LEDS10DRGB - Iluminação Perel - Manual de utilização gratuito

Tipo de produto	Fita LED RGB flexível
Marca	Perel
Modelo	LEDS10DRGB
Dimensões	5 m x 10 mm (comprimento x largura)
Peso	450 g
Alimentação	12 VDC, 24 W (carregador incluído)
Número de LED	150 LED (tipo 5050)
Controle	Controle remoto infravermelho com 164 programas
Funções	Cor fixa, ciclo, pulso, estroboscópio, mudança automática, efeito estrela cadente
Ângulo de visão	120°
Índice de proteção	IP61
Revestimento	Silicone
Temperatura de cor	Branco quente/frio (selecionável)
Possibilidade de corte	A cada 10 cm (cada 3 LEDs)
Fixação	Autoadesivo
Utilização	Apenas em interiores, a uma distância mínima de 0,5 m dos objetos
Manutenção	Limpar com um pano seco, não imergir
Peças sobressalentes	Nenhuma peça reparável pelo usuário, contate o revendedor
Garantia	24 meses (condições Velleman)

Perguntas frequentes - LEDS10DRGB Perel

Como cortar a fita LED no comprimento correto?

Corte a fita apenas nos locais marcados, a cada 10 cm (ou seja, a cada 3 LEDs). Use tesouras bem afiadas ou um cortador. Nunca corte a fita enquanto estiver ligada. Proteja as extremidades cortadas para evitar curto-circuitos.

Qual é o comprimento total da fita LEDS10DRGB?

A fita mede 5 metros de comprimento por 10 mm de largura. Pesa aproximadamente 450 g.

Como usar o controle remoto fornecido?

O controle remoto funciona com uma pilha CR2025 incluída. Remova a etiqueta de proteção antes do primeiro uso. Aponte o controle para o sensor IR do controlador. Use os botões para ligar/desligar, mudar as cores, os efeitos e ajustar o brilho e a velocidade.

Qual é o índice de proteção da fita LED?

O índice IP é IP61, o que significa que é protegido contra poeira e respingos de água. No entanto, não deve ser imerso. Use apenas em ambientes internos.

Pode-se usar esta fita LED ao ar livre?

Não, o aparelho é projetado apenas para uso interno. Proteja-o da chuva, umidade e respingos de água. O índice IP61 oferece proteção limitada, mas não suficiente para exposição prolongada a intempéries.

Como substituir a pilha do controle remoto?

Pressione a lingueta do compartimento da pilha e puxe para remover o suporte da pilha. Insira uma pilha CR2025 nova respeitando a polaridade. Recoloque o suporte no controle remoto.

O que fazer se a fita LED não acender?

Verifique primeiro se o adaptador de energia está bem conectado e se a fita está corretamente ligada ao controlador. Certifique-se de que o controle remoto tem uma pilha funcional e que está apontado para o receptor IR. Se o problema persistir, entre em contato com seu revendedor.

É possível conectar várias fitas entre si?

A fita pode ser cortada, mas não alongada diretamente. Para comprimentos adicionais, você deve usar outra fita e um controlador separado. Não exceder a potência máxima da fonte (24 W).

Qual é o consumo elétrico do LEDS10DRGB?

A fonte fornecida entrega 12 VDC e 24 W. O consumo máximo da fita é de aproximadamente 24 W (2 A).

Como limpar a fita LED?

Sempre desconecte o aparelho antes da limpeza. Use um pano macio e seco para limpar a superfície de silicone. Não use produtos químicos ou abrasivos. Nunca mergulhe a fita em água.

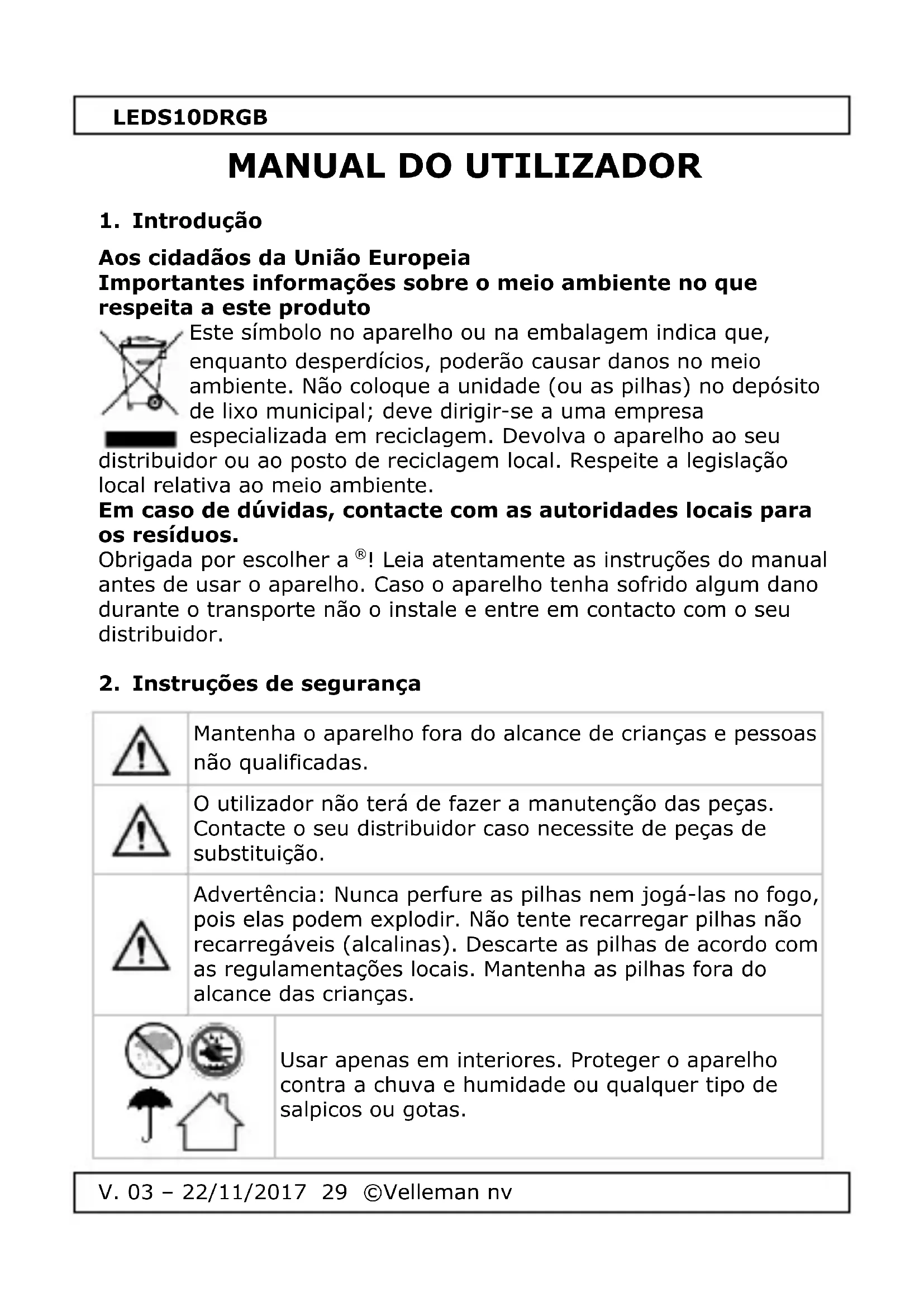

MANUAL DE UTILIZADOR LEDS10DRGB Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Obrigada por escolher a ^® ! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

	Mantenha o aparelho fora do alcance de crianças e pessoas não qualificadas.
	O utilizador não terá de fazer a manutenção das peças. Contacte o seu distribuidor caso necessite de peças de substituição.
	Advertência: Nunca perfure as pilhas nem jogá-las no fogo, pois elas podem explodir. Não tente recarregar pilhas não recarregáveis (alcalinas). Descarte as pilhas de acordo com as regulamentações locais. Mantenha as pilhas fora do alcance das crianças.
		Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas.

LEDS10DRGB

0,5m	Mantenha uma distância de pelo menos 0,5 mm relativamente a qualquer objecto iluminado.
	Este é um dispositivo de Classe de Segurança 3.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• Não exponha o equipamento ao pó nem a temperaturas extremas.
• Proteja o aparelho contra choques e má utilização. Evite usar força excessiva durante a utilização.
• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos provocados por modificações não autorizadas, não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Guarde este manual para posterior consulta.

4. Características

• PCB flexível (branco)
- contem 150 LEDs de luminosidade intensa (tipo 5050)
• controlador RGB digital com 164 programas diferentes:
- cor fixa
- ciclo, impulso, efeito estroboscópico
• controlado através de comando por infravermelhos (incl.)
- pode ser cortada a cada 3 LEDs (10 cm)
- fonte de alimentação incluída
- para publicidade e sinalização com iluminação
- auto-adesivo

LEDS10DRGB

5. Descrição do Controlo Remoto

Observe a ilustração [B2] da página 2 deste manual.

1	ajuste do comprimento, intensidade e velocidade
2	comprimento da secção iluminada
3	8 cores constantes
4	8 cores em simultâneo
5	7 cores em simultâneo
6	16 cores em simultâneo
7	diferentes tipos de efeitos
8	efeito estrela cadente da esquerda para a direita
9	mudança de cor automática, rápida
10	mudança de cor automática, lenta
11	efeito ciclo suave
12	passagem automática por todos os programas
13	Ligar/Desligar
14	branco frio/quente

6. Instalação

Normas gerais

• Evite instalar as faixas LED na proximidade de fontes de calor tais como fornos, torradeiras, etc.
• Nunca use a faixa de LED se esta estiver enrolada, pois isso pode causar aquecimento excessivo.
• Antes de instalar, certifique-se de que a superfície escolhida é plana e está livre de qualquer tipo de gordura, sujidade ou detritos.
• Evite curvaturas apertadas ao longo da faixa LED.
• Respetie a polaridade correcta quando re-unir seções de cabos. A polaridade está marcada em determinados intervalos ao longo da faixa LED.
• Corte a faixa usando uma tesoura bem afiada ou uma faca com uma lâmina nova. Corte directamente na linha marcada. Nunca corte a faixa LED se esta estiver ligada.

Instalação

Ver as figuras da página 2 deste manual do utilizador.

LEDS10DRGB

1. Monte a faixa LED no local desejado. A faixa LED pode ser cortada a cada 10 cm (ver [A1]). Proteja as pontas cortadas para evitar curto-circuitos.
2. Ligue as faixas LED ao controlador (ver [A2]). Certifique-se de que liga os fios fazendo corresponder as cores e de que não cria curto-cirtuito em nenhum dos fios. As ferramentas de ligação não estão incluídas.
3. Ligue o adaptador incluído ao controlador (ver [A3]).
4. Ligue o adaptador à tomada de corrente. Consulte a imagem [A4] para ver o esquema de ligação.

7. Controlo Remoto

pilha

Veja a imagem [B1] na página 3 deste manual.

O comando à distância leva uma pilha tipo 3 V lítio CR2025

(incluída). Retirar a lingueta do compartimento das pilhas antes de utilizar.

1. Para colocar a pilha, pressione a parte lateral da tampa do compartimento e faça deslizar para abrir.

2. Introduza a pilha respeitando a polaridade e feche o compartimento das pilhas empurrando novamnente até ouvir um clic.

Utilização

1. Aponte o controlo remoto na direcção do LED IR do controlador para controlar a saída da faixa LED.

2. Ligue a faixa LED usando o botão ON do controlo remoto. Para voltar a desligar, pressione o botão OFF.

3. Consulte o capítulo 5. Descrição para mais informação acerca do funcionamento do controlo remoto.

8. Especificações

grau de proteção IP	IP61
revestimento	silicone
cor	vermelho/verde/azul
comprimento de onda	vermelho	verde	azul
	615-630 nm	520-530 nm	465-470 nm
tipo IC	TM1804

LEDS10DRGB

ângulo de visão	120°
espaçamento dos LEDs	33 mm
alimentação	12 VDC 24 W (adaptador incl.)
dimensões	5 m x 10 mm
peso	450 g

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é

possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente

daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. Ô aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
