MANUAL DE UTILIZADOR VH900XE1 BRANDT

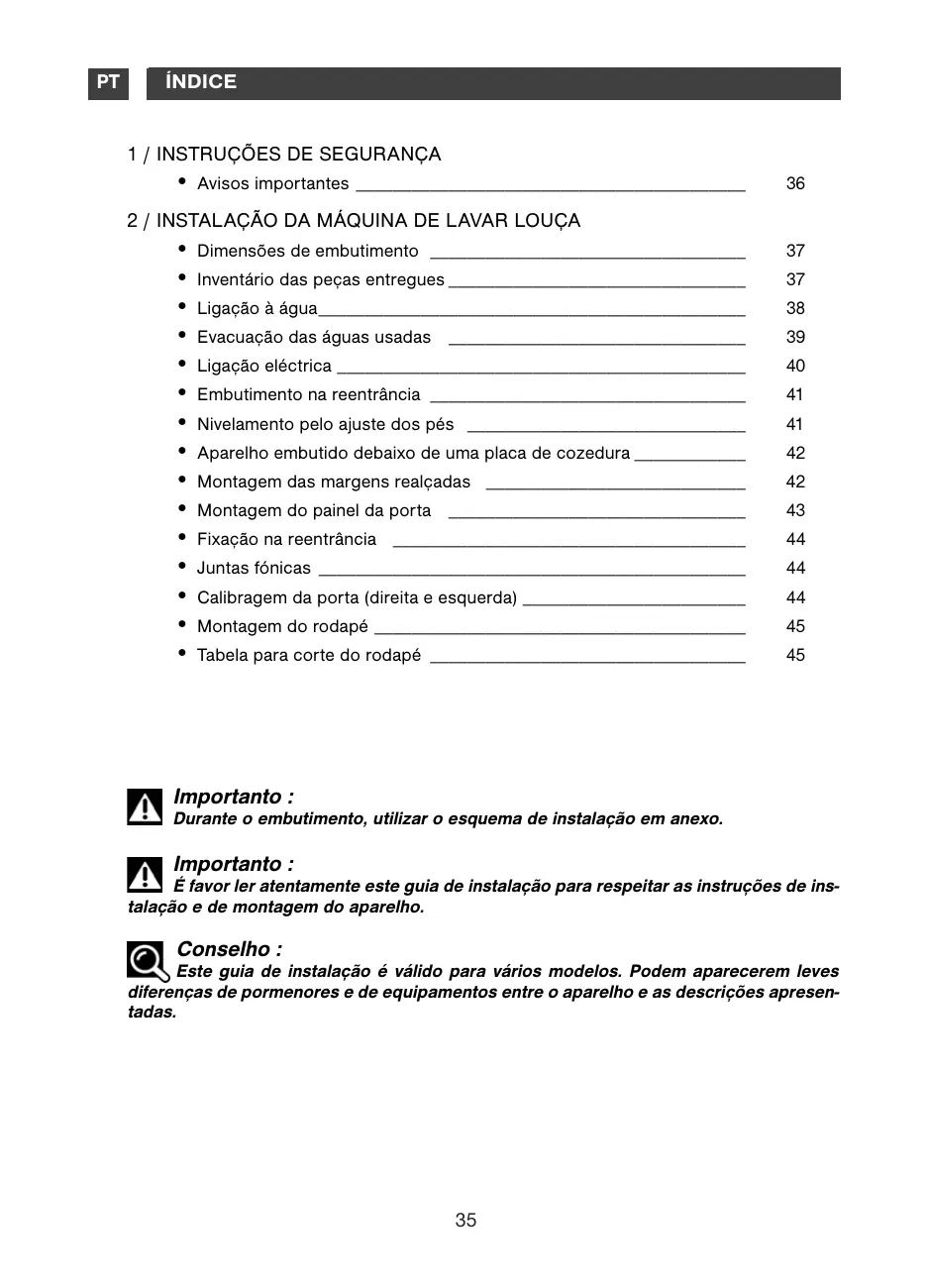

• Dimensões de embutimento __________________________________
• Inventário das peças entregues ________________________________
• Ligação à água______________________________________________
• Evacuação das águas usadas ________________________________
• Ligação eléctrica ____________________________________________
• Embutimento na reentrância __________________________________
• Nivelamento pelo ajuste dos pés ______________________________
• Aparelho embutido debaixo de uma placa de cozedura ____________
• Montagem das margens realçadas ____________________________
• Montagem do painel da porta ________________________________
• Fixação na reentrância ______________________________________
• Juntas fónicas ______________________________________________
• Calibragem da porta (direita e esquerda) ________________________

Importanto : Durante o embutimento, utilizar o esquema de instalação em anexo. Importanto : É favor ler atentamente este guia de instalação para respeitar as instruções de instalação e de montagem do aparelho. Conselho : Este guia de instalação é válido para vários modelos. Podem aparecerem leves diferenças de pormenores e de equipamentos entre o aparelho e as descrições apresentadas.

• AVISOS IMPORTANTES Importanto : Depois de removido da embalagem, verificar se o aparelho não sofreu danos durante o transporte. Nunca ligar um aparelho danificado. Se o aparelho estiver danificado, contactar o seu revendedor. Perigo : No caso de um funcionamento incorrecto do aparelho, desligar o aparelho (desligar a ficha da tomada eléctrica) ou cortar o circuito em causa e fechar a torneira de chegada da água. Contactar o nosso serviço pós venda. Importanto : Todos os trabalhos eléctricos e hidráulicos necessários à instalação do aparelho devem ser realizados por um electricista e um picheleiro qualificados. — Verificar após ter instalado o aparelho, se este não está pousado em cima do cabo de alimentação ou em cima dos tubos de chegada e de esvaziamento das águas. — Durante toda a instalação, o aparelho deve ser mantido desligado da fonte de alimentação eléctrica. — Verificar se o circuito de ligação à terra da instalação eléctrica é conforme à regulamentação em vigor. — Os dados de ligação eléctrica indicados na placa das características do aparelho e as da fonte de alimentação devem corresponder. Importanto : Para a sua segurança não deixar a porta da máquina de lavar louça inteiramente aberta depois da utilização. No caso da instalação da máquina de lavar louça ser num solo alcatifado, é favor ajustar os pés para deixar um espaço de ventilação debaixo do aparelho.

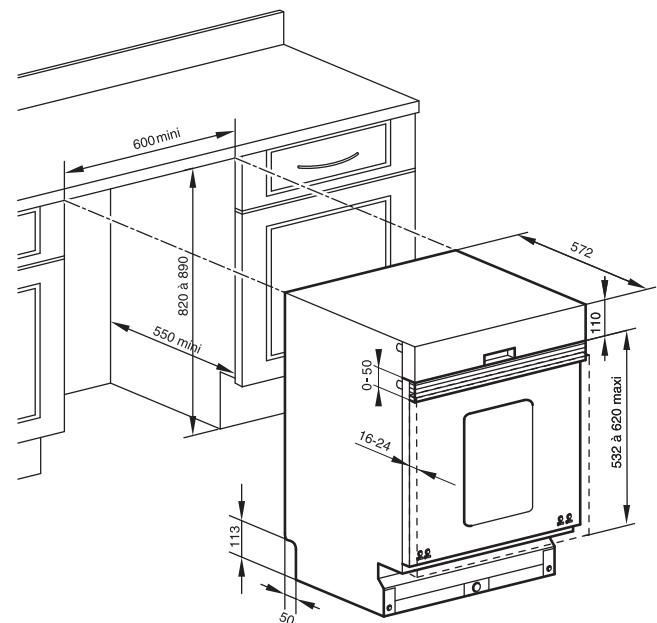

• DIMENSÕES DE EMBUTIMENTO Pode embutir o aparelho debaixo de um plano já existente, sob a condição da reentrância corresponder às dimensões do esquema (Fig. 01). Fig. 1

• INVENTÁRIO DAS PEÇAS ENTREGUES Juntas fónicas + autocolantes de fixação (caso seja necessário)

Placa anti-embaciamento autocolante Parafuso de fixação do painel Parafuso fixação do aparelho ao móvel Junta esponja de insonorização Colar de ligação de drenagem Margem realçada ajustável Chave de ajuste patim dianteiro Junta fónica

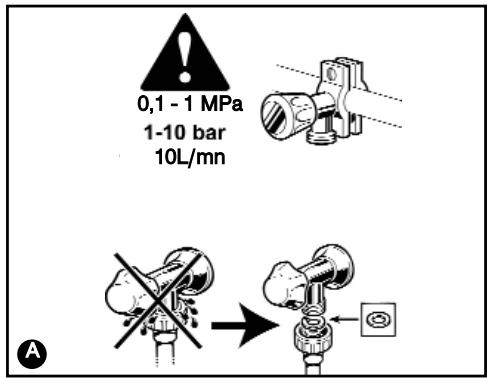

• LIGAÇÃO À ÁGUA Esta máquina de lavar louça pode ser alimentada em água fria ou quente até no máximo 60°C. Para uma alimentação em água quente, verificar se o tubo de origem permite a ligação (marcação vermelha no tubo). Recomenda-se no entanto uma ligação a uma chegada de água fria. O aparelho está equipado de um tubo de alimentação com um comprimento de 1,50 m. 0,1 - 1 MPa 10L/mn Ligar o tubo a uma torneira com ponta roscada, diâmetro 20/27 (3/4" BSP). Verificar se a pressão da água de alimentação não excede os valores abaixo: Débito: 10 l/mn (1 l/mn mínimo). Pressão: 1 bar a 10 bar (0.1 - 1 MPa) A .

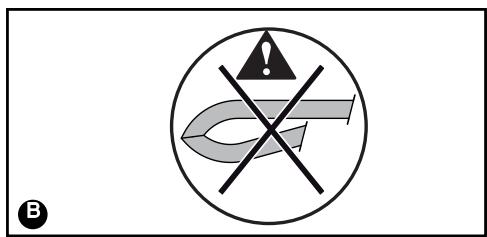

Perigo : No caso de uma pressão elevada, é favor prever um regulador de pressão. O seu serviço das Águas informa-o da pressão das águas da região. O símbolo indica-lhe que o tubo está equipado de um dispositivo eléctrico que permite cortar a chegada de água (consoante o modelo). Não deixar este tubo na água e não o cortar. Aviso : Se utilizar uma torneira auto-perfuradora, verificar se o débito da água é suficiente. Verificar a presença da junta de impermeabilidade e o aperto correcto do anel de ligação A . Não utilizar para a ligação, deve utilizars anteriormente tubos. Conselho : Qualquer ligação numa canalização de água provoca obrigatoriamente um risco de fuga qualquer que seja as precauções tomadas. Portanto, fechar sempre a torneira de chegada de água quando não utilizar o aparelho. Evitar as dobras e/ou o estrangulamento do tubo que podem impedir ou abrandar a passagem da água especialmente na altura de embutir o aparelho debaixo do plano B . Se o aparelho estiver ligado a condutas novas ou se não foram utilizadas desde há muito tempo, deixar escorrer a água durante alguns minutos antes de ligar o tubo de chegada de água. Evita assim que depósitos de areia ou de ferrugem possam obstruir o filtro colocado no tubo de chegada de água.

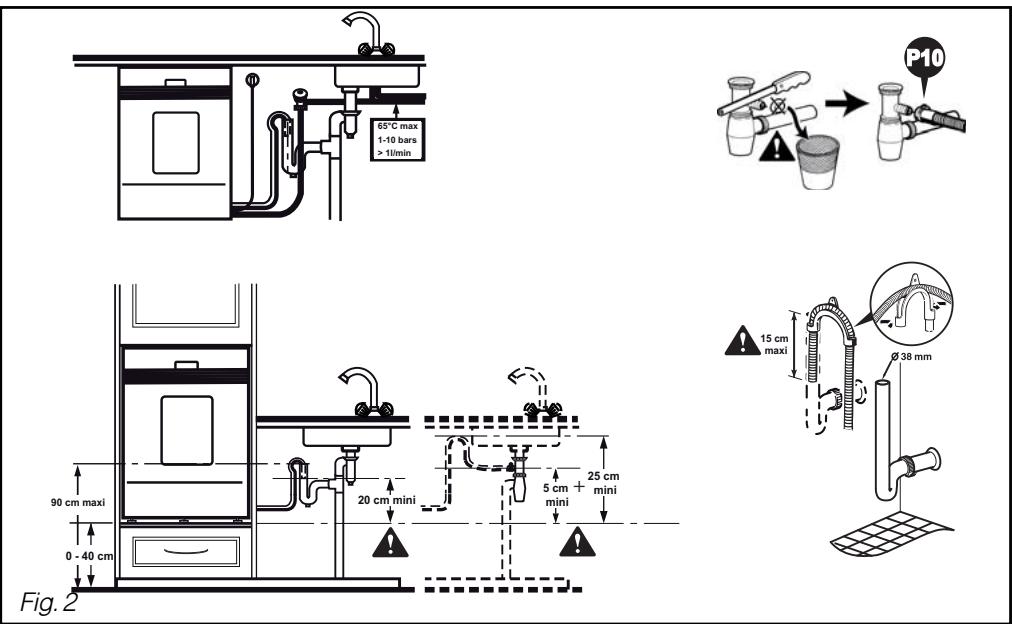

• EVACUAÇÃO DAS ÁGUAS USADAS: FIG. 2 Pode ligar a extremidade do tubo de evacuação ou : - num sifão ventilado. - num sifão de uma pia. Durante uma ligação a um sifão, deve tirar o obturador do sifão. Encaixar depois o adaptador de borracha a fundo. Adicionar um colar de aperto P10 . Conselho : É favor firmar correctamente o tubo de drenagem com um anel de ligação para evitar qualquer inundação. A ligação para a evacuação deve encontra-se a uma altura compreendida entre 0,40 m (no mínimo) e 0,90 m (no máximo) do solo. Pode se necessário aumentar o comprimento do tubo de esvaziamento (no máximo 3 m). Neste caso, verificar se o esvaziamento está correcto. O tubo deve pousar no solo e apenas subir na vertical em proximidade do sistema de esvaziamento. Para os aparelhos instalados em coluna, o sistema de esvaziamento não deve ultrapassar a parte superior da máquina de lavar louça e situar-se a 20 cm, no mínimo, em relação à parte inferior do aparelho. Importanto : Durante a instalação do tubo, puxar progressivamente para não dobrar B . Evitar qualquer dobra ou estrangulamento do tubo que pode impedir ou abrandar o escorrimento da água. Respeite a dimensão máxima de encabar o tubo de esvaziamento no cano do sifão. 65°C max 1-10 bars > 1l/min 15 cm maxi 90 cm maxi 5 cm mini 20 cm mini

• LIGAÇÃO ELÉCTRICA O aparelho deve ficar desligado durante a ligação ao circuito eléctrico. tivas europeias 73/23/CEE (Directiva baixa tensão), 89/336/CEE (Compatibilidade electromagnética) modificadas pela directiva 93/68/CEE. Antes de ligar o aparelho, verificar se: - A tensão do sector indicada na placa das características do aparelho corresponde à tensão do sector fornecida pela sua instalação. - O seu contador e os fusíveis podem suportar a intensidade da máquina de lavar louça. É necessário pelo menos um fusível de 10 Amperes.

• Substituir o cabo de alimentação Perigo: Para a sua segurança, esta operação deve obrigatoriamente ser efectuada pelo serviço pós venda do fabricante ou por uma pessoa habilitada de qualificações similares para evitar quaisquer perigos. Se tiver de ligar o aparelho a uma tensão de alimentação diferente da indicada no aparelho, ligar um transformador apropriado.

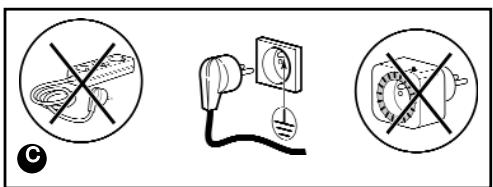

• Aparelho entregue sem ficha eléctrica Conselho : Perigo : Recorrer a um electricista qualificado para proceder a modificações ou verificar a conformidade da instalação eléctrica. Os fios do cabo de alimentação do aparelho são coloridos segundo os seguintes códigos : - Verde e amarelo Terra - Azul Neutro - Castanho Fase Este aparelho deve obrigatoriamente ser ligado directamente a uma tomada eléctrica com um terminal de ligação à terra. Em todos os casos, a ligação deve responder às normas em vigor do país em causa, bem como as recomendações suplementares da Companhia de Electricidade. No caso das cores do cabo não corresponderem à sua tomada eléctrica, proceder da seguinte forma: O fio verde e amarelo deve ser ligado ao anel de ligação da ficha eléctrica com a marcação E, com osímbolo ou de cor, verde e amarelo. Aviso : A tomada eléctrica deve ficar acessível mesmo depois da instalação do aparelho. O aparelho não deve ser ligado com uma extensão eléctrica, uma tomada múltipla, ou com um programador eléctrica diferido C . O fio azul deve ser ligado ao anel de ligação com a letra N ou de cor preta. O fio castanho deve ser ligado ao anel de ligação com a marca L ou de cor vermelho.

Não nos responsabilizamos, no caso de acidentes ou de incidentes provocados por uma ligação à terra não existente ou defeituosa. A máquina de lavar louça é conforme às direc-

• Colar o anti-embaciamento

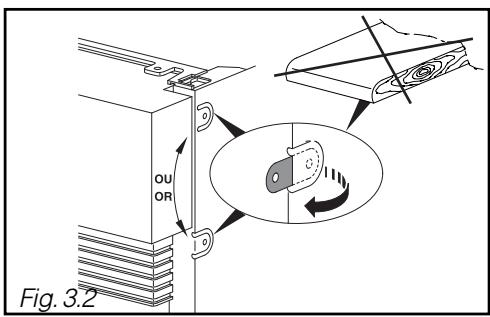

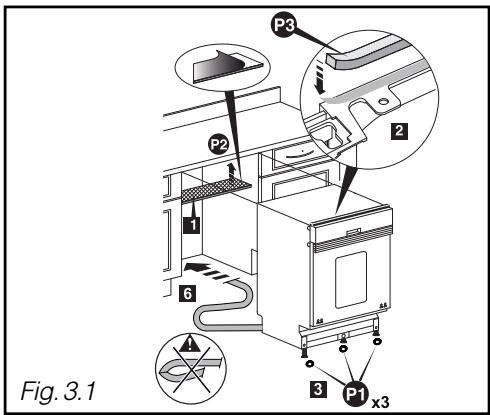

• Encaixar os três cadinhos debaixo P1 patins para facilitar o deslizamento da máquina de lavar louça (Fig. 3.1). Fig. 3.1 No caso de um plano de trabalho em mármore ou material similar, tem de fixar a máquina de lavar louça com parafusos laterais; para isso, antes de proceder à ligação em reentrância, dobrar uma pata de ambos os lados dos painéis laterais (Fig. 3.2).

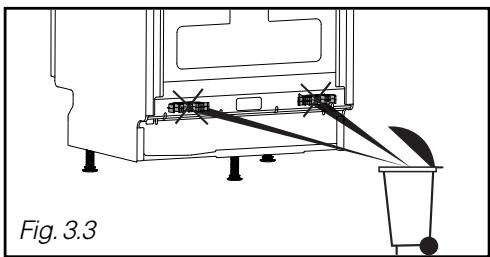

• Tirar os suportes dos tubos (Fig. 3.3)

• Introduzir o aparelho, CUIDADO Fig. 3.2 em não dobrar os tubos Fig. 3.3

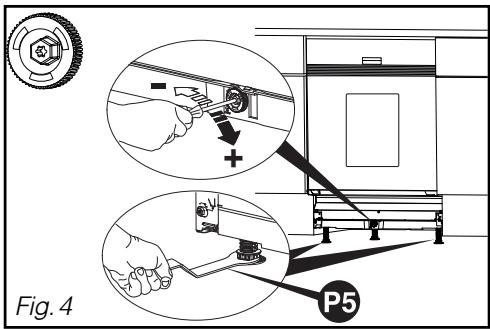

• NIVELAMENTO PELO AJUSTE DOS PÉS Os pés dianteiros são ajustáveis, ajustá-los se necessário com a chave fornecida. O pé central é ajustável com o botão rotativo de selecção vermelho. (aparafusadora com casquilho de 8, chave tubular de 8 ou chave de fendas torx T20). Um bom nivelamento é necessário para um fecho perfeito e uma boa impermeabilidade da porta (Fig.4). Verificar se a porta da máquina de lavar louça fecha correctamente, sem fricções laterais.

• APARELHO EMBUTIDO DEBAIXO DE UMA PLACA DE COZEDURA Perigo : Se o seu plano de trabalho estiver equipado de uma placa de cozedura situada por cima da máquina de lavar louça, é obrigatório adicionar um isolamento térmico na parte superior da máquina de lavar louça. Pode pedir este conjunto de isolamento ao seu revendedor. Pensa em estruturar um espaço entre o tubo de gás e a parte superior da máquina de lavar louça.

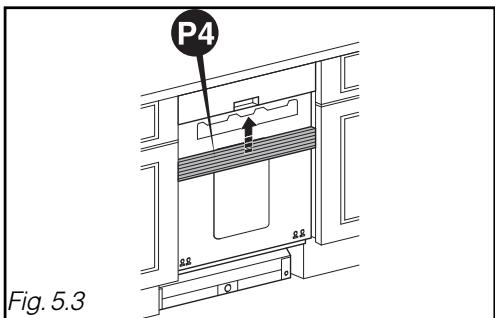

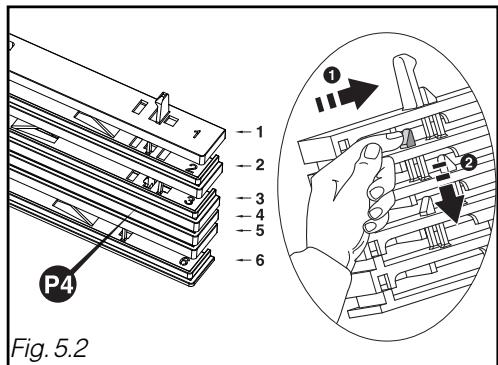

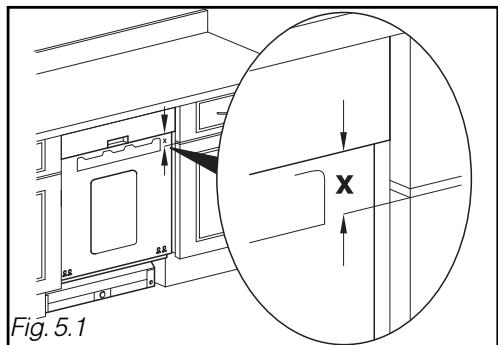

• MONTAGEM DAS MARGENS REALÇADAS - Medir a cota X entre a parte inferior do painel e a parte superior da porta do móvel adjacente (Fig. 5.1) Ver tabela abaixo (Fig. 5.2) para definir o número de margem realçada a encaixar no painel. Fig. 5.1 Fig. 5.2 - Encaixar a totalidade das margens realçadas P4 no painel do aparelho (Fig. 5.3). Importante: A altura do painel mais a cota X não deve exceder 620 mm para permitir a abertura da porta. Conselho : Se a altura da totalidade da margem realçada não convier tem a possibilidade de o desencaixar e de o reajustar. Fig. 5.3

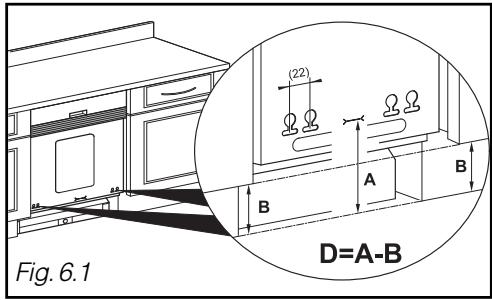

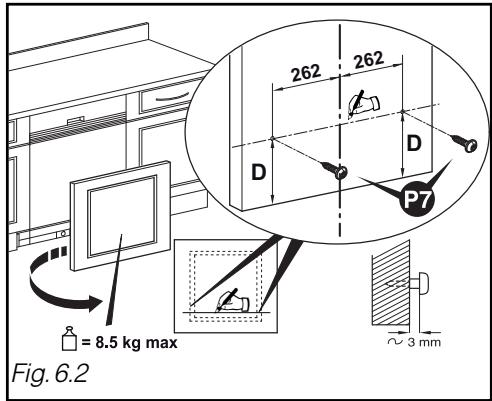

• MONTAGEM DO PAINEL DE PORTA - Medir a distância entre o solo e a parte inferior do painel da porta do móvel adjacente (cota B, Fig. 6.1) - Medir a distância entre o chão e a marcação da parte inferior do painel de porta (cota A) Fig. 6.1 - Calcular a cota D = A - B, fazer um traço na cota D atrás do painel, na parte inferior (Fig. 6.2) - Posicionar as duas localizações do parafuso a 262 mm do eixo do painel de madeira. Pôr os 2 parafusos P7 (Fig. 6.2).

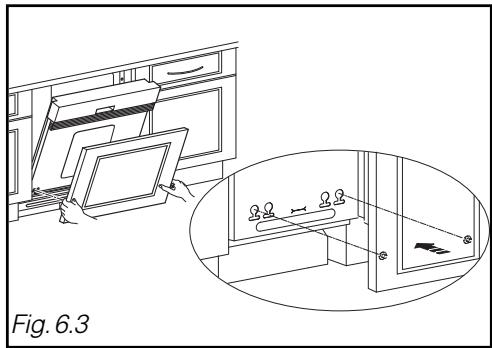

- Posicionar o painel da porta introduzindo os 2 parafusos nos orifícios da porta da máquina de lavar louça (Fig. 6.3)

- Colocar o painel de madeira na porta comprimindo ligeiramente as margens realçadas se necessário (Fig. 6.3). Fig. 6.2 - Abrir a porta da máquina de lavar louça segurando o painel placado na porta. Centrar o painel de madeira lateralmente se necessário em relação ao painel. Pôr os 2 parafusos P8 (Fig. 6.4). - Se existir um problema de aperto, deslocar o parafuso P7 de 22 mm. - Caso seja necessário, adicionar 2 parafusos suplementares P8 , substituindo os 2 parafusos inferiores de contraporta (parafuso inox). (Ver setas em pontinhos). Fig. 6.3 Aviso : Se o painel de madeira for demasiado duro, é favor fazer um ante-orifício antes de apertar. Conselho : Se o aparelho for entregue com uma folha de isolamento fónica, colá-la antes de proceder à instalação do painel da porta. Fig. 6.4

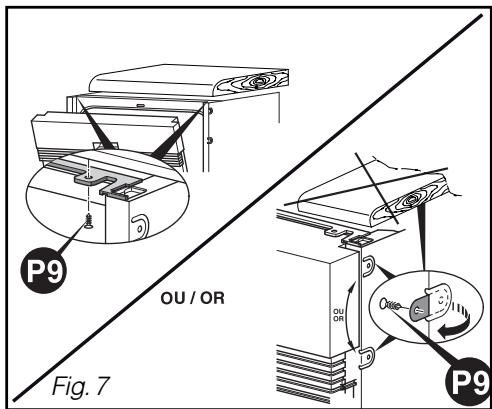

• FIXAÇÃO NA REENTRÂNCIA Fixar a máquina de lavar louça com parafusos P9 debaixo do plano de trabalho (ver Fig. 7) ou pelas patas que desdobrou (Fig. 3.2) Aviso : O parafuso fornecido é previsto para um painel de espessura mínima 16 mm. Se a espessura for inferior a 16 mm, substituir o parafuso ou encurtá-lo. Fig. 7

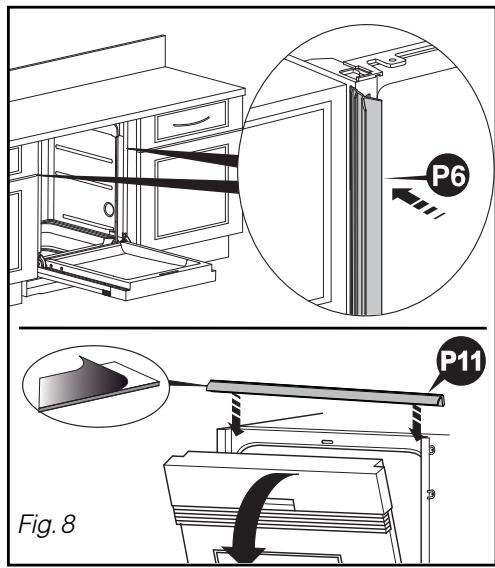

• JUNTAS FÓNICAS Para uma melhor insonorização do aparelho embutido, instalar as juntas de insonorização (consoante o modelo) ( P6 P11 Fig. 8). Eventualmente, no caso de um nicho maior, cole a junta P6 com a ajuda dos adesivos fornecidos. Se o aparelho for fixado lateralmente, tem de chanfrar a extremidade das juntas P6 para as linguetas de fixação (tenaz) passarem. Fig. 8

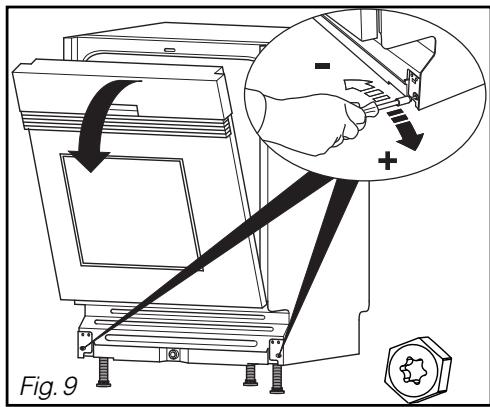

• CALIBRAGEM DA PORTA (DIREITA E ESQUERDA) Ajustar a tensão das molas, se necessário, para compensar o peso do painel de revestimento. Ajustar de forma idêntica à direita e à esquerda (Fig. 9). A porta está correctamente equilibrada se não cair pesadamente quando a abrir e se ficar horizontal na posição aberta. Fig. 9

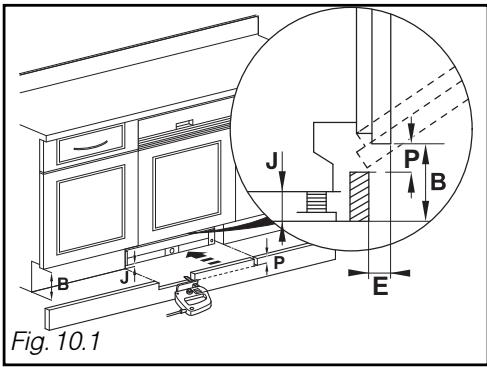

• MONTAGEM DO RODAPÉ Montar o rodapé cortando-o se necessário segundo a cota P (ver tabela Fig. 10.1) Cálculo da cota P ((Tabela Fig.11): - Retomar a cota B da Fig. 6.1, medir a folga J entre o solo e a parte inferior da máquina de lavar louça. Calcular B - J - Medir a cota de profundidade do rodapé E (Fig.10.1) entre o rodapé do móvel e a fachada do móvel. Apontar o valor P na tabela fornecida por E e B - J (ex. : Se E = 100, B - J = 140, então P = 23). - Numa largura de 600, cortar o rodapé numa altura do valor de P.

Fig. 10.1 No caso de um rodapé específico para a máquina de lavar louça pode pedir ao serviço pós venda um kit (32X3252) de fixação independente. Neste caso a altura do rodapé será H = B - P (Fig. 10.2). Fig. 10.2

• TABELA PARA O CORTE DO RODAPÉ Altura do corte P = B J
