VH900XE1 - Lave-vaisselle BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	BRANDT
Modèle	VH900XE1
Dimensions d'encastrement (H x L x P)	820-890 x 596 x 572 mm
Poids net (estimé)	35 kg
Alimentation électrique	220-240 V ~ 50 Hz, 10 A
Pression d'eau	1 à 10 bar (0,1 - 1 MPa)
Débit d'eau minimum	1 l/min
Capacité (estimée)	12 couverts
Programmes de lavage	Éco, Intensif, Rapide, Délicat, Prélavage
Système anti-fuite	Dispositif électrique de coupure d'arrivée d'eau
Raccordement eau chaude possible	Oui, jusqu'à 60°C
Longueur tuyau d'alimentation	1,50 m
Longueur tuyau de vidange maximale	3 m
Hauteur d'évacuation	0,40 à 0,90 m du sol
Réglage des pieds	Avant et central réglables
Montage panneau de porte	Poids max panneau 8,5 kg, épaisseur min 16 mm
Fixation sous plan de travail	Par vis ou pattes latérales
Encastrement sous table de cuisson	Nécessite isolation thermique supplémentaire
Joints d'insonorisation	Fournis pour réduction du bruit
Consommation d'eau (estimée)	Environ 10 l par cycle
Classe énergétique	Non spécifiée

FOIRE AUX QUESTIONS - VH900XE1 BRANDT

Quelles sont les dimensions d'encastrement de ce lave-vaisselle ?

Les dimensions d'encastrement sont : hauteur 820 à 890 mm, largeur 596 mm, profondeur 572 mm. Vérifiez que la niche est conforme à ces mesures.

Comment raccorder l'arrivée d'eau ?

Branchez le tuyau d'alimentation de 1,50 m à un robinet fileté de diamètre 20/27 (3/4" BSP). La pression doit être comprise entre 1 et 10 bar (0,1-1 MPa). Si la pression est trop élevée, installez un régulateur. Utilisez uniquement des tuyaux neufs.

Comment raccorder l'évacuation des eaux usées ?

Raccordez le tuyau de vidange à un siphon ventilé ou à un siphon d'évier. La hauteur d'évacuation doit être entre 0,40 et 0,90 m du sol. Le tuyau peut être rallongé jusqu'à 3 m maximum. Évitez les pliures.

Quelles sont les précautions pour le raccordement électrique ?

L'appareil doit être branché à une prise avec terre. Vérifiez que la tension (220-240 V) et le fusible (minimum 10 A) sont adaptés. Ne pas utiliser de rallonge ou prise multiple. En cas de doute, faites appel à un électricien qualifié.

Comment mettre à niveau le lave-vaisselle ?

Utilisez la clé fournie pour régler les pieds avant. Le pied central se règle avec la molette rouge (tournevis Torx T20 ou douille de 8). Assurez-vous que la porte se ferme correctement sans frottement.

Comment installer le panneau de porte ?

Mesurez la cote B (sol – bas du panneau adjacent) et A (sol – marquage au bas du panneau). Calculez D = A - B, tracez un trait à cette hauteur au dos du panneau. Positionnez les vis à 262 mm de l'axe. Fixez le panneau en engageant les vis dans les trous de la porte, puis vissez les vis inférieures. Poids max du panneau : 8,5 kg.

Que faire si un cycle de lavage ne démarre pas ?

Vérifiez que la porte est bien fermée, que l'arrivée d'eau est ouverte, que l'appareil est branché et que le programme est correctement sélectionné. Si le problème persiste, consultez le guide d'installation ou contactez le service après-vente.

Comment entretenir le lave-vaisselle ?

Nettoyez régulièrement le filtre situé dans le tuyau d'arrivée d'eau pour éviter les obstructions. Utilisez des produits de lavage adaptés. En cas d'absence prolongée, fermez le robinet d'arrivée d'eau.

Est-il normal que de l'eau reste dans le fond après un cycle ?

Une petite quantité d'eau dans la cuve est normale pour maintenir l'étanchéité des joints. Si l'eau est abondante, vérifiez que la vidange n'est pas obstruée et que le tuyau d'évacuation n'est pas plié.

Puis-je utiliser de l'eau chaude pour l'alimentation ?

Oui, l'appareil accepte l'eau chaude jusqu'à 60 °C. Si vous optez pour ce raccordement, vérifiez que le tuyau d'origine est marqué en rouge. Toutefois, un raccordement à l'eau froide est recommandé.

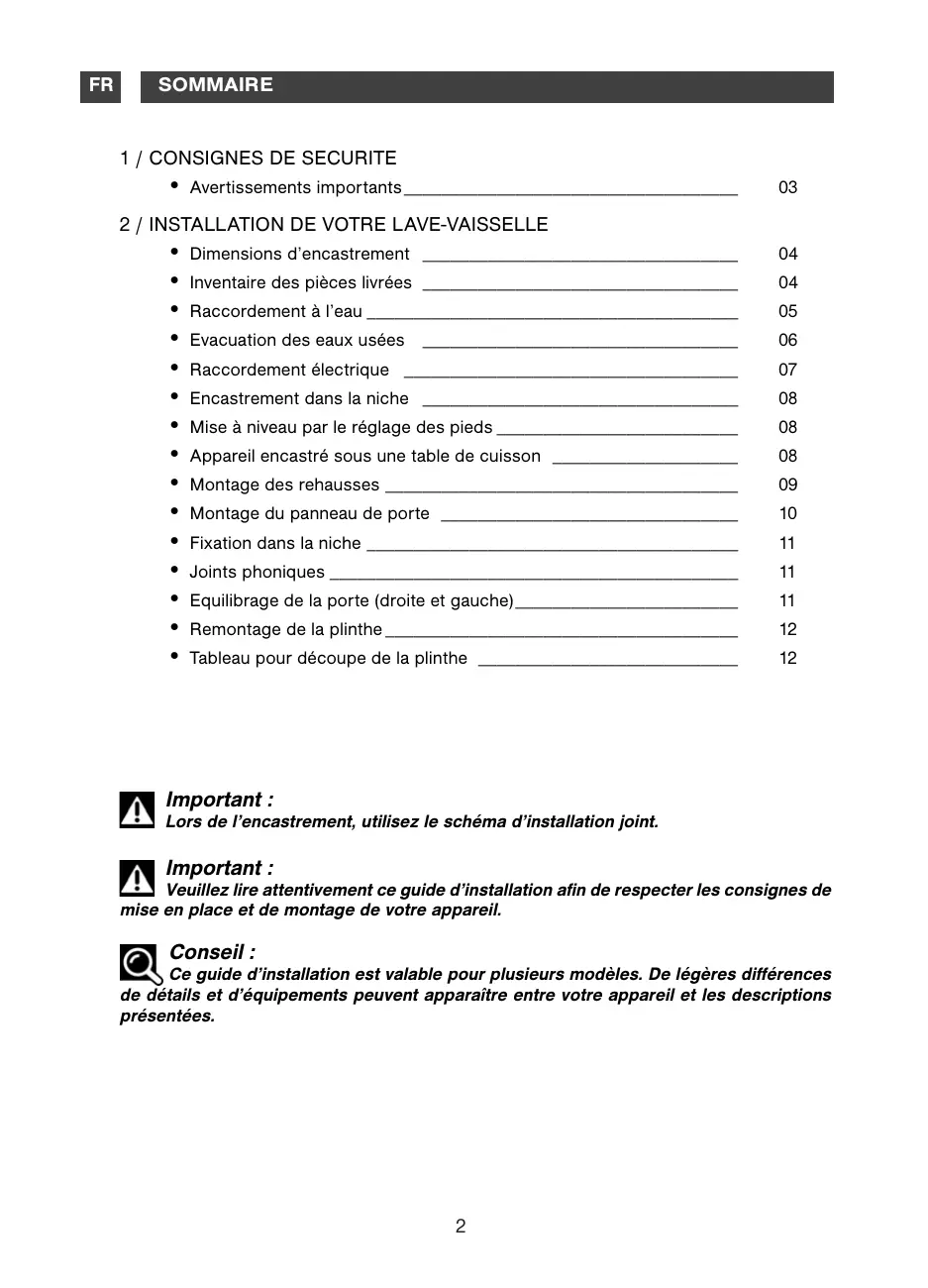

MODE D'EMPLOI VH900XE1 BRANDT

• Dimensions d'encastrement 04
• Inventaire des pièces livrées ____ 04
  • Raccordement à l'eau 05
  • Evacuation des eaux usées 06
  • Raccordement électrique 07
• Encastrement dans la niche ____ 08
• Mise à niveau par le réglage des pieds ____ 08
• Appareil encastré sous une table de cuisson ____ 08
  • Montage des rehausses ____ 09
  • Montage du panneau de porte ____ 10
• Fixation dans la niche ____ 11
• Joints phoniques ____ 11
  • Equilibrage de la porte (droite et gauche) 11
• Remontage de la plinthe ____ 12
• Tableau pour découpe de la plinthe ____ 12

Important :

Lors de l'encastrement, utilisez le schéma d'installation joint.

Important :

Veuillez lire attentivement ce guide d'installation afin de respecter les consignes de mise en place et de montage de votre appareil.

Conseil :

Ce guide d'installation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions présentées.

• AVERTISSEMENTS IMPORTANTS

Important :

Après déballage, vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.

Danger :

Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec notre service après-vente.

Important :

Tous les travaux électriques et hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par un électricien et un plombier qualifiés.

– Assurez-vous après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
- Pendant toute l'installation, l'appareil doit être maintenu débranché du secteur.
– Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règlementation en vigueur.
- Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil et celles du secteur doivent correspondre.

Important :

Pour votre sécurité ne laissez pas la porte de votre lave-vaisselle entièrement ouverte après utilisation.

Au cas où l'installation de votre lave-vaisselle se fait sur un sol moquetté, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.

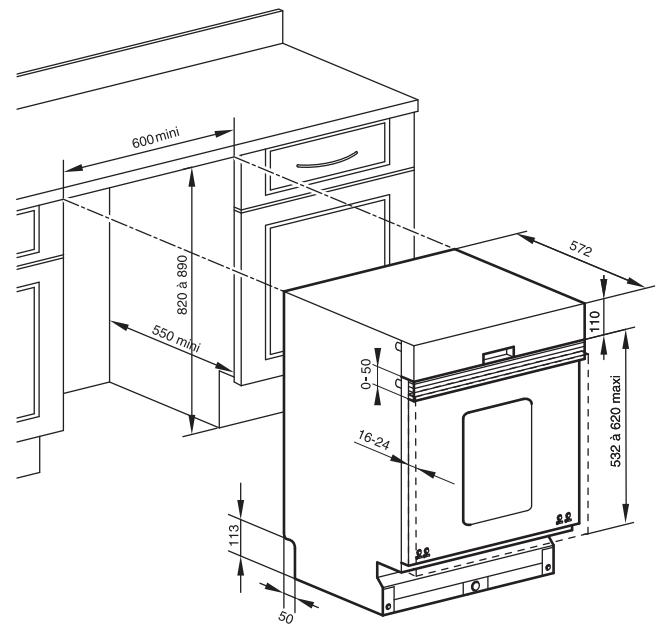

• DIMENSIONS D'ENCASTREMENT

Vous pouvez encastrer votre appareil sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis. (Fig. 01).

Fig. 1

INVENTAIRE DES PIECES LIVRÉES

	3	Coupelles de patin
	1	Plaque anti-buée autocollante
	1	Joint mousse d’insonorisation
	1	Réhausse réglable
	1	Clé de réglage patin avant

	2	autocollants de fixation (si besoin)
	2	Vis inférieur de positionnement du panneau
	4	Vis de fixation du panneau
	2	Vis fixation de l'appareil au meuble
	1	Collier de raccord vidange
-	1	Joint phonique

Joint phonique

• RACCORDEMENT A L'EAU

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60°C maximum. Pour une alimentation en eau chaude, vérifiez que votre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).

Nous vous recommandons cependant un raccordement à une arrivée d'eau froide.

Votre appareil est équipé d'un tuyau d'alimentation d'une longueur de 1,50 m.

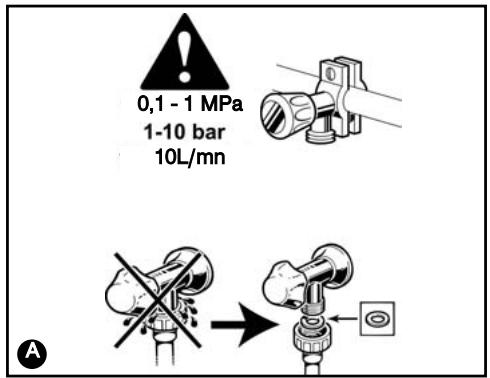

Branchez le tuyau à un robinet à nez fileté, diamètre 20/27 (3/4" BSP).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous :

Débit : 10 l/mn (1 l/mn minimum).

Pression : 1 bar à 10 bar (0.1 - 1 MPa)

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Votre service des Eaux vous renseignera sur la pression des eaux de votre région.

Attention :

Si vous utilisez un robinet auto-perceur, vérifiez que le débit d'eau est suffisant. Vérifiez la présence du joint d'étanchéité et le bon serrage du raccord A.

N'utilisez pas pour le raccordement, des tuyaux déjà employés précédemment.

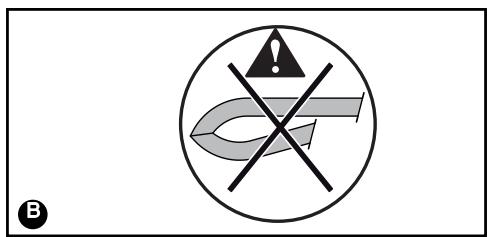

Evitez toute pliure et/ou étranglement du tuyau qui pourraient empêcher ou ralentir le passage de l'eau en particulier au moment d'encastrer l'appareil sous le plan B.

Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé dans le tuyau d'arrivée d'eau.

Danger :

Le symbole ↓ "vous indique que le est équipé d'un dispositif électrique dettant de couper l'arrivée d'eau (selon le). Ne laissez pas ce tuyau dans l'eau, le coupez pas.

Conseil :

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi fermez toujours le robinet d'arrivée d'eau lorsque vous n'utilisez pas votre appareil.

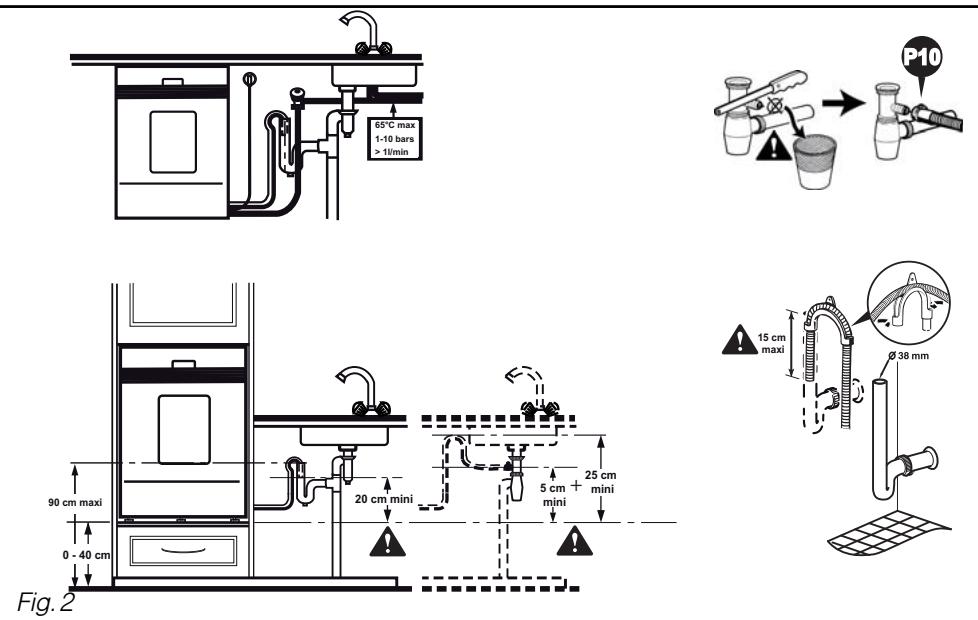

• EVACUATION DES EAUX USEES : FIG. 2

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :

• Sur un siphon ventilé
• Sur un siphon d'évier

Lors d'un raccordement sur un siphon, vous devez retirer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Ajoutez un collier de serrage P10.

Conseil :

Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.

Le branchement pour l'évacuation doit se trouver à une hauteur comprise entre 0,40 m (minimum) et 0,90 m (maximum) du sol.

Veillez à respecter la dimension maximum d'emmanchement de la canne de vidange dans le tuyau du syphon.

Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifiez que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Pour les appareils installés en colonne le système de vidange ne doit pas dépasser le dessus du lave-vaisselle et se situer à 20 cm mini par rapport au bas de l'appareil.

Important :

Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier B. Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir l'écoulement de l'eau.

• RACCORDEMENT ELECTRIQUE

L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Avant de branchez votre appareil, assurez-vous que :

• La tension du secteur indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur fournie par votre installation.
• Votre compteur et les fusibles peuvent supporter l'intensité de votre lave-vaisselle. Un fusible de 10 Ampères minimum est nécessaire.

Si vous devez brancher votre appareil à une tension d'alimentation différente de celle indiquée sur votre appareil, connectez un transformateur approprié.

Conseil :

Faites appel à un électricien qualifié pour faire les modifications ou assurez-vous de la conformité de votre installation électrique.

Cet appareil doit obligatoirement être raccordé directement à une prise de courant comportant une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Electricité.

Attention :

La prise de courant doit rester accessible même après l'installation de votre appareil.

L'appareil ne doit pas être raccordé à l'aide d'une rallonge électrique, d'une prise multiple, ou d'un programmateur électrique différé.

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Votre lave-vaisselle est conforme aux directives européennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

- Remplacement du cordon d'alimentation

Danger :

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après vente du fabricant ou par une personne habilitée de qualifications similaires afin d'éviter tous dangers.

- Appareil livré sans prise de courant

Danger :

Les fils du câble d'alimentation de votre appareil sont colorés d'après les codes suivants :

• Vert et jaune Terre
• Bleu Neutre
• Marron Phase

Dans le cas où les couleurs du câble ne correspondent pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune doit être connecté au raccord de votre prise de courant marquée de la lettre E, du symbole 12 ou de couleur vert et jaune.

Le fil de couleur bleu doit être connecté au raccord marqué de la lettre N ou de couleur noire.

Le fil de couleur marron doit être connecté au raccord marqué de la lettre L ou de la couleur rouge.

• ENCASTREMENT DANS LA NICHE

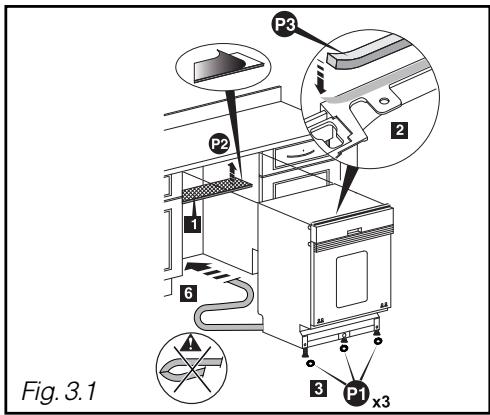

• Collez l'anti-buée Ⓜ2 (Fig. 3.1)
- Collez la mousse d'encastrement Ⓓ (Fig. 3.1)
- Clippez les trois coupelles 📂 sous les patins pour faciliter le glissement du lave-vaisselle (Fig. 3.1).

Dans le cas d'un plan de travail en marbre ou matériau similaire, vous devez fixer votre lave-vaisselle par des vis latérales ; pour ceci avant la mise en niche dépliez une patte de chaque côté des panneaux latéraux (Fig. 3.2).

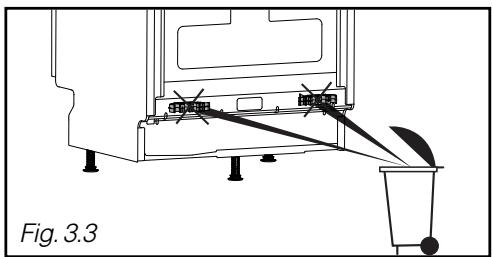

• Retirez les supports tuyaux (Fig. 3.3)
- Glissez l'appareil, ATTENTION de ne pas plier les tuyaux

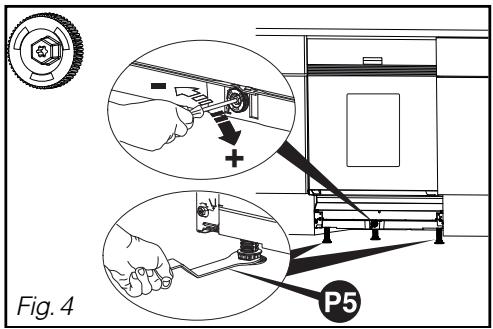

- MISE A NIVEAU PAR LE REGLAGE DES PIEDS

Les pieds avant sont réglables, ajustez-les si nécessaire à l'aide de la clé fournie. Le pied central est réglable à l'aide de la molette rouge. (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).

Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig.4).

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

- APPAREIL ENCASTRÉ SOUS UNE TABLE DE CUISSON

Danger :

Si votre plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur.

Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

• MONTAGE DES REHAUSSES

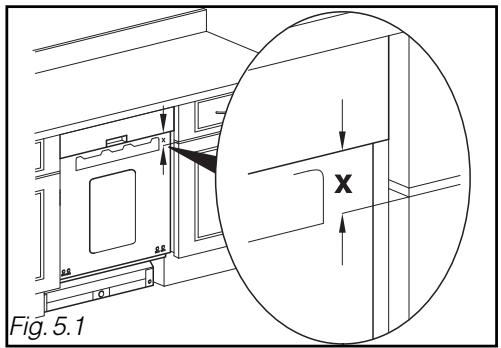

- Mesurez la cote X entre le bas du bandeau et le haut de la porte du meuble adjacent (Fig. 5.1)

Voir tableau ci-dessous (Fig. 5.2) pour définir le nombre de réhausse à clipper sur le bandeau.

X	N°
0 - 6.5 mm	0 P4
6.5 - 8.5 mm	1
8.5 - 13 mm	1 + 6
13 - 15 mm	1 + 2
15 - 20 mm	1 + 2 + 6
20 - 23 mm	1 + 2 + 3
23 - 27 mm	1 + 2 + 3 + 6
27 - 30 mm	1 + 2 + 3 + 4
30 - 35 mm	1 + 2 + 3 + 4 + 6
35 - 40 mm	1 + 2 + 3 + 4 + 5
40 - 50 mm	1 + 2 + 3 + 4 + 5 + 6

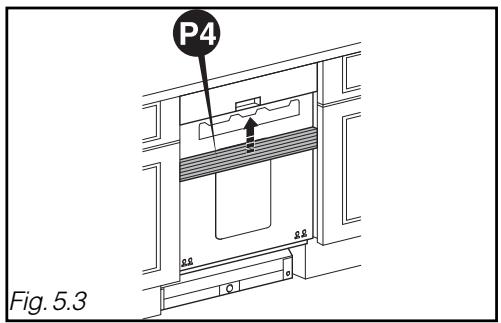

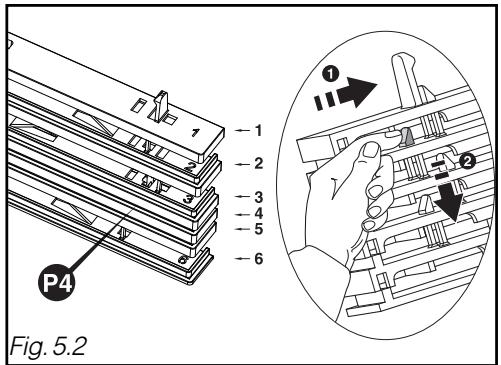

- Clippez l'ensemble de réhausses P4 sur le bandeau de l'appareil (Fig. 5.3).

Important :

La hauteur du panneau plus la cote X ne doit pas excéder 620 mm pour permettre l'ouverture de la porte

Conseil :

Si la hauteur de l'ensemble réhausse ne vous convient pas vous avez la possibilité de le déclipper et de le réajuster.

• MONTAGE DU PANNEAU DE PORTE

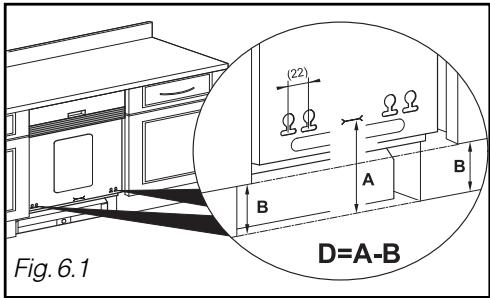

• Mesurez la distance entre le sol et le bas du panneau de porte du meuble adjacent (cote B, Fig. 6.1)
• Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A)
• Calculez la cote D = A - B, tracez un trait à la cote D à l'arrière du panneau, en partie basse. (Fig. 6.2)

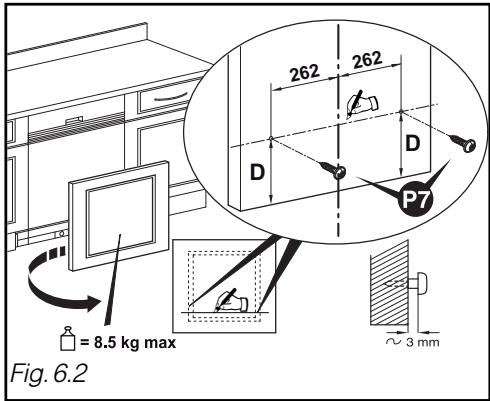

• Positionnez les deux emplacements de vis à 262 mm de l'axe du panneau bois. Mettre les 2 vis P7. (Fig. 6.2)

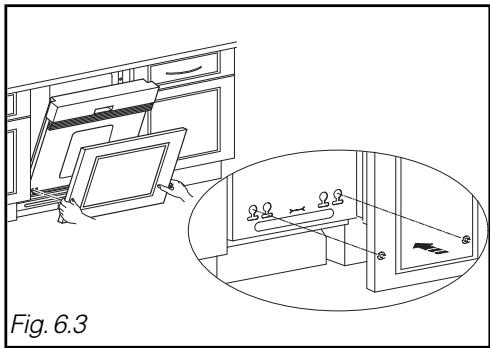

• Positionnez votre panneau de porte en engageant les 2 vis dans les trous de la porte du lave-vaisselle (Fig. 6.3)
• Plaquez le panneau bois sur la porte en comprimant légèrement les rehausses si besoin (Fig. 6.3).
• Ouvrez la porte du lave-vaisselle en maintenant le panneau plaqué sur la porte. Centrez le panneau bois latéralement si besoin par rapport au bandeau. Mettre les 2 vis Ⓞ (Fig. 6.4).
• Si problème de vissage décalez la vis Ⓟ7 de 22 mm.
• En cas de besoin, rajoutez 2 vis supplémentaires Ⓜ8, en remplacement des 2 vis inférieures de contre-porte (vis inox). (Voir flèches en pointillé).

Attention :

Si le panneau de bois est très dur, veil-faire un avant trou avant le vissage.

Conseil :

Si votre appareil est livré avec une feuillez d'isolation phonique la coller avant l'installation de la porte.

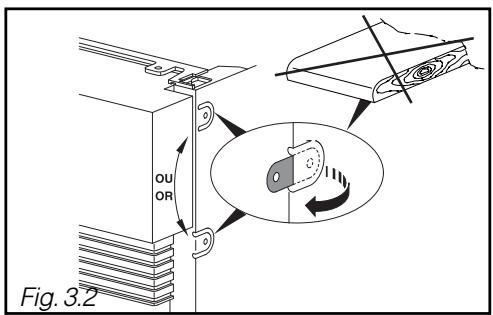

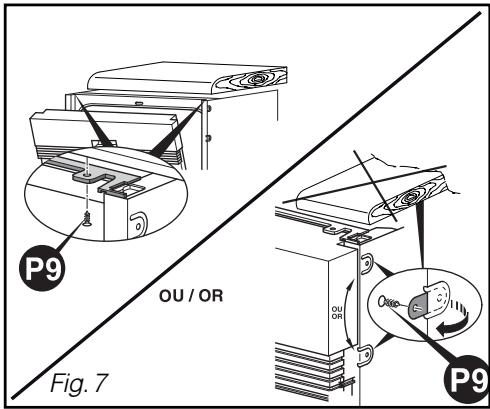

Fixez votre lave-vaisselle à l'aide des vis sous le plan de travail (voir Fig. 7) ou par les pattes que vous avez dépliées (Fig. 3.2).

Attention :

La vis fournie est prévue pour un panneau d'épaisseur minimum 16 mm. Si l'épaisseur est inférieure à 16 mm, changez de vis ou la raccourcir.

• JOINTS PHONIQUES

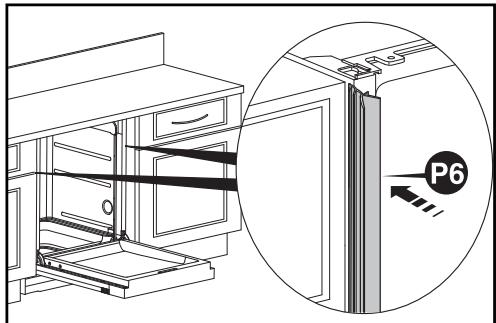

Pour une meilleure insonorisation de l'appareil encastré, installez les joints d'insonorisation (selon modèle)(P6 P11 Fig. 8).

Eventuellement, dans le cas d'une niche plus grande, collez le joint Ⓞ à l'aide des adhésifs fournis.

Si l'appareil est fixé latéralement, il faut échancrer le talon des joints Ⓞ pour le passage des pattes de fixation (tenaille).

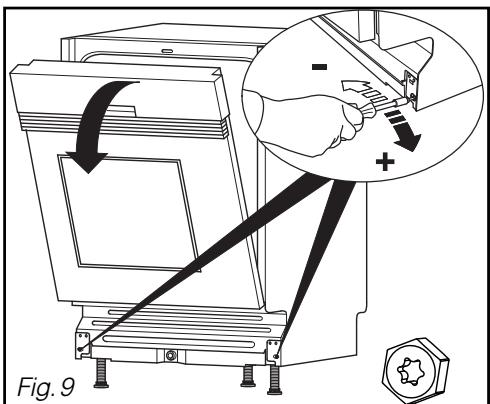

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Réglez de manière identique à droite et à gauche (Fig. 9).

La porte est correctement équilibrée si elle ne retombe pas lourdement à l'ouverture et si elle reste horizontale en position ouverte.

• REMONTAGE DE LA PLINTHE

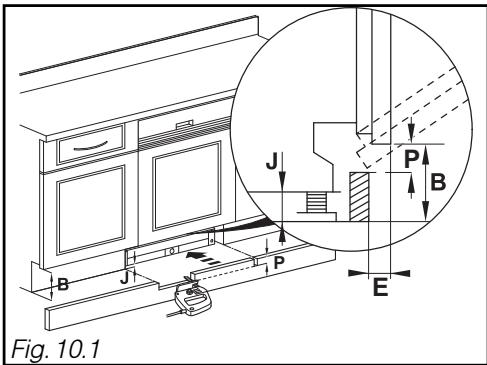

Remontez la plinthe en la découpant si nécessaire suivant une cote P (voir tableau et Fig. 10.1)

Calcul de la cote P (Tableau en dernière page):

- Reprendre la cote B de la Fig. 7.1, mesurez le jeu J entre le sol et le dessous du lave-vaisselle. Calculez B - J.

- Mesurez la cote de profondeur de plinthe E (Fig.10.1) entre la plinthe du meuble et la façade du meuble. Relevez la valeur P dans le tableau donnée par E et B - J

(ex. : Si E = 100, B - J = 140, alors P = 23).

- Sur une largeur de 600, découpez la plinthe sur une hauteur de la valeur de P.

Dans le cas d'une plinthe spécifique pour le lave-vaisselle vous pouvez vous procurer auprès du SAV un kit (32x3252) de fixation indépendant. Dans ce cas la hauteur de la plinthe sera H = B - P (Fig. 10.2).

Fig. 1

• LIST OF PARTS SUPPLIED

Fig. 1

• LIJST VAN MEEGELEVERDE ONDERDELEN

Fig. 1

• INVENTÁRIO DAS PEÇAS ENTREGUES
