MANUAL DE UTILIZADOR VH900WE1 BRANDT

Máquina de lavar louça

1/ CONSIGNES DE SECURITE

• Avertissements importants 03

2 / INSTALLATION DE VOTRE LAVE-VAISSELLE

2 / INSTALLação DA MAQUINA DE LAVAR LOUÇA

Dimensoe de embutimento 37
- Inventario das peças entrega 37
- Ligação à agua 38
- Evacuação das águmas usadas 39
- Ligação eletrica 40
- Embutimento na reentrancia 41
- Nivelamento pelo ajuste dos pés 41
Aparelho embutido debaixo de una placacde cozedura 42
Montagem das margens realçadas 42
Montagemdo paine da porta 43
Fixação na reentrência 44
Juntas fónicas 44
Calibragem da porta (direita e esquerda) 44
Montagemdorodapé 45
- Tabela para corte do rodapé 45

Important :

Durante o embutimento,'utilizar o esquema de instalacao em anexo.

Important :

É favor ler atentamente este guía de instalación para respeitar as instruções de instalación e de montagem do aparelho.

Conselho :

Esto guia de instalacion e valido para varios modelos. Podem aparecerem leves differencas de pormenores e de equipments entre o aparelho e as descriacoes presentadas.

AVISOS IMPORTANTES

Important :Depois de remo

Depois de removido da embalagem, verificar se o aparheiro não sofreu danos durante o transporte. Nunca ligar um aparheiro danificado. Se o aparheiro estiver danificado, contactar o seu revendedor.

Perigo :No caso d

No caso de um funciona incorrecto do aparelho, desligar o aparelho (desligar a ficha da tomada eletrica) ou cortar o circuito em causa e fechar a torneira de chegada da agua. Contactar onoxo servicepos venda.

Important :

7! Todos os lavoros electricos e hidráulicos necessários à instalação do aparcelho devem ser realizados por um electricista e um picheleiro提供优质os.

• Verificar après ter instalado o aparelho, se este não está pousado em cima do cabo de alimentação ou em cima dos tubos de chegada e de esvazamento das águas.
• Durante toda a instalacao, o aparecido deve ser mantido desligado da fonte de alimentacao eletrica.
• Verificar se o circuito de ligação à terra da instalação eletrica é conforme à regulamentação em vigor.
• Os dados de ligação eletrica indicados na placá das caractésticas do aparelho e as da fonte de alimentação devem corresponder.

Important :

Para a sua seguranca não deixar a porta daquina de lavar louça inteiramente aberta antes deposis da utilização.

No caso da instalacao daquina de lavar louça ser num solo alcatifado, é favor fazer os pés paraDEXAR um esqaco de ventilacao debaixo do aparelho.

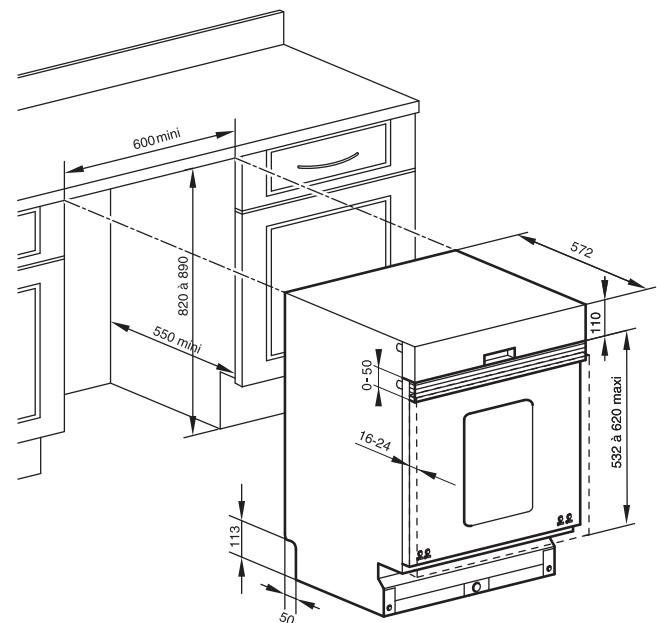

DIMENSOES DE EMBUTIMENTO

Pode embutir o aparecido de um plano já existente, sob a condição da reentrência corresponder às dimensoes do esquema (Fig. 01).

Fig. 1

- INVENTÁRIO DAS PEÇAS ENTREGUES

P1	3	Cadinhos de patim
P2	1	Placa anti-embaciono autocolante
P3	1	Junta esponja de insonorização
P4	1	Margem realçada ajustavel
P5	1	Chave de ajuste patim dianteiro

P6	2	Juntas fônicas + autocolantes de fixação (caso sera necessário)
P7	2	Parafuso inferior de posicionamento do painel
P8	4	Parafuso de fixação do painel
P9	2	Parafuso fixação do aparelho ao|móvel
P10	1	Color de ligação de drenagem
P11	1	Junta fônicas

- LIGACAO A ÁGUA

Estaquina de lavar louça pode ser alimentada em água fria ou quente até no máximo 60^

Para uma alimentação em água quente, verificar se o tubo de origem permite a ligação (marcação vermelha no tubo).

Recomenda-se no entanto uma ligação a uma chegada de água fria.

O aparecido está equipado de um tubo de alimentação com um comprimento de 1,50 m.

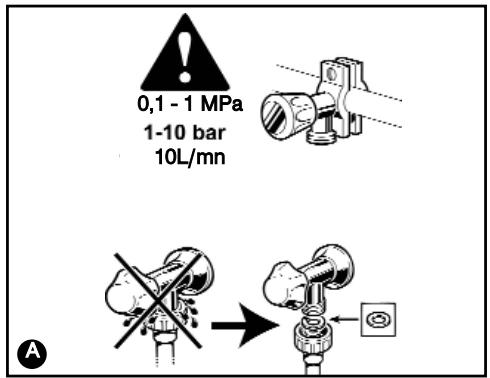

Ligar o tubo a uma torneira com ponta roscada, diametro 20/27 (3/4"BSP).

Verificar se a pressão da água de alimentação não excede os values abaixo:

No caso de una pressão elevada, é favor prever um regulador de pressão. O seu service das Águas informa-o da pressão das águmas da região.

Aviso :

Se utilizes una torneira auto-perfuradora, verifies se o débito da agua é sufiente. Verificar a presence da junta de impermeabilidade e o aperto correcto do anel de ligação A

Não utilizes para a ligação, deve utilizes anteriormente tubos.

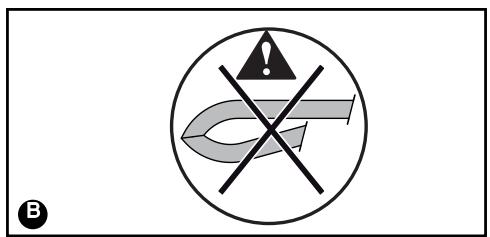

Evitar as dobras e/ou o estrangulamento do tubo que pode impedir ou abrandar a passagem da agua especialmente naaltitude de embarit o aparelho debaixo do plano

Se o aparelho estiver ligado a conducas novas ou se não foram realizadas desde há muito tempo, deixar escorrer a agua durante algunos instantos antes de ligar o tubo de chegada de agua. Evita assim que depósitos de areia ou de ferrugem possam obtruir o filtró colocado no tubo de chegada de agua.

Perigo: I indica-lhe que o tubo está equipado de um disposito eletrico que permitteURTAR a chegada de agua (consoante o Modelo).Nao去除ar este tubo na agua e nao o cortar.

Qualquer ligaço numacanalizacao de agua provocabrigorariamente um risco de fuga qualquer que sera as precauções tomadas.Portanto,fechar sempre a torneira de chegada de agua quando não utilizez o aparelho.

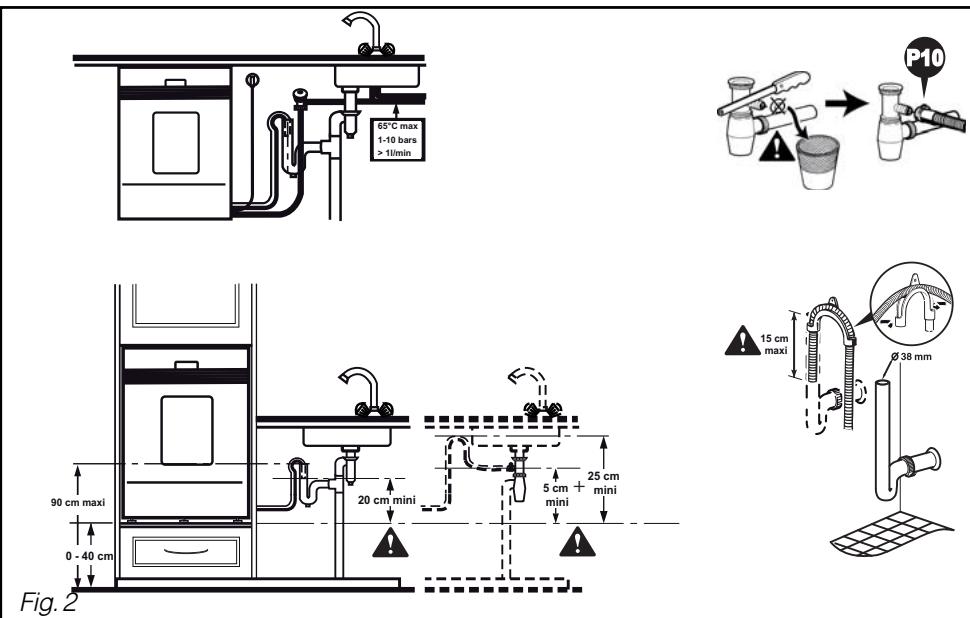

- EVACUÇÃO DAS ÁGUAS USADAS: FIG. 2

Pode ligar a extremidade do tubo de evacuação ou:

• num sifao ventilado.
• num sifão de uma pia.

Durante uma ligation a um sifão, deve tirar o obturador do sifão. Encaixar antes o adaptador de borracha a fundo. Adicional um colar de aperto

Conselho :

É favorir firmar correctamente o tubo de um esgem com um anel de ligação para fazer qu'enundação.

A ligação para a evacuação deve encontrar-se a uma alta comprehenda entre 0,40 m (no minimized) e 0,90 m (no maior) do solo.

Respeite a dimenso máxima de encabar o tubo de esvaziamento no cano do sifão.

Pode se necessárioacularo comprimento do tubo de esvazamento (no maior 3m ).Neste caso,verificar se o esvazamento está correcto. O tubo deve pourar no solo e apenas subir na vertical em proximidade do Sistema de esvazamento.

Para os aparhos instalados em coluna, o Sistema de esvaziamento não deve ultrapassar a parte superior da区管委会 de lavar louça e situar-se a 20 cm, no minimo, em relaçao à parte inferior do aparelho.

Important :

Durante a instalacao do tubo, puxar.
ressivamente para nao做不到 3.
r qualquer boa ou estrangulao do tubo que pode impedir ou.
dar o esccorrimento da agua.

LIGAÇAO ELECTRICA

O aparecido deve ficar desligado durante a ligação ao circuitoelectrico.

Antes de ligar o aparelho, verificar se:

• A tensão do sector indica na placá das caractéricas do aparelho corresponde à tensão do sector fornecida pela sua instalação.
• O seu contador e os fusiéis podem Supporting a intensidade da boa de lavar louça. É necessário月至些 um fusível de 10 Amperes.

Se tiver de ligar o aparelho a uma tensao de alimentacao不同于a indica no aparelho, ligar um transformador apropriad.

Conselho :

Recorrer a um electricista qualificado para proceber a modificações ou verficar a conformidade da instalação elétrica.

Esteaporehodevobrigatoriamente ser ligado directamenteauma tomadaeléctrica comumetalindeligaoa terra.

Em todos os casos, a ligação deve responder as normas em vigor do País em causa, bem como as recomendações suplementares da Companhia de Electricidade.

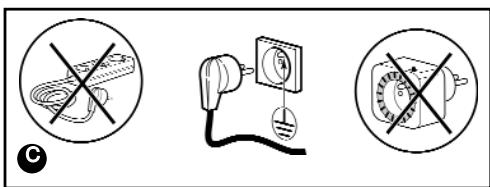

Aviso :

A tomada eletrica deve ficar acessivel mesmo depuis a instalacao do aparelho.

O aparecido não deve ser ligado com uma extensão elétrica, uma tomada multipla, ou com um programador elétrica diferido.

Não nos responsabilizamos, no caso de acidentes ou de incidentes provocados por uma ligação à terra não existente ou defeituosa.

Aquina de lavar louça é conforme às direc

tivas europeias 73/23/CEE (Directiva baixa tensão), 89/336/CEE (Compatibilitadé electromagnética) modificadas pela直达 93/68/CEE.

- Substituir o cabo de alimentacao

Perigo:

Para a sua segurar, esta operacao o obligatoriamente ser efectuada po lopos vendao do fabricante ou por uma boaabilitadade de qualificacoes similares e levitar quaisquer perigos.

Os fios do cabo de alimentacao do elho sao coloridos segudo os seguinodigos:

• Verde e amarelo Terra
  -Azul Neutro
• Castanho Fase

No caso das cores do cabo não correspondem à sua tomada electrica, proceeder da mesma forma: O fio verde e amarelo deve ser ligado ao anel de ligação da ficha electrica com a marca E, com osimbolo ou de cor, verde e amarelo.

O fio azul delve ser ligado ao anel de ligação com a letra N ou de cor preta.

O fio castanho deve ser ligado ao anel de ligação com a marca L ou de cor vermelho.

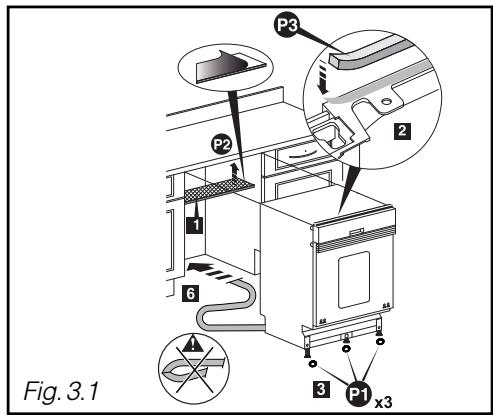

- EMBUTIMENTO NA REENTRÁNCIA

• Colar o anti-embacimiento (Fig. 3.1)
• Colar a esponja de embutimento (Fig. 3.1)
• Encaixar osTRS cadinhos debaixo patins para facilitar o deslizamento da MQina de lavar louça (Fig. 3.1).

No caso de um plano de trabalho em mármore ou material similar, tem de fixar a这其中 is; para isso, antes de proceder à ligaçao em reentrância, saber uma pata de ambos os lados dos painésis laterais (Fig. 3.2).

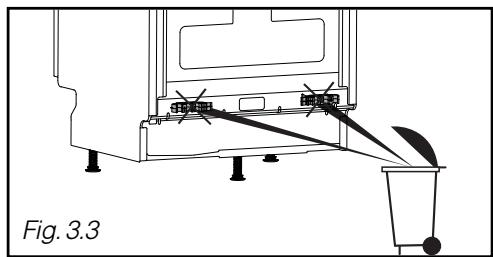

• Tirar os suportes dos tubos (Fig. 3.3)
• Introduzir o aparelho, CUIDADO em não做不到 os tubos

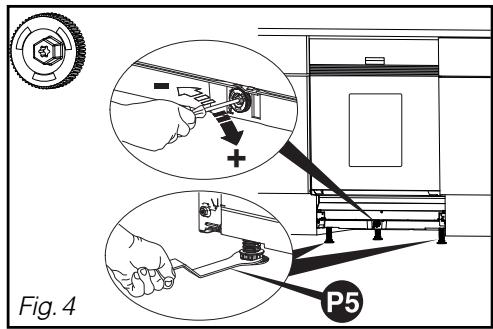

- NIVELAMENTO PELO AJUSTE DOS PÉS

Os pés dianteiros são ajustáveis, ajustá-los se necessário com a chave fornecida. O pé central é ajustável com o botão rotativo de seleção vermelho. (aparafusadora com casquilho de 8, chave tubular de 8 ou chave de fendas torx T20).

Um bom nivelamento é necessário para um fecho perfeito e uma boa impermeabilidade da porta (Fig.4).

Verificar se a porta daquina de lavar louça fecha correctamente, sem fricções laterais.

- APARELHO EMBUTIDO DEBAIXO DE UMA PLACA DE COZEDURA

Perigo :

Se o seu plano de trabajo estiver equipado de una placac de cozedura situada por cima da maquina de lavar louca, e obligatorio adcionar um isolamento temico na parte superior da maquina de lavar louca.

Pode pedir este Conjunto de isolamento ao seu revendedor. Pensa em estruturar um espoço entre o tubo de gás e a parte superior da boa da lavar louça.

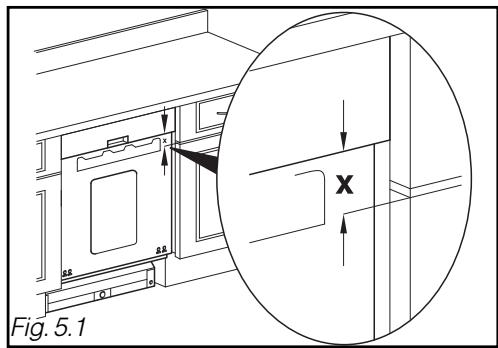

MONTAGEM DAS MARGENS REALCADAS

-MediracotaXentreapartieinferiordo pailnelaepartesuperioredaportado moveladjacente(Fig.5.1)

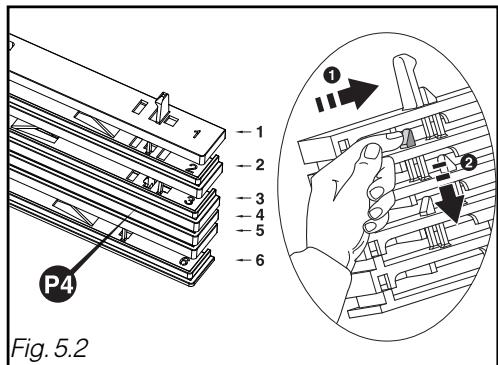

Verabela abaixo (Fig. 5.2) para definir o número de margem realçada a encaixar nopainel.

X	N°
0 - 6.5 mm	0 P4
6.5 - 8.5 mm	1
8.5 - 13 mm	1 + 6
13 - 15 mm	1 + 2
15 - 20 mm	1 + 2 + 6
20 - 23 mm	1 + 2 + 3
23 - 27 mm	1 + 2 + 3 + 6
27 - 30 mm	1 + 2 + 3 + 4
30 - 35 mm	1 + 2 + 3 + 4 + 6
35 - 40 mm	1 + 2 + 3 + 4 + 5
40 - 50 mm	1 + 2 + 3 + 4 + 5 + 6

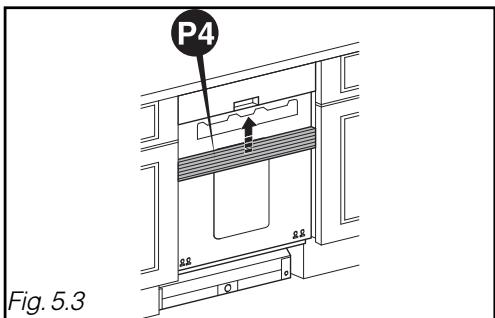

• Encaixar a totalidade das margens realcadas no panei do aparelho (Fig. 5.3).

Important:

A alta do pailen mais a cota X não deve excesser 620 mm para permitir a abertura da porta.

Conselho :

Se a alta da totalidade da margem realcada não convier tem a possibidade de o desencaixar e de o reajustar.

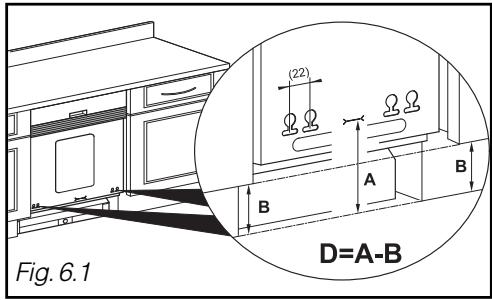

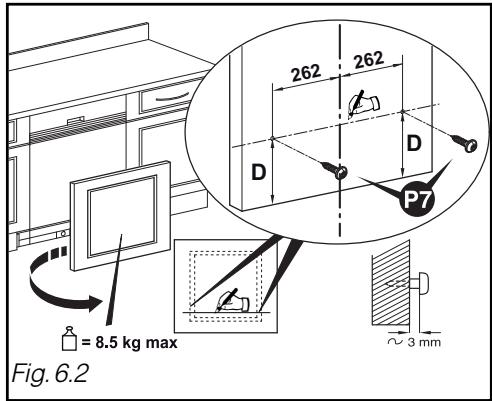

MONTAGEM DO PAINEL DE PORTA

-Medir a distancia entre o solo e a parte inferior do painei da porta do movel adjacente (cota B, Fig. 6.1)
- Medir a distência entre o chão e a marca da parte inferior do poinel de porta (cota A)
- Calcular a cota D = A - B , fazer umtraço na cota D atrásdo pailnel,na parte inferior (Fig. 6.2)
- Positionar as dos localizations do parafuso a 262 mm do eixo do poinel de madeira. Pór os 2 parafusos (Fig. 6.2).

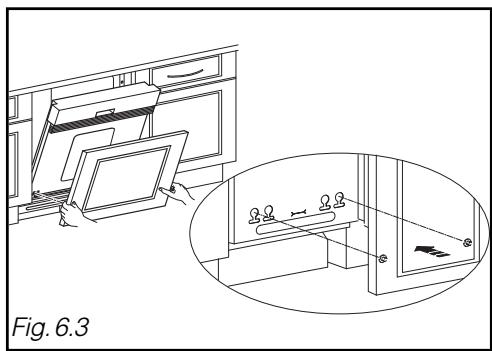

- Positionar o pailn da porta introduzindo os 2 parafusos nos orificios da porta da maquina de lavar louça (Fig. 6.3)
- Colocar o paine de madeira na porta comprimindo ligeiramente as margens realcadas se necessario (Fig. 6.3).
- Abrir a porta da区内 de lavar louça segurar o pailin placado na porta. Centrar o pailin de madeira lateralmente se necessario em relação ao pailin. Pôr os 2 parafusos (Fig. 6.4).
- Se existir um problema de aperto, deslocar o parafuso P7 de 22 mm.

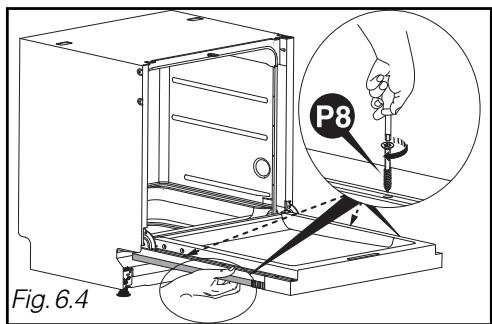

- Caso sera necessario, adcionar 2 parafusos suplementares ^8 , substituindo os 2 parafusos inferiores de contraporta (parafuso inox). (Ver setas em pontinhos).

Aviso :

Se o paine de madeira for demasiado duro, é favor fazer um ante-orifcio antes de apertar.

Conselho :

Se o aparelho for entregue com uma

folha de isolamento fonica, colá-la antes de proceder à instalação do poinl da porta.

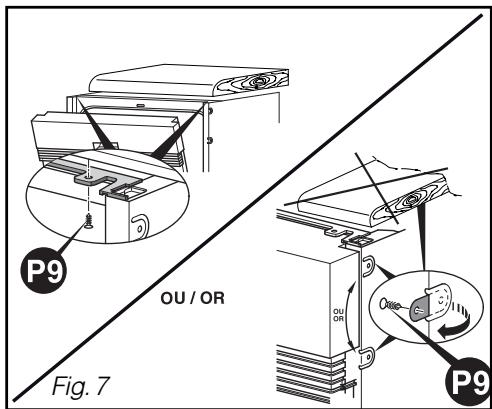

- FIXAZão NA REENTRÁNCIA

Fixar a这其中 de lavar louça com parafusos

O parafuso fornecido é previsto para um pailen de espessura minima 16 mm. Se a espessura for inferior a 16 mm, substituir o parafuso ou encurtá-lo.

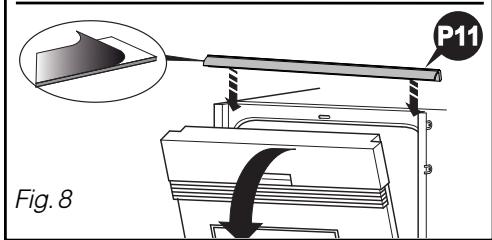

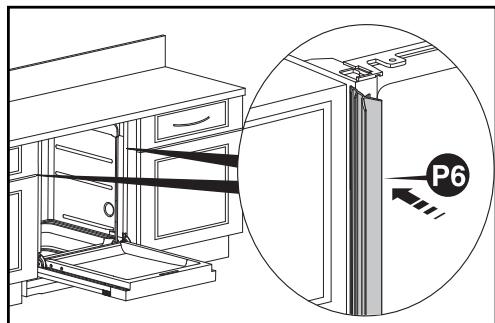

JUNTAS FONICAS

Para umelhiorinorazao do aparelho embutido,instalarasjuntasde insonorazao (consoante omodelo)(Fig.8).

Eventually, no caso de um nicho maior, cole a junta com a ajuda dos adesivos fornecidos.

Se o aparelho for fixado lateramente, tem de chanfrar a extremidade das juntas P6 para as linguetas de fixacao (tenaz) passarem.

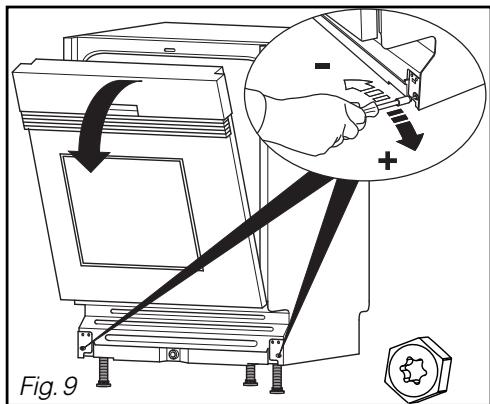

CALIBRAGEM DA PORTA (DIREITA E ESQUERDA)

Ajustar a tensão das molas, se necessário, para compensar o peso do pailen de revolvimento. Ajustar de forma identica à direita e à esquerda (Fig. 9).

A porta está correctamente equilibrada se não cair pesadamente quando a partir e se ficar horizontal na posicao aberta.

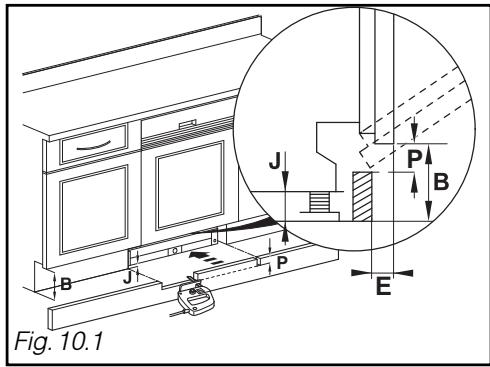

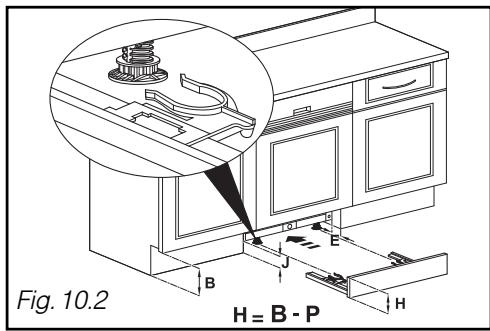

- MONTAGEM DO RODAPÉ

Montar o rodapé cortando-o se necessario segundo a cota P (verabela Fig. 10.1)

Cáculo da cota P (Tabela Fig.11):

• Retomar a cota B da Fig. 6.1, medir a folga J entre o solo e a parte inferior da区管委会 de lavar louça. Calcular B - J
• Medir a cota de profundidade do rodapé E (Fig.10.1) entre o rodapé do mover e a fachada do mover. Apontar o valor P naanela fornecida por E e B -J

(ex.: Se E = 100, B - J = 140, então P = 23).

• Numa largura de 600,URTAR o rodapé numa altitude do valor de P.

No caso de um rodapé spécifique para a boaquina de lavar louça podePEDir ao serviceo pos vendamukit (32X3252)de fixacao independente.Neste caso a altera do rodapé sera H=B-P(Fig.10.2).

- TABELA PARA O CORTE DO RODAPÉ

Altura do corte P =
B-J E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5
