Merk	BRANDT
Model	VH900WE1
Producttype	Inbouwvaatwasser
Elektrische voeding	220-240 V, 50 Hz, zekering minimaal 10 A
Wateraansluiting	Koud of warm water tot 60°C, druk 1-10 bar, debiet 10 l/min
Lengte toevoerslang	1,50 m
Afvoer afvalwater	Afvoerslang, aansluitingshoogte 0,40-0,90 m van de vloer
Meegeleverde onderdelen	Stelpotjes (3), anti-condensplaat, schuimrubber afdichting, verstelbare verhoging, stelsleutel, geluidsdempende strips, bevestigingsschroeven, afvoerslangklem
Instelling van de voeten	Verstelbare voorpoten met meegeleverde sleutel, middenvoet met rode draaiknop
Montage deurpaneel	Houten paneel dikte min. 16 mm, schroeven meegeleverd
Deur in balans brengen	Instelling van de veerspanning rechts en links
Geluiddempende strips	Geluidsdempende strips meegeleverd voor betere geluidsisolatie
Uitsnijden van de plint	Uitsnijtabel volgens maten B, J, E
Normen	Europese richtlijnen 73/23/EEG, 89/336/EEG gewijzigd door 93/68/EEG
Veiligheid	Aarding verplicht, geen verlengsnoer gebruiken

Veelgestelde vragen - VH900WE1 BRANDT

Wat is de aanbevolen waterdruk voor de vaatwasser VH900WE1?

De waterdruk moet tussen 1 bar en 10 bar liggen (0,1 - 1 MPa). Bij hoge druk installeert u een drukregelaar.

Kan ik de vaatwasser op warm water aansluiten?

Ja, u kunt het apparaat op warm water aansluiten tot maximaal 60°C. Gebruik de originele slang met rode markering. Aansluiting op koud water wordt echter aanbevolen.

Hoe stel ik de voeten van de vaatwasser af?

De voorpoten worden afgesteld met de meegeleverde sleutel. De middenvoet wordt afgesteld met de rode draaiknop (schroefmachine met dop 8, pijpsleutel 8 of torx T20 schroevendraaier). Een goede waterpasstelling is essentieel voor de afdichting van de deur.

Welk type stopcontact is nodig?

Het apparaat moet worden aangesloten op een stopcontact met aardingsklem. Een zekering van minimaal 10 ampère is vereist. Gebruik geen verlengsnoer of stekkerdoos.

Hoe installeer ik de anti-condensplaat en de geluidsdempende strip?

Plak de zelfklevende anti-condensplaat en het inbouwschuim op de bovenkant van het apparaat. De geluidsdempende strips (P5) worden met de meegeleverde lijm aan de zijkanten bevestigd voor een betere geluidsisolatie.

Hoe bevestig ik een houten deurpaneel?

Meet de maten A en B, bereken D = A - B. Plaats de schroeven op 262 mm van de as van het paneel. Steek de schroeven in de gaten van de vaatwasserdeur en druk het paneel aan. Open de deur om te centreren en draai de extra schroeven vast. De dikte van het paneel moet minstens 16 mm zijn.

Hoe breng ik de deur van de vaatwasser in balans?

Stel de veerspanning gelijk aan rechts en links (Fig. 9). De deur is correct in balans als deze niet zwaar terugvalt en horizontaal blijft in geopende stand.

Hoe snijd ik de plint uit voor de inbouw?

Bereken de maat P = B - J (zie tabel op de laatste pagina). Snijd de plint over een breedte van 600 mm op hoogte P. Voor een specifieke plint is een apart bevestigingsset verkrijgbaar.

Kan ik de vaatwasser onder een kookplaat inbouwen?

Ja, mits u een warmte-isolatie op de bovenkant van de vaatwasser plaatst. Koop de isolatieset bij uw dealer. Laat een ruimte tussen de gasleiding en de bovenkant van het apparaat.

Wat te doen bij een waterlek?

Bij een lek trek de stekker uit het stopcontact en sluit de waterkraan. Neem contact op met de klantenservice. Controleer of de afvoerslang niet geknikt of verstopt is.

GEBRUIKSAANWIJZING VH900WE1 BRANDT

• Afmetingen bij inbouwen 26 Lijst van geleverde onderdelen 26
• Wateraansluiting 27
• Afvoer afvalwater 28 Elektrische aansluiting 29 Inbouwen 30 Waterpas zetten met behulp van de poten 30 Apparaat ingebouwd onder een kookplaat 31 Montage van de verhogingen 31 Montage van het deurpaneel 32
• Bevestiging in de ombouw 33 Geluidsafdichtingen 33 In balans brengen van de deur (rechts en links) 33
• Terug monteren van de plint 34
• Tabel om de plint op de juiste maat te zagen 34

Belangrijk:

Bij het inbouwen het bijgevoegde installatieschema gebruiken.

Belangrijk:

Deze installatiegids aandachtig lezen en de voorschriften met betrekking tot de plaatsing en de montage van het apparaat in acht nemen.

Tip:

Deze installatiegids is opgesteld voor meerdere modellen tegelijk. Kleine verschil-

len op het vlak van details en uitrustingen kunnen dus bestaan tussen uw apparaat en de hierin vertatte beschrijvingen.

BELANGRIJK WAARSCHUWINGEN

Belangrijk:

Na het uitpakken controleren of het apparaat niet is beschadigd tijdens het vervoer. Nooit een beschadigd apparaat aansluiten. Als het apparaat beschadigd is, neem dan contact op met uw leverancier.

Gevaar:

71 Indien er een storing optreedt, haal dan de stekker uit het stopcontact (trek niet aan het snoer) of schakel de betreffende stroomonderbreker uit en sluit de waterkraan. Neem contact op met onze servicedienst.

Belangrijk:

Om veiligheidsredenen mag u de vaatwasser na gebruik niet open laten staan.

Indien u de vaatwasser op vloerbedekking installeert, moet u de poten zodanig instellen dat er voldoende ruimte voor ventilatie onder het apparaat open blijft.

• Controleer na installatie dat het apparaat niet op de voedingskabel of de watertoevoer- en afvoerslangen staat.
• Het apparaat mag niet op het stroomnet worden aangesloten zolang u met de installatie bezig bent.
• Controleer of de aardlekaansluiting van uw elektrische installatie voldoet aan de geldende reglementering.
• De gegevens met betrekking tot de elektrische aansluiting op het typeplaatje van uw apparaat moeten overeenkomen met die van het stroomnet.

Belangrijk:

Om veiligheidsredenen mag u de deur van de vaatwasser na gebruik niet helemaal open laten staan.

Als de vaatwasser op vloerbedekking is geïnstalleerd, moet u de poten zodanig bijstellen dat er ruimte onder het apparaat open blijft voor de benodigde ventilatie.

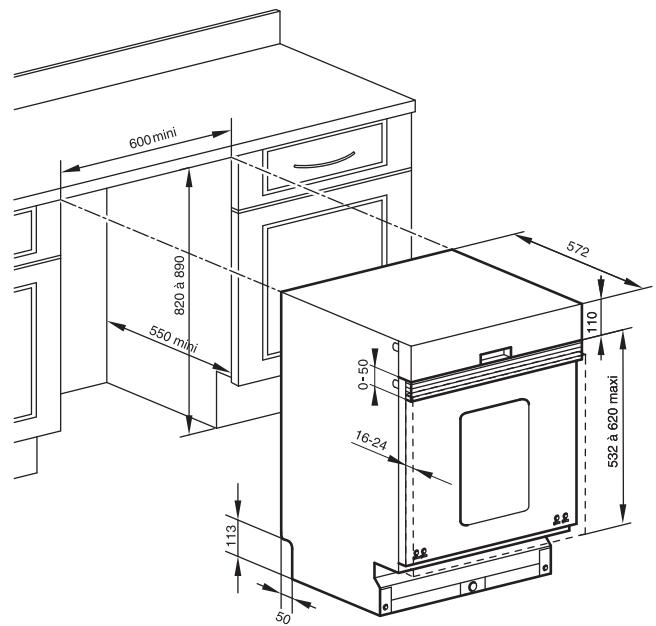

INBOUWAFMETINGEN

U kunt de vaatwasser installeren onder een bestaand aanrecht of werkblad, op voorwaarde dat de inbouwopening overeenkomt met de afmetingen vermeld in de tekening. (Fig. 01).

Fig. 1

- LIJST VAN MEEGELEVERDE ONDERDELEN

P1	3	Schoenplaatjes
P2	1	Zelfklevende wasemwerende plaat
P3	1	Geluidsafdichting van schuim
P4	1	Instelbare verhoging
P5	1	Stelsleutel schoen voor

P6	2	Geluidsafdichtingen Met selbstde-venge bevestiging (indien nodig)
P7	2	Onderste schroef om het paneel op+zijnplaats te bevestigen
P8	4	Bevestigingschroeven paneel
P9	2	OuORBevestigingsschroeven van het apparatusat op het meubelstuk
P10	1	Klembeugel afvoerslang
P11	1	geluidsafdichting

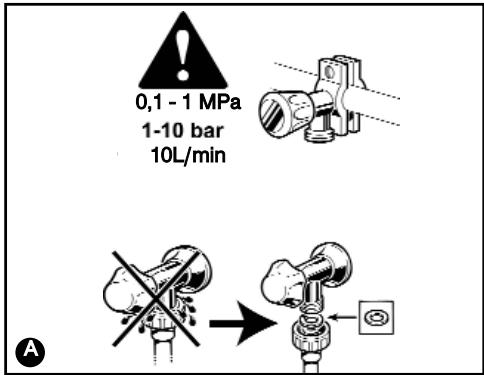

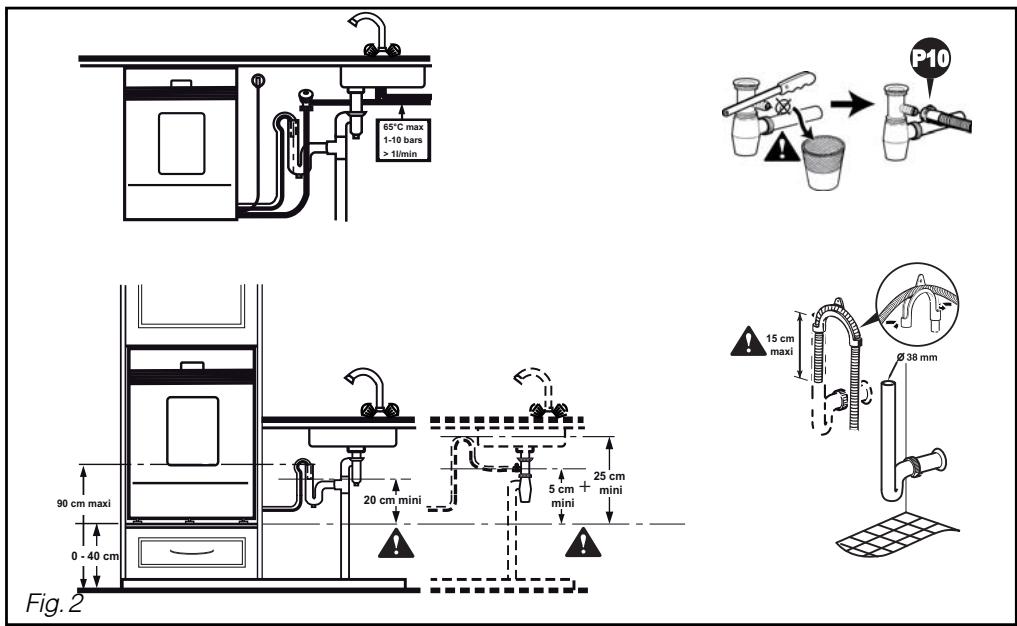

WATERAANSLUITING

Deze vaatwasser kan draaien met koud of warm water tot aan maximaal 60°C. Indien u kiest voor warm water, moet u wel controleren of de oorspronkelijke slang dit toestaat (rood merk op de slang).

Wij raden u aan het apparaat aan te sluiten op koud water.

Het apparaat is voorzien van een toevoerslang met een lengte van 1,50 meter.

Sluit de slang aan op een kraan met schroefdraadkop met een diameter van 20/27 (3/4" BSP).

Controleren of de watertoevoerdruk niet de hieronder vermelde waarden te boven gaat:

Debiet: 10 l/min (1 l/min minimum).

Druk: 1 bar tot 10 bar (0,1 - 1 MPa).

Indien de druk bij u te hoog is, moet u een drukregelaar installeren. Het waterbedrijf kan u meer inlichtingen verschaffen over de waterdruk in uw streek.

Let op:

Indien u een zelfborende kraan gebruikt, moet u controleren of het waterdebiet toereikend is. Kijk eveneens of de afdichting op zijn plaats is gebracht en of de aansluiting naar behoren is aangedraaid.

Gebruik geen al eerder gebruikte slangen voor de aansluiting.

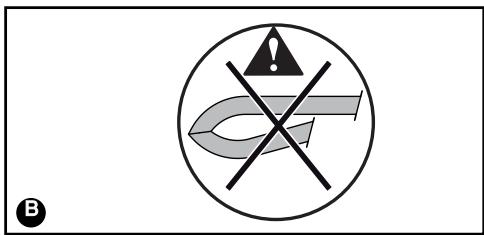

De slang niet knikken en/of draaien, hierdoor zou het water niet meer vrijelijk door de slang kunnen stromen. Let hierop met name op het moment dat u het apparaat plaatst in zijn opening onder het aanrecht.

Als het apparaat wordt aangesloten op nieuwe leidingen of leidingen die al even niet zijn gebruikt, moet u het water enkele minuten laten lopen voordat u de watertoevoerslang aansluit. Op deze manier voorkomt u dat zand- of roestdeeltjes de filter die in de watertoevoerslang is aangebracht, verstoppen.

Gevaar: Het symbool geeft aan dat de slang is voorzien van een elektrische inrichting om de watertoevoer te stoppen (naar het model). Deze slang niet in water laten liggen en hem niet doorknippen.

Tip: Iedere aansluiting op een waterleiding houdt automatisch het risico in voor lekken, ongeacht de getroffen voorzorgsmaatregelen. Het is dan ook beter altijd de kraan dicht te doen als u de machine gebruikt.

U kunt het uiteinde van de afvoerslang aansluiten

• op een geventileerde sifon.
• of op de sifon van de gootsteen.

Bij de aansluiting op een sifon moet u de afsluiter van de sifon verwijderen. Dan het rubber uiteinde er helemaal insteken. Tenslotte een klembeugel aanbrengen.

Tip:

Ervoor zorgen dat de afvoerslang stevig

op zijn plaats blijft zitten met behulp van een koppelstuk om overstromingen te voorkomen.

De afvoeraansluiting moet zich bevinden op een hoogte gelegen tussen 0,40 m (min.) en 0,90 m (max.) van de vloer.

Gelieve de maximum insteekafmetingen van de afvoerbuis in de buis van de sifon te volgen.

U kunt zonodig de slang verlengen (3 meter max.). In dit geval moet u wel controleren of het water maar behoorlijk wegloopt. De slang moet op de vloer liggen en pas verticaal naar boven worden geleid vlakbij het afvoersysteem.

Als u het apparaat in een kolom installeert, mag het afvoersysteem niet boven de vaatwasser liggen en moet het zich op zijn minst op 20 cm afstand van de onderzijde van het apparaat bevinden.

Belangrijk:

Bij het plaatsen van de slang, hem er geleidelijk aan uittrekken om hem niet te knikken. Voorkom knikken en draaien van de slang zodat het water vrijelijk door de slang kan stromen.

Het apparaat moet uit staan als u het op het stroomnet aansluit.

Alvorens het apparaat aan te sluiten, moet u de volgende punten controleren:

• De spanning van het stroomnet vermeld op het typeplaatje van het apparaat komt overeen met de spanning van het stroomnet bij u thuis.
• Uw elektrische kast en de zekering zijn geschikt voor de sterkte van de vaatwasser. Een zekering van minimaal 10 Ampère is nodig.

Als u het apparaat wilt aansluiten op een voedingsspanning die niet overeenkomt met die vermeld op het apparaat, moet u een adequate transformator ertussen zetten.

Tip:

Neem een vakkundige elektricien in de

hand om de eventuele wijzigingen aan te brengen of controleer of uw elektrische installatie aan de normen voldoet.

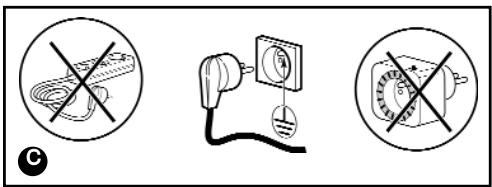

Dit apparaat moet absoluut worden aangesloten op een contactdoos met aardeklem. In ieder geval moet de aansluiting voldoen aan de van kracht zijnde normen in het betreffende land en aan de aanvullende voorschriften van de Elektriciteitsmaatschappij.

Let op:

De contactdoos moet toegankelijk zijn

en blijven na de installatie van het apparaat.

Het apparaat mag niet worden aangesloten via een verlengsnoer, een meervoudige contactdoos of een elektrische programmakeuzer met uitgestelde start.

Onze aansprakelijkheid kan niet worden

ingeroepen bij ongevallen of incidenten veroorzaakt doordat het apparaat niet op de aarde is aangesloten of als de aardaansluiting defect blijkt te zijn.

De vaatwasser voldoet aan de Europese richtlijnen 73/23/CEE (Richtlijn lage spanning), 89/336/CEE (elektromagnetische compatibiliteit) gewijzigd door de richtlijn 93/68/CEE.

• Vervangen van het netsnoer

Gevaar:

Veiligheidshalve en om ieder risico uit te sluiten moet deze handeling door de servicedienst van de fabrikant of een vakman met identieke kwalificaties worden verricht.

• Apparaat geleverd zonder contactdoos.

Gevaar:

De draden van de voedingskabel van uw apparaat zijn gekleurd volgens de hierna volgende code:

- Groen en geel: Aarde - Blauw: Neutraal - Bruin: Fase

Indien de kleuren van de draden niet overeenkomen met uw contactdoos, gaat u als volgt te werk: de groen/gele draad moet worden aangesloten op de aansluiting van uw contactdoos waarop de letter E staat vermeld of het symbool of de een groen/gele kleur.

De blauwe draad moet worden aangesloten op de aansluiting met de letter N of van zwarte kleur.

De bruine draad moet worden aangesloten op de aansluiting met de letter L of van rode kleur.

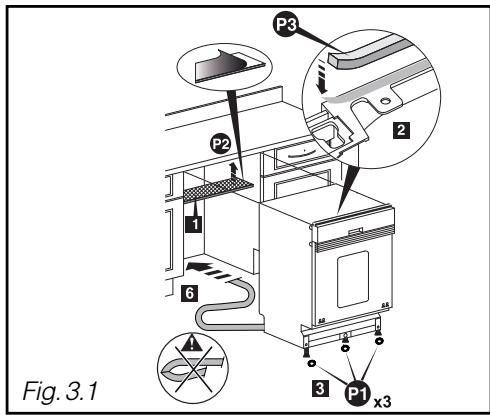

INBOUWEN

• Plak de wasemplaat 2 vast (Fig. 3.1)
• Plak het inbouwschuim vast (Fig. 3.1)
• Klip de 3 plaatjes vast onder de schoenen zodat de vaatwasser makkelijker op zijn plaats kan worden geschoven (Fig. 3.1).

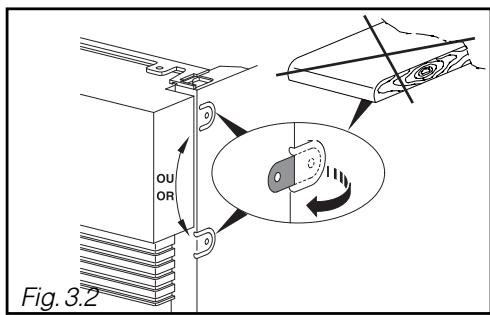

Indien de vaatwasser wordt geïnstalleerd onder een blad van marmer of gelijksoortig materiaal, moet u hem vastzetten met behulp van schroeven aan de zijkanten: hiertoe moet u, voordat u het apparaat op zijn plaats schuift, de haakjes aan beide zijden van het apparaat uitvouwen (Fig. 3.2).

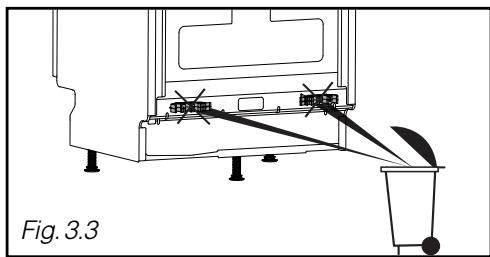

• Verwijder de slanghouders (Fig. 3.3). Schuif het apparaat op zijn plaats. LET OP: de slangen niet knikken.

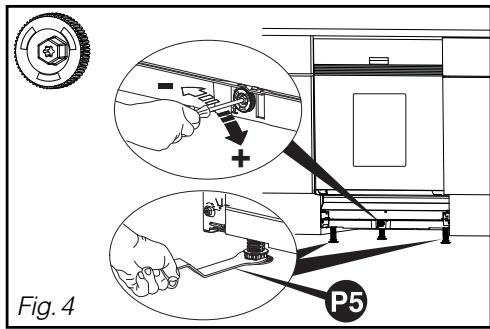

- WATERPAS ZETTEN DOOR DE POTEN IN TE STELLEN

De voorpoten van het apparaat zijn verstelbaar. U kunt ze zonodig bijstellen met behulp van de meegeleverde sleutel. De centrale poot kan worden bijgesteld via het rode knopje (schroefmachine met opzetstuk 8, pijpsleutel 8 of torx schroevendraaier T20).

Het apparaat moet goed waterpas gezet worden zodat de deur perfect kan sluiten en niet gaat lekken (Fig. 4).

Controleren of de deur van de vaatwasser goed dicht kan gaan, zonder wrijving aan de kanten.

- APPARAAT INGEBOUWD ONDER EEN KOOKPLAAT

Gevaar:

Als het aanrecht is voorzien van een kookplaat net boven de vaatwasser, moet u absoluut een thermische isolatie aanbrengen boven uw vaatwasser. U kunt deze isolatieset kopen bij uw leverancier. Vergeet niet een stukje open te laten tussen de gasslang en de bovenkant van uw vaatwasser.

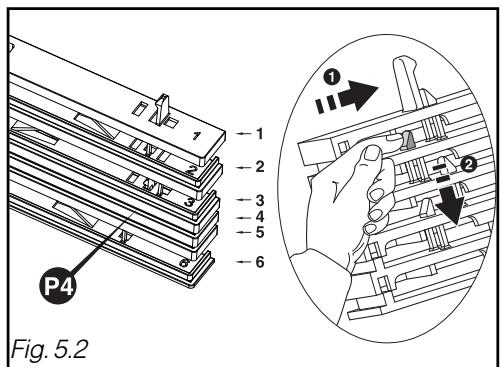

- MONTAGE VAN DE VERHOGINGEN

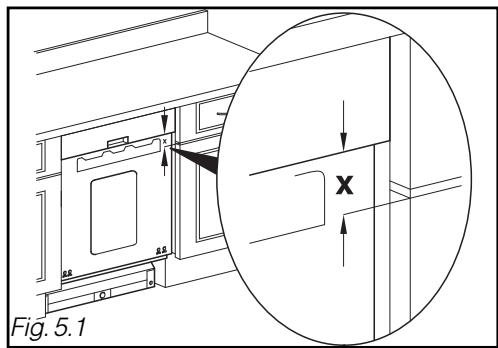

Meet de afstand X op: tussen de onderkant van de lijst en de bovenkant van de deur van het meubel dat naast de vaatwasser staat (Fig. 5.1). Zie de hieronder staande tabel (Fig. 5.2) om het aantal verhogingen dat u op de lijst moet vastklikken te bepalen.

X	N°
0 - 6.5 mm	0 P4
6.5 - 8.5 mm	1
8.5 - 13 mm	1 + 6
13 - 15 mm	1 + 2
15 - 20 mm	1 + 2 + 6
20 - 23 mm	1 + 2 + 3
23 - 27 mm	1 + 2 + 3 + 6
27 - 30 mm	1 + 2 + 3 + 4
30 - 35 mm	1 + 2 + 3 + 4 + 6
35 - 40 mm	1 + 2 + 3 + 4 + 5
40 - 50 mm	1 + 2 + 3 + 4 + 5 + 6

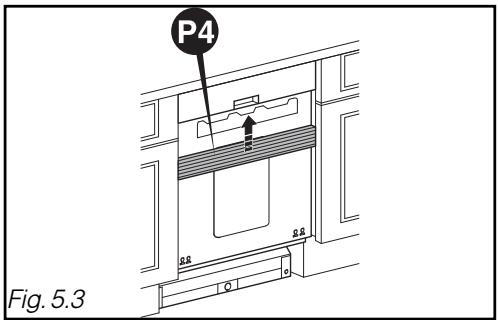

• Klip de ingezette verhogingen op de lijst van het apparaat (Fig. 5.3).

Belangrijk:

De hoogte van het paneel plus het maatcijfer X zouden niet meer mogen bedragen dan 620 mm zodat de deur open kan.

Tip:

Als de hoogte van de ingezette verhogingen niet geschikt is, kunt u ze uit elkaar halen en de gewenste hoogte instellen.

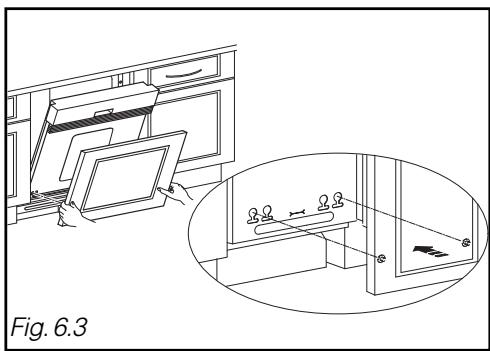

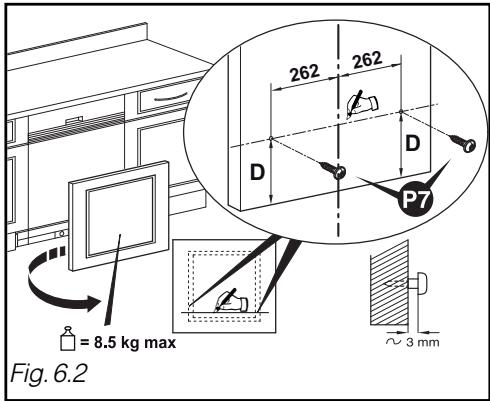

- MONTAGE VAN HET DEURPANEEL

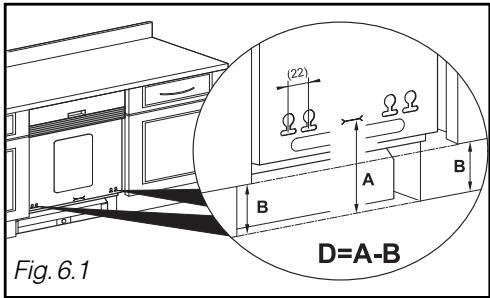

• Meet de afstand op tussen de vloer en de onderkant van het deurpaneel van het meubel dat naast de vaatwasser staat (maatcijfer B, Fig. 6:1).
• Meet de afstand op tussen de vloer en het merkteken aangebracht op de onderzijde van het deurpaneel (maatcijfer A). Bereken het maatcijfer D = A - B, trek een lijn op maatcijfer D aan de rechterzijde van het paneel, op het onderste gedeelte (Fig. 6.2).
• Zet de plaatsen waar de twee schroeven moeten komen op 262 mm van de as van het houten paneel. De 2 schroeven op hun plaats brengen (Fig. 6.2).
• Zet het deurpaneel op zijn plaats door de 2 schroeven te steken in de openingen van de deur van de vaatwasser (Fig. 6.3).
• Klap het houten paneel tegen de deur en pers zonodig de verhogingen iets (Fig. 6.3).
• Doe de deur van de vaatwasser open terwijl u het paneel dat tegen de deur is aangebracht vasthoudt. Centreer het paneel iets aan de zijkanten ten opzichte van de lijst indien nodig. Breng de 2 schroeven op hun plaats (Fig. 6.4).
• Indien het schroeven lastig gaat, de schroef de 22 mm verschuiven.

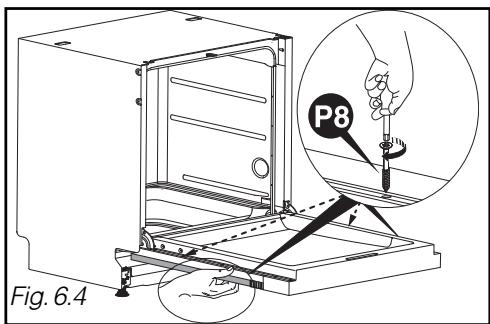

• Zonodig 2 extra schroeven (3) aanbrengen ter vervanging van de 2 onderste schroeven van de tegen deur (RVS schroeven). (Zie pijlen).

Let op:

Als het houten paneel bijzonder hard is, moet u de gaten voorboren voordat u gaat schroeven.

Tip:

Indien uw apparaat met een geluidsisolatieblad wordt geleverd, moet u dit blad eerst plakken, dwz voordat u het deurpaneel op zijn plaats gaat brengen.

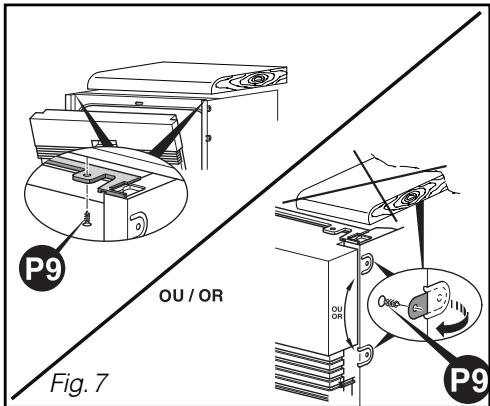

BEVESTIGING IN DE OMBOUW

Zet de vaatwasser vast met behulp van de schroeven (P9) onder het aanrecht of het werkblad (Fig. 7) of met behulp van de haakjes die u hebt uitgevouwen (Fig. 3.2).

Let op:

De meegeleverde schroef is bestemd voor een paneel met een minimale dikte van 16 mm. Als de dikte minder dan 16 mm bedraagt, moet u een andere schroef gebruiken of deze schroef inkorten.

De meegeleverde schroef is bestemd voor een paneel met een minimale dikte van 16 mm. Als de dikte minder dan 16 mm bedraagt, moet u een andere schroef gebruiken of deze schroef inkorten.

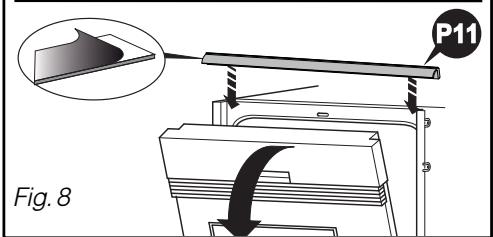

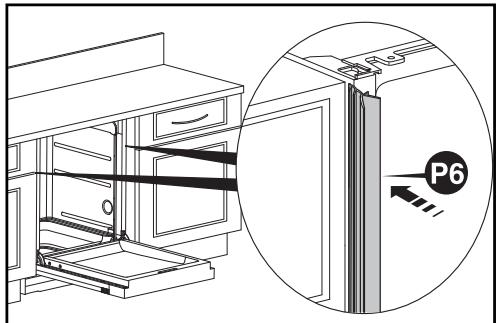

- GELUIDSAFDICHTINGEN

Om het ingebouwde apparaat beter geluiddicht te maken, kunt u de geluidsafdichtingen installeren (afhankelijk van het model) (P5, Fig. 8).

Indien nodig, in het geval van een grotere nis, de afdichting P6 kleven met behulp van de bijgeleverde kleefstrips.

Indien het apparaat zijdelings gemonteerd is, dient de hiel van de afdichtingen uitgesneden te worden voor de doorgang van de bevestigingstabs (tang).

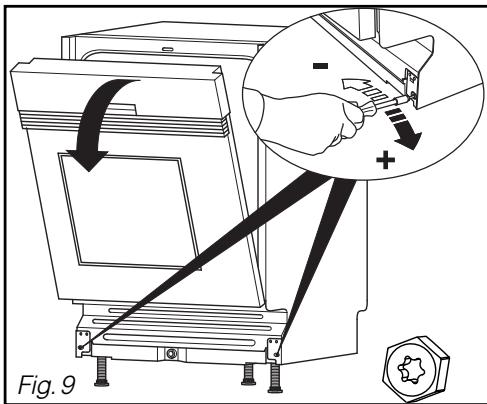

Indien nodig de spanning van de veren bijstellen om het gewicht van het aangebrachte paneel te compenseren. De spanning op dezelfde manier rechts en links bijstellen (Fig. 9).

De deur is pas in balans als hij niet zwaar openvalt en als hij in open stand horizontaal blijft staan.

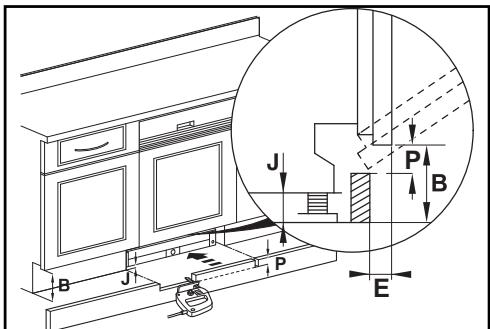

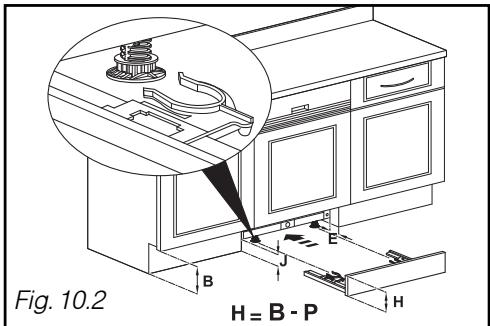

- TERUG MONTEREN VAN DE PLINT

De plint terug op zijn plaats brengen en hem eventueel bijsnijden volgens het maatcijfer P (zie tabel en Fig. 10.1).

Berekening van het maatcijfer P (tabel op staat bladzijde):

• Neem maatcijfer B van Fig. 6.1., meet de speling J op tussen de vloer en de onderkant van de vaatwasser. Bereken B-J.
• Meet de diepte van de plint E op (Fig. 10.1) tussen de plint van het meubel en de voorzijde van het meubel. U kunt de waarde P vinden in de tabel gegeven door E en B-J.

(bijvoorbeeld : Als E = 100 , B - J = 140 , dan is P = 23 ) - U moet nu de plint over een breedte van 600 mm verzagen op een hoogte gelijk aan de waarde P.

Bij specifieke plinten voor de vaatwasser kunt u bij de servicedienst een losse bevestigingskit (32X3252) krijgen. In dit geval bedraagt de hoogte van de plint H = B - P (Fig. 10.2).

Fig. 10.1

- TABEL VOOR HET OP MAAT BRENGEN VAN DE PLINT

Zaaghoogte P =
B-J E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5
