Marca	BRANDT
Modelo	TG612WS1
Tipo de produto	Placa de cozimento mista gás + elétrica
Número de zonas de cozimento	5 (4 queimadores a gás + 1 placa elétrica)
Queimador a gás semi-rápido	1,50 kW
Queimador a gás auxiliar	0,85 kW
Queimador a gás rápido	2,30 kW
Queimador a gás super-rápido	3,10 kW
Placa elétrica	1,50 kW, diâmetro 145 mm
Potência total	Aproximadamente 9,25 kW
Grelhas	Removíveis para limpeza
Limpeza	Pano húmido e detergente suave
Manutenção dos queimadores	Desmontáveis para limpeza
Instalação	Deve ser realizada por um profissional
Tipo de gás	Gás de cidade (butano/propano possível)
Alimentação elétrica	230 V ~ 50 Hz (estimativa)

Perguntas frequentes - TG612WS1 BRANDT

Como acender os queimadores a gás?

Gire o botão correspondente para a posição de ignição (símbolo chama) enquanto pressiona se necessário. A ignição automática produz faíscas. Se o queimador não acender, verifique se o gás está aberto e se os queimadores estão secos.

Como usar a placa elétrica?

Gire o botão da placa elétrica para a posição desejada. A placa aquece gradualmente. Use utensílios de fundo plano para melhor condutividade. Não deixe a placa vazia ligada.

Que tipo de gás usar?

A placa foi concebida para gás de cidade (gás natural) ou gás butano/propano com injetores adequados. Consulte o manual para o ajuste dos injetores.

Como limpar a placa?

Limpe após arrefecimento com um pano húmido e um detergente suave. As grelhas e queimadores são removíveis para uma limpeza profunda. Evite produtos abrasivos.

As peças são removíveis?

Sim, as grelhas, as coroas e as tampas dos queimadores são removíveis para limpeza. A placa elétrica é fixa. Consulte o manual para a desmontagem.

O que fazer se um queimador não acender?

Verifique se o gás está aberto e se os orifícios do queimador não estão obstruídos. Limpe com uma escova macia. Se a faísca não ocorrer, o módulo de ignição pode estar defeituoso.

Posso usar utensílios de cobre?

Sim, para os queimadores a gás, todos os tipos de utensílios são adequados. Para a placa elétrica, prefira fundos planos e lisos para evitar riscar a superfície.

Como ajustar a chama?

Gire o botão entre a posição máxima (chama grande) e mínima (chama pequena). A chama deve ser estável e azul. Se for amarela, o ajuste do ar primário pode ser necessário.

A placa elétrica aquece imediatamente?

Não, a placa elétrica aquece mais lentamente do que um queimador a gás. Pré-aqueça-a alguns minutos antes de cozinhar. O calor residual pode ser usado para terminar a cozedura.

Qual é o consumo elétrico da placa?

A placa elétrica tem uma potência de 1,50 kW. O seu consumo depende do tempo de utilização. Para economizar, use o calor residual e desligue a placa antes do fim da cozedura.

MANUAL DE UTILIZADOR TG612WS1 BRANDT

Acabou de adquirir una plaza de cozinha BRANDT e gostaríamos de lhe agradecer desde ja a sua preferência

Toda a)nossa paixão e onoxso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possivel as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente faculdade de Utilização.

Na gama de produits BRANDT encontrará también uma vasta de fornosmicroondas, exaustores, fogões, miguias de lavar louça, miguias de lavar roupa, miguias de secar roupa, frigoríficos e congeladores, que poderá combinar com a sua nova placar BRANDT.

Para mais informações de(CC) é complementar, bem como para encontrar todos os��rosyxculos, consulte o mesmo site www.brandt.com.

BRANDT

www.brandt.com

Com a preocupaçao de melhorar constanmente os outros produits, reservamo nos o direito de modifier as respectivas caractécticas tíqnicas, functonais ou estéticas por motivos ligados à sua evoluçao.

Important :

• Antes de pôr o aparelho a funcional, leia este guía de instalação e de'utilização com atenção para se familiarizar mais rapidamente com o seu functiónamento.

INDICE

PT

• Instruções de seguranca 59
• Protecao do ambiente 60
• Descrição do aparecido 61

1 /INSTALACÇÃO DO APARELHO

• Escolha do local de instalação 62
• Encasramento 62
• Conselho para o encastramento 63
  Ligaoelectrica 63
  Ligaçao de gás 64
• Mudança de gás 66

2 / UTILIZACHO DO APARELHO

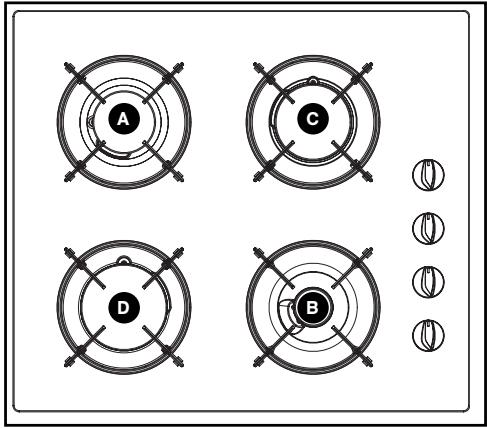

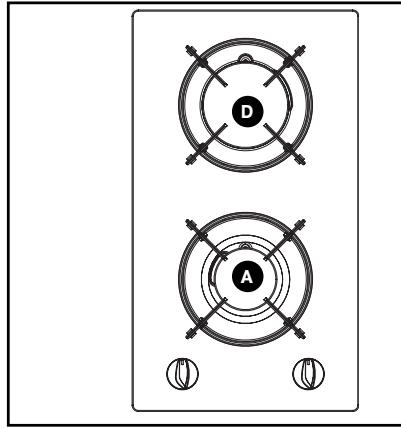

• Descrição da parte de cima 70

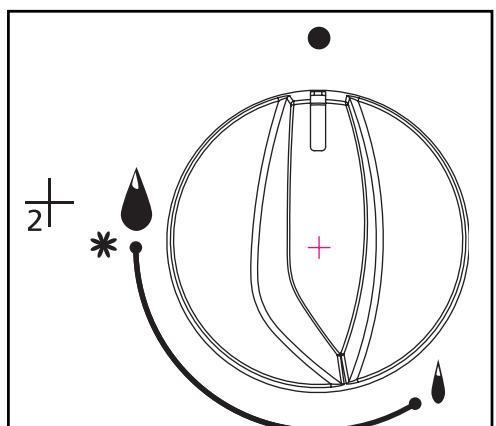

• Acendimento dos bicos de gás 71
  Recipientes adaptados aos bicos de gás 72

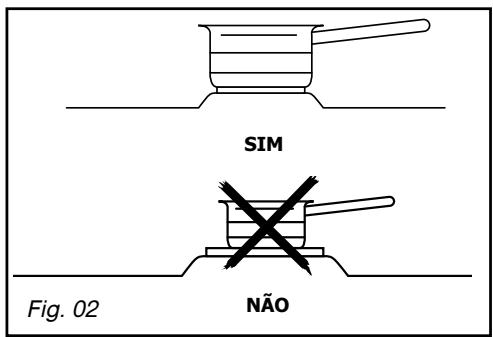

  Recipientes adaptados à placé électrica 18

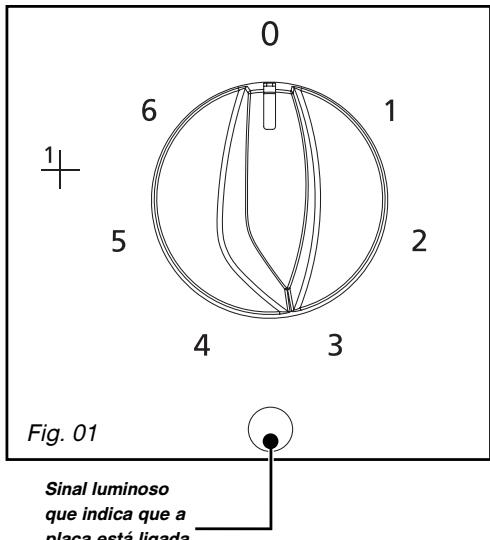

  Ligaçao da placé electrolytica 18

3 / MANUTENÇÃO CORREnte DO APARELHO

• Limpar o aparelho 73

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

·Duranteautilização 74

5 / TABELA DE COZEDURAS

• Guia de cozedura a gás 74
  ·Guia de cozedura electrica 21

6/SERVICOPOS-VENDA 76

Intervenções 24
- Relacoes com o consumidor 24

INSTRUÇÉS DE SEGURANÇA

INSTRUÇÉS DE SEGURANÇA

-Esta placadecozinhafoiconcebidaparaumautilização porparticularuesumahabitação.

-Esta placadeve ser instalada em conformidade com a leiislaço em vigor eutilizada unicamente em locais bem ventilados.Consulte this guia antede instalar e deutilizar o seu aparelho.

• As cozeduras devem ser realizadas sob a sua vigilancia.

• Estas placas de cozinha destinam-se exclusivamente à cozedura de bebidas e geleiros alimentícos e não contentem qualquer componente à base de amIENTo.

• Este aparecido não está ligado a nenhum dispositivo de evacuação de produits de combustão. devendo ser instalado e ligado de acordo com os regulamentos em vigor. Dedicar especial atençao as dispositions aplicáveis em materia de ventilação.

• Não guarde no|móvel situado sob a placadecozinha produits de LIMPEZA ou PRODutos INFLAMÁVEIS (pulverizadores ou recipientes sob pressão, papeis, livros de receitas, etc.).

• Se utilizes alguma gaveta situada por baixo da plac, é conveniente não guardar objectos sensíveis ao calor (plácicos, papéis, bombas de aerosóis, etc...).

• Antes de qualquer intervenção, deslgue a placá da alimentação (eléctrica e gás).

• Se ligar aparehos electricos a uma tomada situada perto da plac, assegure-se de que o cabo de alimentacao não entra em contacto com as zonas quentes.

• Por quostoes de seguranca,deois de cada
  utilização,nao se esqueça de fechar a valvula
  de commando geral do gás canalizo ou a
  valvula da botija de gás butano/propano.

• Estas placas está assinaladas com a marca de conformidade CE.

• A instalação da placá é reservada aos instaladores e&Técnicos发展机遇.

• Antes da instalacao, certificque-se da compatibilidade das condições de distribuição local (natureza e pressao do gás) e da regulação da plac.

-Esta placacdecozinha cumpre os requisitos da norma EN 60335-2-6 relativa ao aquecimento dos moveis e da classe 3 no respeitantá a instalacao (conforme norma EN 30-1-1).

Atença As condica

inscritas não so na etiqueta existente na sola, mas también na embalagem.

Para no futuro encontrar fácilmente as referências do aparelho, aconselhamos a que as aponte na网页 "Servico Póss-Venda e Relações com o Consumidor" (esta网页 también lhe indica onde encontrar as referências no aparelho).

Se constatar o aparecido de alguma fenda na superficie do vidro, desligue imeditamente a placá de fonte de alimentação eletría e contacte o Servço Pós-Venda.

PROTECCAO DO AMBIENTE

PT

PROTEÇÃO DO AMBIENTE

• Os materiais de embalagem deste aparelho são reciclaveis. Por也是如此, participe na reciclagem dosleasedo contribua,assim, para a protecao do ambiente, depositandoos nos contentores municipais previstos para esteefeito.

• O seu aparecido contentemente inúnumeros materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que os apareiros usados não devem ser misturados com os restantes resíduos. A reciclagem

dos aparelhos organizepeelo fabricante sera,pois,efectuada nas melhores condições,de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos electricos e electrónicos. Dirija-se à-camera municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados,localizados mais perto da sua residência.

• Agradecemos, desde ja,a sua的合作acao na protecao do ambiente.

DESCRÊNCÉ DO APARELHO

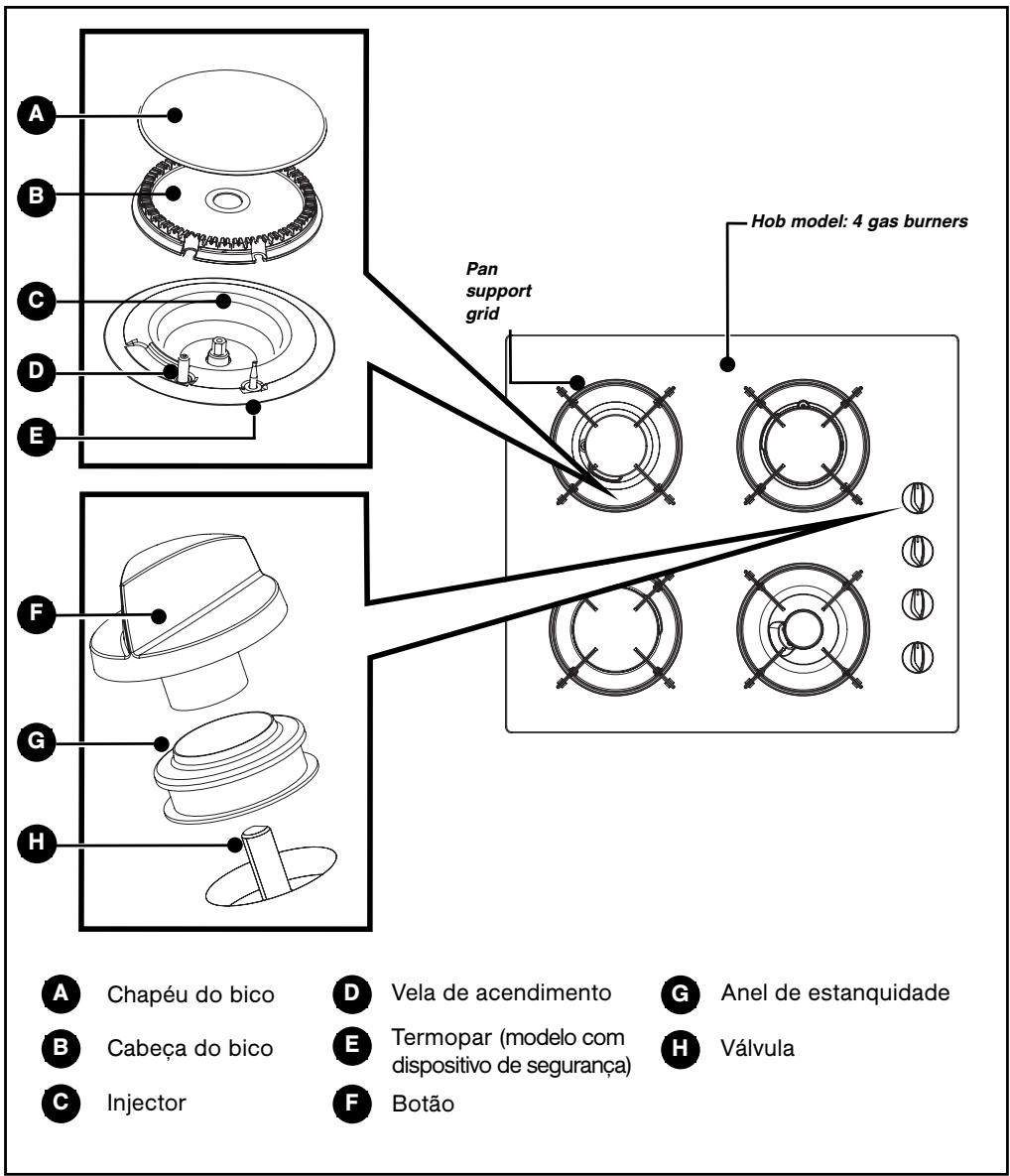

- DESCRIÇÃO DA PLACA DE COZINHA

Conselho Este guia d

Este guia de instalacao e de utilicao é valido para diversos modelos,elo que esposivel que constate algumas��enas dificenca entre a sua plac e as presentes descriacoes.

1 / INSTALLação DO APARELHO

PT

APARELHO
	Largura	Profundidade	Espessura	Modelo
Corte muitovel padrão	56 cm	49cm	segundo muitovel	60 cm
Corte muitovel padrão	26,5 cm	49cm	segundo muitovel	30 cm
Dimensões totais pormedia de banca de trabalho	71 cm	522cm	5 cm	60 cm
	31 cm	51 cm	5 cm	30 cm
Dimensões totais porbeço de繁忙amente找工作	55,4 cm	47cm	5,1 cm	60 cm
	26 cm	47cm	5,1 cm	30 cm

- ESCOLHA DO LOCAL DE INSTALAÇÃO

A plac de cozinha delve ser encastrada no tempo de um molev de所提供e com uma espessura minima de 3 cm, fabricado com materiais resistentes ao calor, ou entao revestido com materiais que possuem esse tipo de caracteristicas.

Para não dificultar o manuseamento dos utensílios de cozinha, evite colocar, quer à direita quer à esquerda da placá, um mover ou uma parede a menos de 30 cm这其中.

Se colocar una divisória horizontal por baixo da placía, esta deve situar-se imperativamente entre 10 cm e 15 cm em relação à parte superior da bancada de trabalho. Em todos os casos, não arrume pulverizadores nem recipientes sob pressão no compartmento que possa eventualmente existir por baixo da placía (ver capítulo "Instruções de segurança").

- ENCASTRAMENTO

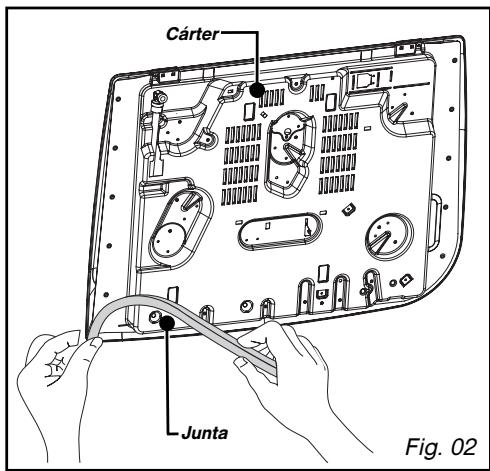

De modo a garantir a estanquidade entre a placá e a bancada de trabalho, cole a junta fornecida na bolsa antes da instalação da placá:

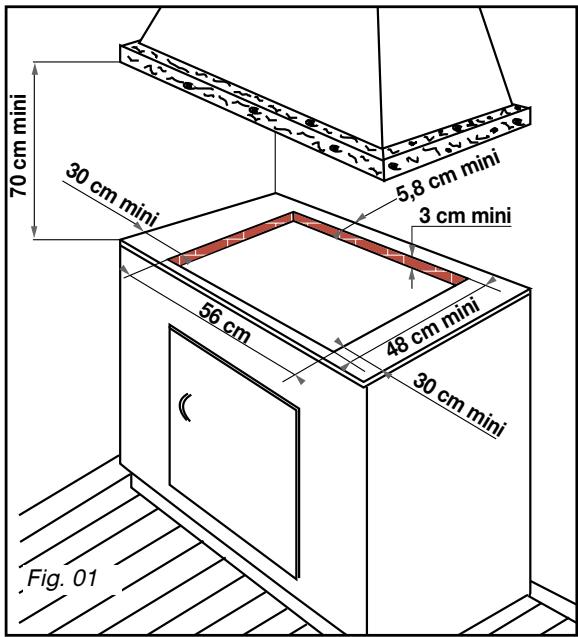

Respeitar as indentações do esquema (Fig. 01).

• Retire as grelhas de suporte das panelas, os chapéus dos bicos e as cabecas dos bicos, sem se esquecer de anotar as respectivas posições.
  -Vire a placacoloque-a com precauacao em cima da abertura do movel para nao danificar os botoes nem as velas de acendimento.
• Para garantir a boa vedação entre o capter e a bancada de trabalho, cole a junta de espuma no contorno exterior do capter (Fig. 02).

1 / INSTALLação DO APARELHO

CONSELHOS PARA O ENCASTRAMENTO

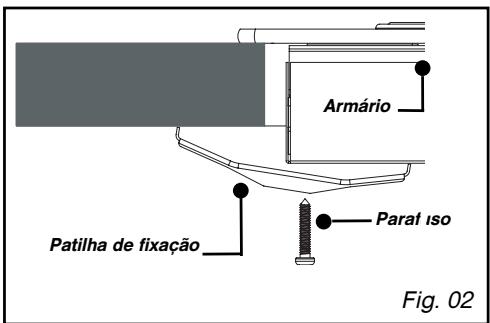

Patilha de fixação

• Coloque a placía de cozinha na abertura do móvel de所提供, tendo o cuidado de puxar a placía para si.
• Instale as cabecas dos bicos, os chapéus e as grelhas de suporte para as panelas.

Ligue a placarao systemadegas (ver capitulo "Ligacao de gás")eacorrentelectrica (ver capitulo"Ligacaoelctrica).

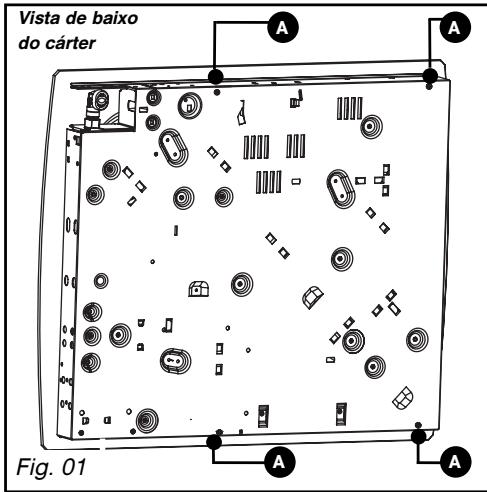

• Se desejar, poderá imobilizar a placar com as quatro patilhas e os parafusos fornecidos (Fig. 02), que se fixam acos quatro cantos do capter. Utilize obligatoriamente os orificios previstos para esteefeito, conforme indicado na imagem acima (Fig. 01).

• Pare de enroscar quando a patilha começar a deformar-se.

Não utilizesaparafusadora.

LIGACAO ELECTRICA

A plac deve ser ligada a rede 220-240 V\~ monofasia atraves de una tomadia elctrica de 2 plos ^+ terra) normalizada CEI 60083 ou de um dispositivo de corte omnipolar, em conformidade com as regulamentoaos em vigor.

A ficha da tomada de corrente deve ficar acessivel antes a instalacao.

SEÇÃO DO CABO A UTILizar
	220-240 V~ - 50 Hz
Cabo H05V2V2F -T90 Ref. SPV: 77x9060	3 condutores entre os quais 1 para a terra
Secção dos condutores em mm2	1
Fusível	10 A

Atença

O fio de protecção (verde/amarelo) é ligado ao borne de terra do aparelho e deve ser ligado ao borne de terra da instalação. O fusivel da instalação deve ser de 10 amperes. Se estiver danificado, o cabo de alimentação devera ser substituido por um cabo ou por um Conjunto especial, que poderá ser adquirido muito do fabricante ou do seu Servço Pós-Venda.

Conselho

Autilização de um fogão a gás occasiona a produção de calor e de humidade no local de instalação. Por istso, certificado-se de que a sua cozinha tem um bomsystemade ventilação:mantha abertos os orificios de ventilação natural da sua residência ou instale umdispositivo de ventilação mecânia (exaustor com ventilação mecânia).O uso intensivo e prolongado do aparelho pode necessitar de uma ventilação complementar, comoAbrirajanelaoucriarumaventilação mais eficaz,oualready augmentarapotência da ventilação mecânia,se estaexistir(é necessário um fluxo minimo de ar de 2m^3 /h por kWde potência de gás).

Exemplo : 60 cm - 4 bicos de gás

Potência total: 0,85 + 1,5 + 2,3 + 3,1 = 7,75 kW

$$ 7. 7 5 \mathrm {k W} \times 2 = 1 5. 5 \mathrm {m} ^ {3} / \mathrm {H} \mathrm {d e} $$

$$ \begin{array}{l} \text {d e b i t o m i n i m o .} \end{array} $$

1 / INSTALLação DO APARELHO

PT

LIGACAO DO GAS

- Notas preliminares

Se a placá de cozinha estiver instalada por cima de um forno ou se a proximidade de outros apareiros produtores de calor, pode provocar um risco de aquecimento da ligação, é obligatório uma ligação com tubos rígidos.

No caso de se'utilizar um tubo flexivel ou um tubo maleavel (como é o caso do gás butano), este não deverá entrada em contacto com partes MQeis do armario nem passar em zonas que possam ser obstruidas.

A ligação do gás deve ser realizada em conformidade com a legisção em vigor no País da instalação.

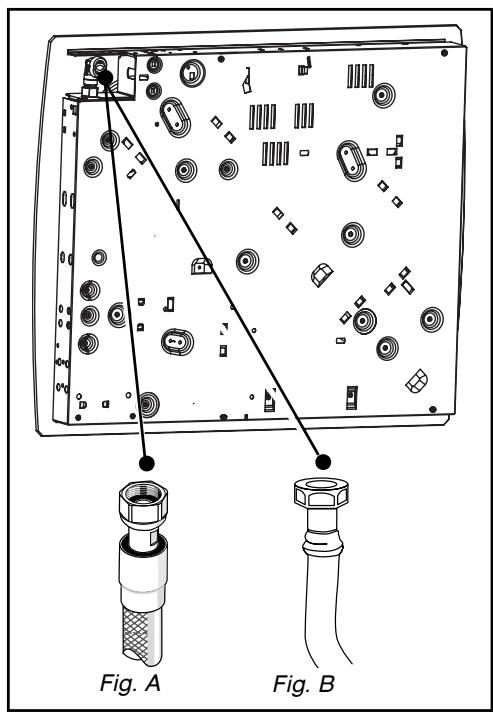

Gás distribuído por canalização de gás natural

Por quostoes de seguranca, outilizador devera escolher exclusivamente una das 3 segunte ligações:

—Ligacao com tubo rigido em cobre com encaixes mecancios aparafusaveis (apelacao da norma de gas G1/2).Efectue a ligacao directamente na extremidade do cotovelo montado no aparelho.

Ligaço com tubo flexivel metalico (inox) ondulado com encaixes mecânicos aparafusáveis cujo tempo de vida é ilimitado (Fig. A).

—Ligaço com tubo flexivel em borracha reforçada com encaixes mecânicos aparafusáveis cujo tempo de vida é de 10 anos (Fig. B).

Atença Se quando

Se quando efectuar a ligação de gás da placá, tiver de mudar o sentido do cotovelo montado na mesma:

① Substitua a anilha de estanquidade.
② Aperte a porca do cotovelo, semultrapassar o binario de aperto de 17 N.m.

1 / INSTALLação DO APARELHO

- Gás distribuído em botija ou reservatório (gás butano/propano)

Por quostoes de segurance, outilizador devera escolher exclusivamente una das 3 seguintes ligaocoes:

—Ligação com tubo rígido em cobre com encaixes mecânicos aparafusáveis (apelação da norma de gás G1/2). Effectue a ligação directramente na extremidade do cotovelo montado no aparecido.

— Ligação com tubo flexível metalico (inox) ondulado com encaixes mecânicos aparafusáveis cujo tempo de vida é ilimitado (Fig. 01).

—Ligação com tubo flexivel em borracha reforçada com encaixes mecânicos aparafusáveis cujo tempo de vida é de 10 anos (Fig. 02).

Numa instalação já existente, épossível utilizes um tubo flexivel equipado com braçadeiras de aperto cujo tempo de vida é de 5 anos. Nesse caso, é necessário utilizes uma extremidade, sem esquecer de colocar uma anilha de estanquidade entre a referida extremidade e o cotovelo da placá (Fig. 03).

Conselho

A extremidade e a anilha de estanquidade podem ser adquiridas muito do Servico PóS-Venda.

Atença

Aperte a extremidade sem ultrapassar um binário de 25 N.m.

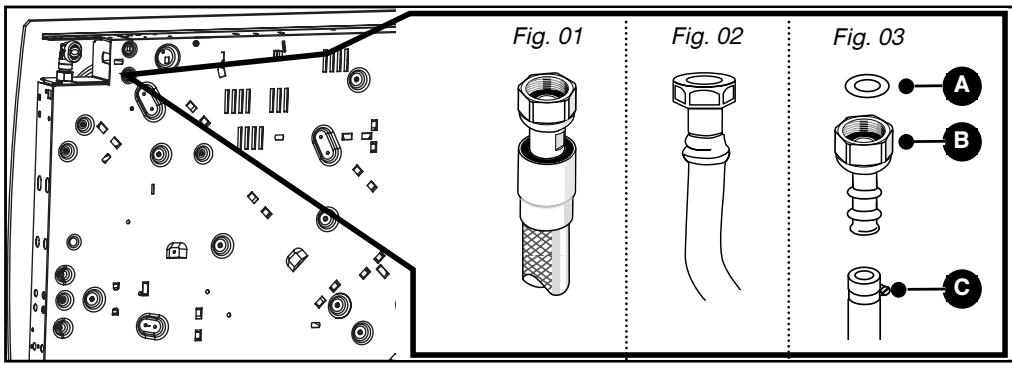

Anilha de estanquidade (não inclua)
B Extremidade (não inclua)
C Braçadeira de aperto (não incluída)

Atença

• Todos os canos maleáveis e tubos flexíveis cujo tempo de vida é limitado devem ter um comprimento máximo de 2 metros e estar acessivos em todo ou seu comprimento. A substituição dosxismos deve efectuar-se antes de atingida a data limite deutilização (indicada no tubo).Apos a instalação, e independenteamento do meio de ligação escolhido,verifique a estanquidade da ligação,usando uma soluçao deágua e sabão.

1 / INSTALLação DO APARELHO

PT

MUDANCA DE GÁS

Atença Esta place

Esta placacozinhoefornecida previamente regulada para o gas natural. Os injectores necessarios para a adaptação acos gases butano/propano encontrar-se na Bolsa que contente this guia.

Conselho

Cada vez que Mudar de gás, marque a casa que corresponde ao novo tipo de gás na etiqueta existente na bolsa. Ver parágrafo "Ligação de gás" correspondente.

Em cada mudança de gás,deerasuccessivamente:

-Adaptar a ligation do gás
- Substituir os injectores
- Regular os redutores das valvulas.

• Adapte a ligação do tipo de gás: consulte o parágrafo "Ligação de gás".
• Substitua os injectores, procedendo como se segue:

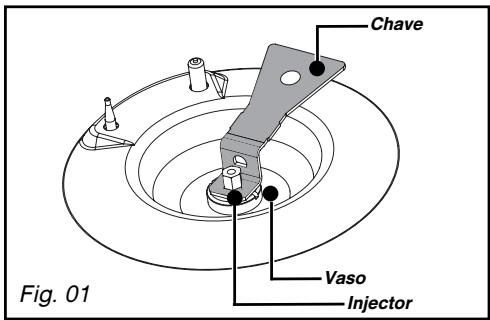

-Com a chave fornecida,desaperte os injectores situados no fundo de cada vaso e(depais retire-os (Fig.01).
-Instale os injectores do gás correspondente no lugar dos anteriores, colocando-os de acordo com as indicações dos injectores e com aanela de caracteristicas dos gases aparecendo no final do capítulo; para tal:
— Aperte-os primeiromanualmente até bloquear o injector.
Depois, aperte bem os injectores com a chace.

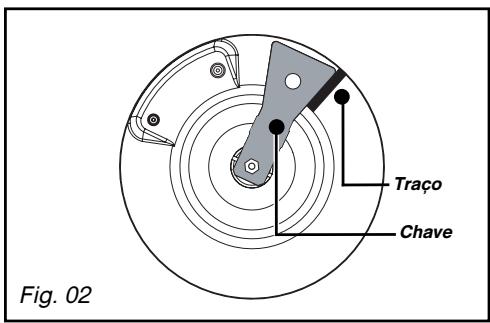

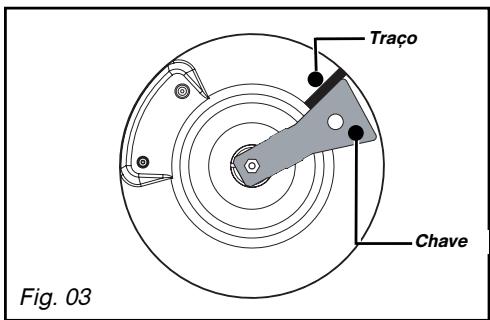

- Com um lápis, faça um traco na placá de formalha, tal como indicado (Fig. 02).
- Rode a chave no sentido dos ponteiros do relógio até otraço aparecer no outras lado (Fig. 03).

Atençao Niau ultran

• Não ultrapassar está limite para não correr o risco de danificar o produto.

• Montar nowamente as cabecas dos bicos, os chapéus e as grelias de suporte das panelas.

1 / INSTALLação DO APARELHO

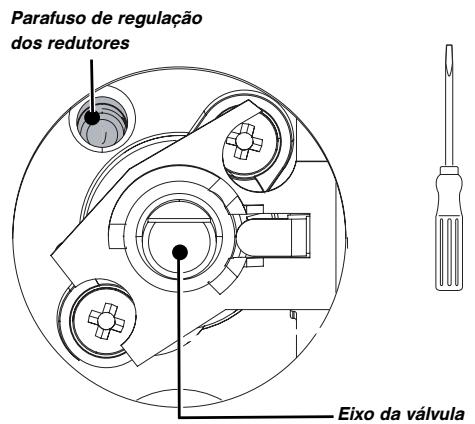

• Regular os redutores das valvulas: estes encontrar-se por baixo dos botões (Fig. 04).
• Proceda valvula por valvula.

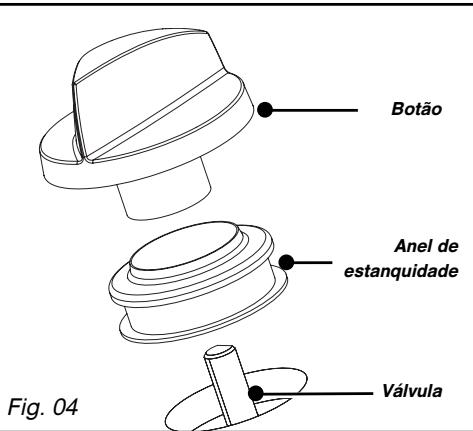

  Retire os botões e os anéis de estanquidade, puxando-os para cima.

- Passagem do gás natural para ao gás butano/propano

• Com uma chave de fendas pouco, aperte a fundo o parafuso de regulacao dos redutores de latao (amarelo) (Fig. 05), no sentido dos ponteiros do relógio.
• Volte a instalar os anéis de estanquidade e os botões, colocando-os de acordo com o seu sentido de orientação. Verifique se os botões está devidamente inseridos.

- Passagem do gás butano/propano para o gás natural ou para ar butanado/propanado

• Com uma chave de fendas pouco, desaperte o parafuso de regulacao dos redutores de latao (amarelo) (Fig. 05), desaparafusando 2 voltas no sentido contrario ao dos ponteiros do relógio.
  -Volte a instalar o botão.
• Acenda o bico no máximo e passe para a posicao minima.
• Retire novamente o botão e rode o parafuso de regulação no sentido dos ponteiros do relógio até obter a posicao mais baixa antes de as chamas se extinguirem.
• Volte a instalar o anel de estanquidade e o botão.
• Faça various exercéricos de passagem de débito máximo para ominimum: a chama não delve apagar-se; se isso suceder, desaperte o parafuso de regulacao até a chama ter umaforcadequada durante estes exercéricios.
  -Montar novamente as cabecas dos bicos, os chapéus e as grehas de suporte das panelas.

Fig. 05

1 / INSTALLação DO APARELHO

PT

• Localização dos injectores

O quadro abaixo indica as implantacoes dos injectores na placu de cozinha, em funcao do gasutilizzato.

O número está assinalado no THRIO injector.

Exemplo:

indicação do injector 95

MODELOS*

Placa 60 cm 3 bicos de gás + 1 placá electrica

Gás natural

Gás butano/ Propano

Ver capítulo "Descrição da parte de cima da placar"

1 / INSTALLação DO APARELHO

• Characterística do gás

Aparelho destinado a ser instalado em:GB.........cat : II2E+3+PT..........cat : II2H3+Fluxo horário abaixoa: a 15°C sob 1013 mbar	Butano G30 28-30 mbar	Propano G31 37 mbar	Gás natural G20 20 mbar	Gás natural G25 25 mbar	Ar propanado Ar Butanado G130 8 mbar
BICO RAPIDOIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido(com/sem segurança) (kW)Dêbit horário (g/h)Dêbit horário (l/h)	78 2,25 0,830 164	78 2,25 161	121 2,30 0,870 219	121 2,30 0,870 255	215 2,40 0,650 336
BICO GRANDE RAPIDOIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido(com/sem segurança) (kW)Dêbit horário (g/h)Dêbit horário (l/h)	88 3,10 0,830 225	88 3,10 221	137 3,10 0,870 295	137 3,10 0,870 343	340 2,90 0,870 406
BICO SEMI-RAPIDOIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido (com/sem segurança)(kW)Dêbit horário (g/h)Dêbit horário (l/h)	62 1,45 0,620 105	62 1,45 104	94 1,50 0,615 143	94 1,50 0,615 166	165 1,50 0,400 210
BICO AUXILIARIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido (com/sem segurança)(kW)Dêbit horário (g/h)Dêbit horário (l/h)	45 0,75 0,300 55	45 0,75 0,350 54	63 0,85 0,350 81	63 0,85 0,350 94	C12 1,00 0,350 140
PLACA COM 4 BICOS DE GÁSDêbit calorífico total (kW)Dêbit maximo (g/h) (l/h)	7,55 549	7,55 540	7,75 738	7,75 858	7,80 1092
PLACA 3+1 PLACA ELECTRICA 1500 WCOM GRANDE RAPIDODêbit calorífico total (kW)Dêbit maximo (g/h) (l/h)	6,10 444	6,10 438	6,25 595	6,25 692	6,30 882
PLACA 2 BICOS DE GÁSDêbit calorífico total (kW)Dêbit maximo (g/h) (l/h)	4,55 330	4,55 325	4,60 438	4,60 509	4,40 616

2 / UTILIZACHO DO APARELHO

PT

DESCRIÇÃO DA PARTE DE CIMA

Modelo 4 bocas de gás TG/

Modelo 2 bocas de gás TG/

Cada bico é alimentado por una valvula cuja abertura é feita, correngando e girando no sentido invenso ao dos ponteiros do relógio.

O punto "●" corresponde ao和地区 de válvula.

• Escolha o bico que pretende usar com o auxílio dos símbolos situados perto dos botões (ex.: Bico traseiro direito ).

Esta placapossui umsystemade acendimento dos bicos integrado nos botoes.

• Para acender um bico, corregue no botão e rode-o no sentido invenso ao dos ponteiros do relógio conducindo-o para o maior

• Continue aregar no botão para desencadear uma série de faíças às o bico se acender.

Para reduzir o débito, orientar o botão entre o symbolo e o symbolo.

Fig. 01

Conselho

Quando um botão ficar dificil de

rodar, não o force. Solicite com urgência a intervenção do instalador.

Em caso de extinção acidental da chama, basta acender de novo normalmente, seguido as instruções de acendimento.

Cada bico é controlado por uma valvula equipada com um dispositivo de segurarque, em caso de extinção acidental da chama (derrame, correntes de ar, etc.), corta rápida e automaticamente a alimentação de gás e impede que este se escape.

Para reduzir o débito, orientar o botão entre o symbolo e o symbolo

Atença - Continua

• Continuar a correbar bem no botão

• Que bico utiliser em funcao do recipiente?

Diàmetro do recipiente	Diàmetro do recipiente	Uso
20 a 30 cm	Coroa dupla
16 a 22 cm	Rápido	Alimentos a frutar rapidamente
12 a 20 cm	Semi-rápido	Molhos - Aquecidonto
8 a 14 cm	Auxiliar	Apurar

Atenção

• Ajuste a coroa das chamas de modo a que estas não exceedam o contorno do recipienthe (Fig. 01).

• Não utilize recipientes de fundo concavo ou convexo sem o suporte adequado (Fig. 02).

• Não utilize recipientes que cubram parcialmente os botões (Fig. 03).
• Não deixe funciona os bicos de gás com recipientes vazios.
• Não utilize difusores, torradeiras, grelhadores de carne em aço e outros recipientes com os pés pousados ou raspando na parte superior do vidro

GOOD

BAD

Fig. 01
CONVEX

CONCAVE

Fig. 02
Fig. 03

2/UTILIZACAO DO SEU APARELHO

- RECIPIENTES MAIS ADAPTADOS PARA A PLACA ELECTRICA (consoante o Modelo)

Utilize recipientes com fundo plano, que se ajustem perfeitamente à superficie do disco:

• em aço inoxidável com fundo trimetálico espesso ou "sandwich",
  — em alúnio comargo (liso) espesso,
  — em aço esmaltado.

- ACENDER A PLACA ELECTRICA (consoante o Modelo)

Posicao o botão no número indicator que convém à cozedura pretendida (Fig. 01) (ver tabela de cozeduras no final do guia). O sinal luminoso de acendimento do disco acende-se.

Na primeira'utilisation, deixe aquecer a placar durante 3关键时刻 sem recipientes em cima, para endurecer o revestimento.

Conselho

• Utilize recipientes com tamanho adaptado: o diametro do fundo deve ser igual ou superior ao diametro do disco eletrico (Fig. 02).

• Acabe os cozinhados, colocando o botão na posicao de paragem "0" a fim de beneficiar do calor acumulado na plac.

• Sempre que possivel, tape os recipientes com tampas para reduzir as perdas de calor por evaporação.

Cuidado

Não deixe o disco eletrico funcional sem recipientes (salvo durante a primarya Utilização) ou com recipientes vazios.

Cuido A placelé

A placé eletrica continua quando durante algo tempo antes de o botão tem sido colocado na posção "O". Não tocar esta zona para fazer queimaduras.

3 / MANUTENÇÃO CORREnte DO APARELHO

PT

LIMPAR O APARELHO

LIMPEZA	COMO LIMPAR?	PRODutos/ACCESSORIOS A UTILizar
Das velas e dos injectores	Em caso de engorduramento das velas de acendimento, limpe-as com uma escovinha de pêlo duro (não metálica). O injector de gás encontrar-se no centro do bico em forma de vaso. Durante a limpeza,*tente não obstrui-lo,.POIS ISSO perturbaria o desempinho da plac. Em caso de entupimento,utilize um alfinete para desobstruir o injector.	. Escovinha de pêlo duro. . Alfinete
Das grelavas e dos bicos de gás	Em caso de manchas persistentes,utilize um detergente em creme não abrasivo edeois exxagúe com água limpa. Limpe cuidadosamente as diversas peças do bico antes de voltar a utilizes a plac de cozinha.	. Detergente suave em creme para esfregar. . Esponja sanitária.
Da placaléctrica	- A placa de aquecimento está protegida com um revestimento preto,poel que se deve evaporar o uso de detergentes abrasivos. Após cada utilização,limpe-a com um pano embebido com um produto gorduroso.- Se a placa vier a enferrujar,remova-a e recupere o revestimento preto com um produto renovador para altas temperatas em vendal livre.	. Produto renovador em vendal livre.
Da parte superior do vidro	- Limpe comágua quando e enxegue. No caso de nódoas resistentes,utilize produits especialis para vidro vitrocerámico.	- Esponja sanitária. - Produtos especials vidro vitrocerámica (ex.: Cera-clean).

Para preservar o seu aparelho, recomendamos a utilizesyo de produits de limpeza Clearit.

A mestria dos professionais ao servivo dos particulares.

A Clearit propue-Ihe produits professionais e soluues adequadas para a limpeza dixria dos seuis electrodomsticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produits esta marca bem como uma vasta gama de acessorios e consumvweis.

Atença

Nunca limpe a placanVENTORY esta estivera una functionar. Deslige todos os comandos electricos e todos os comandos electricos e gás.

Conselho

• Lave, de preferência, os elementos da placà à maior em vez de os lavar na区内 de lavar louça.

• Não utilize o esfregão das esponjas para limpar a placá de cozinha.

• Não utilizeirasinaes delimpeza a vapor.

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

DURANTE A UTILIZACAO

SE CONSTATAR QUE:	O QUE SE DEVE FAZER:
• Acendimento dos bicos:Não há faíscas ao se correbar nos botões.	Verifique a ligation电解tica da placá de cozinha.Verifique se as velas de acendimento está limpas.Verifique se os bicos estoadimpos e bem montados.Se a placá estiver encravada na bançada de trabalho,verifique se as patilhas de fixação não está deformadas.Verifique se os anéis de estanquidadeNJOs para do sítio.
• quando se correça num botão,hahrodução de faíscas em todos os bicos ao mesmo tempo.	É normal. A funcção de acendimento é centralizada e comanda todos os bicos em simultâneo.
• No minimo, o bico apaga-se ou então aschamas são importantes.	Evite fortes correntes de ar na cozinha.Verifique se os injectores instalados correspondem ao gásutilizando(verar localização dos injectores no capítulo "Mudança de gás").Nota:as placas de cozinha vem predefinidas da fábrica para o gáscanalizado(gás natural).Verifique se os parafusos está devidamente regulados no minimo (verparágrafo"Mudança de gás").
• As chamas têm um aspecto irregular.	Verifique o estado de limpeza dos bicos e dos injectoresNJOsBAIXOdo bicos, a montagem dos outros, etc...Verifique se a botija tem gás sufiente.
• Durante a cozedura, os botões ficamquentes.	Utilize panelas preocupas nos bicosNJOsBAIXOsu grandes recipientes devem ser colocados nos bicosmaiores, os maisafastados do botões.Colocar as panelas bem no centro do bico, semque estas fiquem em cima das botões.
Se apla estiver provido do dispositivo de segurançado gás: quando se acumbe apla, as chamas acendem-se e,deois,apagam-se de imedito assim que se deixa de premir o botão.	Carregue bem nos botões e mantenha a pressão durante osaguésometimesapós or apropecimento das chamas.Verifique se as peças do bico está bem instaladas.Verifique se os anéis de estanquidadeNJOsBAIXOnão está fora do sítio.Evite fortes correntes de ar na cozinha.Acenda o bico antes de colocar a panela.

5 / TABELA DE COZEDURAS

GUIA DE COZEDURA A GÁS

	PREPARACÔES	TEMPO	GRANDE RÁPIDO	RÁPIDO	SEMI-RAPIDO	AUXILIAR
SOPA	Caldos	8-10关键时刻	X	X
	Sopas espessas
PEIXE	Cozido	8-10关键时刻	X
	Grelhados	8-10关键时刻	X
MOLHOS	Holandés, Béarnaise	10关键时刻			X	X
	Bechamel, aurore				X	X
LEGUMES	Endívias, espinares	25-30关键时刻	X
	Ervilhas cozinhadas		X	X
	Tomates à moda provençal	15-20关键时刻	X	X
	Batatas alouradas		X	X
	Massas		X
CARNE	Bife	90关键时刻	X
	Guisado de carnes brancas		X
	Escalope frito	10-12关键时刻	X
	Tournedos	10关键时刻	X
FRITOS	Batata fritta	90关键时刻	X
	Rissósis		X
SOBREMESAS	Arroz-doce	25关键时刻	X		X	X
	Compotas de fruta		X		X
	Crepes	3-4关键时刻	X	X
	Chocolate	3-4关键时刻				X
	Leite-creme	10关键时刻			X	X
	Café (cafeteira pequena)					X

GUIA DE COZEDURA ELECTRICA

	PREPARACOÉS	VIVO6	FORTE5	MÉDIO34	COZEDURA LENTA2	MANTERQUENTE1
SOPAS	CaldosSopas de legumes espessas	X X	X X	X
PEIXE	Molho de escabecheCongelados	X X	X X	X
MOLHOS	Espessocom manteiga			X
LEGUMES	Endivias, espinafresLegumes secsBatatas cozidaBatatas alouradas		X X X	X X
CARNE	BifesGrelhados	X	X
FRITOS	Batatas fritas		X
VARIANTEN	Frutas cozidasCrepesCreme ingrêsChocolate derretidocompotasLeiteMassaArroz doceManter quente	XX	X X	X X
						X

6 / AFTER-SALES SERVICE

EN

Qualquer intervenção no seu aparecido deve ser realizada:

-querpelo seurevendedor,
-quer por otheroprofessional qualificado autorizzato pelamarca.

Ao chamá-los, indique a referencia completeness do seu(AParalho (modelo, tipo e numero de série).Estas informacoes figuram na placacde identificacao fixada no aparelho.
