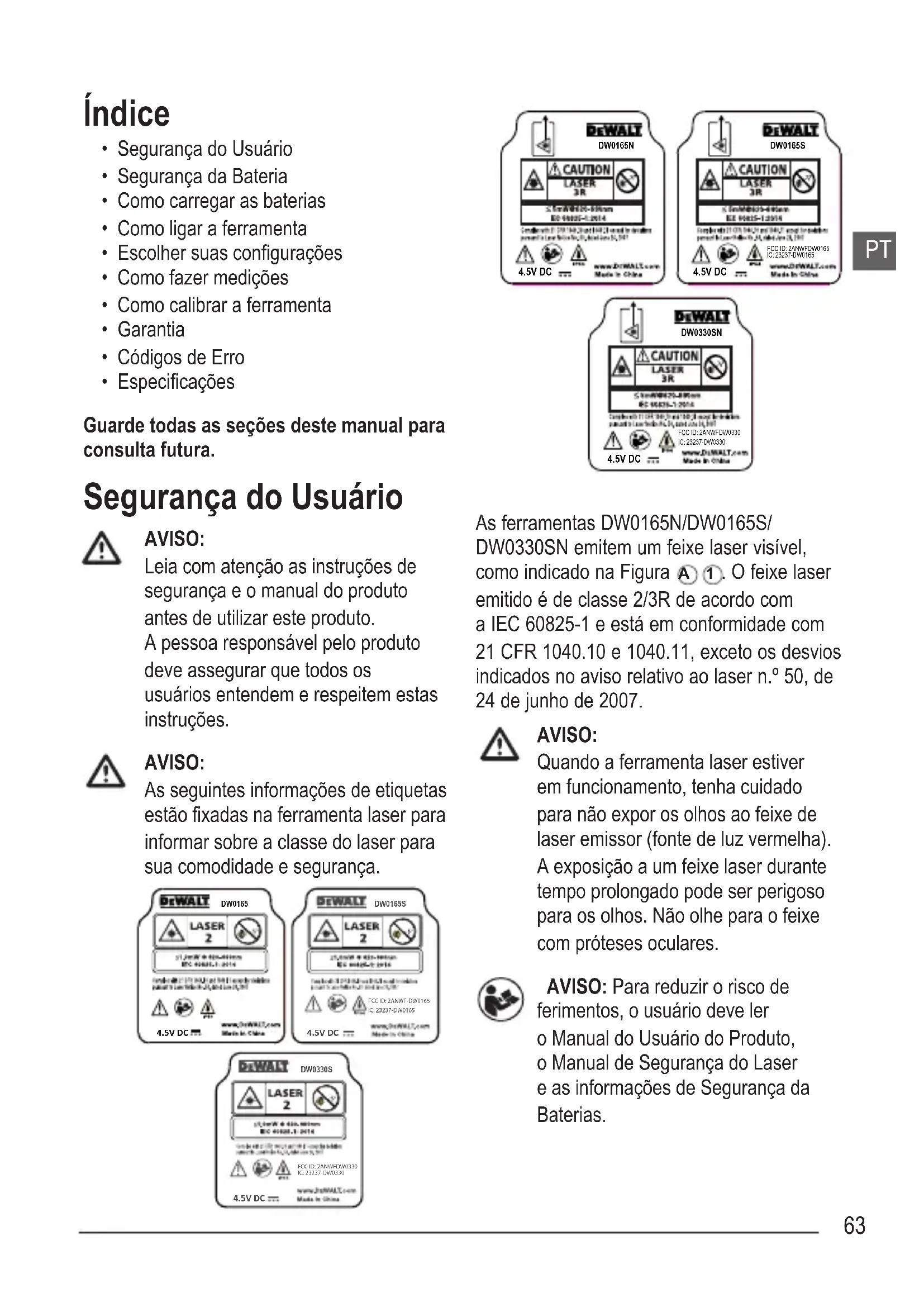

MANUAL DE UTILIZADOR DXH40FA DEWALT

• Segurança do Usuário

• Segurança da Bateria

• Escolher suas congurações

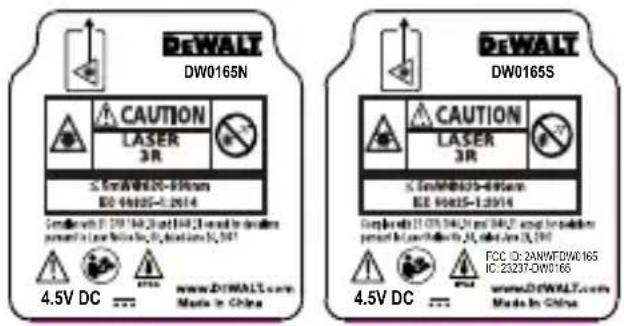

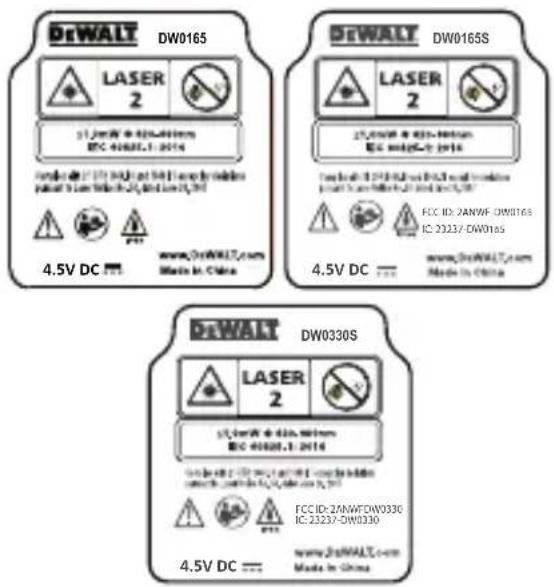

• Especicações Guarde todas as seções deste manual para consulta futura. Segurança do Usuário AVISO: Leia com atenção as instruções de segurança e o manual do produto antes de utilizar este produto. A pessoa responsável pelo produto deve assegurar que todos os usuários entendem e respeitem estas instruções. AVISO: As seguintes informações de etiquetas estão xadas na ferramenta laser para informar sobre a classe do laser para sua comodidade e segurança. DW01654.5V DCDW0165SFCC ID: 2ANWF-DW0165IC: 23237-DW01654.5V DCDW0330SFCC ID: 2ANWFDW0330IC: 23237-DW03304.5V DCDW0165S 4.5V DC FCC ID: 2ANWFDW0165IC: 23237-DW0165DW0165N 4.5V DC DW0330SN 4.5V DC

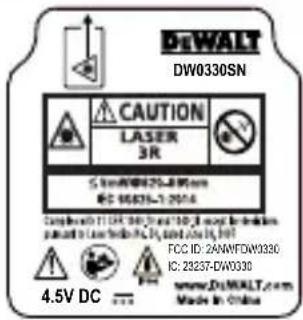

FCC ID: 2ANWFDW0330IC: 23237-DW0330

As ferramentas DW0165N/DW0165S/ DW0330SN emitem um feixe laser visível, como indicado na Figura

. O feixe laser emitido é de classe 2/3R de acordo com a IEC 60825-1 e está em conformidade com 21 CFR 1040.10 e 1040.11, exceto os desvios indicados no aviso relativo ao laser n.º 50, de 24 de junho de 2007. AVISO: Quando a ferramenta laser estiver em funcionamento, tenha cuidado para não expor os olhos ao feixe de laser emissor (fonte de luz vermelha). A exposição a um feixe laser durante tempo prolongado pode ser perigoso para os olhos. Não olhe para o feixe com próteses oculares. AVISO: Para reduzir o risco de ferimentos, o usuário deve ler o Manual do Usuário do Produto, o Manual de Segurança do Laser e as informações de Segurança da Baterias.PT

Conformidade FCC Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. O funcionamento está sujeito às duas condições seguintes: (1) Este dispositivo não pode causar interferências nocivas, e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado. Declaração da FCC Este equipamento foi testado e está em conformidade com os limites de um dispositivo digital de classe B, em conformidade com a parte 15 das regras da FCC. Estes limites foram concebidos para fornecer uma proteção razoável contra interferências nocivas em uma instalação residencial. Este equipamento gera, utiliza e pode irradiar radiofreqüência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por radiocomunicação. Esse dispositivo é uma unidade portátil. O limite de exclusão é de 0,887<3. Contudo, não há garantia que não ocorram interferências em uma instalação especíca. Se este equipamento realmente causar interferências prejudiciais na recepção de televisão ou rádio, o que pode ser vericado ao ligar e desligar o equipamento, o usuário deve tentar corrigir as interferências realizando uma ou mais das medições seguintes: - Reoriente ou reposicione a antena de recepção em outra posição. - Aumente a distância entre o equipamento e o receptor. - Ligue o equipamento na tomada em um circuito diferente (não deve ser o mesmo circuito ao qual está ligado o receptor). - Consulte o fornecedor ou um técnico de rádio/televisão para obter ajuda. Segurança da Bateria AVISO: As baterias podem explodir ou vazar substâncias, e assim causar ferimentos graves ou incêndio. Para reduzir o risco: Siga SEMPRE todas as instruções e avisos indicados na etiqueta e embalagem das baterias. NÃO provoque um curto-circuito nos terminais das baterias. NÃO carregue baterias alcalinas. NÃO misture baterias novas e antigas. Substitua todas as baterias ao mesmo tempo por novas da mesma marca e do mesmo tipo. NÃO misture os produtos químicos das baterias. NÃO coloque as baterias no fogo. Mantenha SEMPRE as baterias longe do alcance das crianças. Retire SEMPRE as baterias do equipamento caso não utilize o dispositivo durante vários meses. NOTA: Tenha certeza de que esteja utilizando as baterias recomendadas. NOTA: Tenha certeza de que as baterias estejam inseridas corretamente, e com a polaridade correta. Como carregar as baterias

Puxe para cima a peça de terminação na parte de trás da ferramenta (Figura

Puxe para cima a trava do compartimento das baterias na parte de trás da ferramenta (Figura

Empurre a tampa do compartimento para baixo até se encaixar no respetivo lugar (Figura

Quando a ferramenta estiver ligada (ON), o nível de carga das baterias aparece no display (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser. Como escolher suas congurações Configuração de desligamento automático Por defeito, a ferramenta se desliga automaticamente depois de 90 segundos sem nenhum botão ou opção serem selecionados. Para alterar o tempo de desligamento automático, siga esses passos.

Na primeira tela (Figura

), pressione em para ver o Menu Principal.

Em o Menu de Configurações (Figura

• Pode escolher desligar a ferramenta após 30 seg., 60 seg., 90 seg., ou 300 seg.

• Para manter sua ferramenta ligada até você a desligar manualmente (pressionando durante 10 segundos), selecione

Pressione em para salvar sua configuração. Configuração de intensidade de luz da tela Por defeito, a tela da ferramenta está configurada com uma intensidade de luz de 25%. Para alterar esse nível de intensidade, siga os passos seguintes.

Na primeira tela (Figura

), pressione em para ver o Menu Principal.

Em o Menu de Configurações (Figura

Selecione o nível de intensidade de luz desejado: 25%, 50%, 75%, ou 100%.

Pressione em para salvar sua nova configuração. Como desligar o som Por defeito, a ferramenta emite um beep cada vez que faz uma medição. Pode desligar esses beeps.

Na primeira tela (Figura

), pressione em para ver o Menu Principal.

Em o Menu de Configurações (Figura

selecione e pressione para visualizar .

Pressione em para salvar sua configuração. Como alterar a unidade de medida ft/m Por defeito, a ferramenta apresenta as medidas em polegadas (74 9/16 in). Pode alterar as unidade de medida para frações de pés (6'02"9/16), metros (1.8940 m), pés decimais (6.21 ft), ou polegadas decimais (3.21 in).

Na primeira tela (Figura

), pressione em para ver o Menu Principal.

Em o Menu de Configurações (Figura

Pressione em para salvar sua configuração. Como selecionar a posição de sua ferramenta Por defeito, as distâncias são medidas a partir do fundo da ferramenta até uma parede ou um objeto (Figura

). Para medir distâncias a partir de uma localização diferente da ferramenta, siga esses passos.

Na primeira tela (Figura

), pressione em para ver o Menu Principal.

Selecione a posição da ferramenta.

• Para medir a partir do topo da ferramenta (Figura

• Para medir a partir da conexão tripé da ferramenta (Figura

• Para medir a partir de uma esquina, ou outro local de difícil acesso com a peça de terminação aberta (Figura

) para medir a partir da extremidade da peça de terminação.

Pressione em para salvar sua nova configuração. Como fazer medições Como medir distâncias

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Direcione o laser da ferramenta (Figura

) à parede ou objeto que pretende medir a distância (Figura

Pressione para medir a distância entre a ferramenta e a parede ou o objeto.

No fundo da tela, pode ver a medida atual (Figura

Par fazer uma nova medição, pressione para mover a medição de corrente para a linha anterior no display. Em seguida, repita os passos 4-6. Como somar 2 medições Você pode somar duas medições para obter uma medição total das duas distâncias (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Pressione para indicar que pretende somar duas medições.

Aponte o laser da ferramenta na direção da parede ou objeto que pretende medir a distância (Figura

Pressione para medir a distância entre a ferramenta e a parede ou o objeto.

Direcione o laser da ferramenta para a parede ou objeto seguinte (Figura

Pressione para medir a distância e adicioná-la à medição anterior.

Visualize o total das duas medições na parte inferior do display (Figura

Como subtrair 2 medições Você pode subtrair uma medição da outra (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Pressione para indicar que pretende subtrair uma medição de outra.

Aponte o laser da ferramenta na direção da parede ou objeto que pretende medir a distância (Figura

Pressione para medir a distância entre a ferramenta e a parede ou o objeto.

Aponte o laser da ferramenta na direção da parede ou objeto que pretende subtrair à primeira medição (Figura

Pressione para medir a distância e subtraí-la da medição anterior.

Visualize o total das duas medições na parte inferior do display (Figura

Como medir continuamente Para fazer várias medições enquanto estiver se deslocando, mude para o modo Medição Contínua (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Direcione o laser da ferramenta (Figura

) à parede ou objeto que pretende medir a distância (Figura

Na parte inferior do display verifique a medição atual (Figura

Para fazer a medição atual (da parte inferior da ferramenta até a parede ou o objeto) e sair do modo Medição Contínua, pressione . Para fazer uma nova medição, pressione para mover a medição atual para a linha anterior no display. Em seguida, repita os passos 4-7. Área de medição Pode medir a área de uma parede, um piso ou um objeto (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Meça a largura (Figura

• Aponte a parte superior da ferramenta para um lado da parede, piso ou objeto.

• Posicione a ferramenta em uma extremidade da parede, piso ou objeto e aponte o ponto do laser ao longo da largura. (Figura

• Pressione para exibir a medição da largura na parte superior do display.

Meça o comprimento (Figura

• Posicione a ferramenta em uma extremidade da parede, piso ou objeto e aponte o ponto do laser ao longo do comprimento. (Figura

• Pressione para exibir a medição do comprimento na segunda linha do display.

Visualize a medição de Área na parte inferior do display (Figura

Como somar/subtrair 2 áreas Pode medir a área de uma parede, piso ou objeto, e em seguida adicioná-lo ou subtrai-lo da área de outra parede, piso ou objeto (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Pressione para somar, ou para subtrair as áreas de duas paredes, pisos ou objetos.

Meça a largura da primeira parede, piso ou objeto (Figura

• Posicione a ferramenta em uma extremidade da parede, piso ou objeto e aponte o ponto do laser ao longo da largura. (Figura

• Pressione para exibir a medição da largura na parte superior do display.

Meça o comprimento da primeira parede, piso ou objeto (Figura

• Posicione a ferramenta em uma extremidade da parede, piso ou objeto e aponte o ponto do laser ao longo do comprimento. (Figura

• Pressione para exibir a medição do comprimento na segunda linha do display.PT

Siga esses mesmos passos para medir a largura e comprimento da segunda parede, piso ou objeto.

Visualize a medição de Área na parte inferior do display (Figura

Medir o volume Você pode medir o volume de uma sala ou um objeto (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Meça a largura (Figura

• Aponte a parte superior da ferramenta para um lado do alvo (sala ou objeto).

• Posicione a ferramenta em uma extremidade do alvo e aponte o ponto do laser ao longo da largura. (Figura

• Pressione para exibir a medição da largura na parte superior do display.

Meça o comprimento (Figura

• Posicione a ferramenta em uma extremidade do alvo e aponte o ponto do laser ao longo do comprimento. (Figura

• Pressione para exibir a medição do comprimento na segunda linha do display.

Meça a altura (Figura

• Posicione a ferramenta numa extremidade do alvo e aponte o ponto do laser ao longo da altura. (Figura

• Pressione para exibir a medição da altura na terceira linha do display.

Visualize a medição de Volume na parte inferior do display (Figura

Como somar/subtrair 2 volumes Pode medir o volume de uma sala ou objeto, e em seguida adicioná-lo ou subtrai-lo do volume de outra sala ou objeto (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.71

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Pressione para somar, ou para subtrair os volumes de duas salas ou objetos.

Meça a largura (Figura

• Posicione a ferramenta em uma extremidade da sala ou objeto e aponte o ponto do laser ao longo da largura. (Figura

• Pressione para exibir a medição da largura na parte superior do display.

Meça o comprimento (Figura

• Posicione a ferramenta em uma extremidade da sala ou objeto e aponte o ponto do laser ao longo do comprimento. (Figura

• Pressione para exibir a medição do comprimento na segunda linha do display.

Meça a altura (Figura

• Posicione a ferramenta em uma extremidade da sala ou objeto e aponte o ponto do laser ao longo da altura. (Figura

• Pressione para exibir a medição da altura na terceira linha do display.

Siga os mesmos passos para medir a largura, comprimento e altura da segunda sala ou objeto.

Visualize a medição de Volume na parte inferior do display (Figura

Como medir a altura de um objeto alto Se você necessitar de medir a altura de um objeto alto (por ex., um edifício alto), se pode calcular a altura baseado na distância até 1 ponto, ou as distâncias a partir do mesmo ponto para 2 pontos no objeto. A ferramenta vai usar o Teorema Pitagórico (C

) para calcular a altura. Distância até ao ponto 1 Se pode usar a distância até um ponto em uma parede ou objeto (Altura Indireta) para determinar sua altura (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.PT

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Posicione a ferramenta no lado oposto da parte inferior da altura vertical a medir (Figura

Aponte o laser na direção do ponto mais alto do edifício ou do objeto que pretende medir a altura (Figura

Pressione para medir a distância.

Visualize a medição da altura na parte inferior do display (Figura

Distância até 2 pontos Se pode usar a distância até dois pontos em uma parede ou objeto (Altura Indireta Dupla) para determinar sua altura (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Posicione a ferramenta no lado oposto do centro aproximado da altura vertical a medir (Figura

Aponte o laser na direção do ponto mais baixo do edifício ou do objeto que pretende medir a altura (Figura

Pressione para medir a distância.

A partir do mesmo ponto, aponte o laser até o ponto mais alto do edifício ou objeto (Figura

Pressione para medir a distância.

Na linha inferior do display, pode ver a altura do edifício ou objeto (Figura

Como medir a altura parcial de uma parede Se necessitar de determinar a altura de uma seção de uma parede ou objeto (por ex., a distância do teto até ao topo da TV ou janela na parede) (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.73

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Aponte o laser até o ponto mais alto da parede ou objeto (Figura

Pressione para medir a distância até ao topo do objeto alto.

A partir do mesmo ponto, aponte o laser até à obstrução na parede ou objeto (Figura

Pressione para medir a distância desde o topo da parede até à obstrução (TV, janela, etc.).

A partir de o mesmo ponto, aponte o laser em uma linha horizontal diretamente em frente, na direção da parte inferior da parede (Figura

Pressione para medir a distância.

Em a linha inferior do display, veja a distância entre o topo da parede e o topo da obstrução na parede (Figura

Como medir a altura de um objeto obstruído Siga esses passos para determinar a altura de um edifício ou objeto que seja bloqueado por outros edifícios ou objetos (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar (Figura

Aponte o laser até o ponto mais alto do edifício, parede ou objeto (Figura

Pressione para fazer a medição.

Na linha inferior do display, pode ver a altura do edifício ou objeto (Figura

Como medir de um tripé Se vai colocar a ferramenta em um tripé para medir a altura de um edifício alto, siga esses passos (Figura

Aparafuse o furo de 1/4-20" na parte de trás da ferramenta em a conexão de 1/4- 20" no topo de seu tripé (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.PT

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração de posicionamento da ferramenta (Figura

) é a para medir de uma conexão tripé.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar (Figura

Aponte o laser na direção do ponto mais baixo do edifício ou do objeto que pretende medir a altura (Figura

Pressione para fazer a medição.

Aponte o laser a outros pontos na parede ou objeto (Figura

Quando estiver preparado, pressione para fazer a medição.

Em a linha inferior do display, pode ver a altura da parede ou objeto (Figura

Quando estiver revestindo uma parede, use a função Stakeout para marcar facilmente a posição de cada pino (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração de posicionamento da ferramenta (Figura

) está configurada para medir com a parte de trás da ferramenta.

como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar

Determine a distância entre cada pino, por exemplo, 12”.

Pressione e até o número no topo do display estar configurado para a distância a partir do canto direito de um pino até ao canto esquerdo do pino seguinte (por ex., 12") (Figura

Alinhe a parte de trás da ferramenta com o canto direito do último pino que está pregado (Figura

Pressione para iniciar a medição da distância conforme vai movendo lentamente a ferramenta para a direita.

Continue movendo a ferramenta para a direita até o número inferior no display ser 0.00 em (Figura

Pressione para parar a medição.75

Usando um lápis, marque a localização onde o canto esquerdo do pino deve ser pregado na parede.

Como medir um ângulo Se necessitar de determinar o ângulo em que algo está posicionado, use a ferramenta para medir esse ângulo (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Se certifique que a configuração da posição da ferramenta (Figura

) é a correta para fazer essa medição.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Pressione para fazer a medição.

Veja a medição do ângulo no display (Figura

Como usar a ferramenta como nível

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar .

Coloque a ferramenta na vertical ou na horizontal em a superfície que pretende checar se está nivelada (Figura

No display da ferramenta, veja a posição da bolha branca na ampola (Figura

Como usar DW0165S/DW0330SN com Se você tem uma DW0165S ou DW0330SN, pode usar suas capacidades Bluetooth

Tool Connect™ em seu celular ou tablet, e em seguida marque as fotos das salas com as medições que fez.PT

Com o aplicativo DEWALT

Tool Connect™ você pode capturar a sala ou espaço, para o qual deseja registrar as medições com fotos das salas.

• Em no teclado, pressione para aparecer o menu principal.

• Pressione para ligar a conexão Bluetooth

Tool Connect™ para emparelhar seu celular ou tablet com a DW0165S ou DW0330SN, em seguida marque as fotos de salas com as medições que fez.

BLUETOOTH SIG, INC. QUALQUER USE DE ESSAS MARCAS PELA DEWALT É SOB LICENÇA. APPLE E O LOGOTIPO APPLE SÃO MARCAS REGISTRA- DAS DA APPLE INC, REGISTRADA NOS ESTADOS UNIDOS E OUTROS PAÍSES. APP STORE É UMA MARCA DE SERVIÇOS DA APPLE INC, REGISTRA- DA NOS ESTADOS UNIDOS E OUTROS PAÍSES. GOOGLE PLAY E O LOGOTIPO GOOGLE PLAY SÃO MARCAS REGISTRADAS DE GOOGLE INC. Como visualizar a memória da ferramenta Ficam guardadas até as últimas 20 medições em a memória da ferramenta.

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar (Figura

Veja a última medição feita. Pressione para navegar através de todas as medições que estão guardadas na memória da ferramenta (até 20). Pressione para voltar atrás. Como apagar a memória da ferramenta Pode apagar uma ou mais medições que estejam atualmente na memória de sua ferramenta.77

Como apagar uma medição

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Selecione como tipo de medição.

• Pressione para selecionar .

• Pressione para visualizar o Menu de Tipo de Medição (Figura

• Pressione os botões de setas para selecionar (Figura

Especifique qual a medição que pretende eliminar:

• Para eliminar uma medição específica, continue com o passo 5.

• Para eliminar TODAS as medições, salte para o passo 6.

Para eliminar uma medição específica:

• Pressionar ou para navegar através de todas as medições que estão guardadas na memória da ferramenta (até 20), até ver a medição a ser eliminada.

• Selecione e pressione para eliminar a medição.

Para eliminar TODAS as medições:

• Selecione e pressione para eliminar todas as medições da memória da ferramenta. Como desligar a ferramenta A ferramenta pode ser desligada de uma das seguintes maneiras:

• Pressionar durante 10 segundos. Quando liberar depois de 10 segundos a ferramente se desliga.

• Se não utilizar a ferramenta durante 90 segundos, ela se desligará automaticamente. Como calibrar a ferramenta Observe que se não posicionar a ferramenta corretamente para cada passo do processo de calibração, aparece em vermelho no display (Figura

) na direção de uma parede ou objeto, nunca na direção de olhos de pessoas.

) para ligar a ferramenta e aparecer o ponto vermelho do laser.

Pressione para ver o Menu Principal (Figura

Em o Menu de Configurações (Figura

Coloque a ferramenta com o display virado para cima numa superfície plana e nivelada (Figura

Virar o lado longo da ferramenta 90° para ficar pousado no lado (Figura

Com a ferramenta pousada de lado, gire a ferramenta 180° (Figura

Garantia limitada de três anos A DEWALT consertará, sem qualquer encargo, quaisquer defeitos resultantes de materiais defeituosos ou mão-de-obra durante três anos a partir da data de compra. Esta garantia não cobre defeitos de peças causados por desgaste normal ou por uso inadequado da ferramenta. Para obter mais informações sobre a cobertura da garantia e reparo incluso na garantia, visite a página www.DEWALT.com ou telefone para 1–800–4-DEWALT (1–800–433–9258). Esta garantia não se aplica a acessórios ou danos causados por tentativas de reparos ou reparos realizados por outras pessoas. Esta garantia concede-lhe direitos jurídicos específicos e poderá ter outros direitos dependendo dos estados ou províncias em que se encontra. Além da garantia, as ferramentas DEWALT

são abrangidas por nosso:

1 ANO DE ASSISTÊNCIA TÉCNICA

GRATUITA A DEWALT responsabiliza-se pela manutenção da ferramenta e substituição de peças gastas causadas pelo uso normal, gratuitamente, em qualquer período durante o primeiro ano após a compra. Garantia DE REEMBOLSO DE 90 DIAS Se, por algum motivo, não estiver plenamente satisfeito com o desempenho da sua ferramenta elétrica, laser ou grampeador DEWALT, você pode devolvê-la em um prazo de 90 dias a partir da data de compra mediante a apresentação de recibo de compra para obter um reembolso total, sem quaisquer perguntas. PRODUTO RECONDICIONADO: O produto recondicionado está incluso na garantia de assistência técnica gratuita de 1 ano. A garantia de reembolso de 90 dias e a garantia limitada de três anos não se aplicam ao produto recondicionado. SUBSTITUIÇÃO GRATUITA DO RÓTULO DE ADVERTÊNCIA: Se os rótulos de advertência do seu equipamento ficarem ilegíveis ou tiverem sido perdidos, ligue para o número 1-800-4-DEWALT ou visite o seu centro de atendimento ao cliente local para uma reposição gratuita.79

Códigos de Erro Se aparecer INFO no display com um número de Código, efetue a Ação Corretiva correspondente. Código Descrição Ação corretiva 101 Sinal recebido excessivamente fraco, tempo de medição excessivamente longo Utilize a placa-alvo ou altere a superfície alvo. 102 Sinal recebido é excessivamente alto O alvo é excessivamente reexivo. Utilize a placa-alvo ou altere a superfície alvo. 201 Luz de fundo excessiva Reduza a luz de fundo na área alvo. 202 Feixe laser interrompido Remova o obstáculo e repita a medição. 301 Temperatura muito alta Deixe o dispositivo esfriar até atingir uma temperatura de acordo com a Faixa de temperatura operacionalespecicada. 302 Temperatura excessivamente baixa Deixe o dispositivo esquentar até atingir uma temperatura de acordo com a Faixa de temperatura operacionalespecicada. 401 Erro de hardware Ligue/desligue o dispositivo várias vezes. Se mesmo assim aparecer o erro, envie o dispositivo defeituoso para o Centro de Assistência Técnica ou para o distribuidor. Consulte a garantia. 402 Erro desconhecido Contacte o Centro de Assistência Técnica ou o distribuidor. Consulte a garantia. 500 Erro dados Contacte o Centro de Assistência Técnica ou o distribuidor. Consulte a garantia.PT

Especicações DW0165N & DW0165S DW0330SN Faixa 6” a 165 pés (0,15m a 50m) 6”. a 330 pés (0,15m a 100m) Precisão de Medição*

1/16” (1mm) Alimentação do laser Classe 2 ≤ 1mW @ 620-690nm or Classe 3R ≤ 5mW @ 620-690nm Desligamento automático do laser 30s Desligamento automático da unidade Por defeito, 90s. O usuário pode congurar para 30s, 60s, ou 300s Medição Contínua Sim Área Sim Volume Sim Pitágoras de 2 pontos Sim Peça de terminação para medir de cantos

Sim Vida Útil da Bateria (3 x AAA) Até 3000 medições (2500 com ; DW0165S & DW0330SN) Dimensões (A x D x L) 4.72 x 1.91 x 1.02” (120 x 48.5 x 26mm) Peso (com baterias) 9,88oz (280g) Faixa de Temperatura de Armazenamento -10 °C ~ +60 °C (14 °F ~ 140 °F) Faixa de Temperatura Operacional 0 °C ~ +40 °C (32 °F ~ 104 °F)

Precisão de Medição depende das condições atuais:

• Em condições favoráveis (boa superfície alvo e temperatura ambiente) até 10 m (33 pés).

• Em condições desfavoráveis (luz solar intensa, superfície alvo com reexividade muito fraca ou grandes utuações de temperatura), o erro poderá aumentar em 0,25 mm/m (± 0,003”/pés) para distâncias superiores a 10 m (33 pés).

Resolução é a medição mais precisa possível, 1/16" (1 mm).

Abrir a peça de terminação na parte inferior da ferramenta sempre que necessitar de encaixar a ferramenta em cantos ou ranhuras que não estão em ângulo de 180°. Se o canto tem 90°, pode ser usada a peça de terminação para xar a ferramenta contra algo.Notes:© 2020 DEWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 Made in China 021474 Rev 2 March 2020
