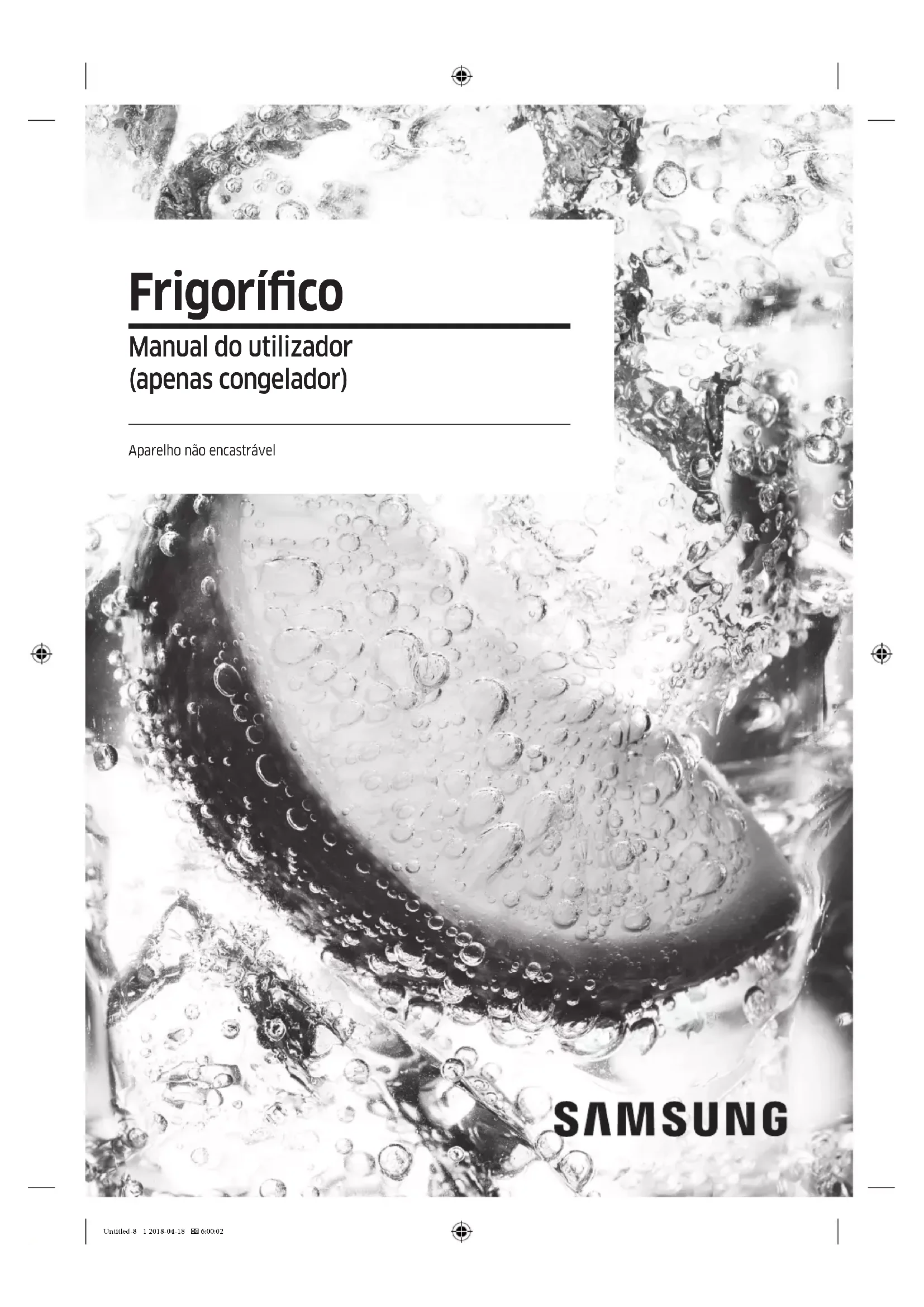

MANUAL DE UTILIZADOR RZ32M71107F SAMSUNG

DA68-03561K-02 Untitled-9 1Untitled-9 1 2018-04-18 6:02:382018-04-18 6:02:38Frigoríco Manual do utilizador (apenas congelador) Aparelho não encastrável Untitled-8 1 2018-04-18 6:00:02Português2 Índice Índice Informações de segurança 3 Símbolos e precauções de segurança importantes: 5 Sinais de aviso importantes relativamente ao transporte e localização 6 Avisos muito importantes relativamente à instalação 6 Chamadas de atenção relativamente à instalação 10 Avisos muito importantes relativamente à utilização 11 Aviso de utilização 16 Chamadas de atenção relativamente à utilização 17 Chamadas de atenção relativamente à limpeza 19 Avisos muito importantes relativamente à eliminação 20 Sugestões adicionais para uma utilização adequada 21 Sugestões de poupança de energia 23 Este aparelho de uso doméstico destina-se também a ser utilizado em aplicações semelhantes como: 24 Instruções sobre REEE 24 Instalação 25 Visão geral do frigoríco 25 Instalação passo a passo 26 Operações 33 Painel de funções 33 Samsung Smart Home 36 Funções especiais 38 Manutenção 43 Inversão da porta (apenas modelos aplicáveis) 43 Manuseamento e cuidado 61 Limpeza 64 Substituição 64 Resolução de problemas 65 Geral 65 Ouve sons estranhos vindos do frigoríco? 67 Samsung Smart Home 69 Untitled-8 2 2018-04-18 6:00:02Português 3 Informações de segurança

• Antes de utilizar o seu novo frigoríco Samsung, leia atentamente este manual para saber como utilizar de forma segura e ecaz as funcionalidades e funções deste novo aparelho.

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, nem por pessoas com falta de experiência e conhecimentos, excepto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a oito anos, por pessoas com capacidades mentais, sensoriais ou físicas reduzidas ou por pessoas com falta de experiência e conhecimentos de utilização desde que sejam supervisionadas ou tenham recebido instruções relativas à utilização segura do aparelho e que percebam os eventuais riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção necessárias não devem ser feitas por crianças sem supervisão de um adulto responsável.

• Os avisos e instruções de segurança importantes deste manual não abordam todas as condições e situações que poderão ocorrer. É da sua responsabilidade ter bom senso, atenção e cuidado durante a instalação, manutenção e utilização do aparelho. Informações de segurança Untitled-8 3 2018-04-18 6:00:02Informações de segurança Português4 Informações de segurança

• Uma vez que as instruções de funcionamento que se seguem abrangem vários modelos, as características do seu frigoríco podem diferir ligeiramente das descritas neste manual, não sendo eventualmente aplicáveis todos os sinais de aviso. Caso tenha alguma dúvida ou problema, contacte o centro de assistência mais perto de si ou procure informações e peça ajuda online acedendo a www. samsung.com.

• Para evitar a formação de uma mistura inamável de gás e ar, na eventualidade de uma fuga no circuito de refrigeração, o tamanho da divisão onde o aparelho poderá ser instalado depende da quantidade de refrigerante utilizado.

• Nunca ligue um aparelho que aparente estar danicado. Em caso de dúvida, consulte o seu distribuidor. A divisão tem de ter 1 m³ por cada 8 g de refrigerante R-600a no interior do aparelho. A quantidade de refrigerante neste aparelho está indicada na placa de identicação que se encontra no interior do mesmo.

• Uma fuga do gás refrigerante dos tubos pode fazer com que se iname ou provocar uma lesão ocular. Se o refrigerante verter do tubo, evite todo o tipo de chamas, afaste todo o tipo de objectos inamáveis do produto e ventile imediatamente a divisão. - Se não o zer, poderá provocar um incêndio ou uma explosão.

• É perigoso efectuar operações de assistência neste aparelho se não for um técnico de assistência autorizado.

• Não armazene substâncias explosivas, tais como latas de aerossóis com um propulsor inamável, neste aparelho. Untitled-8 4 2018-04-18 6:00:02Português 5 Informações de segurança Aviso: risco de incêndio/materiais inamáveis Símbolos e precauções de segurança importantes: Siga todas as instruções de segurança neste manual. Este manual utiliza os seguintes símbolos de segurança. AVISO Perigos ou práticas pouco seguras que podem resultar em ferimentos graves, danos materiais e/ou morte. ATENÇÃO Perigos ou práticas pouco seguras que podem resultar em ferimentos graves e/ou danos materiais. NOTA Informação útil que ajuda o utilizador a familiarizar-se e a tirar o máximo partido do frigoríco. Estes sinais de aviso destinam-se a evitar ferimentos em qualquer pessoa. Respeite-os. Depois de ler esta secção, guarde-a num local seguro para referência futura. Untitled-8 5 2018-04-18 6:00:02Informações de segurança Português6 Informações de segurança Sinais de aviso importantes relativamente ao transporte e localização AVISO

• Quando transportar e instalar o aparelho, deverá ter cuidado para garantir que nenhuma peça do circuito de refrigeração ca danicada. - Se houver fugas de refrigerante na tubagem, este poderá entrar em combustão ou provocar danos nos olhos. Se for detectada uma fuga, evite o contacto com chamas ou potenciais fontes de ignição e ventile a divisão na qual se encontra o aparelho durante vários minutos. - Este aparelho contém uma pequena quantidade de refrigerante isobutano (R-600a), um gás natural com elevada compatibilidade ambiental, embora seja também combustível. Quando transportar e instalar o aparelho, deverá ter cuidado para garantir que nenhuma peça do circuito de refrigeração ca danicada. Avisos muito importantes relativamente à instalação AVISO

• Não instale o frigoríco num local húmido ou num local onde possa car em contacto com água. - A deterioração do isolamento em componentes eléctricos pode provocar choques eléctricos ou incêndios. Untitled-8 6 2018-04-18 6:00:02Português 7 Informações de segurança

• Não coloque este frigoríco num local com exposição solar directa ou próximo de fogões, aquecedores ou outros aparelhos que emanem calor.

• Não ligue vários aparelhos à mesma extensão eléctrica. O frigoríco deve ser sempre ligado à sua própria tomada eléctrica, devendo esta ter uma tensão nominal igual à indicada na placa sinalética do frigoríco. - Deste modo, obtém-se o melhor desempenho possível e também se evita a sobrecarga dos circuitos eléctricos domésticos, o que pode provocar um incêndio resultante de cabos sobreaquecidos.

• Se a tomada estiver solta, não introduza a cha. - Existe o risco de choque eléctrico ou incêndio.

• Não utilize um cabo de alimentação que apresente ssuras ou desgaste na sua extensão ou em qualquer uma das extremidades.

• Não dobre excessivamente o cabo de alimentação nem coloque objectos pesados sobre o mesmo.

• Não puxe nem dobre excessivamente o cabo de alimentação.

• Não torça nem dê nós no cabo de alimentação.

• Não pendure o cabo de alimentação num objecto metálico, não coloque qualquer objecto pesado em cima do cabo de alimentação, não introduza o cabo entre objectos, nem o empurre para o espaço na parte de trás do aparelho.

• Se deslocar o frigoríco, tenha cuidado para não passar por cima do cabo de alimentação nem o danicar. - Tal pode resultar num choque eléctrico ou num incêndio. Untitled-8 7 2018-04-18 6:00:02Informações de segurança Português8 Informações de segurança

• Nunca puxe o cabo de alimentação para desligar o frigoríco. Segure sempre bem a cha e puxe a direito para a retirar da tomada. - Se o cabo estiver danicado, pode provocar um curto- circuito, um incêndio e/ou um choque eléctrico.

• Não armazene substâncias explosivas, tais como latas de aerossóis com um propulsor inamável, neste aparelho.

• Não instale este aparelho perto de um aquecedor ou de materiais inamáveis.

• Não instale este aparelho num local onde possam ocorrer fugas de gás. - Tal pode resultar num choque eléctrico ou num incêndio.

• Antes de utilizar o frigoríco, este tem de ser localizado e instalado correctamente de acordo com as instruções do manual.

• Ligue a cha na posição correcta com o cabo pendurado. - Se ligar a cha ao contrário, o cabo pode car cortado e provocar um incêndio ou choque eléctrico.

• Certique-se de que a cha não é esmagada nem danicada pela parte de trás do frigoríco.

• Mantenha os materiais de embalagem fora do alcance das crianças. - Existe o risco de morte por asxia se uma criança colocar os materiais de embalagem na cabeça.

• O aparelho tem de ser posicionado de forma a que a cha que acessível após a instalação. - Caso contrário, pode provocar um incêndio ou um choque eléctrico devido a fuga eléctrica. Untitled-8 8 2018-04-18 6:00:02Português 9 Informações de segurança

• Não instale este aparelho num local húmido, gorduroso ou sujo, num local com exposição solar directa, nem em contacto com água (chuva). - A deterioração do isolamento dos componentes eléctricos pode provocar choques eléctricos ou incêndios.

• Se existir algum pó ou água no frigoríco, desligue a cha e contacte o seu centro de assistência Samsung Electronics. - Caso contrário, existe o risco de incêndio.

• Não se coloque em cima do aparelho, nem coloque objectos (tais como roupa, velas acesas, cigarros acesos, pratos, químicos, objectos de metal, etc.) sobre o mesmo. - Se o zer, pode provocar um choque eléctrico, um incêndio, outras falhas no produto ou ferimentos.

• Tem de retirar toda a película protectora de plástico antes de ligar o produto.

• O frigoríco tem de estar ligado à terra em segurança. - Antes de tentar investigar ou reparar qualquer componente do aparelho, certique-se sempre de que o frigoríco está ligado à terra. As fugas de corrente podem provocar choques eléctricos.

• Nunca utilize canos de gás, os de telefone nem outros potenciais pára-raios para a ligação à terra. - Tem de efectuar a ligação à terra do frigoríco de modo a evitar fugas de corrente ou choques eléctricos provocados pela fuga de corrente do frigoríco. - Tal pode resultar em choque eléctrico, incêndio, explosão ou danos no produto. Untitled-8 9 2018-04-18 6:00:02Informações de segurança Português10 Informações de segurança

• Ligue a cha de alimentação rmemente na tomada. Não utilize uma cha ou um cabo de alimentação danicados ou uma tomada solta. - Tal pode resultar num choque eléctrico ou num incêndio.

• Se o cabo de alimentação estiver danicado, solicite a sua substituição imediata ao fabricante ou ao respectivo representante da assistência.

• O fusível existente no frigoríco tem de ser substituído por um técnico qualicado ou pela empresa de assistência. - Caso contrário, pode provocar um choque eléctrico ou ferimentos.

• Ao instalar o aparelho, assegure-se de que o cabo de alimentação não está preso nem danicado.

• Não coloque extensões de tomadas múltiplas nem fontes de alimentação portáteis atrás do aparelho. Chamadas de atenção relativamente à instalação ATENÇÃO

• Instale o frigoríco num local com espaço suciente à volta e sobre uma superfície plana. - Mantenha o espaço de ventilação do aparelho e o espaço em redor do mesmo desobstruídos.

• Não coloque alimentos no aparelho no espaço de 2 horas após a instalação e a ligação. Untitled-8 10 2018-04-18 6:00:02Português 11 Informações de segurança

• Recomendamos vivamente que solicite a instalação do frigoríco a um técnico qualicado ou a uma empresa de assistência. - Caso contrário, pode provocar um choque eléctrico, incêndio, explosão, danos no produto ou ferimentos.

• Uma sobrecarga em qualquer uma das portas pode fazer com que o frigoríco caia e provoque ferimentos. Avisos muito importantes relativamente à utilização AVISO

• Não introduza a cha numa tomada com as mãos molhadas. - Tal pode provocar um choque eléctrico.

• Não coloque objectos sobre o aparelho. - Ao abrir ou fechar a porta, os objectos podem cair e provocar ferimentos e/ou danos materiais.

• Não introduza mãos, pés ou objectos metálicos (tais como pauzinhos chineses, etc.) debaixo ou na parte de trás do frigoríco. - Tal pode provocar um choque eléctrico ou ferimento. - As pontas aadas podem provocar ferimentos.

• Não toque nas paredes interiores do congelador nem nos produtos guardados no mesmo com as mãos molhadas. - Pode causar queimaduras de frio.

• Não coloque recipientes com água sobre o frigoríco. - Se se entornarem, podem provocar um incêndio ou um choque eléctrico. Untitled-8 11 2018-04-18 6:00:03Informações de segurança Português12 Informações de segurança

• Não coloque objectos ou substâncias voláteis ou inamáveis (benzeno, diluente, gás propano, álcool, éter, gás de petróleo liquefeito e outros produtos semelhantes) no frigoríco. - Este frigoríco destina-se exclusivamente a armazenar alimentos. - Tal pode resultar em incêndio ou explosão.

• As crianças devem ser vigiadas para impedir que brinquem com o aparelho. - Mantenha os dedos afastados de zonas onde possa entalá-los. Os espaços entre as portas e o armário são muito pequenos. Tenha cuidado ao abrir as portas na presença de crianças.

• Não deixe que as crianças se pendurem na porta nem nos compartimentos da porta. Se o zerem, podem ferir-se gravemente.

• Não deixe que as crianças entrem no frigoríco. Podem car presas no interior.

• Não coloque as mãos debaixo do aparelho. - Extremidades aadas podem provocar ferimentos.

• Não guarde produtos farmacêuticos, materiais cientícos ou produtos com requisitos especiais de temperatura no frigoríco. - Os produtos que requerem controlos de temperatura rigorosos não devem ser guardados dentro do frigoríco.

• Não coloque nem utilize aparelhos eléctricos dentro do frigoríco/congelador, a menos que sejam de um tipo recomendado pelo fabricante. Untitled-8 12 2018-04-18 6:00:03Português 13 Informações de segurança

• Se lhe cheirar a produtos farmacêuticos ou a fumo, desligue imediatamente a cha e contacte o centro de assistência da Samsung Electronics.

• Se entrar água ou pó para o frigoríco, desligue a cha de alimentação e contacte o centro de assistência da Samsung Electronics. - Caso contrário, existe o risco de incêndio.

• Não deixe que as crianças subam para as gavetas. - As gavetas podem partir-se e fazer com que as crianças escorreguem.

• Não deixe as portas do frigoríco abertas se estiver longe do mesmo e não permita que as crianças entrem no frigoríco.

• Não permita que bebés ou crianças entrem na gaveta do frigoríco. - Tal poderá provocar ferimentos ou a morte por asxia, se carem presas no interior.

• Não encha demasiado o frigoríco com alimentos. - Ao abrir a porta, pode cair um produto e causar ferimentos ou danos materiais.

• Não vaporize materiais voláteis, tais como insecticidas, sobre a superfície do aparelho. - Além de serem prejudiciais para os seres humanos, também podem provocar choques eléctricos, incêndios ou outras falhas no produto.

• Não utilize nem coloque substâncias sensíveis às temperaturas, tais como sprays ou objectos inamáveis, gelo seco, medicamentos ou produtos químicos perto ou dentro do frigoríco. Untitled-8 13 2018-04-18 6:00:03Informações de segurança Português14 Informações de segurança

• Não utilize um secador de cabelo para secar o interior do frigoríco. Não coloque uma vela acesa no frigoríco para remover maus odores. - Tal pode resultar num choque eléctrico ou num incêndio.

• Não se coloque em cima do aparelho, nem coloque objectos (tais como roupa, velas acesas, cigarros acesos, pratos, químicos, objectos de metal, etc.) sobre o mesmo. Se o zer, pode provocar um choque eléctrico, um incêndio, outras falhas no produto ou ferimentos. Não coloque um recipiente cheio de água sobre o aparelho. - Se se entornarem, podem provocar um incêndio ou um choque eléctrico.

• Não utilize dispositivos mecânicos ou quaisquer outros meios para acelerar o processo de descongelação, que não sejam os recomendados pelo fabricante.

• Não danique o circuito de refrigeração.

• Nunca olhe directamente para a lâmpada LED UV por períodos prolongados. - Se o zer, tal poderá resultar em astenopia devido aos raios ultravioletas.

• Não coloque a prateleira do congelador ao contrário. O batente da prateleira poderá não funcionar. - Tal poderá causar ferimentos decorrentes da queda de uma prateleira de vidro.

• Mantenha os dedos afastados de zonas onde possa entalá- los. Os espaços entre as portas e o armário são muito pequenos. Tenha cuidado ao abrir as portas na presença de crianças. Untitled-8 14 2018-04-18 6:00:03Português 15 Informações de segurança

• Se detectar uma fuga de gás, evite as chamas abertas ou potenciais fontes de ignição e areje a divisão em que o aparelho se encontra, durante vários minutos. - Não toque no aparelho nem no cabo de alimentação. - Não utilize um ventilador. - Uma faísca pode provocar uma explosão ou um incêndio.

• Utilize apenas lâmpadas LED fornecidas pelo fabricante ou pelo representante da assistência.

• As garrafas devem ser guardadas compactamente de modo a não caírem.

• Este produto destina-se apenas ao armazenamento de alimentos num ambiente doméstico.

• Não tente reparar, desmontar ou modicar o frigoríco sozinho. - As alterações não autorizadas poderão originar problemas de segurança. Para revertermos uma alteração não autorizada, cobraremos os custos totais das peças e mão-de-obra.

• Não utilize qualquer fusível (tal como cobre, cabo de aço, etc.) para além de um fusível padrão.

• Se o frigoríco tiver de ser reparado ou reinstalado, contacte o centro de assistência mais próximo. - Caso contrário, pode provocar um choque eléctrico, incêndio, danos no produto ou ferimentos.

• Se a lâmpada LED interior ou exterior se fundir, contacte o centro de assistência mais próximo. Untitled-8 15 2018-04-18 6:00:03Informações de segurança Português16 Informações de segurança

• Se o frigoríco começar a deitar fumo ou se sentir um cheiro a queimado, desligue o frigoríco imediatamente e contacte o centro de assistência da Samsung Electronics. - Caso contrário, pode provocar um choque eléctrico ou um incêndio.

• Desligue a cha da tomada antes de substituir as lâmpadas interiores do frigoríco. - Caso contrário, existe o risco de choque eléctrico.

• Se se deparar com alguma diculdade no processo de substituição de uma lâmpada não LED, contacte um centro de assistência da Samsung Electronics.

• Se o produto estiver equipado com lâmpadas LED, não desmonte as protecções das lâmpadas nem substitua as lâmpadas LED sem assistência. - Contacte um centro de assistência técnica da Samsung.

• Ligue a cha de alimentação rmemente na tomada.

• Não utilize uma cha ou um cabo de alimentação danicados ou uma tomada solta. - Tal pode resultar num choque eléctrico ou num incêndio. Aviso de utilização AVISO

• Mantenha as aberturas de ventilação do aparelho e da estrutura incorporada desobstruídas.

• Não utilize dispositivos mecânicos, ou outros meios para acelerar o processo de descongelação, que não sejam os recomendados pelo fabricante.

• Não danique o circuito de refrigeração. Untitled-8 16 2018-04-18 6:00:03Português 17 Informações de segurança

• Não utilize aparelhos eléctricos dentro dos compartimentos do frigoríco destinados à conservação de alimentos, a menos que sejam do tipo recomendado pelo fabricante. Chamadas de atenção relativamente à utilização ATENÇÃO

• Não volte a congelar alimentos que tenham descongelado completamente. Não coloque bebidas gaseicadas no compartimento do congelador. Não coloque garrafas ou recipientes de vidro no congelador. - Quando o conteúdo congela, o vidro pode partir-se e provocar ferimentos.

• Para obter o melhor desempenho possível do aparelho: - Não coloque os alimentos muito perto das aberturas de ventilação na parte de trás do frigoríco, dado que podem obstruir a circulação de ar no compartimento do frigoríco. - Acondicione muito bem os alimentos, embrulhando- os ou colocando-os em recipientes hermeticamente fechados, antes de os colocar no frigoríco. - Não coloque garrafas de vidro nem bebidas com gás no congelador. Podem congelar e partir-se. Os recipientes partidos podem provocar ferimentos. - Respeite os tempos máximos de conservação e os prazos de validade dos alimentos congelados. Untitled-8 17 2018-04-18 6:00:03Informações de segurança Português18 Informações de segurança

• Não coloque vidro, garrafas ou bebidas com gás no congelador. - O recipiente pode congelar e partir-se, o que pode provocar ferimentos.

• Não coloque bebidas gaseicadas no compartimento do congelador. Não coloque garrafas ou recipientes de vidro no congelador. - Quando o conteúdo congela, o vidro pode partir-se e provocar ferimentos e danos materiais.

• Garantia de assistência e alterações. - Quaisquer alterações efectuadas por terceiros a este produto nal não serão cobertas pelo serviço de garantia da Samsung. Da mesma forma, a Samsung não será responsável por problemas de segurança resultantes de alterações feitas por terceiros.

• Não bloqueie as aberturas de ventilação no interior do frigoríco. - Se as aberturas de ventilação estiverem bloqueadas (especialmente se for com um saco de plástico), o frigoríco pode refrigerar em excesso.

• Limpe o excesso de humidade do interior e deixe as portas abertas. - Caso contrário, podem gerar-se odores e bolor.

• Se o frigoríco estiver desligado da fonte de alimentação, deve aguardar, no mínimo, cinco minutos antes de ligá-lo novamente.

• Se o frigoríco car molhado com água, desligue o cabo de alimentação da tomada e contacte o centro de assistência da Samsung Electronics. Untitled-8 18 2018-04-18 6:00:03Português 19 Informações de segurança

• Não aplique pressão ou força excessiva nas superfícies de vidro. - Vidros partidos poderão resultar em ferimentos e/ou danos materiais.

• Tenha cuidado para não entalar os dedos.

• Se o frigoríco car cheio de água, contacte o centro de assistência mais próximo. - Existe o risco de choque eléctrico ou de incêndio. Chamadas de atenção relativamente à limpeza ATENÇÃO

• Não pulverize água directamente sobre o interior ou exterior do frigoríco. - Existe o risco de incêndio ou choque eléctrico.

• Não utilize um secador de cabelo para secar o interior do frigoríco.

• Não coloque velas acesas no interior do frigoríco para remover maus cheiros. - Tal pode resultar num choque eléctrico ou num incêndio.

• Não pulverize produtos de limpeza directamente sobre o visor. - As letras impressas no visor podem desaparecer.

• Se uma substância estranha, tal como água, entrar para o aparelho, desligue a cha e contacte o centro de assistência mais próximo. - Se não o zer, pode provocar um incêndio ou um choque eléctrico. Untitled-8 19 2018-04-18 6:00:03Informações de segurança Português20 Informações de segurança

• Utilize um pano limpo e seco para remover quaisquer substâncias estranhas ou pó dos pinos da cha. Não utilize um pano molhado ou húmido para limpar a cha. - Se o zer, existe o risco de incêndio ou choque eléctrico.

• Não limpe o aparelho pulverizando-o directamente com água.

• Não utilize benzeno, diluente, Clorox™ nem cloreto para a limpeza. - Podem danicar a superfície do aparelho e provocar um incêndio.

• Antes de limpar ou efectuar a manutenção, desligue o aparelho da tomada. - Se não o zer, pode provocar um incêndio ou um choque eléctrico. Avisos muito importantes relativamente à eliminação AVISO

• Elimine o material de embalagem deste produto de uma forma não prejudicial para o ambiente.

• Certique-se de que nenhum dos tubos existentes na parte de trás do frigoríco está danicado antes da eliminação.

• O gás R-600a ou R-134a é utilizado como refrigerante. Verique a etiqueta do compressor na parte posterior do aparelho ou a etiqueta de classicação no interior do congelador para saber qual o refrigerante utilizado no seu frigoríco. Se este frigoríco contiver gás inamável (refrigerante R-600a), contacte as autoridades locais para saber como eliminar este produto em segurança. Untitled-8 20 2018-04-18 6:00:03Português 21 Informações de segurança

• Ao eliminar este frigoríco, retire a porta/as vedações da porta e o fecho de segurança, para que crianças pequenas ou animais não corram o risco de car presos no interior. As crianças devem ser vigiadas para impedir que brinquem com o aparelho. Caso que presa no interior, uma criança pode magoar-se ou sufocar até à morte. - Caso que presa no interior, uma criança pode magoar- se e sufocar até à morte.

• O ciclopentano é utilizado no isolamento. Os gases existentes no material de isolamento requerem um procedimento de eliminação especial. Contacte as autoridades locais relativamente à eliminação não prejudicial para o ambiente deste produto.

• Mantenha todos os materiais de embalagem fora do alcance das crianças, uma vez que estes podem representar um perigo para as crianças. - Se uma criança colocar um saco na cabeça, pode sufocar. Sugestões adicionais para uma utilização adequada

• Em caso de falha de energia, contacte a repartição local da sua companhia de electricidade e pergunte quanto tempo irá durar. - Por norma, as falhas de energia que são resolvidas no espaço de uma a duas horas não afectam as temperaturas do frigoríco. No entanto, deve abrir a porta do frigoríco o menos possível enquanto a energia não for reposta. Untitled-8 21 2018-04-18 6:00:03Informações de segurança Português22 Informações de segurança - Caso a falha de energia se prolongue por mais de 24 horas, retire todos os alimentos congelados e deite-os fora.

• O frigoríco pode não funcionar de forma consistente (os produtos congelados podem descongelar ou a temperatura pode subir demasiado no congelador) se, durante um longo período de tempo, car instalado num local em que a temperatura ambiente está constantemente abaixo das temperaturas para as quais o aparelho foi concebido.

• No caso de determinados alimentos, a refrigeração pode não ser adequada para a conservação dos mesmos devido às suas propriedades.

• Este aparelho é “frost free”, o que signica que não há necessidade de o descongelar manualmente. Esta operação é realizada de forma automática.

• O aumento de temperatura durante a descongelação está em conformidade com os requisitos da norma ISO. Se quiser impedir um aumento excessivo da temperatura dos alimentos congelados durante a descongelação do aparelho, embrulhe-os em várias camadas de papel de jornal.

• Não volte a congelar alimentos que tenham descongelado completamente. Untitled-8 22 2018-04-18 6:00:03Português 23 Informações de segurança Sugestões de poupança de energia

• Instale o aparelho num local fresco e seco com ventilação adequada. Certique-se de que não ca exposto à incidência directa de raios solares e nunca o coloque perto de uma fonte directa de calor (um radiador, por exemplo).

• Com vista à eciência energética, recomenda-se que não bloqueie as aberturas de ventilação nem as grelhas.

• Deixe arrefecer os alimentos quentes antes de os guardar no aparelho.

• Coloque os alimentos congelados no frigoríco para descongelarem. Deste modo, pode utilizar as baixas temperaturas dos produtos congelados para arrefecer outros alimentos no frigoríco.

• Não mantenha a porta do frigoríco aberta durante muito tempo para colocar ou retirar alimentos. Quanto menos tempo a porta estiver aberta, menos gelo se irá acumular no congelador.

• Recomenda-se que instale o frigoríco com algum espaço livre nos lados e na parte de trás. Estas medidas irão ajudá-lo a reduzir o consumo de energia e a manter as suas contas de electricidade mais baixas.

• Para uma utilização mais eciente da energia, mantenha todos os acessórios internos, tais como cestos, gavetas e prateleiras, na posição denida pelo fabricante. Untitled-8 23 2018-04-18 6:00:03Informações de segurança Português24 Informações de segurança Este aparelho de uso doméstico destina-se também a ser utilizado em aplicações semelhantes como:

• em zonas de cozinha de funcionários em lojas, escritórios e em outros ambientes de trabalho;

• em casas de campo/quintas, hotéis, motéis e outros tipos de ambientes residenciais;

• em ambientes tipo pousada;

• em serviços de catering e em outras aplicações semelhantes que não se destinem a retalho. Instruções sobre REEE Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) (Aplicável a países cujos sistemas de recolha sejam separados) Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no nal do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades ociais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores prossionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. Untitled-8 24 2018-04-18 6:00:03Português 25 Instalação Antes de utilizar este frigoríco, siga estas instruções cuidadosamente para garantir uma correcta instalação do mesmo e evitar acidentes. AVISO

• Utilize o frigoríco apenas para o m a que se destina e de acordo com este manual.

• Qualquer reparação tem de ser efectuada por um técnico qualicado.

• Elimine o material de embalagem do produto em conformidade com os regulamentos locais.

• Para evitar choques eléctricos, retire o cabo de alimentação da tomada antes de qualquer reparação ou substituição. Visão geral do frigoríco Esta imagem pode diferir dos componentes do frigoríco fornecidos consoante o modelo e o país.

• apenas nos modelos aplicáveis NOTA

• Para obter a melhor eciência energética possível, certique-se de que todos os cestos, prateleiras e gavetas estão colocados na respectiva posição original. Instalação Untitled-8 25 2018-04-18 6:00:03Instalação Português26 Instalação Instalação passo a passo PASSO 1 Seleccionar um local Requisitos para o local:

• Superfície sólida e nivelada sem carpete ou pavimento que possa obstruir a ventilação

• Afastado da incidência directa de raios solares

• Espaço adequado para abrir e fechar a porta

• Afastado de uma fonte de calor

• Espaço para a manutenção e assistência

Temperada alargada SN +10 a +32 +10 a +32 Temperada N +16 a +32 +16 a +32 Subtropical ST +16 a +38 +18 a +38 Tropical T +16 a +43 +18 a +43 NOTA O desempenho de refrigeração e o consumo de energia do frigoríco podem ser afectados pela temperatura ambiente, pela frequência de abertura da porta e pela localização do aparelho. Recomendamos o ajuste das denições de temperatura conforme adequado. Untitled-8 26 2018-04-18 6:00:03Português 27 Instalação Folga Consulte as imagens e a tabela abaixo para saber os requisitos de espaço para a instalação.

Profundidade “A” 694 Largura “B” 595 Altura total “C” 1853 (unidade: mm) Untitled-8 27 2018-04-18 6:00:04Instalação Português28 Instalação

01 mais de 50 mm recomendável 02 130°

(unidade: mm) NOTA As medidas apresentadas na tabela acima podem variar consoante o método de medição. PASSO 2 Espaçamento (apenas nos modelos aplicáveis)

1. Abra a porta e procure os espaçadores

2. Desembale ambos os espaçadores e xe-os na

parte de trás do frigoríco conforme ilustrado. Estes ajudam a ventilar o ar para a parede posterior e a reduzir o consumo de energia. Untitled-8 28 2018-04-18 6:00:04Português 29 Instalação PASSO 3 Ligação Wi-Fi Pode controlar o frigoríco remotamente utilizando o Smart Home Dongle que é vendido em separado. Para comprar o Smart Home Dongle, visite www. samsung.com e siga as informações do produto sobre o dongle. ATENÇÃO

• O Samsung Smart Home Dongle está disponível em dois tipos: um para Samsung Smart TV e o outro para electrodomésticos Samsung.

• Deve adquirir o Samsung Smart Home Dongle para electrodomésticos. Quaisquer outros dongles podem provocar avarias no sistema.

1. Abra a porta do congelador e puxe para cima

para abrir a tampa do compartimento do dongle na parte superior da porta.

2. Insira o Smart Home Dongle na respectiva

porta, no sentido certo.

3. Empurre para fechar a tampa do

compartimento do dongle. Untitled-8 29 2018-04-18 6:00:04Instalação Português30 Instalação PASSO 4 Pavimento

• A superfície de instalação do frigoríco tem de suportar um frigoríco totalmente carregado.

• Para proteger o pavimento, coloque um pedaço grande de cartão por baixo de cada pé do frigoríco.

• Assim que o frigoríco estiver na sua posição nal, desloque-o apenas se for necessário, de modo a proteger o pavimento. Se tiver de o fazer, utilize um papel ou tecido grosso como, por exemplo, carpetes usadas, ao longo da trajectória. Untitled-8 30 2018-04-18 6:00:04Português 31 Instalação PASSO 5 Ajustar os pés de nivelamento ATENÇÃO

• É necessário nivelar o frigoríco sobre uma superfície plana e resistente. Se não o zer, pode danicar o frigoríco ou causar ferimentos.

• O nivelamento tem de ser efectuado com o frigoríco vazio. Não pode haver alimentos dentro do frigoríco.

• Por motivos de segurança, coloque a parte da frente um pouco mais acima do que a parte de trás. É possível nivelar o frigoríco utilizando os pés dianteiros que têm um parafuso especial (nivelador) para efeitos de nivelamento. Utilize uma chave de fendas para efectuar o nivelamento. Para ajustar a altura do lado esquerdo: Introduza uma chave de fendas no nivelador do pé dianteiro esquerdo. Rode o nivelador para a direita para levantar ou para a esquerda para baixar. Para ajustar a altura do lado direito: Introduza uma chave de fendas no nivelador do pé dianteiro direito. Rode o nivelador para a direita para levantar ou para a esquerda para baixar. Untitled-8 31 2018-04-18 6:00:05Instalação Português32 Instalação PASSO 6 Denições iniciais Depois de concluídos os seguintes passos, o frigoríco deverá estar totalmente operacional.

2. Introduza a cha do cabo de alimentação na tomada para ligar o frigoríco.

frigoríco está pronto a utilizar. NOTA Quando o frigoríco se liga, o alarme toca. Para desligar o alarme, carregue em Freezer (Congelador). PASSO 7 Vericação nal Quando a instalação estiver concluída, conrme se:

• O frigoríco está devidamente ligado a uma tomada eléctrica e à terra.

• O frigoríco está instalado sobre uma superfície plana e nivelada com uma folga razoável em relação à parede ou ao armário.

• O frigoríco está nivelado e bem assente no chão.

• A porta abre e fecha livremente e a luz interior se acende automaticamente ao abrir a porta. Untitled-8 32 2018-04-18 6:00:05Português 33 Operações Painel de funções TIPO A

Operações Untitled-8 33 2018-04-18 6:00:05Operações Português34 Operações 01 Freezer (Congelador) 02 Power Freeze (Congelação rápida) 03 Door Alarm (Alarme da porta) 04 Control Lock (Bloqueio do controlo) 05 Ligação à rede 01 Congelador Freezer (Congelador) O botão Freezer (Congelador) pode ser utilizado para denir a temperatura do congelador. As temperaturas disponíveis situam-se entre -15 °C e -23 °C (predenição: -19 °C). 02 Congelação rápida (3 seg) Power Freeze (Congelação rápida) Congelação rápida permite acelerar o processo de congelação com a ventoinha na velocidade máxima. O congelador funciona na velocidade máxima durante 50 horas e depois regressa à temperatura anterior.

• Para activar Congelação rápida, carregue sem soltar em Power Freeze (Congelação rápida) durante 3 segundos. O indicador correspondente ( ) acende-se e o frigoríco acelera automaticamente o processo de congelação.

• Para desactivar, carregue sem soltar novamente em Power Freeze (Congelação rápida) durante 3 segundos. O congelador regressa à denição de temperatura anterior.

• Para congelar uma grande quantidade de alimentos, active Congelação rápida pelo menos 20 horas antes de colocar os alimentos no congelador. NOTA

• A utilização de Congelação rápida aumenta o consumo de energia. Se não pretender utilizar esta função, desactive-a e certique-se de que regressa à temperatura anterior.

• Para congelar rapidamente grandes quantidades de alimentos, remova as gavetas e utilize a prateleira fornecida. 03 Alarme da porta Door Alarm (Alarme da porta) Pode denir o alarme para emitir um alerta. Se deixar a porta aberta durante mais de 2 minutos, o alarme toca e o indicador do alarme pisca. Pode alternar entre activar e desactivar o alarme carregando em Door Alarm (Alarme da porta). Untitled-8 34 2018-04-18 6:00:05Português 35 Operações 04 Bloqueio do controlo (3 seg) Control Lock (Bloqueio do controlo) Para prevenir uma manipulação acidental, carregue sem largar Control Lock (Bloqueio do controlo) durante 3 segundos para activar o Bloqueio do controlo. Todos os controlos serão desactivados com o indicador ( ) aceso. Para desactivar, carregue sem soltar novamente durante 3 segundos. Os controlos serão activados da forma normal. 05 Ligação à rede Pode utilizar o Smart Home Dongle opcional (vendido em separado) para controlar e monitorizar o seu frigoríco através da aplicação Samsung Smart Home. Para mais informações sobre Samsung Smart Home, consulte a secção Samsung Smart Home. NOTA

• Os sistemas de encriptação recomendados incluem WPA/TKIP e WPA2/AES. Não são suportados protocolos de autenticação de Wi-Fi mais recentes ou não padronizados.

• As redes sem os podem ser afectadas pelo ambiente de comunicação sem os circundante.

• Se o seu fornecedor de serviço de Internet registou o endereço MAC do seu PC ou modem para efeitos de identicação, poderá não conseguir ligar o seu frigoríco Samsung Smart à Internet. Se isso acontecer, contacte o seu fornecedor de serviço de Internet para obter assistência técnica.

• As denições do rewall do seu sistema de rede podem estar a impedir o acesso do frigoríco Samsung Smart à Internet. Contacte o seu fornecedor de serviço de Internet para obter assistência técnica. Se este sintoma continuar, contacte um centro de assistência ou revendedor Samsung local.

• Para congurar o ponto de acesso (AP) sem os, consulte o manual do utilizador do AP.

• Os frigorícos Samsung Smart com o Samsung Smart Home Dongle suportam os protocolos Wi-Fi 2,4 GHz com IEEE 802.11 b/g/n e Soft-AP (recomenda-se o IEEE 802.11 n).

• Os routers sem os Wi-Fi não autorizados poderão não ligar aos frigorícos Samsung Smart aplicáveis. Untitled-8 35 2018-04-18 6:00:05Operações Português36 Operações Samsung Smart Home Instalação Visite a Google Play Store, a Galaxy Apps ou a Apple App Store e procure “Samsung Smart Home”. Transra e instale a aplicação Samsung Smart Home fornecida pela Samsung Electronics no seu dispositivo inteligente. NOTA

• A aplicação Samsung Smart Home foi concebida para o Android 4.0 (ICS) ou superior, ou o iOS 8.0 ou superior, e está optimizada para os smartphones Samsung (séries Galaxy S e Galaxy Note). Noutros modelos de smartphone, algumas funções podem funcionar de forma diferente.

• Para efeitos de melhoramento do desempenho, a aplicação Samsung Smart Home está sujeita a alterações sem aviso ou à interrupção do suporte, de acordo com a política do fabricante. Conta Samsung Tem de registar a sua conta Samsung para poder utilizar a aplicação. Se não tem uma conta Samsung, siga as instruções no ecrã da aplicação para criar uma conta Samsung gratuita. Introdução

1. Insira o Smart Home Dongle na porta correspondente do seu frigoríco.

2. Execute a aplicação Samsung Smart Home e inicie sessão com a sua conta Samsung. Os utilizadores de

iPhone têm de fornecer a informação de início de sessão sempre que acederem à aplicação.

3. Toque em Add Device (Adicionar dispositivo) > Refrigerator (Frigoríco).

4. Siga as instruções no ecrã para fornecer as informações necessárias sobre o router e em seguida toque

5. Carregue sem largar em Freezer (Congelador) durante mais de 5 segundos até a mensagem “AP”

aparecer no visor. O seu frigoríco cará registado na aplicação.

6. Quando terminar o registo do dispositivo, o ícone do frigoríco aparecerá na aplicação Samsung Smart

8. Quando se estabelece uma ligação à rede, o ícone do Wi-Fi acende-se no frigoríco.

Aplicação do frigoríco Controlo integrado Pode monitorizar e controlar o seu frigoríco em casa e na rua.

• Toque no ícone do frigoríco na aplicação Samsung Smart Home para abrir a página do frigoríco.

• Verique o estado ou a noticação de funcionamento do seu frigoríco e altere as opções ou denições, se necessário. NOTA Algumas opções ou denições do frigoríco podem não estar disponíveis para controlo remoto. Untitled-8 36 2018-04-18 6:00:05Português 37 Operações Categoria Item Descrição Monitorização Temperatura do congelador Apresenta a denição actual da temperatura do frigoríco. Diagnóstico Detecta funcionamentos anormais no congelador. Monitorização de energia Verica o consumo de energia acumulado no congelador durante os últimos 180 dias. Funções Congelação rápida Pode ligar ou desligar a Congelação rápida e vericar as denições actuais. Alarmes Temperatura anormalmente elevada Este alarme dispara quando o congelador tem temperaturas anormalmente elevadas. Abertura da porta Este alarme dispara se a porta do congelador permanecer aberta durante um tempo especíco. Untitled-8 37 2018-04-18 6:00:05Operações Português38 Operações Funções especiais A imagem existente pode diferir das funções especiais do frigoríco, consoante o modelo e o país. Fabricador de gelo (apenas nos modelos aplicáveis)

01 Compartimento de água 02 Patilha do fabricador de gelo 03 Depósito de gelo 04 Dispensador de gelo 05 Tampa do dispensador de gelo NOTA Se não pretende fazer gelo, retire o Fabricador de gelo para garantir mais espaço de armazenamento. Neste caso, pode utilizar o depósito de gelo (03) como compartimento de armazenamento multiusos. Untitled-8 38 2018-04-18 6:00:06Português 39 Operações Para dispensar gelo manualmente

1. Puxe a alavanca do compartimento de água

(01) para abrir e, em seguida, encha com água até o nível máximo. Feche cuidadosamente o compartimento de forma a evitar que a água pingue ou verta. ATENÇÃO

• Não exceda o nível máximo. O excesso de água pode fazer o gelo encravar e não dispensar em condições.

• Utilize apenas água potável. Outros líquidos, tais como, chá verde ou leite podem não dispensar em condições.

• Feche cuidadosamente o compartimento de água. Caso contrário, a água pode pingar ou verter. NOTA

• Se encontrar uma fuga de água, abra o compartimento de água e verique se a passagem do compartimento de água para o dispensador de gelo está congelada. Se for essa a razão, deite água morna no compartimento de água até ao nível máximo. Deixe a passagem descongelar.

• É recomendado limpar regularmente a passagem do compartimento de água para o dispensador de gelo porque é susceptível de congelar.

2. Verique se o gelo congela completamente.

Apenas quando o gelo congelar completamente deve puxar a patilha do fabricador de gelo (02). Em seguida, o dispensador de gelo (04) roda e dispensa o gelo para o depósito de gelo (03). ATENÇÃO

• Não puxe a patilha até o gelo estar completamente congelado. O gelo meio congelado pode encravar e danicar o depósito de gelo. Untitled-8 39 2018-04-18 6:00:06Operações Português40 Operações

3. Para dispensar o gelo, levante ligeiramente o

depósito de gelo e incline-o para a frente. ATENÇÃO

• Não incline sem elevar o depósito de gelo. O depósito de gelo pode partir.

• Não deite água directamente no depósito de gelo para fazer gelo. O depósito de gelo pode partir.

• Não deixe a porta do congelador aberta. O gelo no depósito de gelo pode derreter e encravar.

• Em caso de falha de energia eléctrica, certique-se que esvazia o depósito de gelo antes de fazer gelo.

• Utilize apenas água potável. NOTA

• Os cubos de gelo podem não dispensar imediatamente dependendo do estado do gelo. Nesse caso, experimente puxar a patilha várias vezes.

• Se o gelo não dispensar porque o dispensador de gelo foi cheio com uma quantidade excessiva de água, retire o dispensador de gelo e esvazie-o. Se o problema persistir, desinstale o Fabricador de gelo e esvazie-o. Untitled-8 40 2018-04-18 6:00:06Português 41 Operações Abrir a tampa da prateleira superior (apenas nos modelos aplicáveis)

1. Levante por completo a parte frontal da tampa

da prateleira superior.

2. Em seguida, empurre a tampa para dentro, até

• Para retirar um item do congelador ou colocar um item no mesmo, tem de levantar e recolher primeiro a tampa da prateleira superior.

• A tampa da prateleira superior é amovível. Pode removê-la se não quiser utilizá-la. Untitled-8 41 2018-04-18 6:00:06Operações Português42 Operações Garantir mais espaço de armazenamento (apenas nos modelos aplicáveis) Se necessitar de mais espaço de armazenamento, retire a tampa da prateleira superior e as 4 gavetas, e encaixe a prateleira fornecida (ver gura) no fundo do interior da unidade principal. Em seguida, retire o Fabricador de gelo. NOTA

• A remoção da tampa da prateleira superior e das gavetas não afecta as características térmicas nem mecânicas do congelador.

• O volume de armazenamento declarado do congelador corresponde ao congelador com a prateleira fornecida colocada e sem a tampa da prateleira superior nem as gavetas. Untitled-8 42 2018-04-18 6:00:06Português 43 Manutenção Inversão da porta (apenas modelos aplicáveis) A inversão da porta deve ser efectuada por pessoal de assistência aprovado pela Samsung, a encargo do utilizador, uma vez que este tipo de assistência não está coberto pela garantia. AVISO

• A garantia não cobre uma eventual falha na inversão da porta ou eventuais danos materiais que ocorram devido à utilização de pessoal não aprovado.

• Antes de proceder à inversão da porta, certique-se de que o frigoríco está desligado da fonte de alimentação.

• Deve aguardar, pelo menos, uma hora após a conclusão do procedimento de inversão da porta. Tal destina-se a evitar a ocorrência de choques eléctricos. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave inglesa de 10 mm (para o veio da dobradiça superior) Chave de caixa de 8 mm (para parafusos) Chave inglesa de 12 mm (para o veio da dobradiça inferior) Acessórios O aspecto dos acessórios listados abaixo pode diferir consoante o modelo. Tampa da dobradiça (E) Tampa do espaçador (E) ATENÇÃO Por motivos de segurança, durante o procedimento de inversão da porta, mantenha todas as peças pequenas do frigoríco (parafusos, tampões, etc.) afastadas de bebés ou crianças. Manutenção Untitled-8 43 2018-04-18 6:00:07Manutenção Português44 Manutenção Instruções passo-a-passo PASSO 1 Retire o puxador

3. Utilize uma chave de fendas para retirar as

tampas dos parafusos do puxador (x2). Em seguida, coloque as tampas dos parafusos do puxador no lado oposto. ATENÇÃO Para evitar ferimentos, tenha cuidado ao retirar as tampas dos parafusos do puxador. NOTA Guarde o puxador num local seguro para utilizar mais tarde. Untitled-8 44 2018-04-18 6:00:07Português 45 Manutenção PASSO 2 Retirar a porta do congelador

1. Abra a tampa do compartimento do dongle e

retire a tampa do espaçador.

2. Enquanto segura nas áreas inferiores (marcadas

na gura) da tampa dos os com as duas mãos, levante a tampa dos os.

3. Rode a tampa dos os para a frente 90 graus e

depois empurre-a para cima para retirá-la. NOTA Mantenha a tampa do espaçador e a tampa dos os num local seguro. Serão necessárias quando voltar a colocar a porta na posição inicial (posição anterior à inversão da porta). NOTA Coloque a tampa do compartimento do dongle no compartimento da porta para utilizar mais tarde. Untitled-8 45 2018-04-18 6:00:08Manutenção Português46 Manutenção Visor do tipo A

1. Retire primeiro a tampa da moldura superior do

lado direito. Em seguida, puxe para fora.

2. Puxe para fora o lado esquerdo da tampa da

dobradiça para retirá-la e, em seguida, levante ligeiramente a parte inferior para retirar por completo. ATENÇÃO Ao retirar a tampa da dobradiça, tenha cuidado para não danicar os conectores e os existentes na porta do congelador ou em redor da mesma. NOTA Guarde a tampa da dobradiça num local seguro. Será necessária quando voltar a colocar a porta na posição inicial (posição anterior à inversão).

3. Desligue os conectores existentes na porta do

congelador ou em redor da mesma. Desaperte os parafusos da dobradiça superior para retirá- la. ATENÇÃO Para evitar a queda da porta do congelador, segure-a com rmeza quando retirar a dobradiça superior. Untitled-8 46 2018-04-18 6:00:08Português 47 Manutenção

4. Depois de retirar a dobradiça superior, levante

a porta do congelador para retirá-la. Guarde a porta num local seguro. ATENÇÃO A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos. Visor do tipo B

1. Utilize uma chave de fendas para inserir

nos orifícios, um a seguir ao outro, na parte superior da porta para retirar a tampa da moldura superior. NOTA Comece pelo orifício mais afastado da dobradiça. Untitled-8 47 2018-04-18 6:00:08Manutenção Português48 Manutenção

2. Puxe para fora o lado esquerdo da tampa da

dobradiça para retirá-la e, em seguida, levante ligeiramente a parte inferior para retirar por completo. ATENÇÃO Ao retirar a tampa da dobradiça, tenha cuidado para não danicar os conectores e os existentes na porta do congelador ou em redor da mesma. NOTA Guarde a tampa da dobradiça num local seguro. Será necessária quando voltar a colocar a porta na posição inicial (posição anterior à inversão).

3. Desligue os conectores existentes na porta do

congelador ou em redor da mesma. Desaperte os parafusos da dobradiça superior para retirá- la. ATENÇÃO Para evitar a queda da porta do congelador, segure-a com rmeza quando retirar a dobradiça superior. Untitled-8 48 2018-04-18 6:00:09Português 49 Manutenção

4. Depois de retirar a dobradiça superior, levante

a porta do congelador para retirá-la. Guarde a porta num local seguro. ATENÇÃO A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos. Untitled-8 49 2018-04-18 6:00:09Manutenção Português50 Manutenção PASSO 3 Inverta o fecho automático

1. Na porta do congelador, desaperte os parafusos

na patilha e os parafusos no lado oposto para retirar a patilha do fecho automático.

2. Coloque a patilha do fecho automático no lado

oposto e aperte os parafusos. Untitled-8 50 2018-04-18 6:00:09Português 51 Manutenção PASSO 4 Inverta a dobradiça inferior

1. Pouse o frigoríco com cuidado. Em seguida,

retire os parafusos da dobradiça inferior no lado direito e do pé de nivelamento no lado esquerdo, respectivamente.

2. Utilize uma chave de caixa de 8 mm para

retirar o parafuso traseiro junto do veio.

3. Retire o parafuso do veio por baixo da

4. Utilize uma chave Phillips para retirar o veio.

5. Coloque o veio no lado oposto.

6. Volte a colocar o parafuso traseiro e aperte-o.

7. Volte a colocar o parafuso do veio e aperte-o.

8. Coloque a dobradiça inferior no lado oposto

e aperte-a com os parafusos. Monte o pé de nivelamento no lado oposto e aperte-o com os parafusos.

9. Levante o frigoríco com cuidado.

Untitled-8 51 2018-04-18 6:00:10Manutenção Português52 Manutenção PASSO 5 Recolocar a porta do congelador Visor do tipo A

2. Desloque os conectores e os os para o lado

oposto. Coloque a tampa do painel de controlo e, em seguida, aperte os parafusos no lado oposto. Untitled-8 52 2018-04-18 6:00:10Português 53 Manutenção

3. Retire o veio da dobradiça superior. Em

seguida, volte a montar o veio conforme indicado na gura.

4. Comece por inserir a parte inferior da porta na

5. Insira a dobradiça superior e aperte-a com

• Desloque os os para o lado oposto e prenda- os no gancho interno do lado oposto. Untitled-8 53 2018-04-18 6:00:10Manutenção Português54 Manutenção

6. Volte a colocar a tampa do compartimento do

dongle na posição original.

7. Ligue os conectores da porta do frigoríco e da

unidade principal. Em seguida, prenda os os no gancho interno da tampa da dobradiça (E) opcional.

8. Coloque a tampa da dobradiça na dobradiça

superior com o lado direito primeiro. Em seguida, faça pressão sobre a parte inferior da tampa para encaixá-la. ATENÇÃO Certique-se de que os os e conectores não estão presos no meio. Untitled-8 54 2018-04-18 6:00:11Português 55 Manutenção

9. Coloque a tampa da moldura superior com a

peça (b) a encaixar na peça (a) na diagonal.

10. Coloque a tampa dos os através da tampa do

compartimento do dongle aberta. Rode a tampa 90 graus para a frente e depois empurre-a para baixo, para encaixar.

11. Coloque a tampa do espaçador (E) na

posição original e depois feche a tampa do compartimento do dongle. NOTA O aspecto das tampas difere consoante o modelo. Visor do tipo B

1. Retire o parafuso e puxe a tampa do painel de

controlo para fora. Untitled-8 55 2018-04-18 6:00:11Manutenção Português56 Manutenção

2. Desloque os conectores e os os para o lado

oposto. Coloque a tampa do painel de controlo e, em seguida, aperte os parafusos no lado oposto.

3. Retire o veio da dobradiça superior. Em

seguida, volte a montar o veio conforme indicado na gura. Untitled-8 56 2018-04-18 6:00:11Português 57 Manutenção

4. Comece por inserir a parte inferior da porta na

5. Insira a dobradiça superior e aperte-a com

• Desloque os os para o lado oposto e prenda- os no gancho interno do lado oposto.

6. Volte a colocar a tampa do compartimento do

dongle na posição original.

7. Ligue os conectores da porta do frigoríco e da

unidade principal. Em seguida, prenda os os no gancho interno da tampa da dobradiça (E) opcional. Untitled-8 57 2018-04-18 6:00:11Manutenção Português58 Manutenção

8. Coloque a tampa da dobradiça na dobradiça

superior com o lado direito primeiro. Em seguida, faça pressão sobre a parte inferior da tampa para encaixá-la. ATENÇÃO Certique-se de que os os e conectores não estão presos no meio.

9. Coloque a tampa da moldura superior com a

peça (b) a encaixar na peça (a) na diagonal. Em seguida, faça deslizar a extremidade da tampa para a esquerda para encaixar. Untitled-8 58 2018-04-18 6:00:12Português 59 Manutenção

• No caso dos modelos que têm o visor na parte superior do congelador, empurre a extremidade esquerda da tampa da moldura superior e, em seguida, a extremidade direita, encaixando as secções inferior e superior, por esta ordem.

10. Coloque a tampa dos os através da tampa do

compartimento do dongle aberta. Rode a tampa 90 graus para a frente e depois empurre-a para baixo, para encaixar.

11. Coloque a tampa do espaçador (E) na

posição original e depois feche a tampa do compartimento do dongle. NOTA O aspecto das tampas difere consoante o modelo. Untitled-8 59 2018-04-18 6:00:12Manutenção Português60 Manutenção PASSO 6 Volte a prender o puxador

1. Coloque o puxador no lado oposto e depois

ilustração. NOTA Poderá querer voltar a colocar as portas na posição inicial (posição anterior à inversão). Nesse caso, consulte as instruções acima mas volte a colocar as portas, dobradiças e tampas na posição inicial. Untitled-8 60 2018-04-18 6:00:13Português 61 Manutenção Manuseamento e cuidado Prateleiras Levante ligeiramente a parte traseira da prateleira para retirá-la. Compartimentos da porta Levante ligeiramente o compartimento da porta e retire-o. ATENÇÃO Para evitar acidentes, esvazie os compartimentos da porta antes de os retirar. Tampa da prateleira superior (apenas nos modelos aplicáveis)

1. Empurre o lado direito da tampa para dentro,

2. Em seguida, levante a tampa e puxe-a para a

frente, para retirá-la. Untitled-8 61 2018-04-18 6:00:13Manutenção Português62 Manutenção Fabricador de gelo (apenas nos modelos aplicáveis) NOTA

• Quando limpar os componentes do Fabricador de gelo, tais como, o compartimento de água, o depósito de gelo, e o dispensador de gelo, certique-se que cam completamente secos após a limpeza.

• Quando limpar o Fabricador de gelo, certique-se que seca completamente a parte interior e exterior da unidade após a limpeza. Uma secagem deciente pode fazer com que a patilha do fabricador de gelo falhe. Neste caso, deixe o fabricador de gelo secar por 2-3 dias. De seguida, tente novamente. Remoção dos componentes Compartimento de água Abra completamente o compartimento de água, e, em seguida, puxe para fora. Dispensador de gelo

2. Puxe levemente o lado esquerdo do

dispensador de gelo e, em seguida, puxe o outro lado para retirar. Untitled-8 62 2018-04-18 6:00:13Português 63 Manutenção Fabricador de gelo

1. Retire primeiro o compartimento multiusos que

se encontra imediatamente acima do Fabricador de gelo.

2. Enquanto segura a área marcada em ambos

os lados do Fabricador de gelo com as mãos, levante a unidade e puxe para a frente. Reinserção dos componentes Compartimento de água Encaixe ambos os lados do compartimento de água no gancho correspondente na caixa do compartimento de água. Certique-se que encaixa até ouvir um clique. Untitled-8 63 2018-04-18 6:00:14Manutenção Português64 Manutenção Limpeza Interior e exterior AVISO

• Não utilize benzeno, diluente nem detergente doméstico/para automóveis, tal como o Clorox™, para efeitos de limpeza. Podem danicar a superfície do frigoríco e provocar um incêndio.

• Não pulverize água sobre o frigoríco. Pode provocar choques eléctricos. Utilize regularmente um pano seco para remover todas as substâncias estranhas, como pó ou água, dos pontos de contacto e dos terminais da cha de alimentação.

1. Retire o cabo de alimentação da tomada.

2. Utilize um pano macio sem bras ou um toalhete de papel humedecido para limpar o interior e o

exterior do frigoríco.

3. Quando terminar, utilize um pano ou toalhete de papel seco para secar bem.

4. Introduza o cabo de alimentação na tomada.

Substituição Lâmpadas LED Para substituir as lâmpadas do frigoríco, contacte um centro de assistência técnica local da Samsung. AVISO

• As lâmpadas não podem ser substituídas pelo utilizador. Não tente substituí-las sozinho. Pode causar choques eléctricos. Untitled-8 64 2018-04-18 6:00:14Português 65 Resolução de problemas Antes de telefonar para a assistência técnica, reveja os pontos de vericação abaixo. Quaisquer chamadas de assistência relacionadas com situações normais (sem ser casos de avaria) serão cobradas aos utilizadores. Geral Temperatura Sintoma Causas possíveis Solução O congelador não funciona. A temperatura do congelador está quente.

• O cabo de alimentação não está bem ligado na tomada.

• Ligue o cabo de alimentação correctamente à tomada.

• O controlo de temperatura não está denido correctamente.

• Dena a temperatura para um nível mais baixo.

• O frigoríco está posicionado junto de uma fonte de calor ou exposto à luz solar directa.

• Mantenha o frigoríco afastado da luz solar directa ou de uma fonte de calor.

• Não há espaço suciente entre o frigoríco e as laterais/parte de trás.

• Recomendamos que a folga entre o frigoríco e as paredes (ou armários) próximas seja superior a 50 mm.

• O frigoríco está sobrecarregado. Os alimentos estão a bloquear as aberturas de ventilação do frigoríco.

• Não sobrecarregue o frigoríco. Não deixe os alimentos bloquearem a ventilação. O congelador não refrigera o suciente.

• O controlo de temperatura não está denido correctamente.

• Dena a temperatura para um nível mais alto. A parede interior está quente.

• O frigoríco tem tubagem à prova de calor na parede interior.

• Para evitar a formação de condensação, os cantos frontais do frigoríco estão equipados com tubos resistentes ao calor. Se a temperatura ambiente subir, este equipamento pode não funcionar ecazmente. Não se trata de uma avaria do sistema. Resolução de problemas Untitled-8 65 2018-04-18 6:00:14Resolução de problemas Português66 Resolução de problemas Cheiros Sintoma Causas possíveis Solução O frigoríco tem cheiros.

• Alimentos com cheiros fortes.

• Certique-se de que os alimentos de cheiro forte estão embrulhados e hermeticamente fechados. Gelo Sintoma Causas possíveis Solução Gelo à volta das aberturas de ventilação.

• Os alimentos estão a bloquear as aberturas de ventilação.

• Certique-se de que não há alimentos a bloquear as aberturas de ventilação do frigoríco. Gelo nas paredes interiores.

• A porta não ca bem fechada.

• Atenção para não haver alimentos a impedir o fecho da porta. Limpe a borracha da porta. Frutas ou legumes congelam.

• As frutas ou os legumes estão guardados na Zona de refrigeração/chef.

• A Zona de refrigeração/chef destina-se apenas a carne/peixe. Condensação Sintoma Causas possíveis Solução Forma-se condensação nas paredes interiores.

• Se deixar a porta do frigoríco aberta, a humidade entra.

• Elimine a humidade e não tenha a porta aberta durante muito tempo.

• Alimentos com elevado teor de humidade.

• Certique-se de que os alimentos estão embrulhados e hermeticamente fechados. Untitled-8 66 2018-04-18 6:00:14Português 67 Resolução de problemas Ouve sons estranhos vindos do frigoríco? Antes de telefonar para a assistência técnica, reveja os pontos de vericação abaixo. Quaisquer chamadas de assistência relacionadas com sons normais serão cobradas ao utilizador. Estes sons são normais.

• Quando o frigoríco inicia ou termina uma operação, pode fazer sons semelhantes ao motor de um carro a arrancar. À medida que o funcionamento estabiliza, os sons diminuem. Estalar! ou Gotejar! Zumbido!

• Estes sons podem ocorrer durante o funcionamento da ventoinha. Quando o frigoríco atinge a temperatura denida, a ventoinha deixa de produzir sons. ZZZZZZZZZZ!Zunir!

• Durante um ciclo de descongelação, a água pode pingar em cima do aquecedor de descongelação originando sons de água a fervilhar. Silvo! Untitled-8 67 2018-04-18 6:00:14Resolução de problemas Português68 Resolução de problemas

• À medida que o frigoríco refrigera ou congela, o gás refrigerante move-se através de tubos selados, causando um som de borbulhar. Borbulhar!

• À medida que a temperatura do frigoríco aumenta ou diminui, as peças de plástico contraem ou expandem, criando sons semelhantes a batidas. Estes ruídos ocorrem durante o ciclo de descongelação ou quando as peças electrónicas estão a funcionar. Estalar!

• Para modelos com módulo de produção de gelo: Quando a válvula de água abre para encher o módulo de produção de gelo, poderão ouvir-se zumbidos.

• Devido à equalização de pressão quando se abre e fecha a porta do frigoríco, poderá ouvir-se um ruído semelhante a um sopro forte. Untitled-8 68 2018-04-18 6:00:15Português 69 Resolução de problemas Samsung Smart Home Sintoma Acção Não consegui encontrar a “Samsung Smart Home” no mercado das aplicações.

• A aplicação Samsung Smart Home está disponível em smartphones com Android 4.0 (ICS) ou superior, ou iOS 8.0 ou superior. A aplicação Samsung Smart Home não funciona.

• A aplicação Samsung Smart Home só está disponível nos modelos aplicáveis.

• A antiga aplicação Samsung Smart Refrigerator não se liga aos modelos Samsung Smart Home. A aplicação Samsung Smart Home está instalada, mas não está ligada ao meu frigoríco.

• Tem de iniciar sessão na sua conta Samsung para utilizar a aplicação.

• Conrme se o seu router está a funcionar normalmente.

• Se, no seguimento da instalação da aplicação, não tiver ligado o seu frigoríco à aplicação Samsung Smart Home, tem de estabelecer a ligação utilizando a função de registo do dispositivo existente na aplicação. Não consegui iniciar sessão na aplicação.

• Tem de iniciar sessão na sua conta Samsung para utilizar a aplicação.

• Se não tem uma conta Samsung, siga as instruções no ecrã da aplicação para criar uma. Aparece uma mensagem de erro quando tento registar o meu frigoríco.

• A Easy Connection (Ligação simples) pode falhar devido à distância a que se encontra do seu ponto de acesso (AP) ou à interferência eléctrica do ambiente circundante. Espere um momento e tente novamente. A ligação da aplicação Samsung Smart Home ao meu frigoríco cou bem feita, mas a aplicação não é executada.

• Saia e reinicie a aplicação Samsung Smart Home, ou desligue e volte a ligar o router.

• Desligue o cabo de alimentação do frigoríco e volte a ligá-lo passado um minuto. Untitled-8 69 2018-04-18 6:00:15Memo Untitled-8 70 2018-04-18 6:00:15Memo Untitled-8 71 2018-04-18 6:00:15Contacte a Samsung Internacional Se tem algumas dúvidas ou comentários sobre os nossos produtos, por favor contacte a linha de apoio a Clientes Samsung. País Centro de assistência Website SOUTH AFRICA 0860 SAMSUNG (726 7864) www.samsung.com/support NAMIBIA 08197267864 ZAMBIA 3434 MAURITIUS 800 2550 REUNION 0262 50 88 80 ANGOLA 917 267 864 Zimbabwe 0808 0204 MOZAMBIQUE 847267864
