RB38A6B3F18 - Congelador SAMSUNG - Manual de utilização gratuito

Marca	Samsung
Modelo	RB38A6B3F18
Tipo de produto	Congelador
Dimensões (A x L x P)	1700 x 595 x 650 mm (aproximadamente)
Volume líquido	280 L (aproximadamente)
Classe energética	E (aproximadamente)
Consumo energético anual	250 kWh (aproximadamente)
Nível sonoro	35 dB (aproximadamente)
Tecnologia de refrigeração	No Frost
Localização da dobradiça	Direita (reversível)
Número de gavetas	3 (aproximadamente)
Tipo de comando	Eletrónico (display digital)
Função congelação rápida	Sim
Alarme de porta aberta	Sim
Alimentação elétrica	220-240 V, 50 Hz
Peças substituíveis pelo utilizador	Puxadores, juntas, gavetas, dobradiças
Manutenção	Limpeza regular com um pano macio e água com sabão
Peso líquido	65 kg (aproximadamente)

Perguntas frequentes - RB38A6B3F18 SAMSUNG

Como substituir o puxador do congelador?

Remova as tampas dos parafusos com uma chave de fenda de cabeça chata, em seguida, desaperte os parafusos com uma chave de fenda Philips. Para remontar, siga a ordem inversa. Certifique-se de que não há espaço entre o puxador e a porta.

Como substituir a junta da porta?

Abra a porta e remova a junta antiga. Fixe uma junta nova pressionando firmemente, sem deixar espaço. Uma montagem incorreta pode causar vazamentos de ar frio.

Como retirar e recolocar uma gaveta?

Levante suavemente a frente da gaveta e deslize-a para retirá-la. Para recolocá-la, siga a ordem inversa, certificando-se de que está bem inserida nos trilhos.

Como inverter as portas do congelador?

Desligue o aparelho. Remova a tampa superior, desconecte os conectores, em seguida, remova as dobradiças e as portas. Remonte na ordem inversa. Um procedimento detalhado encontra-se no manual. Recomenda-se pedir ajuda.

Quais são as peças sobressalentes substituíveis pelo utilizador?

Os puxadores (alguns modelos), as juntas, as gavetas e as dobradiças. As dobradiças requerem a remoção das portas, tenha cuidado.

Como limpar o meu congelador Samsung?

Desligue o aparelho. Use um pano macio embebido em água com sabão. Enxágue e seque. Evite produtos de limpeza abrasivos que possam riscar as superfícies.

O que fazer se o alarme sonoro soar?

O alarme pode indicar uma porta mal fechada ou um problema de temperatura. Verifique se a porta está bem fechada. Se o problema persistir, consulte o manual.

Como ajustar a temperatura?

Use o painel de controle eletrónico para ajustar a temperatura desejada. A temperatura recomendada para o congelador é de -18°C.

Posso reparar sozinho danos mais graves?

Apenas as reparações descritas no manual (puxadores, juntas, gavetas, dobradiças) são autorizadas. Qualquer outra reparação deve ser realizada por um profissional credenciado Samsung, sob pena de anulação da garantia.

Onde encontrar o código do modelo e as peças de reposição?

O código do modelo está na etiqueta de código de barras no canto inferior esquerdo do produto. Visite o site Samsung Peças e insira o código para verificar as peças disponíveis.

MANUAL DE UTILIZADOR RB38A6B3F18 SAMSUNG

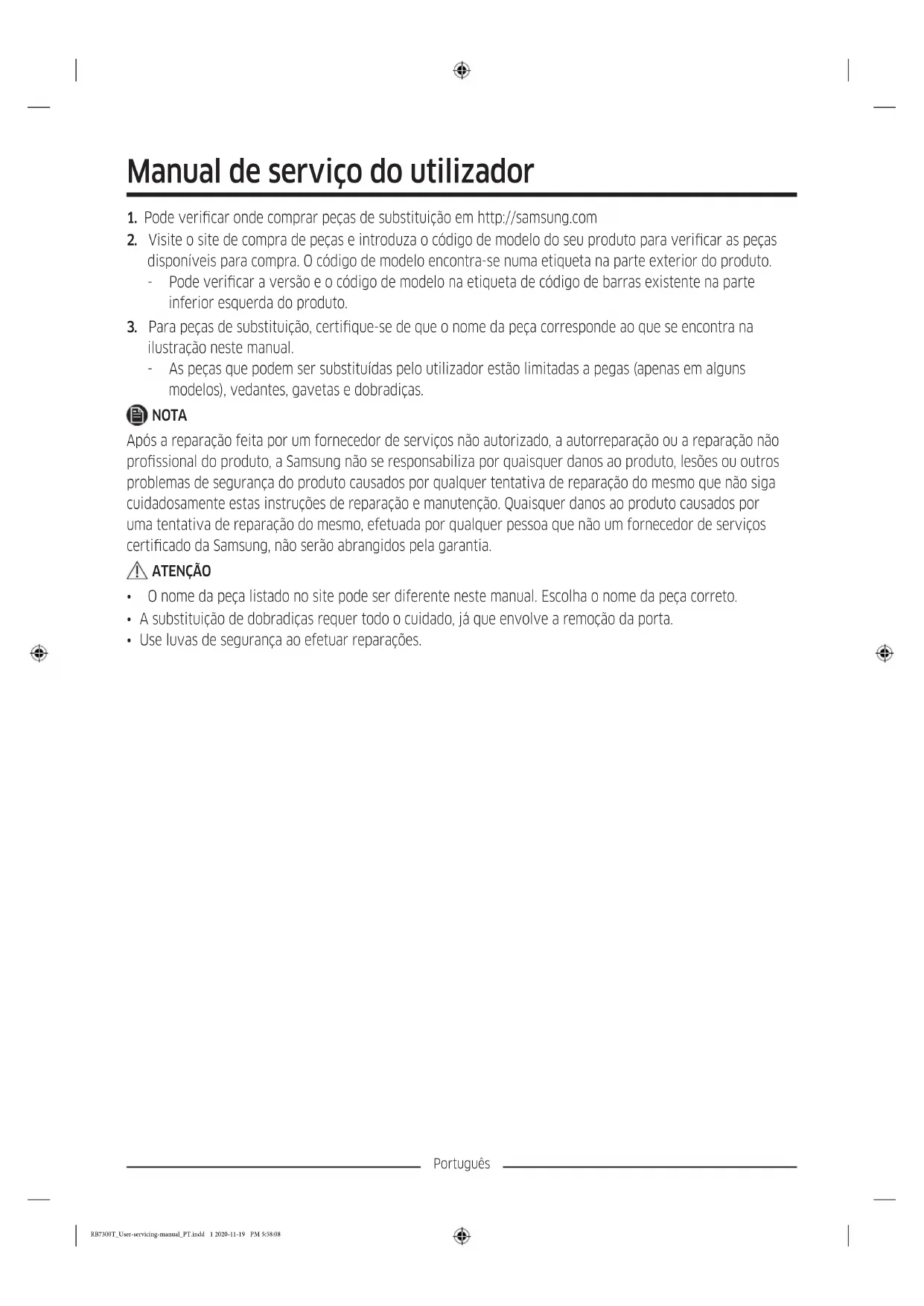

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Pegas (apenas em modelos aplicáveis)
05 Dobradiça central 06 Etiqueta de código de barras
07 Dobradiça inferior

Português

Substituição da pega

O nome do modelo tem o seguinte formato: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

O que substitui os asteriscos pode diferir, dependendo do modelo.

Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo.

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

1. Utilize uma chave de fendas para retirar as tampas dos parafusos.

- Após soltar a pega, fixe as tampas dos parafusos novamente nos respetivos orifícios.

1. Utilize uma chave Phillips para retirar os parafusos e solte a pega.

NOTA

Utilize estes parafusos para apertar a pega no lado oposto.

1. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituição do vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Remoção da gaveta

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm

Português

Inversão da porta

NOTA

Para os modelos com pegas, inverta as pegas primeiro. (Para obter informações detalhadas, consulte a secção "Substituição da pega (para modelos com pegas em barra)".)

1. Com a porta do frigorífico fechada, utilize uma chave Phillips para retirar os parafusos que fixam a tampa superior (A).

2. Levante cuidadosamente a tampa superior (A) e coloque-a na parte superior do frigorífico.

- Tenha cuidado ao levantar a tampa superior (A). Existe um fio ligado debaixo da mesma.

1. Retire este fio e o conector localizados no suporte sob a tampa superior.

- Este passo poderá não ser aplicável a alguns modelos.

ATENÇÃO

Não puxe os conectores com demasiada força.

1. Desligue o conector dos fios (A).

- Este passo poderá não ser aplicável a alguns modelos.

Português

1. Utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça superior (A).

ATENÇÃO

Para evitar a queda da porta do frigorífico, segure-a com firmeza quando retirar os parafusos.

1. Abra a porta do frigorífico e, em seguida, levante a porta para a remover da dobradiça central. Guarde a porta num local seguro.

ATENÇÃO

A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

1. Abra a porta do congelador e utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça inferior (A).

Português

1. Com a porta do congelador assente na dobradiça inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Quando a dobradiça inferior (A) tiver sido removida do suporte, remova-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B).

ATENÇÃO

Para evitar a queda da porta do congelador, segure-a com firmeza até a retirar em segurança da dobradiça central (B).

1. Utilize uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos que fixam a dobradiça central (A).

2. Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

- Certifique-se de que os conectores dos fios estão devidamente ligados.

- Tenha cuidado para não danificar os fios ao fixar a tampa superior

Português
