RB38A6B3F18 - Congélateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Marque	Samsung
Modèle	RB38A6B3F18
Type de produit	Congélateur
Dimensions (H x L x P)	1700 x 595 x 650 mm (environ)
Volume net	280 L (environ)
Classe énergétique	E (environ)
Consommation énergétique annuelle	250 kWh (environ)
Niveau sonore	35 dB (environ)
Technologie de refroidissement	No Frost
Emplacement de la charnière	Droite (réversible)
Nombre de tiroirs	3 (environ)
Type de commande	Électronique (affichage numérique)
Fonction congélation rapide	Oui
Alarme de porte ouverte	Oui
Alimentation électrique	220-240 V, 50 Hz
Pièces remplaçables par l'utilisateur	Poignées, joints, tiroirs, charnières
Entretien	Nettoyage régulier avec un chiffon doux et de l'eau savonneuse
Poids net	65 kg (environ)

FOIRE AUX QUESTIONS - RB38A6B3F18 SAMSUNG

Comment remplacer la poignée du congélateur ?

Retirez les cache-vis avec un tournevis à tête plate, puis dévissez les vis avec un tournevis cruciforme. Pour remonter, suivez l'ordre inverse. Assurez-vous qu'il n'y a pas d'espace entre la poignée et la porte.

Comment remplacer le joint de porte ?

Ouvrez la porte et retirez l'ancien joint. Fixez un joint neuf en appuyant fermement, sans laisser d'espace. Un mauvais montage peut entraîner des fuites d'air froid.

Comment retirer et remettre un tiroir ?

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer. Pour le remettre, suivez l'ordre inverse en vous assurant qu'il est bien inséré dans les rails.

Comment inverser les portes du congélateur ?

Débranchez l'appareil. Retirez le cache supérieur, débranchez les connecteurs, puis retirez les charnières et les portes. Remontez en ordre inverse. Une procédure détaillée se trouve dans la notice. Il est recommandé de se faire aider.

Quelles sont les pieces détachées remplaçables par l'utilisateur ?

Les poignées (certains modèles), les joints, les tiroirs et les charnières. Les charnières nécessitent une dépose des portes, soyez prudent.

Comment nettoyer mon congélateur Samsung ?

Débranchez l'appareil. Utilisez un chiffon doux imbibé d'eau savonneuse. Rincez et séchez. Évitez les nettoyants abrasifs qui pourraient rayer les surfaces.

Que faire si l'alarme sonore retentit ?

L'alarme peut indiquer une porte mal fermée ou un problème de température. Vérifiez que la porte est bien fermée. Si le problème persiste, consultez la notice.

Comment régler la température ?

Utilisez le panneau de commande électronique pour régler la température souhaitée. La température recommandée pour le congélateur est de -18°C.

Puis-je réparer moi-même des dommages plus importants ?

Seules les réparations décrites dans la notice (poignées, joints, tiroirs, charnières) sont autorisées. Toute autre réparation doit être effectuée par un professionnel agréé Samsung sous peine d'annulation de la garantie.

Où trouver le code modèle et les pièces de rechange ?

Le code modèle est sur l'étiquette de code-barres en bas à gauche du produit. Visitez le site Samsung Pièces et entrez le code pour vérifier les pièces disponibles.

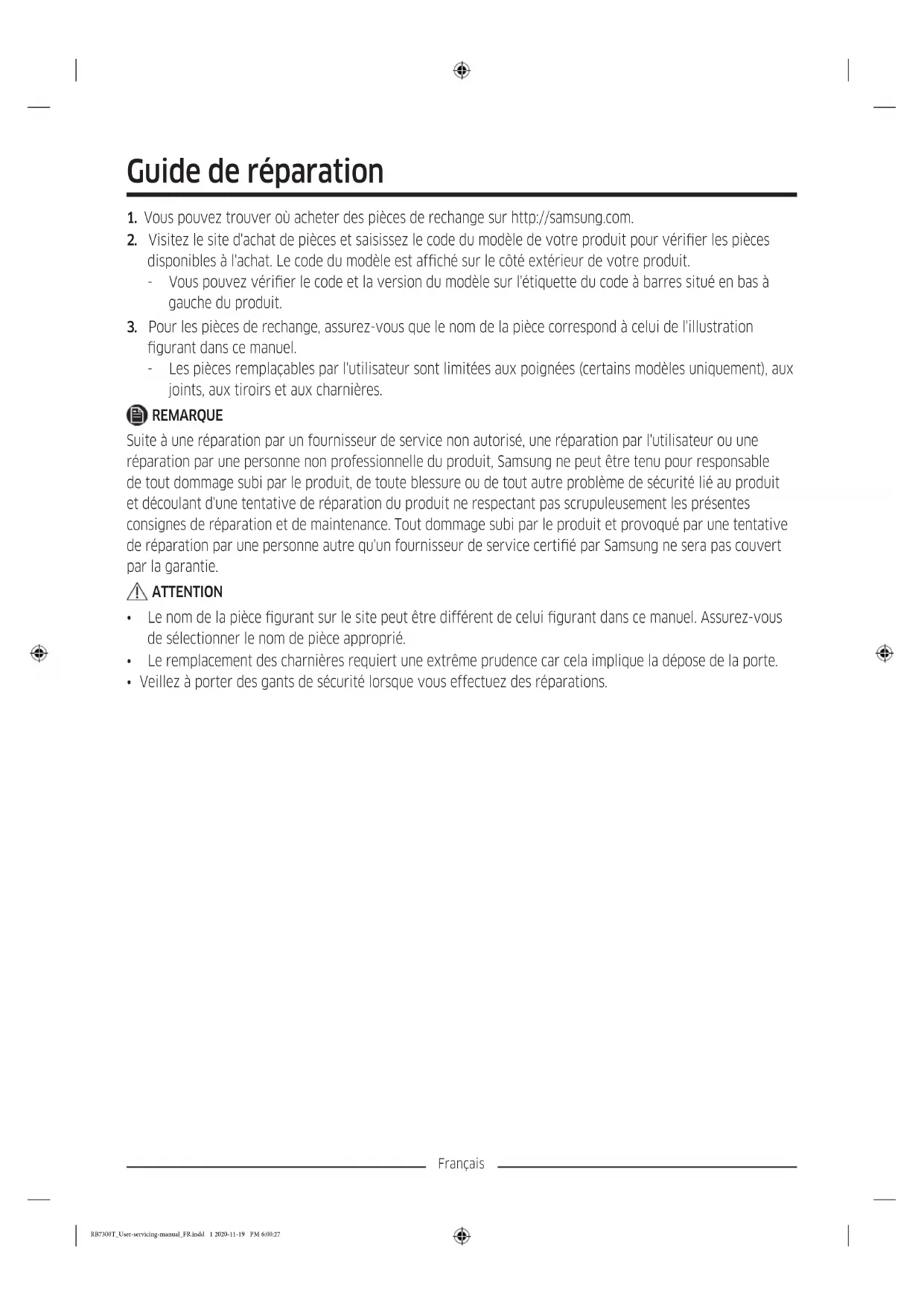

MODE D'EMPLOI RB38A6B3F18 SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.

- Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres située en bas à gauche du produit.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

Remarque

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

Attention

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. • Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Poignées (modèles applicables uniquement) 05 Charnière centrale 06 Étiquette du code à barres 07 Charnière inférieure

Remplacement de la poignée

Le nom du modèle se présente comme suit : RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****

Ce qui remplace l'astérisque peut varier en fonction du modèle.

Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A à Z) dans le code du modèle.

Attention

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas érafler la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vérifiez que la poignée est correctement fixée avant d'utiliser le produit.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate

Remarque

Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

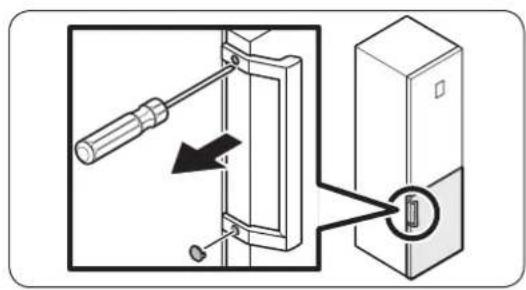

1. Utilisez un tournevis à tête plate pour retirer les cache-vis.

- Après avoir détaché la poignée, remettez en place les cache-vis sur les trous de vis.

1. Utilisez un tournevis cruciforme pour retirer les vis et détacher la poignée.

Remarque

Utilisez ces vis pour fixer la poignée sur le côté opposé.

1. Pour remonter la nouvelle poignée, suivez la procédure dans le sens inverse.

Attention

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Attention

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Réinstallation des tiroirs

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

Attention

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.
• Vérifiez que l'arbre est correctement serré sur la charnière.
• Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

Avertissement

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Remarque

Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la section "Remplacement de la poignée (pour les modèles équipés de poignées barres)".)

1. Après avoir fermé la porte du réfrigérateur, utilisez un tournevis cruciforme pour retirer les vis fixant le cache supérieur (A).
2. Soulevez doucement le cache supérieur (A) et posez-le sur le réfrigérateur.

- Soyez prudent lorsque vous soulevez le cache supérieur (A). Un câble connecté se trouve juste en dessous.

1. Retirez le câble et le connecteur de câble sur le support situé en dessous du cache supérieur.

- Il est possible que cette étape ne s'applique pas à certains modèles.

Attention

Ne tirez pas trop fort sur les connecteurs.

1. Débranchez le connecteur de câble (A).

Il est possible que cette étape ne s'applique pas à certains modèles.

1. Utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière supérieure (A).

Attention

Afin d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait des vis.

1. Ouvrez la porte du réfrigérateur et soulevez-la pour la retirer de la charnière centrale. Conservez la porte en lieu sûr.

Attention

La porte est lourde. Afin d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte.

1. Ouvrez la porte du congélateur et utilisez une clé à douille (8 mm) pour retirer les vis permettant de fixer la charnière inférieure (A).

1. Alors que la porte du congélateur repose sur la charnière inférieure (A), tirez lentement la charnière inférieure (A) pour la retirer du support situé dans la partie inférieure du réfrigérateur. Une fois la charnière inférieure (A) retirée du support, retirez-la de la porte du congélateur, puis tirez la porte du congélateur vers le bas pour la retirer de la charnière centrale (B).

Attention

Afin d'éviter que la porte du congélateur ne tombe, assurez-vous de la tenir fermement jusqu'à son retrait de la charnière centrale (B).

1. Utilisez un tournevis cruciforme et une clé à douille (10 mm) pour retirer les vis permettant de fixer la charnière centrale (A).
2. Remontez en suivant la procédure de démontage dans le sens inverse après avoir remplacé les charnières supérieure, centrale et inférieure.

Attention

• Assurez-vous que les connecteurs de câble sont correctement branchés. - Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
