MANUAL DE UTILIZADOR RB38A6B3F3K SAMSUNG

Este procedimento se aplica tanto al compartmento del frigorifico como al del congelador.

1. Pode verificar onde comprar peças de substituiçao em http://samsung.com

2. Visite o site de compra de peças e introduza o documento de modelo do seu produto para verficar as peças disponíveis para compra. O documento de modelos encontrar-se numa etiqueta na parte exterior do produit.

3. Pode vericar a versão e o)cdo de modelo na etiqueta de cdo de barras existente na parte inferior esquerda do produto.

4. Para peças de substituição, certifique-se de que o nome da coisa correponde ao que se encontra na ilustracao neste manual.

5. As peças que podem ser substituções能做到 limitadas a pegas (apenas em outros modelos), vedantes, gavetas e dobradiças.

NOTA

Apos a reparacao feita por um fornecedor de serviceos nao autorizzato, a autorreparacao ou a reparacao nao professional do produits, a Samsung nao se responsabiliza por quaisquer danos ao produits, lesoes ou outros problemas de seguranca do produits causados por qualier tentativa de reparacao do mesmo que nao siga cautadosamente estas instruções de reparacao e manutencao. Quaisquer danos ao produits causados por uma tentativa de reparacao do mesmo, efetuada por qualier pessoa que nao um fornecedor de serviceos certificado da Samsung, nao serao abrangidos pela garantia.

ATENÇAO

• O nome da peça lista no site pode serDIFFERente;nestemanual. Escolha o nome da peça correto.
• A substituicao de dobradiças requirei todo o cuidado, ja que envolve a remocao da porta.
• Use luvas de segurar ao efetuar reparacoes.

Portugues

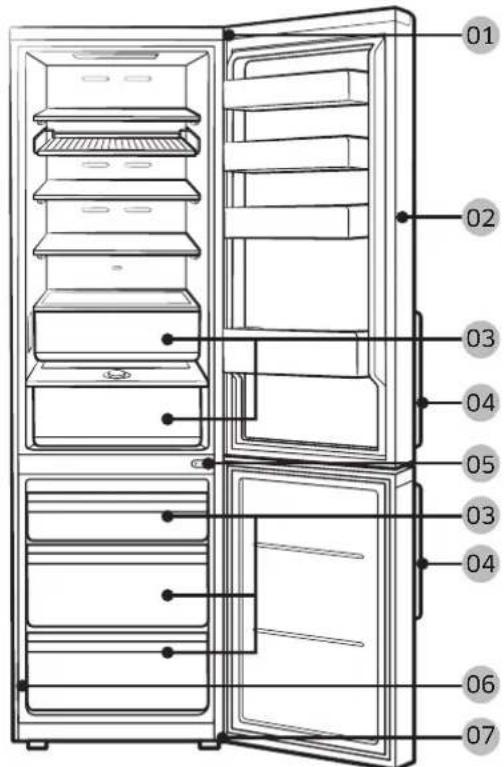

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o País.

01 Dobradiça superior 02 Vedante
03 Gaveta 04 Pegas (apenas em modelos aplicáveis)
05 Dobradiça central 06 Etiqueta de documento de barras
07 Dobrada inferior

Portugues

Substituacao da pega

O nome do Modelo tem o segunte formatting: RB386, RB382, RL386, RB3L*2, RB366, RB362, RL36*6, RL362, RB346, RB34*2, RL346, RL342***

O que substitui os asteriscos pode diferir, dependendo do Modelo.

Os asteriscos no5cdo g de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no cdo g de modelo.

ATENÇAO

• Ao substitui r a pega da porta, tenha cuidado para não riscar a parte da fronte da porta.
• Pressione firmamente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmamente os parafusos ao fixar a pega.
• Verifique se a pega estáfirmamente fixa antes deutilizar o produits.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fendas

Remocao das pegas

NOTA

Este procedimento aplica-se aos compartmentos do frigorifico e congelador.

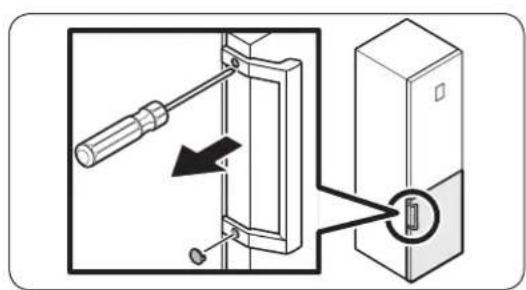

1. Utilize una chave de fendas para退市 as tampas dos parafusos.

2. ApósURTAR a pega, fixe as tampas dos parafusos novamente nos respetivos orificios

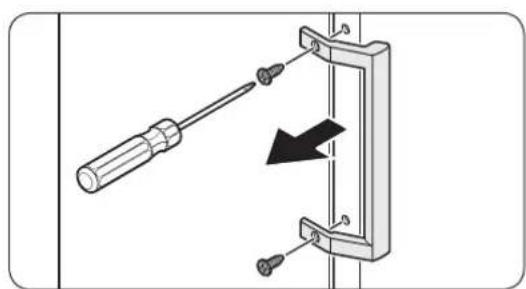

3. Utilize una chave Phillips para retirar os parafusos e solte a pega.

NOTA

Utilize把这些 parafusos para aperture a pega no lado oposto.

1. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Portugues

Substituição do vedante

ATENÇAO

Fixe o vedante firmamente. Se nao o fazer, podera havar uma fuga de ar frio do frigorifico.

Remoçao do vedante

Abra a porta e remove o vedante da porta.

Substituacao do vedante

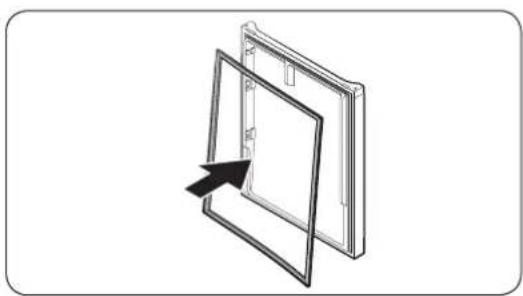

Anexe um novo vedante à porta do frigorífico.
Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituicao da gaveta

ATENÇAO

Durante a montagem, verifique se a gaveta está corretramente inserida na guia.

Remoção da gaveta

Levante cuidadosamente a parte da(fronte da gaveta e faça-a deslizar para fora.

Reinstalacao das gavetas

A reinstalacao das gavetas segue a ordem inversa dos passos de remoço.

Portugues

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇAO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, colque um material protetor no chão, tal como um cartão, para impedir ricos na porta quando a pouzar no chão.
• Como as dobradiças tem de ser manuseadas com cuidado e substituções por das ou mais pessoas, é recomendado contactar o服务于专业技术 professional.
• Se remove a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmamente fixo na dobrada.
• Verifique se a dobradiça estáfirmamente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios está devidamente ligados.
• Tenha cuidado para não danIFICAR os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no minimo, 2 pessoas.
• Desligue o cabo de alimentacao antes de inverteras portas.

Ferramentas necessarias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 11 mm

Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm

Portugues

Inversão da porta

NOTA

Para os modelos com pegas, inverte as pegas primeiro. (Para obter informações detailhadas, consulta a secção "Substituição da pega (para modelos com pegas em barra)".

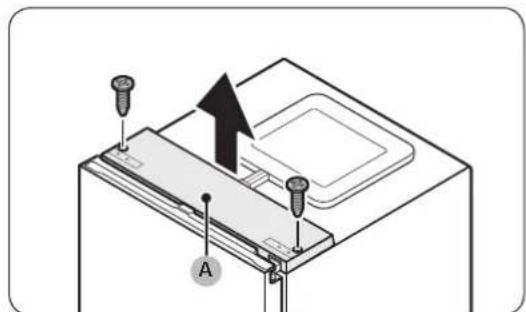

1. Com a porta do frigorífico fechada, utilize uma chave Phillips para retirar os parafusos que fixam a tampa superior (A).

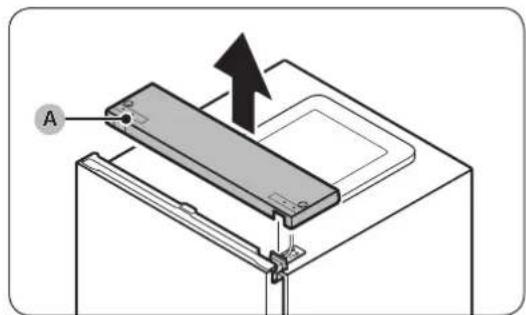

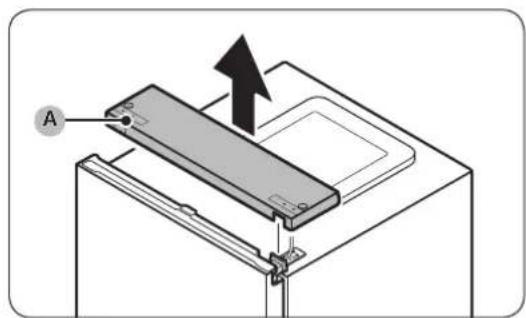

1. Levantesciousamente a tampa superior (A) e colque-a na parte superior do frigorífico.

2. Tenha cuidado ao levantar a tampa superior (A). Existe um fio ligado debaixo da mesma.

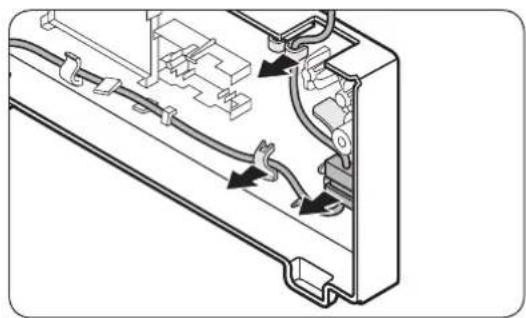

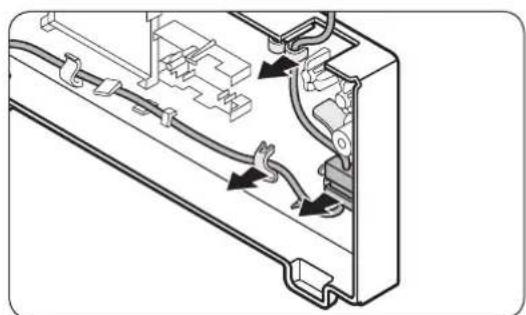

1. Retire este fio e o conector localizados no suporte sob a tampa superior.

2. Este passo poderá não ser aplicável a algunos modelos.

ATENÇAO

Não puxe os conectores com demasiada para.

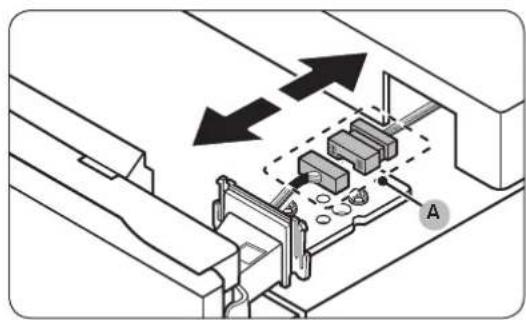

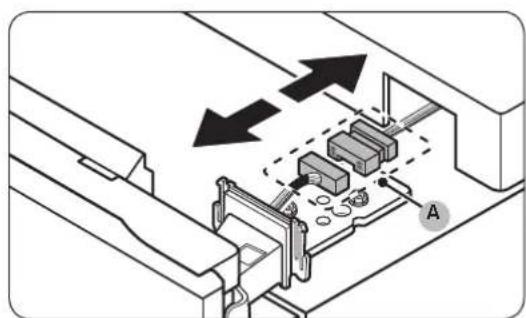

1. Desligue o conector dos fios (A).

2. Este passo poderá não ser aplicável a algunos modelos.

Portugues

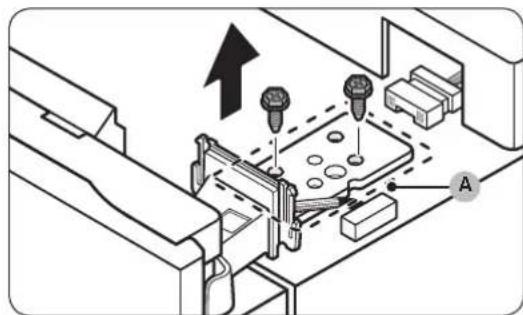

1. Utilize una chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça superior (A).

ATENÇAO

Para registrar a queda da porta do frigorífico, segure-a com firmeza quando退市ar os parafusos.

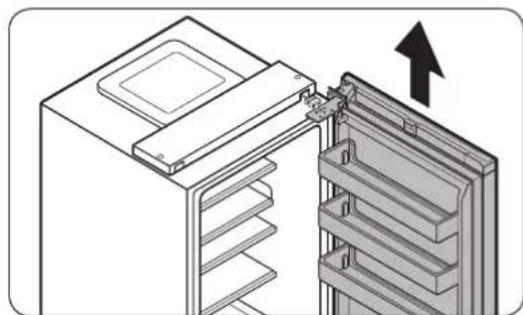

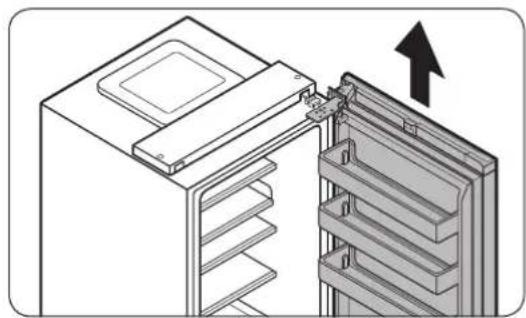

1. Abra a porta do frigorífico e, em seguida, levante a porta para a remover da dobradiça central. Guarde a porta num local seguro.

ATENÇAO

A porta é pesada. Tenha cuidado ao retirar a porta, para evacitar danos ou ferimentos.

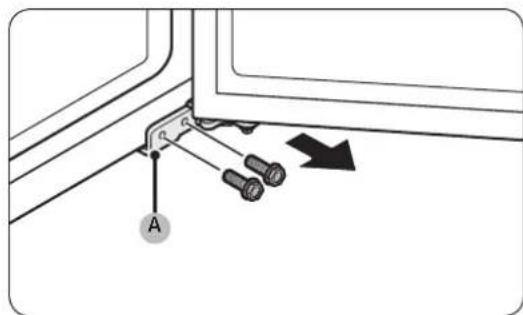

1. Abra a porta do congelador e utilize uma chave de caixa (8 mm) para remover os parafusos que fixam a dobradiça inferior (A).

Portugues

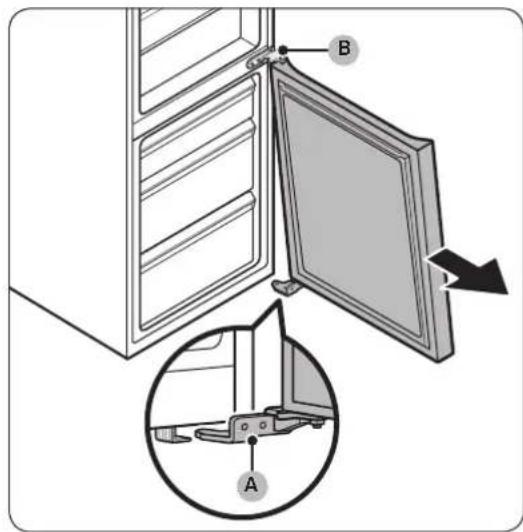

1. Com a porta do congelador asente na dobradiça inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Quando a dobradiça inferior (A) tiver sido removida do suporte, remove-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B).

ATENÇAO

Para evitar a queda da porta do congelador, segure-a com firmeza até a retirar em segurança da dobradiça central (B).

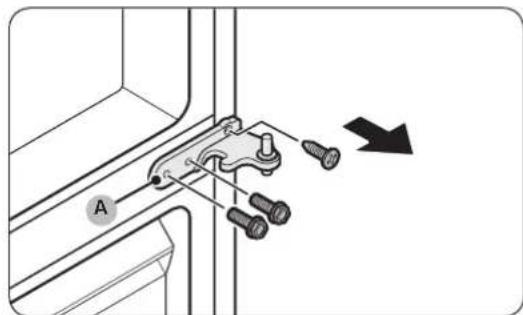

1. Utilize una chave Phillips e una chave de caixa (10 mm) para remover os parafusos que fixam a dobradiça central (A).
2. Siga a ordem oposta à desmontagem para voltar a montar après substituir as dobradiças superior, central e/ou inferior.

ATENÇAO

• Certifique-se de que os conectores dos fios estao devidamente ligados.
• Tenha cuidado para não danIFICAR os fios ao fixar a tampa superior

Kpkaio 10 mm Kpukaio 8 mm Knyu 10 mm

MaKeIOnHcN

3aBpTyBaHbe Ha BpaTaTa

3ABEJIELIKA

Kaj mojelnte co paqkn, npbo npebptete ng paqknte. (3a detalnnn nHopmaun, nopehete ro denot ,3ameha ha paqkata (3a mojelnte co paqkn co npaqkn)'.)

1. Co 3aTbOpeHa Bpata OJ φprnKnIepOT, KOpNCTeKpcta3a Da Tn N3BaIITe 3aBPTkNTe ITO r03aUbPcTyBaat RopHnOT kanak (A).

2. Hexho noDHHete ro ropHnot kanak (A) n CTabete ro ha ropHnot den od cPnKnepeoT.

BHMmabajTe kora ro noDnurte ropHnot Kanak (A). Ima noBp3aHO KUna nO Hero.

3.ИЗbaTeIиKa6eIOTИKa6eIckNt npKnyOK CmecTeHn BOДрЖaHToN IOI rOpHnOT KaNAK.

-OBoj Yekop MoKe Da He BaxKn 3a HekON MoDeJI.

BHIMAHNE

He BnueheTe r npKnyoUte npemHory cnHIO.

1. Ncknyte re knyeHnO npKnyok (A).

-Oboj Yekop MoKe Da He BaxKn 3a HeKoN MoDeJI.

MaKeDoHcKn

1. KopncTeTe Kny3a WteKepot (8 mm) 3a da m n3BaNTe 3aBPTKITE wTo ja 3aterHyBaat rophata wapka (A).

BHIMAHHE

3a da He naHe BpaTaHa fPnKnepeoT,dpKeTe ja CBpCTO DoEka n BaNTe 3aBPTKnte.
