FCLWD 150 - Gavetas e armários aquecidos Fulgor Milano - Manual de utilização gratuito

Tipo de produto	Gaveta e armário aquecidos
Marca	Fulgor Milano
Modelo	FCLWD 150
Alimentação elétrica	220-240 V~, 50/60 Hz
Potência absorvida	Aproximadamente 600 W
Temperatura máxima	Até 80 °C
Capacidade máxima da gaveta	10 kg

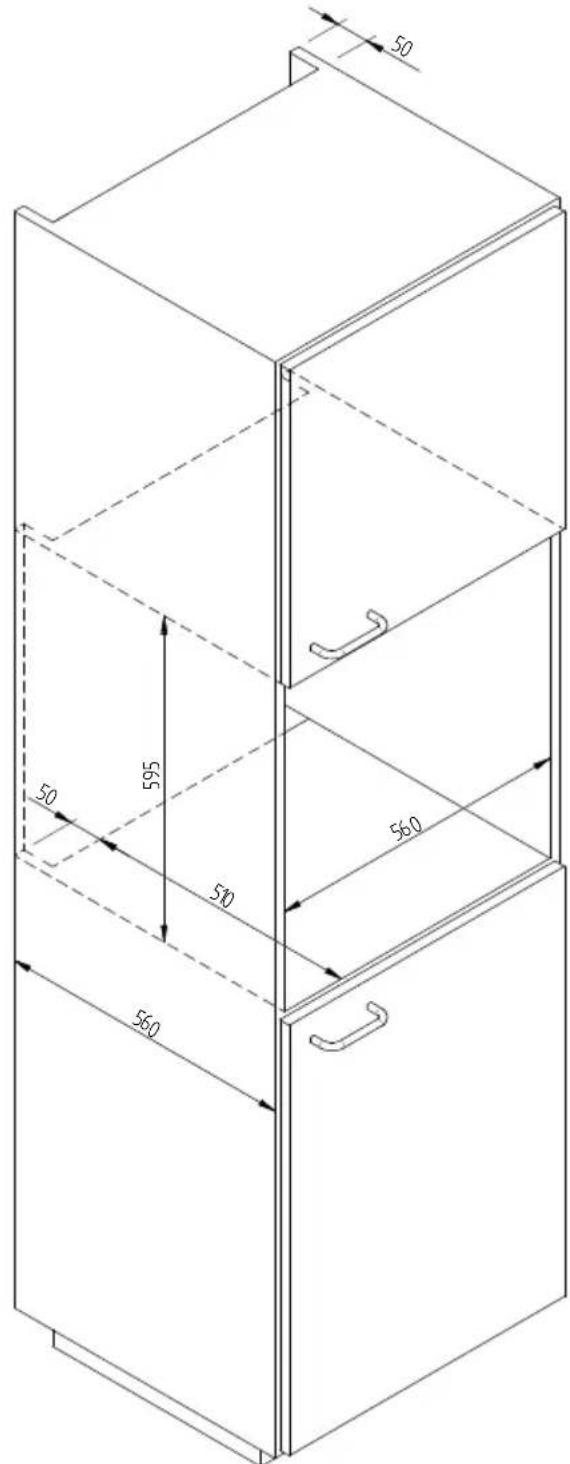

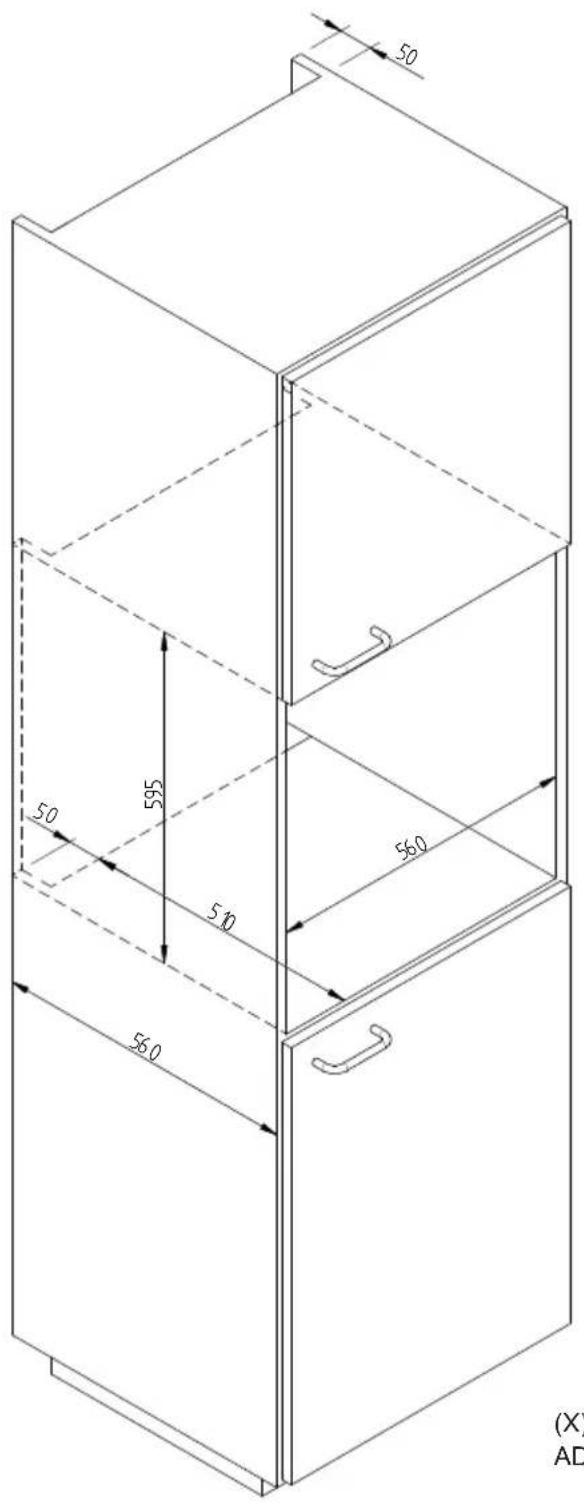

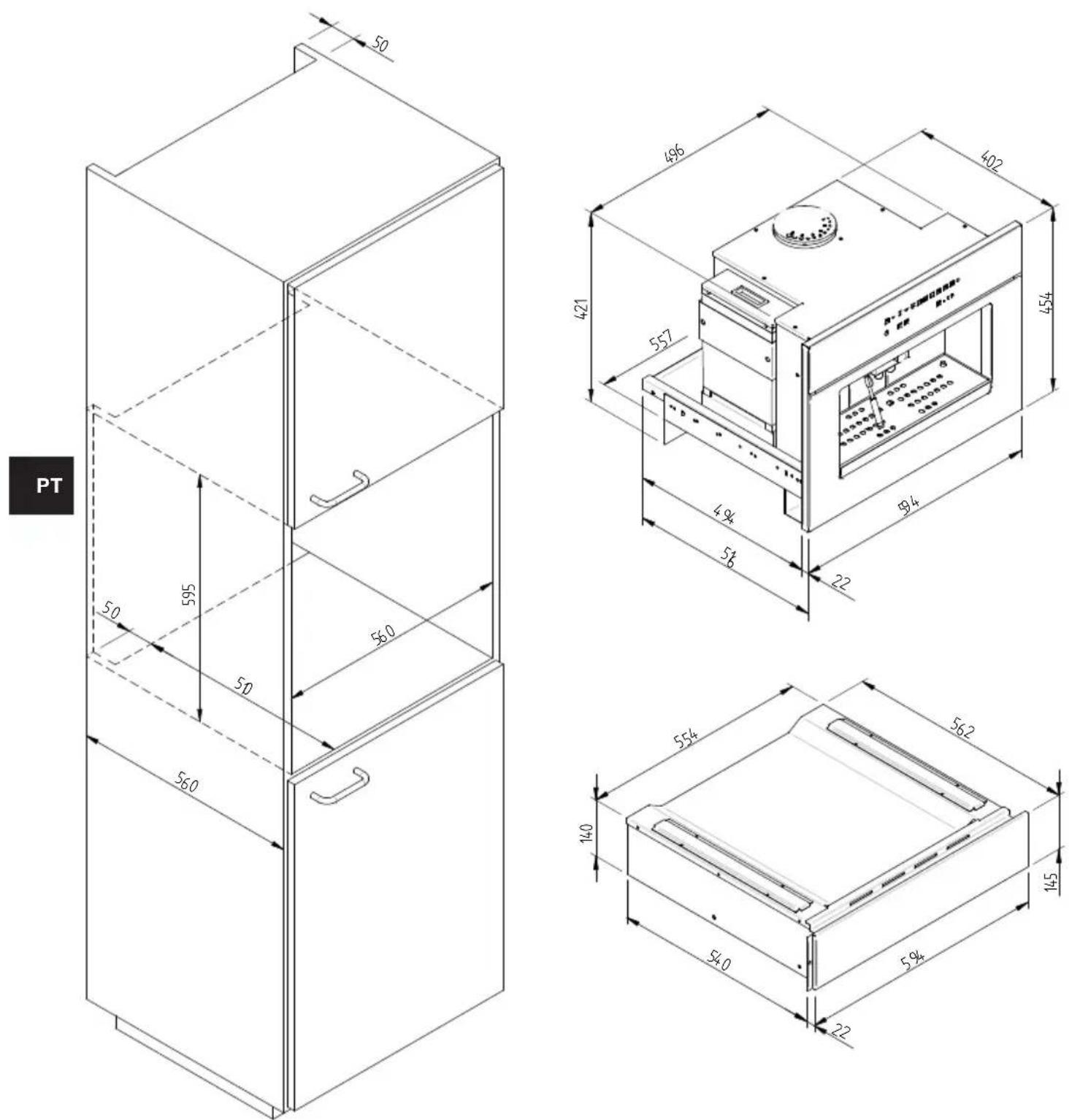

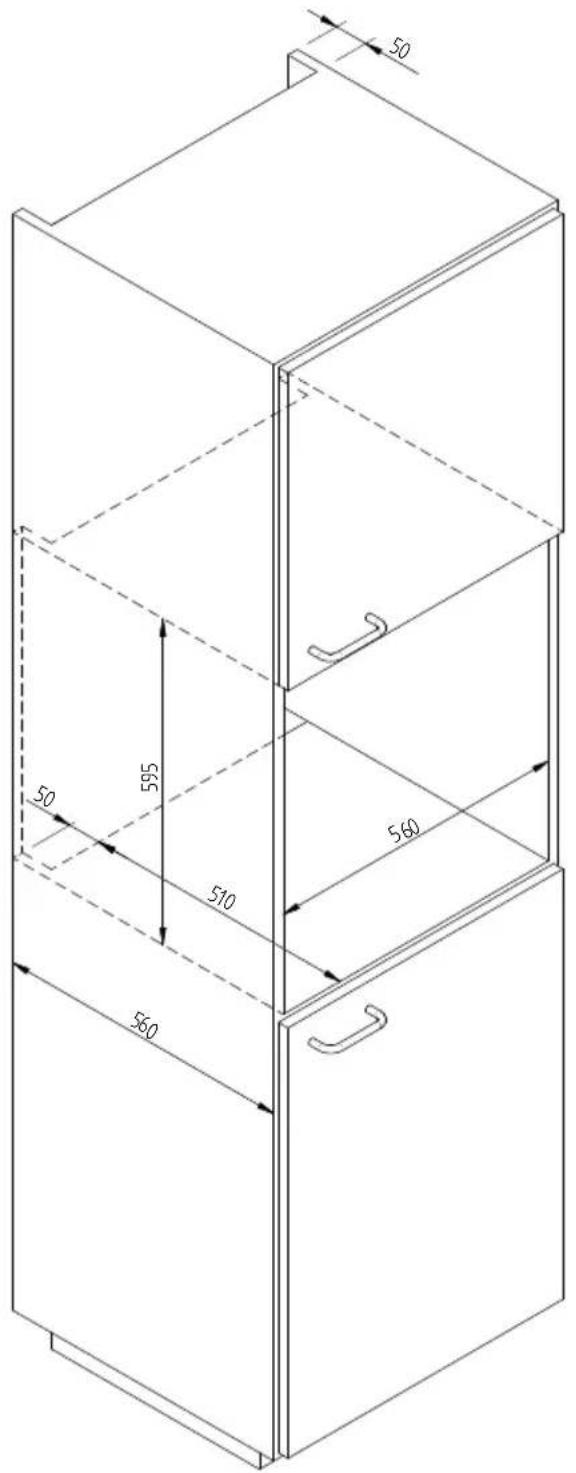

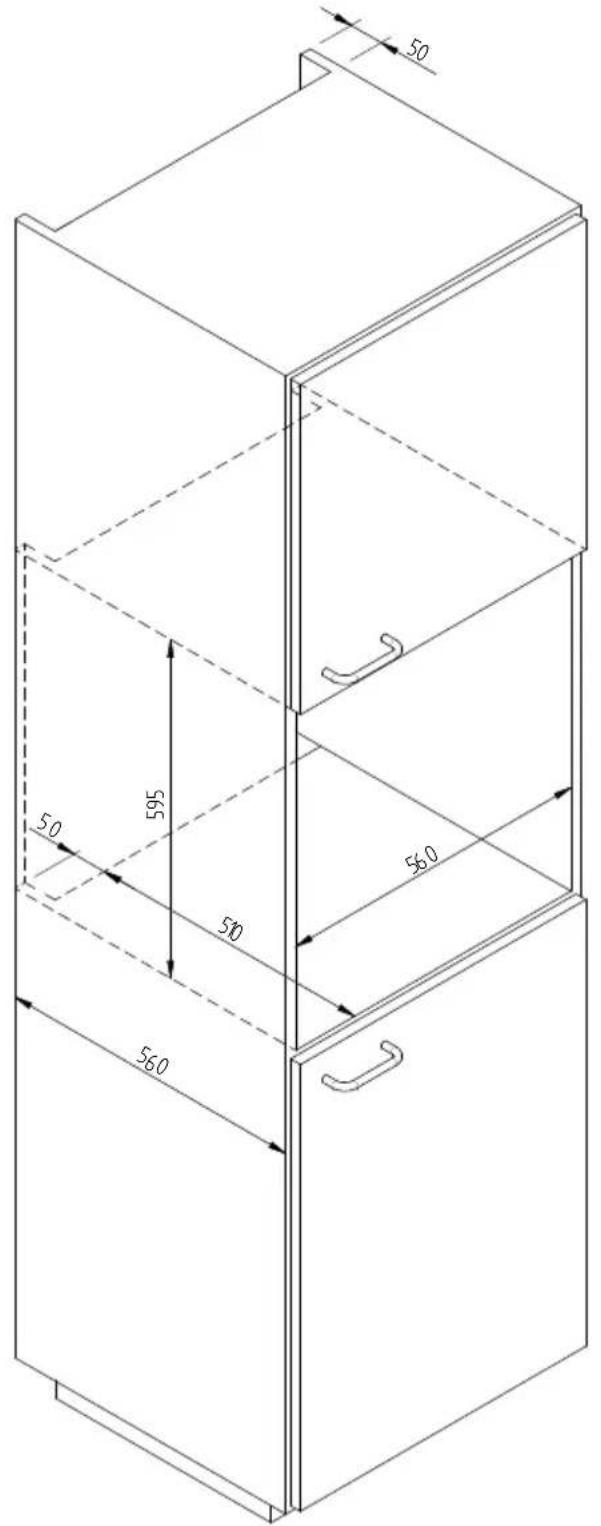

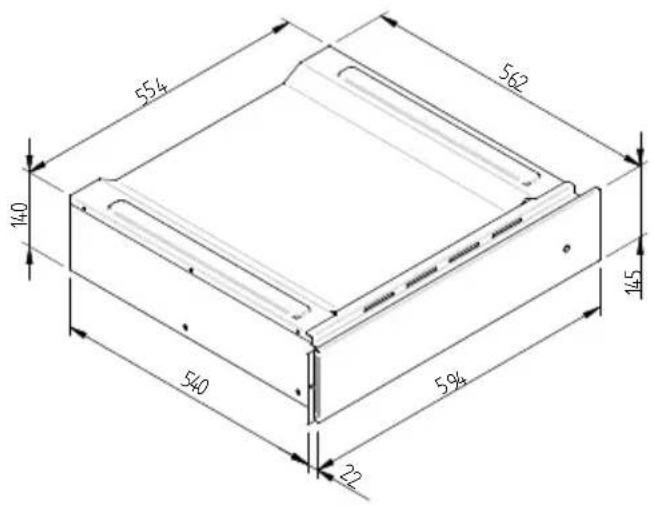

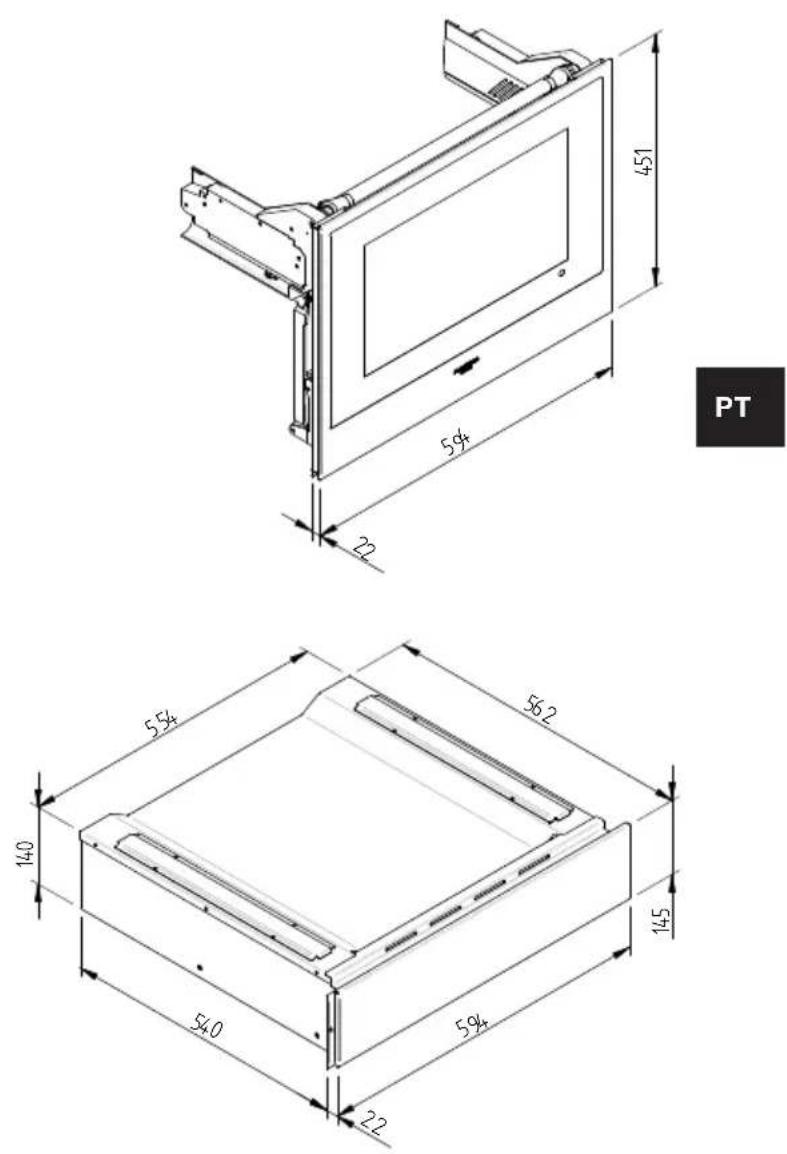

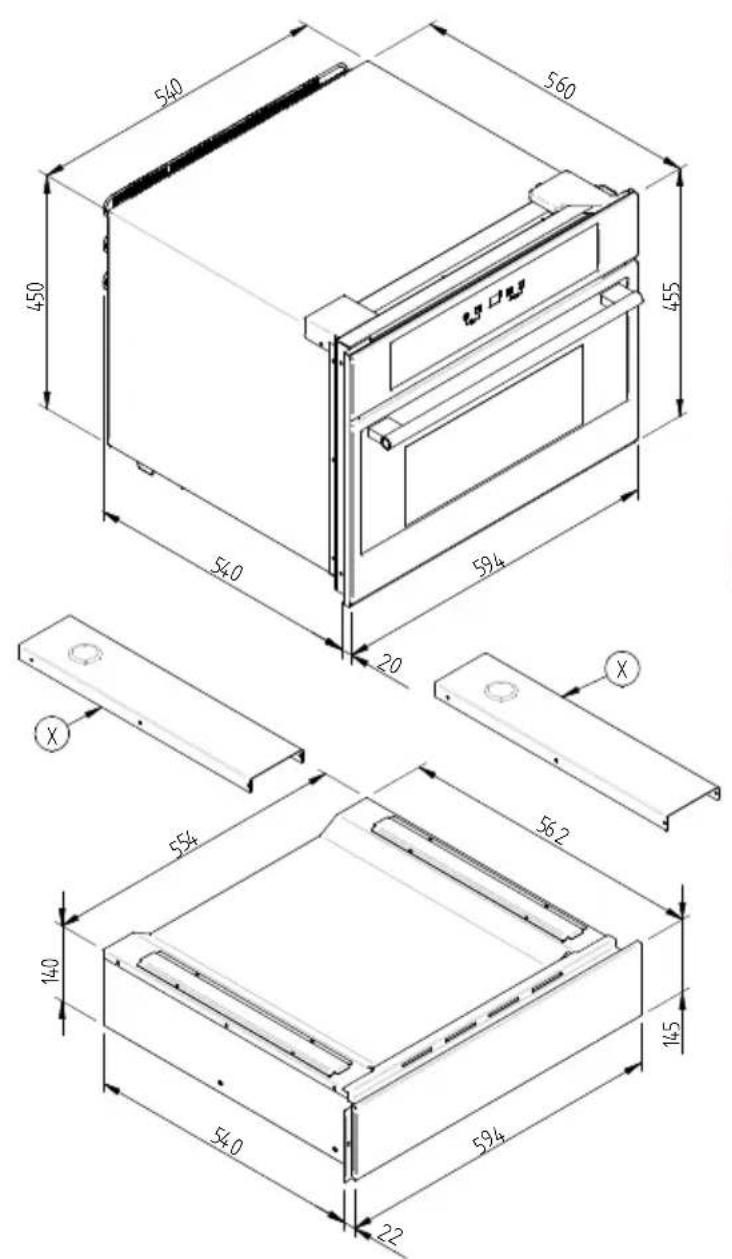

Dimensões de embutir (L x P x A)	560 x 595 x 140 mm
Funções	Aquecimento, descongelamento, fermentação de massa, cozimento lento, manutenção ao quente
Tipo de ventilação	Ar quente forçado com ventilador
Controle	Botão rotativo com termostato ajustável e luz indicadora
Material principal	Aço inoxidável (faixa frontal)
Grade de proteção	Sim, para evitar o contato com as resistências
Segurança infantil	Supervisão necessária, não deixar crianças brincarem
Limpeza recomendada	Pano úmido com detergente neutro, não usar limpador a vapor
Manutenção	Limpeza regular, secagem completa antes de reutilizar
Reparos	Reservados a pessoal qualificado, usar peças originais
Garantia	Válida sob condição de instalação e uso conformes
País de origem	Itália

Perguntas frequentes - FCLWD 150 Fulgor Milano

Como abrir e fechar a gaveta aquecida?

Para abrir, pressione a parte frontal da gaveta, retire a mão, depois segure e puxe em sua direção. Para fechar, acompanhe a gaveta e pressione a parte frontal até o encaixe.

Qual temperatura escolher para aquecer a louça?

Ajuste o termostato entre 40 °C e 60 °C conforme a louça. Um pré-aquecimento de 10 minutos é recomendado. Para um serviço de 6 pessoas, conte de 30 a 35 minutos.

Como usar a função de descongelamento?

Pressione o botão ON/OFF para ativar o ventilador, depois gire o botão para a posição de descongelamento. A ventilação sozinha descongela os alimentos sem aquecer.

Posso deixar a massa crescer nesta gaveta?

Sim. Pré-aqueça a gaveta a 30 °C por 5 minutos, coloque a massa envolvida em um pano úmido no centro e deixe crescer.

É possível cozinhar alimentos lentamente?

Sim, o cozimento lento é ideal para carnes macias. Pré-aqueça na potência máxima por 15 minutos, sele a carne, depois coloque-a em um prato com tampa e ajuste a 60 °C até o cozimento desejado.

Como limpar o aparelho?

Desligue primeiro o aparelho. Use um pano úmido com um pouco de detergente neutro. Nunca use limpador a vapor, abrasivos ou objetos pontiagudos. Seque cuidadosamente.

O que fazer se a louça não aquecer o suficiente?

Verifique se o aparelho está ligado, a temperatura está correta, as aberturas de ventilação não estão obstruídas e o tempo de aquecimento é suficiente. Se o problema persistir, contate o serviço de assistência técnica.

O ventilador faz barulho, é normal?

Um leve barulho é normal. Se o barulho se tornar excessivo ou se o ventilador não girar, a resistência ou o motor pode estar com defeito. Solicite verificação por um técnico.

Posso colocar objetos pesados na gaveta aberta?

Não. Não se apoie nem se sente na gaveta aberta; a carga máxima é de 10 kg para não danificar os trilhos.

Onde encontrar peças de reposição?

Contate o serviço de assistência técnica autorizado Fulgor Milano. Use exclusivamente peças de reposição originais para preservar a segurança e a garantia.

MANUAL DE UTILIZADOR FCLWD 150 Fulgor Milano

Agradecemos e congratulamo-nos pela sua escolha. Este novo produit, cuidadosamente projectado e fabricado com materiais de primeirissima qualidade, fos metriculosamente testado para poder satisfazer todas as suas exigências para uma perfeita cozedura. Portanto, pedimos-lhe que leia e respeite as faceis instruções que lhe permitirão alcantar excellentes resultados desde a primarya'utilização. Com este moderno aparecido enviamos también as{nossas felicitações.

O FABRICANTE

PT

Italiano

English

Français

Deutsch

Espanol

Portugues

ESTE PRODUTO FOI CONCEBIDO PARA UM USO DE TIPO DOMESTICO.

ESTE APARELHO É DESTINADO À UTILIZACão EM APLICações DOMÉSTICAS OU SEMELHANTES, COMO:

-ÁREAS UTILIZADAS COMO COZINHA PARA OS FUNCIONÁRIOS DE LOJAS, Escritórios E OUTROS AMBIENTES DE TRABALHO;
- QUINTAS;
- AMBIENTES A SEREM USADOS PELOS CLIENTES DE HOTÉIS, MOTÉIS E OUTROS AMBIENTES DE TIPO PROFISSIONAL;
- AMBIENTES COMO PENSOES.

O FABRICANTE DECLINA QUALQUER

incluem as recomendaoes acerca dautilização, uma descrição dos controlos e osprocedimentos correctos para a limpeza e amanutençao do aparelho.

INSTRUÇÉS PARA A INSTALAÇÃO:

voltadas ao的技术ico qualificado que se ocupa da instalacao, da colocacao em funcaoamento e do exame do aparelho.

1. PRECAUÇOÉS DE UTILIZACHO

Este manualeparte integrante do aparelho.

Tenha cuidado com ele e mantenha-o a maior durante a vidautildo aquecedordeLouça.

Antes de utiliser o aparelho, recomendamos que leia essemanual e todas as suas informacoes.A instalacao deve ser realizada por personal qualificado e respeitar as normas relacionadas. Este aparelho é destinado autilizaçãodomestica e está de acordo com as directivas da CEEactualmente em vigor.O fabricante exime-se de qualquer responsabilitademo caso de uso diverso daquelementionado acima.

Conserve estas instruções de uso sempre à maior e, se ceder o aparecido a terreiros, entrega-as ao futuro'utilizar!

Não utilize o aparecido para aquecer o ambiente. Objectos de fácil inflamçao colocados nas suas proximasidades podem incendiar devido ao aumento da temperatura.

Nunca abandone os residuos da embalagem em casa.
Separe os diversos materiais da embalagem conforme o tipo e colque-os no ecoponto mais proxies.

PT

As etiquetas colocadas neste aparelho está de acordo com a directiva 2002/96/CEE Waste eletrical and electronic equipment (WEE) (resíduos deequipamentos electricos e electrónicos). Essa directiva contém as normas que regulam a recolha e a reciclagem de aparhos em desuso em toda a unión europeia.

Nunca obstrua as aberturas e ranhuras destinadas à ventilação e à dispersão do calor.

A placat que indica os dados tecnicos, o numero de série e a marca é colocada numa posicao visivel, no bloco de aquecimento. Nunca remove a placat de dados.

Nunca utilize esfregões de aço ou raspadores pontiagudos para não danIFICAR a superficie. Se necessário, utilizeiros produtos padrão não abrasivos com a ajuda de utensílios de fazer ou plácico. Enxugar cuidadosamente e secar com um pano macio ou pele de camurça.

2. INSTRUÇÉS PARA A INUTILIZAZão

• Nossa的政治a ambiental

Os nosotros(Productos são embalados com o uso apenas de materiais não poluentes, não danosos para o ambiente e recicláveis. Solicamos aos'utilizadores que colaborem, eliminando

A embalagem de forma adequada. Contacte o seu revendedor ou as organizacoes locais competentes para obter os endereços das estruturas de recolha, reciclagem e eliminação.

Nunca abandone a embalagem, total ou parcialmente, nas areas ao redor. Partes da embalagem, especialmente os sacos plácicos, poder representar risco de sufocação para ascriçanas.

Importante: entrega o aparecido à estrutura local autorizada à recolha de apareiros para a eliminação. Uma eliminação adequada permit a recuperação inteligente de materiais de valor.

Ao delejar de utilizes o aparenho definitivamente, deslige-o da corrente e remove todos os fios electrolycicos, para que não constitua um perigo para as crianças.

3. PRECAUÇOES DE SEGURANÇA

As normas de segurarça relacionadas a apareiros electricos e a gas e as funções de ventilação sãopresentadas nas instruções de instalação. No seuproprio interesse e para garantir a sua segurarca,conforme a leiislação em vigor, todos os apareiros electricos devem ser instalados e reparados somente por pessoal qualificado, de acordo com as normas adequadas.Os nossois&Tecnicos garantem um trabalho bem realizado.Os apareiros a gas ou electricos devem ser sempre desligados por pessoal treinado de forma adequada.Antes de ligar o aparelho à rede electrolytica, compare os dados de ligaçao (tensão e frequência) indicados na placadados com os da rede electrolytica local. Esses dados devem ser absolutamenteequivalentes para fazer danos ao aparelho. Em caso deduvidas, consulte electricista experiente.

A segurará eletrica do aparelho é garantida se for ligado a um conductor de terra regulamente. O fabricante não pode ser responsabilizzato por danos causados pela falta ou interrupção do conductor de ligaçao à terra (por exemple, comoque eletrico).

O aparelho deve ser montado e ligado por um electricista especializzato. Contacte um electricista especializzato, que conheça e respeite as normas locais e as normas suplementares da Empresa fornecadora local. O fabricante exime-se de qualquer responsabilitad em caso de danos causados por uma montagem Incorrecta ou uma ligação do aparelho que não respeite as normas.

ADVERTÉNCIA! Utilize o aparelho são antes que estiver encastrado. São assim não se corre o risco deentrar em contacto com componentes sob tensão.

ADVERTÉNCIA! NãoAbrir, por motivo algoa, a armaçãodoaparelho.

Ocontactocomponentes sob tensoou amodificacao da estrutura electrica e mecanica podeprovocar situacoes perigosas para outilizar e podecomprometero correctofunacionadoaparelho.

ADVERTÉNCIA! Não conserve recipientes de plácico ou objectos inflamáveis no interior do aparelho,"These objectos podem derreter ou incendiar-se quando o aquecedor de louça é ligado. PERIGO DE INCENDIO!

ADVERTÉNCIA: NUNCA SE ESQUEÇA QUE A PELE DAS CRIANÇAS É MUITO DELICADA E MAIS SENSÍVEL A ALTAS TEMPERATURES. PORTANTO, NÃO PERMITA QUE AS CRIANÇAS BRINQUÉM COM O APARELHO. O APARELHO IRA COMEÇAR A AQUECER SE LIGADO INADVERTIDAMENTE: PERIGO DE QUEIMADURAS!

ADVERTÉNCIA: O ESPAÇO INTERNO DO APARELHOPODE ALCANÇAR TEMPERATURES DE ATÉ 75^ CONFORME A TEMPERATUREA SELECTIONADE O PERÍODO DE FUNCIONAMENTO. UTILIZE,SE NECESSÁRIO, LUVAS DE PROTEÇÂO PARAEXTRAIR A LOUÇA DO AQUECEDOR DE LOUÇA.

ESTE APARELHO FOI PROJECTADO EXCLUSIVAMENTE PARA A UTILIZATION DOMESTICA! PRESTE ATENÇÃO PARA NÃO DANIFICAR O APARELHO E NÃO CRIAR OUTRAS SITUACOs PERIGOSAS RESPEITANDO AS SEGUIDES INSTRUÇOs:

• Não se apoie ou sentido na gaveta quando estiver aberta para não danIFICAR as calhas telescóicas. A capacidade de energia maxima da gaveta é de 10kg.

LIMPEZA:

• Nunca utilize apareiros de limpeza a vapor. O vapor pode alcantar os componentes sob tensão e provocar curto-circuito. O jacto de vapor también pode danIFICAR permanente as superficies e os componentes do apareiro: o fabricante exime-se de qualquer responsabilitadperestes danos.
• Siga as instruções acerca da limpeza indicadas no parágrafo "Limpeza e Manutenção".

REPARACOES:

• ATENÇão! As operações de montagem e de manutençao ou reparacao devem ser realizadas exclusivamente por pessoal especializzato. Operações de instalacao e de manutençao ou reparacao realizadas sem respeitar as normas podem occasionar perigo para outilizar, e o fabricante não

assume qualquer responsabilitadde.

• ATENÇÂO! Reparações do aparecido durante o periodo de garantia está como realizadas pelo Serviço de assistência Tecnica autorizada do fabricante, caso contrário, os danos causados successivamente ficam excluídos da garantia.

• ATENÇA! Antes de realizar as operações de instalação e de manutençao ou reparacao, desluge o aparelho da alimentacao eletrica.

O aparecido está desligado da alimentação electrica se foram verificados um dos seguiços casos:

• o fusível da instalação domestica está desligado.
• a ficha do aparelho está desligada da rede electrica:
• para desligar o aparelho da rede, não puxe o cabo de alimentação, mas sim, desligue manualmente a ficha.

O fabricante exime-se de qualquer responsabilitadepor ferimentos ou danos causados por não terem sidorespeitadas as normas acima, pela adulteracao de umapeça qualquer do aparelho ouPGAutilização de peças sobressalentes não originals.

4. DESCRIÇÃO DO APARELHO

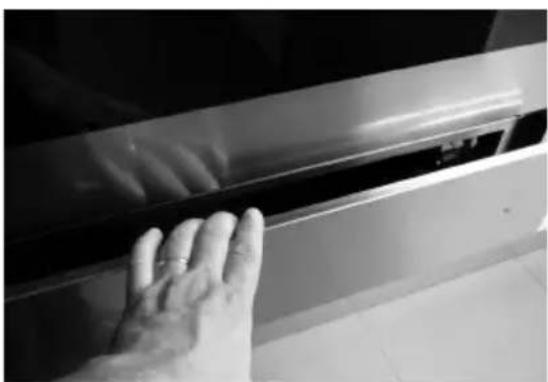

4.0 ABERTURA DA GAVETA

secure, entao, a gaveta
(fig.C)
e puxe-a para a frente, até abri-la completeness.

4.1 FECHAMENTO DA GAVETA

Para fechar a gaveta,acompanhe-a até que se feche e, entao, pressione a superficie frontal do aparelho até que esteja enganchada. Retire a mão.

4.2 O aparelho está equipado com umsystema de ventilacao de ar quente. Uma ventilador distribui o calor da resistencia de aquecimento de forma adequada pelo interior

da gaveta.

O termostato permite definir e controlar a temperatura desejada para a louça inserida.

A circulacao do ar aquece a louca de forma uniforme e rapiida.

Uma greha de protecao impede que se possa tocar acidentalmente as resistencias de aquecimento e o ventilador.

5. ANTES DA PRIMEIRA UTILIZACAO

Nunca abandone os restos da embalagem em casa. Separe os materiais da embalagem por tipo e leve-os ao ecoponto mais proxies.

Antes de utiliser o aparelho pela primaira vez, limpe-o com um pano humido e exhugue-o@cuidadosamente, como descririto no capítulo "Limpeza e manutenção".

Aqueça o aqueductor de louça vizio durante pelo menos 2 horas. Para isso, seleciona a temperatura de 75^ C. Durante this perdo de aquecimento, certifique-se que a cozinha sera bem arejada.

As peças metalicas foram tratadas com um produto de proteção especial.

Este produit pode causar provocar a formação de mau cheiro durante o primeiro aquecimento do aquecedor de louça. Este cheiro, assim como a formação de fumo desaparecem rapidamente e não devem ser atribuidos a uma ligação errada do aparelho ou a anomalias.

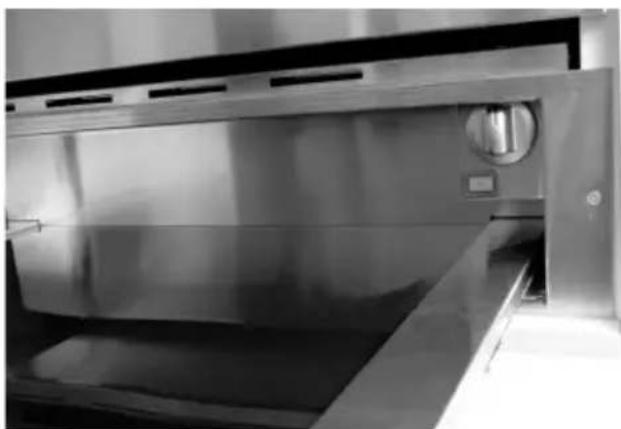

6. PAINEL DE CONTROLO

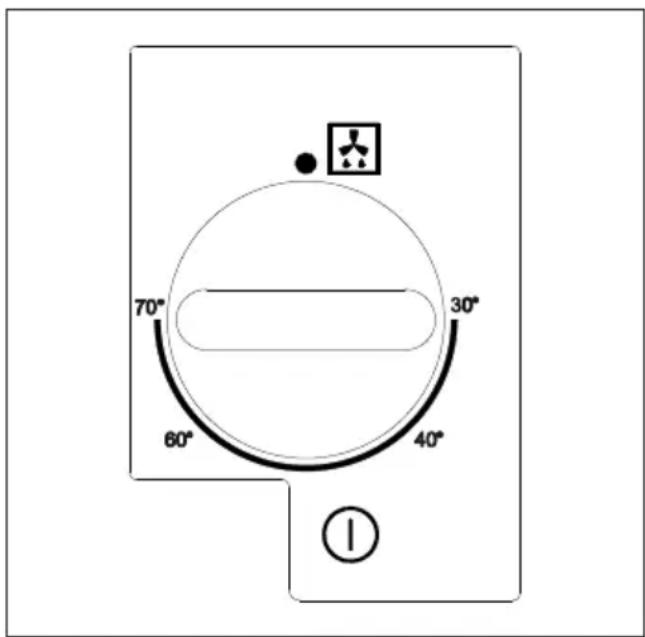

7.1 Configurações de operação

Abra a gaveta. Rode o botão para configurar a temperatura desejada e prima o botão vermelho. O indicator vermelho do botão acenderá e permanecerá aceso durante todo o��amento. Para desligar o aparelho rode o botão até a posicao 0 e prima o botão. O indicator vermelho apagará.

Diversos factores influenciam os tempos de aquecimento:

• material e espessura da louça;
• quantidade de louça corregada;
  disposicao da louca carregada;
• configuração da temperatura.

Portanto, não é possível fornecer指示os absolutas. Com uma temperatura configurada de 60^ , para alcantar um aquecimento homógeno pode ser considerados indicativos os seguiços价值观:

LOUÇA TEMPO (MIN)
LOUÇA PARA 6 PESSOAS 30-35

Com a pratica poderadeterminarasconfiguraçõesideaisconformesusussexigências.

8. DESCONGELAMENTO

A funcão de descongelamento utilizes unicamente a ventilação forçada, sem nenhum elemento quente ativo.

Procedimento

• Pressione o botão ON / OFF para ativar o ventilador interno.
• Rodar o Manipulo para a posicao de descogelamento.

9.LEVEDACAO

A funcão de levedação mantém a temperatura da gaveta entre 25 e 30^

Procedimento

1. Pré-aquecer a gaveta durante 5关键时刻, rodando o Manipulo para a posicao 30^ .
2. Colocar o alimento no centro da gaveta, enrolando-o com um pano ligeiramente humedecido.

10. LUMINÁRÍA

Alimentos aconselhados para serem mantidos quentes: carne, frango, peixe, molhos, verduras, accompaniesmentos e sopas.

• Para fazer que o alimento transborde na gaveta, não encher excessivelyamente a louça.
• Dispor as louças na gaveta e fecha-la com cuidado, para que eventuales他们在国外都无外露。
• É aconsehlável não aquecer o alimento durante intervalos de tempo superiores a uma hora, para evaporar que os alimentos percam substancias nutritivas.
• Cobrir os alimentos humidos e liquidos com uma tampa ou umapelicula resistente as altas temperatas. Desta forma, evita-se a fuga de humididade, que se forme condensado e que se deposite humididade fora da louça.
• Não cobrir alimentos assados ou fritos que devam permanecer crocantes. Manter quentes these alimentos com temperatas elevadas.

Procedimento

1. Colocar as louças na gaveta.
2. Ligar a gaveta e definir o Manipulo do termostato para entre 40^ e 60^ em funcao da temperatura desejada e pre-aquecer o aparelho durante 10关键时刻.
3. Colocar o alimento nas louças pré-aquecidas.
4. Fechar novamente a gaveta. O indicator luminoso de ON permanece ligado e o aparelho aquece.

Desativacao

Colocar o Manipulo na posicao OFF. Extrair as louças da gaveta usingo um pano ou luvas adequadas.

Nota: Não transferir nunca as louças quentes diretamente do plano de cozedura quente para a base de vidro da gaveta tírmica. O财运 em vidro pode danificar-se.

11. COZEDURA LENTA

A funcão de cozedura lenta é ideal para cozinhoar carne tenra que deva ficar pouco cozida ou mal passada. Graças a este método de cozedura, a carne fica sempre rosa no seu interior. Isto não significava contudo que a carne esteja cruα ou pouco cozida. Além de reter no seu interior os sucos, esta funcão permité manter fácilmente a carne quente.

Tipos de louça adequados à'utilização: em vidro, porcelain ou cerámica com tampa.

Procedimento

1. Pré-aquecer a gaveta luminária com a louça pré-escolhida ao;nivel maior durante 15 minutos.
2. Fazer aquecer manteiga ou oleo numa frigideira. Fazer lourar bem a carne durante o tempo indicado naanela e, em seguida, reporto muito imeditamente na panela pré-aquecida colocando a tampa.
3. Configurar o termostato para 60^ durante o tempo necessario para terminar a cozedura.

Advertências para a cozedura lenta

• Utilizar apenas carne fresca e em perfeitas condições.
• Eliminar com cuidado as partes de gordura.
• As partes de carne não devem ser necessariamente viradas.
• Uma vez conclusa a cozedura, é possívelURTAR de imediato a carne, não é necessario deixá-la repousar.
• Através da cozedura lenta, a carne não fica tão quente como a carne cozida de forma tradicional. É aconselhavel, nos últimos 20-30 horas de cozedura, report甚至还 os pratos na gaveta luminária na parte esquerda.
• Servir combinando a carne com molhos muito quentes.
• Se desejar manter quente a carne uma vez conclusu a cozedura, colocar o Manipulo do termostato entre 40^ e 60^ . As partes de carne preocupas podem ser mantidas quentes durante 45 minutos, quando as maiorres durante das horas.

Tabela

A funcão de cozedura lenta é adequada a todas as partes tenras de bovino, porco, vitelo, borrego, caça selvagem e às de capoeira. Os tempos de louradura inicial e de continuação da cozedura dependem das dimensoes das fatias de carne.

Os parâmetros de tempo dizem respeito aos casos em que a carne sera reposta numa frigideira com manteiga ou oleo ja quentes.

Alimento Louradura inicial Continuação da cozedura na	gaveta
Fatias de carne algumas
Tiras sina de 1-2关键时刻 20-30关键时刻
Pequenos bifes ou medalhões Cerca de 1-2关键时刻 por lado	35-50关键时刻
Fatias de carne de média dimensão
Filete (400-800g)	cerca de 4-5关键时刻 por lado
Assado magro (600-1000g)	cerca de 10-15关键时刻 por lado
Fatias de carne grandes
Filete (a partir de 900 g)	cerca de 6-8关键时刻 por lado
Rosbife (1,1-2 kg)	cerca de 8-10关键时刻 por lado

12. LIMPEZA E MANUTENÇAO

A limpeza geralmente é o singularo tipo de manutenção necessária.

Atença! Antes de iniciar a limpeza deslgue o aparelho da alimentação eletrica. Retire a ficha da tomada ou desactive o circuito de alimentação do aparelho.

Advertência! Não utilize detergentes agressivos ou produits abrasivos, esfregões e tampouco objectos pontiagudos poised poder manchar o aparecido.

Advertência! Nunca utilize jactos de vapor para a limpeza das partes internas do aparelho.

12.1 Superficie frontal do aparelho e paine de comandos

É suficiente limpar o aparelho com um pano humido. Se estiver muito sujo, adicione algumas gotas de detergente à água. Enxugue, então, o aparelho com um pano seco.

A superficie frontal de aço inoxidável dos aquecedores de louça pode ser limpa com detergentes especialis. Estes produits evitam que a superficie do aparelho fique suja rapidamente. Aplique uma quantidade minima do produit com um pano macio em toda a superficie a triturar.

12.2 Interior do aparelho

Limpe o interior do aparelho com um pano humido antes de cada utilização. Se estiver muito sujo, adicione algumas gotas de detergente à água.

Enxugue, então, as superficies com um pano seco.
Evite a entrada de água nas aberturas de ventilação.

Use novamente o aquecedor de louça somente quando estiver completenesse seco.

13. O QUE FAZER EM CASO DE AVARIA

ATENÇão! Qualquer reparacao pode ser realizada apenas por pessoal especializzato e autorizzato. Qualquer reparacao que não for executada por pessoal autorizzato pelo fabricante pode ser perigosa.

As segunites avarias podem serSolutionadas peloutilizarsemquesejana necessariaa intervencao doServico deAssistencia.

A louça não aquece suficientemente? Verifique se:

• o aparheiro está ligado;

• FOI seleccionada a temperatura correcta;

• as aberturas de ventilação está tapadas por pratos ou tigelas de grandes dimensoes;

• a louça aqueceu durante um periodo suficientemente longo.

Diversos factores influenciam os tempos de aquecimento

• material e espessura da louça;
• quantidade de louça corregada;
  -disposicao da louca carregada;
• configuração da temperatura.

A louça não aquece? Verifique se:

• está a ouvir o ruido de ventilador:
  Se o ventilador está a funciona, significa que a resistência está avariada.
  Se o ventilador não está a functionar, significa que o ventilador está avariado.
• o fusível da instalação domestica disparou.

14. INSTALLação DO APARELHO

14.1 Antes da instalacao

Certifique-se que a tensão de alimentação indica na placá de dados corresponda à tensão da rede electrica.

Abra a gaveta e remove todos os acessórios e o material de embalagem.

Atença! A superficie frontal do aparecido pode estar coberta por uma película de proteção.

Remova a película con cuidado antes de utiliser o aquecedor de louça pela第一位 vez, iniciando a soltá-la por boa.

Certifique-se que o aquecedor de louça não está danificado. Verifique se a gaveta fecha correctamente.

Em caso de danos, contacte o Servico de Assistencia.

O aquecedor de louça soit ser encastrado com os aparelhos indicados pelo fabricante. O fabricante não garante o correto funcionamento do aquecedor de louça se combinado com aparelhos diversos daqueles indicados e não se responsabiliza por eventuais danos causados.

14.2 Encastro

Antes de montar o aquecedor de louça e o aparelho combinado, predisponha uma prateleira intermediária fixa no molevel que suporte o peso deodos os aparelhos.

O aparecido combinado, por sua vez, pode ser posicionado directamente sobre o aquecedor de louça encastrado, sem que está necessária uma superficie intermediária..

Para encasar o aparelho combinado, siga escrupulosamente as indicações contidas nas respectivas instruções de uso e de montagem.

As dimensoes principais para o encastro sao indicadas em mm no diagrama de instalacao. Para a montagem,

1. coloque o aparelho no molev de forma que fique bem centrado e alinhado;
2. certificque-se que a estrutura do aparelho está perfeitamenteaderente ao movable;
3. abra a gaveta e fixe o involucro as paredes laterais do molevel utilizing os bois parafusos fornecidos.

14.3 Ligação Eléctrica

A ligaçao eletrica deve ser realizada por um electricista qualificado de acordo com as leis em vigor.

Ligaçao eletrica

Antes de effetuar a ligaço eletrica certificar-se que:

• as caracteristicas da instalacao sejam tais que possam satisfazer quando indicado na placac da matricula aplicada na fronte doorno;
• a instalação esteja dotada de uma eficaz ligação à terra segundo as normas e as dispositions de lei em vigor. A ligação a terra é obligatório nos termos da lei.

O cabo em nenhum puntodeeratagiruma temperatura superior de 50^ Caquela ambiente. Se um aparelho fixo nao estiver equipado com cabo de alimentacao e ficha, ou outro dispositivo que garanta a desactivacao da rede, com uma distancia de abertura dos contactos que permita a desactivacao com pleta nas condições da cate goria de sobretensao I1,esses dispositivos de desactivacao vem estar previstos na rede de alimentacao, em conformidade com as instruções de instalacao.A tomada ou o interruptor omnipolar devem-se poder atingir fácilmente com a aparelhagem instalada.

TIPOS E DIÁMETRO MINIMO DOS CABOS
	SASO
H05RR-F 3x0,75 mm2 H	05RR-F 3x1,5 mm2
H05VV-F 3x0,75 mm2 H	05VV-F 3x1,5 mm2
H05RN-F 3x0,75 mm2 H	05RN-F 3x1,5 mm2
H05V2V2-F 3x0,75 mm2 H	05V2V2-F 3x1,5 mm2

ESQUEMA DE DIMENSAO DO AQUECEDOR DE LOUCA A ENCASTRO 560 X 595 COM FORNO DE 480

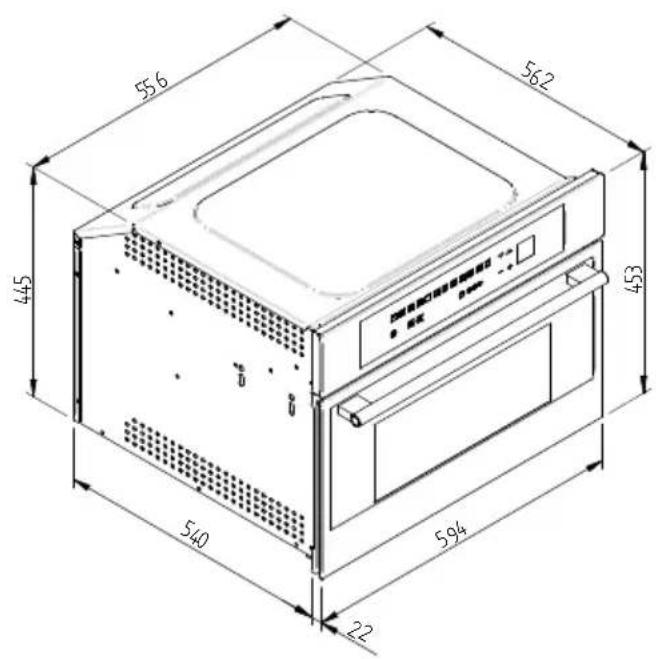

ESQUEMA DE DIMENSAO DO AQUECEDOR DE LOUCA A ENCASTRO 560 X 595 COM FORNO DE 450

ESQUEMA DAS DIMENSOES DA GAVETA 145 DE ENCASTRE 560 X 595 COM ADEGA DE 455

(X) PLACAS OPCIONAIS QUE DEVEM SER ENCOMENDADAS SE A ADEGA FOR COMBINADA COM A GAVETA PARA OBJECTOS

ESQUEMA DAS DIMENSOES DA GAVETA 145 DE ENCASTRE 560 X 595 COM MÁQ. DE CAFÉ DE 454

ESQUEMA DAS DIMENSOES DA GAVETA 145 DE ENCASTRE 560 X 595 COM TV DE 451

Antes de ligar o aquecedor de louça à rede electrica, verifique se a tensão e a frequência da rede correspondem àsuelas indicadas na placá de dados posicionada no interior do bloco de aquecimento, que deve ser conservada jusqu'àoestrual.

A ligação eletrica deve ser realizada mediante um interruptor bipolar, cuja potência é adequada à absorção do aparelho, e que tenha um espaço minimo entre os contactos de 3 mm, para garantir a desconexão da rede eletrica em caso de emergência ou de durante a limpeza do aquecedor de louça. Se también utilizes para a ligação eletrica uma ficha, esta deve estar acessível às vezes a instalação.

Ligue o aparelho a terra conforme as normas relacionadas a segurarca das instalacoes electrolyicas. ATENCA! Este AQUECEDOR DE LOUCA DEVE OBRIGATORIAMENTE SER LIGADO A TERRA.

Em caso de avaria do cabo de alimentação do aquecedor de louça, deve ser substituído por um cabo original fornecido pelo service de assistência pós-vingada.

O fabricante e o revendedor eximem-se de qualquer responsabilitadepor eventuais danos causados a pessoas, animais ou bens devidos à inobservancia destas instruções de montagem.

note

note

FULGOR

MILANO

SINCE 1949
