| Marca | Haier |
| Modelo | H3F330WEH1 |
| Categoria | Congelador vertical |
| Tipo de produto | Congelador armário com frio ventilado (No Frost) |
| Classe energética | E |
| Consumo anual de energia | 266 kWh/ano |
| Volume de congelação | 330 L |
| Capacidade de congelação | 23 kg/24h |
| Autonomia em caso de falha | 12 h |
| Número de estrelas | **** |
| Classe climática | SN-T (10 °C a 43 °C) |
| Nível sonoro | 38 dB(A) |
| Refrigerante | R600a (isobutano) |
| Alimentação elétrica | 220-240 V ~ / 50 Hz |
| Dimensões (A x L x P) | 1910 x 595 x 675 mm |
| Peso (líquido) | Aproximadamente 75 kg |
| Funções principais | Super congelação, Fresher Zone, modo Eco, bloqueio infantil, Wi-Fi, memória de parada, alarme de porta aberta e temperatura elevada |
| Iluminação interna | LED, classe de eficiência energética G |
| Acessórios fornecidos | Máquina de gelo com colher, prateleiras de porta, prateleiras de vidro, gavetas, pés ajustáveis |
| Reversibilidade da porta | Sim, passagem da direita para a esquerda |
| Manutenção e limpeza | Descongelamento automático (No Frost); limpeza externa e interna com água morna e detergente suave; não usar objetos cortantes nem limpadores a vapor |
| Peças sobressalentes e reparabilidade | Peças disponíveis (termostato, sensores, placa eletrônica, iluminação) por 7 anos; puxadores, dobradiças, bandejas por 7 anos; juntas de porta por 10 anos |
| Garantia | 2 anos (UE), 3 anos (Turquia), 1 ano (Reino Unido, Rússia, Marrocos), 5 anos (Noruega), 2 anos (Sérvia) – conforme o país |
| Conectividade | Wi-Fi 802.11 b/g/n, Bluetooth 4.2; aplicativo hOn para controle remoto |
| Informações gerais | Uso doméstico apenas; não armazenar substâncias explosivas; temperatura ambiente 10-43 °C; aguardar 6 h antes da primeira utilização |
Perguntas frequentes - H3F330WEH1 HAIER
Perguntas dos utilizadores sobre H3F330WEH1 HAIER
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Congelador em formato PDF gratuitamente! Encontre o seu manual H3F330WEH1 - HAIER e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. H3F330WEH1 da marca HAIER.
MANUAL DE UTILIZADOR H3F330WEH1 HAIER
Obrigado por comprar um produto Haier.
Deve ler estas instruções cuidadosamente antes de usar o aparelho. As instruções contém informação importante que o ajudará a obter o melhor do aparelho e assegurar a instalação segura, utilização e manutenção adequada.
Manter este manual em local conveniente para que o possa consultar sempre para a utilização segura e adequada do aparelho.
Se vender o aparelho, o oferecer, ou o deixar quando mudar de casa, ter certeza de também entregar este manual para o novo proprietário se familiarizar com o aparelho e as advertências de segurança.
Legenda
Informação geral e dicas
Advertência – Informação de Segurança Importante
Informação ambiental
Ajude a proteger o ambiente e a saúde humana. Pôr a embalagem em contentores adequados para ser reciclada. Ajude a reciclar resíduos de aparelhos elétricos, e eletrónicos. Não eliminar aparelhos marcados com este símbolo com o lixo doméstico. Levar o produto para a sua instalação de reciclagem local ou contatar o seu serviço municipal.
Advertência!
Risco de lesão ou asfixia!
Refrigerantes e gases devem ser eliminados profissionalmente. Assegurar que a tubagem do circuito de refrigeração não está danificada antes de ser eliminado adequadamente. Desligar o aparelho da corrente elétrica. Cortar os cabos de alimentação e eliminá-los. Retirar a porta, a pega da porta e vedantes, para evitar que crianças e animais fiquem fechados no aparelho.
1 - Segurança .... 4
2- Utilização prevista....8
3- Descrição do produto ....9
4- Painel de controlo ....10
5- Uso ....11
6- Dicas para poupar energia ....14
7 - Equipamento ....14
8 - Cuidado e Limpeza ....16
9 - Resolução de problemas ....17
10 - Instalação ....20
11- Dados técnicos ....24
12- Serviço ao cliente ....25
13-Conectividade-Wi-fi....26

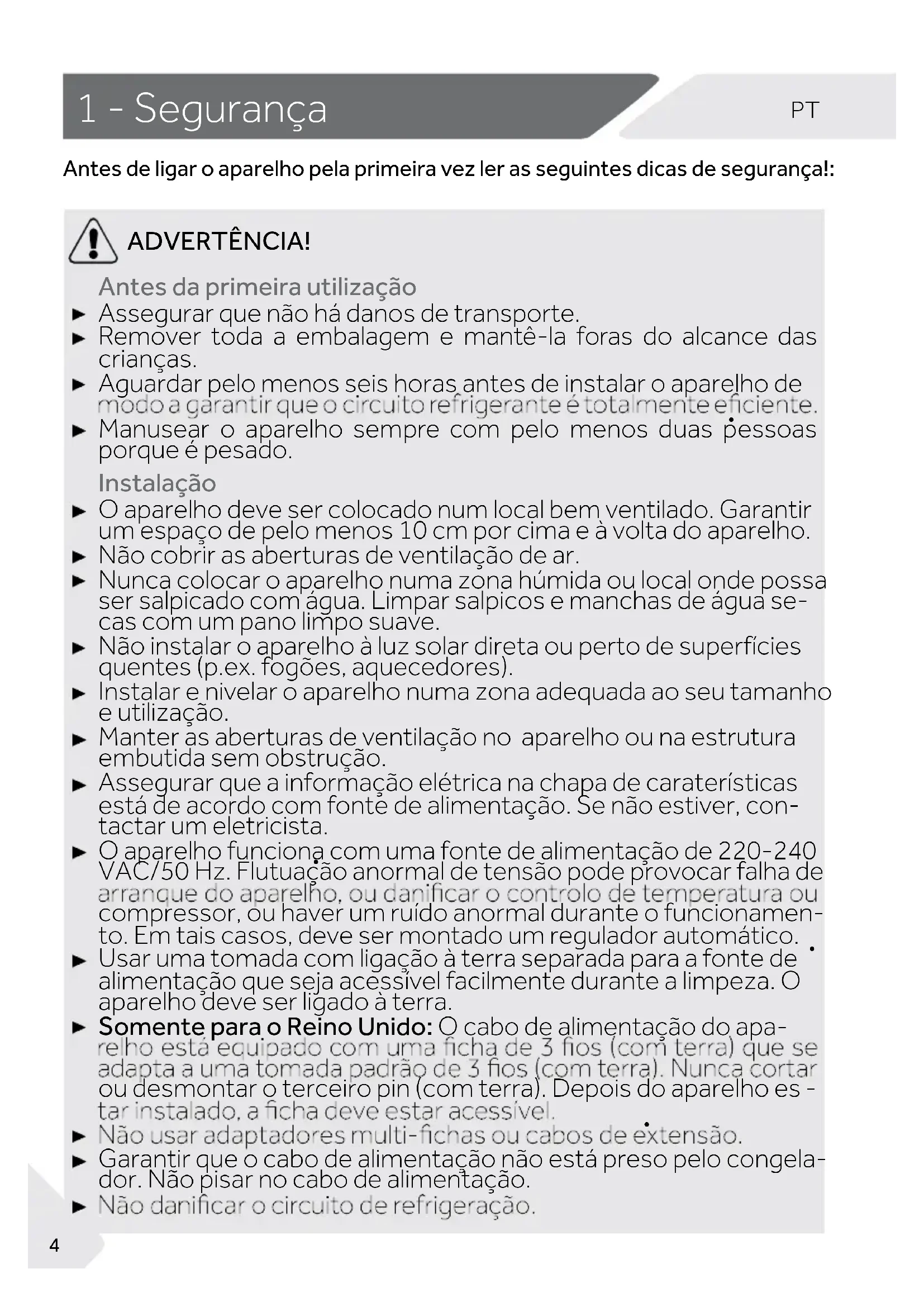

Antes de ligar o aparelho pela primeira vez ler as seguintes dicas de segurança!:
ADVERTÊNCIA!
Antes da primeira utilização
▶ Assegurar que não há danos de transporte.
▶ Remover toda a embalagem e mantê-la foras do alcance das crianças.
- Aguardar pelo menos seis horas antes de instalar o aparelho de modo a garantir que o circuito refrigerante é totalmente eficiente.
▶ Manusear o aparelho sempre com pelo menos duas pessoas porque é pesado.
Instalação

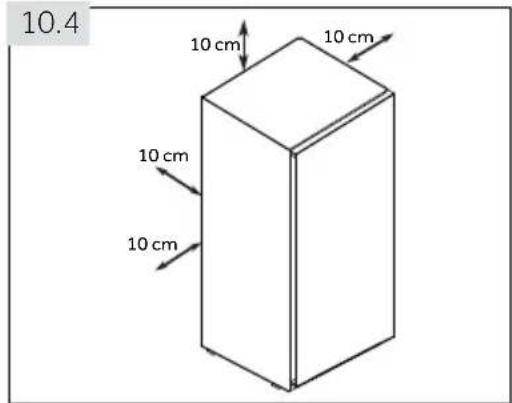

▶ O aparelho deve ser colocado num local bem ventilado. Garantir um espaço de pelo menos 10 cm por cima e à volta do aparelho.
▶ Não cobrir as aberturas de ventilação de ar.
Nunca colocar o aparelho numa zona húmida ou local onde possa ser salpicado com água. Limpar salpicos e manchas de água secas com um pano limpo suave.
- Não instalar o aparelho à luz solar direta ou perto de superfícies quentes (p.ex. fogões, aquecedores).
Instalar e nivelar o aparelho numa zona adequada ao seu tamanho e utilização.
▶ Manter às aberturas de ventilação no aparelho ou na estrutura embutida sem obstrução.
Assegurar que a informação elétrica na chapa de caraterísticas está de acordo com fonte de alimentação. Se não estiver, contactar um eletricista.
O aparelho funciona com uma fonte de alimentação de 220-240 VAC/50 Hz. Flutuação anormal de tensão pode provocar falha de arranque do aparelho, ou danificar o controlo de temperatura ou compressor, ou haver um ruído anormal durante o funcionamento. Em tais casos, deve ser montado um regulador automático.
- Usar uma tomada com ligação à terra separada para a fonte de alimentação que seja acessível facilmente durante a limpeza. O aparelho deve ser ligado à terra.
- Somente para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 fios (com terra) que se adapta a uma tomada padrão de 3 fios (com terra). Nunca cortar ou desmontar o terceiro pin (com terra). Depois do aparelho estar instalado, a ficha deve estar acessível.
▶ Não usar adaptadores multi-fichas ou cabos de extensão.
- Garantir que o cabo de alimentação não está preso pelo congelador. Não pisar no cabo de alimentação.
▶ Não danificar o circuito de refrigeração.
VERTÊNCIA!
Uso diário
Este equipamento pode ser usado por crianças a partir de 8 anos e mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento se lhes tiver sido dada a supervisão ou instrução relativamente ao uso do equipamento de uma forma segura e entender os riscos envolvidos.
▶ Manter as crianças com menos de 3 anos afastadas do aparelho a menos que estejam supervisionadas constantemente.
As crianças não devem brincar com o aparelho.
▶ Seguir estas instruções se for libertado perto do aparelho gás de refrigeração ou outro gás inflamável, desligar a válvula do gás libertado abrir as portas e janelas e não desligar uma ficha no cabo de alimentação do congelador ou de qualquer outro aparelho.
Notar que o aparelho está concebido para funcionar numa faixa de ambiente específico entre 10 e 43 °C. O aparelho pode não funcionar corretamente se for deixado por um longo período a uma temperatura acima ou abaixo do intervalo indicado.
- Não colocar artigos instáveis (objetos pesados, recipientes cheios de água) em cima do congelador, para evitar danos pessoais causados por queda ou choque elétrico causado pelo contacto com água.
Abrir e fechar as portas apenas com as pegas. O espaço entre as portas e o armário é muito estreito. Não estender as suas mãos nestas zonas para evitar apertar os seus dedos. Abrir ou fechar as portas do congelador apenas quando não houver crianças em posição ao alcance do movimento da porta.
- Não guardar ou usar materiais inflamáveis, explosivos ou corrosivos no aparelho ou na sua proximidade.
- Não armazenar medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um aparelho doméstico. Não é recomendado para armazenar materiais que necessitem de temperaturas rigorosas.
Nunca guardar líquidos em garrafas ou latas (além de elevada percentagem de espirituosos) especialmente bebidas carbonatadas no congelador, pois podem explodir durante a congelação.
▶ Verificar a condição dos alimentos se tiver havido um aquecimento no frigorífico.
▶ Não definir temperatura baixa desnecessariamente no compartimento do congelador. Atenção: As garrafas podem explodir.
No modo de refrigeração sem compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar géneros alimentícios; em modo de congelação com um compartimento de 4 estrelas este aparelho de congelação não é para refrigerar alimentos.
ADVERTÊNCIA!
Uso diário
Não tocar em alimentos congelado com as mãos molhadas (usar luvas). Especialmente não comer sorvetes imediatamente depois de os r retirar do compartimento congelador. Há o risco de congelar ou a formação de bolhas por gelô. PRIMEIROS socorros: pôr imediatamente sob água corrente fria. Não retirar!
- Não tocar na superfície interior do congelador quando em funcionamento, especialmente com as mãos molhadas. As suas mãos podem congelar na superfície.
▶ Desligar o aparelho quando de uma falha de alimentação ou antes de limpar. Esperar pelo menos 5 minutos antes de reiniciar o aparelho, pois frequentes arranques podem danificar o compressor.
- Não usar dispositivos elétricos no interior dos compartimentos de armazenamento de alimentos do aparelho, a menos que se jam do tipo recomendado pelo fabricante.
Se as lâmpadas de iluminação estiverem danificadas, devem ser substituídas pelo fabricante ou pela pessoa qualificada no fornecedor de manutenção especificado.
Manutenção/limpeza
▶ Assegurar que as crianças são supervisionadas se fizerem limpeza e manutenção.
▶ Desligar o aparelho da fonte de alimentação antes de realizar qualquer manutenção de rotina. Esperar pelo menos 5 minutos antes de reiniciar o aparelho, pois frequentes arranques podem danificar o compressor.
▶ Segurar a ficha, não o cabo, quando desligar o aparelho.
- Não raspar geada e gelo com objetos cortantes. Não usar pulverizadores, aquecedores elétricos como aquecedor, secador de cabelo, limpeza a vapor ou outras fontes de calor, a fim de evitar danos às peças de plástico.
- Não usar dispositivos mecânicos nem outros meios para acele - rar o processo de descongelação, exceto os recomendados pelo fabricante.
▶ Não pulverizar ou enxaguar o aparelho durante a limpeza.
- Não usar pulverizador ou vaporizador de água para limpar o aparelho.
Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar algum perigo.
- Não tentar reparar, desmontar ou modificar o aparelho autonomamente. Em caso de reparação deve contatar o nosso serviço ao cliente.
Informação do gás refrigerante
VERTÊNCIA!
O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Assegurar que o circuito refrigerante não foi danificado durante o transporte ou instalação. Libertação de refrigerante pode causar danos nos olhos ou detonação. Se ocorreu um dano, manter afastado de fontes de fogo abertas, ventilar bem a divisão, não ligar ou desligar os cabos de alimentação do aparelho ou de qualquer outro aparelho. Informar o serviço ao cliente.
No caso do contato dos olhos com o refrigerante, enxaguá-los imediatamente sob água corrente e contatar o especialista de olhos imediatamente.
ADVERTÊNCIA!
▶ Ter cuidado para evitar causar um incêndio por acender material inflamável.
▶ ADVERTÊNCIA: Quando posicionar o aparelho, assegurar que o cabo de alimentação não está preso ou danificado.
▶ ADVERTÊNCIA: Não colocar várias tomadas ou fontes de alimentação portáteis na parte de trás do aparelho.
- Não guardar substâncias explosivas como latas de aerossol com propulsor inflamável dentro deste aparelho.
Para refrigerantes inflamáveis serem usados no congelador, deve ter cuidado ao instalar, manusear, reparar e reciclar o aparelho.
▶ Deve contatar o agente de assistência para eliminar o aparelho porque foi usado gás de descarga inflamável.
2 - Utilização prevista
2.1 Utilização prevista
Este aparelho é destinado a ser usado em aplicações domésticas e similares tais como
- zonas de cozinha em estabelecimentos comerciais, escritórios ou outros ambientes laborais;
- casas rurais e pelos clientes em hotéis, motéis e outros ambientes de tipo residencial;
- ambientes de tipo alojamento com pequeno-almoço;
- aplicações de restauração e grossistas similares.
Este aparelho é indicado para congelar alimentos. Foi concebido exclusivamente para utilização no interior seco de casa. Não está previsto para utilização comercial ou industrial. A pedido, este aparelho pode ser usado como compartimento de alimentos frescos.
Não são permitidas alterações ou modificações ao aparelho. Utilização não indicada pode causar perigos e perda de solicitação de garantia.
2.2 Acessórios
Verificar os acessórios e literatura em conformidade com esta lista:
2.2
Etiqueta
energética
Cartão de garantia
Guia Rápido de
Conectividade
Manual do utilizador
Dobradiça esquerda
superior para reversi-
bilidade da porta
Tampas do
eixo
Tampa da dobradiça
.superior esquerda
ervação: Diferenças
Devido a alterações técnicas e modelos diferentes, as ilustrações neste manual podem diferir do seu modelo.

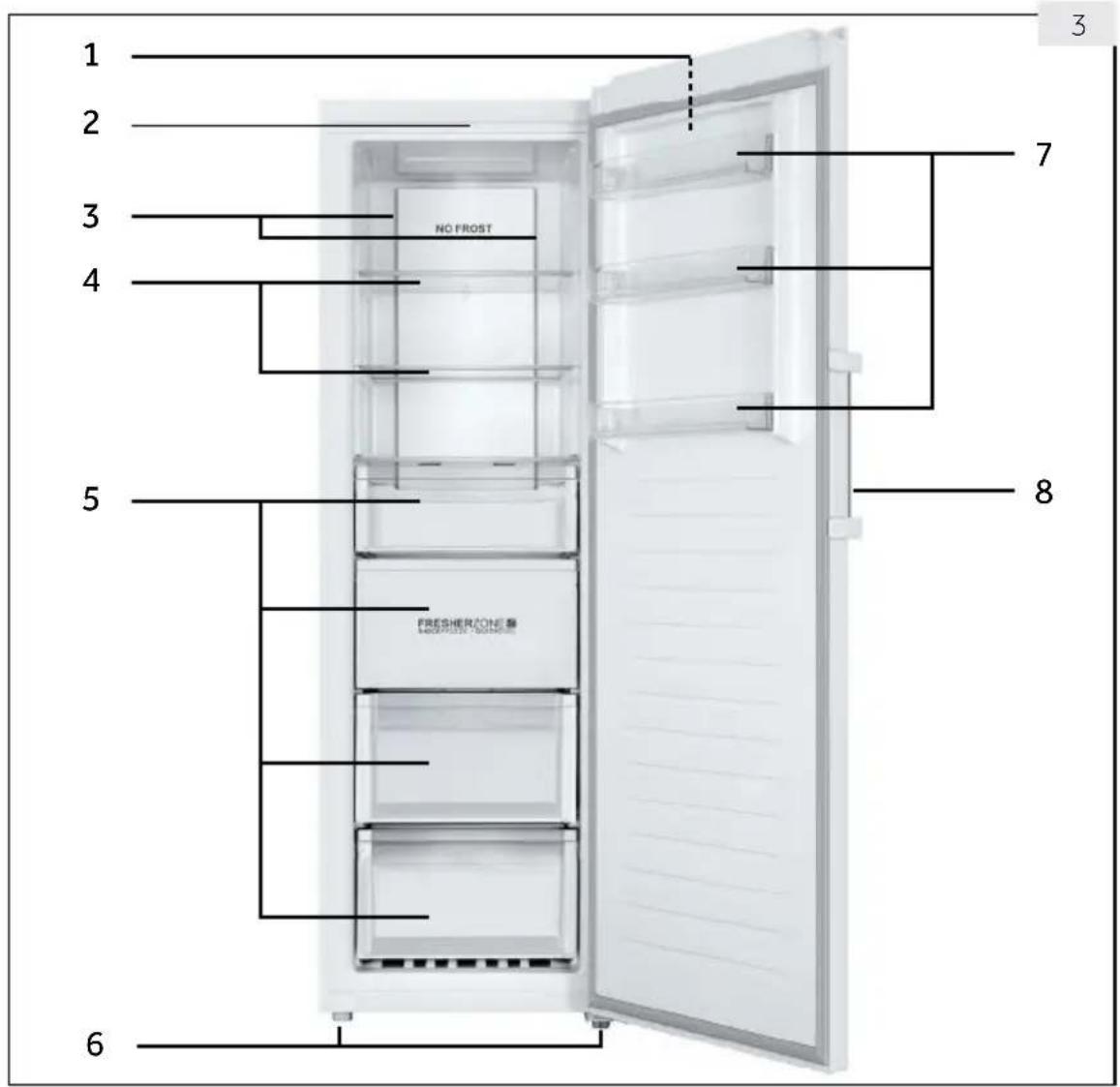

Imagem do aparelho (Fig. 3)
2 Luz LED
3 Fluxo de ar múltiplo
4 Prateleir as de vidro
5 Gavetas
6 Pés ajustáveis
7 Prateleiras da porta amovíveis
8 Manípulo da porta
Nota: Este produto contém uma fonte de luz de classe de eficiência energética

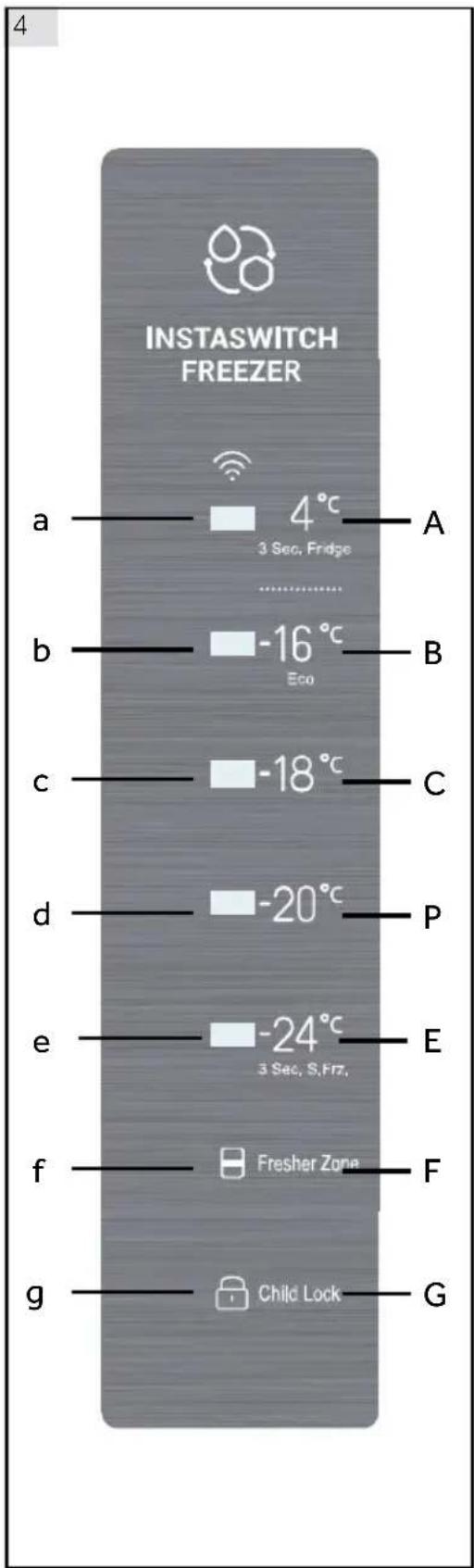

Painel de controlo (Fig. 4)
E Temperatura do congelador e • Modo congelação intensa
F Fresher Zone
G Bloqueio crianças •
5.1 Antes da primeira utilização
▶ Remover todos os materiais de embalagem, mantê-los foras do alcance das crianças e eliminá-los de forma ecológica.
Limpar o interior e exterior do aparelho com água e um detergente suave antes de lá colocar qualquer alimento.
Depois do aparelho ter sido nivelado e limpo, esperar pelo menos 6 horas antes de o ligar à fonte de alimentação. Consultar a secção INSTALAÇÃO.
Pré-arrefecer o compartimento durante 2 horas em definições elevadas antes de colocar alimentos. Para fazer isto, deve definir a temperatura em -20°C ou -24°C.
5.2 Ligar/desligar o aparelho
O aparelho fica a funcionar assim que é ligado à fonte de alimentação.
A temperatura do congelador é definida automaticamente em -18 °C. Esta é a definição recomendada e a temperatura ideal para produtos congelados. Se pretendido, pode alterar as temperaturas manualmente. Deve consultar AJUSTAR A TEMPERA TURA.
Os indicadores (a-g) piscarão consecutivamente uma vez. Se a porta estiver fechada, o visor apaga-se após 30 segundos. O bloqueio do painel deve estar ativo.
Observação: Predefinições
O aparelho está predefinido para a temperatura recomendada de -18 °C. Em condições ambientais normais, não é necessário definir uma temperatura.
- Quando o aparelho é ligado depois de ser desligado da fonte de alimentação elétrica, pode demorar até 12 horas a atingir a temperatura correta.
Esvaziar o aparelho antes de o desligar. Para desligar o aparelho, retirar o cabo de alimentação da tomada.
5.3 Modo em espera do visor
Quando a porta for fechada o visor apaga-se automaticamente após 30 segundos sem funcionamento. O visor bloqueia-se automaticamente. Acende automaticamente quand do tocar em qualquer botão ou abrir a porta.
5.4 Bloquear e desbloquear o visor
Bloquear automático
O visor é bloqueado automaticamente após 30 segundos sem funcionamento.
Bloquear manual
- Quando o visor estiver desbloqueado, premir em "Bloqueio crianças" (G) e mido durante 3 segundos, depois de um sinal sonoro o indicador "Bloqueio crianças" (G) acende-se, o visor fica bloqueado. Quando o visor estiver bloqueado, premir em "Bloqueio crianças" (G) e manter premido durante 3 segundos, depois de um sinal sonoro o indicador "Bloqueio crianças" (G) apaga-se, o visor fica desbloqueado.
oservação: Bloqueio do visor
Quando o visor estiver bloqueado, funções tais como definição de temperatura ou con-gelação intensa estão desativadas. Quando a operação acima for tentada, o indicador de Bloqueio crianças piscará durante 3 vezes, para lembrar que o visor está bloqueado.
5.5 Definição da temperatura
Quando o visor estiver desbloqueado, ao tocar em botões de temperatura diferentes, podem ser definidas temperaturas diferentes, este processo será acompanhado por sinais sonoros.
Os modos Congelador e Frigorífico (4°C)(A) têm grandes diferenças na temperatura, e são para armazenamento de alimentos diferentes. Antes de fazer qualquer alteração de modo, assegurar que mudar os alimentos dentro do congelador, assim esses alimentos não serão danificado devido à alteração de modo.
5.6 Modo congelador (-16°C a -24°C) (B - E)
Quando o visor estiver desbloqueado, ao tocar em diferentes botões de temperatura do congelador, podem ser definidas diferentes temperaturas, os indicadores à esquerda do botão de toque acenderão e os outros ficarão apagados. A temperatura pode ser defini-da em "-16°C", "-18°C", "-20°C" e "-24°C".
Quando o visor estiver desbloqueado, ao tocar em (4°C) (A), o indicador "4°C" (a) ficará aceso, o congelador funciona em modo frigorífico. Após a estabilização, a temperatura é de cerca de 4°C.
5.8 Modo congelação intensa (E)
O modo congelação intensa é ótimo para preservar a nutrição do alimento, consegue congelar o alimento em menos tempo. Antes de colocar muitos alimentos dentro do congelador, ativar a função de congelação intensa para ter a temperatura inferior, para assegurar o melhor resultado de congelação.
Quando o visor estiver desbloqueado, ao tocar em (-24°C) (E) durante 3 segundos, os indicadores (b - e) ficarão acesos, o congelador funciona em modo congelação intensa. Para desativar manualmente a função congelação intensa, repetir os passos acima. Se não desativar manualmente, a função será desativada automaticamente após 50 horas. Se tiver uma grande quantidade de alimentos para congelar ao mesmo tempo, é reco - mendado que esta função seja ativada 24 horas antes de inserir os alimentos. A função parará automaticamente após 50 horas ou manualmente. O consumo de energia au - mentará quando esta função estiver ativa.
ervação: C
ongelação intensa
No modo congelação intensa, a temperatura não pode ser ajustada. Se fizer isso, o indicador congelação intensa piscará durante 3 vezes para lembrar que o congelador está no modo congelação intensa.
5.9 Fresher Zone (F)
No modo de Congelador, a Zona de Frescos funciona como CONGELAÇÃO RÁPIDA, todo o compartimento pode ser arrefecido de forma rápida até à temperatura de congelação.
Quando a temperatura é definida em -16oC ou inferior, tocar o botão (F) da Zona de Frescos, o indicador (f) damesma acende, seguidamente é ativada a função de jato. Depois de ativadas, as funções serão automaticamente desativadas quando a temperatura é alcançada ou após 24 horas. Repetir a operação para desativar manualmente.
No modo de Frigorífico, a Zona de Frescos funciona como REFRIGERAÇÃO RÁPIDA, todo o compartimento pode ser arrefecido de forma rápida até à temperatura de congelação. Quando a temperatura é definida em 40°C ou inferior, tocar o botão (F) da Zona de Frescos, o indicador (f) da mesma acende, seguidamente é ativada a função de jato. Depois de ativadas, as funções serão automaticamente desativadas quando a temperatura é alcançada ou após 3 horas. Repetir a operação para desativar manualmente.
5.10 Modo ecológico (-16°C) (B)
Quando o visor estiver desbloqueado, ao tocar em (-16°C) (B) o aparelho fica definido em modo ecológico. Neste modo o consumo de energia é inferior, enquanto ainda é garantido o desempenho adequado de congelação. Para sair do modo ecológico selecionar outra temperatura.


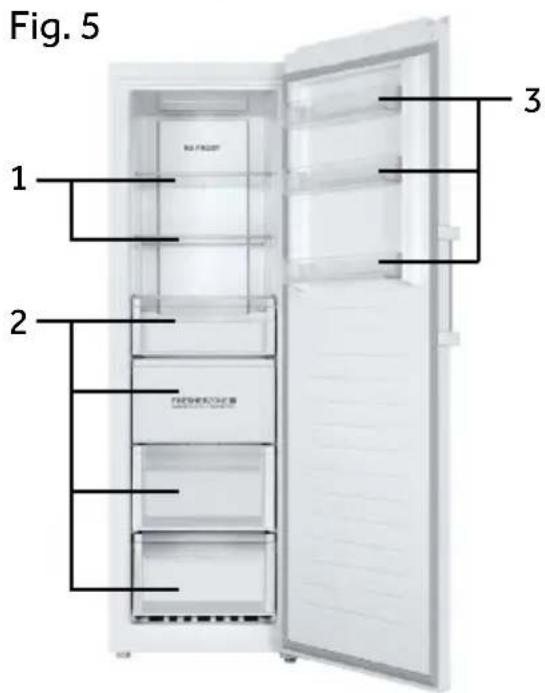

Fig. 5 1 2 3Os diferentes alimentos devem ser colocados em diferentes áreas de acordo com as suas propriedades (Fig. 5).
1 Alimentos em conserva, enlatados, frutas, legumes, salada, etc.
2 Ovos, enlatados, especiarias, bebidas e alimentos engarrafados, etc.
3 Produtos à base de carne, snacks, etc.
No modo de refrigeração sem compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar géneros alimentícios; em modo de congelação com um compartimento de 4 estrelas este aparelho de congelação não é para refrigerar alimentos.
Os alimentos podem ser armazenados no congelador a uma temperatura de pelo menos -18°C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, carne: 3-12 meses, legumes: 6-12 meses).
A fim de evitar o termo dos períodos de armazenagem, tenha em atenção a data de con-gelação, o prazo e o nome dos alimentos na embalagem de acordo com os períodos de armazenagem de diferentes alimentos.
5.11 Memória de falta de energia
Este congelador tem memória de falta de energia, as definições antes da falta de energia serão memorizadas. Quando a energia for resposta, o congelador voltará às definições antes da falta de energia e continua a funcionar. O bloqueio de crianças não é memorizado, depois da energia ser resposta, o visor fica desbloqueado.
5.12 Alarme de abertura da porta
Quando o congelador for mantido aberto durante mais de um minuto, o alarme emitirá 3 sinais sonoros com intervalo de 0,5 segundos. Se a porta se mantiver aberta, os sinais sonoros serão repetidos a cada 30 segundos. Os sinais sonoros pararão até a porta ser fechada ou após 7 minutos da abertura da porta. O alarme para de soar e a luz do con - gelador apaga-se.
5.13 Alarme de-temperatura elevada
Este congelador está equipado com alarme de temperatura elevada. No modo congela dor ou congelador intenso, se o indicador de definição de temperatura atual piscar com sinais sonoros, tocar em qualquer botão, o sinal sonoro parará, mas o indicador de definição de temperatura atual continuará a piscar, o que significa que a temperatura no congelador está muito elevada. Deve verificar se a porta do congelador está hermeticamente fechada ou se foi colocada grande quantidade de alimentos quentes no congela dor. Após um período, o indicador de temperatura atual parará de piscar. Se não parar de piscar durante um período alargado e os sinais sonoros que foram cancelados manualmente voltarem, deve contactar a assistência de pós-venda.
5.14 Indicação de erro
Este congelador está equipado com indicação de erro. Quando é encontrado um erro, o visor piscará a cada 1/4 de segundo códigos diferentes para erros diferentes. Nesta si tuação, o congelador ainda pode congelar, mas o utilizador deve contactar a assistência pós-venda logo que possível para controlo perfeito do congelador.
5.15 Wi-Fi
6 - Dicas para poupar energia
PT
Dicas para poupar energia
Assegurar que o aparelho está devidamente ventilado (consultar INSTALAÇÃO).
Não instalar o aparelho à luz solar direta ou perto de superfícies quentes (p.ex. fogões, aquecedores).
Evitar temperatura baixa desnecessariamente no aparelho. O consumo de energia aumenta se é definida a temperatura mais baixa no aparelho.
Deixar os alimentos quentes arrefecerem antes de os colocar no aparelho.
Abrir a porta do aparelho tão pouco e tão brevemente quanto possível.
Assegurar que a porta fecha sempre corretamente e não está prejudicada pela posição dos alimentos. Manter os vedantes da porta limpos.
▶ Descongelar alimentos congelados num frigorífico.
Limpar regularmente a parte de trás do aparelho. A poeira aumenta o consumo de energia.
A configuração Mais poupança de Energia requer gaveta, caixa de alimentos e prateleiras para Serem posicionados no aparelho EM condições de fábrica-fresco, e alimentos para Serem colocados SEM bloquear a saída de ar do duto.
7 - Equipamento


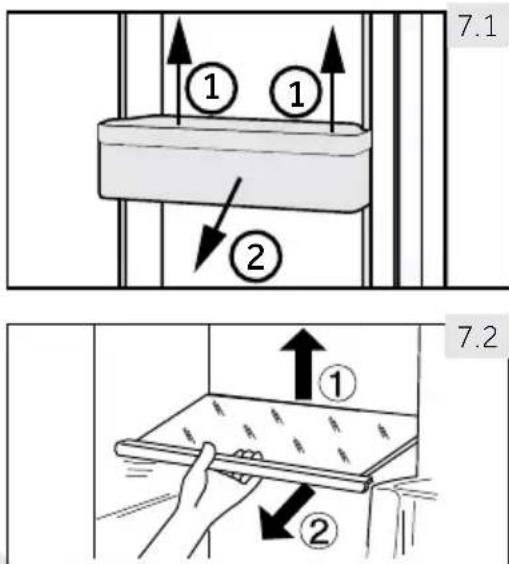

7.1 ① ① ② 7.27.1 Prateleiras amovíveis da porta
A prateleira da porta pode ser removida para limpeza:
Colocar as mãos de cada lado da prateleira, levantar para cima (1) e puxar para fora (2) (Fig. 7.3).
Para inserir a prateleira da porta, os passos acima são realizados na ordem inversa.
7.2 Prateleiras de vidro
- Para retirar uma prateleira, removê-la primeiro le -vantando a sua extremidade traseira (1) e puxande -a para fora (2) (Fig. 7.2).
- Para a recolocar, colocar sobre as saliências em ambos os lados e empurrá-la para a posição mais recuada até que a parte traseira da prateleira esteja fixa no interior das ranhuras laterais
ADVERTÊNCIA!
Desligar o aparelho da fonte de alimentação antes de proceder à limpeza.

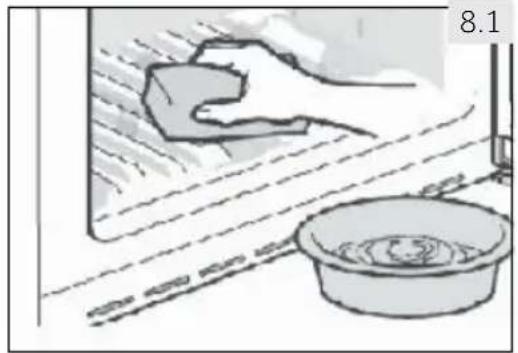

8.1 Generalidades
Limpar o aparelho apenas quando pouco ou nenhum alimento esteja guardado.
ADVERTÊNCIA!
- Não limpar o aparelho com escovas duras, escovas de aço, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, ácido ou soluções alcalinas. Deve limpar com detergente especial de congelador para evitar danos.
- Não pulverizar ou enxaguar o aparelho durante a limpeza.
▶ Não raspar geada e gelo com objetos cortantes.
▶ Não usar pulverizadores, aquecedores elétricos como aquecedor, secador de cabelo, limpeza a vapor ou outras fontes de calor, a fim de evitar danos às peças de plástico. - Não limpar as prateleiras de vidro frias com água quente. Mudança de temperatura súbita pode provocar a quebra do vidro.
- Não tocar na superfície interior do compartimento de armazenamento do congelador, especialmente com as mãos molhadas, pois as suas mão podem congelar à superfície.
Em caso de aquecimento verificar a condição dos produtos congelados. - Não tentar reparar o aparelho autonomamente. Em caso de reparação deve contatar o nosso serviço ao cliente.
▶ Manter sempre o vedante da porta limpo.
- Limpar o interior e a estrutura do aparelho com um pano suave ou uma esponja humedecida em água quente e detergente neutro (Fig. 8.1).
▶ Enxaguar e secar com pano suave.
- Não limpar qualquer das peças do aparelho na máquina de lavar loiça.
- Limpar o acessório apenas com água quente e detergente meio neutro.
8.2 Não utilização por período mais longo
Se o aparelho não for utilizado durante um período de tempo prolongado:
▶ Retirar os alimentos.
▶ Desligar o cabo de alimentação.
▶ Limpar o aparelho como descrito acima.
▶ Manter a porta e gavetas do congelador abertas para evitar a criação de maus cheiros no interior.
Retirar a porta do aparelho (abrir a porta e segurá-la antes de retirar os parafusos) para evitar que as crianças entrem no aparelho e fiquem trancados nele.
ervação: Desligar
Para garantir a vida útil do aparelho, desligá-lo apenas se estritamente necessário.
8.3 Deslocar o aparelho
- Retirar todos os alimentos e desligar o aparelho.
- Fixar prateleiras e outras peças móveis congelador com fita adesiva.
- Fechar a porta e fixá-la com fita adesiva.
- Não inclinar o congelador mais de 45º para evitar danificar o sistema de refrigeração.
- Envolver os pés do congelador para evitar riscar o chão. Nunca deslocar o congelador vigorosamente.
- Não levantar o aparelho pelas pegas.
▶ Nunca colocar o aparelho horizontalmente no chão.
Muitos problemas ocorridos podem ser resolvidos por si sem conhecimento específico. No caso de um problema verificar todas as possibilidades mostradas e seguir as instruções abaixo antes de contatar um serviço pós-venda. Consultar SERVIÇO AO CLIENTE.
RTÊNCIA!
- Antes da manutenção, desativar o aparelho e desligar a ficha de alimentação da tomada de rede.
▶ Equipamento elétrico deve ser assistido apenas por técnicos em eletricidade qualificados, porque reparações inapropriadas podem causar danos consequenciais consideráveis.
Um cabo de alimentação danificado apenas deve ser substituído pelo fabricante, pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar algum perigo.
O alarme acústico pode ser desligado premindo qualquer botão.
9.1 Resolução de problemas
| Problema Causa Possível Solução Possível | ||
| O compressor não funciona. | A ficha de alimentação não está ligada à tomada elétrica. | Ligar a ficha de alimentação. |
| O aparelho funcio-na frequentemen-te ou durante um longo período de tempo. | A temperatura interior ou exterior é demasiado elevada.O aparelho esteve desligado por um longo período de tempo.A porta do aparelho não está fechada hermeticamente.Uma porta foi aberta demasiado frequentemente ou durante muito tempo.A temperatura definida é demasiado baixa.O vedante da porta está sujo, des-gastado, fendido ou desajustado.A circulação de ar necessária não está garantida.O interior está coberto com gelo. | Neste caso, é normal que o aparelho funcionar mais tempo.Normalmente. demora 8 a 12 horas até o aparelho arrefecer completamente.Fechar a porta e assegurar que o aparelho está colocado num piso nivelado e não há alimento ou recipiente a vibrar na porta.Não abrir as portas com demasiada frequência.Definir a temperatura mais elevada até que seja obtida uma temperatura satisfatoriamente. Demora 24 horas para que a temperatura fique estável.Limpar o vedante da porta ou substituí-lo através do serviço ao cliente.Assegurar ventilação adequada.Descongelar o aparelho. |
9 - Resolução de problemas
| Problema Causa Possível Solução Possível | ||
| O aparelho faz sons anormais. | O aparelho não está colocado num piso nivelado.O aparelho está a tocar em algum objeto próximo dele.O aparelho está num piso de ma-deira ou perto de paredes de ma-deira. | Nivelar o aparelho.Remover objetos à volta do aparelho.A madeira amplifica o som. Co-locar o aparelho noutro lugar. |
| O aparelho faz um som de estalo | Isto é normal. É causado pela uni-dade de refrigeração a ligar ou a desligar. | - |
| Ouve-se um som ligeiro semelhante a água a correr. | Isto é normal.- | |
| O aparelho faz um som de motor | A unidade de refrigeração acabou de se ligar. Isto é normal | - |
| Não está frio suf-ciente no interior do aparelho. | A temperatura está definida de-masiado elevada.Foram armazenados produtos que estão demasiado quentes.Foram armazenados alimentos muito quentes ao mesmo tempo.Os produtos estão demasiado próximas umas das outras.A porta não está hermeticamente fechada.Uma porta foi aberta demasiado frequentemente ou durante muito tempo. | Reiniciar a temperatura.Deixar arrefecer sempre os produtos antes de os guardar.Guardar sempre pequenas quantidades de alimentos.Deixar um espaço entre os di-versos alimentos permitindo o fluxo de ar.Fechar a porta.Não abrir as portas com dema-siada frequência. |
| Está demasiado frio no interior do apa-relho. | A temperatura está definida de-masiado baixa.A função Congelação Rápida está ativada ou a funcionar há demasia-do tempo. | Reiniciar a temperatura.Desligar a função Congelação Rápida. |
| Acumula-se hu-midade na super-fície do aparelho. | O clima é demasiado quente e demasiado húmido. | Isto é normal num clima húmi-do e mudará quando a humi-dade diminuir. Secar com um pano. |
| Gelo e geada forte no compartimento congelador. | Os produtos não foram devida-mente embalados.A porta não está hermeticamente fechada.Uma porta foi aberta demasiado frequentemente ou durante muito tempo.O vedante da porta está sujo, des-gastado, fendido ou desajustado.Alguma coisa no interior impede a porta de fechar adequadamente. | Embalar sempre bem os pro-dutos.Fechar a porta.Não abrir as portas com dema-siada frequência.Limpar o vedante da porta ou substituí-lo através do serviço ao cliente.Reposicionar as prateleiras, as prateleiras das portas, ou reci-pientes interiores para permitir que a porta feche. |
| O sistema de ar -refecimento não funciona. | A ficha de alimentação não está ligada à tomada elétrica.A fonte de alimentação não está intata. | Ligar a ficha de alimentação.Verificar a alimentação elétrica à divisão. Contatar a empresa local de eletricidade! |
| Os lados do apare-lho e a chapa da por-ta ficam quentes. | Isto é normal. | - |
| Ouve um sinal de alarme. | A porta está abertaA temperatura no interior do produto é demasiado elevada | Fechar a porta ou silenciar o alarme manualmente. |
| É difícil abrir a porta. | Uma vez que o aparelho funcione, tem um vácuo interno. | Abrir suavemente o vedante da porta para deixar o entrar no aparelho. |
| Não se consegue fechar a porta ade-quadamente. Deixa sempre um espaço. | Por causa da baixa temperatura do aparelho, o vedante da porta pode facilmente ficar rígido e deformado. | Usar um secador de cabelo ou colocar uma toalha quente no local onde a junta estiver defor-mada.Quando a junta estiver de novo mole, fechar a porta e comprimi-la hermeticamente. |
A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunisia sem garantia legal necessária.
Os termóstatos, sensores de temperatura, placas de circuito impresso e fontes luminosas estão disponíveis por um período mínimo de sete anos após a colocação no mercado da última unidade do modelo.
Pegas de porta, dobradiças de porta, bandejas e cestos por um período mínimo de sete anos e juntas de porta por um período mínimo de 10 anos, após colocação no mercado a última unidade do modelo.
9.2 Interrupção da alimentação
No caso de um corte de energia, os alimentos deverão permanecer seguramente frios por cerca de 18 horas. Seguir estas dicas durante uma interrupção de energia prolongada, especialmente no verão:
Abrir a porta tão poucas vezes quanto possível.
- Não pôr alimentos adicionais no congelador durante uma interrupção de energia.
Se for dada notificação prévia de uma interrupção de energia e a duração de interrupção for superior à 15 horas, fazer algum gelô e colocá-lo num recipiente na parte superior do compartimento do congelador.
Como a temperatura no congelador aumentará durante uma interrupção de energia ou outra falha, o período de armazenamento e a qualidade do alimento serão reduzidos. Qualquer alimento que descongela deve ser consumido, ou cozinhado e congelado de novo (quando apropriado) logo depois de modo a evitar riscos para a saúde.
Observação: Função de memória durante interrupção de energia
Após a reposição da energia o aparelho continua com as definições que estavam definidas antes da falha de energia.
10.1 Desembalar
ADVERTÊNCIA!
O aparelho é pesado. Manusear sempre com pelo menos duas pessoas.
- Manter todos os materiais de embalagem fora do alcance das crianças e eliminá-los de forma ecológica.
▶ Retirar o aparelho da embalagem.
▶ Remover todos os materiais de embalagem.
10.2 Condições ambientais
A temperatura da divisão deve ser sempre entre 18° C e 43° C, pois pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instalar o aparelho próximo de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.


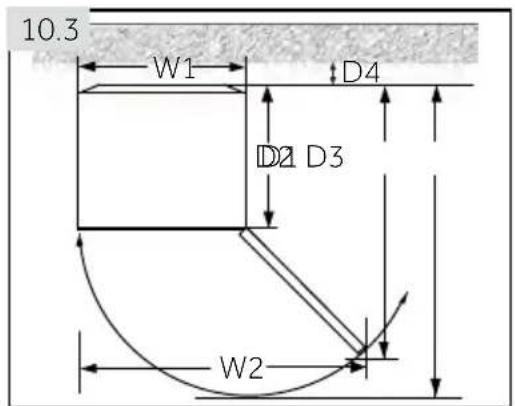

10.5 max 45° 1. 2. 3.10.3 Requisitos de espaço
Espaço necessário para abrir a porta (Fig. 10.3):
| Largura em mm | Profundidade em mm | Distância atá à parede em mm |
| W1 W2 D1 | D2 D3 D4 | |
| 595 955 592 | 1105 1215 100 |
Para um aparelho de pé gratuito: este aparelho de refrigeração não se destina a ser utilizado como um aparelho e mbutido.
10.4 Corte transversal de ventilação
Para obter uma ventilação suficiente do aparelho por razões de segurança, as informações das secções transversais de ventilação necessárias devem ser observadas (Fig. 10.4).

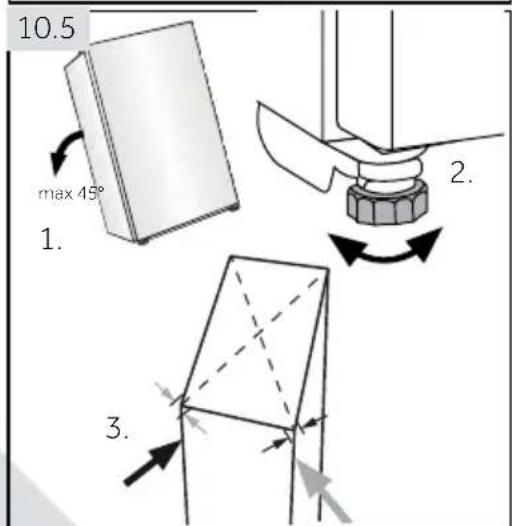

10.5 Nivelar o apárelho
O aparelho deve ser colocado numa superfície plana e sólida. Se o aparelho for colocado num pedestal, de - vem ser usados materiais fortes e resistentes ao fogo. Nunca usar o material de embalagem de espuma como pedestal.
- Inclinar ligeiramente o aparelho para trás (Fig. 10.5).
- Ajustar os pés para o nível pretendido.
- A estabilidade pode ser verificada por abanar nas diagonais alternadamente. A oscilação ligeira deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode deformar; possíveis fugas dos vedantes da porta são o resultado. Uma pequena tendência para a parte traseira facilita o fecho da porta.

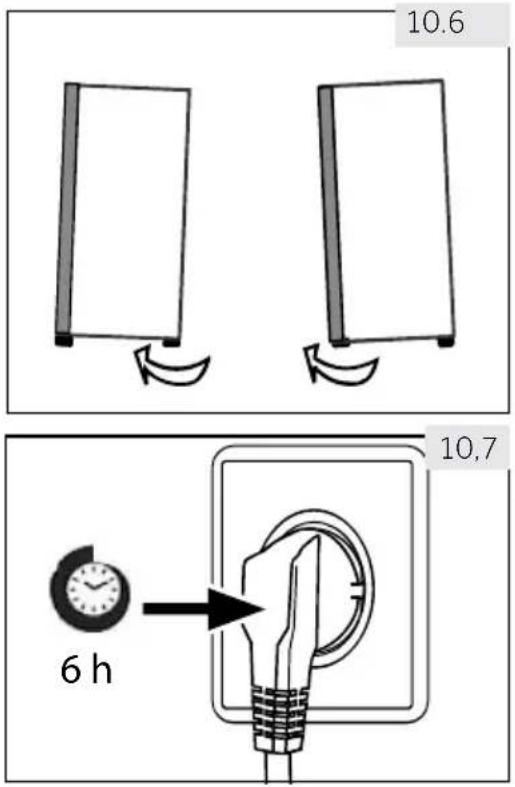

10.6 Usar o pé ajustável
Se o congelador estiver instável, o pé pode ser ajustado: Rodar o pé ajustável de acordo com a direção da seta (Fig. 10.6) para subir ou descer o pé:
Rodar o pé no sentido horário eleva o aparelho.
Rodar o pé no sentido anti-horário desce-o.
O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode ficar no sistema de tubos fechados durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação tem de esperar 6 horas (Fig.10.7) para que o óleo volte para a cápsula.
Antes de cada ligação verificar se:
fonte de alimentação, tomada e fusível são adequados à placa de caraterísticas.
a tomada de alimentação tem ligação à terra e sem fichas múltiplas ou extensão.
a ficha e tomada de alimentação estão estritamente de acordo.
Ligar a ficha a uma tomada doméstica instalada adequadamente.
ADVERTÊNCIA!
Um cabo de alimentação danificado deve ser substituído pelo serviço ao cliente para evitar riscos (consultar cartão de garantia).
10.9 Reversibilidade da porta
Antes de ligar o aparelho à fonte de alimentação deve verificar, se a rotação da porta deve ser alterada da direita (como entregue) para a esquerda, se isto é necessário pela localização da instalação e a funcionalidade.
ERTÊNCIA!
▶ O aparelho é pesado. Precisa de duas pessoas para realizar a reversibilidade da porta.
▶ Antes de qualquer operação, desligar primeiro o aparelho da eletricidade.
▶ Não inclinar o aparelho mais de 45° para evitar danos do sistema de refrigeração.


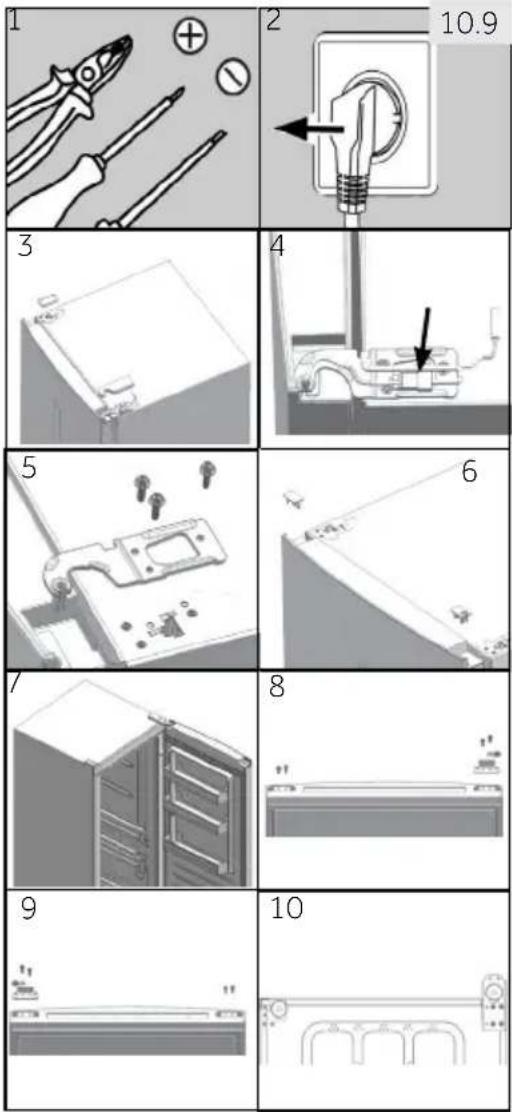

1 2 10.9 3 4 5 6 7 8 9 10Passos da montagem (Fig. 10.9):
- Providenciar a ferramenta necessária.
- Desligar o aparelho.
- Retirar a tampa do orifício da dobradiça e a tampa da dobradiça.
-
Desligar o cabo de ligação.
-
Retira parafusos e dobradiça
-
Retirar a tampa na porta. Retirar a tampa do eixo na porta.
-
Abrir e retirar a porta.
-
Virar a porta ao contrário, retirar os 2 parafusos na parte inferior da porta. Retirar 2 parafusos, batente da porta e tampa do eixo na parte inferior da porta
-
Tirar o batente da porta do último passo e a tam-pa do eixo do saco de acessórios, fixá-los com 2 parafusos. Fixar também 2 parafusos no outro lado da porta.
-
Inclinar ligeiramente para trás a estrutura, retirar os 4 parafusos e, em seguida, a dobradiça inferior.
- Retirar parafuso e tampa do eixo. Retirar o eixo da dobradiça e fixá-lo no orifício ao lado dele.
- Tirar a tampa do eixo mais grosso do saco dos acessórios. Fixá-lo com o parafuso do último passo.
- Fixar a dobradiça na posição oposta da estrutura com 4 parafusos.
- No lado oposto da porta, puxar o cabo de ligação do lado esquerdo e passá-lo pela tampa do eixo do passo 5, montar a tampa do eixo. Montar a tampa do orifício no lado direito.
- Montar a porta.
- Fixar a dobradiça superior no topo do lado direito com 3 parafusos.
- Ligar os conetores do cabo:
- Fixar a tampa do orifício da dobradiça e a tampa da dobradiça superior esquerda.
- Terminado.
TPara mais informações sobre o produto, consulte
https://eprel.ec.europa.eu/ ou digitalizar o QR na etiqueta de energia fornecida com o aparelho.
Para contactar a assistência técnica, visite o nosso site:
https://corporate.haier-europe.com/en/
Na secção "site", escolha a marca do seu produto e do seu país.
Você será redirecionado para o site específico onde você pode encontrar o telefone número e formulário para contactar a assistência técnica.
11.1 Ficha de produto em conformidade com o regulamento UE 2019/2016
| Marca Registada | Haier | ||||
| Identificador do modelo | H3F-280*SAAU1 | H3F285*EH1 | H3F-320*SAAU1 | H3F-320*TAAU1 | H3F330*EH1 |
| Categoria do modelo Congelador vertical | |||||
| Classe de eficiência energética | F | E | F | D | E |
| Consumo de energia anual (kWh/ano) 1) 300 | 248 266 | 328 212 | |||
| Volume de armazenagem frigorífico (L) | Não aplicável | ||||
| Volume de armazenagem congeador (L) **** | 285 330 | ||||
| Classificação de estreas | **** | ||||
| Temperatura dos outros compartimentos > 14°C | Não aplicável | ||||
| Sistema de frio ventilado | sim | ||||
| Corte de energia seguro (h) | 13 | 12 | 19 | 12 | |
| Capacidade congelação (kg/24h) | 18.5 2223 | ||||
| Classe climáticaEste aparelho é concebido para ser usado a uma temperatura ambiente entre 10 °C e 43 °C. | SN-T | ||||
| Emissões de ruído acústico aéreo (db(A) re 1pW) | 38 | ||||
| Tipo de construção | Independente | ||||
^1) baseado em resultados de testes normalizados durante 24 horas. O consumo de energia atual dependerá de como o aparelho é usado e onde está localizado.
Relativamente aos detalhes de especificação, consulte a placa de classificação e o rótulo energético no interior do produto.
Este aparelho destina-se a ser utilizado a uma temperatura ambiente indicada abaixo:
| SN | +10°C~+32°C |
| N | +16°C~+32°C |
| ST | +16°C~+38°C |
| T | +16°C~+43°C |
11.2 Dados técnicos adicionais
| Tensão / Frequência 220-240V ~/ 50Hz | |
| Fusível principal (A) | 1.0 |
| Refrigerante R600a | |
| Dimensões (A/C/P em mm)H3F-280*SAAU1/285*EH1 | 171/59,5/67,5 |
| Dimensões (A/C/P em mm)H3F-320*(S/T)AAU1/330*EH1 | 191/59,5/67,5 |
| Potência da luz/tensão da luz 1,5 W/ DC 12 V | |
11.3 Normas e Diretivas CE
Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas her monizadas correspondentes, previstas pela marca CE.
Recomendamos o nosso Serviço ao Cliente Haier e a utilização de peças de substituição originais.
Se tiver um problema com o seu aparelho, deve verificar primeiro a secção RESOLUÇÃO DE PROBLEMAS.
•
Se não conseguir encontrar uma solução lá, deve contatar
▶ o seu revendedor local ou
A área de Reparação e Apoio em www.haier.com onde pode encontrar os números de telefone e as Perguntas Frequentes e onde pode ativar um pedido de assistência.
Para contactar o nosso Serviço, assegurar que tem os seguintes dados disponíveis. A informação pode ser encontrada na placa de caraterísticas.
Modelo
N° de série ____
Verificar também o Cartão de Garantia fornecido com o produto em caso de garantia.
Para pedidos gerais de negócios abaixo indicamos os nossos endereços na Europa:
| Endereços europeus da Haier | |||
| País* Endereço postal País* Endereço postal | |||
| Itália | Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITÁLIA | França | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANÇA |
| Espanha Portugal | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPANHA | Bélgica - FRBélgica - PBPaíses BaixosLuxemburgo | Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA |
| Alemanha Áustria | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALEMANHA | Polónia RepúblicaChecaHungriaGréciaRoméniaRússia | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLÓNIA |
| Reino Unido | Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HR RU | ||
*Para mais informação deve consultar www.haier.com
Parâmetros Wireless
| Tecnologia | Wi-Fi | Bluetooth |
| Standard IEE 802.11 b/g/n | Bluetooth v4.2, BR/EDR, BLE | |
| Banda(s) de frequência [MHz] | 2401~2483 2402~2480 | |
| Potência máxima [mW] Banda(s) [MHZ] | 100 10 | |
Informações sobre o produto
Como ativar o módulo Wi-Fi:
- Prima o botão da Fresher Zone durante 3 segundos para ativar o Wi-Fi.
- O módulo Wi-Fi liga-se e o ícone Wi-Fi começa a piscar.
- Se o congelador estiver registado e conectado o ícone Wi-Fi fica sempre aceso.
- Para repor o Wi-Fi prima a Fresher Zone durante 3 segundos.
Procedimento de emparelhamento na aplicação
Passo 1
- Faça download da aplicação hOn nas lojas.
- Faça login ou registe-se.
- Adicione um novo aparelho, selecionando o congelador da lista.
- Prima o botão da Fresher Zone no produto durante 3s para ativar o Wi-Fi.
- O ícone wi-fi irá piscar, o processo de emparelhamento está em curso.
- Tem 5 minutos para concluir o processo de emparelhamento.
- Quando o processo está concluído, o ícone Wi-Fi para de piscar e permanece sempre ligado
