Tipo de produto	Detetor indutivo NAMUR para áreas explosivas
Marca	IFM
Modelo	NG5002
Categoria	Bomba de calor
Alimentação (circuito de segurança intrínseca)	Ui = 15 V, Ii = 50 mA, Pi = 120 mW
Indutância interna (Li)	45 μH
Capacitância interna (Ci)	145 nF
Temperatura ambiente admissível	-20 a 70 °C (T6) ou -20 a 80 °C (T5)
Classificação ATEX	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90/100°C Da
Certificado de exame de tipo	UE: PTB01ATEX2191, BVS04ATEXE153X; IECEx: IECEx BVS 06.0003X
Normas respeitadas	EN CEI 60079-0:2018, EN 60079-11:2012
Funções principais	Deteção indutiva de proximidade em áreas explosivas (ATEX)
Manutenção	Nenhuma reparação possível. Contacte o fabricante em caso de defeito.
Limpeza	Proteger contra cargas estáticas. Limpar com um pano antiestático.
Segurança	Montagem e colocação em serviço apenas por pessoal competente. Respeitar os regulamentos ATEX.
Peças sobressalentes	Não disponíveis. Aparelho não reparável.
Reparabilidade	Nenhuma reparação possível. Substituir o aparelho.
Informações gerais	Manual de instruções disponível em vários idiomas. Tradução sob solicitação.

Perguntas frequentes - NG5002 IFM

Qual é o tipo de produto do modelo NG5002 ?

O NG5002 é um detetor indutivo NAMUR concebido para utilização em áreas explosivas (ATEX).

Qual é a tensão de alimentação máxima para o NG5002 ?

A alimentação em segurança intrínseca não deve exceder Ui = 15 V, Ii = 50 mA e Pi = 120 mW.

Quais são as temperaturas ambiente admissíveis ?

De acordo com a marcação, a temperatura ambiente pode ser de -20 a 70 °C (classe T6) ou -20 a 80 °C (classe T5).

Posso reparar o detetor NG5002 em caso de avaria ?

Não, o produto não deve ser modificado e nenhuma reparação é possível. Em caso de defeito, contacte o fabricante.

Quais normas de segurança o NG5002 respeita ?

Ele respeita as normas EN CEI 60079-0:2018 e EN 60079-11:2012, bem como as certificações ATEX e IECEx.

Como instalar o NG5002 numa área explosiva ?

A instalação deve ser realizada por pessoal competente que conheça as classes de proteção e os regulamentos ATEX. Proteja o aparelho e o cabo contra cargas estáticas.

Quais são os valores de indutância e capacitância internas do NG5002 ?

A indutância interna (Li) é de 45 μH e a capacitância interna (Ci) de 145 nF.

O NG5002 pode ser utilizado na zona 0 ?

Sim, com a classificação Ex ia IIC T6/T5 Ga ou Ex ia IIIC Da. Na zona 0, proteja os conectores fêmea contra fortes cargas eletrostáticas.

Onde posso encontrar o certificado de exame de tipo ?

O certificado pode ser solicitado ao fabricante (IFM). As referências são: UE: PTB01ATEX2191, BVS04ATEXE153X e IECEx: IECEx BVS 06.0003X.

Como limpar o detetor NG5002 ?

Evite cargas estáticas nas partes plásticas. Utilize um pano antiestático e não exponha a solventes agressivos.

MANUAL DE UTILIZADOR NG5002 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE/NF/NG/

NI/NN/NT/

NS

80311809/00

BGbIrapckn

1. CbIacHo DnpeKtNbata ATEX 2014/34/EC (ATEX) npn nyskahe B ekcnloataqna Ha daen ypei nn daeneHa 3aunTHa cnTeMa B pamKeite Ha cTpaHnte-ueHKn Ha Ebponecknca CbO3 (EC), Tpr6Ba da 6bJe DoCTabeHO opuHnHaJIHOTo PbKOBOcTBo 3a ekcnloataua n npeBOD Ha TOBa pbkoBoCDTO Ha e3Nka nn e3uNTe Ha cTpaHata-ueHkHa HA EC, B KOaTo Ie Ce nol3Ba ypeDbT nn cnCTemata.
2. Ako KbM Ta3n DoCTaBka He e npInoXeHO PbKOBoDcTBO 3a ekCnloaTaun ynn DeKnapauu 3a CbOTBeTcTBne Ha EO, moKeTe Da rN nopBuAte npn Baunr TbproBeu (BX. TobapntenHnUata) uIN npn npOn3BODHTeJIy (Bk. 3arNaBHa cTpaHua / o6paTHa cTpHa).
3. Пюдуктггябвада ce nyska B ekcnnoatauaЯ camo ot cneuznaun3napan nepcohan.Орьшаме BHIMAHNEиHaToBA, Ye BCRAKBA rapaHnOgOTnada, KOrato ypeBt ce nyche B ekcnnoatauЯ, 6e3 HaIInuHToHa CbOTBETHOTOpBkoBOdCTBO 3a ekcnnoatauaЯ Ha e3nka Ha cTpaHata-ynenka Ha EC, B KOrTO Ce n3PON3Ba ypeDbT.

CZ Ceştina

1. De acordo com a direciva ATEX 2014/34/UE (ATEX), para a colocação em funcimento de um aparecido ou de umsystema de proteção dentro dos Estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcimento originais e a sua traduição na(s) lingua(s) do País da UE ond sera aplicado.
2. Se as instruções de functimento ou a declaração de conformidade CE na lingua do País de aplicação da UE não foram fornecidas, poder ser solicitadas jusqu'à do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produit são devê ser posted em funcção por pessoalístico especializados. Declinamos expressamente qualquer responsabilitadepor danos resultantes da colocacao em service do aparelho, sem as respectivas instruções de functiamento na lingua do País da UE onde sera aplicado.

RO Româna

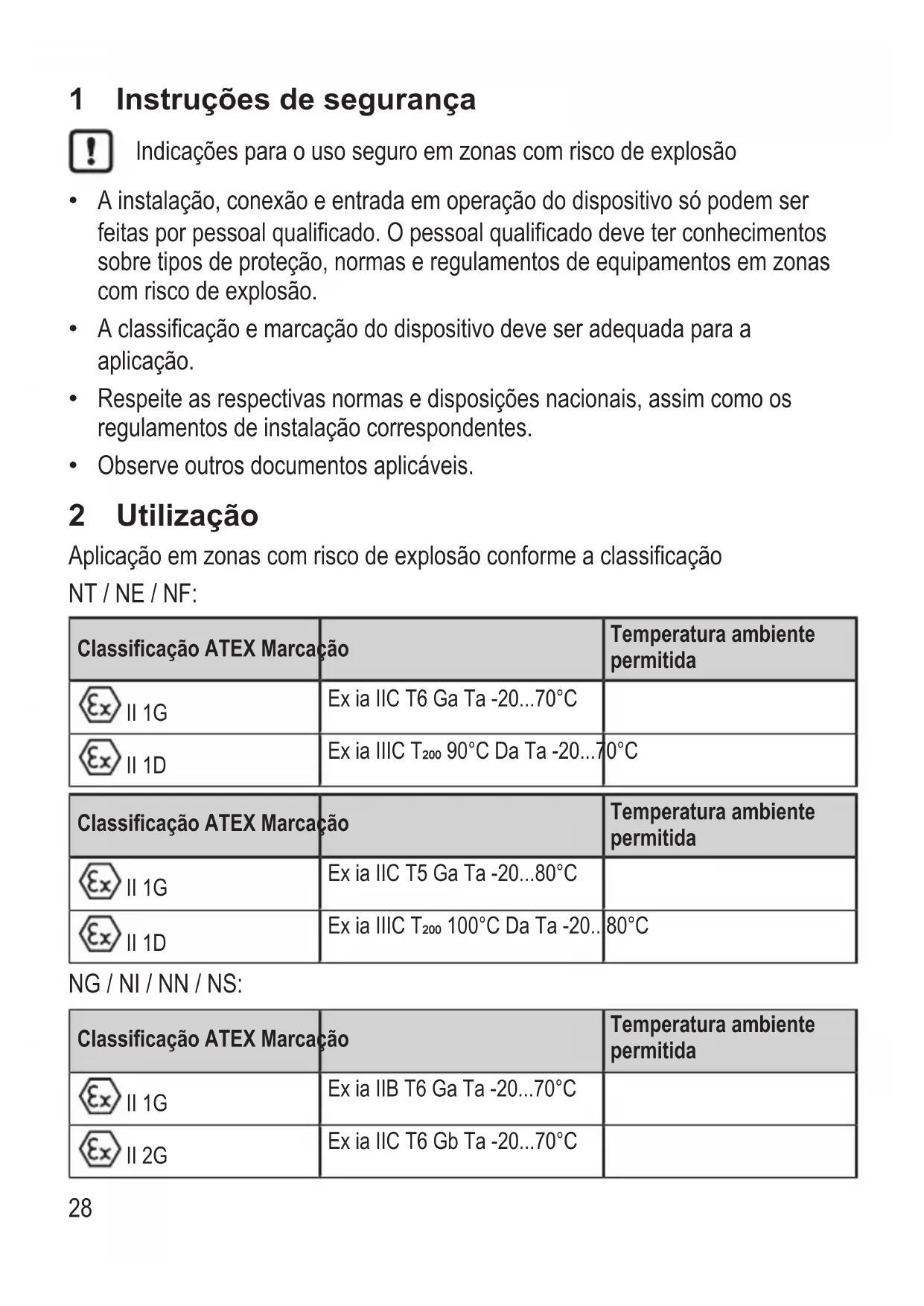

1 Instruções de segurarça

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do disposítivo está podem ser feitas por pessoal qualificado. O pessoal qualificado deve ter conheçimentos sobre temas de proteção, normas e regulamentos de equipamentos em zones com risco de explosão.
• A classificacao e marca do disposicao deve ser adequada para a aplicacao.
• Respeite as respectivas normas e disposções nationals, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zones com risco de explosão conforme a classificação NT / NE / NF:

Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G		Ex ia IIB T6 Ga Ta -20...70°C
II 2G		Ex ia IIC T6 Gb Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1D	Ex ia IILC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IILC T200 100°C Da Ta -20..	80°C

São cumpridos os requisimentos das seguentes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexão sente em circuitosétricos seguros, homologados com certificado de exame de tipo e que não ultrapasse os seguintes valores máimos:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maxima indutancia interna efetiva (Li) e capacitatencia (Ci):

Número do produit Indutência	interna (Li) em μH	Capacitància interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

Proteja o dispositivo e cabos eficazmente contra destruicao.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de fazer cargas electrostáticas, inclua peças metalicas (invôlico do conector, elementos de fixação, invólicos de proteção, etc.) na ligação equipotencial.
- Não instale o disposicao na divisoria entre diferentes zones.
- Quando uso na zona 0, proteja os connectores contra entrega eletrostática intensa.

3.1 Condições especials para um functiәnamento seguro

• Consulte sempre as marcações no manual de operação, quando estas podem não estar totalmente indicadas no dispositalo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no disposítivo; não é possível fazer reparos. Entre em conta com o fabricante em caso de falha.

Se necessário, fichas痫icas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante ( capa / verso).
