Tipo de produto	Kit tensor de cabo de aço inoxidável para parada de emergência
Marca	IFM
Modelo	ZB0056
Comprimento do cabo	20 metros
Material do cabo	Aço inoxidável
Resistência à tração do tensor	Até 1500 N
Parafusos com olhal incluídos	9 unidades
Tensionador incluído	1 unidade
Chave Allen incluída	1 unidade
Acessórios opcionais	Mola de tensão (ZB0061), Roldana (ZB0062)
Intervalo de fixação dos parafusos com olhal	2,5 a 3 metros
Distância máxima do parafuso com olhal	500 mm
Função principal	Tensionar cabo de aço para acionamento de parada de emergência
Montagem	Passar cabo pelos orifícios do tensor e apertar com chave Allen; ajustar tensão na rosca
Indicação de tensão correta	Setas verdes centradas no indicador da chave
Segurança	Leia o manual; uso apenas por pessoal qualificado; aplicação sem restrições
Manutenção	Não especificada; verificar periodicamente o estado do cabo e tensão

Perguntas frequentes - ZB0056 IFM

Como instalar o kit tensor ZB0056?

Passe a extremidade do cabo pelos orifícios do tensionador e aperte com a chave Allen. Ajuste a tensão na rosca de ajuste até que as setas verdes fiquem centradas.

Qual a resistência à tração do tensor?

O tensor suporta até 1500 N de tração.

Quantos parafusos com olhal são fornecidos?

O modelo ZB0056 vem com 9 parafusos com olhal.

Qual o comprimento do cabo?

O comprimento do cabo é de 20 metros.

Posso usar este kit em ambientes externos?

Sim, o cabo e os componentes são de aço inoxidável, adequados para interiores e exteriores.

Quais acessórios estão disponíveis?

Acessórios opcionais: mola de tensão ZB0061 e roldana ZB0062 para desvio de direção.

Como ajustar a tensão correta do cabo?

Gire a rosca de ajuste até que as setas verdes no indicador da chave de parada de emergência fiquem na posição central.

Qual o espaçamento entre os parafusos com olhal?

Os parafusos devem ser fixados a cada 2,5 a 3 metros ao longo do cabo.

É necessário algum conhecimento técnico para instalar?

Sim, a montagem deve ser realizada apenas por pessoal qualificado e autorizado, conforme o manual.

Como saber se o cabo está tensionado corretamente?

O tensor é ajustado diretamente na chave de parada de emergência, onde as setas verdes visíveis indicam a tensão ideal.

MANUAL DE UTILIZADOR ZB0056 IFM

Manual de montagem kit de tensionador

BR

ZB0054 / ZB0055

ZB0056 / ZB0057

ZB0058 / ZB0059

ZB0060

• Uma instrução de procedimento é indicada por „▶“.
  Exemplo: ▶ Monte o dispositivo conforme mostrado na imagem.
• Uma reação ao procedimento é indicada por meio de „>“.

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância.

Informação

Informação

complementar.

2 Instruções de segurança

• Leia o manual de operação do dispositivo antes de iniciar a operação. Certifique-se de que o produto seja adequado e sem restrições para as respetivas aplicações.
• O uso impróprio ou não de acordo com a finalidade prevista pode levar a problemas de funcionamento e a efeitos indesejados em sua aplicação.
• A montagem, o início das atividades, a operação e a manutenção do produto só devem ser realizadas por pessoal qualificado, treinado e autorizado pelo operador da instalação.

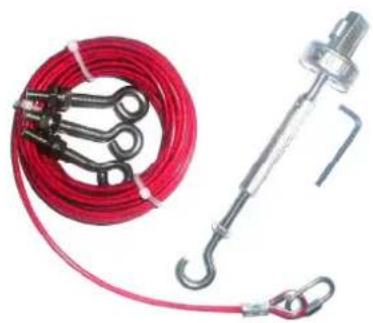

3 Material incluído

Descrição Cabo Parafuso com olhal			Tensionador	Chave Allen
ZB0054	5m	3		1
ZB0055	10m	5	1	1
ZB0056	20m	9	1	1
ZB0057	50m	20		1
ZB0058	80m	30		2
ZB0059	100m	37	2	1
ZB0060	126m	45	2	1

4 Montagem

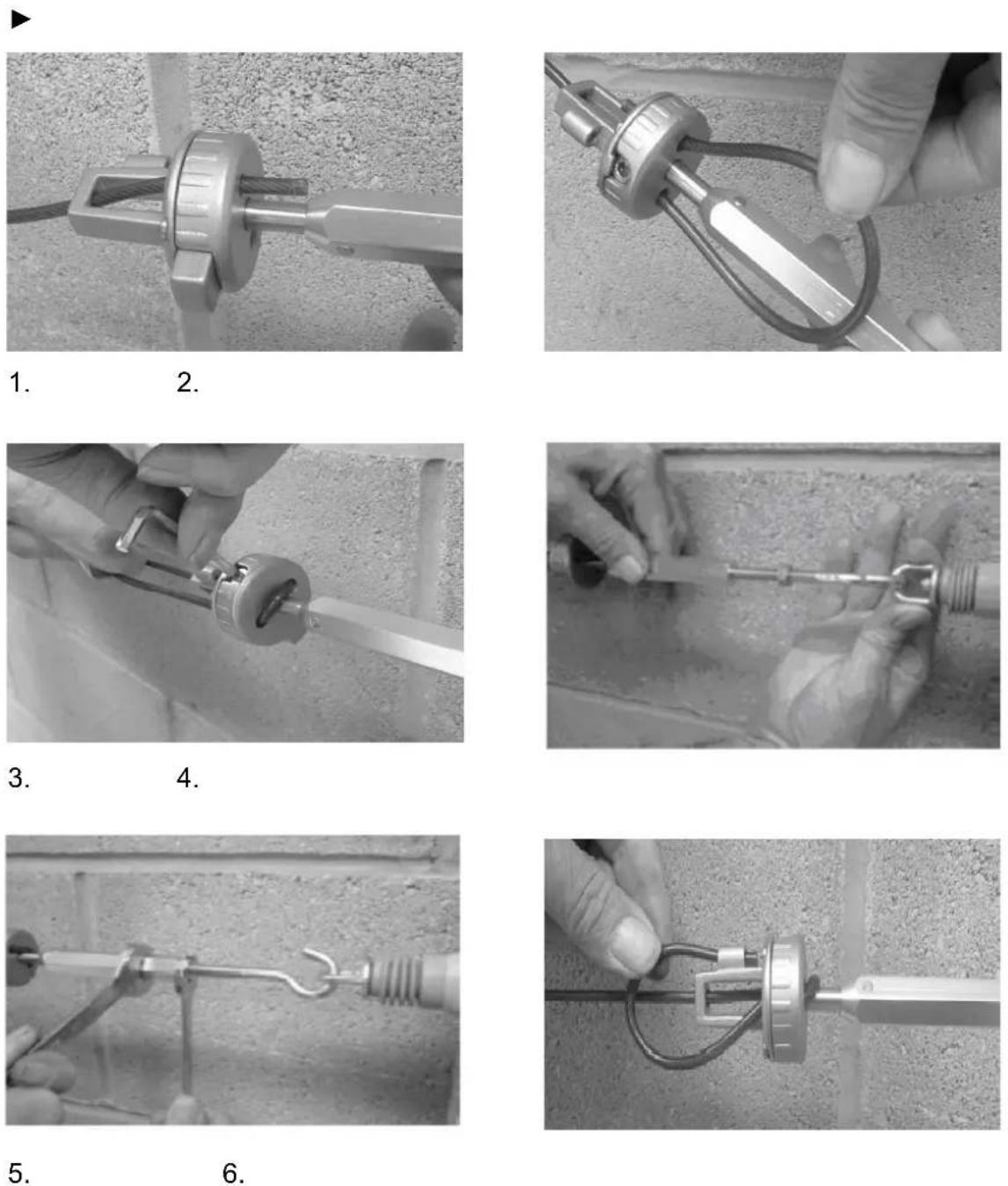

A montagem e o ajuste do cabo são extremamente fáceis graças ao kit de tensionador de cabo de aço inoxidável. Basta puxar a extremidade do cabo pelos orifícios do tensionador e apertar com o parafuso Allen. Em seguida, defina a tração correta do cabo na rosca de ajuste. Vantagem: esse ajuste é feito diretamente na chave de parada de emergência por cabo de modo que o ajuste da tensão correta do cabo fica diretamente visível na indicação de estado do cabo da chave. Insira a extremidade livre do cabo no clipe de retenção designado.

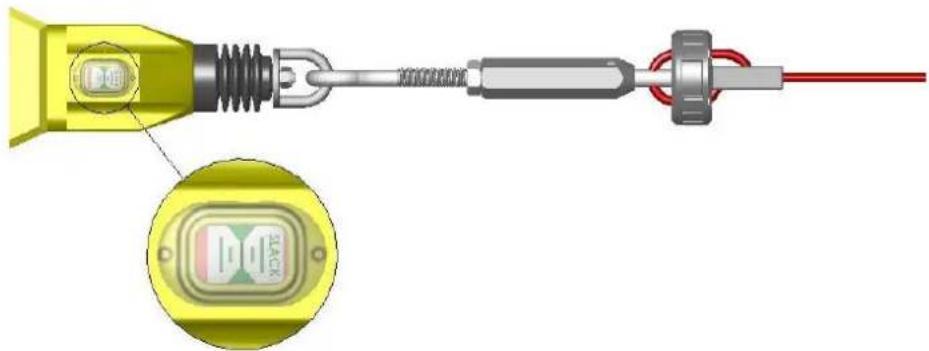

Tensione o cabo de modo que as setas verdes fiquem em posição central.

Tensionador: resistência à tração de até 1500N. Basta montar e ajustar o cabo nas extremidades.

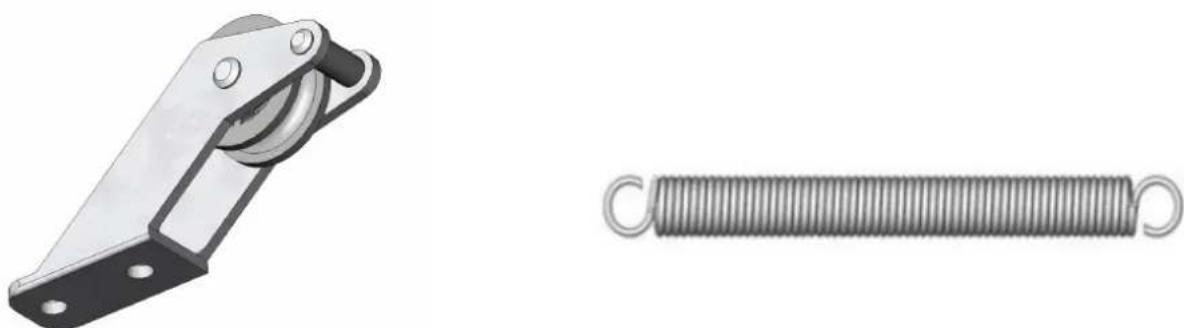

No caso de cabos mais curtos, é possível fixar o cabo nas extremidades por meio de uma mola de tensão. As roldanas só podem ser instaladas de forma que todo o comprimento do cabo fique visível e acessível.

Roldana de aço inoxidável para uma perfeita inversão de direção do cabo. Apropriado para a montagem interior e exterior do cabo.

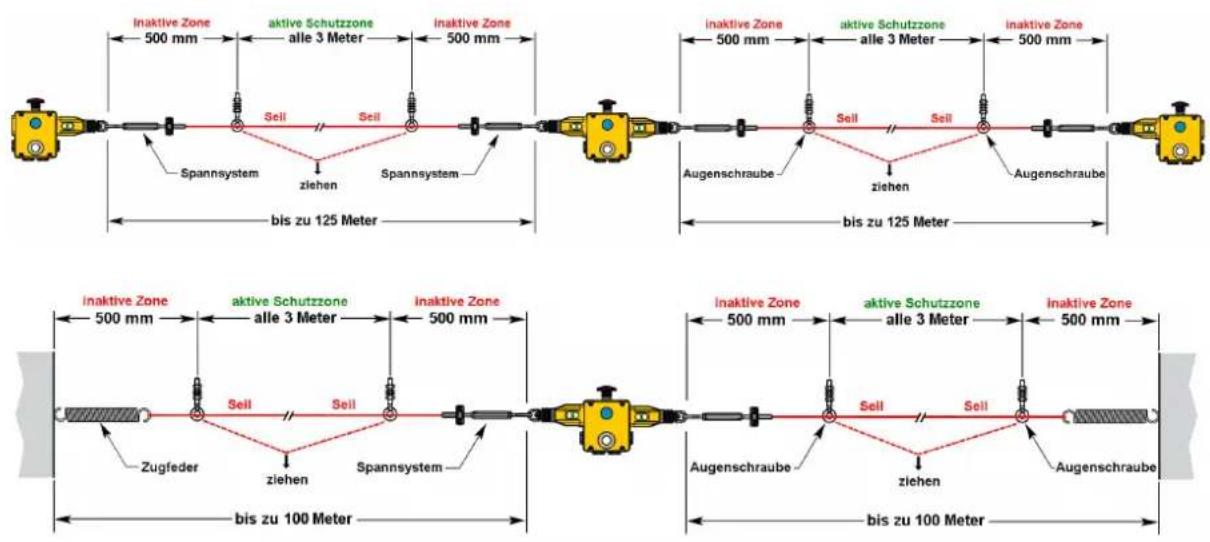

Devem ser fixados parafusos com olhal em intervalos de pelo menos 2,5 m a no máximo de 3 m ao longo de todo o comprimento do cabo entre as chaves para o suporte do cabo. O cabo deve ser montado a uma distância máxima de 500 mm do parafuso com olhal da chave ou da mola de tensão (caso for utilizada). Importante neste caso é que os primeiros 500 mm não podem ser usados como parte da área de segurança ativa (acionamento da parada de emergência).

Montagem dos componentes

5 Acessórios

ZB0061: Mola de tensão de segurança, aço inoxidável, 220 mm

ZB0062: Roldana
