ZB0059 - Kit de tensionneur IFM - Manual de utilização gratuito

Tipo de produto	Kit de tensionneur
Marca	IFM
Modelo	ZB0059
Dimensões (C x L x A)	100 x 80 x 50 mm
Peso	0,5 kg
Material	Aço inoxidável e plástico
Alimentação	Nenhuma (componente mecânico)
Função principal	Tensionamento de correias e correntes
Faixa de temperatura de operação	-20 a 60 °C
Grau de proteção	IP65
Entretien	Limpeza com pano seco; verificar tensão periodicamente
Segurança	Utilizar luvas; desligar equipamento antes da instalação
Peças sobressalentes	Consultar representante IFM
Reparabilidade	Não reparável pelo utilizador; substituir o kit completo
Compatibilidade	Correias e correntes até 50 mm de largura
Garantia	2 anos
País de origem	Alemanha
Conteúdo da embalagem	Kit de tensionneur, manual de instruções

Perguntas frequentes - ZB0059 IFM

Como instalar o kit de tensionneur ZB0059?

Faça a montagem do suporte no local desejado. Ajuste a tensão da correia ou corrente girando o parafuso de ajuste até obter a tensão recomendada. Consulte o manual para valores específicos.

O ZB0059 é compatível com correias dentadas?

Sim, o kit é compatível com correias dentadas e correntes de até 50 mm de largura, desde que a carga esteja dentro dos limites especificados.

Qual a manutenção necessária?

Recomenda-se limpar o tensionneur com um pano seco a cada 3 meses e verificar a tensão da correia. Lubrifique as partes móveis com óleo leve anualmente.

Como ajustar a tensão?

Utilize uma chave adequada para girar o parafuso de ajuste no sentido horário para aumentar a tensão e anti-horário para diminuir. Verifique a tensão com um medidor apropriado.

O kit pode ser usado em ambientes com poeira?

Sim, o ZB0059 possui grau de proteção IP65, sendo resistente a poeira e jatos de água, adequado para ambientes industriais.

É necessário desmontar a correia para instalar o tensionneur?

Não, o kit pode ser instalado sem desmontar a correia. Basta posicionar o tensionneur no local adequado e fixá-lo.

O que fazer se o tensionneur não manter a tensão?

Verifique se o parafuso de ajuste está bem fixo. Se o problema persistir, pode haver desgaste das molas internas; nesse caso, substitua o kit.

O ZB0059 é compatível com a série IFM ZB?

Sim, o ZB0059 faz parte da série ZB e é compatível com outros componentes da mesma linha, como sensores e atuadores.

Qual a garantia do produto?

A IFM oferece garantia de 2 anos contra defeitos de fabricação. Para acionar a garantia, entre em contato com o revendedor autorizado.

Onde posso baixar o manual completo?

O manual está disponível gratuitamente em notice-facile.com ou no site oficial da IFM na seção de downloads.

MANUAL DE UTILIZADOR ZB0059 IFM

Manual de montagem kit de tensionador

BR

ZB0054 / ZB0055

ZB0056 / ZB0057

ZB0058 / ZB0059

ZB0060

• Uma instrução de procedimento é indicada por „▶“.
  Exemplo: ▶ Monte o dispositivo conforme mostrado na imagem.
• Uma reação ao procedimento é indicada por meio de „>“.

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância.

Informação

Informação

complementar.

2 Instruções de segurança

• Leia o manual de operação do dispositivo antes de iniciar a operação. Certifique-se de que o produto seja adequado e sem restrições para as respetivas aplicações.
• O uso impróprio ou não de acordo com a finalidade prevista pode levar a problemas de funcionamento e a efeitos indesejados em sua aplicação.
• A montagem, o início das atividades, a operação e a manutenção do produto só devem ser realizadas por pessoal qualificado, treinado e autorizado pelo operador da instalação.

3 Material incluído

Descrição Cabo Parafuso com olhal			Tensionador	Chave Allen
ZB0054	5m	3		1
ZB0055	10m	5	1	1
ZB0056	20m	9	1	1
ZB0057	50m	20		1
ZB0058	80m	30		2
ZB0059	100m	37	2	1
ZB0060	126m	45	2	1

4 Montagem

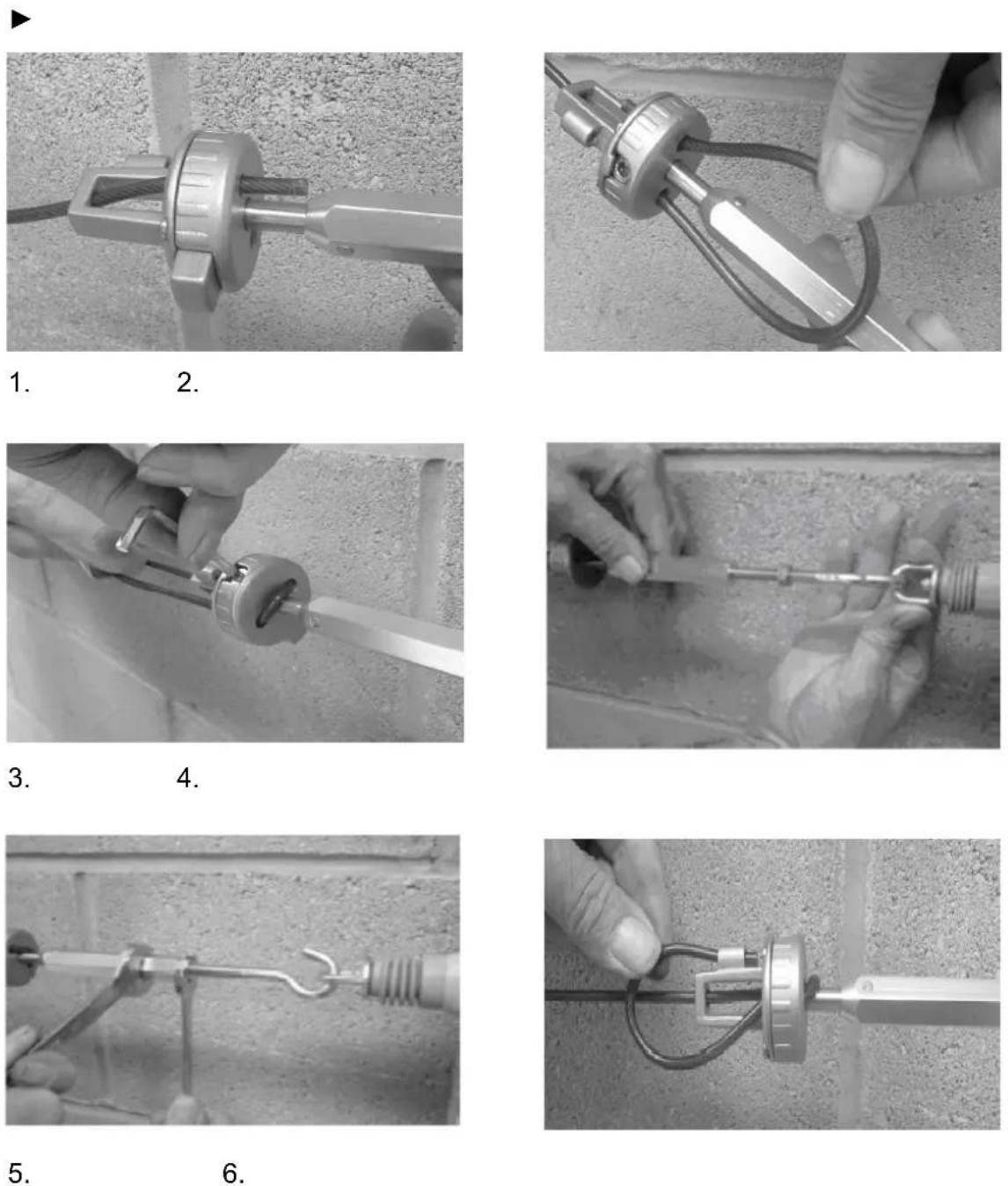

A montagem e o ajuste do cabo são extremamente fáceis graças ao kit de tensionador de cabo de aço inoxidável. Basta puxar a extremidade do cabo pelos orifícios do tensionador e apertar com o parafuso Allen. Em seguida, defina a tração correta do cabo na rosca de ajuste. Vantagem: esse ajuste é feito diretamente na chave de parada de emergência por cabo de modo que o ajuste da tensão correta do cabo fica diretamente visível na indicação de estado do cabo da chave. Insira a extremidade livre do cabo no clipe de retenção designado.

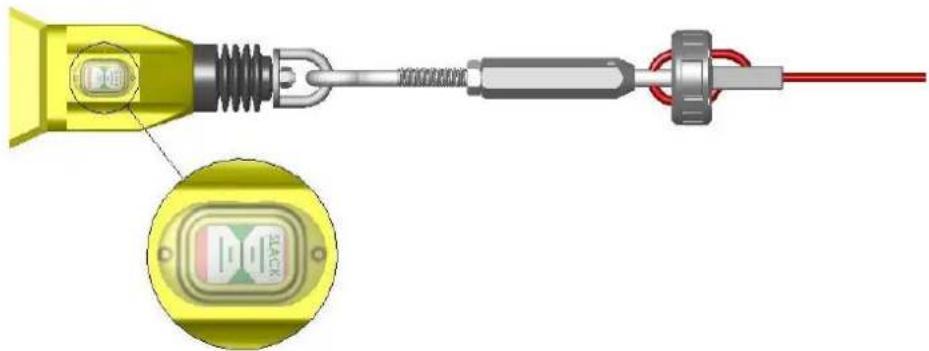

Tensione o cabo de modo que as setas verdes fiquem em posição central.

Tensionador: resistência à tração de até 1500N. Basta montar e ajustar o cabo nas extremidades.

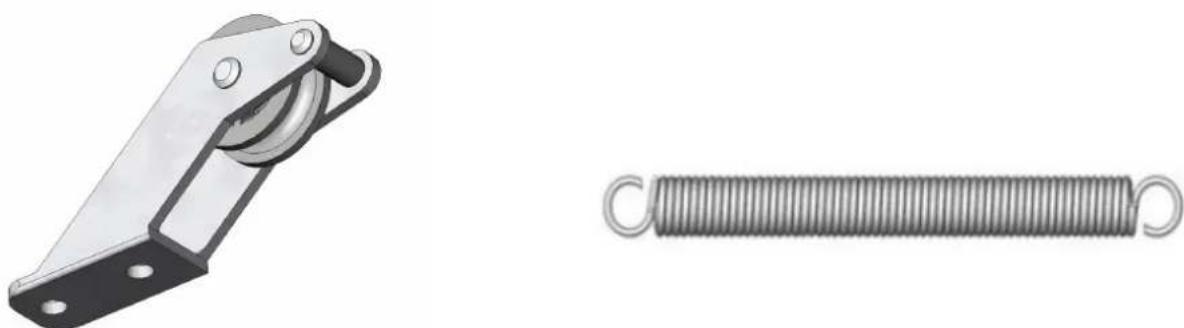

No caso de cabos mais curtos, é possível fixar o cabo nas extremidades por meio de uma mola de tensão. As roldanas só podem ser instaladas de forma que todo o comprimento do cabo fique visível e acessível.

Roldana de aço inoxidável para uma perfeita inversão de direção do cabo. Apropriado para a montagem interior e exterior do cabo.

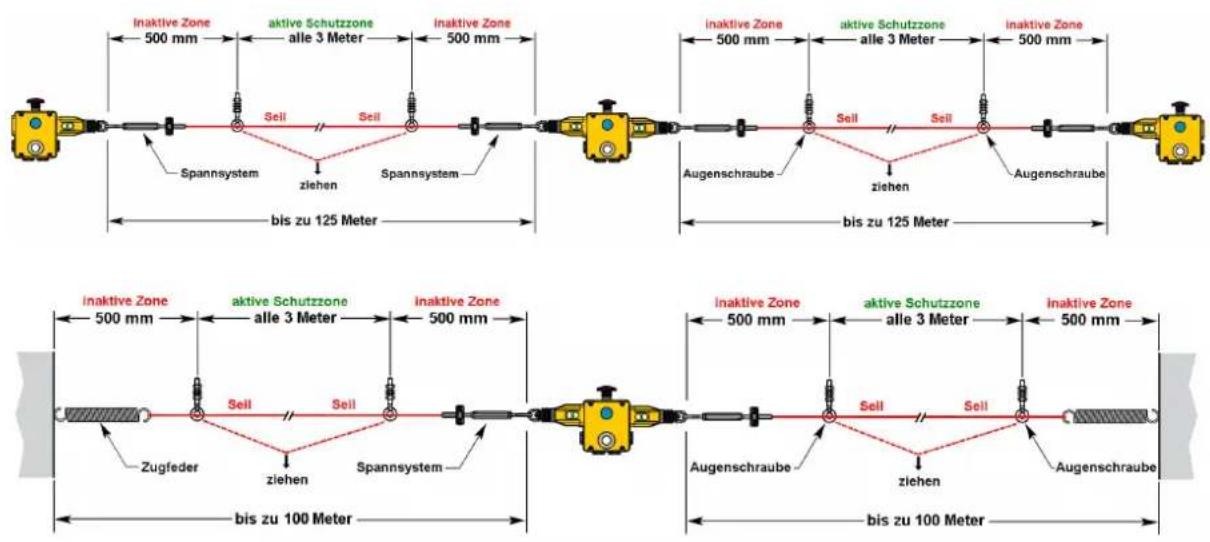

Devem ser fixados parafusos com olhal em intervalos de pelo menos 2,5 m a no máximo de 3 m ao longo de todo o comprimento do cabo entre as chaves para o suporte do cabo. O cabo deve ser montado a uma distância máxima de 500 mm do parafuso com olhal da chave ou da mola de tensão (caso for utilizada). Importante neste caso é que os primeiros 500 mm não podem ser usados como parte da área de segurança ativa (acionamento da parada de emergência).

Montagem dos componentes

5 Acessórios

ZB0061: Mola de tensão de segurança, aço inoxidável, 220 mm

ZB0062: Roldana
