Tipo de producto	Detector inductivo NAMUR para zonas explosivas
Marca	IFM
Modelo	NG5002
Categoría	Bomba de calor
Alimentación (circuito de seguridad intrínseca)	Ui = 15 V, Ii = 50 mA, Pi = 120 mW
Inductancia interna (Li)	45 μH
Capacidad interna (Ci)	145 nF
Temperatura ambiente admisible	-20 a 70 °C (T6) o -20 a 80 °C (T5)
Clasificación ATEX	Ex ia IIC T6/T5 Ga, Ex ia IIIC T200 90/100°C Da
Certificado de examen de tipo	UE: PTB01ATEX2191, BVS04ATEXE153X; IECEx: IECEx BVS 06.0003X
Normas respetadas	EN CEI 60079-0:2018, EN 60079-11:2012
Funciones principales	Detcción inductiva de proximidad en zonas explosivas (ATEX)
Mantenimiento	Ninguna reparación posible. Contactar al fabricante en caso de defecto.
Limpieza	Proteger contra cargas estáticas. Limpiar con un paño antiestático.
Seguridad	Montaje y puesta en servicio solo por personal competente. Respetar las regulaciones ATEX.
Piezas de repuesto	No disponibles. Aparato no reparable.
Reparabilidad	Ninguna reparación posible. Reemplazar el aparato.
Informaciones generales	Manual de instrucciones disponible en varios idiomas. Traducción a pedido.

Preguntas frecuentes - NG5002 IFM

¿Cuál es el tipo de producto del modelo NG5002?

El NG5002 es un detector inductivo NAMUR diseñado para uso en zonas explosivas (ATEX).

¿Cuál es la tensión de alimentación máxima para el NG5002?

La alimentación de seguridad intrínseca no debe exceder Ui = 15 V, Ii = 50 mA y Pi = 120 mW.

¿Cuáles son las temperaturas ambiente admisibles?

Según el marcado, la temperatura ambiente puede ser de -20 a 70 °C (clase T6) o -20 a 80 °C (clase T5).

¿Puedo reparar el detector NG5002 en caso de avería?

No, el producto no debe ser modificado y ninguna reparación es posible. En caso de defecto, contacte al fabricante.

¿Qué normas de seguridad cumple el NG5002?

Cumple las normas EN CEI 60079-0:2018 y EN 60079-11:2012, así como las certificaciones ATEX e IECEx.

¿Cómo instalar el NG5002 en una zona explosiva?

La instalación debe ser realizada por personal competente que conozca las clases de protección y las regulaciones ATEX. Proteja el aparato y el cable contra cargas estáticas.

¿Cuáles son los valores de inductancia y capacidad internos del NG5002?

La inductancia interna (Li) es de 45 μH y la capacidad interna (Ci) de 145 nF.

¿Puede el NG5002 utilizarse en zona 0?

Sí, con la clasificación Ex ia IIC T6/T5 Ga o Ex ia IIIC Da. En zona 0, proteja los conectores hembra contra cargas electrostáticas fuertes.

¿Dónde puedo encontrar el certificado de examen de tipo?

El certificado puede solicitarse al fabricante (IFM). Las referencias son: UE: PTB01ATEX2191, BVS04ATEXE153X e IECEx: IECEx BVS 06.0003X.

¿Cómo limpiar el detector NG5002?

Evite cargas estáticas en las partes plásticas. Use un paño antiestático y no exponga a disolventes agresivos.

MANUAL DE USUARIO NG5002 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del pais de la UE donde se vaya a utiliser el equipo, these documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

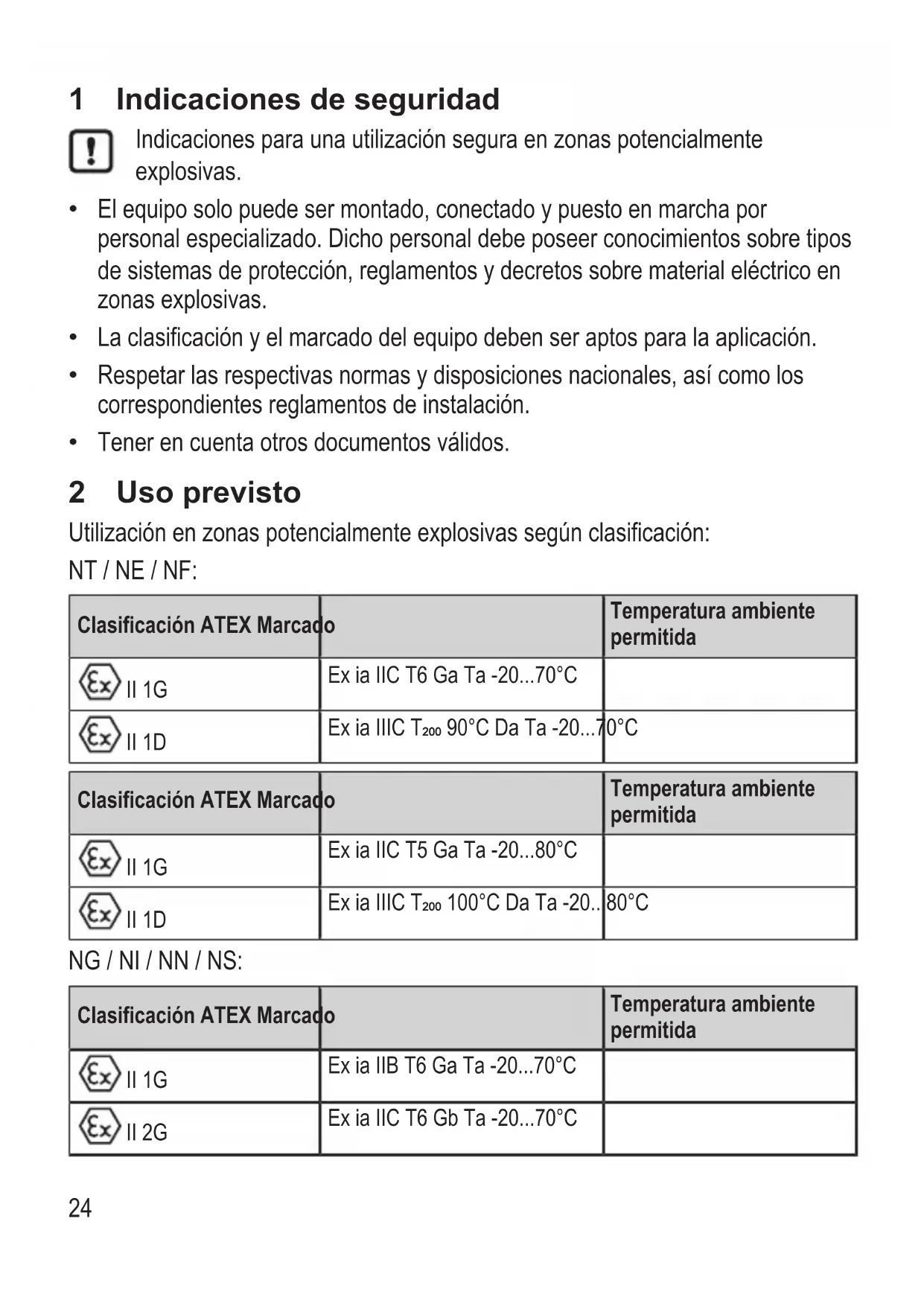

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener en cuenta otros documentos validos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatarlascargaselectrostaticas,laspartesmetalicas(cuerpo del conector,elementsdfijacion,carcasa deproteccion,etc.)debenteneruna
conexionequipotencial.
No instalar el equipo en la separacion entre différentes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas｜tecnicas o los certificados de examen de tipo /certificaciones ( Portada/Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
