MANUAL DE UTILIZADOR Flowclear 58623 BESTWAY

se precisa de ajuda, visite www.bestwaycorp.com/support RECOMENDAMOS NÃO DEVOLVER O PRODUTO PARA A LOJA Dúvidas? Problemas? Faltam peças? Para FAQ, manuais, vídeos ou peças de reposição, visite bestwaycorp.com/support

MANUAL DO PROPRIETÁRIO

Visite o canal da Bestway no YouTube YouTube

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Aquando da instalação e utilização deste equipamento elétrico, devem ser seguidas precauções de segurança básicas, incluindo as seguintes:

LEIA E SIGA TODAS AS INSTRUÇÕES

ATENÇÃO

• Isto não é um BRINQUEDO. As crianças devem ser mantidas fora do alcance do robô e dos respetivos acessórios.
• Nunca permita a utilização do produto por crianças.
• Este robô não deve ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham recebido instruções sobre o aparelho e estejam sob a supervisão da pessoa responsável pela sua segurança.
• Certifique-se de que o robô está totalmente imerso na água antes de o colocar em funcionamento. O nível mínimo de água necessário para utilizar o robô deve estar acima da cabeça rotativa do robô. Se o robô não estiver imerso corretamente na

água, a unidade pode danificar-se e, consequentemente, anular a garantia.

- A profundidade máxima de funcionamento na água é de 3 metros.

- Temperatura da água: 5 °C (41 °F) a 35 °C (95 °F).

- Para carregar a bateria, utilize apenas a unidade de alimentação amovível (adaptador externo) fornecida com o robô.

- D□C Unidade de alimentação amovível (adaptador externo).

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que estejam sob vigilância ou tenham recebido instruções sobre a utilização do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

- Ligue o adaptador externo a uma fonte de alimentação através de um dispositivo de corrente residual (RCD)/disjuntor contra falhas de terra (GFCI). Em caso de dúvida, consulte um eletricista profissional qualificado.

- Não utilize o robô se for detetado algum dano.

- Substitua as peças danificadas o mais rapidamente possível. Utilize apenas peças certificadas pelo distribuidor ou fabricante.

- Desligue o robô, desligue o adaptador externo da fonte de alimentação e desligue o adaptador externo da base de carregamento antes de desligar o robô da base de carregamento.

- Desligue o robô da rede elétrica e certifique-se de que está desligado antes de fazer a manutenção, como limpar o filtro e o anel de regularização rotativo.

- A bateria instalada é uma bateria recarregável de iões de lítio. Nunca tente substituir por este produto.

- O robô deve ser recarregado apenas com o

adaptador externo e a base de carregamento fornecidos com o produto.

- Durante o carregamento, NÃO manipule o robô, o adaptador externo e a base de carregamento com as mãos molhadas e descalço.

- Não deve utilizar o robô com pessoas/animais de estimação presentes na água.

- NÃO utilize o robô sem um filtro intacto, caso contrário, a garantia é anulada.

- Perigo de entalamento por aspiração: O robô gera sucção. Durante o funcionamento, não permita que cabelos, partes do corpo e peças soltas de vestuário entrem em contacto com o orifício de aspiração do robô.

- Não introduza nunca partes do corpo, peças de vestuário e outros objetos nas aberturas e peças móveis do robô.

- NÃO utilize o robô para aspirar substâncias tóxicas, inflamáveis e líquidos combustíveis, como gasolina, nem na presença de vapores explosivos e inflamáveis.

- Não deve, em circunstância alguma, tentar desmontar o robô e substituir o impulsor, o motor e a bateria.

- Nunca introduza os dedos nem objetos para tocar no impulsor.

- O robô não deve ser utilizado por crianças.

- A bateria deve ser retirada do robô antes de ser eliminada.

- O robô contém uma bateria que deve ser removida apenas por pessoas qualificadas.

- O robô deve ser desligado da corrente elétrica quando remover a bateria.

- Para obter detalhes sobre a eliminação da bateria, consulte a secção "Eliminação da bateria" deste manual.

- A bateria deve ser eliminada com segurança, de acordo com as leis ou regulamentos locais.

- O robô inclui uma bateria recarregável de iões de lítio, isenta de manutenção, que deve ser eliminada de forma adequada. É

necessária reciclagem. Contacte as autoridades locais para obter mais informações.

- Adaptador externo e base de carregamento:

- Nunca utilize o adaptador externo e a base de carregamento para outros fins que não o carregamento da bateria do robô fornecida na mesma embalagem.

- O adaptador externo e a base de carregamento não devem ser utilizados no exterior, nem expostos à chuva, à humidade, a líquidos ou ao calor.

- O transformador (ou adaptador externo) deve estar localizado fora da zona 1.

- Mantenha o adaptador externo e a base de carregamento fora do alcance de crianças.

- Nunca utilize o adaptador externo e a base de carregamento caso detete algum dano.

- NÃO manuseie o adaptador externo e a base de carregamento com as mãos molhadas.

- Mantenha o adaptador externo desligado da energia quando não estiver a ser utilizado.

- Nunca tente abrir o adaptador externo.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu agente de assistência técnica ou uma pessoa com qualificações semelhantes, a fim de evitar qualquer tipo de risco.

- Certifique-se de que o robô está completamente seco antes de o carregar.

CUIDADO!

- O robô foi concebido apenas para ser utilizado submerso; não é um aspirador multiusos. NÃO o tente utilizar para limpar outros espaços para além da piscina.

- Utilize apenas acessórios originais fornecidos com o produto.

- NÃO utilize o robô logo após o tratamento de choque da piscina. É recomendável deixar primeiro a água da piscina a circular

durante, pelo menos, 24-48 horas.

• Se pretender utilizar o robô numa piscina de água salgada, certifique-se de que o sal se dissolveu completamente antes de o colocar na água.
• Não é recomendável utilizar o robô em simultâneo com outro limpador/limpador automático.
• Evite recolher objetos duros e afiados com o produto, para não danificar o robô e o filtro.
• Para evitar danificar o adaptador externo e a base de carregamento, não tente transportar o robô pelo cabo do adaptador externo nem puxe o cabo para o desligar da fonte de alimentação e da base de carregamento.
• Carregue o robô no interior, num local limpo e seco, com boa ventilação e afastado da luz solar.
• NÃO deixe o robô ligado ao carregador por um período superior a 10 horas.
• Se o robô não for utilizado por um longo período de tempo, desligue-o da base de carregamento e utilize um pano húmido para limpar e secar o robô e os respetivos acessórios. Certifique-se de que carrega a bateria do robô até cerca de 30% a 50% antes de o guardar. Guarde-o num local bem ventilado, afastado da luz solar, do calor, de fontes de ignição, de produtos químicos para piscinas e das crianças. Recarregue o robô todos os três meses.
• Todas as ações relacionadas com a desmontagem da cabeça rotativa (por exemplo, eliminação da bateria) só podem ser realizadas por um técnico autorizado.

Os avisos e cuidados acima não incorporam todas as possíveis situações de riscos e/ou lesões graves. Os proprietários da piscina/spa devem sempre usar de cuidado e bom senso ao utilizar o produto.

GUARDE ESTAS INSTRUÇÕES

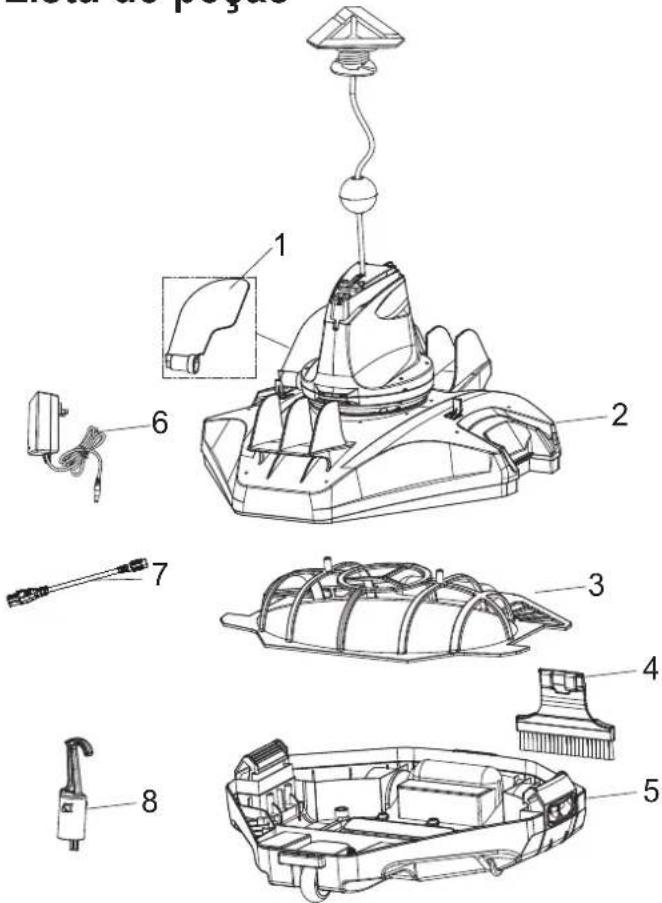

Lista de peças

O robô possui um bocal de propulsão da água na parte inferior da cabeça rotativa. A água é primeiro aspirada pela boca de aspiração na parte inferior do robô e depois passa pelo filtro e é descarregada pelo bocal de propulsão. O jato de água do bocal impulsiona o robô para a frente. Quando o robô para contra um obstáculo, como a parede da piscina, a aba lateral oscila e a cabeça rotativa gira 180°, permitindo que o robô se desloque na direção oposta. O robô desloca-se a direito numa direção e em arco na outra direção. O robô aspira o fundo da piscina enquanto se desloca, recolhendo os resíduos no seu compartimento.

Montagem e operação

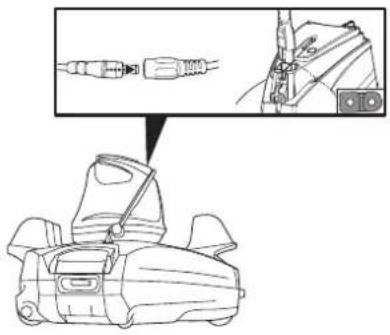

AVISO de carregamento

- Utilize apenas o adaptador externo original e o cabo de carga fornecido.

- Certifique-se de que o robot e a porta do carregador estão limpos e secos antes de preparar.

- Certifique-se de que o robot está desligado deslizando o interruptor para a posição OFF antes de carregar.

- Carregue completamente o robot (cerca de 5-6 h) antes de o utilizar pela primeira vez.

- Luz indicadora de alimentação : Sem luz - Desligado / sem alimentação

Luz - Ligado

Luz a piscar - A potência da bateria vaiparar dentro de 10 minutos.

Nota: Logo que o robot inicia o carregamento, a luz indicadora no adaptador externo fica vermelha. Quando o robot está praticamente completamente carregado, a luz indicadora fica verde.

1

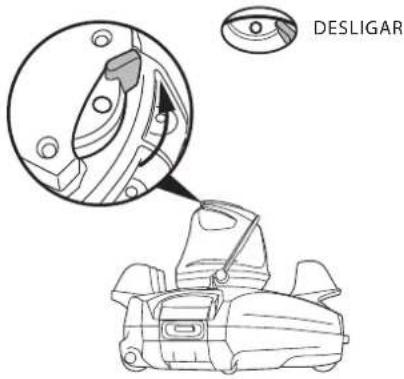

DESLIGAR

2

Para piscinas onde o comprimento mais curto é de 3 metros ou mais.

2

Se o robô não abranger toda a piscina com as posições 1 ou 3 dos pinos, tente esta definição. Se a situação persistir, posicione o robô num local diferente.

3

Para piscinas onde o comprimento mais curto é de 3 metros ou menos. (Definição de fábrica)

6

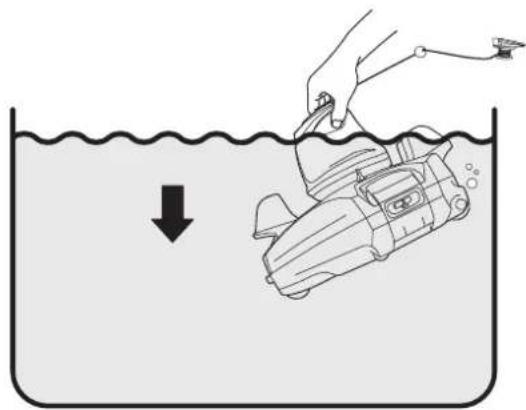

Nota: Separe a tampa do flutuador e liberte a corda do flutuador para a fundo da água da piscina mais cerca de 0,5m (19.7 pol).

8

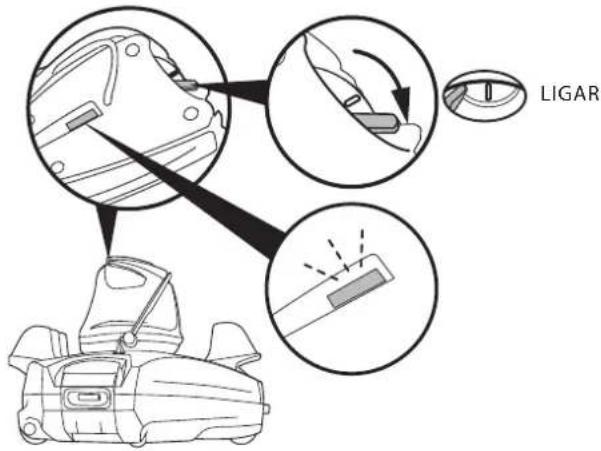

LIGAR

9

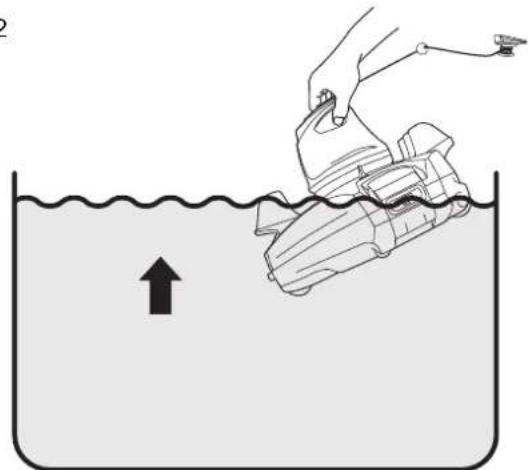

1. 2. 3. ta: Se o flutuador estiver asiado longe para ser recolhido à utilize o gancho fornecido. na o gancho no poste telescópico incluído) e depois utilize o ho para recuperar o flutuador.

12

Manutenção e Armazenamento

1. A bateria descarrega sozinha durante o armazenamento. Certifique-se de que carrega totalmente o robot antes do seu armazenamento.
2. Deve recarregar a bateria pelo menos uma vez a cada três meses sempre que o produto não estiver a ser utilizado.
3. Desligue o adaptador externo da tomada e depois desligue o cabo de carga do adaptador externo e robot.
4. Desprenda os acessórios do robot. Se necessário, lave o robot e os acessórios com água fresca. NÃO utilize detergente.
5. Certifique-se de que drena a água do robot antes de o guardar.
6. Utilize um pano húmido para limpar e secar o robot e os seus acessórios.
7. Armazene numa área bem ventilada longe da luz do sol, calor, fontes de ignição, químicos de piscina e crianças. Temperatura ambiente para o armazenamento deve estar entre os 10°C - e os 25°C (50°F - 77°F).

NOTA: Uma temperatura de armazenamento mais elevada pode reduzir a vida da bateria.

Como remover a bateria

Ferramentas recomendadas (não incluídas): Chave de parafusos.

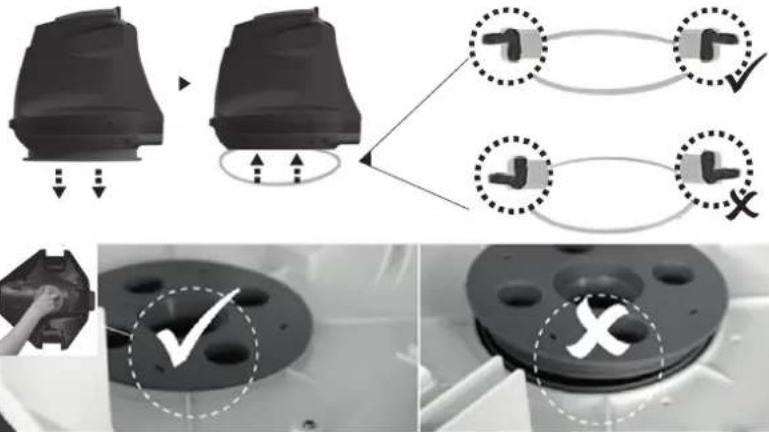

1. Solte a tampa superior (pré-montada com a cabeça giratória). Volte a tampa ao contrário e solte a cabeça giratória rodando a sua placa de bloqueio inferior no sentido contrário aos ponteiros do relógio. Remova o anel giratório.

1. Utilize uma chave de parafusos para desaparafusar os 4 parafusos que se encontram no fundo da cabeça para soltar primeiro a placa do fundo. Utilize a chave de parafusos para desaparafusar todos os parafusos na base conforme ilustrado. Remova o impulsor e levanter a base e remova-a para expor a cabeça no seu interior.

1. Remova a bateria para expor o PCBA. Para prender o cabo de ligação da bateria, prima o gancho no conector e puxe para fora. NOTA: Envolva o conector imediatamente com fita isoladora de forma a evitar curto-circuito provocado pelo contacto de ambos os terminais do fio.

Resolução de problemas

Problema	Causa Possível	Solução
O robot não apanha os detritos.	A bateria está a ficar sem carga Carregue o robot novamente.
	O rotor está bloqueado.	Desligue o robô e inspecione o orifício sob a cabeça rotativa para ver se o impulsor está congestionado por detritos grandes. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! Certifique-se de que o robô está desligado antes de reparar a unidade.
	Boca de aspiração obstruída	Retire objetos que estejam a obstruir a boca de aspiração.
	O rotor está quebrado	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
	O compartimento de resíduos está cheio	Limpe o compartimento de resíduos e a tampa do filtro.
O robô parou no meio da piscina, mas a cabeça rotativa continua a rodar	O robô parou devido a um obstáculo ou a vincos grandes no revestimento da piscina	Verifique se existe algo a obstruir o aspirador. Retire o obstáculo.
	O robô para por aspiração do ralo principal do piso da piscina	Desligue o sistema de filtragem conforme indicado no manual.
A cabeça rotativa gira repetidamente	Ar retido no interior do robô	A cabeça rotativa pode girar repetidamente durante alguns minutos quando o robô mergulha até ao fundo da piscina.Este fenómeno para assim que o ar retido no robô for gradualmente descarregado e o robô começar a mover-se regularmente.
O robô não cobre toda a piscina	O compartimento de resíduos está cheio	Limpe o compartimento de resíduos.
	O tempo de funcionamento é inferior ao esperado	Limpe o compartimento do filtro e recarregue o robô durante 6 horas.
	A direção do movimento é interrompida pela circulação da água gerada pelo sistema de filtragem	Desligue o sistema de filtragem (conforme indicado no manual de filtragem) pelo menos 15 minutos antes do funcionamento do robô.
	A roda está encravada	Verifique e retire os resíduos da roda.
	A posição do pino de bloqueio não está configurada corretamente.	Siga as instruções para ajustar a posição do pino de bloqueio.
	As algas tornam o piso da piscina escorregadio, fazendo o robô andar em círculos	Escove o fundo da piscina e as rodas do robô para remover as algas
O robô desloca-se ao longo da parede da piscina	A posição do pino de bloqueio não está configurada corretamente/a direção do robô está incorreta no início	Siga as instruções para ajustar a configuração do pino de bloqueio. Certifique-se de que a dianteira/traseira do robô está voltada para a parede da piscina no início.
O robô desloca-se lentamente ou não se move	O compartimento de resíduos está cheio ou a tampa do filtro está obstruída	Limpe o compartimento de resíduos. Lave o filtro com água para remover pequenas partículas. Se for necessária escovagem, utilize uma escova macia para limpar o filtro com suavidade.Nota: certifique-se de que a tampa do filtro está no lugar antes da próxima operação
		Retire objetos que estejam a obstruir a boca de aspiração.Boca de a
	O rotor está bloqueado	Desligue o robô e inspecione o orifício sob a cabeça rotativa para ver se o impulsor está congestionado por detritos grandes. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! Certifique-se de que o robô está desligado antes de reparar a unidade.
A cabeça rotativa não gira ou gira muito lentamente	A aba lateral não sobe	Verifique e remova quaisquer resíduos que dificultem o movimento da aba.
	O fundo da cabeça rotativa está encravado	Solte a cabeça rotativa e o anel de regularização de acordo com as instruções da secção "Como retirar a bateria" do manual e, em seguida:- Retire os resíduos presos- Verifique se o anel de regularização e a placa inferior estão instalados corretamente (consulte os diagramas abaixo)- Inspecione o anel de regularização para detecção de possíveis danos e desgaste. Substitua por um novo, se necessário
Saem resíduos do robô	A aba da boca de aspiração (na parte inferior do aspirador) está danificada	A aba da boca de aspiração funciona como uma porta para impedir que os resíduos escapem do compartimento. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
	Existem resíduos presos na boca de aspiração que impedem o fecho da aba	Retire resíduos que estejam a obstruir a boca de aspiração.
Os resíduos saem pela tampa do filtro	A rede da tampa do filtro está danificada	Substitua-a por uma nova.Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
O flutuador redondo afunda-se	O flutuador está quebrado e a água entra nele	Substitua-o por um novo. Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.com
O robô funciona menos tempo do que o indicado	A bateria não está totalmente carregada	Carregue o robô durante, pelo menos, 6 horas.
O robô não pode ser carregado/recarregado	A bateria está danificada	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! NÃO substitua a bateria sozinho. Isto pode resultar em lesões graves ou fatais e a garantia será anulada.
	A base de carregamento não está completamente ligada ao adaptador externo e ao robô	Certifique-se de que a base do carregador está bem ligada ao adaptador externo e ao robô. Consulte o manual de instruções.
	O adaptador externo não funciona	Para obter assistência, visite a secção de apoio no nosso sítio da internet: www.bestwaycorp.comAVISO! A utilização incorreta do adaptador externo resultará em danos no robô/bateria e, consequentemente, na anulação da garantia.
