MANUAL DE UTILIZADOR CMS 403DCE TANNOY

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais

como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplicadores) que produzam calor.

9. Utilize apenas ligações/acessórios especicados pelo

10. Utilize apenas com o

carrinho, estrutura, tripé, suporte, ou mesa especicados pelo fabricante ou vendidos com o dispositivo. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/ dispositivo para evitar danos provocados pela terpidação.

11. Correcta eliminação deste

produto: este símbolo indica que o produto não deve ser eliminado juntamente com os resíduos domésticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo de resíduos pode ter um eventual impacto negativo no ambiente e na saúde humana devido a substâncias potencialmente perigosas que estão geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto irá contribuir para a utilização eciente dos recursos naturais. Para mais informação acerca dos locais onde poderá deixar o seu equipamento usado para reciclagem, é favor contactar os serviços municipais locais, a entidade de gestão de resíduos ou os serviços de recolha de resíduos domésticos.

12. Não instale em lugares connados, tais como

estantes ou unidades similares.

13. Não coloque fontes de chama, tais como velas

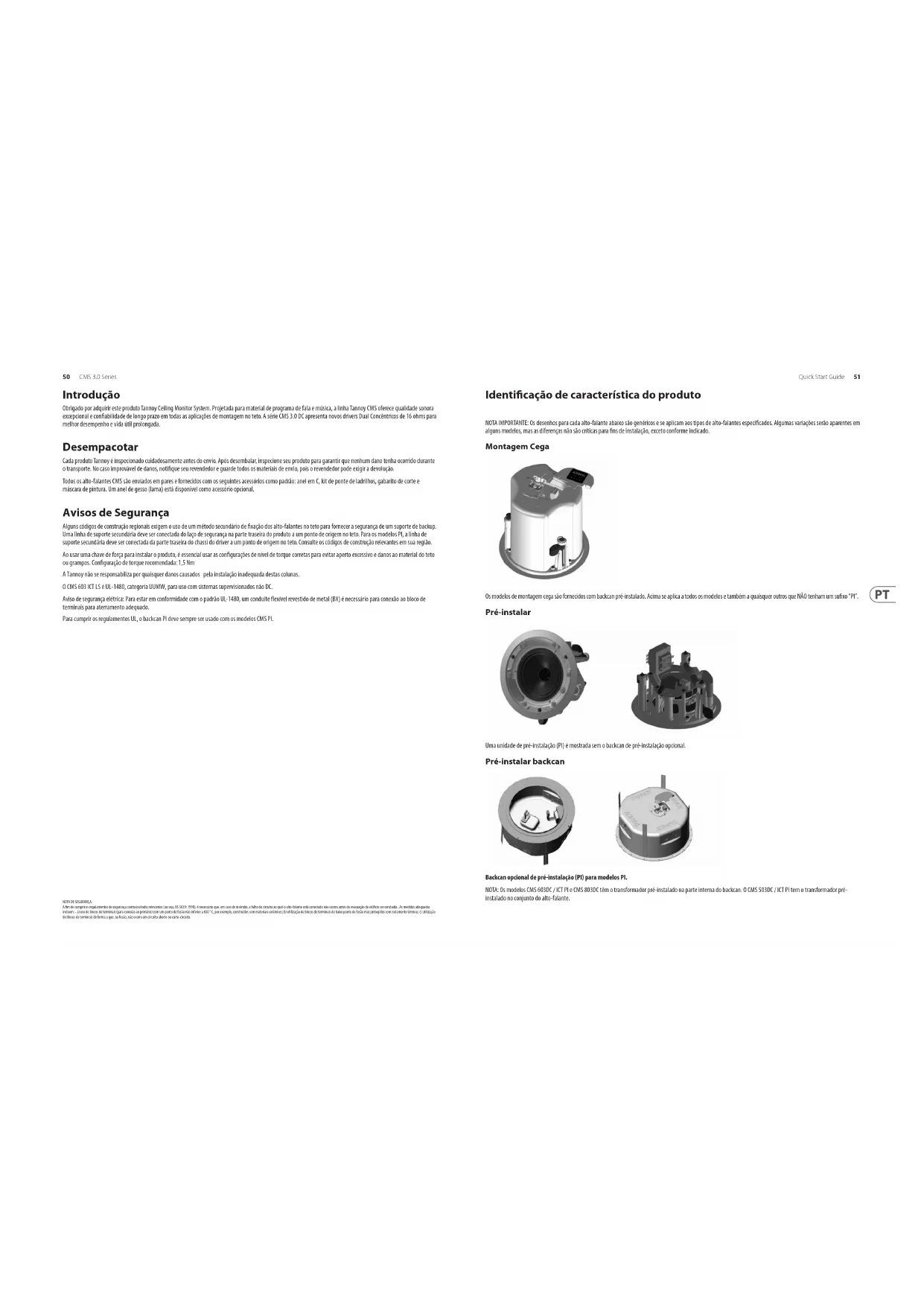

• Kleben Sie das Gittertuch mit einem leichten Sprühkleber über den gesamten Bereich wieder auf das Gitter, um hörbare Resonanzen zu vermeiden.50 CMS 3.0 Series Quick Start Guide 51 Identicação de característica do produto NOTA IMPORTANTE: Os desenhos para cada alto-falante abaixo são genéricos e se aplicam aos tipos de alto-falantes especicados. Algumas variações serão aparentes em alguns modelos, mas as diferenças não são críticas para ns de instalação, exceto conforme indicado. Montagem Cega Os modelos de montagem cega são fornecidos com backcan pré-instalado. Acima se aplica a todos os modelos e também a quaisquer outros que NÃO tenham um suxo “PI”. Pré-instalar Uma unidade de pré-instalação (PI) é mostrada sem o backcan de pré-instalação opcional. Pré-instalar backcan Backcan opcional de pré-instalação (PI) para modelos PI. NOTA: Os modelos CMS 603DC / ICT PI e CMS 803DC têm o transformador pré-instalado na parte interna do backcan. O CMS 503DC / ICT PI tem o transformador pré- instalado no conjunto do alto-falante. Introdução Obrigado por adquirir este produto Tannoy Ceiling Monitor System. Projetada para material de programa de fala e música, a linha Tannoy CMS oferece qualidade sonora excepcional e conabilidade de longo prazo em todas as aplicações de montagem no teto. A série CMS 3.0 DC apresenta novos drivers Dual Concêntricos de 16ohms para melhor desempenho e vida útil prolongada. Desempacotar Cada produto Tannoy é inspecionado cuidadosamente antes do envio. Após desembalar, inspecione seu produto para garantir que nenhum dano tenha ocorrido durante o transporte. No caso improvável de danos, notique seu revendedor e guarde todos os materiais de envio, pois o revendedor pode exigir a devolução. Todos os alto-falantes CMS são enviados em pares e fornecidos com os seguintes acessórios como padrão: anel em C, kit de ponte de ladrilhos, gabarito de corte e máscara de pintura. Um anel de gesso (lama) está disponível como acessório opcional. Avisos de Segurança Alguns códigos de construção regionais exigem o uso de um método secundário de xação dos alto-falantes no teto para fornecer a segurança de um suporte de backup. Uma linha de suporte secundária deve ser conectada do laço de segurança na parte traseira do produto a um ponto de origem no teto. Para os modelos PI, a linha de suporte secundária deve ser conectada da parte traseira do chassi do driver a um ponto de origem no teto. Consulte os códigos de construção relevantes em sua região. Ao usar uma chave de força para instalar o produto, é essencial usar as congurações de nível de torque corretas para evitar aperto excessivo e danos ao material do teto ou grampos. Conguração de torque recomendada: 1,5 Nm A Tannoy não se responsabiliza por quaisquer danos causados pela instalação inadequada destas colunas. O CMS 603 ICT LS é UL-1480, categoria UUMW, para uso com sistemas supervisionados não DC. Aviso de segurança elétrica: Para estar em conformidade com o padrão UL-1480, um conduíte exível revestido de metal (BX) é necessário para conexão ao bloco de terminais para aterramento adequado. Para cumprir os regulamentos UL, o backcan PI deve sempre ser usado com os modelos CMS PI. NOTA DE SEGURANÇA: A m de cumprir os regulamentos de segurança contra incêndio relevantes (ou seja, BS 5839: 1998), é necessário que, em caso de incêndio, a falha do circuito ao qual o alto-falante está conectado não ocorra antes da evacuação do edifício ser concluída . As medidas adequadas incluem: - a) uso de blocos de terminais (para conexão ao primário) com um ponto de fusão não inferior a 650 ° C, por exemplo, construídos com materiais cerâmicos; b) utilização de blocos de terminais de baixo ponto de fusão mas protegidos com isolamento térmico; c) utilização de blocos de terminais de forma a que, na fusão, não ocorra um circuito aberto ou curto-circuito.52 CMS 3.0 Series Quick Start Guide 53 Acessórios Acessórios Padrão Acessórios Opcionais

Plaster (mud) ring Guia de instalação para tetos suspensos

1. Remova o forro de sua moldura e coloque-o sobre uma superfície plana. Posicione o gabarito de recorte

(adesivo autocolante) no ladrilho. (Figura 1)

2. Corte o orifício na placa do teto usando uma serra de almofada seguindo a linha tracejada indicada no modelo

3. Coloque o C-Ring e a ponte de telha na parte superior do painel do teto, alinhando o C-Ring sobre o orifício e

aparafuse o C-Ring na ponte de ladrilho usando os xadores fornecidos. (Fig.3)

4. Vá para o capítulo 'Fiação e conguração'.

5. Deslize o conjunto do alto-falante pelo orifício. Gire os parafusos (indicados como “Fixação do parafuso”) no

sentido horário na frente do alto-falante para estender as asas de montagem. Aperte os parafusos até conseguir um aperto rme. (NOTA: Os parafusos têm uma cabeça PoziDriv; o uso de uma chave PoziDriv é recomendado). Se estiver usando um driver de energia,A Tannoy recomenda um ajuste de torque de 1,5 Nm. (Fig.4) NÃO APERTAR DEMAIS!

6. Prenda a segurança de náilon aos ganchos do deetor frontal antes de prender a grade, apresentando-a aos

alto-falantes e permitindo que os imãs a puxem para a posição (Fig.5). (Com o CMS 403DCe / ICTe, a grade já está instalada no produto.) NOTA SOBRE A INSTALAÇÃO DO CMS 403DCe / ICTe: Antes de apertar os parafusos na etapa 5, gire o alto-falante na direção desejada. Quando os parafusos são apertados, o alto-falante travará na posição. Substitua o acabamento frontal para ocultar os parafusos de montagem. Fig.1 Fig.2 Fig.3 Fig.4 Fig.554 CMS 3.0 Series Quick Start Guide 55 Guia de instalação para tetos de sheetrock (gesso cartonado)

1. Posicione o gabarito de recorte (adesivo autocolante) no teto. (Figura 1)

2. Corte o orifício no teto usando uma serra de almofada seguindo a linha tracejada indicada no modelo e deslize o

C-Ring no teto, alinhando-o sobre o orifício do recorte. (Figura 2)

3. Vá para o capítulo 'Fiação e conguração' e volte ao ponto 4 abaixo.

4. Deslize o conjunto do alto-falante pelo orifício. Gire os parafusos (indicados como “Fixação do parafuso”) no sentido

horário na frente do alto-falante para estender as asas de montagem. Aperte os parafusos até conseguir um aperto rme. (NOTA: Os parafusos têm uma cabeça PoziDriv; o uso de uma chave PoziDriv é recomendado). Se estiver usando um driver de energia,A Tannoy recomenda um ajuste de torque de 1,5 Nm. (Fig.3) NÃO APERTAR DEMAIS!

5. Prenda a segurança de náilon aos ganchos do deetor frontal antes de prender a grade, apresentando-a aos

alto-falantes e permitindo que os imãs a puxem para a posição (Fig.4). (Com o CMS 403DCe / ICTe, a grade já está instalada no produto.) NOTA SOBRE A INSTALAÇÃO DO CMS 403DCe / ICTe: Antes de apertar os parafusos na etapa 4, gire o alto-falante na direção desejada. Quando os parafusos são apertados, o alto-falante travará na posição. Substitua o acabamento frontal para ocultar os parafusos de montagem. Fig.1 Fig.2 Fig.3 Fig.4 Guia de instalação para anel de gesso opcional Um suporte de anel de gesso (lama) opcional está disponível na Tannoy. Este suporte foi projetado para ser pré-instalado em tetos não suspensos recém-construídos.

1. Pregue ou aparafuse o anel de gesso nas vigas. (Figura 1)

2. Coloque a ação do alto-falante no local onde o alto-falante será instalado e conclua o trabalho de reboco no teto.

3. Vá para o capítulo 'Fiação e conguração' e volte ao ponto 4 abaixo.

4. Deslize o conjunto do alto-falante pelo orifício. Gire os parafusos (indicados como “Fixação do parafuso”) no sentido

horário na frente do alto-falante para estender as asas de montagem. Aperte os parafusos até conseguir um aperto rme. (Observação: os parafusos têm uma cabeça PoziDriv; o uso de uma chave PoziDriv é recomendado). Se estiver usando um driver de energia,A Tannoy recomenda um ajuste de torque de 1,5 Nm. (Fig.3) NÃO APERTAR DEMAIS!

5. Prenda a segurança de náilon aos ganchos do deetor frontal antes de prender a grade, apresentando-a aos

alto-falantes e permitindo que os imãs a puxem para a posição (Fig.4). (Com o CMS 403DCe / ICTe, a grade já está instalada no produto.) NOTA SOBRE A INSTALAÇÃO DO CMS 403DCe / ICTe: Antes de apertar os parafusos na etapa 4, gire o alto-falante na direção desejada. Quando os parafusos são apertados, o alto-falante travará na posição. Substitua o acabamento frontal para ocultar os parafusos de montagem. Fig.1 Fig.2 Fig.3 Fig.456 CMS 3.0 Series Quick Start Guide 57 Guia de instalação para backcan de pré-instalação opcional (somente modelos PI) Um backcan de pré-instalação opcional está disponível para todos os modelos de pré-instalação (PI). O backcan é projetado para pré-instalação em tetos não suspensos recém-construídos. NOTA: Os modelos CMS 603DC / ICT e CMS 803DC têm o transformador pré-instalado na parte interna do backcan; os modelos CMS 503DC / ICT têm o transformador pré- instalado no conjunto do alto-falante.

1. Anexe a backcan a um ponto de xação seguro e seguro. Isso pode ser feito de várias maneiras:

MÉTODO 1: Fixe a backcan em um ponto de xação seguro usando xações adequadas com os 4 orifícios de xação fornecidos na backcan PI. (Figura 1) MÉTODO 2: Prenda a backcan em um ponto de xação seguro e protegido usando xações adequadas com as tiras exíveis que são xadas na backcan PI. (Figura 2) MÉTODO 3: uma. Fixe o backcan PI ao anel de pré-montagem opcional (anel de gesso) usando as xações fornecidas com o anel de pré-montagem. (Fig.3) b. Em seguida, prenda as asas do anel de pré-montagem em um ponto de xação seguro e seguro usando xações adequadas. (Fig.4) Vire por favor Fig.1 Fig.2 Fig.3 Fig.4 Guia de instalação para backcan de pré-instalação opcional (somente modelos PI)

2. Conecte o conduíte ao backcan instalado. Isso pode ser feito de duas maneiras:

MÉTODO 1: Você pode usar a braçadeira na parte traseira do backcan pré-instalado. O produto aceita um conector de aperto com um tamanho de rosca de até 22 mm: Para remover a braçadeira do cabo, simplesmente desparafuse a arruela roscada (sob a tampa da ação) que segura a braçadeira do cabo no lugar e substitua-a por um conector de aperto de conduíte. (Fig.5) MÉTODO 2: Você pode usar qualquer um dos três pontos de knock-out nas laterais do backcan PI (19 mm, 22 mm ou 28 mm de diâmetro). (Fig.6)

3. Se o conduíte não for escolhido como o método de ação, passe um cabo de alto-falante aprovado

para a lata instalada. Termine na braçadeira de cabo montada na parte superior ou com um conector de cabo aprovado em um dos três pontos de abertura nas laterais do backcan PI.

4. Faça um orifício no local adequado no teto usando uma serra de apoio. Coloque o backcan pré-

instalado sobre o orifício. (Fig.7) Conduit Conduit Squeeze Connector Fig.5 Fig.6 Fig.758 CMS 3.0 Series Quick Start Guide 59

5. Vá para o capítulo 'Fiação e conguração' e volte ao ponto 6 abaixo.

6. Deslize o conjunto do alto-falante pelo orifício. Gire os parafusos (indicados como “Fixação do parafuso”) no sentido

horário na frente do alto-falante para estender as asas de montagem. Aperte os parafusos até conseguir um aperto rme. (NOTA: Os parafusos têm uma cabeça PoziDriv; o uso de uma chave PoziDriv é recomendado). Se estiver usando um driver de energia,A Tannoy recomenda um ajuste de torque de 1,5 Nm. (Fig.8) NÃO APERTAR DEMAIS!

7. Prenda a segurança de náilon aos ganchos do deetor frontal antes de prender a grade, apresentando-a aos alto-

falantes e permitindo que os imãs a puxem para a posição. (Fig.9) Fig.8 Fig.9 Fiação e conguração

1. Abra a tampa da ação (se aplicável) e localize o plugue e o soquete do conector tipo Euro na parte

traseira do alto-falante. (Figura 1)

2. Para conexão a um amplicador, use os pinos 1 e 2 (Fig.2):

• Pino 2 é negativo Para conexão com alto-falantes adicionais em uma linha distribuída, os pinos 3 e 4 estão em paralelo onde:

3. Feche a tampa da ação e aperte os dois parafusos na braçadeira do cabo (se aplicável).

4. Use a chave rotativa na parte frontal da unidade para selecionar o modo de baixa impedância (LoZ) ou

alta impedância (70 V ou 100 V) para aplicações distribuídas. O ALTO-FALANTE É FORNECIDO NO MODO DE BAIXA IMPEDÂNCIA. NUNCA CONECTE O ALTO- FALANTE A UM AMPLIFICADOR DE 70/100 VOLT ENQUANTO ESTIVER CONFIGURADO PARA BAIXA IMPEDÂNCIA. Os modelos CMS 403DCe / ICTe e CMS 503DC / ICT (todas as variantes) usam um transformador de 30 W. Em aplicações de linha distribuída, o transformador pode ser derivado em 30 W, 15 W e 7,5 W, com uma derivação adicional de 3,75 W para sistemas de linha de 70 V. (Fig.3) Os modelos CMS 603DC / ICT e CMS 803DC (todas as variantes) usam um transformador de 60 W. Em aplicações de linha distribuída, o transformador pode ser derivado em 60 W, 30 W e 15 W, com uma derivação adicional de 7,5 W para sistemas de linha de 70 V. (Fig.4) Fig.1 Fig.2 Fig.3 Fig.460 CMS 3.0 Series Quick Start Guide 61 Pintura Se desejar, a grade e o painel deetor podem ser pintados para combinar com a decoração ao redor. Pintando o deetor:

• Mascare cuidadosamente o conjunto do acionador usando a máscara de tinta fornecida para garantir que a tinta não entre em contato com o cone e o contorno do rolo.

• Aplique várias camadas nas de tinta - isso fornecerá um acabamento melhor do que uma camada excessivamente espessa. Pintando a grade:

• Remova cuidadosamente o pano da grade acusticamente transparente do verso da grade.

• Pinte a grade e substitua o pano da grade - várias camadas nas de tinta proporcionarão um acabamento melhor do que uma camada excessivamente espessa.
