MANUAL DE UTILIZADOR LOD93 MBM

CAP 8 ELIMINAÇÃO ............................................................................................................ 13 CAP 9 AMBIENTE ................................................................................................................ 13 O fabricante reserva-se, nos termos da lei, a propriedade do presente documento sendo vedado reproduzi-lo e divulgá-lo com qualquer meio sem a prévia autorização escrita do mesmo. O fabricante reserva-se o direito de efectuar modificações sem aviso prévio para realizar os melhoramentos que julgar necessários. 442476 D CRP REV02 01-05-2019 U PTMANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 2 de 14

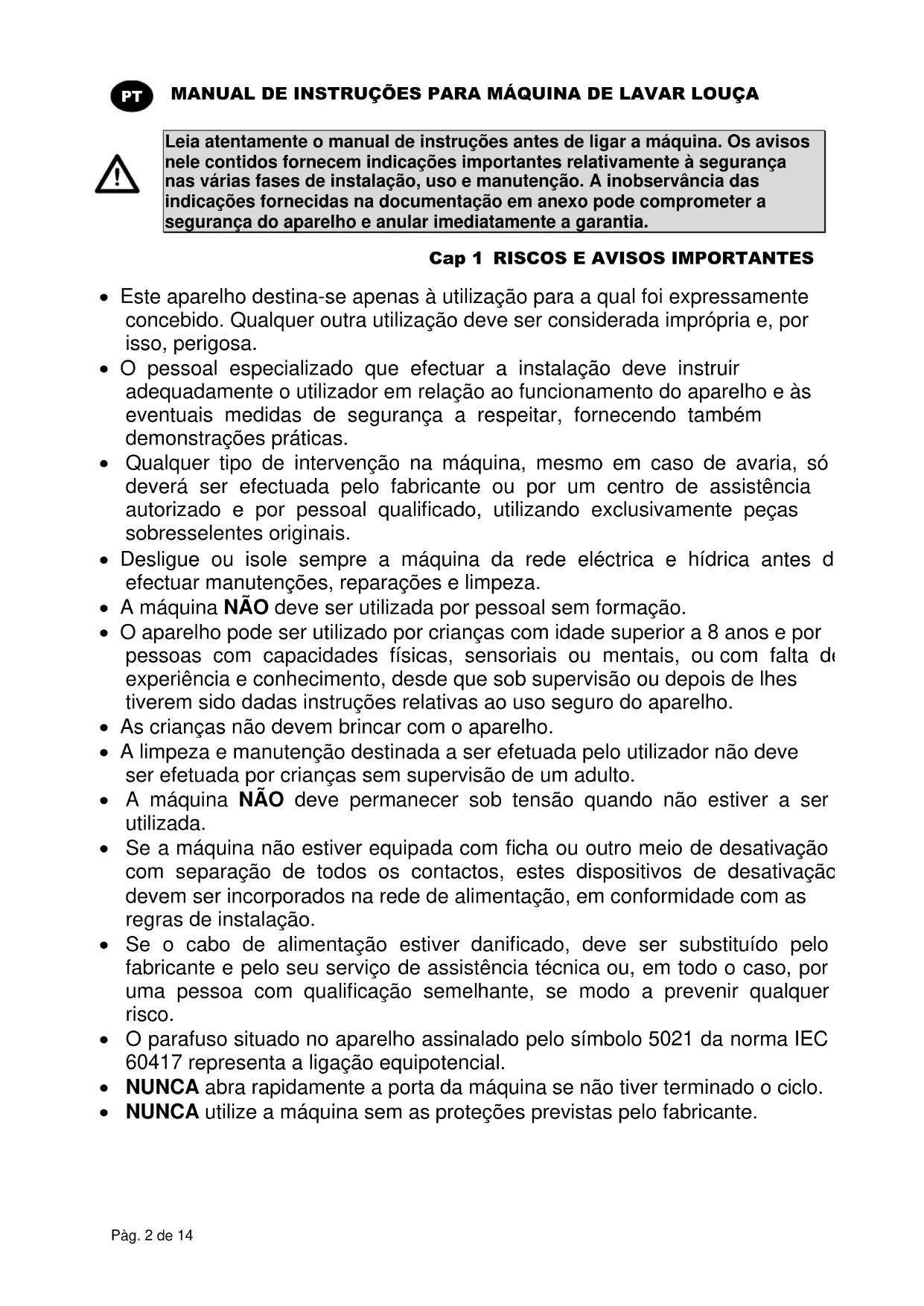

Leia atentamente o manual de instruções antes de ligar a máquina. Os avisos nele contidos fornecem indicações importantes relativamente à segurança nas várias fases de instalação, uso e manutenção. A inobservância das indicações fornecidas na documentação em anexo pode comprometer a segurança do aparelho e anular imediatamente a garantia. Cap 1 RISCOS E AVISOS IMPORTANTES Este aparelho destina-se apenas à utilização para a qual foi expressamente concebido. Qualquer outra utilização deve ser considerada imprópria e, por isso, perigosa. O pessoal especializado que efectuar a instalação deve instruir adequadamente o utilizador em relação ao funcionamento do aparelho e às eventuais medidas de segurança a respeitar, fornecendo também demonstrações práticas. Qualquer tipo de intervenção na máquina, mesmo em caso de avaria, só deverá ser efectuada pelo fabricante ou por um centro de assistência autorizado e por pessoal qualificado, utilizando exclusivamente peças sobresselentes originais. Desligue ou isole sempre a máquina da rede eléctrica e hídrica antes de efectuar manutenções, reparações e limpeza. A máquina NÃO deve ser utilizada por pessoal sem formação. O aparelho pode ser utilizado por crianças com idade superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sob supervisão ou depois de lhes tiverem sido dadas instruções relativas ao uso seguro do aparelho. As crianças não devem brincar com o aparelho. A limpeza e manutenção destinada a ser efetuada pelo utilizador não deve ser efetuada por crianças sem supervisão de um adulto. A máquina NÃO deve permanecer sob tensão quando não estiver a ser utilizada. Se a máquina não estiver equipada com ficha ou outro meio de desativação com separação de todos os contactos, estes dispositivos de desativação devem ser incorporados na rede de alimentação, em conformidade com as regras de instalação. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante e pelo seu serviço de assistência técnica ou, em todo o caso, por uma pessoa com qualificação semelhante, se modo a prevenir qualquer risco. O parafuso situado no aparelho assinalado pelo símbolo 5021 da norma IEC 60417 representa a ligação equipotencial. NUNCA abra rapidamente a porta da máquina se não tiver terminado o ciclo. NUNCA utilize a máquina sem as proteções previstas pelo fabricante.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 3 de 14

NUNCA utilize a máquina para lavar objetos de tipo, forma, medida ou material não garantidos para a lavagem na máquina ou não perfeitamente íntegros. NUNCA utilize o aparelho ou as suas partes como escada ou suporte para pessoas, coisas ou animais. NUNCA sobrecarregue a porta aberta das máquinas com abertura frontal, que foi dimensionada para suportar somente o cesto carregado com loiça. NUNCA mergulhe as mãos nuas nas soluções de lavagem. NUNCA tombe a máquina após a instalação. Se perceber um funcionamento irregular ou vazamentos de líquidos, desligue imediatamente a corrente elétrica e feche a alimentação hidráulica. Não posicione a máquina de lavar loiça próximo de fontes de calor superiores a 50°C. NUNCA deixe a máquina de lavar loiça exposta a agentes atmosféricos (chuva, sol, etc.) A máquina de lavar loiça não deve ser instalada em ambientes externos sem protecções adequadas. Nunca ligue um programa de lavagem sem o tubo ladrão, se disponível. Nunca aproxime objectos magnéticos da máquina. Não utilize a parte superior da máquina como plano de apoio. O técnico de instalação tem a obrigação de verificar a eficácia da ligação de terra. No fim do ensaio, o técnico de instalação tem a obrigação de enviar uma declaração escrita relativa à correcta instalação e ensaio segundo as normas e as regras da técnica. NÃO modifique a posição nem manipule os elementos que compõem a máquina; estas operações podem comprometer a segurança da mesma. Nível de pressão acústica de acordo com a norma EN ISO 4871 o LpA Máx = 55db Kpa=2.5db para versões parte inferior do banco o LpA Máx = 65db Kpa=2.5db para versões capô o LpA Máx = 76db Kpa=1.5db para versões lava-objetos Temperatura máx da água de alimentação: 50°C Pressão máx da água de alimentação: 4bar (400kPa) Aparelho previsto para ser ligado de forma permanente à rede hídrica O aparelho não deve ser limpo com jatos de água ou vapor. Altura máxima de descarga o Em terra nas versões com tubo ladrão o Altura máxima 1m nas versões com bomba de descarga

1.1 Normais condições de serviço

Cap 2 PREFÁCIO Avisos: Guarde cuidadosamente toda a documentação nas proximidades do aparelho; entregue-a aos técnicos e aos operadores encarregados da utilização e mantenha-a íntegra ao longo do tempo, através de uma colocação segura, com eventuais cópias para a consulta frequente O operador tem a obrigação de ler, compreender e aprender o conteúdo do presente manual antes de iniciar qualquer operação na máquina. O aparelho destina-se exclusivamente à lavagem profissional de loiça para colectividades e, portanto, a instalação, o uso e a manutenção dirigem-se sempre a pessoal com formação que respeite as instruções do fabricante. Garantia: O fabricante declina qualquer responsabilidade e garantia por danos materiais ou pessoais resultantes da inobservância das instruções fornecidas ou de uma utilização imprópria da máquina A inobservância das indicações fornecidas na documentação em anexo pode comprometer a segurança do aparelho e anular imediatamente a garantia As instalações e as reparações efectuadas por técnicos não autorizados ou a utilização de peças sobresselentes não originais conduzem à anulação imediata da garantia. Armazenagem: Transporte e armazenamento: entre -10°C e 55°C com pico até 70°C (durante 24 horas no máx.) Cap 3 INSTALAÇÃO Uma correcta instalação é fundamental para o bom funcionamento da máquina. Alguns dos dados necessários para a instalação da máquina estão indicados na chapa de características colocada no lado direito da máquina e uma cópia encontra-se na capa deste manual.

A instalação deve ser efectuada exclusivamente por técnicos qualificados e autorizados.

Certifique-se de que a embalagem está íntegra, escrevendo na guia de transporte eventuais danos detectados. Após ter eliminado a embalagem, certifique-se de que o aparelho está íntegro; se a máquina estiver danificada, avise imediatamente o revendedor por fax ou carta registada A.R. e o transportador que efectuou o transporte. Se os danos prejudicarem a segurança da máquina, esta não deve ser instalada e/ou utilizada até que o problema seja resolvido por um técnico qualificado.

Os elementos da embalagem (sacos de plástico, poliestireno expandido, pregos, etc. ...) não devem ser deixados ao alcance de crianças e animais domésticos por serem possível fonte de perigo.

Certifique-se de que na zona de instalação não existem, ou estão bem protegidos, objectos e materiais que podem ser danificados pelo vapor de água que pode sair da máquina durante o funcionamento. Antes de colocar a máquina de lavar loiça, prepare no local os sistemas de alimentação eléctrica, aprovisionamento hídrico e de descarga. Em caso de encaixe de máquinas com parede simples, deixe um espaço de pelo menos 10mm entre as paredes da máquina e as superfícies adjacentes. O pavimento ou o encaixe deve ser dimensionado tendo em conta o peso total da loiça Para garantir a estabilidade, instale e nivele a máquina nos seus quatro pés. Este aparelho foi apenas concebido para uma ligação fixa, diferentes soluçõesMANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 5 de 14

de instalação devem ser acordadas e aprovadas pelo fabricante. Retire a película de protecção da carroçaria antes de iniciar a utilização da máquina de lavar loiça.

3.3 Ligação eléctrica

Deve existir um interruptor geral de tipo omnipolar, capaz de interromper todos os contactos incluindo o neutro, com distância entre os contactos abertos de pelo menos 3 mm e com disparo magnetotérmico de segurança ou combinado com fusíveis, a dimensionar ou ajustar em conformidade com a potência indicada na chapa de características da máquina. O interruptor geral deve encontrar-se na linha eléctrica perto da instalação e deve servir exclusivamente um aparelho de cada vez. A tensão e a frequência da rede eléctrica devem coincidir com as da chapa de características. Deve existir uma instalação de ligação à terra eficaz, em conformidade com as normas de prevenção vigentes, para a segurança do operador e do aparelho Este aparelho está em conformidade com a certificação EN/IEC 61000-3-11 se a impedância do sistema Z sys for igual ou inferior a Z max no ponto de interface entre o sistema de alimentação do utilizador e o sistema público. É da responsabilidade do instalador ou do utilizador do aparelho certificar-se de que o aparelho é ligado exclusivamente a uma alimentação com um sistema de impedância Z sys igual ou inferior a Z max

O cabo de alimentação, exclusivamente de tipo H07RN-F corrente elétrica em serviço móvel a 60°C no condutor: Máquina trifásica o -5x2,5 mm^2 até 20 A o -5x4 mm^2 até 30 A o -5x6 mm^2 até 38 A o -5x10 mm^2 até 54 A Máquinas monofásicas o -3x1,5 mm^2 até 16 A o -3x2,5 mm^2 até 25 A Não deve ser esticado ou esmagado durante o funcionamento normal ou a manutenção de rotina. Além disso, o aparelho deve ser ligado a um sistema equipotencial, cuja ligação seja efetuada através de um parafuso assinalado pelo símbolo 5021 da IEC 60417. O condutor equipotencial deve ter uma secção de 10 mm². Respeite as polaridades indicadas no esquema eléctrico. Para mais informações, consulte o esquema eléctrico.

É proibida a utilização de tomadas múltiplas, adaptadores, cabos de tipo e secção não adequados ou com junções de extensão que não estejam em conformidade com as normas vigentes para este tipo de instalação.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 6 de 14

3.4 Ligação hidráulica

O aparelho deve ser ligado à rede hídrica através de um tubo flexível. Entre a rede hídrica e a electroválvula do aparelho deve existir uma válvula de intercepção. A válvula de intercepção deve encontrar-se próximo do aparelho. A alimentação de água, temperatura e pressão devem ser compatíveis com os valores indicados na chapa de características técnicas da máquina. Certifique-se de que o caudal de alimentação não é inferior a 20 l/min. Se a dureza da água for superior a 14 °f (8 °dH), é aconselhável utilizar a máquina com depurador interno. Se a dureza da água for superior a 35 °f (19,5 °dH), é aconselhável instalar um depurador externo antes da eletroválvula. Para máquinas não equipadas com depurador; se a dureza da água for superior a 14 °f (8 °dH), é aconselhável instalar um depurador externo antes da eletroválvula. No caso de concentrações muito altas de minerais residuais na água de condutibilidade elevada, é aconselhável a instalação de um sistema de desmineralização. As máquinas destinadas à utilização com água dessalinizada ou com alta concentração de cloreto de sódio devem ser especificamente encomendadas, pois exigem materiais específicos para a sua construção Não alimente com água desmineralizada as máquinas dotadas de recuperador de calor com baterias de recuperação em cobre. Nestes casos, solicite a versão com baterias com tubagens inox.

3.5 Ligação à linha de descarga

A linha de descarga deve ser formada por um poço sifonado livre com dimensões adequadas à capacidade do tubo de descarga fornecido com a máquina. O tubo deve chegar até ao poço sem ser esticado, comprimido, dobrado, esmagado, pressionado ou forçado por nada. O esvaziamento da cuba ocorre por gravidade, pelo que a descarga deve estar num nível inferior à base da máquina.

Com bomba de descarga (disponível a pedido) Se a descarga não estiver num nível inferior à base da máquina, pode usar-se a versão com bomba de descarga (disponível a pedido). Neste caso, a altura máxima da descarga é equivalente a 1 m. Certifique-se sempre de que a descarga funciona correctamente e que não está entupida. Qualquer outra solução deve ser previamente acordada e aprovada pelo fabricante.

3.6 Abrilhantador e detergente

A dosagem de abrilhantador e detergente é efectuada por meio do doseador instalado de série na máquina, se previsto pelo modelo. A dosagem é determinada com base na dureza da água pelo técnico de instalação, o qual providenciará também à calibragem dos próprios doseadores. Antes de proceder à calibragem, encha os tubos de alimentação dos doseadores com o respectivo produto. A calibragem efectua-se através dos respectivos parafusos de regulação, ou directamente a partir do painel de comandos, se disponível. O nível dos líquidos no recipiente deve ser suficiente para a sucção; nunca deve descer até esvaziar nem ser abastecido com produtos corrosivos ou impuros. NUNCA utilize detergentes à base de CLORO ou HIPOCLORITOS. A instalação de um doseador automático do detergente é sempre recomendada.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 7 de 14

Cap 4 UTILIZAÇÃO DA MÁQUINA

4.1 Legenda e símbolos

Com referência à Fig.1:

BOTÃO SELECÇÃO DE PROGRAMAS

Com referência à Fig.2 Active o interruptor geral da electricidade, abra a torneira externa da água. Verifique a presença do tubo ladrão. Prima a tecla ON/OFF (1). O LED DE ESTADO (6) começa a piscar a vermelho até atingir o nível. Ao atingir o nível da cuba, o LED DE ESTADO (6) apaga-se. ponto verde em ângulo no VISOR DA TEMPERATURA (4a - 4b) indica o aquecimento da água de lavagem ou de enxaguamento. Ao atingir a temperatura de trabalho, o LED DE ESTADO (6) permanece aceso a verde. As condições ideais para iniciar a lavagem estão atingidas.

4.3 Preparação do cesto

Com referência à Fig.3, para um correcto funcionamento da máquina, siga as seguintes indicações: Use um cesto adequado, enchendo-o sem o sobrecarregar e sem sobrepor a loiça. Limpe sempre os resíduos da loiça previamente; não carregue loiça com resíduos secos ou sólidos. Posicione os recipientes vazios invertidos no cesto. Introduza pratos e afins no respectivo cesto, inclinados, com a superfície interna virada para cima. No respectivo cesto, introduza os talheres mistos, com a pega virada para baixo. Não coloque talheres de prata e de aço inoxidável no mesmo cesto dos talheres, já que isto poderia provocar o escurecimento da prata e a provável corrosão do aço. Lave a loiça imediatamente após a utilização, para evitar que a sujidade fique incrustada. Use apenas loiça íntegra e garantida para a lavagem na máquina.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 8 de 14

4.4 Selecção e início do ciclo

4.4.1 Máquina de lavar loiça por baixo da bancada

Seleccione o ciclo de lavagem adequado ao tipo de loiça carregando repetidamente na tecla SELECÇÃO DE PROGRAMAS (2); o led do ciclo acender-se-á para indicar o ciclo pré- seleccionado (Fig.4). Para iniciar o programa, prima o botão START (3); o LED DE CICLO (5) correspondente à lavagem escolhida começa a piscar. Terminado o ciclo, permanece aceso de modo fixo. Para uma secagem rápida da loiça, retire o cesto da máquina imediatamente após o final do ciclo. Para terminar antecipadamente o ciclo de lavagem, prima a tecla de START (3).

4.4.2 Máquina de lavar loiça com capota

Seleccione o ciclo de lavagem adequado ao tipo de loiça carregando repetidamente na tecla SELECÇÃO DE PROGRAMAS (2); o led do ciclo acender-se-á para indicar o ciclo pré- seleccionado (Fig.4). Prima o botão ARRANQUE AUTOMÁTICO (4), o LED ARRANQUE AUTOMÁTICO (7) acende-se. Use o botão START (3), se não houver um botão 4. Baixe a capota, o ciclo inicia-se automaticamente e o LED DE CICLO (5) correspondente à lavagem escolhida começa a piscar. Terminado o ciclo, permanece aceso de modo fixo. Para uma secagem rápida da loiça, retire o cesto da máquina imediatamente após o final do ciclo. Para terminar antecipadamente o ciclo de lavagem, prima a tecla de START (3).

4.5 Lavagem contínua (*opcional)

Trata-se de um ciclo prolongado com um tempo variável em função do modelo. A duração do ciclo pode ser alterada conforme desejado através da pressão, durante a lavagem, do botão START (3), que interrompe a lavagem e inicia a fase de enxaguamento.

4.6 Remoção do filtro integral

Coloque os braços de lavagem e enxaguamento em posição ortogonal na borda da porta ( Fig.7 ). Levante cada semi-filtro segurando na respectiva pega.

4.7 Esvaziamento da máquina

4.7.1 Máquinas sem bomba de descarga

Desligue a máquina. Remova o filtro integral, se presente (Fig.7 A). Extraia o tubo ladrão puxando-o para cima (Fig.8 B), aguarde que a cuba esteja completamente vazia. Se necessário, extraia o filtro da cuba e limpe-o (Fig.8 C).

4.7.2 Máquinas com ciclo de descarga (*opcional)

Seleccione o ciclo de descarga através do botão SELECÇÃO DE PROGRAMAS (2). Se presente, retire o filtro integral (Fig.7A). Se presente, extraia o tubo ladrão puxando-o para cima (Fig.9) Volte a fechar a porta/capota. Prima o botão START (3) para iniciar o ciclo. A máquina efectuará um ciclo de descarga com auto-limpeza (*opcional); no final, desliga-se. Se necessário, extraia o filtro da cuba e limpe-o (Fig.8 C).MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 9 de 14

4.8 Desactivação da máquina

Prima o botão ON/OFF (1); no VISOR (4) permanecem visualizados os segmentos centrais a indicar a presença de tensão.

4.9 Regeneração de resinas (*opcional)

Nas máquinas com amaciador, quando aparece a sinalização SA Lt, é necessário acrescentar o sal no respectivo depósito; proceda do seguinte modo: Extraia o cesto da máquina. Remova o filtro integral ( Fig.7 ). Desperte o tampão do depósito de sal ( Fig.11

Deite sal de cozinha, aprox. 700g, utilizando o funil fornecido. (se efectuar a operação pela primeira vez, encha inicialmente o depósito com água) Feche o recipiente com força. Enxagúe manualmente a zona à volta do tampão do sal e efectue um ciclo de auto-limpeza para evitar possíveis problemas de corrosão. A sinalização ‘SA Lt’ desaparecerá após alguns minutos. A sinalização rE G no visor indica que a máquina está a efectuar o ciclo de regeneração de resinas necessário para retomar o correcto funcionamento do amaciador; até aparecer a sinalização, os ciclos iniciados podem ficar mais longos do que o normal. N.B. Não desligue a máquina se estiver em curso um ciclo de regeneração

4.10 Visualização de informações

Com a máquina ligada, mantendo premido durante cinco segundos o botão SELECÇÃO DE PROGRAMAS (2), visualiza-se a indicação “CC” seguida do número de ciclos de lavagem efectuados na vida da máquina.

No final do dia, esvazie sempre a máquina como descrito no parágrafo “Esvaziar a máquina”. Desligue a alimentação eléctrica através do interruptor geral e feche a torneira externa da água. Efectue a manutenção ordinária e limpe a máquina como descrito no parágrafo “Manutenção”. Se possível, deixe a porta da máquina entreaberta para evitar a formação de odores desagradáveis no interior.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 10 de 14

Antes de executar qualquer operação de manutenção, descarregue totalmente a água, desligue a electricidade e feche a válvula externa da água. Não use jactos de água sob pressão pois poderiam danificar a instalação eléctrica. Lave as superfícies externas apenas quando estiverem frias, com produtos especificamente formulados para a manutenção do aço. No caso de possível formação de gelo, descarregue a água da caldeira e da bomba de lavagem.

Para garantir a eficiência da máquina, devem efectuar-se regularmente as operações de manutenção ordinária indicadas de seguida. É aconselhado um tratamento periódico de desinfecção com produtos adequados, não corrosivos, disponíveis no mercado.

5.3 Limpeza do grupo de filtragem

Efectue este procedimento no final do dia ou quando se notarem resíduos de sujidade nos filtros:

1. Retire e limpe os cestos.

2. Esvazie a cuba seguindo as instruções indicadas no parágrafo “Esvaziar a máquina”.

3. Retire e limpe cuidadosamente todos os filtros da máquina de lavar loiça.

4. Para limpar a cuba de aço, não use produtos ou objectos abrasivos.

5. No final das operações indicadas, reposicionar cuidadosamente cada parte.

5.4 Limpeza dos braços

Os braços de lavagem e enxaguamento são de fácil remoção para permitir a limpeza periódica dos orifícios e prevenir possíveis entupimentos e/ou depósitos. Proceda do seguinte modo ( Fig.10 ): Desaperte o anel R e extraia os braços. Lave todas as partes sob um jacto de água corrente, limpe muito bem os orifícios utilizando eventualmente um palito ou utensílios pontiagudos pequenos. Limpe os pernos de rotação dos braços no interior da máquina e a zona de saída da água de lavagem e de enxaguamento. Reposicione os braços e verifique a livre rotação.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 11 de 14

Cap 6 AUTO-DIAGNÓSTICO A máquina está equipada com um sistema de auto-diagnóstico capaz de detectar e assinalar uma série de avarias. Anomalia Descrição e possíveis soluções

Enxaguamento não efectuado. O enxaguamento da loiça não foi efectuado correctamente. Verifique a correcta limpeza dos orifícios de enxaguamento.

Falta de escoamento da água. O escoamento da água não é efectuado ou é efectuado de forma anómala. Certifique-se de que o tubo de escoamento não está dobrado ou esmagado e que o sifão ou os filtros não estão entupidos. Nas máquinas equipadas com tubo ladrão, remova-o antes de iniciar o ciclo de descarga.

Anomalia na reposição da temperatura de enxaguamento. A reposição da temperatura da caldeira não ocorreu dentro dos limites de tempo pré-estabelecidos durante o ciclo de lavagem. Desligue e volte a ligar a máquina e realize um novo ciclo. SAFE

Anomalia no carregamento da água na cuba. Certifique-se de que as ligações hidráulicas estão correctas e que a torneira de alimentação hidráulica está aberta. Verifique a presença do tubo ladrão, se disponível. Desligue e volte a ligar a máquina e realize um novo carregamento.

Anomalia no termómetro da cuba. (Sonda aberta) A máquina não detecta o valor da temperatura da cuba. Desligue e volte a ligar a máquina.

Anomalia no termómetro da cuba. (Sonda em curto-circuito) A máquina não detecta o valor da temperatura da cuba. Desligue e volte a ligar a máquina.

Anomalia no termómetro da caldeira. (Sonda aberta) A máquina não detecta o valor da temperatura da caldeira. Desligue e volte a ligar a máquina.

Anomalia no termómetro da caldeira. (Sonda em curto-circuito) A máquina não detecta o valor da temperatura da caldeira. Desligue e volte a ligar a máquina.

Time out de carregamento da caldeira: falta de enchimento da caldeira. Não é possível efectuar o enxaguamento. Certifique-se de que a torneira de alimentação hidráulica está aberta. Desligue e volte a ligar e realize um novo ciclo.

Enxaguamento insuficiente: o enxaguamento não foi efectuado na quantidade certa, Verifique a limpeza correcta dos bicos de enxaguamento. O erro não bloqueia a máquina.

Anomalia na reposição da temperatura da cuba A reposição da temperatura da cuba não ocorreu dentro dos limites de tempo pré-estabelecidos durante o ciclo de lavagem. Desligue e volte a ligar a máquina e realize um novo ciclo. SAFE

Segurança electromecânica: intervenção dos termóstatos de segurança da caldeira ou intervenção do pressóstato de segurança da cuba. SAFE

Segurança do nível: Nível da água na cuba incorrecto. ATENÇÃO! A desactivação e a posterior activação da máquina “reinicia” a sinalização. Se, após a execução das indicações fornecidas, o problema persistir, dirija-se ao Serviço de Assistência Técnica Autorizado.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 12 de 14

As seguintes definições só devem ser efectuadas por um técnico qualificado. Os parâmetros abaixo indicados podem ser definidos, em sede de instalação ou posteriormente, acedendo ao menu de definições do seguinte modo: Máquina em standby com porta aberta. Prima simultaneamente os botões 2 e 3 (selecção do ciclo e START) durante 5 segundos e introduza a chave CH 12 (botões 2 e 3 para mudar o parâmetro,1 para confirmar). De seguida, premindo repetidamente o botão 1 (ON/OFF) é possível percorrer as opções seguintes activando-as e/ou alterando-as com os botões 2 e 3 (o parâmetro modificado permanece memorizado sem necessidade de confirmar). A lista dos parâmetros pode variar segundo o tipo de máquina.

Language Selecção do idioma

Boiler Temperature Regulação da temperatura da caldeira para os programas. Nas versões com caldeira atmosférica (bomba de enxaguamento) existem definições diferentes para cada programa (b1 – b2 – b3)

Tank Temperature Regulação da temperatura da cuba para os programas. Nas versões com bomba de enxaguamento, existem definições diferentes para cada programa (t1 – t2 – t3)

Thermo - Stop Activação da função Thermostop que garante uma correcta temperatura de enxaguamento.

Energy Saving Activação da função Energy Saving que garante uma poupança energética quando a máquina for ligada e não utilizada.

Water Hardness Definição da dureza da água de entrada (máquinas com amaciador): insira os valores com referência à tabela subjacente

Set Number Service Cycles Definição e ativação do conta-ciclos que ativa a sinalização de manutenção (Service) para o amaciador externo. É possível eliminar a mensagem “Service“ mantendo premidas todas as 3 teclas, com a máquina desligada e a porta aberta.

Autostart Autoenabling Auto-activação do arranque automático Depois de ter definido os parâmetros desejados para sair memorizando tudo, mantenha premido o botão 1 até que apareçam os traços de linha on no visor.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 13 de 14

7.1 Número de ciclos para a regeneração de resinas

Defina o grau de dureza da água de alimentação dH no menu de definições de acordo com as indicações da seguinte tabela:

Cap 8 ELIMINAÇÃO Nas nossas máquinas não existem materiais que exijam procedimentos de eliminação específicos. Aplicável nos países da União Europeia e nos países com sistema de recolha selectiva) A marca indicada no produto ou na sua documentação indica que ele não deverá ser eliminado juntamente com os resíduos domésticos no final do seu período de vida útil. Para evitar eventuais danos ao ambiente e à saúde provocados pela eliminação não controlada de resíduos, deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o revendedor, o estabelecimento local para obter informações relativas à recolha diferenciada e à reciclagem para este tipo de produto. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e as condições do contrato de compra. Este produto não deverá ser eliminado com outros resíduos comerciais.

Recicláveis diretamente

Embalagem de cartão PAP

Uma utilização consciente da máquina de lavar loiça pode contribuir para um melhor impacto ambiental se se adoptar na utilização quotidiana pequenas abordagens como: Lavar apenas cestos completos. Desligar a máquina de lavar loiça se estiver inutilizada. Manter a máquina fechada, quando estiver na modalidade de stand-by Utilizar programas adequados ao grau de sujidade. Alimentar a máquina com água quente, se aquecida com gás. Certificar-se de que as descargas confluem para um sistema de esgotos adequado. Não ultrapassar as doses de detergentes aconselhadas. O fabricante reserva-se o direito de efectuar nesta máquina modificações eléctricas, técnicas e estéticas e/ou substituir partes sem qualquer aviso prévio, caso considere oportuno, para oferecer sempre um produto fiável de longa duração e com tecnologia avançada.MANUAL DE INSTRUÇÕES PARA MÁQUINA DE LAVAR LOUÇA Pàg. 14 de 14
