MANUAL DE UTILIZADOR PCGTS761INA ROSIERES

INSTRUÇÕES DE UTILIZAÇÃO

GTS 75

GTS 76

ROSIÈRES

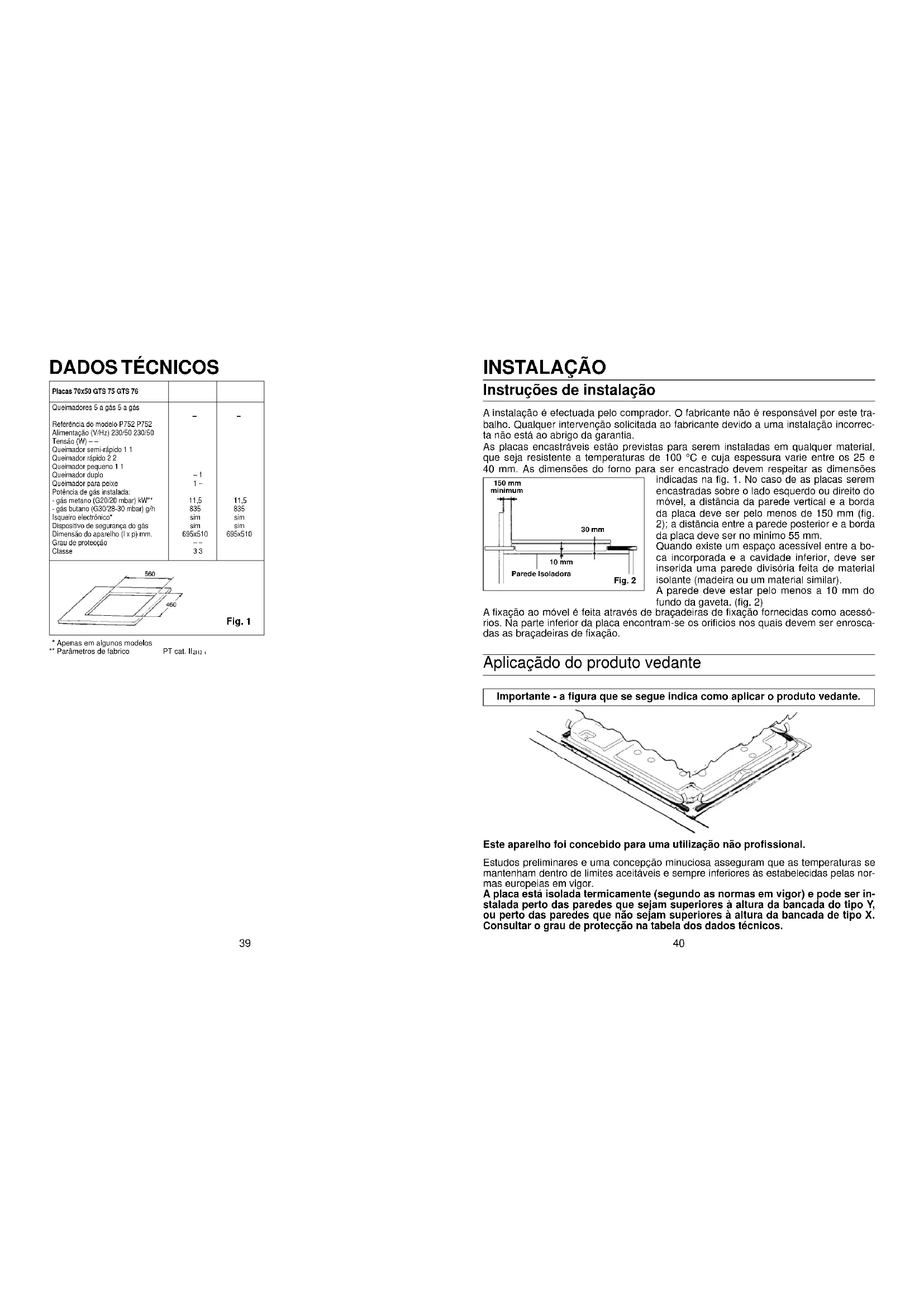

CARATTERISTICHE TECNICHE

Placas 70x50 GTS 75 GTS 76
Queimadores 5 a gás 5 a gásReferência do modelo P752 P752Alimentação (V/Hz) 230/50 230/50Tensão (W) --Queimador semi-rápido 1 1Queimador rápido 2 2Queimador pequeno 1 1Queimador duploQueimador para peixePotência de gás instalada:- gás metano (G20/20 mbar) kW**- gás butano (G30/28-30 mbar) g/nIsqueiro electrónico*Dispositivo de segurança do gásDimensão do aparelho (I x p) mm.Grau de protocçãoClasse	--	--
	--11-	--11,5835simsimsim
	--3.3	695x510

* Apenas em algunos modelos
** Parâmetros de fabrico
PT cat. II2H3 +

INSTALAÇÃO

Instruções de instalação

A instalação é efectuada pelo comprador. O fabricante não é responsável por este trabalho. Qualquer intervenção solicitada ao fabricante devido a uma instalação incorrecta não está ao abrigo da garantia.

As placas encastráveis estão previstas para serem instaladas em qualquer material, que seja resistente a temperaturas de 100 °C e cuja espessura varie entre os 25 e 40 mm. As dimensões do forno para ser encastrado devem respeitar as dimensões

150 mm minimum 30 mm 10 mm Parede Isoladora Fig. 2

indicadas na fig. 1. No caso de as placas serem encastradas sobre o lado esquerdo ou direito do móvel, a distância da parede vertical e a borda da placa deve ser pelo menos de 150 mm (fig. 2); a distância entre a parede posterior e a borda da placa deve ser no mínimo 55 mm.

Quando existe um espaço acessível entre a boca incorporada e a cavidade inferior, deve ser inserida uma parede divisória feita de material isolante (madeira ou um material similar).

A parede deve estar pelo menos a 10 mm do fundo da gaveta. (fig. 2)

A fixação ao móvel é feita através de braçadeiras de fixação fornecidas como acessórios. Na parte inferior da placa encontram-se os orifícios nos quais devem ser enroscadas as braçadeiras de fixação.

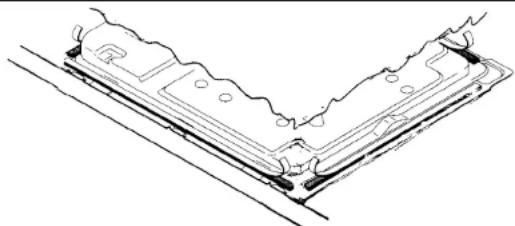

Aplicação do produto vedante

Importante - a figura que se segue indica como aplicar o produto vedante.

Este aparelho foi concebido para uma utilização não profissional.

Estudos preliminares e uma concepção minuciosa asseguram que as temperaturas se mantenham dentro de limites aceitáveis e sempre inferiores às estabelecidas pelas normas europeias em vigor.

A placa está isolada termicamente (segundo as normas em vigor) e pode ser instalada perto das paredes que sejam superiores à altura da bancada do tipo Y, ou perto das paredes que não sejam superiores à altura da bancada de tipo X. Consultar o grau de protecção na tabela dos dados técnicos.

Instruções de instalação

Local de instalação

A utilização de um aparelho de cozedura a gás produz calor e humidade no local onde está instalado. Por conseguinte deve proporcionar-se uma boa ventilação do local, mantendo abertos os orificios de ventilação ou instalando um exaustor com canal de descarga (fig. 3-4). Uma utilização intensa e prolongada do aparelho poderá necessitar de uma ventilação adicional, por exemplo a abertura de uma janela ou de uma ventilação mais eficaz aumentando a potência de aspiração mecânica se esta for existente. No caso de o aparelho não estiver provido de um dispositivo de segurança, a ventilação (fig. 3) deve de ser no mínimo de 200 ^2 .

min. 100 cm² Fig. 3

No caso de não ser possível instalar um exaustor torna-se necessário utilizar um ventilador eléctrico aplicado na parede exterior ou à janela sempre que existem no local aberturas para a entrada de ar.

Este ventilador eléctrico deve ter capacidade suficiente que assegure a renovação de ar de 3 a 5 vezes o seu volume de ar por hora. O instalador deve observar as normas vigentes.

Controlar os dados indicados na placa de características colocada no aparelho, que se encontra na parte inferior do lado exterior do mesmo. Verifique também a tensão nominal de rede e a potência que devem ser adequadas para o seu funcionamento. Antes de proceder à ligação deve verificar a eficácia da instalação da tomada de ligação à terra. A tomada de ligação à terra é obrigatória. O fabricante declina toda e qualquer responsabilidade por quaisquer prejuízos materiais ou pessoais derivados da falta de ligação à terra ou por falta de observação das normas em vigor.

No caso dos modelos sem ficha adapte ao cabo eléctrico do aparelho uma ficha standard capaz de suportar a carga indicada na placa de características. O fio de terra do cabo distingue-se por sua cor amarela e verde.

Pode efectuar-se a ligação à rede intercalando entre o aparelho e a rede um dispositivo omnipolar de interrupção com uma distância mínima entre contactos de 3 mm.

No caso de substituição do cabo de alimentação, o fio de terra (amarelo-verde) deve obrigatoriamente medir 10 mm.

Utilizar exclusivamente cabos de borracha tipo H05RR-F. A secção dos cabos peque- nos deve de ser 1,5 mm² por produto com elementos de aquecimento eléctrico e 0,75

mm ^2 para outros produtos. Além disso, o diâmetro exterior máximo do cabo não deve ser superior a 7 mm.

FONTE DE ALIMENTAÇÃO ELECTRICA

Declaração de conformidade. Este aparelho destina-se ao contacto com produtos alimentares e está em conformidade com a norma CEE 89/109.

CE Aparelho em conformidade com as directivas europeias 89/336/CEE, 90/396/CEE, 73/23/CEE e modificações sucessivas.

Ligação à alimentação de gás

Na bancada de trabalho está indicado o tipo de gás para o qual o aparelho está preparado. No entanto pode utilizar-se outros tipos de gás; torna-se necessário proceder apenas a algumas simples adaptações.

A) Ligação à alimentação

— A ligação do aparelho ao tubo ou à botija de gás deve ser efectuada conforme indicado pelas normas, no entanto, previamente deve-se certificar se o aparelho está regulado para o tipo de gás escolhido para a alimentação. Caso contrário deve-se proceder às operações indicadas no capítulo «Adaptação a diversos tipos de gás». Se o aparelho for alimentado com gás líquido de botija, deve-se utilizar reguladores de pressão de acordo com as normas vigentes.

Importante: para um funcionamento com o máximo de segurança, para uma utilização adequada da energia e uma maior duração de aparelho, verifique se a pressão de alimentação está de acordo com os valores indicados na tabela da pág. 44).

— Ligação com o tubo rígido (ver instruções pág. 47)

A ligação à instalação de gás deve ser efectuada de forma a não provocar qualquer tipo de solicitações ou tensões no aparelho.

— Ligação com tubo flexivel de aço (ver instruções pág. 47)

A união de entrada do gás no aparelho é uma união roscada 1/2 gás macho cilindrica. Utilizar exclusivamente tubos e guarnições de fixação em conformidade com as normas vigentes.

A colocação em serviço desses tubos deverá ser efectuada de modo à que o seu comprimento, na sua extensão máxima não ultrapasse os 2000 mm.

Importante: uma vez concluída a instalação é fundamental verificar se as uniões e os tubos, e demais componentes de ligação, se encontram devidamente ligados, a melhor forma de proceder a esta verificação é recorrer a uma solução de água com sabão. A existência de eventuais fugas nunca deverá ser verificada com uma chama. Certifique-se de que o tubo flexível não esteja em contacto com uma parte móvel do módulo de encastre (gaveta) e que não seja colocado em locais onde possa ser danificado.

Adaptação a diversos tipos de gás

Para adaptar a placa a um tipo de gás diferente aquele para o qual está preparada, deve-se proceder as seguintes operações:

— remover a grelha e o queimador

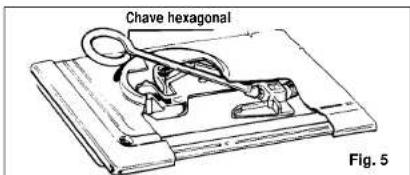

— introduzir uma chave hexagonal para tubos no suporte do queimador (fig. 5). (Esta chave é fornecida juntamente com a placa).

— Desaparafusar o injector e substitui-lo pelo que melhor se adeque ao tipo de gás disponível (ver tabela de consumo de gás).

Uma vez concluída a regulação do gás, substituir na placa do seu aparelho a placa de características por uma nova correspondendo ao gás instalado.

Chave hexagonal Fig. 5

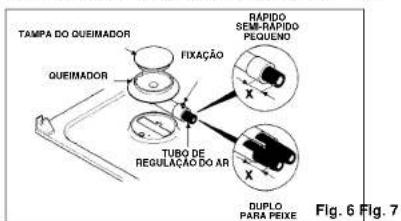

REGULAÇÃO DOS QUEIMADORES Carburação de chama

Para obter um rendimento máximo dos queimadores, é necessário que a carburação seja regulada com exactidão. Uma boa chama deve apresentar-se bem delineada e sem pontas amarelas (fig. 7/B); se o ar for excessivo a chama é nitida mas muito curta (fig. 7/C); se houver falta de ar a chama apresenta-se mal delineada e termina numa ponta amarela (fig. 7/A): tanto num caso ou noutro é fundamental proceder à regulação da carburação. Se houver falta de ar será necessário fazer entrar o tubo de regulação do ar (fig. 6) no tubo Venturi; em caso de excesso de ar é necessário fazer sair o tubo de regulação de ar do interior do tubo Venturi. Antes de regular a posição do tubo de regulação do ar é necessário soltar o respectivo parafuso de fixação. Uma vez concluída a regulação é necessário voltar a apertar devidamente este parafuso.

Ver quadro em anexo para as dimensões «X»

TAMPA DO QUEIMADOR QUEIMADOR FIXAÇÃO TUBO DE REGULAÇÃO DO AR RAPIDO SEMI-RAPIDO PEQUENO X X DUPLO PARA PEIXE Fig. 6 Fig. 7

A B C

Tabela de consumos de gás 1W = 0,860 kcal/h

Lado X em função do tipo de gás
G20 G30	G25 G31
reg. do ar	reg. do ar	reg. do ar	reg. do ar
4 mm	2 mm	4 mm	5 mm
13 mm	0 mm	13 mm	15 mm
2 mm	5 mm	2 mm	7 mm
6 mm	4 mm	6 mm	8 mm
15 mm	0 mm	15 mm	15 mm
4 mm	2 mm	4 mm	5 mm

		G30/G31	G20/G25	G20/G30/G31	1 G25					G20 G30	G25 G31
Quermador	∅ injectores 1/100 mm	∅ injectores 1/100 mm	Qn kW	Ith G20	g/h G30	g/h G31	Qn kW	Ith G25	Qmin. kW	reg. co ar	reg. do ar	reg. do ar	reg. do ar
rápido mijorose	120	80	2,65	252	193	189	2,5	277	0,570	4 mm	2 mm	4 mm	5 mm
duplo	2x94	2x65	3,3	314	238	236	3,1	343	0,900	13 mm	0 mm	13 mm	15 mm
sem-rápido	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
pequero	80	54	1,1	105	80	79	1,35	116	0,250	6 mm	4 mm	6 mm	6 mm
para pere	2x94	2x65	3,3	314	238	236	3,1	343	0,900 G30 1 G20/G25	15 mm	0 mm	15 mm	15 mm
rápido	127	84	2,95	281	215	211	2,8	310	0,570	4 mm	2 mm	4 mm	5 mm

Regulação da Altura Mínima da Chama

Acenda os queimadores, colocando a torneira na posição correspondente ao mínimo, e retire o botão de comando para fora (este botão de comando pode ser facilmente extraído porquanto está montado por pressão). Isto feito, e servindo-se de uma chave de fendas pequena, rode o parafuso de regulação da torneira (fig. 8) no sentido contrário ao dos ponteiros do relógio para aumentar a saída de gás e no sentido dos ponteiros do relógio para a diminuir, de modo a obter uma chama com uma altura de 3 a 4 mm. Para o uso de gás GPL (em botija) deve enroscar o by-pass no sentido do ponteiro do relógio até ao final.

Parafuso de regulação mínima da torneira

Parafusos de calibragem para a torneira de gás (do tipo cabeça chata com ranhura única)

INSTRUÇÕES DE UTILIZAÇÃO

Utilização dos queimadores

Para acender os queimadores da placa basta aproximar uma chama do queimador, e, isto feito, premir e rodar o respectivo botão para a esquerda, até à posição correspondente ao máximo. Se os queimadores não forem utilizados durante vários dias, será conveniente esperar alguns segundos antes de os acender, para dar tempo ao ar existente nos tubos para sair.

Para electrodomésticos equipados com acendedor electrónico, pressione o botão para baixo e rode-o para a posição marcada com uma estrela ★.

Depois do queimador ligado, rode a botão para a posição mais conveniente da chama. No caso do queimador não acender à primeira tentativa, mantenha o botão sob pressão 5 segundos no máximo.

Se o queimador não acender neste, desligue o botão e repita a operação novamente. Alguns modelos estão equipados com parafusos com válvulas que interrompem automaticamente o fluxo de gás caso a chama seja apagada acidentalmente. Para acender os queimadores desses modelos:

— premir e rodar o comando para a posição ★

— mantener o botão pressionado durante 5-6 segundos.

Este tempo permite ao dispositivo de segurança activar-se e que a chama permaneça acesa.

Atenção: Uma vez que a placa tenha sido limpa proceder a verificação da posição correcta do queimador que não pode interferir com a pequena vela do Ísqueiro.

Para garantir uma melhor utilização dos queimadores, recomendamos a utilização de tachos e panelas com diâmetros adequados ao queimador escolhido:

— pequeno 12 cm.

Se os recipientes a utilizar apresentarem um diâmetro muito reduzido (cafeteiras, chaleiras, etc.) utilize uma redução (sólo en algunos modelos) e regule a chama de modo a que esta toque no fundo do recipiente sem, no entanto, sair pelos lados. A utilização desta redução é consentida sobre o queimador semi-rápido. Nunca utilize recipientes com fundo côncavo o convexo.

ADVERTÊNCIA: Em caso de a chama do queimador se apagar acidentalmente, desligar o botão e esperar no mínimo 1 minuto até voltar a acender o queimador. Antes de fechar a tampa, a fim de proteger o vidro temperado de variações térmicas bruscas, espere sempre que as placas eléctricas e os queimadores arrefeçam.

Queimador Mijorose: a placa de difusão de calor deverá ser apenas utilizada na parte posterior direita, é principalmente adequada para cozinhar de um modo delicado, quando não necessário, o queimador poderá ser usado da maneira convencional.

MANUTENÇÃO E LIMPEZA

Advertências importantes

Antes de efectuar qualquer operação de desmontagem, desligue sempre a ficha da tomada de corrente ou desligue o aparelho da corrente por meio do interruptor geral da instalação eléctrica.

Espere sempre que a placa arrefeça antes de proceder a qualquer limpeza. Desligue então o aparelho, retirando a ficha da tomada ou cortando a corrente eléctrica através do interruptor geral da instalação eléctrica.

Limpe as peças esmaltadas, envernizadas ou cromadas com água morna e sabão ou detergente líquido não abrasivo.

Para as peças de aço inoxidável, utilize um algodão ou um pano embebido em óleo de vaselina ou de sementes. Limpe e passe com álcool.

Nunca utilize produtos abrasivos, detergentes corrosivos, branqueadores e ácidos na limpeza.

Não deixe substâncias ácidas ou corrosivas (sumo de limão, vinagre, etc.) em cima das peças esmaltadas, envernizadas ou de aço inoxidável.

Limpe os queimadores com água e sabão: se quiser recuperar o seu brilho original, limpe-os com produtos específicos para ligas de alumínio.

Depois de limpar os queimadores, seque-os bem e torne a colocá-los nos seus sítios correspondentes.

Certifique-se sempre de que os queimadores ficaram correctamente montados, já que uma montagem incorrecta pode ser causa de graves anomalias na combustão.

Este aparelho só se destina ao uso para que foi especificamente concebido, ou seja para cozinhados domésticos. Qualquer outro tipo de utilização é considerado impróprio e, portanto, perigoso.

O fabricante não se responsabiliza por eventuais danos decorrentes de uma utilização incorrecta.

Lubrificação das torneiras de gás

Se uma torneira de gás se entupir é necessário desmontá-la, limpá-la cuidadosamente com benzina e untá-la com um pouco de massa especial resistente a temperaturas altas. Efectue as seguintes operações:

— desligar o aparelho da electricidade e feche a torneira de gás, cortando a alimentação de gás da rede de distribuição ou da bilha;
— Para retirar os botões de controle e a chapa, desapertar os parafusos que estão debaixo de cada queimador e nos suportes de apoio para panelas.
— desaparafusar os dois parafusos que fixam a flange frontal;
— remover a flange frontal e a mola oposta da haste porta-botões
— remover o cone da regulação do gás, limpá-lo com benzina, lubrificá-lo com um pouco de gordura resistente a altas temperaturas, tendo o cuidado de não obstruir os oririfios de passagem do gás;
— voltar a montar todos os componentes assegurando-se que a mola e o pino de rotação do cone montado na haste porta-botões estejam devida e correctamente montados.

Assistência Técnica

Se o seu electrodoméstico não estiver a funcionar nas devidas condições, e antes de recorrer aos Serviços de Assistência Técnica autorizados, verifique se:

— a ficha está correctamente introduzida na tomada de corrente

— o fluxo de gás seja regular e os tubos de borracha não estejam dobrados em nenhum ponto.

Em caso de não conseguir descobrir a causa do mau funcionamento:

— desligue o electrodoméstico, não o manipule e chame os Serviços de Assistência Técnica.

Este electrodoméstico está abrangido por uma Garantia, cujo período de validade é de 12 meses a contar da data de aquisição, que lhe permite desfrutar gratuitamente dos Serviços de Assistência Técnica, excepto uma taxa fixa de chamada.

Para beneficiar desta garantia, deverá enviar a parte A do certificado de garantia, para a necessária validação, dentro dos 10 dias seguintes à data da compra do electrodoméstico.

Deverá conservar a parte B, devidamente preenchida, para ser exibida aos Serviços de Assistência Técnica, em caso de necessidade de intervenção, juntamente com a factura entreque pelo vendedor no acto da compra.

INSTRUÇÕES PARA A MONTAGEM AO SISTEMA DE ALIMENTAÇÃO DE GÁS

Estas instruções são dirigidas ao pessoal autorizado para a instalação deste electro-doméstico em conformidade com as normas vigentes. Qualquer intervenção deverá ser efectuada com o aparelho desligado da corrente eléctrica.

SEQUÊNCIA DOS PASSOS DE MONTAGEM

Para a montagem da iunta são necessárias 2 chaves hexagonais de 17 e 23 mm. respectivamente

A B C 1/2 GAS CILINDRICO

1) Enroscar as partes na sequência ilustrada
A) Tubagem
B) Anilha
C) Junta

2) Apertar com força as juntas, utilizando as chaves hexagonais, tendo atenção para orientar a junta na direcção desejada antes de começar a apertar.

3) Ligar a lunta C à rede de alimentação de gás através de um tubo rígido de cobre ou um tubo flexível de aco inoxidável.

MUITO IMPORTANTE

Para facilitar a instalação e para evitar fugas de gás, aconselha-se a unir
o tubo de gás como descrito na sequência abaixo indicada:
- primeiro sobre a junta da união;
- sucessivamente sobre a junta da rede de alimentação.
A inversão desta sequência poderá criar problemas de fuga de gás entre
o tubo e união.

DEPOIS DA INSTALAÇÃO ASSEGURE-SE SEMPRE DE QUE NÃO EXISTEM, FUGAS DE GÁS. PARA TÁL RECORRER A UMA SOLUÇÃO DE ÁGUA COM SABÃO

Salvaguardam-se erros e alterações!
