MANUAL DE USUARIO PCGTS761INA ROSIERES

INSTRUCCIONES PARA EL USO

HOBS

USER INSTRUCTIONS

PLACAS

Enclimeras 70x50 GTS 75 GTS 76
Fuegos 5 a gas 5 a gasReferencia de tipo P752 P752Tensión/Frecuencia (V/Hz) 230/50 230/50Potencia eléctrica instalada (W) — Quemador semirápido 1 1Quemador rápido 2 2Quemador auxiliar 1 1Quemador doble coronaQuemador peceraPotencia gas instalada:- G20/20 mbar (kW)*- G30/28-30 mbar (g/h)Encendido electrónico*Dispositivo de siguridad gasDimensión producto (a x p) mm.Grado de protecciónClase	—	—
	11,5835síSi695x510—3.3	11,5835síSi695x510
Fig. 1

* Sólo en algunos modelos
** Predisposición de fábrica
ES cat. IIaH3 +

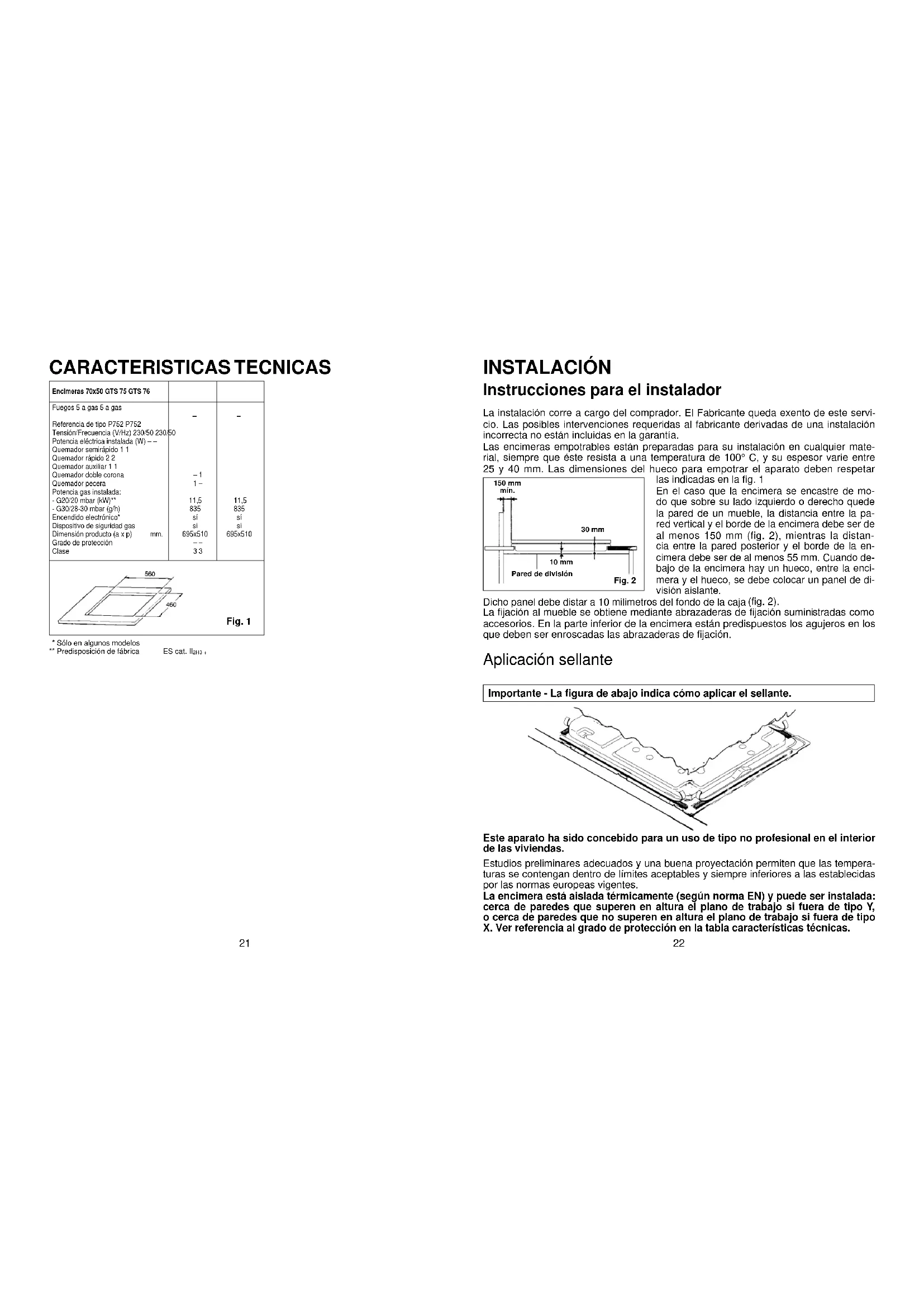

INSTALACIÓN

Instrucciones para el instalador

La instalación corre a cargo del comprador. El Fabricante queda exento de este servicio. Las posibles intervenciones requeridas al fabricante derivadas de una instalación incorrecta no están incluidas en la garantía.

Las encimeras empotrables están preparadas para su instalación en cualquier material, siempre que éste resista a una temperatura de 100° C, y su espesor varie entre 25 y 40 mm. Las dimensiones del hueco para empotrar el aparato deben respetar

150 mm mín. 30 mm 10 mm Pared de división Fig. 2

En el caso que la encimera se encastre de modo que sobre su lado izquierdo o derecho quede la pared de un mueble, la distancia entre la pared vertical y el borde de la encimera debe ser de al menos 150 mm (fig. 2), mientras la distancia entre la pared posterior y el borde de la encimera debe ser de al menos 55 mm. Cuando debajo de la encimera hay un hueco, entre la encimera y el hueco, se debe colocar un panel de división aislante.

Dicho panel debe distar a 10 milímetros del fondo de la caja (fig. 2).

La fijación al mueble se obtiene mediante abrazaderas de fijación suministradas como accesorios. En la parte inferior de la encimera están predispuestos los agujeros en los que deben ser enroscadas las abrazaderas de fijación.

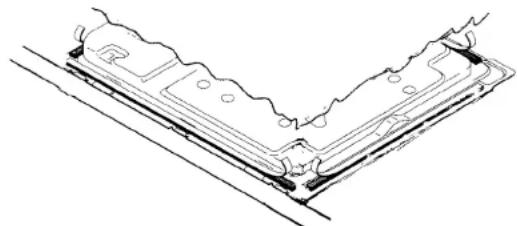

Aplicación sellante

Importante - La figura de abajo indica cómo aplicar el sellante.

Este aparato ha sido concebido para un uso de tipo no profesional en el interior de las viviendas.

Estudios preliminares adecuados y una buena proyectación permiten que las temperaturas se contengan dentro de límites aceptables y siempre inferiores a las establecidas por las normas europeas vigentes.

La encimera está aislada térmicamente (según norma EN) y puede ser instalada: cerca de paredes que superen en altura el plano de trabajo si fuera de tipo Y, o cerca de paredes que no superen en altura el plano de trabajo si fuera de tipo X. Ver referencia al grado de protección en la tabla características técnicas.

Instrucciones para el instalador

Local de instalación

La utilización de un aparato de cocción a gas produce calor y humedad en el local donde está instalado. Asegure una buena ventilación del local manteniendo abiertos los orificios de ventilación natural o instalando una campana de aspiración con canal de descarga (Fig. 3-4). Una utilización intensiva y prolongada del aparato puede necesitar una ventilación adicional, por ejemplo la abertura de una ventana o una ventilación más eficaz aumentando la potencia de aspiración mecánica si existe.

En el caso en que el aparato no estuviera dotado de dispositivo de seguridad, la toma de ventilación de la fig. 3 deberá ser de 200 cm² mínimo.

En caso que no fuera posible instalar la campana es necesario el empleo de un electroventilador aplicado a la pared externa o a la ventana del ambiente siempre que existan en el local las aberturas para la entrada de aire.

Este electroventilador debe tener una capacidad que permita, para un ambiente de cocina, un recambio horario de aire de 3-5 veces su volumen. El instalador debe cumplir las normas en vigor.

min. 100 cm² Fig. 3

Enlace (parte eléctrica)

Controlar los datos indicados sobre la tarjeta del aparato, ubicada en la parte inferior externa del mismo, y asegúrese que la tensión nominal de red y potencia disponibles sean las adecuadas para su funcionamiento.

Antes de efectuar la conexión, verificar la eficiencia de la instalación de toma de tierra. La toma de tierra del aparto es obligatoria por Ley. La Casa Constructora declina toda responsabilidad por eventuales daños a personas o a cosas derivadas de una falta de observación de esta norma.

Para eventuales modelos desprovistos de enchufe, montar sobre el cable un enchufe normalizado que esté en condiciones de soportar la carga indicada en la tarjeta. El conductor de tierra del cable se distingue por los colores amarillo verde.

En caso que se desee realizar una conexión fija a la red, se deberá interponer, entre el aparato y la red un dispositivo omnipolar de interrupción con distancia de los contactos de al menos 3 mm.

En caso de sustitución del cable de alimentación, el conductor de tierra (amarillo-verde), debe obligatoriamente medir cerca de 10 mm. más respecto a los conductores de línea. Utilizar exclusivamente un cable de goma tipo H05RR-F.

La sección de los cables pequeños debe ser de 1,5 mm² por producto con elemen-

tos calentadores eléctricos, y 0,75 mm ^2 para los otros productos. Además, el diámetro externo máximo del cable no debe ser mayor de 7 mm.

RED DE ALIMENTACION ELECTRICA LINEA L TIERRA NEUTRON MARRON AMARILLO/VERDE AZUL CABLE DE ALIMENTACION

Declaración de conformidad. Este aparato, en las partes destinadas a estar en contacto con sustancias alimentarias, cumple la prescripción de la dir. CEE 89/109.

CE Aparato conforme con las directivas europeas 89/336/CEE, 90/396/CEE, 73/23/CEE y sucesivas modificaciones.

Enlace (parte a gas)

En el plano de trabajo se indica, con tarjetas expresas, el tipo de gas para el cual el aparato está preparado.

Se puede igualmente utilizar otros tipos de gas tras realizar unas simples adaptaciones. a) Conexión a la alimentación

— La conexión del aparato a la tubería o a la bombona del gas deberá ser efectuada como prescrito por las Normas en vigor, sólo tras asegurarse que es adecuado para el tipo de gas con el que será alimentado. En caso contrario realizar las operaciones indicadas en el apartado «Adaptación a los distintos tipos de gas».

Para el caso de alimentación con gas líquido, de bombona, utilizar reguladores de presión conformes con las Normas en vigor.

Importante: para un funcionamiento seguro, para un adecuado uso de la energía y mayor duración del aparato, asegúrarse que la presión de alimentación respete los valores indicados en la tabla de pág. 26.

— Enlace con tubo rígido (ver instrucciones pag. 29)

El enlace a la instalación gas debe ser efectuado de manera de no provocar solicitaciones de ningún género al aparato.

— Enlace con tubo flexible de acero (ver instrucciones pag. 29)

El enlace de entrada del gas al aparato está fileteado 1/2 gas macho cilíndrico. Utilizar exclusivamente tubos y guarniciones de aguante conformes con las normas

en vigor.

La puesta en marcha de dichos tubos debe ser efectuada de manera que su longitud, en condiciones de máxima extensión, no sea mayor de 2000 mm.

Importante: terminada la instalación controle el perfecto aguante de todos los enlaces utilizando una solución de jabón y nunca una llama. Asegrese además que el tubo flexible no puede estar en contacto con una parte móvil del modulo de encastre (ej. cajón) y que no sea colocado en lugares donde pueda ser dañado.

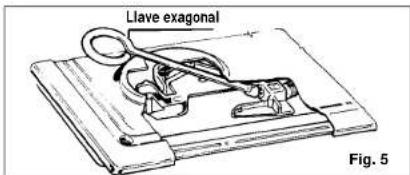

Adaptación a los distintos tipos de gas

Para adaptar el plano a un tipo de gas distinto de aquél para el cual está predisuesto, realizar, por orden, las siguientes operaciones.

— asportar la rejilla y el quemador

— introducir una llave hexagonal de tubo dentro del soporte quemador (fig. 5). (La llave hexagonal se suministra como accesorio de la encimera).
— Desenroscar el inyector y sustituirlo con el indicado para el tipo de gas disponible (ver tabla consumos gas).

Una vez efectuada la nueva regulación gas sustituya sobre el cáter de su aparato la vieja etiqueta de ajuste con la correspondiente al nuevo gas, dada en dotación.

Llave exagonal Fig. 5

REGULACION QUEMADORES

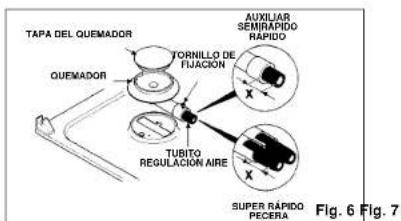

Carburación de las llamas

Para obtener el máximo rendimiento de los quemadores, es necesaria una exacta regulación de la carburación. Una buena llama debe ser delineada y sin puntas amarillas (fig. 7/B); en caso de exceso de aire la llama es clara y corta (fig. 7/C), en caso de defecto de aire la llama está mal delineada y termina con una punta amarilla (fig. 7/A): en estos casos es preciso regular la carburación: recogiendo el tubito de regulación aire (fig. 6) en el interior del tubo del quemador en caso de defecto de aire, o extrayéndolo en caso de exceso de aire. Para poder posicionar el tubito para la regulación del aire se debe aflojar el tornillo de fijación. Una vez realizada la regulación el tornillo debe ser bloqueado.

Para cuota «X» ver tabla adjunta

TAPA DEL QUEMADOR QUEMADOR TORNILLO DE FUJACION TUBITO REGULACION AIRE SUPER RÁPIDO PECERA AUXILIAR SEMIRAPIDO RAPIDO Fig. 6 Fig. 7

A B C

Tabla consumos gas 1W = 0,860 kcal/h
Cuota X en función

		G30/G31	G20/G25	G20/G30/G31	1 G25					G20 G30 G25 G31
Quenador en funcionamiento	∅ tobera 1/100 mm	∅ tobera 1/100 mm	Qn kW	Ih G20	g/h G30	g/h G31	Qn kW	Ih G25	Qmin. kW	regulación aire	regulación aire	regulación aire	regulación aire
rapidio mijrose	120	80	2,65	252	193	189	2,5	277	0,570	4 mm	2 mm	4 mm	5 mm
dobie corona	2x94	2x65	3,3	314	238	236	3,1	343	0,900	13 mm	0 mm	13 mm	15 mm
semirápota	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
auxiliar	80	54	1,1	105	80	79	1,35	116	0,250	6 mm	4 mm	6 mm	6 mm
peora	2x94	2x65	3,3	314	238	236	3,1	343	0,900 G30 1 G20/G25	15 mm	0 mm	15 mm	15 mm
rápdo	127	84	2,95	281	215	211	2,8	310	0,570	4 mm	2 mm	4 mm	5 mm

Regulación del mínimo de la llama

Encender los quemadores colocando el grifo en posición de mínimo y soltar el mando (extraíble al estar montado sólo por presión).

Con un pequeño destornillador, actuar sobre el tornillo de regulación del grifo (fig. 8), en sentido antihorario para aumentar la capacidad del gas, en sentido horario para disminuirla, hasta obtener una llama larga 3 ó 4 mm.

Para el empleo de gas GPL (en bombona) enroscar el by-pass en sentido horario hasta el final.

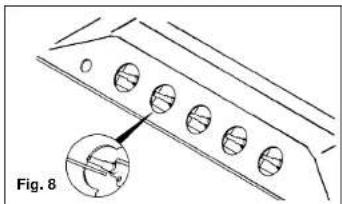

Tornillo regulación mínimo grifo

Tornillo de regulación con cabeza a corte posicionada en el lado del grifo

Fig. 8

INSTRUCCIONES DE USO

Uso de los quemadores

Para encender los quemadores de la encimera, acercar una llama al quemador, pulsar y girar en sentido antihorario el mando correspondiente, hasta la posición de máximo. Si los quemadores no se han utilizado durante unos días esperar algunos segundos antes del encendido para permitir al aire existente en los tubos de salir.

Para aparatos dotados con encendido electrónico, es suficiente con presionar y girar el mando hasta la posición indicada con la estrella ★.

Una vez encendido el quemador, se podrá girar el mando hasta la posición deseada, distinta a la posición de encendido.

El generador de encendido es de tipo descarga repetitiva.

En el caso de no encenderse el quemador en el 1er intento, se deberá mantener el mando en la posición de encendido durante un tiempo máximo de 5 segundos, si accidentalmente continua sin encenderse el quemador, se deberá reanudar la operación de nuevo.

Algunos modelos disponen de grifos con válvula que interrumpen automáticamente el flujo de gas en caso de apagón accidental de la llama. En estos modelos para encender los quemadores:

— Pulsar y girar el mando en la posición de encendido ★

— Mantener el mando pulsado a fondo durante unos 5-6 segundos.

Transcurrido dicho tiempo, que da la posibilidad al dispositivo de seguridad de conectarse, la llama resultará permanente.

ATENCIÓN: Una vez se haya limpiado la encimera asegúrese que el quemador esté bien alojado y no interfiera con la bujía de encendido.

Para una mejor utilización de los quemadores, se recomienda usar ollas con el fondo plano de diámetro adecuado al quemador preseleccionado:

— auxiliar 12 cm.

— semirápido de 12 a 18 cm. — rápido de 18 a 24 cm.

— doble corona de 24 a 28 cm.

— pecera de 26 a 28 cm.; olla rectangular max 210x370 mm. - min. 150x290 mm.

En caso de cazuelas u ollas de pequeño diámetro (cafeteras, teteras, etc.), se deberá utilizar una rejilla de reducción (en dotación para algunos modelos) y se deberá regular la potencia del quemador interesado asegurándose que la llama lame el fondo de la cazuela sin sobresalir. La utilización de dicha reducción es consentida sobre el quemador semirápido.

No se consiente el uso de cazuelas con fondo cóncavo o convexo.

ADVERTENCIA: En caso de una extinción accidental de las llamas del quemador, cerrar el mando y no reintentar el encendido hasta transcurrido al menos 1 minuto.

Antes de cerrar la tapa, para salvaguardar el cristal templado de excesivos saltos térmico, es indispensable esperar a que las placas eléctricas y los quemadores se hayan enfriado.

Quemador mijorose: el platillo difusor de calor, que se posiciona solamente sobre el soporte del quemador derecho, consiente una cocción particularmente delicada. Extragendo el platillo, es posible utilizar el quemador en modo clásico.

MANUTENCION Y LIMPIEZA

Advertencias importantes

Antes de efectuar cualquier operación de despiece, se debe desconectar el enchufe de la toma de corriente o quitar la corriente por medio del interruptor general de la instalación eléctrica.

Antes de efectuar la limpieza es necesario esperar a que el aparato se enfrie: desinserte entonces la conexión eléctrica desenchufando o quitando la alimentación por medio del interruptor general.

Lavar las partes esmaltadas, barnizadas o cromadas, con agua templada y jabón o detergente líquido no corrosivo.

Para las partes de acero usar alcohol o las específicas soluciones existentes en el mercado. Para paneles y perfiles de aluminio, usar algodón o un paño impregnado de aceite de vaselina o de semillas. Limpiar y pasar con el alcohol.

Durante las operaciones de limpieza no utilizar nunca: abrasivos, detergentes corrosivos, lejía o ácidos.

Evitar dejar sobre las partes esmaltadas, barnizadas o de acero inox sustancias ácidas o alcalinas (zumo de limón, vinagre, etc).

Los quemadores se limpian con agua enjabonada: si se desea conferirles su original brillo, es suficiente limpiarlos con productos específicos para aleaciones de aluminio.

Tras cada limpieza secar perfectamente los quemadores y volver a colocarlos en en sus sedes.

Es indispensable controlar que el montaje se realice de forma perfecta, ya que un incorrecto posicionamiento de los componentes puede ser causa de graves anomalías en la combustión.

Este aparato deberá ser destinado sólo al uso para el cual ha sido concebido, es decir la cocción de uso doméstico. Cualquier otro uso se debe considerar impropio y portanto peligroso.

El contractor no puede ser considerado responsable de eventuales daños derivados de usos impropios, erroneos e irracionales.

Lubrificación de los grifos gas

En el caso que un grifo de gas se endureciera, es necesario desmontarlo, limpiarlo cuidadosamente con gasolina y untarlo con un poco de grasa especial y resistente a altas temperaturas.

Las operaciones a realizar son las siguientes:

— desconectar el enchufe de la toma de coriente, cerrar el grifo de alimentación gas de la red de distribución o de la bombona.

— extraiga los mandos y la placa desenroscando los tornillos situados bajo los quemadores individuales y en el interior de los soportes rejilla.

— Desenroscar los dos tornillos que bloquean la brida de cabeza.

— Quitar la brida de cabeza y el muelle antagonista de la vara del mando.

— Quitar el cono de regulación gas, limpiarlo con gasolina, untarlo con un poco de grasa para altas temperaturas teniendo cura de non obstruir los agujeros de paso del gas.

— Volver a montar todas las piezas verificando que el muelle y el perno de rotación del cono montado sobre la vara del mando, estén perfectamente en su sitio.

Asistencia Técnica

Antes de llamar al servicio de Asistencia Técnica

En caso de fallido funcionamiento de la encimera le aconsejamos que:

— verifique que el enchufe esté bien introducido en la toma de corriente; — verifique que el flujo de gas sea regular.

En caso de no individuar la causa del mal funcionamiento:

apaque el aparato, no lo manipule y llame al Servicio de Asistencia Técnica.

El aparato está dotado de un certificado de garantía que le permite disfrutar del Servicio Asistencia Técnica gratuitamente, salvo el pago de un derecho fijo de llamada, para el periodo de un año desde la fecha de compra.

Recuerde enviar la parte A del certificado de garantía, para la necesaria convalidación, dentro de los 10 días siguientes a la fecha de compra.

La parte B deberá conservarla, debidamente rellenada, para ser exhibida al Servicio Asistencia Técnica, en caso de necesidad de intervención, junto con el recibo fiscal entregado por el vendedor en el momento de la compra.

INSTRUCCIONES PARA EL MONTAJE A LA ENCIMERA DE LA JUNTA ALIMENTACION GAS

Las instrucciones van dirigidas al personal autorizado a la instalación del aparato en conformidad con las normas en vigor. Cualquier intervención debe ser realizada con el aparato desconectado eléctricamente.

SECUENCIA DE LAS OPERACIONES DE MONTAJE

Para el montaie de la iunta son necesarias n. 2 llaves hexagonales de 17 y 23 mm

A B C 1/2 GAS CILINDRICO

1) Enroscar las partes en la secuencia ilustrada
A) Tubación rampa B) Guarnición
C) Junta orientable

2) Cerrar fuertemente las juntas utilizando las llaves hexagonales teniendo en cuenta de orientar la junta en la dirección deseada antes de cerrar a fondo.

3) Conectar la junta C a la red de alimentación gas a través de tubo rigido de cobre o flexible de acero

MUY IMPORTANTE

Para agilizar la instalación y para evitar riesgos de pérdidas de gas, se acon- seja enlazar el tubo del gas en la secuencia abajo indicada:

- antes sobre la junta de la encimera

- sucesivamente sobre la junta de la red de alimentación.

La inversión de esta secuencia podría crear problemas de aguante de gas entre tubo y encimera.

AL TERMINO DE LA INSTALACION ASEGURARSE SIEMPRE DEL AGUANTE DEL CONJUNTO UTILIZANDO UNA SOLUCION JABONOSA

La Casa Constructora no responde de posibles inexacitudes imputables a errores de imprenta o transcripción, contenidas en el presente opúscolo. Se reserva de aportar a los propios productos las modificaciones que considere necesarias o útiles, también en el interés del usuario, sin perjudicar las características de funcionalidad y seguridad.

TECHNICAL CHARACTERISTICS

Cooking hobs 70x50 GTS 75 GTS 76
Burners 5 gas 5 gas
Reference type P752 P752	-	-
Supply Voltage (V/Hz) 230/50 230/50
Installed electric power (W) -	-
Medium burner	1	1
Large burner	2	2
Small burner	1	1
Double ring burner	-	1
Fish burner	1	-
Power of gas installed:
- G20/20 mbar (kW)* 11,5	11,5
- G30/28-30 mbar (g/h)		835
Electric ignition*		yes
Gas safety device		yes
Product size mm.		695x510
Degree protection		-
Class		3

560 460 Fig. 1

— semi-rápido de 12 a 18 cm. — rápido de 18 a 24 cm.

— duplo de 24 a 28 cm

— para peixe de 26 a 28 cm.; panela rectangular máx 210x370 mm - min. 150x290 mm
