MANUAL DE UTILIZADOR SC550SND SCHNEIDER

1. Começar....44
2. Vista geral do controlo remoto....44
3. Controlo remoto....45
4. Posicionamento e montagem da soundbar....46
5. Ligação do subwoofer....48
6. Ligações TV....48
7. Ligação elétrica ....50
8. Operações gerais....50
9. Funcionamento com Bluetooth....51
10. Especificação....52
11. Resolução de problemas....53

AUX: ......VERDE (sólido)

BLUETOOTH: ......AZUL (sólido)

ÓPTICA: ....NARANJA (sólido)

HDMI ARC: ....NARANJA (parpadeante)

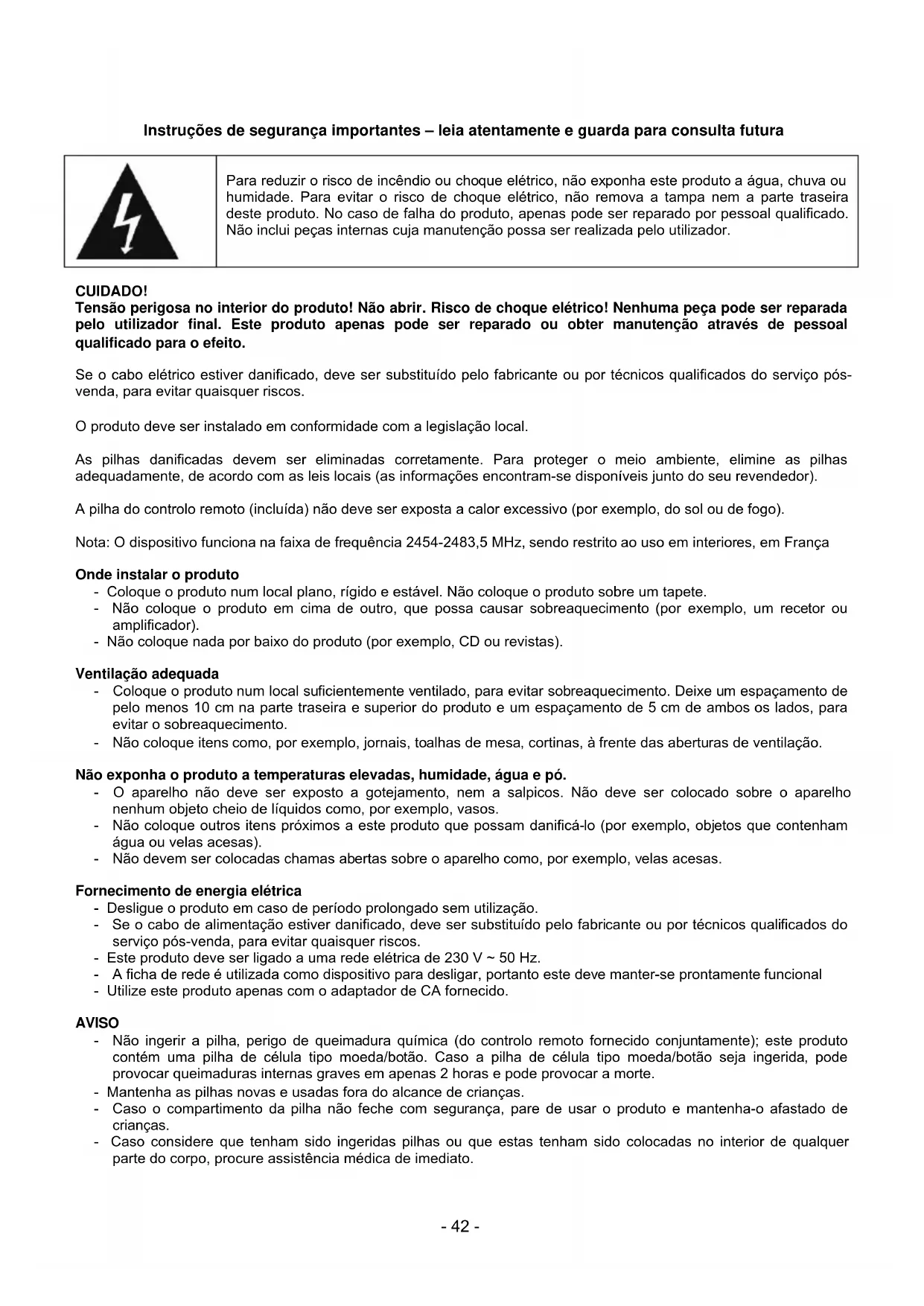

Para reduzir o risco de incêndio ou choque elétrico, não exponha este produto a água, chuva ou humidade. Para evitar o risco de choque elétrico, não remova a tampa nem a parte traseira deste produto. No caso de falha do produto, apenas pode ser reparado por pessoal qualificado. Não inclui peças internas cuja manutenção possa ser realizada pelo utilizador.

CUIDADO!

Tensão perigosa no interior do produto! Não abrir. Risco de choque elétrico! Nenhuma peça pode ser reparada pelo utilizador final. Este produto apenas pode ser reparado ou obter manutenção através de pessoal qualificado para o efeito.

Se o cabo elétrico estiver danificado, deve ser substituído pelo fabricante ou por técnicos qualificados do serviço pós-venda, para evitar quaisquer riscos.

O produto deve ser instalado em conformidade com a legislação local.

As pilhas danificadas devem ser eliminadas corretamente. Para proteger o meio ambiente, elimine as pilhas adequadamente, de acordo com as leis locais (as informações encontram-se disponíveis junto do seu revendedor).

A pilha do controlo remoto (incluída) não deve ser exposta a calor excessivo (por exemplo, do sol ou de fogo).

Nota: O dispositivo funciona na faixa de frequência 2454-2483,5 MHz, sendo restrito ao uso em interiores, em França

Onde instalar o produto

• Coloque o produto num local plano, rígido e estável. Não coloque o produto sobre um tapete.
• Não coloque o produto em cima de outro, que possa causar sobreaquecimento (por exemplo, um recetor ou amplificador).
• Não coloque nada por baixo do produto (por exemplo, CD ou revistas).

Ventilação adequada

• Coloque o produto num local suficientemente ventilado, para evitar sobreaquecimento. Deixe um espaçamento de pelo menos 10 cm na parte traseira e superior do produto e um espaçamento de 5 cm de ambos os lados, para evitar o sobreaquecimento.
• Não coloque itens como, por exemplo, jornais, toalhas de mesa, cortinas, à frente das aberturas de ventilação.

Não exponha o produto a temperaturas elevadas, humidade, água e pó.

• O aparelho não deve ser exposto a gotejamento, nem a salpicos. Não deve ser colocado sobre o aparelho nenhum objeto cheio de líquidos como, por exemplo, vasos.
• Não coloque outros itens próximos a este produto que possam danificá-lo (por exemplo, objetos que contenham água ou velas acesas).
• Não devem ser colocadas chamas abertas sobre o aparelho como, por exemplo, velas acesas.

Fornecimento de energia elétrica

• Desligue o produto em caso de período prolongado sem utilização.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por técnicos qualificados do serviço pós-venda, para evitar quaisquer riscos.
• Este produto deve ser ligado a uma rede elétrica de 230 V \~ 50 Hz.
• A ficha de rede é utilizada como dispositivo para desligar, portanto este deve manter-se prontamente funcional
• Utilize este produto apenas com o adaptador de CA fornecido.

AVISO

• Não ingerir a pilha, perigo de queimadura química (do controlo remoto fornecido conjuntamente); este produto contém uma pilha de célula tipo moeda/botão. Caso a pilha de célula tipo moeda/botão seja ingerida, pode provocar queimaduras internas graves em apenas 2 horas e pode provocar a morte.
• Mantenha as pilhas novas e usadas fora do alcance de crianças.
• Caso o compartimento da pilha não feche com segurança, pare de usar o produto e mantenha-o afastado de crianças.
• Caso considere que tenham sido ingeridas pilhas ou que estas tenham sido colocadas no interior de qualquer parte do corpo, procure assistência médica de imediato.

Declaração de conformidade UE

Por meio deste, a Admea declara que esta soundbar Bluetooth se encontra em conformidade com os requisitos essenciais e outras disposições da Diretiva de Equipamento de Rádio (RED) 2014/53/UE.

O texto integral da declaração de conformidade UE encontra-se disponível no seguinte endereço da Internet: http://www.schneiderconsumer.com

Especificações Técnicas:

Frequência de funcionamento: 2402 MHz a 2480MHz (BT 4.2)

Potência de transmissão RF: 2dBm W (potência por canal)

Ambiente de funcionamento: 0 – 40°C

• Este logotipo, inserido no produto, significa que a reciclagem deste aparelho se enquadra no âmbito da diretiva 2012/19/CE de 4 de julho de 2012, referente a resíduos de equipamentos elétricos e eletrónicos (REEE).
• A presença de substâncias perigosas nos equipamentos elétricos e eletrónicos pode ter consequências potenciais sobre o meio ambiente e a saúde humana, no ciclo de reciclagem deste produto.
• Portanto, no final da sua vida útil, este produto não deve ser eliminado com outros resíduos não recicláveis.
• Como utilizador final, o seu papel é de primordial importância nos ciclos de reutilização, reciclagem e outras formas de valorização deste equipamento elétrico e eletrónico. As autoridades locais e revendedores definiram procedimentos especiais para a recolha e reciclagem deste produto.
• O utilizador tem a obrigação de usar os sistemas de recolha seletiva, implementados pelas autoridades locais.

1. Começar

O que se encontra incluído na embalagem?

Cabo de alimentação CA

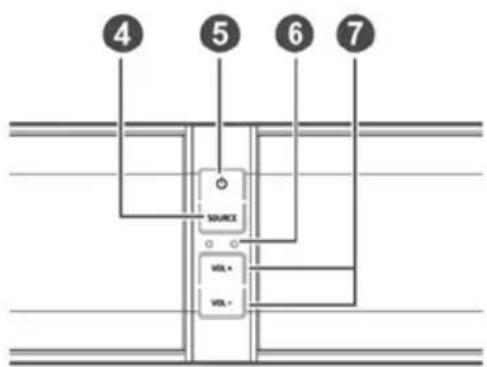

1. Vista geral do controlo remoto


1. Altifalantes
2. Sensor do controlo remoto
3. Parafusos do suporte de parede
4. Botão FONTE

Selezione uma entrada de fonte entre ÓTICA, AUX, BT, HDMI ARC

1. Botão

Alterna na soundbar ou alterne para o modo EM ESPERA

1. Indicadores LED

• VERMELHO: EM ESPERA
• VERDE: AUX
• AZUL: BT (Bluetooth)
• LARANJA: ÓTICA
• A LUZ COR-DE-LARANJA PISCA: HDMI ARC

1. Botões VOL+/VOL-

Permite aumentar/diminuir o nível de volume.

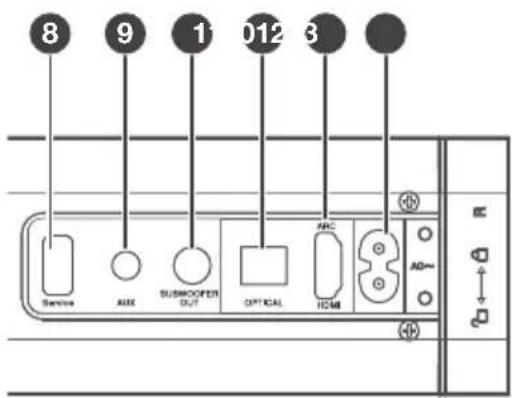

A tomada USB destina-se apenas a manutenção.

1. Tomada AUX

Permite ligar a dispositivo áudio externo.

1. Tomada de SAÍDA DO SUBWOOFER

Ligar apenas ao subwoofer

1. Tomada ÓTICA

Permite ligar a dispositivo áudio externo.

1. Tomada HDMI ARC

Permite ligar a TV compatíveis com ARC.

1. Tomada CA\~

Permite ligar ao cabo de alimentação fornecido

8 9 1 012 3 Service AUX SUSMOOFER OUT OPTICAL ARC HDMI ADm +

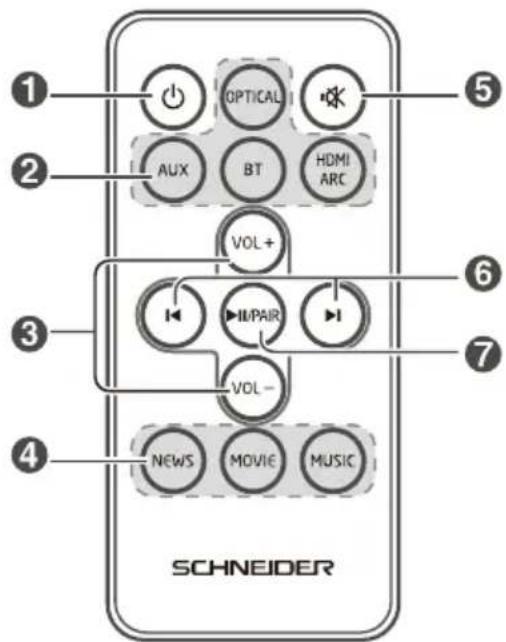

3. Controlo remoto

1 2 3 4 SCHNEIDER OPTICAL AUX BT HDMI ARC VOL+ IL/PAIR VOL- NEWS MOVIE MUSIC 5 6 7

1 : Permite ligar/desligar a unidade

2 ÓTICA, AUX, BT, HDMI ARC (botões de for Permite selecionar entradas de fontes de áudio.

3 VOL+/VOL-:

Permite aumentar/diminuir o nível de volume.

4 NOTÍCIAS, CINEMA, MÚSICA (botões EQ):

Permite selecionar um efeito EQ.

5 : Permite silenciar ou retomar o som.

6 I◄/►I: Permite passar à faixa anterior/seguinte durante a reprodução via Bluetooth.

7 ▶II/EMPARELHAR: Permite colocar em pausa/retomar a reprodução para reprodução via Bluetooth.

Mantenha premido para ativar a função de emparelhamento ou desligar o dispositivo emparelhado por Bluetooth, em modo Bluetooth.

Primeira utilização:

Foi pré-instalada na unidade uma pilha de lítio CR2025. Remova a aba de proteção para ativar a pilha do controlo remoto.

Substituir a pilha do controlo remoto

1. Puxe o tabuleiro da pilha e retire a pilha antiga.
2. Coloque uma pilha CR2025 nova no tabuleiro da pilha, com a polaridade correta (+/-), conforme indicado.
3. Volte a introduzir o tabuleiro da pilha na ranhura.

4. Posicionamento e montagem da soundbar

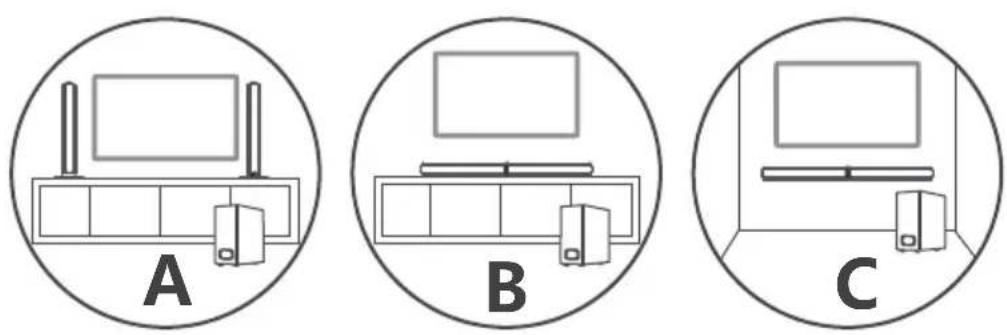

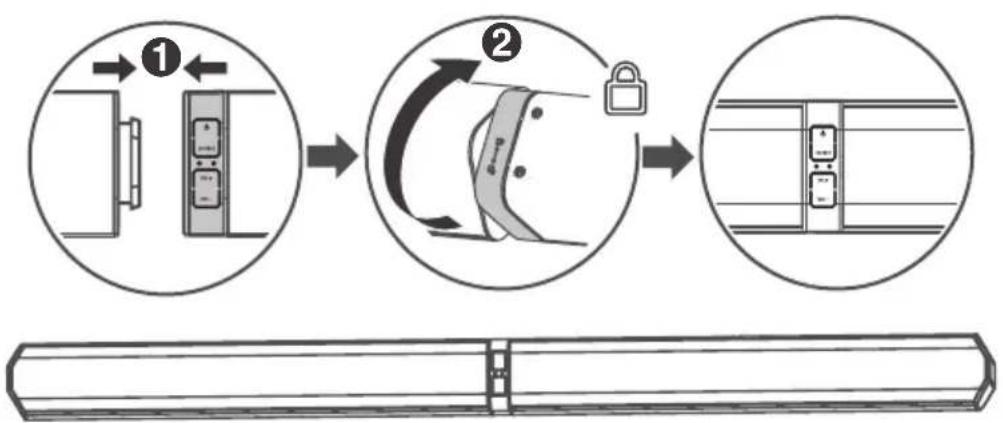

Posicionamento da soundbar

Esta unidade pode ser utilizada como uma única soundbar ou com altifalantes com 2 colunas. Sugere-se que posicione a unidade de acordo com as opções seguintes:

Montagem em suporte da soundbar (opção A)

Montagem horizontal da soundbar (opção B)

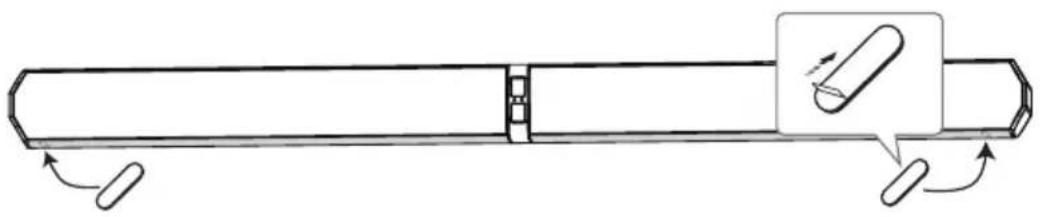

Instalação dos pés de borracha

Certifique-se de que a superfície se encontre limpa antes de introduzir o pé de borracha na parte inferior da unidade.

1. Vire a unidade ao contrário.
2. Remova o papel de proteção do pé de borracha.
3. Cole o pé de borracha na parte inferior da unidade, conforme mostrado na imagem abaixo.

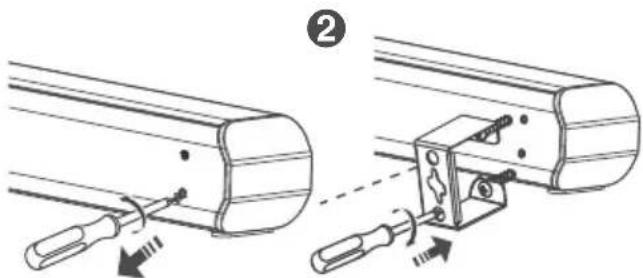

Montagem em parede (opção C)

① Retire os parafusos da unidade principal.
② Fixe os suportes de parede na unidade principal, com os parafusos retirados da unidade principal.

1

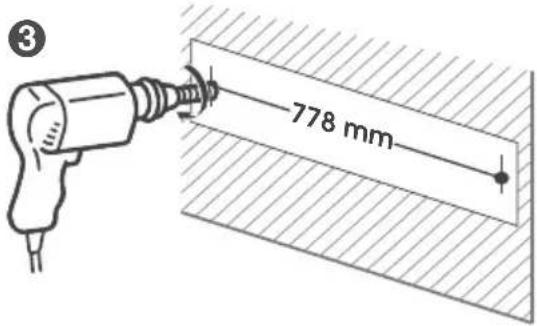

③ Perfure 2 orifícios paralelos (cada um com ∅ 3-8 mm, em conformidade com o tipo de parede) na parede. A distância entre os orifícios deve ser de 778 mm.

778 mm

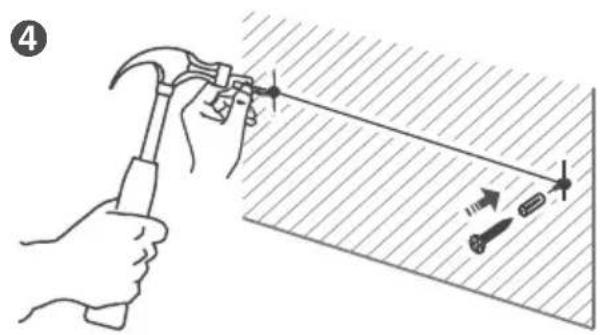

④ Fixe firmemente 1 cavilha em cada orifício, na parede, se necessário.

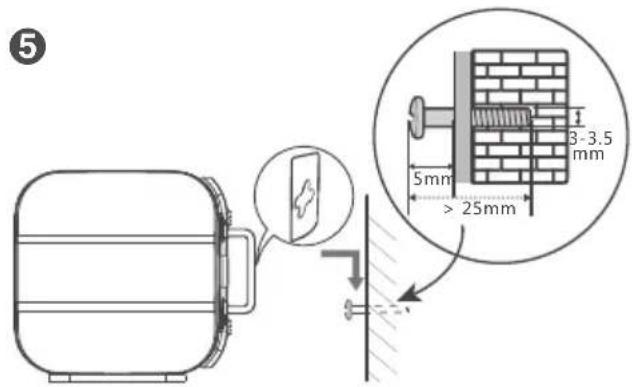

⑤ Deixe uma folga de 5 mm entre a parede e a cabeça do parafuso. Eleve a unidade através dos suportes de parede fixos, acima das cabeças dos parafusos, e encaixe na posição pretendida.

1. A instalação deve ser realizadas apenas por pessoal qualificado. Uma montagem incorreta pode provocar ferimentos graves e danos à propriedade (se pretende instalar este produto por conta própria, verifique se há instalações como, por exemplo, cablagem elétrica e canalizações, que possam estar embutidas na parede). É responsabilidade do instalador verificar se a parede poderá suportar com segurança a carga total da unidade e dos suportes de parede.
2. São necessárias ferramentas adicionais (não incluídas) para a instalação.
3. Não aperte demasiado os parafusos.
4. Guarde este manual de instruções para consulta futura.
5. Utilize um localizador eletrónico para verificar o tipo de parede antes de perfurar e montar.

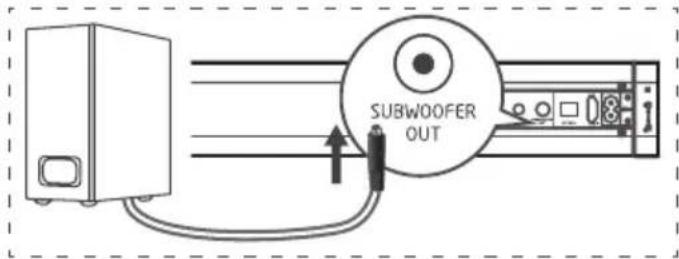

5. Ligação do subwoofer

Ligue o cabo do altifalante do subwoofer exterior à tomada de SAÍDA DO SUBWOOFER, na parte traseira da soundbar.

AVISO:

A tomada de SAÍDA DO SUBWOOFER da soundbar pode ser ligada apenas ao subwoofer, não a ligue a uma TV, DVD nem a leitor de Blu-ray através do cabo COAXIAL, para o caso de ocorrerem quaisquer danos.

6.1 Ligação a uma TV, DVD, CONSOLA DE JOGOS ou SET-TOP BOX através do cabo áudio RCA 3,5 mm (não fornecido).

NOTA: Certifique-se de que os conectores SOM TV são SAÍDAS de áudio e não ENTRADAS de áudio. Caso sejam ENTRADAS, então, utilize a ligação 5.2

1. Ligue uma extremidade do cabo RCA às tomadas RCA de saída de áudio de TV, DVD ou de CONSOLA DE - JOGOS.
2. Ligue a extremidade de 3,5 mm (pequena) à tomada AUX, na parte posterior da soundbar.

NOTA: Tenha o cuidado de fazer corresponder a ficha VERMELHA à tomada VERMELHA e a ficha BRANCA à tomada BRANCA.

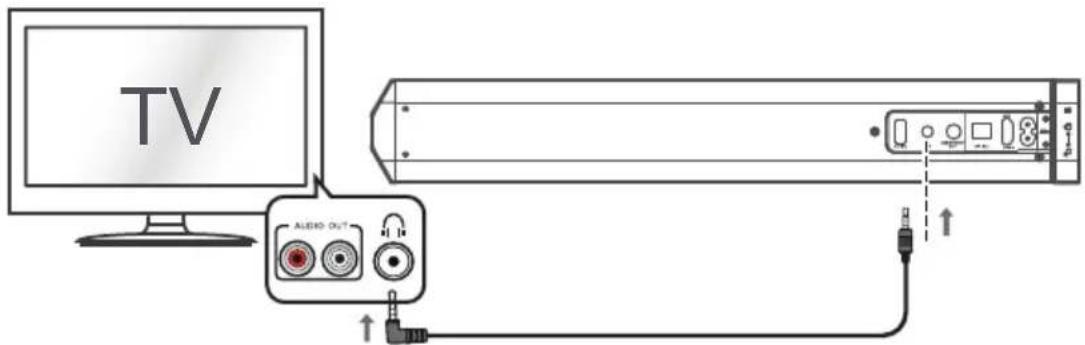

6.2 Ligação a uma TV através de um cabo de áudio de 3,5 mm - 3,5 mm, fornecido.

1. Ligue uma extremidade do cabo de 3,5 mm à tomada de saída áudio dos auscultadores de TV de 3,5 mm.
2. Ligue a outra extremidade do cabo à tomada AUX, na parte posterior da soundbar.

NOTA: Em alguns casos, a saída de volume da soundbar é afetada pelo nível de volume da TV. Neste caso, ajuste o volume da TV para aumentar a saída de áudio da soundbar.

6.3 Ligação DIGITAL a uma TV, DVD ou leitor de Blu-ray através de cabo ÓTICO (não fornecido).

1. Ligue uma extremidade do cabo ÓTICA à tomada de saída ÓTICA de áudio de TV, DVD ou Blu-ray.
2. Remova a tampa protetora da tomada ÓTICA e, em seguida, ligue a outra extremidade à tomada ÓTICA, da parte lateral da soundbar.

NOTA: Pode necessitar de ativar o PCM (Downmix) no seu dispositivo fonte: TV, DVD ou leitor de Blu-ray.

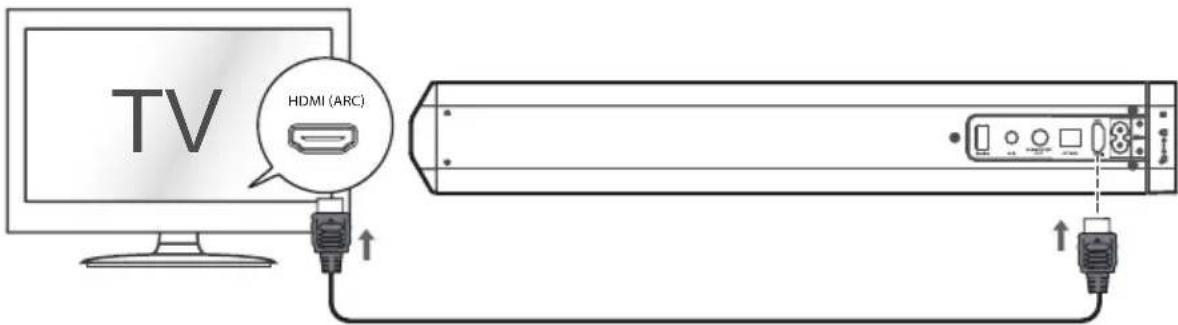

6.4 Ligação a uma TV HDMI ARC compatível através de cabo HDMI de alta velocidade, que suporte a função ARC (não fornecido)

TV HDMI (ARC)

ARC (Audio Return Channel, canal de retorno de áudio)

A função ARC (Audio Return Channel, canal de retorno de áudio) permite-lhe enviar áudio da sua TV compatível com ARC para a sua soundbar, através de uma única ligação HDMI. Para utilizar a função ARC, certifique-se de que a sua TV é compatível com HDMI-CEC e também com ARC, configurando-a em conformidade. Quando configurado corretamente, pode usar o controlo remoto da TV para ajustar a saída de volume (VOL +/- e SILÊNCIO) da soundbar.

1. Ligue uma extremidade do cabo HDMI à tomada de saída HDMI ARC da TV.
2. Ligue a outra extremidade do cabo à tomada HDMI ARC, na parte posterior da soundbar.
3. Prima o botão FONTE repetidamente na unidade ou prima os botões HDMI ARC no controlo remoto, para selecionar HDMI ARC.

NOTA:

1. A sua TV deve suportar HDMI-CEC e ARC e estas funções, HDMI-CEC e ARC, devem estar definidas como Ligada.
2. O método de definição de HDMI-CEC e ARC pode depender da TV. Para mais detalhes acerca da função ARC, consulte o manual de instruções da TV.
3. Certifique-se de que utiliza cabo HDMI compatível com a função ARC.
4. HDMI-CEC é designado por nomes diferentes por fabricantes diferentes; consulte o manual de instruções da sua TV para obter detalhes sobre como configurar as funções HDMI-CEC e ARC.

Importante: A ligação ARC funciona apenas com TV compatível com ARC. As TV apenas com HDMI NÃO são compatíveis. Verifique a sua saída de TV. Caso não indique "ARC", significa que provavelmente não será compatível. Além disso, dependendo do fabricante da TV, apenas uma porta HDMI pode realmente suportar a função ARC.

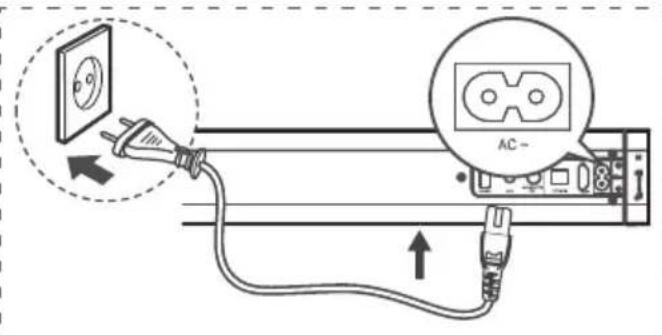

7. Ligação elétrica

1. Certifique-se de que a tensão da fonte de alimentação corresponda à tensão impressa na parte posterior ou inferior da unidade.
2. Antes de ligar o cabo de alimentação CA, certifique-se de que conclui todas as restantes ligações.
3. Ligue o cabo de rede à tomada CA\~ da soundbar e, em seguida, à tomada de rede elétrica.

Operação	Descrição	Estado	LED
EM ESPERA Em espera VERMELHO (fixo)
FONTE	AUX	VERDE	(fixo)
	Bluetooth pronto para emparelhamento	AZUL (pisca)
	Bluetooth emparelhado AZUL (fixo)
	ÓTICA	LARANJA	(fixo)
	HDMI ARC LARANJA (pisca)
VOL+/-	Permite ajustar o volume de som Cor de fonte de entrada atual (pisca duas vezes)
	Volume máximo/mínimo Cor de fonte de entrada atual (pisca três vezes)
CINEMA/MÚSICA/NOTÍCIAS	Permite selecionar efeitos EQ	Cor de fonte de entrada atual (pisca duas vezes)
※	Silêncio Cor de fon	te de entrada atual (pisca)

Modo em espera

1. Prima brevemente o botão ⏻ na unidade ou o botão ⏻ no controlo remoto, para ativar a unidade do modo EM ESPERA.
2. Prima brevemente o botão ⏻ na unidade ou prima o botão ⏻ no controlo remoto para alternar a unidade novamente para o modo EM ESPERA.
   NOTA: Como parte do modo de poupança de energia, a unidade entra em modo EM ESPERA automaticamente, após 15 minutos (aprox.) sem entrada de fonte.

Alternância de entradas

Siga os passos abaixo para alternar as entradas entre: AUX, BT (Bluetooth), ÓTICA, HDMI ARC.

1. Certifique-se de que a soundbar se encontra LIGADA.
2. Prima brevemente o botão FONTE na soundbar ou os botões AUX, BT, ÓTICA, HDMI ARC no controlo remoto, até ver a cor correspondente no indicador.

AUX: ......VERDE (fixo)

BLUETOOTH: ......AZUL (fixo)

ÓTICA: ....LARANJA (fixo)

HDMI ARC: ....LARANJA (pisca)

Ajustar o nível de volume

Prima o botão VOL+/VOL na unidade ou no controlo remoto repetidamente, para aumentar ou diminuir o nível de volume.

Função Silêncio

1. Premir o botão no controlo remoto permite silenciar temporariamente a saída de áudio.
2. Prima ou o botão VOL+/VOL- novamente para retomar a saída de áudio.

Predefinições de efeitos sonoros

Durante a reprodução, prima o botão CINEMA/MÚSICA/NOTÍCIAS no controlo remoto para selecionar efeitos EQ: CINEMA (recomendado para ver filmes), MÚSICA (recomendado para ouvir música), NOTÍCIAS (recomendado para ouvir notícias)

9. Funcionamento com Bluetooth

Emparelhamento de dispositivo Bluetooth

Antes de poder utilizar a soundbar com o seu telemóvel ou outro dispositivo compatível com Bluetooth, terá de emparelhar o dispositivo com a soundbar.

1. Prima brevemente o botão FONTE na unidade ou o botão BT no controlo remoto para selecionar o modo Bluetooth. O indicador Azul pisca lentamente.
2. Ative o seu dispositivo com Bluetooth e selecione o nome de modo 'SC550SND' na respetiva lista de dispositivos Bluetooth.
3. Caso não encontre a soundbar, mantenha premido o botão ▶II/EMPARELHAR no controlo remoto até que o indicador Azul pisque rapidamente e a unidade indique "A emparelhar". O sistema entra em modo de emparelhamento.
4. Seleccione "SC550SND" e introduza "0000" como palavra-passe, se necessário. A unidade emitirá o sinal sonoro "Emparelhado" e o indicador Azul acende-se, fixamente.
5. Reproduza música a partir do dispositivo Bluetooth ligado.

Durante a reprodução, pode:

1. Prima o botão ▶II/EMPARELHAR para colocar em pausa ou retomar a reprodução da faixa selecionada no dispositivo áudio.
2. Prima I◀ ou ▶I para passar para a faixa anterior ou seguinte.

Para desligar a função Bluetooth, é possível:

1. Alternar para outra função na unidade.
2. Desativar a função a partir do seu dispositivo Bluetooth. O dispositivo Bluetooth será desligado da unidade, após o comando de voz "Desligado".
3. Mantenha premido o botão ▶II/EMPARELHAR no controlo remoto.

Operação	Estado	LED
Desligado AZUL (pisca lentamente)
A emparelhar AZUL (pisca rapidamente)
Ligado	AZUL	(fixo)

Nota:

• A distância de funcionamento do Bluetooth é de aproximadamente 10 metros (30 pés). Qualquer obstáculo no caminho entre dispositivos pode reduzir este intervalo.
• Apenas pode ser emparelhado um dispositivo Bluetooth, de cada vez.

• Nem todos os dispositivos com Bluetooth são compatíveis.

• Especificação

Amplificador
Saída de potência 2x15 W
Frequência de resposta 40 Hz - 20 kHz
Sensibilidade de entrada 500 mV
Unidade principal
Fonte de alimentação Entrada: 220 - 240V ~ 50-60 Hz
Consumo de energia 30 W
Consumo de energia em modo de espera	< 0,5 W
Controladores de altifalante de gama completa	Impedância: 8 Ohm, 52 mm (2")Frequência de resposta: 40 Hz - 20 kHz
Dimensões	Horizontal: L818xP60xA60 mmVertical: L100XP426X100 mm
Comprimento do cabo de alimentação CA	1,5 m
Subwoofer com fio
Consumo de energia 30 W
Impedância 6 Ohm, 101,6 mm (4")
Dimensões L150 x P220 x A320 mm
Controlo remoto
Pilha 1 x CR2025
Bluetooth
Compatibilidade com Bluetooth EDR, A2DP, AVRCP
Versão Bluetooth 4.2

11. Resolução de problemas

No caso improvável de dificuldades com o seu aparelho, siga o guia de resolução de problemas abaixo.

PROBLEMA	SOLUÇÃO POSSÍVEL
Sem alimentação	Certifique-se de que a ficha de alimentação está ligada a uma fonte de alimentação e se encontra ATIVA.Certifique-se de que há corrente na tomada de rede.
Sem som	Ao reproduzir a partir da entrada AUX, certifique-se de que a fonte externa está com o volume ativado e a reproduzir uma faixacertifique-se de que o volume está ativado, para nível audível.Na posição AUX, caso a sound bar esteja ligada a uma TV através da saída de auscultadores, certifique-se de que não excede 34 do volume na TV, para eliminar o risco de saturação.Quando reproduzir a partir de entradas ÓTICA/HDMI ARC, as luzes ÓTICA/HDMI ARCPiscam rapidamente; poderá ser necessário definir a saída de fonte DIGITAL para PCM,LPCM, PCM 2Ch estéreo ou PCM downmix, dado que o dispositivo não possui descodificador Dolby.Ao reproduzir a partir da entrada HDMI ARC, a ligação ARC apenas funciona com TV compatível com ARC. TV apenas com HDMI NÃO são compatíveis. Verifique a sua saída de TV. Caso não indique “ARC”, significa que provavelmente não será compatível. Além disso, dependendo do fabricante da TV, apenas uma porta HDMI pode realmente suportar a função ARC.Ao reproduzir a partir da entrada AUX, certifique-se de que a ligação do outro dispositivo é uma saída e não entrada.Dispositivo com Bluetooth não emparelhado. Consulte “Funcionamento com Bluetooth”.
Sem resposta da unidade	Desligue o cabo de alimentação durante 1 minuto e, em seguida, volte a ligá-lo.
O controlo remoto não funciona	Permite reduzir a distância entre o controlo remoto e a unidade principal.Verifique se as pilhas estão instaladas corretamente.Substitua a pilhas.Direcione o controlo remoto diretamente para a soundbar
A unidade desliga-se após 15 minutos	Esta unidade está concebida para entrar em modo EM ESPERA automaticamente, após 15 MINUTOS de inatividade. Prima o botãona unidade ou o botãono controlo remoto para ativar a unidade.
