MANUAL DE UTILIZADOR CMGH31X CANDY

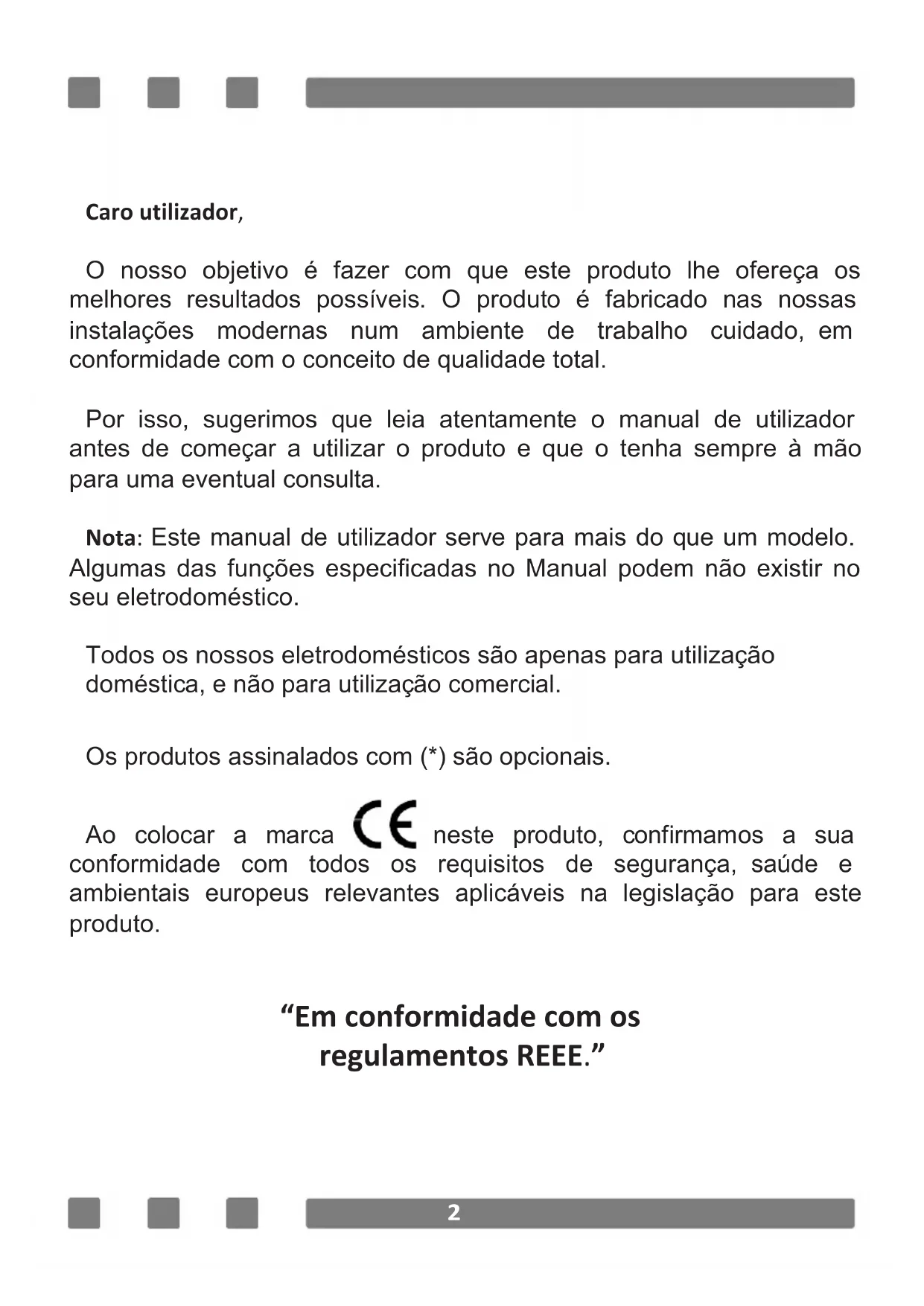

Caro utilizador, O nosso objetivo é fazer com que este produto lhe ofereça os melhores resultados possíveis. O produto é fabricado nas nossas instalações modernas num ambiente de trabalho cuidado, em conformidade com o conceito de qualidade total. Por isso, sugerimos que leia atentamente o manual de utilizador antes de começar a utilizar o produto e que o tenha sempre à mão para uma eventual consulta. Nota: Este manual de utilizador serve para mais do que um modelo. Algumas das funções especificadas no Manual podem não existir no seu eletrodoméstico. Todos os nossos eletrodomésticos são apenas para utilização doméstica, e não para utilização comercial. Os produtos assinalados com (*) são opcionais. Ao colocar a marca neste produto, confirmamos a sua conformidade com todos os requisitos de segurança, saúde e ambientais europeus relevantes aplicáveis na legislação para este produto.

“Em conformidade com os regulamentos REEE.”3

Índice Avisos importantes 4 Ligação elétrica 13 Ligação do gás 14 Apresentação do eletrodoméstico 17 Características técnicas 18 Instalação da placa de cozedura 20 Medidas de corte da bancada 23 Painel de comandos 24 Utilização da placa de cozedura 25 Manutenção e limpeza 28 Deteção e resolução de problemas 29 Regras de manuseamento 30 Eliminação amiga do ambiente 30 Informações contidas na embalagem 304

A instalação e a reparação devem ser sempre feitas por um “CENTRO OFICIAL DE ASSISTÊNCIA TÉCNICA”. O fabricante declina toda e qualquer responsabilidade por operações realizadas por técnicos não autorizados.

Leia atentamente as instruções de funcionamento. Só assim poderá utilizar o eletrodoméstico de uma forma segura e correta.

O eletrodoméstico deverá ser utilizado de acordo com as instruções de funcionamento.

Durante a utilização, mantenha as crianças com uma idade inferior a 8 anos e os animais domésticos afastados do eletrodoméstico.

AVISO: Perigo de incêndio; não deixe materiais em cima da superfície de cozedura.

AVISO: Durante a utilização, tanto o aparelho como os componentes acessíveis do mesmo ficam muito quentes.

As indicações de configuração deste eletrodoméstico estão especificadas na etiqueta. (Ou na placa de características do aparelho)

Quando o grelhador está a ser utilizado, as peças e componentes acessíveis podem ficar quentes. Mantenha as crianças pequenas afastadas.

AVISO: Este aparelho destina-se à cozedura de alimentos. Não deve ser utilizado para outros fins como, por exemplo, aquecer uma divisão.

Para limpar o aparelho, não use máquinas de limpeza a vapor.

NUNCA utilize água para extinguir um incêndio. Desligue o aparelho e, em seguida, abafe a chama com uma tampa ou uma manta anti-fogo.5

Se não for possível supervisioná-las de forma contínua, as crianças com idade inferior a 8 anos devem ser afastadas do aparelho.

Evite sempre tocar nos elementos de aquecimento.

Este aparelho não pode ser operado com um temporizador externo nem com qualquer outro sistema de comando à distância.

Este eletrodoméstico não se destina a ser utilizado por pessoas (incluindo crianças com idade inferior a 8 anos) com capacidades físicas, sensoriais ou mentais diminuídas, ou que não disponham da experiência e dos conhecimentos necessários, a menos que a supervisão seja assegurada por uma pessoa responsável e lhes sejam explicados os perigos inerentes à utilização do eletrodoméstico.

Este produto destina-se apenas a uma utilização doméstica.

Nunca deixe as crianças brincarem com este eletrodoméstico. Crianças sem supervisão não devem nem limpar, nem fazer a manutenção deste aparelho.

Mantenha o aparelho e o cabo de alimentação de energia afastados das crianças com idade inferior a 8 anos.

Mantenha os materiais inflamáveis como cortinas, tecidos, papel etc. afastados do eletrodoméstico antes de o começar a usar. Não coloque materiais inflamáveis em cima ou dentro do aparelho.

Mantenha os canais de ventilação abertos.

Não aqueça latas fechadas nem jarros de vidro. A pressão pode fazer explodir estes objetos.6

Não utilize o aparelho sob o efeito de medicação e/ou de álcool pois tal poderá afetar a sua capacidade de julgamento.

A seguir a cada utilização do forno, verifique se a unidade está desligada.

Cuidado ao usar álcool nos seus cozinhados. O álcool evapora a altas temperaturas e pode causar um incêndio se entrar em contacto com superfícies quentes.

Se o eletrodoméstico tiver uma avaria ou danos visíveis, não use o aparelho.

Não coloque objetos em cima da placa a que as crianças possam ter acesso.

Os materiais da embalagem são perigosos para as crianças. Por isso, mantenha sempre os materiais da embalagem fora do alcance das crianças.

A alimentação dos eletrodomésticos pode ser desligada se estiver a decorrer algum trabalho de construção em casa. Quando terminar o trabalho, a ligação do aparelho deverá ser feita por um centro de assistência técnica autorizado.

Nunca coloque objectos metálicos como, por exemplo, facas, garfos, colheres ou tampas, sobre a superfície da placa, pois podem aquecer.

Para prevenir o sobreaquecimento, não instale o aparelho por trás de um elemento decorativo.

Desligue o aparelho antes de retirar as proteções. Após a limpeza, instale as proteções de acordo com as instruções.7

O ponto de fixação do cabo deve estar protegido.

CUIDADO: Se o vidro do forno estiver partido, desligue, de imediato, todos os elementos de aquecimento e desligue o aparelho da fonte de alimentação, não toque na sua superfície nem use o aparelho.

O utilizador não deve usar o fogão sozinho. 36. Cuidado ao limpar os queimadores. Pode provocar lesões pessoais.

Uma vez que a placa aquece durante a confeção dos alimentos ou, se mantém quente imediatamente após a mesma, podem ocorrer queimadoras graves devido à temperatura e vapor extremos.

Se não desligar a placa, pode tocar nas superfícies quentes e provocar queimaduras.

Se colocar utensílios muito pesados em cima da placa, estes podem tombar. Pode provocar lesões pessoais.

Após a instalação, é necessário que a placa de cozedura possa ser desligada da tomada, instalada em local acessível, ou, em alternativa, utilizando um interruptor na instalação fixa.8

Ligue o aparelho numa tomada com ligação à terra protegida por um fusível de acordo com os valores especificados na tabela de dados técnicos.

Deve contratar um eletricista devidamente qualificado para fazer a ligação à terra do seu equipamento. A nossa empresa declina toda e qualquer responsabilidade por danos causados pela utilização do produto sem ligação à terra de acordo com o regulamento local.

AVISO: Se a superfície da placa estiver estalada, desligue o aparelho para evitar a possibilidade de choque elétrico.

Nunca lave o aparelho com jato de água ou vertendo água sobre o mesmo. Corre risco de eletrocução.

Nunca toque na tomada com as mãos molhadas. Não puxe pelo cabo de alimentação para o desligar da alimentação de energia.

Desligue a unidade durante a instalação, manutenção, limpeza e reparação.

Certifique-se de que a ficha está bem inserida na tomada de parede para evitar faíscas.

Sempre que o cabo de alimentação de energia (o cabo com a ficha) estiver danificado, deverá ser substituído pelo fabricante ou centro de assistência técnica autorizado ou por um técnico devidamente qualificado para prevenir uma situação de perigo.

Não use cabos cortados ou danificados, nem extensões que não os originais.

Não use máquinas de limpeza a vapor para limpar o aparelho, pois há risco de choque elétrico.9

Certifique-se de que não há líquido ou humidade na tomada onde vai instalar a ficha do aparelho.

Para a instalação é necessário um interruptor omnipolar para desligar a alimentação de energia. A desconexão da fonte de alimentação de energia deverá ser feita através da incorporação de um interruptor ou um fusível na instalação fixa, de acordo com as normas aplicáveis.

O cabo de alimentação de energia (o cabo com a ficha) não deve estar em contacto com as componentes quentes do eletrodoméstico.

Desligue a unidade durante a instalação, manutenção, limpeza e reparação.

O eletrodoméstico está equipado com um cabo do tipo ‘’Y’’.

O interruptor do disjuntor da placa deve ser instalado num local de fácil acesso.

As ligações fixas devem ser ligadas a uma fonte de energia que permita a desconexão omnipolar. No caso dos eletrodomésticos da categoria de sobretensão abaixo de III, o aparelho de desconexão deverá ser ligado a uma fonte de alimentação de energia fixa de acordo com as regras aplicáveis ao código de cablagem.

Não remova os botões de ignição do aparelho. Caso contrário, os cabos sob tensão ficam à vista. Pode haver risco de choque elétrico.10

Este aparelho não está ligado a um dispositivo de evacuação dos produtos da combustão. Este aparelho tem de ser ligado e instalado de acordo com o estipulado no regulamento em vigor. Devem ser consideradas as condições aplicáveis à ventilação.

Quando é utilizado um forno ou fogão a gás, é gerada humidade, gerado calor e produtos de combustão no compartimento em que está instalado. Em primeiro lugar, certifique-se de que a cozinha é bem ventilada quando está a usar o eletrodoméstico e mantenha as aberturas naturais de ventilação ou instale equipamento de ventilação mecânica.

A seguir a uma utilização exaustiva do aparelho, durante um período de tempo prolongado, poderá ser necessária ventilação adicional. Por exemplo, abra uma janela ou ajuste uma velocidade mais elevada de ventilação mecânica, caso seja possível.

Este aparelho só deve ser utilizado em zonas bem ventiladas de acordo com o estipulado no regulamento em vigor. Leia o manual antes de instalar ou utilizar este aparelho."

Antes de posicionar o eletrodoméstico, certifique-se de que as condições locais de abastecimento do gás (tipo de gás e pressão de gás) estão em conformidade com os requisitos do aparelho.

O mecanismo não pode correr por um período superior a 15 segundos. Se o queimador não estiver ligado ao fim de 15 segundos, interrompa o mecanismo e aguarde pelo menos um minuto antes de o tentar acender novamente.11

Todos os tipos de operações a realizar na instalação de gás devem ser realizadas por técnicos devidamente autorizados e qualificados.

Este eletrodoméstico está adaptado para gás natural (GN). Se tiver de utilizar o produto com um tipo de gás diferente, terá de solicitar a respetiva conversão a um centro de assistência técnica autorizado.

Para funcionar correctamente, o exaustor, o tubo do gás e os grampos devem ser substituídos periodicamente de acordo com as recomendações do fabricante, e sempre que necessário.

O gás deverá ter uma boa combustão nestes produtos. Gás com uma boa combustão significa uma chama azul e combustão contínua. Se o gás não tiver uma combustão suficiente, pode gerar monóxido de carbono (CO). O monóxido de carbono é um gás incolor, inodoro e muito tóxico; e mesmo em quantidades reduzidas, pode ter um efeito letal.

Contacte os fornecedores de gás locais para se informar sobre o número de telefone para comunicação de emergências relacionadas com o gás e as medidas a tomar assim que é detetado cheiro a gás.12

O que fazer quando é detetado cheiro a gás

Não use chamas desprotegidas, e não fume.

Não use nenhum interruptor elétrico. (Por exemplo: interruptor ou campainha da porta)

Não use o telefone nem o telemóvel.

Feche todas as válvulas dos eletrodomésticos a gás e os queimadores.

Verifique todas as mangueiras e as respetivas ligações quanto à existência de fugas. Se ainda assim, lhe cheirar a gás, saia de casa e informe os vizinhos.

Contacte os bombeiros a partir de um telefone fora de casa.

Não volte a entrar em casa até que as autoridades esclareçam o sucedido e garantam a sua segurança. Fim a que se destina

Este eletrodoméstico foi exclusivamente concebido para uma utilização doméstica. Não é permitida a utilização comercial deste aparelho.

Esta placa só pode ser utilizada para cozinhar. Não deve ser utilizada para outros fins como, por exemplo, aquecer uma divisão.

O fabricante declina toda e qualquer responsabilidade por quaisquer danos decorrentes de uma utilização inadequada ou irrazoável.

O tempo de vida útil do produto que adquiriu é de 10 anos. Este é período em que o fabricante se responsabiliza pela substituição (disponibilidade) das peças sobressalentes necessárias para o funcionamento do produto, tal como definido.13

As indicações de configuração deste eletrodoméstico estão especificadas na etiqueta ou na placa de características do aparelho.

O aparelho deve ser ligado num fusível apropriado para energia elétrica. Se necessário, recomenda-se que a instalação seja feita por centro de assistência técnica autorizado.

O seu eletrodoméstico está configurado em conformidade com a alimentação de energia de 220-240V 50/60Hz.

Se a rede elétrica principal tiver valores diferentes destes, contacte o centro de assistência técnica autorizado mais próximo de si.

As ligações elétricas do seu eletrodoméstico só deverão ser feitas em fusíveis com um sistema devidamente ligado à terra. Se não houver nenhum fusível disponível no local onde vai instalar o aparelho, contacte, de imediato, o centro de assistência técnica autorizado. A empresa fabricante não é definitivamente responsável por eventuais danos nos fusíveis cuja ligação à terra não foi feita convenientemente e relacionados com o eletrodoméstico.

A ficha do aparelho deve situar-se perto do mesmo para facilitar o acesso ao fusível com ligação à terra sem utilizar uma extensão.

Não deixe o cabo de alimentação do aparelho em contacto com zonas quentes. De igual modo, mantenha-o afastado de arestas e cantos afiados.

Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou pelo respetivo centro de assistência técnica autorizado, ou respetivos técnicos qualificados de forma a evitar uma situação perigosa.

Uma ligação elétrica errada pode originar danos no eletrodoméstico. Neste caso, o seu eletrodoméstico permanecerá fora do âmbito da garantia. A ligação elétrica do eletrodoméstico deverá ser feita por um centro de assistência técnica autorizado. Esquema da ligação elétrica A ligação elétrica do eletrodoméstico deverá ser feita por um técnico autorizado de acordo com o seguinte esquema.

Neutro Terra14 Ligação à rede de gás AVISO: Antes de iniciar qualquer trabalho relacionado com a instalação de gás, desligue a alimentação de gás. Risco de explosão.

Ligue o aparelho à torneira de gás mais direta, e de forma a evitar possíveis fugas. Por segurança, a mangueira utilizada deverá ter um comprimento máx. de 125 cm e mínimo de 40 cm.

Ao fazer o controlo de fugas de gás; nunca use um isqueiro, fósforo,

igarro incandescente ou material inflamável semelhante.

Aplique sabão no ponto de ligação e verifique se faz bolhas. Se houver alguma fuga, vão aparecer bolhinhas de espuma na zona em que aplicou a espuma.

Se a placa for montada num armário ou gaveta destacável, deverá ser montado um painel de proteção do calor com uma abertura mínima de 15 mm por baixo da placa. Para a ligação de LPG; Para a ligação de LPG (cilindro), afixe um serra-cabos metálico na mangueira que sai do cilindro de LPG. Insira uma extremidade da mangueira na entrada do conector da mangueira por trás do aparelho, empurrando a partir do fim, aquecendo a mangueira em água a ferver. De seguida, passe o serra- cabos para a porção final da mangueira e aperte-o com uma chave de fendas. A anilha e o conector da entrada da mangueira necessários para fazer a ligação são os ilustrados na figura abaixo. NOTA: O regulador a montar no cilindro LPG deverá ter 300 mmSS. Conduta de gás principal

Anilha Conetor da entrada da mangueira Serra-cabos metálico Mangueira de ligação ao LPG15

Correto Incorreto Correto Correto AVISO: A mangueira de gás e a ligação elétrica do aparelho não devem passar por zonas quentes, tais como a parte traseira do eletrodoméstico. A mangueira de gás deve ser ligada descrevendo uma volta de ângulo amplo para evitar rasgar.

movimento do aparelho com ligação a gás pode causar fugas de gás. Quanto à ligação de gás natural; AVISO: A ligação de gás natural deve ser feita por um centro de assistência técnica autorizado. No que diz respeito à ligação do gás natural, coloque a anilha na porca na extremidade da mangueira de ligação do gás natural. Para instalar a mangueira na conduta de gás principal, rode a porca. Termine a ligação fazendo o controlo de fugas de gás. Transformação de gás natural para LPG e de LPG para gás natural

Desligue o gás e a eletricidade da placa. Se a placa estiver quente, aguarde até que arrefeça.

Para mudar o injetor, use a chave de fendas com o formato indicado na figura 1.

Tal como observado na figura 2, retire a tampa do queimador e o queimador da placa garantindo, assim, a visibilidade do injetor.

Retire o injetor desapertando com a chave de fendas, tal como demonstrado na figura 3, e substitua-o por um novo.

Conduta de gás principal Anilha Gás natural Mangueira de ligação16

Em seguida, desaperte os interruptores da placa. Faça a instalação rodando o parafuso do meio da torneira do gás com uma chave de fendas pequena, da forma indicada na figura que se segue. Para ajustar o aperto do parafuso, use uma chave de fendas com a dimensão apropriada. Para o LPG, rode o parafuso no sentido dos ponteiros do relógio. Para o gás natural, rode o parafuso uma vez no sentido contrário aos ponteiros do relógio. Na posição baixa, o alcance normal da chama deverá ser de 6-7 mm. No último controlo, verifique se a chama está aberta ou fechada. A montagem do seu eletrodoméstico pode diferir de acordo com o tipo de gás utilizado.

Ventilação da divisão Figura 4 Figura 5 O ar necessário para ocorrer combustão advém do ar que circula na divisão, e os gases emitidos são libertados diretamente na divisão. Para uma utilização segura do produto, uma boa ventilação da divisão constitui uma pré-condição. Se não houver janelas e se a divisão não for devidamente ventilada, deverá ser instalada ventilação adicional. No entanto, se a divisão tiver uma abertura de porta para o exterior, não são necessários orifícios de ventilação. Dimensão da divisão Aberturas de ventilação Inferior a 5 m³ mín. 100 cm² Entre 5 m³ - 10 m³ mín. 50 cm² Superior a 10 m³ não há necessidade Na cave ou adega mín. 65 cm²17

APRESENTAÇÃO DO ELETRODOMÉSTICO

Posições do queimador

Grelha em ferro fundido

Características técnicas Pode utilizar as placas elétricas rodando o botão do painel de comandos que quer utilizar para o nível que pretende. As potências da placa, de acordo com os níveis, são apresentadas na tabela que se segue. Dados Técnicos Nível 1 Nível 2 Nível 3 Nível 4 Nível 5 Nível 6 Placa elétrica com Ø80 mm 200 W 250 W 450 W --- --- --- Placa elétrica com Ø145 mm 250 W 750 W 1000 W --- --- --- Placa elétrica com Ø180 mm 500 W 750 W 1500 W --- --- --- Placa elétrica rápida com Ø145 mm 500 W 1000 W 1500 W --- --- --- Placa elétrica rápida com Ø180 mm 850 W 1150 W 2000 W --- --- --- Placa elétrica com Ø145 mm 95 W 155 W 250 W 400 W 750 W 1000 W Placa elétrica com Ø180 mm 115 W 175 W 250 W 600 W 850 W 1500 W Placa elétrica rápida com Ø145 mm 135 W 165 W 250 W 500 W 750 W 1500 W Placa elétrica rápida com Ø180 mm 175 W 220 W 300 W 850 W 1150 W 2000 W Tensão da rede de energia 220-240 V 50/60 Hz. Injetor, circulação de gás e tabela de potência Dados técnicos do queimador G20,20 mbar G25,25 mbar G20,25 mbar G20,13 mbar G20,10 mbar Gás natural Gás natural Gás natural Gás natural Queimador do wok (3,5) Injetor 1,40 mm 1,28 mm 1,60 mm 1,68 mm Circulação de gás 0,333 m³/h 0,333 m³/h 0,333 m³/h 0,333 m³/h Energia 3,50 kW 3,50 kW 3,50 kW 3,50 kW Queimador do wok (2,5) Injetor 1,15 mm 1,06 mm 1,35 mm --- mm Circulação de gás 0,243 m³/h 0,243 m³/h 0,243 m³/h --- m³/h Energia 2,50 kW 2,50 kW 2,50 kW --- kW Queimador rápido Injetor 1,15 mm 1,10 mm 1,45 mm 1,55 mm Circulação de gás 0,276 m³/h 0,276 m³/h 0,276 m³/h 0,318 m³/h Energia 2,90 kW 2,90 kW 2,90 kW 3,33 kW Queimador semi-rápido Injetor 0,97

Queimador do wok (3,5) Injetor 0,96 mm 0,76 mm 0,96 mm 0,96 mm Circulação de gás 254 g/h 254 g/h 254 g/h 254 g/h Energia 3,50 kW 3,50 kW 3,50 kW 3,50 kW Queimador do wok (2,5) Injetor 0,82 mm 0,73 mm 0,78 mm --- mm Circulação de gás 182 g/h 182 g/h 182 g/h --- g/h Energia 2,50 kW 2,50 kW 2,50 kW --- kW Queimador rápido Injetor 0,85 mm 0,75 mm 0,85 mm 0,85 mm Circulação de gás 211 g/h 211 g/h 211 g/h 201 g/h Energia 2,90 kW 2,90 kW 2,90 kW 2,77 kW Queimador semi-rápido Injetor 0,65 mm 0,60 mm 0,65 mm 0,65 mm Circulação de gás 124 g/h 124 g/h 124 g/h 110,5 g/h Energia 1,70 kW 1,70 kW 1,70 kW 1,50 kW Queimador auxiliar Injetor 0,50 mm 0,43 mm 0,50 mm 0,50 mm Circulação de gás 69 g/h 69 g/h 69 g/h 66,9 g/h Energia 0,95 kW 0,95 kW 0,95 kW 0,92 kW AVISO: Os valores do diâmetro inscritos no injetor estão especificados sem vírgula. Por exemplo, o diâmetro de 1,70 mm é especificado como 170 no injetor. AVISO: Para que a modificação seja efetuada por um centro de assistência técnica autorizado, deverá considerar esta tabela. O fabricante declina toda e qualquer responsabilidade por problemas resultantes de modificações incorretas. AVISO: Para melhorar a qualidade do produto, as especificações técnicas podem sofrer alterações sem aviso prévio. AVISO: Os valores fornecidos com o eletrodoméstico ou nos documentos são leituras laboratoriais em conformidade com as respetivas normas. Estes valores podem diferir dependendo da utilização e condições ambientais.20

Verifique se a instalação elétrica é apropriada para ligar o aparelho. Se a ligação elétrica não for adequada, contacte um eletricista e um canalizador para efetuarem as alterações necessárias. O fabricante declina toda e qualquer responsabilidade por danos causados pelas operações realizadas por técnicos não autorizados. AVISO: A responsabilidade pela preparação do local onde o produto será instalado é do cliente, bem como por ter a instalação elétrica preparada. AVISO: Devem ser cumpridas as regras dispostas nas normas locais sobre instalações elétricas durante a instalação do produto. AVISO: Verifique eventuais danos no aparelho antes de o instalar. Não instale o produto se estiver danificado. Os produtos danificados constituem um risco para a sua segurança. Local correto para a instalação O produto é concebido de acordo com a altura das bancadas standard fornecidas no mercado. Deve ser deixada uma distância de segurança entre o produto e as paredes e móveis da cozinha. Se for instalado um exaustor por cima do seu aparelho, siga as recomendações do fabricante relativamente à altura a que deve ser montado. (mín. 65 cm) A abertura na bancada onde a placa irá ser inserida deverá ser cortada de acordo com as dimensões da instalação da placa. Para a instalação do produto, devem seguir-se as regras especificadas nas normas locais relativas à eletricidade. mín. 650 mm21 Instalação

Desaperte os queimadores, as chaminés e as grelhas do produto.

Vire a placa de cozedura ao contrário e coloque-a sobre uma superfície macia.

Para prevenir a entrada de substâncias e líquidos estranhos entre a

aca e a bancada, aplique a pasta fornecida na embalagem nas partes laterais da proteção inferior da bancada. Nos cantos, aplique descrevendo pequenos círculos e aumente o tamanho dos círculos até encher por completo os espaços dos cantos.

Volte a virar a placa, alinhe-a e coloque-a na bancada.

Aperte a placa à bancada utilizando os grampos e os parafusos fornecidos. Diagrama da instalação Pavio22

Quando o produto é montado numa gaveta, e se for possível tocar na parte inferior do produto, esta secção deve ser separada por uma prateleira de madeira.

Ao montar a placa num armário, tal como ilustrado na figura acima, para separar o armário e a placa deverá ser montada uma prateleira. Se for montada num forno de encastrar, não há necessidade de o fazer.

Se a placa for montada perto da parede esquerda ou direita, a distância mínima entre a parede e a placa será de 50 mm. Se o forno de encastrar for montado por baixo da placa;

A mangueira do gás deve ser colocada de forma a não tocar no forno situado por baixo, nem em arestas e cantos afiados, e não deve ser puxada de forma a ficar torcida e sob tensão. Faça a ligação do gás a partir do lado direito da placa, aperte a mangueira usando o serra-cabos. mín. 30 mm23

Medidas do corte da bancada Preste atenção às imagens e às dimensões abaixo indicadas para a instalação da placa e ajuste das medidas de corte da bancada.

Painel de visualização da placa de 70-90 cm e 100

Painel de visualização da placa de 60 cm

Painel de visualização da placa de 45 cm

Queimador dianteiro esq.º Queimador traseiro esq.º Queimador do wok Queimador traseiro direito Queimador dianteiro direito Queimador dianteiro esq.º Queimador traseiro esq.º Queimador traseiro direito Queimador dianteiro direito Queimador inferior esq.º Queimador superior esq.º Queimador direito

Painel de visualização da placa de 30 cm

Antes de começar a usar a placa de cozedura, certifique-se de que as tampas dos queimadores estão na posição correta. A colocação correta das tampas dos queimadores é apresentada na figura que se segue. Figura 6 Figura 7

As torneiras do gás têm um mecanismo de bloqueio especial. Por

onseguinte, para utilizar a área da placa, prima o botão fazendo pressão para a frente ao mesmo tempo que abre ou fecha a torneira, mantenha o botão premido. Fechada Totalmente aberta Parcialmente aberta

Para os modelos de ignição automática, a ignição é feita por meio de

etricidade. Assim sendo, antes de usar o aparelho, verifique se o mesmo tem ligação elétrica. A ignição nestes modelos ocorre da seguinte forma. O botão da placa está na posição fechada. Para acender a placa, prima primeiro o botão para a frente. Mantendo o botão premido, use o isqueiro e inicia-se a ignição. Ao rodar o botão para a esquerda e mantendo-o premido, pode acendê-lo com o c omprimento

Verifique se as grelhas da placa estão posicionadas sobre a totalidade da mesma. Se esta colocação não for bem feita, os materiais ali colocados podem escorrer.

Para os modelos com o sistema de segurança que corta o fornecimento de gás, após ter executado o procedimento de ignição de acordo com as indicações acima, aguarde 5-10 segundos empurrando o botão para a frente sem tirar as mãos. O mecanismo de segurança é acionado para esta duração, garantindo o funcionamento da placa. No que diz respeito ao eletrodoméstico com corte do fornecimento de gás, a torneira do gás corta o gás que circula para a zona da placa caso a chama da placa se extinga por qualquer motivo.26

Dispositivo de segurança que corta a alimentação de gás (FFD) *; é acionado instantaneamente qua ndo o

Ao usar a cafeteira fornecida com a placa, certifique-se de que os pés da cafeteira são colocados exatamente sobre a grelha da placa e que se mantêm centrados em cima da placa. Use a cafeteira só no queimador pequeno.

Ao usar placas a gás, use a frigideira, colocada na superfície da placa, o mais longe possível. Assim, está a poupar energia. Na tabela que se segue, são indicados os diâmetros de panelas recomendados de acordo com os queimadores. A característica da zona da placa Wok é que cozinha muito rápido.

Certifique-se de que as grelhas estão devidamente apoiadas na superfície da placa. Se a grelha não estiver devidamente apoiada, isto pode causar derrame dos materiais que são colocados em cima da mesma.

Coloque as panelas e os tachos de forma a que as pegas não fiquem posicionadas diretamente por cima das placas para evitar queimá-las.

Coloque uma quantidade adequada de alimentos nas panelas e nos tachos. Desta forma, evita derramar alimentos e evita limpezas desnecessárias.

O tamanho do recipiente e da chama de gás devem ser adequados um ao outro. Regule as chamas de forma a que não ultrapassem o limite da base do recipiente.

Não use recipientes instáveis e que podem tombar facilmente.

Não coloque panelas e tachos vazios sobre as placas com a chama ligada.

Desligue sempre a placa após cada utilização.

Não coloque recipientes que possam ser afetados pelo calor produzido pelo apar elho.

Não ligue a placa sem colocar tachos ou panelas sobre a mesma.

Não coloque as tampas das panelas e dos tachos em cima da placa.

Quando quiser mudar um tacho para outro queimador, levante o tacho e coloque-o onde pretende sem o fazer deslizar.

Mantenha aberta a tampa do recipiente que usa para aquecer óleo.

Não coloque óleo na panela num volume superior a mais de um terço da mesma. Nunca deixe a placa sem vigilância sempre que aquecer óleo. Óleo extremamente quente pode causar um incêndio. FFD27

Tamanho das panelas Uma vez que integram o sistema de chama de coroa dupla, permitem uma distribuição homogénea do calor na base da panela a temperaturas elevadas. É ideal para confecionar alimentos rapidamente e a altas temperaturas. Quando quiser usar uma panela regular no queimador do wok, deve retirar a panela wok da placa usando uma pega. Os diâmetros de panelas a utilizar são indicados nas tabelas que se seguem. Placas de vidro placas de 30 cm placas de 45 cm 60 cm controlo manual 60 cm controlo dianteiro 70 cm controlo dianteiro 90 cm controlo dianteiro Queimador pequeno 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm Queimador central --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-22 cm Queimador grande 18-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-26 cm Queimador do wok 24-26 cm --- 24-26 cm 24-26 cm 24-26 cm 26-30 cm Placas de metal placas de 30 cm placas de 45 cm 60 cm controlo manual 60 cm controlo dianteiro 70 cm controlo dianteiro 90 cm controlo dianteiro Queimador pequeno 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm Queimador central --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-22 cm Queimador grande 18-22 cm 22-24 cm 22-26 cm 22-24 cm 22-24 cm 22-26 cm Queimador do wok 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 26-32 cm AVISO: A panela a utilizar com o aparelho deverá ter um diâmetro mínimo de 120 mm.

Os salpicos e os derrames podem causar danos na superfície da placa e incêndios. Não use recipientes com bases convexas ou côncavas. Se o diâmetro da panela for inferior ao diâmetro do queimador, vai desperdiçar energia. Use apenas tachos e panelas com bases planas.28

MANUTENÇÃO E LIMPEZA

Antes de iniciar a manutenção ou a limpeza, primeiro desligue o eletrodoméstico da tomada de eletricidade e feche a válvula do gás. Se a placa estiver quente, aguarde até que arrefeça.

Para que a sua placa tenha uma vida útil longa e económica, deve fazer a limpeza e a manutenção regulares da mesma.

Não limpe a placa com ferramentas que risquem como escovas de cerdas, palha de aço ou objetos afiados. Não use agentes abrasivos, que risquem, nem materiais ou detergentes ácidos.

Depois de lavar a placa com um pano molhado, retire o excesso de água, e, por último, passe com um pano macio.

Limpe as superfícies de vidro com substâncias especiais para a limpeza

vidros. Considerando que riscar superfícies de vidro pode fazer com que estas se quebrem, ao limpar superfícies de vidro, não use detergentes abrasivos nem esfregões de metal.

Não limpe a placa com máquinas de limpeza a vapor.

Limpe os canais e as tampas da placa de cozedura com água e sabão e limpe os canais de gás com uma escova.

Quando estiver a limpar a sua placa de cozedura, nunca use materiais inflamáveis como ácido, diluente e gás.

Não lave as peças de plástico e de alumínio da placa de cozedura na máquina de lavar loiça.

Limpe de imediato substâncias como vinagre, limão, sal, coca-cola e substâncias ácidas e alcalinas similares que sejam derramadas na superfície da placa.

Com o tempo, os botões da placa de cozedura endurecem ou deixam de rodar. Nestas circunstâncias, poderá ser necessário mudar os botões. A alteração só deverá ser feita por um centro de assistência técnica autorizado.29

DETEÇÃO E RESOLUÇÃO DE PROBLEMAS Poderá resolver os problemas com que se depara no aparelho consultando os seguintes pontos de verificação antes de contactar a assistência técnica. Pontos de verificação Caso tenha algum problema com a placa, consulte a tabela abaixo e experimente as sugestões indicadas. Problema Causas possíveis Resolução

Sem ignição. Sem faíscas. Verifique a alimentação de energia. A tampa do fogão não está montada corretamente. Coloque a tampa corretamente. A alimentação de gás está cortada. Abra a torneira de alimentação de gás por completo.

A ignição não é apropriada. A alimentação de gás não está totalmente aberta. Abra a torneira de alimentação de gás por completo. A tampa do fogão não está montada corretamente. Coloque a tampa corretamente. A ficha de ignição está entupida com materiais estranhos.

Limpe os materiais estranhos com um pano. A placa está molhada. Seque cuidadosamente a placa. Os orifícios espalhadores da chama estão entupidos. Limpe o espalhador da chama. Ruído ao queimar ou durante a ignição.

A tampa do fogão não está montada corretamente.

A chama apaga-se durante o funcionamento. O dispositivo automático de controlo da chama está entupido com material estranho.

Limpe o dispositivo automático de controlo da chama. O derrame de alimentos apaga a chama. Desligue o eletrodoméstico. Aguarde um minuto e volte a acendê-lo.

Um corrente de ar forte pode apagar a chama. Verifique o queimador em questão e a zona de onde vem a corrente de ar, por exemplo, de uma janela aberta. Aguarde um minuto e volte a acendê-lo.

Chama amarela. Os orifícios espalhadores da chama estão entupidos. Limpe o espalhador da chama. Está a ser usado um gás diferente. Verifique o gás que está a ser utilizado. Chama instável. A tampa do fogão não está montada corretamente. Coloque a tampa corretamente.

Cheiro a gás. O bico do queimador foi deixado aberto. Verifique se há mais queimadores abertos. Fuga na ligação de gás do cilindro de gás para o fogão. Certifique-se de que são estanques.

O isqueiro não funciona. As extremidades ou o corpo das fichas de ignição estão entupidos. Limpe as extremidades ou o corpo das fichas de ignição dos queimadores de gás. Os tubos dos queimadores de gás estão entupidos. Limpe os tubos dos queimadores de gás.30

REGRAS DE MANUSEAMENTO

Execute a movimentação e o transporte na embalagem original.

Preste a maior atenção possível ao eletrodoméstico durante a carga/descarga e manuseamento do mesmo.

Certifique-se de que a embalagem está devida e seguramente fechada durante o manuseamento e o transporte.

Proteja-a dos fatores externos (como a humidade, á água, etc.) que a podem danificar.

Tenha cuidado para não danificar o aparelho com batidas, acidentes, quedas,

c. durante o manuseamento e o transporte, e para não o partir ou deformar durante o f uncionamento.

ELIMINAÇÃO AMIGA DO AMBIENTE

Este eletrodoméstico está marcado em conformidade com o disposto na directiva comunitária 2012/19/UE relativa a equipamentos elétricos e eletrónicos (REEE). Os REEEs contêm substâncias poluentes (que podem ter um impacto negativo para o ambiente) e elementos base (que podem voltar a ser utilizados).

importante que os REEEs sejam submetidos a tratamentos específicos para remover e eliminar corretamente os poluentes

ecuperar todos os materiais. Cada pessoa pode desempenhar um papel importante para assegurar que os REEE não se transformem num problema para o ambiente; é essencial cumprir algumas regras básicas:

Os REEEs não podem ser tratados como lixo doméstico;

Os REEEs devem ser transportados para zonas de recolha dedicadas, geridas pela Câmara Municipal ou por uma empresa registada. Em muitos países, podem estar disponíveis recolhas domésticas para REEEs de grandes dimensões. Em muitos países, quando compra um eletrodoméstico novo pode devolver o antigo ao retalhista, que tem de o recolher gratuitamente numa base um contra um, desde que o equipamento seja de tipo equivalente e tenha a mesma função que o equipamento fornecido.

INFORMAÇÕES CONTIDAS NA EMBALAGEM

Os materiais da embalagem são fabricados a partir de materiais recicláveis em conformidade com a legislação local sobre eliminação de resíduos. Não elimine os materiais de embalagem juntamente com o lixo doméstico ou outros resíduos. Deposite-os nos pontos de recolha específicos para o efeito designados pelas autoridades locais.CUISINIÈRE ENCASTRÉE
