MANUALE UTENTE CMGH31X CANDY

• Caro utente, il nostro obiettivo è fare in modo che questo prodotto fornisca le migliori prestazioni, essendo realizzato nei nostri moderni stabilimenti in un ambiente di lavoro idoneo, che adotta il concetto della qualità totale. Pertanto, suggeriamo di leggere attentamente il manuale d'uso prima di utilizzare il prodotto e di tenerlo costantemente a disposizione. Nota: Questo manuale d’uso è stato redatto per più di un modello. Alcune delle caratteristiche specificate nel manuale potrebbero non essere disponibili per il vostro elettrodomestico. Tutti i nostri elettrodomestici sono solo per uso domestico, non per uso commerciale. I prodotti contrassegnati con (*) sono facoltativi. Apponendo il marchio su questo prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a questo prodotto. "Conforme ai regolamenti RAEE."3 Sommario Avvertenze importanti p. 4
• Collegamento elettrico p. 13
• Collegamento gas p. 14
• Introduzione dell'elettrodomestico p. 17
• Caratteristiche tecniche p. 18
• Installazione del piano di cottura p. 20
• Dimensioni di taglio del ripiano della cucina p. 23
• Pannello comandi p. 24
• Uso del piano di cottura p. 25
• Manutenzione e pulizia p. 28
• Risoluzione degli inconvenienti p. 29
• Regole di gestione p. 30
• Smaltimento rispettoso dell'ambiente p. 30
• Informazioni sull'imballaggio p. 304

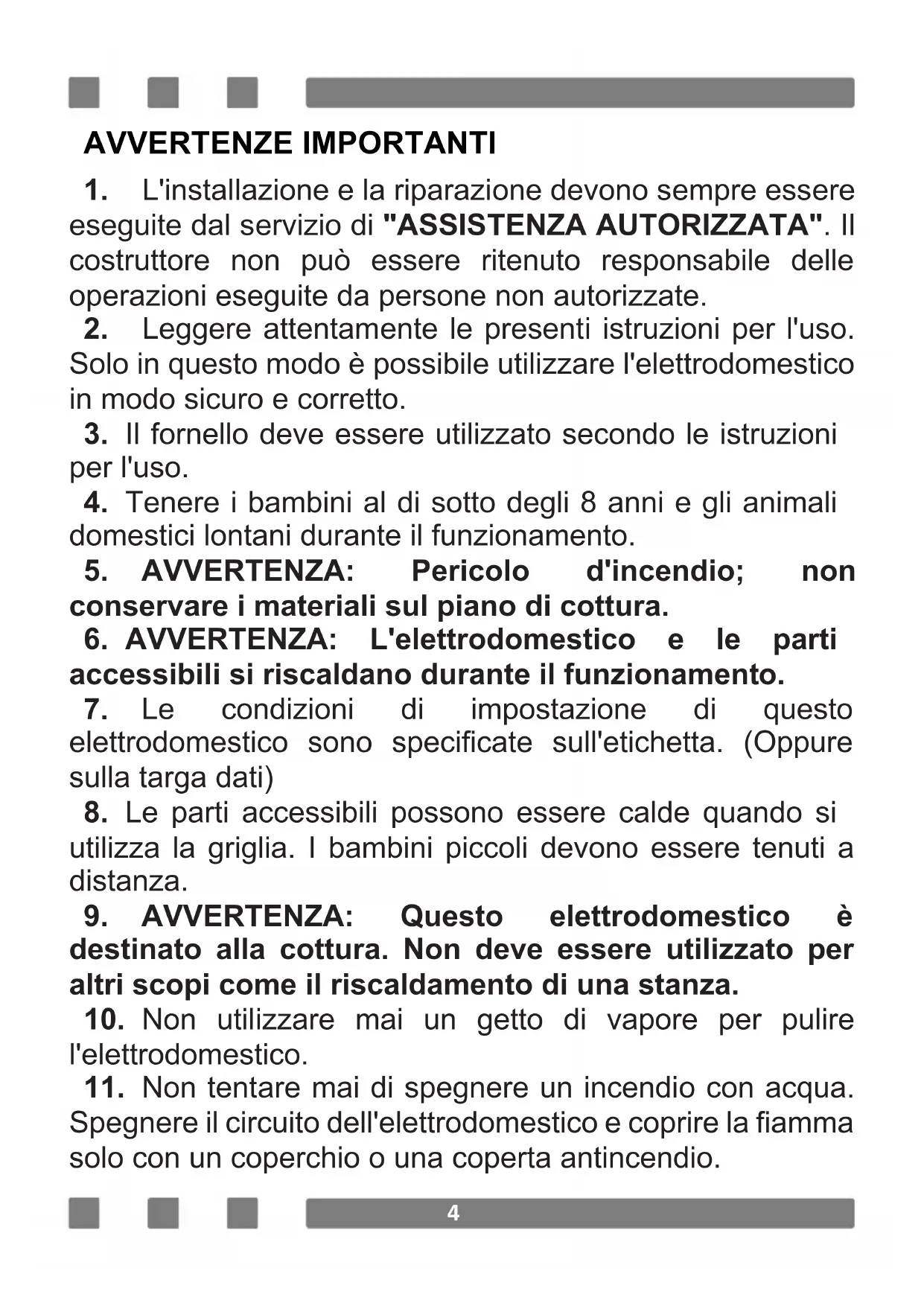

1. L'installazione e la riparazione devono sempre essere

eseguite dal servizio di "ASSISTENZA AUTORIZZATA". Il costruttore non può essere ritenuto responsabile delle operazioni eseguite da persone non autorizzate.

2. Leggere attentamente le presenti istruzioni per l'uso.

Solo in questo modo è possibile utilizzare l'elettrodomestico in modo sicuro e corretto.

3. Il fornello deve essere utilizzato secondo le istruzioni

4. Tenere i bambini al di sotto degli 8 anni e gli animali

domestici lontani durante il funzionamento.

AVVERTENZA: Pericolo d'incendio; non conservare i materiali sul piano di cottura.

6. AVVERTENZA: L'elettrodomestico e le parti

accessibili si riscaldano durante il funzionamento.

Le condizioni di impostazione di questo elettrodomestico sono specificate sull'etichetta. (Oppure sulla targa dati)

8. Le parti accessibili possono essere calde quando si

utilizza la griglia. I bambini piccoli devono essere tenuti a distanza.

AVVERTENZA: Questo elettrodomestico è destinato alla cottura. Non deve essere utilizzato per altri scopi come il riscaldamento di una stanza.

10. Non utilizzare mai un getto di vapore per pulire

11. Non tentare mai di spegnere un incendio con acqua.

Spegnere il circuito dell'elettrodomestico e coprire la fiamma solo con un coperchio o una coperta antincendio.5

12. I bambini al di sotto degli 8 anni dovrebbero essere

tenuti lontani, se non possono essere monitorati continuamente.

13. Evitare di toccare gli elementi riscaldanti.

14. ATTENZIONE: Il processo di cottura deve essere

controllato. Il processo di cottura deve essere sempre controllato.

15. L’elettrodomestico non è concepito per funzionare con

temporizzatori esterni o con sistemi di comando a distanza.

16. Questo elettrodomestico può essere utilizzato da

bambini di età superiore agli 8 anni, da persone con problemi fisici, uditivi o mentali o da persone con scarsa esperienza o conoscenza, purché sia garantito il controllo o siano fornite informazioni sui pericoli.

Questo elettrodomestico è stato progettato esclusivamente per uso domestico.

18. I bambini non devono giocare con l’elettrodomestico.

La pulizia o la manutenzione dell'elettrodomestico da parte dell'utente non deve essere eseguita da bambini a meno che non abbiano più di 8 anni e siano sorvegliati da adulti.

19. Tenere l'elettrodomestico e il suo cavo di

alimentazione lontano da bambini di età inferiore agli 8 anni.

20. Allontanare dall'apparecchio tende, tulle, carta o

qualsiasi materiale infiammabile prima di iniziare l'uso dell'elettrodomestico. Non appoggiare materiali infiammabili sull'elettrodomestico.

21. Tenere aperti i canali di ventilazione.

22. Non riscaldare lattine e vasetti di vetro chiusi. La

pressione potrebbe far esplodere i barattoli.6

23. Non utilizzare il prodotto in stati come sotto l'influenza

di farmaci o dell'alcool che possono influenzare la vostra capacità di giudizio.

24. Dopo ogni utilizzo, controllare se l'elettrodomestico è

25. Fare attenzione quando si utilizza alcool negli alimenti.

L'alcool evapora alle alte temperature e può prendere fuoco causando un incendio se viene a contatto con superfici calde.

26. Se l'elettrodomestico è difettoso o presenta danni

visibili, non metterlo in funzione.

27. Non collocare sull'elettrodomestico oggetti che i

bambini possono raggiungere.

28. I materiali di imballaggio sono pericolosi per i bambini.

Tenere i materiali di imballaggio lontano dalla portata dei bambini.

29. L'alimentazione del fornello può essere scollegata

durante i lavori edili in casa. Al termine dei lavori, il nuovo collegamento del fornello deve essere effettuato da un servizio di assistenza autorizzato.

30. Non appoggiare utensili metallici come coltelli,

forchette, cucchiai sulla superficie dell'elettrodomestico, poiché si surriscaldano.

31. Per evitare il surriscaldamento, l'elettrodomestico non

deve essere installato dietro una copertura decorativa.

32. Spegnere l'elettrodomestico prima di rimuovere le

protezioni. Dopo la pulizia, installare le protezioni secondo le istruzioni.

33. Il punto di fissaggio dei cavi deve essere protetto.7

34. ATTENZIONE: Se il vetro della stufa è rotto,

spegnere immediatamente qualsiasi elemento riscaldante e scollegare l'apparecchio dalla fonte di alimentazione, non toccare la superficie dell'elettrodomestico e non utilizzarlo.

35. L'utente non deve maneggiare il fornello da solo.

36. L'utente deve essere attento durante la pulizia dei

bruciatori a gas. Si rischiano lesioni personali.

37. Poiché il piano cottura è caldo durante la cottura o

subito dopo la cottura, possono verificarsi scottature dovute a temperature e vapori estremi.

38. Quando non si spegne il fornello durante la cottura,

l'utente può toccare le superfici calde con rischio di ustioni.

39. Se sul fornello sono presenti carichi più pesanti, questi

carichi possono scattare. Si rischiano lesioni personali.

40. Consentire lo scollegamento dell'elettrodomestico

dopo l'installazione, tramite una spina accessibile o un interruttore nel cablaggio fisso, a meno che.8

1. Inserire l'elettrodomestico in una presa di terra

protetta da un fusibile conformemente ai valori indicati nella tabella delle caratteristiche tecniche.

2. Rivolgersi ad un elettricista autorizzato per la messa

a terra. La nostra azienda non è responsabile per i danni derivanti dall'uso del prodotto senza messa a terra secondo le normative locali.

3. AVVERTENZA: se la superficie è crepata,

spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.

4. Non lavare mai l'elettrodomestico spruzzando o

versando acqua. C'è il rischio di elettrocuzione.

5. Non toccare la spina con le mani bagnate. Non tirare

il cavo da staccare, tenere sempre in mano la spina.

6. Scollegare l'elettrodomestico durante l'installazione,

la manutenzione, la pulizia e la riparazione.

7. Assicurarsi che la spina sia inserita saldamente nella

presa di corrente per evitare scintille.

8. Se il cavo di alimentazione (cavo con spina) è

danneggiato, deve essere sostituito dal produttore o dal suo agente di assistenza o da personale altrettanto qualificato per evitare situazioni di pericolo.

9. Non utilizzare cavi tagliati o danneggiati o prolunghe

diverse da quella originale.

10. Non utilizzare pulitori a vapore per la pulizia

dell'elettrodomestico, altrimenti possono verificarsi elettrocuzioni.9

11. Assicurarsi che non ci sia liquido o umidità nella

presa in cui è inserita la spina del prodotto.

12. Per l'installazione è necessario un interruttore

omnipolare in grado di scollegare l'alimentazione elettrica. La disconnessione dall'alimentazione elettrica deve essere provvista di un interruttore o di un fusibile integrato installato su un'alimentazione elettrica fissa secondo le norme edilizie.

13. Il cavo di alimentazione (cavo con spina) non deve

entrare in contatto con le parti calde dell'elettrodomestico.

14. Scollegare l'elettrodomestico durante l'installazione,

la manutenzione, la pulizia e la riparazione.

15. L'elettrodomestico è dotato di un cavo di tipo "Y".

16. Gli interruttori automatici del fornello devono essere

posizionati in modo che l'utente finale possa raggiungerli quando il fornello è installato.

17. Le connessioni fisse devono essere collegate ad un

alimentatore che consenta la disconnessione omnipolare. Per gli elettrodomestico con categoria di sovratensione inferiore a III, il dispositivo di sezionamento deve essere collegato all'alimentazione elettrica fissa secondo il codice di cablaggio.

18. Non rimuovere gli interruttori di accensione

dall'elettrodomestico. In caso contrario, è possibile accedere ai cavi elettrici sotto tensione. Può causare una scossa elettrica.10

1. Questo elettrodomestico non è collegato ad un

dispositivo di scarico dei prodotti della combustione. Questo elettrodomestico deve essere collegato e installato secondo le norme di installazione in vigore. Devono essere prese in considerazione le condizioni di ventilazione.

2. Quando si utilizza un elettrodomestico di cottura a

gas, nell'ambiente si generano umidità, calore e prodotti di combustione. Prima di tutto, assicurarsi che la cucina sia ben ventilata durante il funzionamento dell'elettrodomestico e mantenere le aperture di ventilazione naturale o installare un impianto di ventilazione meccanica.

3. Dopo un uso prolungato e prolungato

dell'elettrodomestico può essere necessaria un'ulteriore ventilazione. Ad esempio, aprire una finestra o regolare una velocità superiore per l'eventuale ventilazione meccanica.

4. Questo elettrodomestico deve essere utilizzato solo

in luoghi ben ventilati in conformità alle norme vigenti. Si prega di leggere il manuale prima di installare o utilizzare questo prodotto.

5. Prima di posizionare l'elettrodomestico, assicurarsi

che le condizioni della rete locale (tipo di gas e pressione del gas) soddisfino i requisiti dell'elettrodomestico.11

6. Il meccanismo non può essere azionato per più di 15

secondi. Se il bruciatore non si è acceso dopo 15 secondi, arrestare il meccanismo e attendere almeno un minuto prima di tentare di riaccendere il bruciatore.

7. Tutte le operazioni da eseguire sugli impianti a gas

devono essere eseguite da personale autorizzato e competente.

8. Questo elettrodomestico è regolato per il gas

naturale (GN). Se dovete utilizzare il prodotto con un tipo di gas diverso, rivolgersi al servizio autorizzato per la conversione.

9. Per un corretto funzionamento, il piattello, il tubo del

gas e la fascetta devono essere sostituiti periodicamente secondo le raccomandazioni del produttore e quando necessario.

10. Il gas dovrebbe bruciare bene nei prodotti a gas. La

fiamma blu corrisponde ad un gas con una buona combustione e una combustione continua. Se il gas non brucia a sufficienza, si può generare monossido di carbonio (CO). Il monossido di carbonio è un gas incolore, inodore e molto tossico; anche piccole quantità hanno un effetto letale.

11. Chiedere ai fornitori di gas locali i numeri di telefono

per le emergenze legate al gas e le misure da adottare in caso di rilevamento di odore di gas.12

Cosa fare quando viene rilevato l'odore di gas

1. Non utilizzare fiamme libere e non fumare.

2. Non azionare interruttori elettrici. (Per esempio:

interruttore della lampada o campanello)

3. Non usare il telefono o il cellulare.

4. Aprire le porte e le finestre.

5. Chiudere tutte le valvole degli elettrodomestici che

utilizzano gas e dei contatori del gas.

6. Controllare che tutti i tubi flessibili e i loro

collegamenti non presentino perdite. Se si sente ancora odore di gas, uscire di casa e avvertire i vicini.

7. Chiamare i vigili del fuoco da un telefono fuori casa.

8. Non entrare in casa finché le autorità non hanno

chiarito che è sicura. Destinazione d'uso

1. Questo prodotto è progettato solo per uso interno.

Non è consentito l'uso commerciale dell'elettrodomestico.

2. Questo elettrodomestico può essere utilizzato solo

per cucinare. Non deve essere utilizzato per altri scopi come il riscaldamento di una stanza.

3. Il produttore non si assume alcuna responsabilità per

eventuali danni dovuti ad un uso improprio o non corretto.

4. La vita operativa del prodotto acquistato è di 10 anni.

Questo è il periodo per il quale i pezzi di ricambio necessari per il funzionamento di questo prodotto nel modo definito sono forniti dal produttore.13 Collegamento elettrico

1. Le condizioni di regolazione di questo elettrodomestico sono indicate sulla

targhetta o sulla targhetta dati.

2. L'elettrodomestico deve essere collegato ad un fusibile adatto per l'energia

elettrica. Se necessario, si raccomanda di fare effettuare l'installazione da parte di un servizio di assistenza autorizzato.

3. L'elettrodomestico è configurato in base all'alimentazione elettrica 220-240

4. Se la rete elettrica principale è diversa da questi valori, contattare il servizio

di assistenza autorizzato.

5. I collegamenti elettrici dell'elettrodomestico devono essere effettuati solo con

i fusibili che dispongono di un sistema di messa a terra adeguatamente cablato. Se nel luogo di installazione dell'elettrodomestico non è disponibile un fusibile appropriato, contattare immediatamente il servizio di assistenza autorizzato. La ditta produttrice non è responsabile per gli eventuali danni causati dai fusibili la cui messa a terra non è stata realizzata e collegata all'elettrodomestico.

6. La spina dell'elettrodomestico deve essere vicina per avere facile accesso al

fusibile la cui messa a terra viene effettuata senza l'uso di una prolunga.

7. Non lasciare che il cavo di alimentazione dell'elettrodomestico venga a

contatto con le zone calde. Allo stesso modo, tenerlo lontano da spigoli vivi e angoli.

8. Se il cavo dell'alimentatore è danneggiato, deve essere sostituito dal

produttore o dal suo servizio di assistenza o da personale altrettanto qualificato, per evitare situazioni di pericolo.

9. Un collegamento elettrico errato può danneggiare l'elettrodomestico e, in

questo caso, l'elettrodomestico non è coperto da garanzia. Il collegamento elettrico dell'elettrodomestico deve essere effettuato da un centro di assistenza autorizzato. Schema del collegamento elettrico Fare effettuare il collegamento elettrico dell'elettrodomestico a persone autorizzate secondo lo schema seguente. 220-240 V ~ 50-60 Hz H05 VV-F 3G 1,5 mm²

Collegamento gas AVVERTENZA: Prima di iniziare qualsiasi lavoro relativo all'installazione a gas, spegnere l'alimentazione del gas. Rischio di esplosione.

1. Collegare l'elettrodomestico al rubinetto del gas dal percorso più breve e in

modo da evitare qualsiasi perdita. Per motivi di sicurezza, il tubo flessibile utilizzato deve essere di massimo 125 cm e minimo 40 cm.

2. Mentre si effettua il controllo delle fughe di gas; non usare mai accendini,

fiammiferi, sigarette incandescenti o sostanze infiammabili simili.

3. Applicare una bolla di sapone sul punto di collegamento. In caso di perdite,

si verifica la formazione di schiuma sulla zona insaponata.

4. Se il piano di cottura deve essere montato su un mobile o un cassetto

apribile, sotto il piano di cottura deve essere montato un pannello di protezione termica con un'apertura minima di 15 mm. Per il collegamento del GPL; Per il collegamento GPL (cilindro), fissare una fascetta metallica sul tubo flessibile proveniente dalla bombola del GPL. Applicare un bordo del tubo flessibile sul connettore di ingresso del tubo flessibile dietro l'elettrodomestico spingendolo fino all'estremità riscaldando il tubo flessibile in acqua bollente. Successivamente, portare la fascetta verso l'estremità del tubo flessibile e serrarla con un cacciavite. La guarnizione e il connettore di ingresso del tubo flessibile necessari per il collegamento sono riportati sulla figura sottostante. NOTA: Il regolatore da applicare alla bombola di GPL deve avere la caratteristica di 300 mm SS. Tubo principale del gas Guarnizione Connettore di ingresso del tubo flessibile

Fascetta metallica Tubo flessibile di collegamento GPL15

AVVERTENZA: Il tubo del gas e il collegamento elettrico dell'elettrodomestico non devono passare vicino a zone calde come il retro dell'elettrodomestico. Il tubo flessibile del gas deve essere collegato facendo ampie curve ad angolo retto per evitare la possibilità di rottura. Il movimento dell'elettrodomestico con collegamento del gas già effettuato può causare perdite di gas.

Corretto Errato Corretto Corretto Per il collegamento del gas metano;

AVVERTENZA: L'allacciamento del gas naturale deve essere effettuato da un servizio di assistenza autorizzato. Per il collegamento del gas naturale, inserire la guarnizione nel dado sul bordo del tubo flessibile di collegamento del gas naturale. Per installare il tubo flessibile sul tubo principale del gas, girare il dado. Completare il collegamento effettuando il controllo delle fughe di gas. Trasformazione da gas naturale a GPL e da GPL a gas naturale

1. Spegnere il gas e l'elettricità del piano di cottura. Se il piano di cottura è

caldo, attendere il raffreddamento.

2. Per il cambio dell'iniettore, utilizzare un cacciavite con la punta come da

3. Come indicato in figura 2, smontare il coperchio del bruciatore e il bruciatore

del piano di cottura e garantire la visibilità dell'iniettore.

4. Togliere l'iniettore ruotando come mostrato in figura 3 con un cacciavite e

sostituirlo con uno nuovo.

Figura 1 Figura 2 Figura 3 Tubo principale del gas Guarnizione Dado Tubo flessibile di collegamento

5. In seguito, staccare gli interruttori di comando del piano di cottura. Effettuare

la regolazione ruotando la vite al centro dei rubinetti a gas con un piccolo cacciavite come illustrato nella figura seguente. Per regolare la vite di portata, utilizzare un cacciavite di dimensioni adeguate. Per il GPL, ruotare la vite in senso orario. Per il gas naturale, ruotare la vite una volta in senso antiorario. In posizione bassa, la lunghezza della fiamma normale dovrebbe essere di 6-7 mm. Per l'ultimo controllo, verificare se la fiamma è aperta o chiusa. La regolazione dell'elettrodomestico può variare a seconda del tipo di rubinetto del gas utilizzato. Figura 4 Figura 5 Ventilazione dell'ambiente L'aria necessaria per la combustione viene ricevuta dall'aria ambiente e i gas emessi sono inviati direttamente in ambiente. Per un funzionamento sicuro del prodotto, una buona ventilazione dell'ambiente è una condizione preliminare. Se non sono disponibili finestre o locali da utilizzare per la ventilazione ambientale, è necessario installare una ventilazione aggiuntiva. Tuttavia, se la stanza ha una porta che si apre all'esterno, non è necessario praticare fori di ventilazione. Dimensione dell'ambiente Apertura di ventilazione Inferiore a 5 m³ min. 100 cm² Tra 5 m³ - 10 m³ min. 50 cm² Superiore a 10 m³ non serve Nel seminterrato o in cantina min. 65 cm²17

1. Posizioni del bruciatore

2. Superficie in vetro o metallo

3. Pulsanti di comando

4. Bruciatore piccolo

6. Bruciatore grande

7. Bruciatore per wok *

8. Piastra di cottura *

9. Adattatore per caffè *

10. Adattatore per bruciatore per wok *

Caratteristiche tecniche È possibile azionare i piani di cottura elettrici ruotando il pulsante del pannello di controllo che si desidera utilizzare al livello desiderato. Le potenze dei piani cottura secondo i livelli sono riportate nella seguente tabella. Specifiche Livello 1 Livello 2 Livello 3 Livello 4 Livello 5 Livello 6 Piastra di cottura Ø 80 mm 200 W 250 W 450 W --- --- --- Piastra di cottura Ø 145 mm 250 W 750 W 1000 W --- --- --- Piastra di cottura Ø 180 mm 500 W 750 W 1500 W --- --- --- Piastra di cottura rapida Ø 145 mm 500 W 1000 W 1500 W --- --- --- Piastra di cottura rapida Ø 180 mm 850 W 1150 W 2000 W --- --- --- Piastra di cottura Ø 145 mm 95 W 155 W 250 W 400 W 750 W 1000 W Piastra di cottura Ø 180 mm 115 W 175 W 250 W 600 W 850 W 1500 W Piastra di cottura rapida Ø 145 mm 135 W 165 W 250 W 500 W 750 W 1500 W Piastra di cottura rapida Ø 180 mm 175 W 220 W 300 W 850 W 1150 W 2000 W Tensione di alimentazione 220-240 V - 50/60 Hz Tabella potenza, portata di gas e iniettore Specifiche del bruciatore G20, 20 mbar G25, 25 mbar G20, 25 mbar G20, 13 mbar G20, 10 mbar Gas naturale Gas naturale Gas naturale Gas naturale Bruciatore per wok (3,5) Iniettore 1,40 mm 1,28 mm 1,60 mm 1,68 mm Portata del gas 0,333 m³/h 0,333 m³/h 0,333 m³/h 0,333 m³/h Potenza 3,50 kW 3,50 kW 3,50 kW 3,50 kW Bruciatore per wok (2,5) Iniettore 1,15 mm 1,06 mm 1,35 mm --- mm Portata del gas 0,243 m³/h 0,243 m³/h 0,243 m³/h --- m³/h Potenza 2,50 kW 2,50 kW 2,50 kW --- kW Bruciatore rapido Iniettore 1,15 mm 1,10 mm 1,45 mm 1,55 mm Portata del gas 0,276 m³/h 0,276 m³/h 0,276 m³/h 0,318 m³/h Potenza 2,90 kW 2,90 kW 2,90 kW 3,33 kW Bruciatore semirapido Iniettore 0,97 mm 0,92 mm 1,10 mm 1,18 mm Portata del gas 0,162 m³/h 0,162 m³/h 0,162 m³/h 0,185 m³/h Potenza 1,70 kW 1,70 kW 1,70 kW 1,95 kW Bruciatore ausiliario Iniettore 0,72 mm 0,70 mm 0,85 mm 0,90 mm Portata del gas 0,96 m³/h 0,96 m³/h 0,96 m³/h 0,105 m³/h Potenza 0,95 kW 0,95 kW 0,95 kW 1,10 kW19

Bruciatore per wok (3,5) Iniettore 0,96 mm 0,76 mm 0,96 mm 0,96 mm Portata del gas 254 g/h 254 g/h 254 g/h 254 g/h Potenza 3,50 kW 3,50 kW 3,50 kW 3,50 kW Bruciatore per wok (2,5) Iniettore 0,82 mm 0,73 mm 0,78 mm --- mm Portata del gas 182 g/h 182 g/h 182 g/h --- g/h Potenza 2,50 kW 2,50 kW 2,50 kW --- kW Bruciatore rapido Iniettore 0,85 mm 0,75 mm 0,85 mm 0,85 mm Portata del gas 211 g/h 211 g/h 211 g/h 201 g/h Potenza 2,90 kW 2,90 kW 2,90 kW 2,77 kW Bruciatore semirapido Iniettore 0,65 mm 0,60 mm 0,65 mm 0,65 mm Portata del gas 124 g/h 124 g/h 124 g/h 110,5 g/h Potenza 1,70 kW 1,70 kW 1,70 kW 1,50 kW Bruciatore ausiliario Iniettore 0,50 mm 0,43 mm 0,50 mm 0,50 mm Portata del gas 69 g/h 69 g/h 69 g/h 66,9 g/h Potenza 0,95 kW 0,95 kW 0,95 kW 0,92 kW AVVERTENZA: I valori dei diametri riportati sull'iniettore sono specificati senza virgola. Ad esempio, il diametro di 1,70 mm è specificato come 170 sull'iniettore. AVVERTENZA: Per le modifiche che devono essere effettuate da un servizio di assistenza autorizzato, deve essere presa in considerazione questa tabella. Il produttore non può essere ritenuto responsabile per eventuali problemi che dovessero insorgere a causa di modifiche errate. AVVERTENZA: Al fine di aumentare la qualità del prodotto, le specifiche tecniche possono essere modificate senza preavviso. AVVERTENZA: I valori forniti con l'elettrodomestico o i documenti di accompagnamento sono letture di laboratorio secondo le rispettive norme. Questi valori possono variare a seconda dell'uso e delle condizioni ambientali.20

INSTALLAZIONE DEL PIANO DI COTTURA

Controllare se l'impianto elettrico è adatto a mantenere l'elettrodomestico in condizioni di funzionamento. Se l'impianto elettrico non è adatto, chiamare un elettricista e un idraulico per predisporre le utenze come necessario. Il costruttore non può essere ritenuto responsabile dei danni causati da operazioni eseguite da persone non autorizzate. AVVERTENZA: È responsabilità del cliente preparare il luogo in cui il prodotto deve essere collocato e far preparare l'impianto elettrico. AVVERTENZA: Durante l'installazione del prodotto devono essere rispettate le norme locali sugli impianti elettrici. AVVERTENZA: Controllare che l'elettrodomestico non abbia subito danni prima di installarlo. Non fare installare il prodotto se danneggiato. I prodotti danneggiati rappresentano un rischio per la vostra sicurezza. Luogo corretto per l'installazione Il prodotto è progettato in conformità con i piani cucina forniti dal mercato. Deve essere lasciata una distanza di sicurezza tra il prodotto e le pareti e i mobili della cucina. Se la cappa/aspiratore viene installata sopra l'elettrodomestico, seguire le raccomandazioni del produttore della cappa/aspiratore per l'altezza di montaggio. (min. 65 cm) Lo spazio nel quale deve essere posizionato sul ripiano della cucina il piano cottura deve essere tagliato in linea con le dimensioni di installazione del piano di cottura. Per l'installazione del prodotto devono essere rispettate le regole specificate nelle norme locali relative all'elettricità. minimo 650 mm21 Installazione

1. Staccare i bruciatori, i piattelli dei bruciatori e le griglie dal prodotto.

2. Girare il piano cottura verso il basso e appoggiarlo su un fondo liscio.

3. Per evitare l'ingresso di corpi estranei e liquidi tra piano cottura e ripiano della

cucina, applicare la pasta fornita in confezione ai lati della protezione inferiore del ripiano della cucina. Per angoli, arrotolare la pasta e aumentare i rotolini fino a riempire gli spazi negli angolari.

4. Girare nuovamente il piano di cottura, allinearlo e posizionarlo sul ripiano

5. Fissare il piano di cottura sul ripiano della cucina utilizzando la fascetta e l

viti in dotazione. Schema di installazione Stoppino22

6. Quando il prodotto è montato su un cassetto, se è possibile toccare il lato

inferiore del prodotto, questa sezione deve essere separata con un ripiano in legno.

7. Durante il montaggio del piano di cottura su un armadietto, come mostrato

nella figura sopra, al fine di separare l'armadietto dal piano di cottura, è necessario montare un ripiano. Se è montato su un forno ad incasso, non è necessario farlo.

8. Se il piano di cottura viene montato accanto alla parete destra o sinistra, la

distanza minima tra la parete e il piano di cottura deve essere di 50 mm. Se il forno ad incasso è posto sotto il piano di cottura;

Il tubo del gas deve essere fissato in modo da non toccare il forno sottostante, spigoli e spigoli vivi, da non essere troppo tirato per non essere attorcigliato e teso. Effettuare l'allacciamento del gas dalla parte destra del piano di cottura, fissare il tubo flessibile con una fascetta. min. 30 mm23

Dimensioni di taglio del ripiano della cucina Prestare attenzione ai disegni e alle dimensioni riportate di seguito durante l'installazione del piano di cottura e la regolazione delle dimensioni di taglio del ripiano della cucina.

Piano di cottura da 30 cm Piano di cottura da 45 cm

Piano di cottura da 60 cm Piano di cottura da 70 cm

Bruciatore anteriore sinistro

2. Bruciatore posteriore

3. Bruciatore per wok

4. Bruciatore posteriore

5. Bruciatore anteriore

Vista del pannello del piano di cottura da 60 cm

1. Bruciatore anteriore

2. Bruciatore posteriore

3. Bruciatore posteriore

4. Bruciatore anteriore

Vista del pannello del piano di cottura da 45 cm

1. Bruciatore inferiore

2. Bruciatore superiore

3. Bruciatore destro

Vista del pannello del piano di cottura da 30 cm

1. Bruciatore inferiore

2. Bruciatore superiore

AVVERTENZA: I pannelli di controllo di cui sopra sono solo a scopo illustrativo. Considerare il pannello di controllo del proprio elettrodomestico.25

USO DEL PIANO DI COTTURA

1. Prima di iniziare ad utilizzare il piano di cottura, assicurarsi che i piattelli del

uciatore siano nella posizione corretta. La figura seguente mostra il corretto posizionamento dei piattelli del bruciatore. Figura 6 Figura 7

2. I rubinetti del gas hanno uno speciale meccanismo di chiusura. Pertanto, per

azionare il piano di cottura, premere il pulsante spingendo in avanti e, aprendo o chiudendo il rubinetto, tenere premuto il pulsante. Chiuso Completamente aperto Semi aperto

3. Per i modelli ad accensione automatica, l'accensione avviene tramite

elettricità. Pertanto, prima di mettere in funzione l'elettrodomestico, assicurarsi che sia dotato di collegamento elettrico. L'accensione per questi modelli è la seguente. Il rubinetto del piano di cottura è in posizione chiusa. Per accendere il piano di cottura, premere prima il pulsante in avanti. Tenendo premuto il pulsante, si attiva l'accensione elettrica e si accendono i fornelli. Girando il pulsante a sinistra tenendolo premuto, è possibile fornire l'accensione alla lunghezza della fiamma desiderata.

4. Fare attenzione che le griglie del piano di cottura siano posizionate

completamente sul ripiano di cottura. In caso di guasto si possono rovesciare i materiali da mettere su tali griglie.

5. Per i modelli che hanno sicurezza di spegnimento, seguendo la procedura di

accensione secondo le linee guida di cui sopra, attendere 5-10 secondi premendo il pulsante in avanti senza togliere le mani. Il meccanismo di sicurezza interviene in questo intervallo e garantisce il funzionamento del piano di cottura. Per quanto riguarda lo spegnimento del gas, il rubinetto a gas esclude il gas che va nella zona di cottura in caso di spegnimento della fiamma del piano cottura per qualsiasi motivo.26

6. Dispositivo di sicurezza di esclusione della

fiamma (FFD) *; funziona istantaneamente quando il meccanismo di sicurezza si attiva a causa di liquido tracimato sui piani di cottura superiori.

7. Durante l'utilizzo della caffettiera fornita insieme al piano di cottura,

assicurarsi che i piedi della macchina siano posizionati esattamente sulla griglia del piano di cottura e che rimangano sulla zona del piano di cottura in posizione centrale. Utilizzare la caffettiera solo su bruciatori piccoli.

8. Quando si utilizzano piani cottura a gas, utilizzare una pentola posizionata il

più possibile sulla superficie del piano di cottura. In questo modo è possibile risparmiare energia. Nella tabella seguente sono riportati i diametri delle pentole consigliati per l'utilizzo a seconda dei bruciatori. Caratteristica della zona di cottura Wok è quella di cucinare velocemente.

9. Accertarsi che le griglie siano completamente posizionate sulla piastra di

cottura. Se la griglia non è correttamente posizionata, può causare la fuoriuscita del materiale posto su di essa.

10. Posizionare le pentole e le padelle in modo che i loro manici non siano

pos izionati sopra i piani di cottura per evitare il riscaldamento dei manici.

11. Mettere una quantità adeguata di cibo nelle pentole e nelle padelle. In questo

modo, si può evitare di fare traboccare il cibo ed evitare inutili pulizie.

12. Le dimensioni del contenitore e della fiamma del gas devono corrispondere.

Impostare le fiamme di gas in modo che non si estendano oltre la base del recipiente.

13. Non utilizzare recipienti instabili e facilmente ribaltabili sul piano di cottura.

14. Non mettere pentole e padelle vuote sui piani cottura con le fiamme accese.

15. Spegnere sempre i piani di cottura dopo ogni utilizzo.

16. Non collocare sul prodotto recipienti che possono essere influenzati dal

17. Non azionare i piani di cottura senza pentole e padelle poste su di essi.

18. Non appoggiare i coperchi delle pentole e padelle sui piani di cottura.

19. Quando vuoi mettere la pentola su un altro piano di cottura, sollevarla e

riposizionarla, non farla scorrere.

20. Tenere aperto il coperchio del recipiente utilizzato per riscaldare l'olio.

21. Non mettere olio con un volume superiore a un terzo della pentola.

Controllare sempre l'olio quando si riscalda nella padella. Oli estremamente caldi possono causare incendi.27 Bruciatore per wok * Possedendo un sistema a doppia fiamma ad anello, fornisce una distribuzione omogenea del calore sul fondo della pentola ad alta temperatura. È ideale per cotture brevi e ad alta temperatura. Quando si desidera utilizzare pentola di cottura normale sul bruciatore wok, è necessario togliere il supporto per wok dal piano di cottura.

imensioni dei recipienti I diametri di recipienti consigliati da utilizzare sono riportati nelle seguenti tabelle. Piani cottura in vetro Piani di cottura da 30 cm Piani di cottura da 45 cm Pulsantiera da 60 cm Frontalino di comando da 60 cm Frontalino di comando da 70 cm Frontalino di comando da 90 cm Bruciatore piccolo 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm Bruciatore centrale --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-22 cm Bruciatore grande 18-24 cm 22-24 cm 22-24 cm 22-24 cm 22-24 cm 22-26 cm Bruciatore per wok 24-26 cm --- 24-26 cm 24-26 cm 24-26 cm 26-30 cm Piani cottura in metallo Piani di cottura da 30 cm Piani di cottura da 45 cm Pulsantiera da 60 cm Frontalino di comando da 60 cm Frontalino di comando da 70 cm Frontalino di comando da 90 cm Bruciatore piccolo 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm 12-18 cm Bruciatore centrale --- 18-20 cm 18-20 cm 18-20 cm 18-20 cm 18-22 cm Bruciatore grande 18-22 cm 22-24 cm 22-26 cm 22-24 cm 22-24 cm 22-26 cm Bruciatore per wok 24-26 cm 24-26 cm 24-26 cm 24-26 cm 24-26 cm 26-32 cm AVVERTENZA: Il recipiente da utilizzare con i prodotti deve avere un diametro minimo di 120 mm. Spruzzi e tracimazioni possono causare danni alla superficie del piano di cottura e incendi. Non utilizzare recipienti con basi convesse o concave. Se il diametro del recipiente è inferiore al diametro del piano di cottura, ciò comporta uno spreco di energia. Utilizzare solo pentole e padelle con basi piatte.28

MANUTENZIONE E PULIZIA

Prima di iniziare la manutenzione o la pulizia, scollegare prima la spina di alimentazione elettrica del piano cottura e girare verso il basso la valvola del gas. Se il piano di cottura è caldo, attendere che si raffreddi.

1. Per ottenere una durata lunga ed economica del piano di cottura, è

necessario eseguirne regolarmente la pulizia e la manutenzione.

2. Non pulire il piano di cottura con strumenti che graffiano, come spazzole a

setole, pagliette metalliche o coltelli. Non utilizzare materiali abrasivi, che graffiano o acidi, e nemmeno detergenti.

3. Dopo aver pulito le parti del piano di cottura con un panno insaponato,

risciacquarlo e successivamente risciacquarlo a fondo con un panno morbido.

4. Pulire le superfici in vetro con speciali sostanze detergenti per vetri. Poiché

il graffio delle superfici di vetro può portare alla rottura, durante la pulizia delle superfici di vetro non utilizzare detergenti abrasivi o raschietti metallici taglienti.

5. Non pulire il piano di cottura con getti di vapore.

6. Pulire le scanalature e i coperchi delle zone cottura con acqua saponata e

pulire le scanalature per il gas con una spazzola.

7. Durante la pulizia del piano di cottura, non utilizzare mai materiali

infiammabili come acidi, diluenti e gas.

8. Non lavare in lavastoviglie le parti in plastica e alluminio del piano di cottura.

9. Pulire immediatamente aceto, limone, sale, Coca-Cola e simili sostanze

acide e alcaline versate sul piano di cottura.

10. Nel tempo, i comandi sul piano di cottura diventano duri o non girano più, in

tali circostanze può essere necessario cambiarli. Il cambio deve essere effettuato da un servizio di assistenza autorizzato.29

È possibile risolvere i problemi che si possono incontrare con il prodotto controllando i seguenti punti prima di chiamare il servizio tecnico. Punti di controllo Nel caso in cui si verifichi un problema con il fornello, controllare prima la tabella sottostante e provare i suggerimenti. Problema Possibile causa Rimedio Nessuna accensione. Nessuna scintilla. Controllare l’alimentazione elettrica. La copertura del fornello non è montata correttamente. Montare correttamente la copertura. L'alimentazione di gas è chiusa. Alimentazione del gas completamente aperta. Accensione non corretta. Alimentazione di gas non completamente aperta. Alimentazione del gas completamente aperta. La copertura del fornello non è montata correttamente. Montare correttamente la copertura. La candela di accensione è ostruita da materiali estranei. Eliminare i corpi estranei con un panno morbido. I piani di cottura sono bagnati. Asciugare accuratamente i piani di cottura. I fori per il diffusore della fiamma sono ostruiti. Pulire il diffusore della fiamma. Rumore proveniente dalla combustione o durante l'accensione. La copertura del fornello non è montata correttamente. Montare correttamente la copertura. La fiamma si spegne durante il funzionamento. Il dispositivo di rilevamento della fiamma è ostruito da materiale estraneo. Pulire il dispositivo di rilevamento della fiamma. Il cibo che fuoriesce spegne la fiamma. Spegnere il piano di cottura. Aspettare un minuto e riaccendere. Un forte getto d'aria spegne la fiamma. Si prega di controllare i relativi piani di cottura e la zona di cottura per verificare la presenza di getti d'aria, ad esempio, provenienti da una finestra aperta. Aspettare un minuto e riaccendere. Fiamma gialla. I fori per il diffusore della fiamma sono ostruiti. Pulire il diffusore della fiamma. Si usa un gas diverso. Controllare il gas utilizzato. Fiamma instabile. La copertura del fornello non è montata correttamente. Montare correttamente la copertura. Odore di gas. Beccuccio del piano di cottura aperto. Controllare se ci sono beccucci dei piani di cottura aperti. Perdita dal collegamento tra la bombola del gas e il fornello. Accertarsi che i collegamenti siano a tenuta stagna. Accensione non funzionante. Le estremità o il corpo delle candele di accensione sono ostruiti. Pulire le estremità o il corpo delle candele di accensione dei bruciatori a gas. I tubi dei bruciatori a gas sono ostruiti. Pulire i tubi dei bruciatori a gas.30

1. Movimentare e trasportare solo nella confezione originale.

2. Prestare la massima attenzione all'elettrodomestico durante le operazioni di

carico/scarico e movimentazione.

3. Accertarsi che l'imballaggio sia ben chiuso durante la manipolazione e il

4. Proteggere da fattori esterni (umidità, acqua, ecc...) che possono

danneggiare l'imballaggio.

5. Fare attenzione a non danneggiare l'elettrodomestico a causa di urti, colpi,

cadute, ecc. durante la manipolazione e il trasporto e a non romperlo o deformarlo durante il funzionamento.

SMALTIMENTO RISPETTOSO DELL'AMBIENTE

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/CE in materia di apparecchi elettrici ed elettronici (RAEE). I RAEE contengono sia sostanze inquinanti (che possono avere un effetto negativo sull'ambiente) sia elementi base (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti e recuperare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esist ono alcune regole specifiche da rispettare: - i RAEE non devono essere trattati come rifiuti domestici; - i RAEE devono essere portati nelle aree di smaltimento specifiche, gestite dai comuni o da società autorizzate. In molti stati, nel caso di RAEE di grandi dimensioni sono disponibili servizi di prelievo a domicilio. Nel caso di acquisto di un nuovo elettrodomestico, quello vecchio può essere restituito al venditore che lo deve accettare gratuitamente in un'unica soluzione, a condizione che l'elettrodomestico sia di tipo simile ed abbia le stesse funzioni di quello acquistato. INFORMAZIONI SULL'IMBALLAGGIO I materiali di imballaggio del prodotto sono realizzati con materiali riciclabili in conformità con le nostre norme ambientali nazionali. Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o di altro tipo. Portarli ai punti di raccolta del materiale d'imballaggio indicati dalle autorità locali.ΕΝΤΟΙΧΙΣΜΕΝΗ ΕΠΙΦΑΝΕΙΑ ΕΣΤΙΩΝ Επιφάνεια εστιών αερίου και ηλεκτρικών εστιών ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ EL Candy Hoover Group S.r.l. – Via Comolli 16, 20861 Brugherio (MB), ITALY2

CUIDADO: Supervisione o processo de cozedura. Supervisione sempre o processo de cozedura.
