Tipo de produto	Motosserra elétrica
Marca	RYOBI
Modelo	RCS18352C
Tensão nominal	220-240 V ~ 50 Hz
Potência	1800 W
Comprimento de corte	350 mm
Velocidade em vazio	13 m/s
Capacidade do reservatório de óleo	200 ml
Peso (sem óleo)	5,1 kg
Nível de pressão sonora (LpA)	95 dB(A)
Nível de potência sonora garantido (LwA)	107 dB(A)
Vibração (ah)	5,7 m/s²
Freio de corrente	Sim, tempo de parada < 0,15 s
Parada da corrente	< 0,15 s
Tipo de corrente	Carlton N1C-BL-52E SK B
Tipo de barra guia	Carlton 14-10W-MHCUNB Y
Classe de isolamento	Classe II (isolamento duplo)
Alimentação necessária	Tomada com disjuntor diferencial 30 mA
Dispositivos de segurança	Freio de corrente, trava do gatilho, proteção de corrente
Manutenção e limpeza	Limpar o trilho da barra guia e os dutos de óleo após cada uso; afiar a corrente regularmente
Peças de reposição	Corrente e barra guia substituíveis (consulte o manual para referências compatíveis)
Garantia	24 meses (uso particular)

Perguntas frequentes - RCS18352C RYOBI

Como instalar a corrente na motosserra RCS18352C?

Desligue a máquina, use luvas. Desaperte o parafuso e remova a tampa. Coloque a corrente na barra guia respeitando o sentido de rotação (entalhes para a frente) e enlace a volta ao redor do pinhão. Recoloque a tampa e aperte ligeiramente o parafuso. Ajuste a tensão com o parafuso.

Como tensionar corretamente a corrente?

Use o botão de ajuste para tensionar a corrente. Uma tensão correta permite levantar a corrente de 3 a 4 mm acima da barra guia. Após um amaciamento de 2-3 minutos, verifique e retensione se necessário.

Qual óleo usar para a lubrificação da corrente?

Use o óleo lubrificante Ryobi especial para corrente e barra guia. Ele permite funcionamento até -15°C. Nunca use a motosserra sem lubrificação.

Como verificar a lubrificação da corrente?

Antes de cada uso, verifique o nível de óleo através do indicador. Durante o trabalho, monitore regularmente o nível. Um reservatório cheio (200 ml) garante 25 a 40 minutos de corte.

Como usar o freio de corrente?

O freio é acionado manualmente para a frente ou automaticamente em caso de ricochete. Para desativar, puxe o freio para trás até travar. Nunca tente ligar se o freio estiver engatado.

Quais equipamentos de proteção são recomendados?

Use sempre óculos de proteção, protetores auriculares, capacete, luvas, calçados antiderrapantes e roupas ajustadas. A Ryobi recomenda roupas de classe 1 para motosserra.

Como derrubar uma árvore com segurança?

Prepare uma rota de fuga. Faça uma entalha do lado da queda (1/3 do diâmetro) e depois um corte de abate 50 mm mais acima no lado oposto, deixando uma dobradiça. Assim que a árvore começar a cair, remova a motosserra e afaste-se.

Como evitar ricochetes?

Nunca corte com a ponta da barra guia. Segure firmemente com as duas mãos, não ultrapasse a altura dos ombros, use correntes e barras guia recomendadas e mantenha a corrente bem afiada.

Como afiar a corrente?

Tensione a corrente, prenda a barra guia em um torno. Use uma lima redonda de diâmetro adequado. Lime cada entalhe para a frente com um ângulo de 30° (conforme o modelo). Faça o mesmo número de passadas em cada dente. Lime também os limitadores de profundidade se necessário.

Onde encontrar peças de reposição para a RCS18352C?

Use exclusivamente acessórios Ryobi. Consulte seu revendedor autorizado ou acesse ryobitools.eu para encontrar o centro de assistência técnica mais próximo.

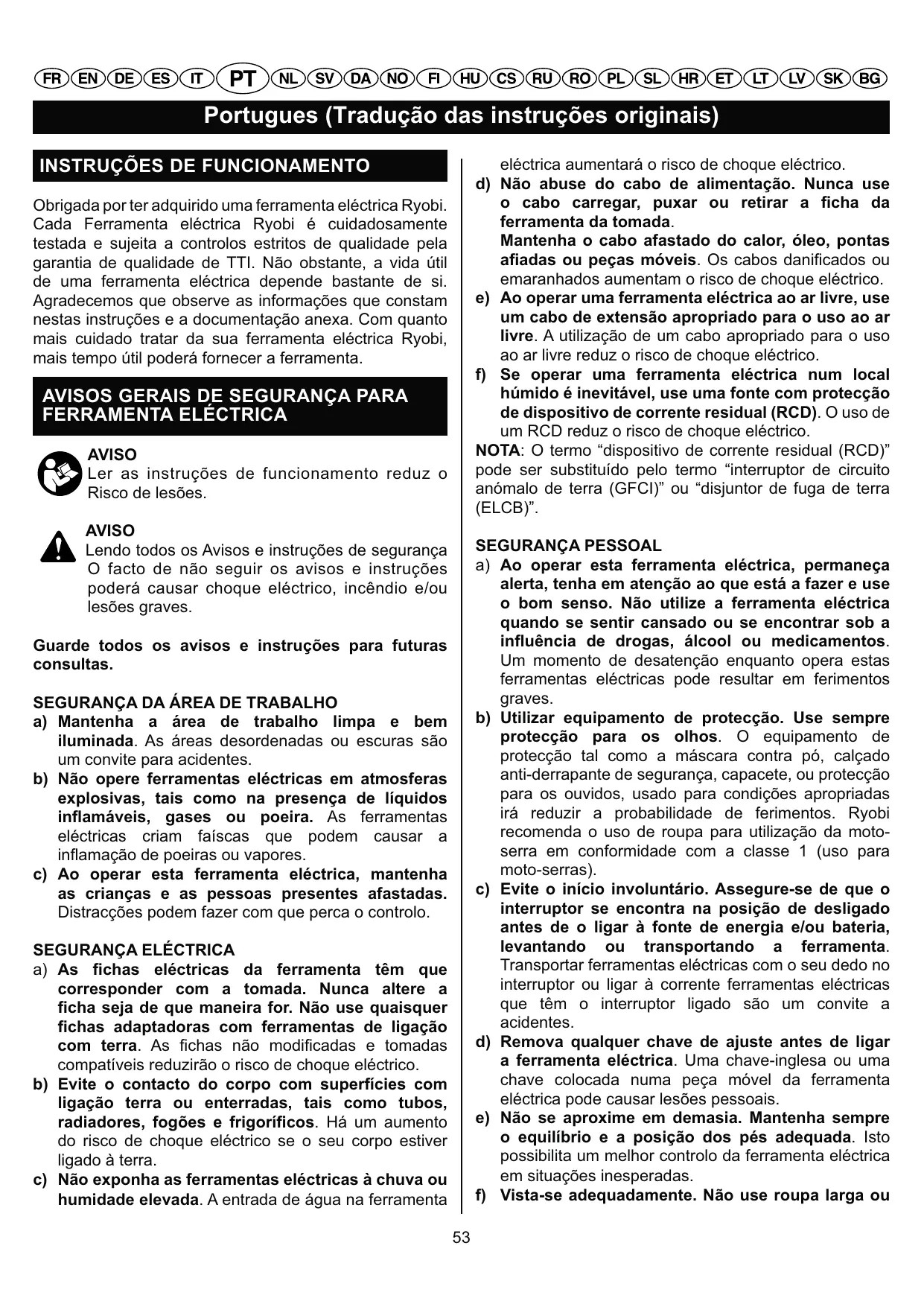

MANUAL DE UTILIZADOR RCS18352C RYOBI

Português (Tradução das instruções originais)

INSTRUÇÕES DE FUNCIONAMENTO

Obrigado por ter adquirido uma ferramenta elétrica Ryobi. Cada ferramenta elétrica Ryobi é cuidadosamente testada e sujeita a controlos estritos de qualidade, garantia de qualidade da TTI. Não obstante, a vida útil de uma ferramenta elétrica depende bastante de si. Agradecemos que observe as informações que constam nestas instruções e na documentação anexa. Quanto mais cuidado tratar da sua ferramenta elétrica Ryobi, mais tempo útil poderá fornecer a ferramenta.

AVISOS GERAIS DE SEGURANÇA PARA FERRAMENTA ELÉTRICA

AVISO

Ler as instruções de funcionamento reduz o risco de lesões.

AVISO

Leia todos os avisos e instruções de segurança. O facto de não seguir os avisos e instruções poderá causar choque elétrico, incêndio e/ou lesões graves.

Guarde todos os avisos e instruções para futuras consultas.

SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas desordenadas ou escuras são um convite para acidentes. b) Não opere ferramentas elétricas em atmosferas explosivas, tais como na presença de líquidos inflamáveis, gases ou poeira. As ferramentas elétricas criam faíscas que podem causar a inflamação de poeiras ou vapores. c) Ao operar esta ferramenta elétrica, mantenha as crianças e as pessoas presentes afastadas. Distrações podem fazer com que perca o controlo.

SEGURANÇA ELÉTRICA

a) As fichas elétricas da ferramenta têm que corresponder à tomada. Nunca altere a ficha de maneira alguma. Não use quaisquer fichas adaptadoras com ferramentas ligadas à terra. As fichas não modificadas e tomadas compatíveis reduzirão o risco de choque elétrico. b) Evite o contacto do corpo com superfícies com ligação à terra ou enterradas, tais como tubos, radiadores, fogões e frigoríficos. Há um aumento do risco de choque elétrico se o seu corpo estiver ligado à terra. c) Não exponha as ferramentas elétricas à chuva ou humidade elevada. A entrada de água na ferramenta

d) Não abuse do cabo de alimentação. Nunca use o cabo para transportar, puxar ou desligar a ficha da ferramenta da tomada. Mantenha o cabo afastado do calor, óleo, pontas afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico. e) Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão apropriado para o uso ao ar livre. A utilização de um cabo apropriado para o uso ao ar livre reduz o risco de choque elétrico. f) Se operar uma ferramenta elétrica num local húmido é inevitável, use a fonte com proteção de dispositivo de corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

NOTA: O termo "dispositivo de corrente residual (RCD)" pode ser substituído pelo termo "interruptor de circuito de falha à terra (GFCI)" ou "disjuntor de fuga à terra (ELCB)".

SEGURANÇA PESSOAL

a) Ao operar esta ferramenta elétrica, permaneça alerta, tenha atenção ao que está a fazer e use o bom senso. Não utilize a ferramenta elétrica quando se sentir cansado ou se encontrar sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera estas ferramentas elétricas pode resultar em ferimentos graves. b) Utilize equipamento de proteção. Use sempre proteção para os olhos. O equipamento de proteção tal como a máscara contra pó, calçado antiderrapante de segurança, capacete, ou proteção para os ouvidos, usado para condições apropriadas irá reduzir a probabilidade de ferimentos. A Ryobi recomenda o uso de roupa para utilização da motosserra em conformidade com a classe 1 (uso para motosserras). c) Evite o início involuntário. Assegure-se de que o interruptor se encontra na posição de desligado antes de o ligar à fonte de energia e/ou bateria, ao levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o seu dedo no interruptor ou ligar a corrente a ferramentas elétricas que têm o interruptor ligado são um convite a acidentes. d) Remova qualquer chave de ajuste antes de ligar a ferramenta elétrica. Uma chave-inglesa ou uma chave colocada numa peça móvel da ferramenta elétrica pode causar lesões pessoais. e) Não se aproxime em demasia. Mantenha sempre o equilíbrio e a posição dos pés adequada. Isto possibilita um melhor controlo da ferramenta elétrica em situações inesperadas. f) Vista-se adequadamente. Não use roupa larga ou

Português (Tradução das instruções originais)

acessórios de joias. Mantenha o seu cabelo, roupa e luvas longe das peças móveis. A roupa larga, joias ou cabelo comprido pode ficar preso nas peças móveis.

UTILIZAÇÃO E CUIDADOS COM A FERRAMENTA ELÉTRICA

a) Não force a ferramenta elétrica. Use a ferramenta elétrica correta para a sua aplicação. A ferramenta fará o seu trabalho melhor e de forma mais segura, trabalhando ao ritmo para o qual foi concebida. b) Não use uma ferramenta caso o interruptor não ligue e desligue a ferramenta elétrica corretamente. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da fonte de alimentação e/ou a bateria da ferramenta elétrica antes de realizar quaisquer ajustes, mudança de acessórios ou guardar as ferramentas elétricas. Estas medidas de segurança preventivas reduzem o risco de arranque acidental da ferramenta elétrica. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Realize a manutenção das ferramentas elétricas. Verifique se existe desalinhamento ou empeno das peças móveis, rutura das peças e qualquer outra condição que possa ter afetado o funcionamento da ferramenta elétrica. Se danificada, mande a ferramenta elétrica ser reparada antes de a utilizar. Muitos acidentes são causados por ferramentas elétricas com fraca manutenção. f) Mantenha as ferramentas de corte afiadas e limpas. É menos provável que as ferramentas de corte com uma correta manutenção e com pontas de corte afiadas fiquem presas e são mais fáceis de controlar. g) Use a ferramenta elétrica, os acessórios e as brocas da ferramenta, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser executado. O uso da ferramenta elétrica para operações diferentes daquelas a que se destina pode causar uma situação perigosa.

ASSISTÊNCIA

A manutenção da ferramenta elétrica deve ser efetuada por uma pessoa qualificada para reparações, utilizando apenas peças de substituição

idênticas. Isto assegura que a segurança da ferramenta elétrica é mantida.

• Caso seja necessária a substituição do cabo de alimentação, esta tem que ser feita pelo fabricante ou pelo seu agente, a fim de evitar um perigo de segurança.

OUTROS AVISOS GERAIS

• Conheça a sua ferramenta elétrica. Leia o manual do proprietário atentamente. Aprenda a sua aplicação e limitações, assim como os perigos específicos relacionados com esta ferramenta. Use a ferramenta correta. Não force a ferramenta pequena, que é capaz de fazer algo muito difícil. Não use a ferramenta para finalidades a que não se destina. Proteja os seus pulmões. Use uma máscara para o proteger do pó, caso a operação seja poeirenta.
• Não trabalhe com pouca luz. Use a unidade à luz do dia ou com boa luz artificial.
• Caso a tomada elétrica ou o cabo de extensão esteja danificado ou alterado, puxe a ficha de imediato. Fique alerta e exerça controlo. Observe o que está a fazer e utilize o senso comum. Não utilize a ferramenta quando estiver cansado. Não apresse o trabalho com a ferramenta.
• Verifique se existem peças danificadas. Antes de qualquer outro uso da ferramenta, uma proteção ou qualquer outra peça que esteja danificada deve ser cuidadosamente verificada para determinar se funciona adequadamente e se executa a função a que se destina. Confirme o alinhamento das peças móveis, a união das peças móveis, a rutura de peças, montagem e quaisquer outras condições que possam afetar o funcionamento. Uma proteção ou qualquer outra parte danificada deve ser adequadamente reparada ou substituída por um centro de assistência autorizado.
• Não use uma ferramenta caso o interruptor não ligue e desligue a ferramenta corretamente. Leve os interruptores defeituosos para serem substituídos num centro de assistência autorizado.
• Não opere esta ferramenta quando estiver sob a influência de drogas, álcool ou qualquer medicamento.
• Este aparelho não deve ser utilizado por crianças ou pessoas inválidas. As crianças devem ser mantidas sob vigilância para se garantir que não brincam com o aparelho.
• Recomenda-se o uso de um disjuntor de fuga de ligação à terra do dispositivo de corrente residual em conjunto com esta ferramenta. Realize a manutenção da moto-serra com cuidado.

Português (Tradução das instruções originais)

Mantenha sempre o cabo afastado da corrente. Nunca carregue a serra pelo cabo ou puxe o cabo para o desligar da tomada.

Tensão da corrente. Certifique-se de que a tensão da corrente está correta, conforme especificado nestas instruções. A tensão incorreta pode fazer com que a corrente se solte da barra guia, o que é extremamente perigoso. - Cabo de extensão. Quando utilizar um cabo de extensão, certifique-se que:

(a) os pinos na ficha do cabo de extensão são do mesmo número, tamanho e forma que os pinos da ficha na serra. (b) o cabo de extensão tem os fios elétricos adequados e que se encontra em boa condição elétrica. (c) o tamanho do fio é suficientemente grande para a voltagem de amperes AC da moto-serra.

AVISOS ESPECIAIS DE SEGURANÇA SOBRE A MOTO-SERRA INSTRUÇÕES DE SEGURANÇA

• Mantenha todas as partes do corpo distanciadas da corrente da serra quando a moto-serra estiver em funcionamento. Antes de arrancar a moto-serra, assegure-se de que a corrente da serra não está em contacto com qualquer objeto. Um momento de distração ao operar a moto-serra pode causar emaranhamento da sua roupa ou corpo com a moto-serra. Segure sempre a moto-serra com a sua mão direita na pega traseira e com a sua mão esquerda na pega dianteira. Segurar a moto-serra com uma configuração de mão invertida aumenta o risco de lesão pessoal e nunca deve ser feito.
• Use óculos de segurança e proteção para os ouvidos. Recomenda-se equipamento de proteção para a cabeça, mãos, pernas e pés. A roupa de proteção adequada reduzirá o risco de lesões pessoais causadas por detritos voadores ou contato acidental com a motosserra.
• Não manuseie a motosserra em uma árvore. A utilização de uma motosserra quando se está em cima de uma árvore pode causar lesões pessoais.
• Mantenha sempre o equilíbrio adequado dos pés e opere a motosserra apenas quando se encontra sobre uma superfície fixa, firme e nivelada. As superfícies escorregadias ou instáveis, tais como escadas, podem causar perda de equilíbrio ou do controle da motosserra. Ao cortar um ramo que esteja sob tensão, esteja alerta para o efeito de recuo. Quando a tensão nas fibras da madeira é liberada, o ramo catapultado pode atingir o operador e/ou atirar a motosserra e fazer

fora de controle.

• Use extrema cautela ao cortar arbustos e rebentos. O material delgado pode apanhar a motosserra e ser atirado para você ou tirar-lhe o equilíbrio.
• Carregue a motosserra pela pega dianteira com a motosserra desligada e afastada do seu corpo. Ao transportar ou armazenar a motosserra, coloque sempre a cobertura da barra guia. O segurar adequadamente a motosserra reduzirá a probabilidade de contato acidental com a corrente móvel da serra.
• Siga as instruções para a lubrificação, tensionamento da corrente e mudança dos acessórios. Uma corrente com a tensão ou a lubrificação incorretas também pode quebrar e aumentar o risco de recuo.
• Mantenha os manípulos secos, limpos e livres de óleo e graxa. As pegas gordurosas ou oleosas são escorregadias, causando a perda de controle.
• Corte apenas madeira. Não use a moto-serra para finalidades a que não se destina. Por exemplo: não use a moto-serra para cortar plástico, alvenaria ou materiais de construção que não sejam de madeira. O uso da moto-serra para operações diferentes daquelas a que se destina pode criar uma situação perigosa. Causas e prevenção do efeito de recuo para o operador: a) Os saltos repentinos podem ocorrer quando a ponta da barra guia toca algo ou quando a madeira se fecha e aperta a corrente da serra durante o corte. b) O contacto da ponta, em alguns casos, pode causar uma reacção inversa repentina, retrocedendo a barra guia para cima e para trás na direcção do operador. c) Ao apertar a corrente da serra na parte superior da barra guia, pode empurrar a barra guia rapidamente para o operador. d) Qualquer destas reacções pode causar a perda de controlo da serra, o que poderia resultar em sérios danos para o utilizador. Não confie exclusivamente nos dispositivos de segurança integrados na serra. Ao utilizar a moto-serra, deverá realizar vários passos para que os seus cortes se realizem de forma segura e não ocorram danos ou acidentes. e) O recuo é o resultado de uma má utilização da ferramenta e/ou condições ou procedimentos de operação incorrectos e pode ser evitado tomando as precauções apropriadas conforme indicado abaixo:

1) Segure firmemente, com os polegares e os dedos a cercar as pegas da moto-serra, com ambas as mãos na serra e posicione o seu corpo e braço para permitir resistir à força do recuo. As forças do recuo podem ser controladas pelo operador, se as precauções apropriadas forem tomadas. Não largue a moto-serra.

2) Não se estenda e não corte acima da altura do

ombro. Isto ajuda a impedir o contacto da ponta não intencional e permite um melhor controlo da motosserra em situações inesperadas.

3) Utilize apenas correntes e barras sobressalentes do fabricante. As barras e as correntes de substituição incorrectas podem causar uma ruptura da corrente e/ou recuo. 4) Siga as instruções de manutenção e afinação do fabricante para a corrente da serra. Diminuir a altura do calibre de profundidade pode conduzir a aumentos do recuo.

Além disso:

a) Recomendamos o uso de um disjuntor de corrente com uma corrente de paragem de 30mA ou menos. b) Recomenda-se que o equipamento seja conectado à fonte de alimentação com impedância ou menos Zsysmax=0.12+0.08j. Recomenda-se ao utilizador que consulte o fornecedor de energia, se necessário. c) Indicação para posicionar o cabo de modo a que não fique preso em ramos e similares, durante o corte. d) Recomenda-se que na primeira vez de utilização, como prática mínima, se corte ramos numa armação ou andaime.

USO A QUE SE DESTINA

USO A QUE SE DESTINA

Esta motosserra destina-se ao corte de peças de madeira, árvores e troncos de madeira para uso doméstico.

Não utilize para quaisquer outras tarefas que não as especificadas no capítulo 'USO A QUE SE DESTINA'. Além disso, este produto não se destina a ser utilizado para serviços profissionais de árvores.

RISCOS RESIDUAIS:

Mesmo com o uso previsto do aparelho, há sempre um risco residual que não pode ser impedido. De acordo com o tipo e a construção do aparelho, poderão aplicar-se os seguintes perigos potenciais:

• O contato com os dentes de serra expostos da motosserra (perigos de corte); Acesso à corrente rotativa da serra (perigos de corte); Movimentos imprevistos e abruptos da barra guia (perigos de corte).
• Projeção de peças da motosserra (perigos de corte/injeção); Projeção de peças da peça de trabalho; Inalação de partículas da peça de trabalho.
• Contato da pele com o óleo.
• Perda de audição, caso não se utilize a proteção para os ouvidos necessária.

SÍMBOLOS

Alguns dos símbolos que se seguem podem ser usados nesta ferramenta. Estude-os, por favor, e aprenda o seu significado para uma operação segura deste aparelho.

SÍMBOLOS	NOME	EXPLICAÇÃO
	Alerta de Segança	Precauções que envolvem a sua segança.
	Ferramenta de Classe II	Ferramenta em que a proteção contraacho eletrico depends do isolamento duplo ou do isolamento reforcado.
	Alerta de Condições de Humidade	Não exponha o aparecido à chuva nem o utilize em locais húmidos.
	Ler o Manual do Utilizador	Para reduzir o risco de ferimento, o utilizador deve ler e comprehender omanual do uso da重要作用 antes de usar este aparecido.
	Precaução contra Choque Eléctrico	Caso o cabo está danificado ou cortado, retire a ficha da corrente de imeditado.
	Proteção para os Olhos	Use sempre óculos com proteções laterais ou óculos de segança ao operar este aparecido.
	Proteção para os ouvidos	Use sempre protectores auriculares de segança ao operar este aparecido.

Português (Tradução das instruções originais)

107	Nível de potência do som	O[nível de potência sonora garantido é de 107dB.
	Alerta de Segança: Perigo de recuo	Precauções que envolvem a sua segança relativas ao recuo.
	Operação com as两大ismos	Use sempre as两大ismos para operar a maior, não a utilize so com uma maior.
CE		Esta ferramenta obedece a todas as normas regulamentees do País da UE onde foci comprada.
CP		Conformidade GOST-R
		Os aparehos electricos antigos não devem ser eliminados juntamente com o lixo dométrico. Recicle onde existem instalações para o efeito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

As seguintes palavras e sinais destinam-se a explicar os níveis de risco associados a este produto.

SÍMBOLO	SINAL	SIGNIFICADO
	PERIGO:	Indica uma situação eminentemente perigosa que, se não for evitada, resultará numa grave lesão ou mesmo a morte.
	AVISO:	Indica uma situação potencialmente perigosa que, se não for evitada, resultará numa grave lesão ou mesmo a morte.
	CUIDADO:	Indica uma situação potencialmente perigosa que, se não for evitada, resultará numa lesão pouco na moderada.
	CUIDADO:	(Sem o Símbolo de Alerta de Segurança) Indica uma situação que pode resultar em danos materiais.

ASSISTÊNCIA

Os serviços de manutenção requerem extremo cuidado e conhecimentos e devem apenas ser realizados por um técnico qualificado e assistência qualificada. Para assistência, sugerimos que devolva o produto ao seu CENTRO DE ASSISTÊNCIA AUTORIZADO mais próximo para reparação. Ao realizar serviços de manutenção, use apenas peças de substituição idênticas.

AVISO

Para evitar lesões pessoais graves, não tente usar este produto até ter lido exaustivamente e compreendido completamente o manual do operador. Guarde este manual do operador e faça uma revisão frequente para uma operação segura e ensine o mesmo a outras pessoas que possam utilizar este aparelho.

AVISO

Observe todas as precauções de segurança relativas a choques elétricos.

GUARDE ESTAS INSTRUÇÕES

DESCRIÇÃO

Fig. 1

1. Trava para a corrente
2. Manípulo frontal
3. Tampão do depósito do óleo
4. Botão de bloqueio de segurança
5. Manípulo posterior
6. Indicador de corrente ligada
7. Interruptor de ligação
8. Indicador de referência do depósito do óleo
9. Manípulo de ajuste de tensão da corrente
10. Capa da roda dentada
11. Manípulo com porca
12. Barra da corrente
13. Corrente da serra

Fig. 2

1. Botão de Bloqueio de Segurança

Português (Tradução das instruções originais)

1. Grampo
2. Capa da Corrente

Fig. 3

1. Roda dentada
2. Parafuso de Tensão da Corrente
3. Barra guia
4. Saída do Óleo

Fig. 5

1. Ranhura da barra
2. Ligações da corrente motriz
3. Cortador

Fig. 9

1. Direção daqueada
2. Zona de Perigo
3. Percurso de escape

Fig.10

1. Direção daque
2. Entalhe
3. Corte de queda para RTS
4. Articulação

Fig.11

1. Corte de ramo
2. Mantenha o trabalho ao nível do solo até que o tronco seja cortado

Fig.12

1. Tronco apoiado ao longo de todo o comprimento
2. O corte a partir de cima (overbuck) evita que o tronco se parta.

Fig.13 35. Tronco apoiado num extremo 36. 1.º corte underbuck (1/3 de diâmetro) para evitar lascas 37. 2.º corte overbuck (2/3 de diâmetro) para encontrar o 1.º corte (para evitar compressões) Fig.14 38. Tronco apoiado em ambos os extremos 36. 1.º corte underbuck (1/3 de diâmetro) para evitar lascas 37. 2.º corte overbuck (2/3 de diâmetro) para encontrar o 1.º corte (para evitar compressões)

Fig.15

1. Cortar transversalmente um tronco
2. Esteja no lado de cima ao cortar porque o tronco pode rolar.

DADOS TÉCNICOS

	Unidade	RCS1835	RCS2040
Tensão nominal	V~ / Hz	220~240/50	220~240/50
Potência nominal	W	1800	2000
Velocidade nominal semarga	m/s	13	13
Comprimento de corte	mm	350	400
Travão darente	s	< 0.15	< 0.15
Paragem darente	s	< 0.15	< 0.15
Capacidade do depósito do oleo darente	ml	200	200
Peso (com barra guia,但现在e depósito vazio)	kg	5.1	5.2
Nível de pressão sonora emitida LpA	dB(A)	95	95
Incerteza KpA	dB(A)	3	3
Nível de pressão sonora LWA	dB(A)	104	104
Incerteza KWA	dB(A)	3	3
Dispositivo LWA (G) de ligação de segurança garantido	dB(A)	107	107
Valor de vibração total (sem modo de trabalho em conta)	m/s2	5.7	5.7
Incerteza K	m/s2	1.5	1.5

Português (Tradução das instruções originais)

Observações às especificações:

O valor de vibração declarado foi medido com um método de teste padrão e pode ser usado para comparar uma ferramenta com outras. - O valor de vibração declarado pode ser utilizado numa avaliação preliminar da exposição.

Aviso:

Os valores de vibração reais durante o uso da ferramenta podem ser diferentes dos acima indicados e estão dependentes do uso da ferramenta; e

Da necessidade de identificar as medidas de segurança para se proteger o operador que se baseiam numa avaliação da exposição nas condições reais de utilização (que toma em consideração todas as partes do ciclo de funcionamento tais como os tempos em que a ferramenta é desligada e quando se encontra a funcionar a ralenti, para além do tempo de ativação).

Informações da Corrente e Barra

Modelo	Corrente	Barra
RCS1835	Carlton N1C-BL-52E SK B	Carlton 14-10W-MHC UNB Y
	Oregon 91PJ052X	Oregon 140SDEA041
	Oregon 91PJ052X	Carlton 14-10W-MHC UNB Y
	Tri-link JL9d-3*52	Tri-link DCR14B-050-3/8LP-52-B
RCS2040	Carlton N1C-BL-56E SK B	Carlton 16-10W-N156-MHC
	Oregon 91PJ056X	Oregon 160SDEA041
	Tri-link JL9d-3 x 56	Tri-link DCR16C-050-Y56LD
Aviso: A corrente deve estar equipada com uma barra segundo as combinações anteriores.

CARACTERÍSTICAS ESPECIAIS DO APARELHO

Travão de corrente especial com mola de segurança. No caso de um recuo ou se o acionador for libertado, a motosserra chega a uma paralisação no espaço de 1/10 de segundo. - Corrente de serra com ligações condutoras de segurança para reduzir o risco de recuo. - Elemento grande do trabalho da corrente. Em caso de recuo, o trabalho da corrente é empurrado para a frente por trás da mão do operador e acontece o trabalho rápido da motosserra. Ligue com o bloqueador para proteger contra arranques não intencionais da motosserra. - O indicador de corrente ligada indica a boa ligação com a corrente elétrica.

ARRANQUE DO FUNCIONAMENTO

Montar a barra da corrente e a corrente da serra

AVISO

Retire a ficha elétrica da tomada. Usar luvas de proteção.

Desaparafuse o manipulo com porca e retire a capa da roda dentada (Fig. 3)

A motosserra deve estar virada na direção da rotação da corrente. Se estiverem voltados para trás, vire o aro. (Fig. 4) - Coloque os elos da transmissão por corrente na ranhura da barra de acordo. (Fig. 5) Posicione a corrente para que haja um aro na parte posterior da barra. Segure a corrente em posição na barra e coloque o aro à volta da roda dentada e assegure-se de que foi bem montada. (Fig. 6) - Rode o manipulo de ajuste da tensão da corrente, gire o parafuso de tensionamento da corrente no sentido dos ponteiros do relógio até que a motosserra tenha a tensão correta. Quando o parafuso está a ser apertado, a barra da corrente tem que ser tão empurrada para cima, verifique a tensão da corrente outra vez, não realize a tensão ficando muito apertada (Fig. 7) Substitua a tampa da roda dentada na parte superior e aperte-a delicadamente com o manipulo com porca. Nota: a motosserra tem a tensão correta se, no meio do cortador, a corrente possa ser levantada 3 a 4mm da ponta superior do cortador.

Rodagem de serragem novamente

Antes de serrar com uma nova corrente de serra, deixe-a funcionar durante 2-3 minutos.

Português (Tradução das instruções originais)

AVISO

Após o tempo de rodagem, verifique a tensão da corrente e volte a apertar a corrente, se necessário.

As motosserras são fornecidas "ex work" sem um enchimento do óleo. Antes do funcionamento inicial da máquina, o depósito do óleo deve ser enchido com o óleo de lubrificação.

O óleo adesivo da moto-serra Ryobi é biodegradável e permite a operação da moto-serra a temperaturas reduzidas até -15 °C.

O tampão do depósito do óleo é retirado para encher com o óleo. Ao verter o óleo, assegure-se de que nenhuma sujidade entra no depósito do óleo. O nível de óleo pode ser monitorizado no indicador de nível do óleo. Um enchimento do depósito de óleo (capacidade de 0,2 L) é suficiente para a ação da moto-serra durante 25 a 40 minutos.

Verifique a lubrificação da corrente.

Se a corrente da serra estiver a funcionar a seco, o cortador e a corrente da serra danificam-se dentro de um curto espaço de tempo. É, por conseguinte, essencial verificar o nível do óleo no indicador de nível do óleo sempre antes de iniciar o trabalho.

AVISO

Nunca trabalhe sem lubrificação da corrente!

Para verificar a lubrificação da corrente, segure a moto-serra com o cortador (e a corrente de serra em funcionamento) a uma distância segura de aproximadamente 20 cm sobre uma base de cor clara, por exemplo, papel de jornal espalhado. Se aparecerem marcas de óleo cada vez maiores na base de cor clara, a lubrificação da corrente está a funcionar na perfeição.

Travão para a corrente

O travão da corrente integrado conduz a corrente da serra a uma paralisação no espaço de 1/10 de um segundo, se o travão da corrente for deslocado para

-- manualmente para a sua posição dianteira, ou durante o trabalho com a moto-serra com as costas da mão do operador (devido a um recuo), ou

-- a moto-serra é desligada libertando o acionador. Se o trabalho rápido da moto-serra é ativado através da atuação do Travão da Corrente, não deixe que o motor da moto-serra funcione com o travão da corrente nesta posição durante longos períodos de tempo desnecessários. Guie o travão da corrente de volta para a sua posição inicial.

AVISO

Antes de operar a moto-serra, verifique sempre que o travão de mão se encontra em perfeita ordem

de funcionamento (atuando a proteção manual e libertando o acionador). Leve a sua moto-serra para reparação caso o tempo de travagem seja alongado.

Corrente elétrica

AVISO

Antes de ligar a ficha, verifique se a voltagem elétrica e a frequência da voltagem, conforme indicado na placa de especificações, correspondem à sua fonte de alimentação.

AVISO

Antes de iniciar o trabalho, verifique se o cabo de alimentação e o cabo de extensão não apresentam danos. Use apenas cabos de alimentação e cabos de extensão em condições perfeitas.

AVISO

O sistema elétrico ao qual a motosserra é conectada deve ser equipado com um interruptor de segurança de corrente diferencial (com um limiar de corrente de fuga de 30 mA).

A motosserra de corrente é intencionalmente curta para impedir que entre em contato com a corrente de serra em precisão quando trabalha com a madeira.

É aconselhável colocar a correia do protetor de esforço entre a ficha da motosserra e a tomada de acoplamento do cabo de extensão necessária para trabalhar com a máquina; isto impede que a ficha deslize acidentalmente da tomada de acoplamento do cabo de extensão.

ANTES DA OPERAÇÃO

Para impedir o recuo, siga estas instruções de segurança:

• Nunca comece a cortar com a ponta da barra da corrente! Mantenha sempre uma visão atenta sobre a ponta da barra da corrente!
• Nunca corte com a ponta da barra da corrente! Seja cuidadoso com os cortes contínuos em que já está a trabalhar! Comece sempre os cortes com a motosserra já em precisão.
• Certifique-se de que a corrente da serra está sempre corretamente afiada.
• Nunca corte transversalmente mais do que um ramo de cada vez! Ao desbastar os ramos, tenha cuidado para não embater noutros ramos.

a) Ao cortar transversalmente, tenha em atenção os troncos que se encontram muito próximos uns dos outros. Se possível, use uma plataforma de serragem.

Transportar a moto-serra

Antes de transportar a moto-serra, retire sempre a ficha da tomada elétrica e deslize a capa da corrente sobre a barra

Português (Tradução das instruções originais)

e a corrente. Se tiver que realizar vários cortes com a motosserra, a serra tem que ser desligada entre os cortes.

Proteção da corrente (Fig. 2).

A capa da corrente tem que ser encaixada na corrente e barra assim que o trabalho de serragem está concluído, e deve ser transportada.

FUNCIONAMENTO

AVISO

Use proteção para os olhos, ouvidos e roupa para o corpo ao mesmo tempo que usa a sua serra.

Assegure-se de que o depósito de óleo está cheio antes de usar.

Liberte o travão da corrente. Para poder usar a moto-serra novamente, a corrente da serra tem que estar destravada. Primeiro desligue a serra, liberte o interruptor de ligar/desligar e, em seguida, puxe o travão da corrente para trás na direção da parte traseira da moto-serra até que bloqueie no lugar. A corrente irá mover-se agora quando for ligada. Segurar a moto-serra (Fig. 8)

Segure sempre ambas as pegas com os polegares e os dedos que cercam as pegas. Assegure-se de que a sua mão esquerda está a segurar o manípulo de modo a que o polegar está por baixo. Usar a moto-serra

Certifique-se sempre do seu equilíbrio dos pés e segure a moto-serra firmemente enquanto o motor se encontra em funcionamento.

Abater uma árvore (Fig. 9)

Quando as operações de cortar e abater estão a ser realizadas por duas ou mais pessoas ao mesmo tempo, a operação de abate deve ser separada da operação de corte por uma distância de pelo menos duas vezes a altura da árvore que vai cair. As árvores não devem ser abatidas de alguma forma que possa pôr alguém em perigo, atingir alguma linha de fornecimento ou causar danos de propriedade. Se a árvore entrar em contacto com alguma linha de fornecimento, a empresa de serviço público deve ser notificada de imediato.

O operador da moto-serra deve manter-se no lado de cima do terreno, dado que é provável que a árvore role ou deslize para o percurso de escape (antes de ter sido abatida).

Um percurso de escape deve ser planeado e desobstruído conforme necessário antes de se iniciarem os cortes. O percurso de escape deve estender-se para trás e na diagonal para a traseira da linha de queda prevista, conforme ilustrado na Fig. 9.

Antes de iniciar o abate, tenha em conta a inclinação natural da árvore, a localização dos ramos maiores e a direção do vento para avaliar a forma como a árvore irá cair.

Remova a sujidade, pedras, casca solta, pregos, estribos e arames da árvore.

Entalhar um subcorte (um subcorte numa árvore para direcionar a queda) (Fig. 10).

Faça o entalhe com 1/3 do diâmetro da árvore, perpendicular ao sentido da queda. Faça primeiro o corte de entalhadura horizontal inferior; isto ajudará a evitar a compressão quer da corrente da serra quer da barra guia quando o segundo entalhe é realizado.

Corte final de uma operação para cortar uma árvore que se realiza no lado oposto da árvore, a partir da parte por baixo do corte. (Fig. 10).

Faça o corte de abate para trás com pelo menos 50 mm mais alto do que o corte de entalhadura horizontal. Mantenha o corte de abate para trás paralelo ao corte de entalhadura horizontal. Faça o corte de abate para trás de modo a que reste madeira suficiente para atuar como uma dobradiça. A madeira da dobradiça evita que a árvore dobre e caia na direção errada. Não corte através da dobradiça. À medida que o corte de abate se aproxima da dobradiça, a árvore deve começar a cair. Se houver qualquer possibilidade de a árvore não cair no sentido desejado ou de poder balançar para trás e vincar a moto-serra, pare de cortar antes que o corte de abate para trás esteja concluído e use cunhas de madeira, plástico ou alumínio para abrir o corte e deixar cair a árvore sobre a linha desejada. Quando a árvore começar a cair, retire a moto-serra do corte, pare o motor e pouse a moto-serra e, em seguida, use o percurso de retirada planeado. Esteja alerta para ramos soltos que possam cair e preste atenção ao seu equilíbrio.

Desbastar uma árvore (Fig. 11).

Desbastar consiste em remover os ramos de uma árvore abatida. Ao desbastar, deixe os ramos maiores inferiores para apoiar o tronco do chão. Remova os ramos com um só corte. Os ramos sob tensão devem ser cortados de baixo para cima, para não danificar a moto-serra.

• Cortar um tronco (o processo transversal é cortar uma árvore abatida ou tronco em comprimentos) (Fig. 12-15). Cortar é cortar um tronco em comprimentos. É importante certificar-se de que o seu equilíbrio é firme e que o seu peso está distribuído uniformemente em ambos os pés. Quando possível, o tronco deve ser levantado e suportado pelo uso de ramos, troncos ou calços.

Siga a instrução simples para um corte fácil:

a) Quando o tronco é suportado ao longo de todo o comprimento, é cortado a partir do topo (overbuck). (Fig.12) b) Quando o tronco é suportado numa extremidade, corte 1/3 do diâmetro do lado de baixo (underbuck). Em seguida, efectue o corte final overbucking para encontrar o primeiro corte. (Fig.13) c) Quando o tronco é suportado em ambas as extremidades, corte 1/3 desse diâmetro da parte superior (overbuck). Em seguida, efectue o corte final underbucking 2/3 mais baixo para encontrar o primeiro corte. (Fig.14) d) Ao cortar numa inclinação, fique sempre no lado de cima do tronco. Ao cortar transversalmente, para

Português (Tradução das instruções originais)

manter o controlo total, liberte a pressão de corte perto da extremidade do corte sem relaxar o seu aperto nas pegas da moto-serra. (Fig.15)

Não deixe a corrente entrar em contacto com o solo. Após ter terminado o corte, aguarde que a corrente da serra pare antes de deslocar a moto-serra. Pare sempre o motor antes de se deslocar de árvore em árvore.

MANUTENÇÃO

(Fig. 16-21)

Afiação da corrente

Quando a corrente penetra na madeira com dificuldade, precisa de ser afiada como se segue:

Coloque a corrente sob tensão. Aperte a barra numa bancada para que a corrente possa deslizar. Prenda a lima ao suporte da lima e coloque-a no cortador a um ângulo de 35°. Lime com movimento para a frente apenas até ter eliminado a parte da extremidade de corte. - Conte o número de embates dados ao cortador para funcionar como uma base de referência e lime com o mesmo número de embates em todos os outros cortadores. - Se antes afiar algumas vezes, o indicador de profundidade ficar saliente no molde, tem que restaurar ao seu nível, use uma lima lisa. - Por fim, retire o indicador de profundidade. NOTA: Recomendamos-lhe que a afiação importante e profunda seja realizada por um agente de assistência que esteja equipado com um afiador elétrico.

MANUTENÇÃO DA BARRA GUIA

• Quando tiver terminado o trabalho, limpe o sulco e as passagens de óleo, com um gancho de raspagem. Apare periodicamente os lados dos trilhos usando uma lima lisa.
• Se não o fizer a longo prazo, as chanfraduras poderão quebrar-se e danificar a barra. Se um trilho é mais alto do que o outro, é necessário igualá-lo com uma lima lisa e alisá-los com uma lima ou com papel abrasivo de grão fino.

Encher o óleo da corrente

Para impedir que a sujidade entre dentro do depósito, limpe o tampão do depósito de óleo antes de abrir. Verifique os níveis do depósito do tanque durante o trabalho de serragem verificando o indicador do nível do óleo. Feche o tampão do depósito do óleo firmemente e limpe quaisquer derramamentos.

ACESSÓRIOS OU PEÇAS DE REPARAÇÃO

Use apenas acessórios ou peças de reparação originais da Ryobi.

Se precisar de quaisquer acessórios, verifique com o seu revendedor. Os acessórios principais (Corrente e Barra) são conforme abaixo:

Modelo	Corrente & Barra
RCS1835	Carlton Corrente N1C-BL-52E SK B & Carlton Barra 14-10W-MHC UNB Y
	Oregon Corrente 91PJ052X & Oregon Barra 140SDEA041
	Oregon Corrente 91PJ052X & Carlton Barra 14-10W-MHC UNB Y
	Tri-link Corrente JL9d-3 x 52 & Tri-link Barra DCR14B-050-3/8LP-52-B
RCS2040	Carlton Corrente N1C-BL-56E SK B & Carlton Barra 16-10W-N156-MHC
	Oregon Corrente 91PJ056X & Oregon Barra 160SDEA041
	Tri-link Corrente JL9d-3 x 56 & Tri-link Barra DCR16C-050-Y56LD

ELIMINAÇÃO

As ferramentas elétricas e os acessórios contêm uma grande quantidade de recursos e plásticos valiosos que podem ser reciclados.

Os produtos elétricos a deitar fora não devem ser descartados juntamente com o lixo doméstico. Por favor, proceda à reciclagem onde existam instalações. Consulte as suas autoridades locais ou o seu revendedor para aconselhamento sobre reciclagem.

1. Direção de Queda
2. Zona perigosa
3. Via de escape

Fig.10

Derrubada de árvores (Fig.9)

Este produto Ryobi está garantido contra vícios de fabrico e peças. A TTI garante que este produto para o exterior não contém defeitos no material ou no acabamento. Esta garantia é válida durante 24 meses a partir da data de compra pelo comprador original, sujeita às limitações referidas abaixo. Por favor, guarde a sua fatura como prova de data de compra.

Esta garantia só se aplica quando o produto é utilizado para fins pessoais e não comerciais. Esta garantia não abrange danos ou responsabilidades causadas pelo uso incorreto, abuso, atos acidentais ou intencionais, utilização indevida, uso não razoável, negligência, incumprimento do utilizador final em seguir os procedimentos de funcionamento referidos no manual de instruções, tentativa de reparação por um profissional não qualificado, reparações, modificações ou usos não autorizados dos acessórios ou peças anexas que não sejam especificamente recomendados pela parte autorizada.

Esta garantia não abrange as correias, escovas, sacos, lâmpadas ou qualquer peça cujo desgaste habitual resulte na sua substituição durante o período de garantia. Exceto se for especificado pela lei aplicável, esta garantia não abrange os custos de transporte ou os artigos consumíveis, tais como os fusíveis.

Esta garantia limitada é nula se as marcas de identificação original do produto (marca registada, número de série) tiverem sido danificadas, alteradas ou retiradas ou, se o produto não for comprado por um revendedor autorizado ou, se o produto for vendido como DEFEITUOSO e/ou COM TODAS AS FALHAS.

Sujeitas a todas as normas locais aplicáveis, as disposições da garantia limitada substituem qualquer outra garantia por escrito, quer explícita ou implícita, escrita ou oral, incluindo qualquer garantia de CAPACIDADE DE EXPLORAÇÃO OU APTIDÃO PARA UM FIM PARTICULAR. EM NENHUM CASO SEREMOS RESPONSÁVEIS POR DANOS ESPECIAIS, INCIDENTAIS OU CONSEQUENTES. A NOSSA RESPONSABILIDADE MÁXIMA NÃO EXCEDERÁ O PREÇO DE COMPRA ATUAL QUE TIVER SIDO PAGO PELO PRODUTO.

Esta garantia é válida na União Europeia, Austrália e Nova Zelândia. Fora dessas zonas, por favor contacte o seu revendedor autorizado Ryobi para determinar se é aplicável outra garantia.

CENTRO DE ASSISTÊNCIA AUTORIZADO

Para encontrar um centro de assistência autorizada perto de si, visite ryobitools.eu.

DECLARAÇÃO EC DE CONFORMIDADE

Fabricante: Techtronic Product Development Limited Endereço: 24/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, Hong Kong Nome e endereço da pessoa autorizada a compilar o dossier técnico: Klaus Hahn Vice-President of Product Development Techtronic Industries (UK) Limited Medina House, Fieldhouse Lane, Marlow, Bucks, SL7 1TB, United Kingdom

Pelo presente declaramos que os produtos

se encontram em conformidade com as provisões relevantes da Diretiva sobre Máquinas 2006/42/EC; se encontram em conformidade com as provisões das outras seguintes Diretivas EC 2004/108/EC (Diretiva EMC), e 2000/14/EC (diretiva sobre ruído) incluindo modificações (2005/88/EC), 2011/65/EU (RoHS Diretiva). Além disso, declaramos que

as seguintes (partes/cláusulas de) normas harmonizadas europeias foram realizadas: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-13, EN ISO 3744

as seguintes (partes/cláusulas de) normas e especificações técnicas foram utilizadas: ISO 11094

Nível de potência sonora medido: LwA: 104 dB(A); KwA: 3.0 dB(A) Nível de potência sonora garantido: 107 dB(A) Método de avaliação de conformidade para o anexo V Diretiva 2000/14/EC
