Producttype	Elektrische kettingzaag
Merk	RYOBI
Model	RCS18352C
Nominale spanning	220-240 V ~ 50 Hz
Vermogen	1800 W
Snijlengte	350 mm
Onbelaste snelheid	13 m/s
Inhoud olietank	200 ml
Gewicht (zonder olie)	5,1 kg
Geluidsdrukniveau (LpA)	95 dB(A)
Gegarandeerd geluidsvermogensniveau (LwA)	107 dB(A)
Trilling (ah)	5,7 m/s²
Kettingrem	Ja, stoptijd < 0,15 s
Kettingstop	< 0,15 s
Kettingsvorm	Carlton N1C-BL-52E SK B
Type geleidingsrail	Carlton 14-10W-MHCUNB Y
Isolatieklasse	Klasse II (dubbele isolatie)
Benodigde voeding	Stopcontact met aardlekschakelaar 30 mA
Veiligheidsvoorzieningen	Kettingrem, trekkervergrendeling, kettingbeschermer
Onderhoud en reiniging	Reinig de rail van de geleidingsrail en de oliekanalen na elk gebruik; slijp de ketting regelmatig.
Reserveonderdelen	Ketting en geleidingsrail vervangbaar (zie gebruiksaanwijzing voor compatibele referenties)
Garantie	24 maanden (particulier gebruik)

Veelgestelde vragen - RCS18352C RYOBI

Hoe installeer ik de ketting op de kettingzaag RCS18352C?

Koppel de machine los, draag handschoenen. Draai de bout los en verwijder de kap. Plaats de ketting op de geleidingsrail met inachtneming van de draairichting (tanden naar voren), en lus de lus vervolgens om het tandwiel. Plaats de kap terug en draai de bout licht aan. Stel de spanning bij met de schroef.

Hoe span ik de ketting correct?

Gebruik de afstelknop om de ketting te spannen. Een correcte spanning maakt het mogelijk de ketting 3 tot 4 mm boven de geleidingsrail te tillen. Na een inlooptijd van 2-3 minuten controleert u en spant u indien nodig opnieuw.

Welke olie gebruiken voor de smering van de ketting?

Gebruik de speciale Ryobi smeerolie voor ketting en geleidingsrail. Het maakt werking mogelijk tot -15°C. Gebruik de kettingzaag nooit zonder smering.

Hoe controleer ik de smering van de ketting?

Controleer voor elk gebruik het oliepeil via de indicator. Tijdens het werk controleert u regelmatig het peil. Een volle tank (200 ml) zorgt voor 25 tot 40 minuten zaagtijd.

Hoe gebruik ik de kettingrem?

De rem wordt handmatig naar voren geactiveerd of automatisch bij terugslag. Om uit te schakelen, trekt u de rem naar achteren totdat deze vastklikt. Probeer nooit te starten als de rem is ingeschakeld.

Welke beschermingsmiddelen worden aanbevolen?

Draag altijd een veiligheidsbril, gehoorbescherming, een helm, handschoenen, antislip schoenen en nauwsluitende kleding. Ryobi raadt klasse 1 kleding voor kettingzagen aan.

Hoe vel ik een boom veilig?

Zorg voor een vluchtweg. Maak een zaagsnede aan de valzijde (1/3 van de diameter), maak vervolgens een valzaagsnede 50 mm hoger aan de tegenovergestelde zijde, met een scharnier. Zodra de boom begint te vallen, verwijder de kettingzaag en ga weg.

Hoe voorkom ik terugslag?

Zaag nooit met het uiteinde van de geleidingsrail. Houd stevig met beide handen vast, ga niet hoger dan schouderhoogte, gebruik aanbevolen kettingen en geleidingsrails, en houd de ketting goed geslepen.

Hoe slijp ik de ketting?

Span de ketting, zet de geleidingsrail vast in een bankschroef. Gebruik een ronde vijl met de juiste diameter. Vijl elke tand naar voren met een hoek van 30° (afhankelijk van het model). Doe hetzelfde aantal slagen op elke tand. Vijl ook de dieptebegrenzers indien nodig.

Waar vind ik reserveonderdelen voor de RCS18352C?

Gebruik uitsluitend Ryobi-accessoires. Raadpleeg uw erkende dealer of ga naar ryobitools.eu om het dichtstbijzijnde servicecentrum te vinden.

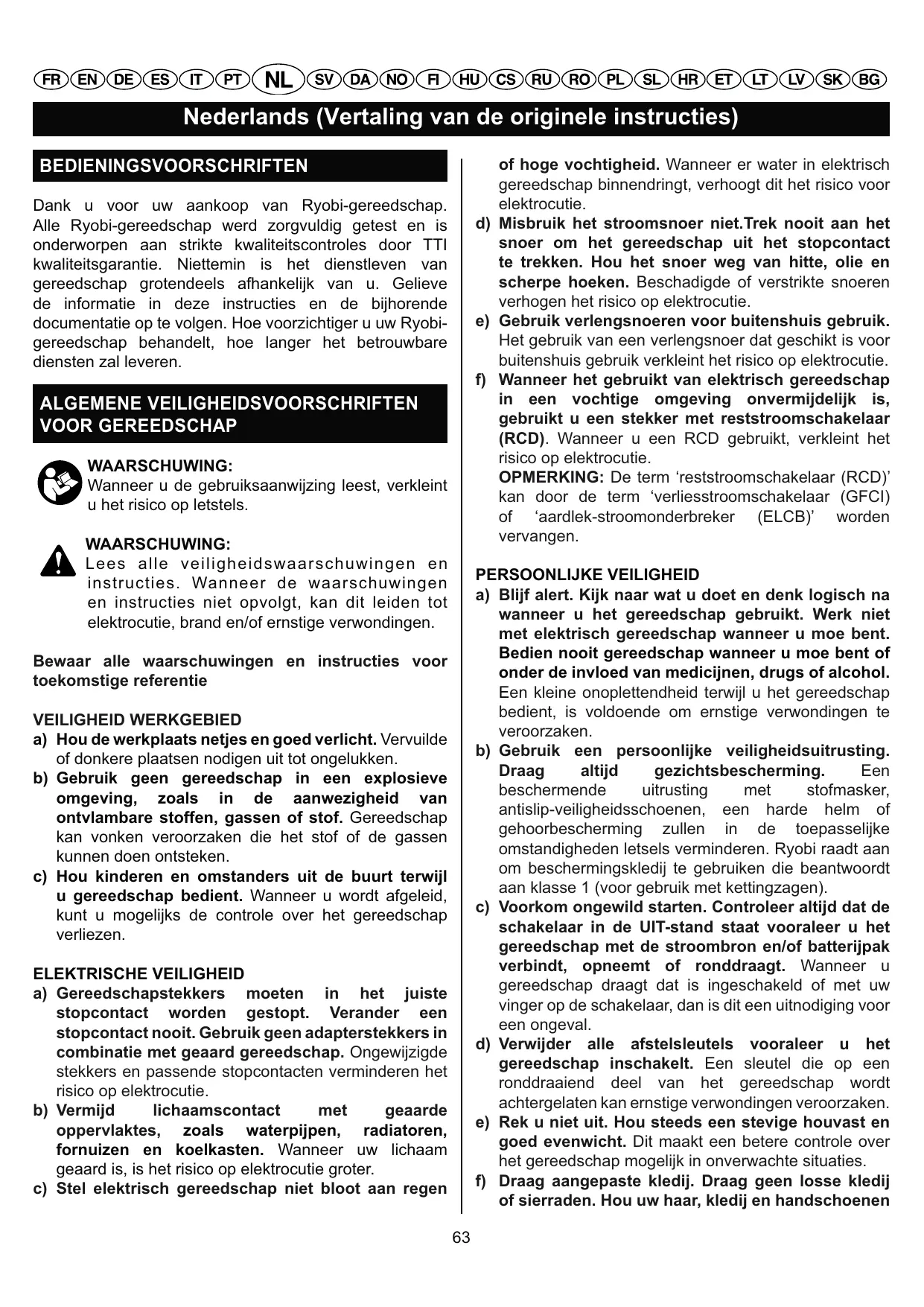

GEBRUIKSAANWIJZING RCS18352C RYOBI

Nederland (Vertaling van de originele instructies)

BEDIENINGSVOORSCHRIFTEN

Dank u voor uw aankoop van Ryobi-gereedschap. Alle Ryobi-gereedschap is zorgvuldig getest en onderworpen aan strikte kwaliteitscontroles door TTI kwaliteitsgarantie. Niettemin is het dienstleven van het gereedschap grotendeels afhankelijk van u. Gelieve de informatie in deze instructies en de bijhorende documentatie op te volgen. Hoe voorzichtiger u uw Ryobi-gereedschap behandelt, hoe langer het betrouwbare diensten zal leveren.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR GEREEDSCHAP

WAARSCHUWING:

Wanneer u de gebruiksaanwijzing leest, verkleint u het risico op letsels.

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen en instructies. Wanneer u de waarschuwingen en instructies niet opvolgt, kan dit leiden tot elektrocutie, brand en/of ernstige verwondingen.

Bewaar alle waarschuwingen en instructies voor toekomstige referentie.

VEILIGHEID WERKGEBIED

a) Houd de werkplaats netjes en goed verlicht. Vervuilde of donkere plaatsen nodigen uit tot ongelukken. b) Gebruik geen gereedschap in een explosieve omgeving, zoals in de aanwezigheid van ontvlambare stoffen, gassen of stof. Gereedschap kan vonken veroorzaken die het stof of de gassen kunnen doen ontbranden. c) Houd kinderen en omstanders uit de buurt terwijl u gereedschap bedient. Wanneer u wordt afgeleid, kunt u mogelijks de controle over het gereedschap verliezen.

a) Gereedschapstekkers moeten in het juiste stopcontact worden gestoken. Verander een stopcontact nooit. Gebruik geen adapterstekkers in combinatie met geaard gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrocutie. b) Vermijd lichaamscontact met geaarde oppervlakken, zoals waterpijpen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, is het risico op elektrocutie groter. c) Stel elektrisch gereedschap niet bloot aan regen

of hoge vochtigheid. Wanneer er water in elektrisch gereedschap binnendringt, verhoogt dit het risico op elektrocutie.

d) Misbruik het stroomsnoer niet. Trek nooit aan het snoer om het gereedschap uit het stopcontact te trekken. Houd het snoer weg van hitte en scherpe hoeken. Beschadigde of verstrikte snoeren verhogen het risico op elektrocutie. e) Gebruik verlengsnoeren voor buitenshuis gebruik. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis gebruik verkleint het risico op elektrocutie. f) Wanneer het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruikt u een stekker met reststroomschakelaar (RCD). Wanneer u een RCD gebruikt, verkleint dit het risico op elektrocutie.

OPMERKING: De term 'reststroomschakelaar (RCD)' kan door de term 'verliesstroomschakelaar (GFCI) of 'aardlek-stroomonderbreker (ELCB)' worden vervangen.

PERSOONLIJKE VEILIGHEID

a) Blijf alert. Kijk naar wat u doet en denk logisch na wanneer u het gereedschap gebruikt. Werk niet met elektrisch gereedschap wanneer u moe bent. Bedien nooit gereedschap wanneer u moe bent of onder invloed van medicijnen, drugs of alcohol. Een kleine onoplettendheid terwijl u het gereedschap bedient, is voldoende om ernstige verwondingen te veroorzaken. b) Gebruik een persoonlijke veiligheidsuitrusting. Draag altijd gezichtsbescherming. Een beschermende uitrusting met stofmasker, antislip-veiligheidsschoenen, een harde helm of gehoorbescherming zullen in de toepasselijke omstandigheden letsels verminderen. Ryobi raadt aan om beschermingskledij te gebruiken die beantwoordt aan klasse 1 (voor gebruik met kettingzagen). c) Voorkom ongewild starten. Controleer altijd dat de schakelaar in de UIT-stand staat voordat u het gereedschap met de stroombron en/of batterijpak verbindt, opneemt of ronddraagt. Wanneer u gereedschap draagt dat is ingeschakeld of met uw vinger op de schakelaar, dan is dit een uitnodiging voor een ongeluk. d) Verwijder alle afstelsleutels voordat u het gereedschap inschakelt. Een sleutel die op een ronddraaiend deel van het gereedschap wordt achtergelaten kan ernstige verwondingen veroorzaken. e) Rek u niet uit. Hou steeds een stevige houvast en goed evenwicht. Dit maakt een betere controle over het gereedschap mogelijk in onverwachte situaties. f) Draag aangepaste kledij. Draag geen losse kledij of sieraden. Hou uw haar, kledij en handschoenen

Nederland (Vertaling van de originele instructies)

weg van de bewegende delen. Losse kledij, sieraden of lang haar kan in de bewegende delen vast raken.

GEBRUIK EN ZORG VOOR HET GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal u toelaten het werk beter en veiliger uit te voeren volgens het tempo waarvoor het werk ontworpen is. b) Gebruik het gereedschap niet als de schakelaar het toestel niet op de juiste manier aan en uitzet. Elk gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden hersteld. c) Ontkoppel de stekker en de stroombron en/of het batterijpak van het gereedschap vooraleer u aanpassingen aanbrengt, toebehoren wisselt of het gereedschap opbergt. Een dergelijke preventieve veiligheidsmaatregel vermindert het risico op het ongewild starten van het gereedschap. d) Berg een ongebruikt toestel op buiten het bereik van kinderen en laat niet toe dat personen die niet met de werking van het toestel of deze instructies vertrouwd zijn, het toestel gebruiken. Gereedschap is gevaarlijk in de handen van een onervaren gebruiker. e) Onderhoud uw gereedschap. Controleer de uitlijning van de bewegende delen, hapering van bewegende delen, breuken van onderdelen en enige andere omstandigheid die de werking van het gereedschap kunnen beïnvloeden. Indien beschadigd, laat u het gereedschap herstellen vooraleer u het opnieuw gebruikt. Veel ongevallen worden door slecht onderhouden gereedschap veroorzaakt. f) Hou het snijgereedschap scherp en proper. Degelijk onderhouden snijgereedschap met scherpe uiteinden hebben minder kans om vast te raken en zijn gemakkelijk te bedienen. g) Gebruik het gereedschap, de toebehoren en gereedschapsonderdelen, enz. volgens deze instructies, rekening houdend met de werkomstandigheden en het werk dat moet worden uitgevoerd. Gebruik van het gereedschap voor werkzaamheden die afwijken van datgene waarvoor het toestel is bedoeld, kan leiden tot gevaarlijke situaties.

SERVICE

Laat uw gereedschap onderhouden door een gekwalificeerd onderhoudstechnicus die uitsluitend originele vervangonderdelen gebruikt. Dit verzekert dat de veiligheid van het gereedschap behouden blijft. - Indien het netsnoer vervangen moet worden, moet dit door de fabrikant of zijn agent gebeuren

om veiligheidsrisico's te vermijden.

OVERIGE ALGEMENE WAARSCHUWINGEN

Ken uw gereedschap. Lees zorgvuldig de gebruiksaanwijzing. Leer de toepassingen en beperkingen van de zaag, alsmede de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden. Gebruik het juiste gereedschap. Forceer klein gereedschap of toebehoren niet om het werk van zwaar gereedschap uit te voeren. Gebruik het gereedschap niet voor doeleinden waarvoor het niet is bedoeld. Bescherm uw longen. Draag een stofmasker wanneer de bediening van het gereedschap stof veroorzaakt. Werk niet in slechte verlichting. Gebruik het toestel enkel bij daglicht of onder goed kunstmatig licht. Trek de stekker onmiddellijk uit het stopcontact indien de stroom- of verlengkabel is beschadigd. Blijf alert en behoud de controle. Kijk naar wat u doet en denk logisch na. Werk niet met elektrisch gereedschap wanneer u moe bent. Overhaast de werking van het toestel niet. Controleer op beschadigde delen. Als een beschermkap of enig ander onderdeel is beschadigd, bepaal dan voorzichtig of het goed zal werken en zijn bedoelde functie kan uitvoeren voordat u het gereedschap verder gebruikt. Controleer de uitlijning van de bewegende delen, hapering van bewegende delen, breuken in de montage van onderdelen en enige andere omstandigheid die de werking van het gereedschap kunnen beïnvloeden. Een beschermkap of enig ander onderdeel dat is beschadigd, moet door een erkende onderhoudsdienst goed worden hersteld of vervangen. Gebruik het gereedschap niet als de schakelaar het toestel niet aan en uit zet. Laat defecte schakelaars door een erkend onderhoudscentrum vervangen. Bedien nooit gereedschap wanneer u moe bent of onder de invloed van medicijnen, drugs of alcohol. Het apparaat werd niet bedoeld voor gebruik door jonge of zwakbegaafde personen. Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het toestel spelen. Het gebruik van een aardlek-stroomonderbreker of reststroomschakelaar in combinatie met dit toestel is aangeraden. Onderhoud de kettingzaag met zorg. Hou het snoer steeds weg van de zaag. Draag de zaag nooit aan het snoer of trek nooit aan het snoer om het uit het stopcontact te trekken. Kettingspanning. Zorg ervoor dat de kettingspanning juist is afgesteld, zoals gespecificeerd in deze instructies. Onjuiste spanning kan ertoe leiden dat de ketting van het zaagblad losraakt, wat uiterst gevaarlijk is. Verlengsnoer. Wanneer u een verlengsnoer gebruikt,

Nederland (Vertaling van de originele instructies)

zorgt u ervoor dat:

(a) De pinnen op de stekker van het verlengsnoer identiek zijn in aantal, afmetingen en vorm als degene die op de stekker van de zaag voorkomen. (b) Het verlengsnoer degelijk bedraad is en in goede elektrische staat. (c) De afmetingen van de draad hoog genoeg zijn voor de AC amperewaarde van de kettingzaag.

VEILIGHEIDSVOORSCHRIFTEN VOOR KETTINGZAAG - BIJZONDERE VEILIGHEIDSVOORSCHRIFTEN

• Hou alle lichaamsdelen weg van de zaagketting wanneer de kettingzaag in werking is. Zorg ervoor dat de zaagketting niets raakt voordat u de kettingzaag start. Een moment van onoplettendheid terwijl de kettingzaag werkt, kan ertoe leiden dat kledij of lichaamsdelen in de kettingzaag verstrikt raken.
• Hou uw kettingzaag altijd vast met uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep. Wanneer u de kettingzaag met gekruiste handen vasthoudt, verhoogt dit het risico op verwondingen en mag dit nooit worden toegepast.
• Draag een veiligheidsbril en gehoorbescherming. Bijkomende beschermkledij voor hoofd, handen, benen en voeten wordt aanbevolen. Voldoende beschermkledij vermindert letsels bij rondvliegend afval of accidenteel contact met de kettingzaag. Klim niet in een boom om de kettingzaag te gebruiken. Het bedienen van een kettingzaag in een boom kan leiden tot verwondingen. Sta steeds stevig op de grond en bedien de kettingzaag uitsluitend wanneer u op een vast, veilig en vlak oppervlak staat. Gladde of onstabiele oppervlakken, zoals ladders, kunnen ervoor zorgen dat u uit evenwicht raakt of de controle over de kettingzaag verliest. Wanneer u een tak zaagt die onder spanning staat, dient u bedacht te zijn op het terugveren. Wanneer de spanning in de houtvezels wordt vrijgelaten, kan de gespannen tak de bediener raken waardoor hij mogelijk de controle over de kettingzaag verliest. Wees buitengewoon voorzichtig wanneer u kleine struiken en boompjes zaagt. Het buigzame materiaal kan in de zaagketting vastraken en zo naar u toe worden geslagen of u uit uw evenwicht brengen.
• Draag de kettingzaag altijd aan de voorste handgreep en met uitgeschakelde motor, weg van het lichaam. Wanneer u de kettingzaag vervoert of opbergt, plaats dan altijd de zaagbladschede. Wanneer u op de juiste manier met de kettingzaag omgaat, verkleint u de kans op accidenteel contact met

de bewegende kettingzaag.

Volg de instructies voor het smeren, aanspannen van de ketting en het vervangen van de toebehoren. Een onjuist aangespannen of gesmeerde ketting kan ofwel breken ofwel de kans op terugslag vergroten. Houd de handgrepen droog, proper en vrij van olie en vet. Vettige handgrepen zijn glad en kunnen ervoor zorgen dat u de controle over het toestel verliest. Zaag alleen hout. Gebruik de kettingzaag niet voor ongeschikte doeleinden, bijvoorbeeld het snijden van plastic, metselwerk of bouwmateriaal dat niet uit hout is gemaakt. Het gebruik van de kettingzaag voor doeleinden anders dan waarvoor het toestel is geschikt, kan leiden tot gevaarlijke situaties. Oorzaken van en manieren om terugslag te voorkomen:

a) Terugslag kan voorkomen wanneer de neus of de punt van het zaagblad een voorwerp raakt of het hout de kettingzaag afknelt in de zaagsnede. b) Contact met de punt kan in sommige gevallen een bliksemsnelle tegengestelde reactie veroorzaken, waarbij het zaagblad terugslaat in de richting van de gebruiker. c) Wanneer de zaagketting aan de bovenzijde van het zaagblad wordt afgekneld, kan het zaagblad razendsnel in de richting van de gebruiker worden bewogen. d) Beide reacties kunnen ertoe leiden dat u de controle over de zaag verliest, wat kan resulteren in ernstige verwondingen. Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in uw zaag zijn ingebouwd. Als gebruiker van de kettingzaag dient u diverse stappen te ondernemen om uw zaagwerkzaamheden van ongelukken of letsel te vrijwaren. e) Terugslag is het resultaat van het verkeerd gebruik van het gereedschap en/of onjuiste gebruiksprocedures of -omstandigheden en kan worden vermeden door de gepaste voorzorgen te nemen, zoals hieronder beschreven:

1) Behoud met beide handen een stevige grip, waarbij duimen en vingers de handgrepen van de kettingzaag omsluiten, en houd uw lichaam en arm zodanig dat u een terugslagkracht kunt weerstaan. Terugslagkrachten kunnen door de bediener worden gecontroleerd als er voldoende voorzorgen worden genomen. Laat de kettingzaag niet los. 2) Rek u niet uit en snij niet boven schouderhoogte. Dit helpt te voorkomen dat de punt iets aanraakt en zorgt voor betere controle over de kettingzaag in onverwachte omstandigheden. 3) Gebruik voor de kettingzaag alleen vervangbladen en kettingen die door de producent worden gespecificeerd. Het foutief vervangen van een zaagblad en ketting kan ervoor zorgen dat de ketting

Nederland (Vertaling van de originele instructies)

breekt en/of terugslag.

4) Volg de instructies van de producent voor het slijpen en onderhouden van de kettingzaag. Wanneer u de dieptestellernok vermindert, kan dit de terugslag vergroten.

Toevoeging:

a) Wij adviseren het gebruik van een reststroomschakelaar (RCD) met een schakelstroom niet hoger dan 30 mA. b) Wij adviseren dat het toestel wordt verbonden met een stroombron van een impedantie of minder Zsysmax=0,12+0,08j. Wij adviseren dat de gebruiker contact opneemt met de leverancier indien nodig. c) Plaats het snoer zo dat het tijdens het snijden niet in takken en dergelijke kan vastraken. d) Wij adviseren dat een eerste gebruiker wat oefent met het snijden van houtblokken op een zaagbok of wieg.

TOEPASSING

TOEPASSING

Het zagen van stukken hout, bomen en boomstammen voor huishoudelijk gebruik.

Gebruik het toestel niet voor een andere taak dan deze die worden beschreven in het hoofdstuk 'VOORGESCHREVEN GEBRUIK'. Dit toestel is bovendien niet geschikt voor professioneel gebruik met bomen.

RESTRISICO'S:

Sommige van de volgende symbolen kunnen bij dit toestel worden gebruikt. Bestudeer ze en leer hun betekenis voor een veilig gebruik van dit product.

SYMBOLEN	NAAM	UITLEG
	Veiligheidswaarschuwing	Voorzorgsmaatregelen die betrekking haben op uw verilgheit.
	Klasse 2-toestel	Dubble-geïsoleerde constructie
	Waarschuwing voor natte omstandigheden	Gereedschap, waar bij bescherming gegen elektrocutie afhangt van dubbele of versterkte isolatie.
	Lees de gebruiksaanwijzing	Om het gevaar van verwondeningen te verminderen, moet gebruiker de gebruiksaanwijzing lezen en begrijpen vooraleer hij het toestel in gebruik neemt.
	Waarschuwing voor elektrocutie	Haal onmiddelijk de stekker uit het stopcontact als het snoer is beschadigd of doorgesneden.
	Gezichtsbescherming	Draag altijd gezichtsbescherming of een verilgheidsbril wanner u dit product bedient.
	Gehoorbescherming	Draag altijd gehoorbescherming wanner u dit product bedient.
	Geluidsniveau	Het gegardeerd geluidsniveau is 107 dB.

Nederland (Vertaling van de originele instructies)

!	Veiligungsdwaarschuwing: Gevaar voor terugkaatsen	Voorzorgsmaatregelen die terugslag+kunnen vermijden en uwveiligheid verhogen.
	Bediening met tweehanden	Hou de zaag vast en bedien ze met beiden handen.
CE		Dit apparaat voldoet aan alle geldende normen van Lid-Staat van deEuropese Unie waar het werk gekocht.
CP		GOST-R-conformiteit
		Elektrisch afval mag Niet samen met ander huishoudafval wordenweggegooid. Gieve te recycleren indien de mogelijkheid bestaat.Neem contact op met uw lokaal bestuur of handelaar om advies te krijgen over recyclage.

De volgende kernwoorden en verklaringen zijn bedoeld om de gevarenniveaus die op dit toestel betrekking hebben, te verklaren.

SYMBOL	SIGNAL	BETEKENIS
	GEVAAR	Wijst op een gevaarlijke situation die, als ze Niet wordt voorkomen, dodelijk kan zich on ernstige verwondingen kan veroorzaken.
	WAARSCHUWING	Wijst op een mogelijks gevaarlijke situation die, als ze Niet wordt voorkomen, dodelijk kan zich on ernstige verwondingen kan veroorzaken.
	LET OP	Wijst op een mogelijks gevaarlijke situation die, als ze Niet wordt voorkomen, kleine of middelmatige verwondingen kan veroorzaken.
	LET OP	(Zonder veiligheidssymbool) Wijst op een situation die kan resulteren in schade aan voorwerpen.

ONDERHOUD

Het onderhoud vereist extreme zorg en kennis en dient te worden uitgevoerd door een erkende onderhoudstechnicus. Wij raden aan het toestel voor herstellingen en onderhoud naar uw dichtstbijzijnde ERKENDE ONDERHOUDSDIENST te brengen.

Wanneer u onderhoudswerkzaamheden uitvoert, gebruik dan uitsluitend identieke vervangonderdelen.

WAARSCHUWING:

Probeer dit product niet te gebruiken voordat u de gebruiksaanwijzing goed heeft gelezen en helemaal heeft begrepen om ernstige verwondingen te voorkomen. Bewaar deze gebruiksaanwijzing en herlees regelmatig voor een veilige bediening en om anderen die dit product mogelijk gebruiken, te instrueren.

WAARSCHUWING:

Volg alle normale veiligheidsvoorschriften m.b.t. het voorkomen van elektrocutie.

BEWAAR DEZE INSTRUCTIES

BESCHRIJVING

Fig. 1

1. Kettingrem
2. Voorste handgreep
3. Olietankdop
4. Veiligheidsvergrendelknop
5. Achterste handgreep
6. Live indicator
7. Schakelhendel
8. Oliepeilmeter
9. Afstellingsknop kettingspanning
10. Aandrijfwieldeksel
11. Knop met schroef
12. Zaagblad
13. Zaagketting

Fig. 2

1. Veiligheidsvergrendelknop
2. Spike
3. Kettingschede

Fig. 3

1. Aandrijfwiel

Nederland (Vertaling van de originele instructies)

1. Kettingspanbout
2. Zaagblad
3. Olieuitlaat

Fig. 5

1. Zaagbladsleuf
2. Aandrijfschakels
3. Snijschakels

Fig. 9 24. Velrichting 25. Gevarenzone 26. Ontsnappingsroute

Fig. 10

1. Valrichting
2. Inkeping
3. Velzaagsnede
4. Scharnier

Fig. 11 31. Snoeien van takken 32. Hou het werk van de bodem weg en LASTAKKEN tot de stam is gesneden.

Fig. 12

1. Stam wordt langs de volledige lengte ondersteund
2. Snij vanaf de top (kortzagen van bovenaf) en vermijd de bodem

Fig. 13

1. Stam wordt aan een uiteinde ondersteund
2. 1e snede van onderaf (1/3 diameter) om splinteren te voorkomen
3. 2e snede van bovenaf (2/3 diameter) maar de 1e snede toe (om te voorkomen dat de ketting vastraakt)

Fig. 14

1. Stam wordt aan beide uiteinden ondersteund
2. 1e snede van onderaf (1/3 diameter) om splinteren te voorkomen.
3. 2e snede van bovenaf (2/3 diameter) maar de 1e snede toe (om te voorkomen dat de ketting vastraakt)

Fig. 15 39. Een stam kortzagen 40. Sta heuvelopwaarts wanneer u zaagt zodat de stam kan rollen

TECHNISCHE GEGEVENS

	Eenheid	RCS1835	RCS2040
Spanning	V~/Hz	220-240/50	220-240/50
Vermogen	W	1800	2000
Snelheid zonder lading	m/s	13	13
Zaaglengte	mm	350	400
Kettingrem	s	<0,15	<0,15
Kettingstop	s	<0,15	<0,15
Capaciteit olietank	ml	200	200
Gewicht (met zwaard, ketting en lege tank)	kg	5,1	5,2
Geluidsdruk LpA	dB(A)	95	95
Onzeker LpA	dB(A)	3	3
Geluidsniveau LWA	dB(A)	104	104
Onzeker KWA	dB(A)	3	3
Gegarandeerd geluidsniveau LWA (G)	dB(A)	107	107
Trilling totale waarde ah (geen lading werkmodus)	m/s2	5,7	5,7
Onzeker K	m/s2	1,5	1,5

Opmerking bij de specificaties:

De opgegeven trillingswaarde is gemeten volgens een standaardtestmethode en wordt gebruikt om de ene

Nederland (Vertaling van de originele instructies)

machine met de andere te vergelijken.

De opgegeven trillingswaarde worden gebruikt als voorlopige evaluatie van de trillingsblootstelling.

Waarschuwing:

De eigen trillingswaarden tijdens het gebruik van het gereedschap kunnen van bovenstaande waarden verschillen en hangen af van het gebruik van de machine; en van de noodzaak om veiligheidsmaatregelen te identificeren om de gebruiker te beschermen die zich baseert op een schatting van de blootstelling in de huidige gebruiksomstandigheden (rekening houdend met alle delen van de bedieningscyclus, zoals de momenten waarop de machine wordt uitgeschakeld en wanneer het stationair draait, aanvullend op de acceleratietijd).

Informatie zaagblad & ketting

Model	Ketting	Zwaard
RCS1835	Carlton Chain N1C-BL-52E SK B	Carlton Bar 14-10W-MHC UNB Y
	Oregon Chain 91PJ052X	Oregon Bar 140SDEA041
	Oregon Chain 91PJ052X	Carlton Bar 14-10W-MHC UNB Y
	Tri-link Chain JL9d-3*52	Tri-link Bar DCR14B-050-3/8LP-52-B
RCS2040	Carlton Chain N1C-BL-56E SK B	Carlton Bar 16-10W-N156-MHC
	Oregon Chain 91PJ056X	Oregon Bar 160SDEA041
	Tri-link Chain JL9d-3 x 56	Tri-link Bar DCR16C-050-Y56LD
Opmerking: de ketting moet in overeenstemming met de bovenstaande combinatie op het zwaard worden aangebracht.

SPECIALE PRODUCTEIGENSCHAPPEN

• Speciale veiligheidsomhulling voor kettingrem. In geval van terugslag of wanneer de hendel wordt losgelaten, komt de kettingzaag binnen 1/10 (!) seconde tot stilstand. Zaagketting met veiligheidsaandrijfschakels om het risico op terugslag te verkleinen. Groot kettingremelement. In geval van terugslag wordt de kettingrem vooruit geduwd door de rechterkant van de bedienende hand en valt de snelle rem van de kettingzaag. Schakelaar met vergrendeling als bescherming tegen ongewild starten van de kettingzaag. Live indicator duidt de goede verbinding met de krachtbron aan.

IN BEDRIJF NEMEN

Zaagblad en zaagketting monteren

WAARSCHUWING:

Haal de stekker uit het stopcontact. Draag beschermende handschoenen.

Draai de knop met de bout los en verwijder het aandrijfwieldeksel. (Fig. 3)

• De zaagketting moet in de richting van de kettingrotatie wijzen. De snijschakels moeten in de draairichting van de ketting wijzen. Als deze maar achterwaarts wijzen, moet u de lus omdraaien. (Fig. 4) Leg de aandrijfschakels van de ketting in de zaagbladsleuf. (Fig. 5)
• Plaats de ketting zo dat er een lus is aan de zijkant van het zaagblad.
• Hou de ketting op zijn plaats op het zaagblad en plaats de lus rond het aandrijfwiel en zorg dat deze correct worden geplaatst. (Fig. 6) Draai aan de afstelknop voor de kettingspanning, draai de kettingspanbout in wijzerzin tot de zaagketting goed is aangespannen. Wanneer de bout wordt vastgedraaid, moet het zaagblad maar boven worden geduwd. Controleer de kettingspanning opnieuw; span de ketting niet te hard aan (Fig. 7).
• Plaats het aandrijfwieldeksel terug en span lichtjes aan met de knop met de bout.

Opmerking: De zaagketting is goed aangespannen indien ze in het midden van de snijschakels, 3 tot 4 mm van de bovenste rand van de snijschakel kan worden opgeheven.

Zaag opnieuw inwerken

Vooraleer u met een nieuwe zaagketting begint te zagen, laat u het 2-3 minuten draaien.

Nederland (Vertaling van de originele instructies)

WAARSCHUWING:

Controleer na de inlooptijd de kettingspanning en span de ketting indien nodig opnieuw aan.

Kettingolie

De kettingzagen worden vanuit de fabriek zonder olie geleverd. Vooraleer u het toestel voor een eerste keer gebruikt, moet de olietank met smeerolie worden gevuld.

Ryobi kettingzaagolie is biologisch afbreekbaar en laat de kettingzaag toe te functioneren bij temperaturen tot -15°C.

De olietankdop moet worden verwijderd om het toestel met olie te vullen. Zorg ervoor dat er geen vuil in de olietank raakt tijdens het vullen. Het oliepeil kan worden gevolgd a.h.v. oliemeter. Een vulling van de tank (capaciteit 0,2 L) is voldoende voor 25-40 minuten werken met de kettingzaag.

Kettingolie controleren

Indien de zaagketting droog loopt, worden de snijschakels en de zaagketting ... tenzij binnen een korte periode. Het is daarom van essentieel belang dat u telkens het oliepeil a.h.v. oliepeilmeter controleert vooraleer u begint te werken.

WAARSCHUWING:

Werk nooit zonder kettingolie!

Om de kettingolie te controleren, houdt u de kettingzaag met de snijschakels (en draaiende zaagketting) op een veilige afstand van ongeveer 20 cm boven een licht gekleurd vlak, bijvoorbeeld een opengespreide krant. Indien een steeds groter wordende olievlek op het licht gekleurde vlak verschijnt, werkt de kettingolie perfect.

Kettingrem

De geïntegreerde kettingrem brengt de zaagketting tot stilstand binnen 1/10 seconde indien de kettingrem wordt bewogen:

• hetzij manueel naar de voorste positie, of tijdens het werken met de kettingzaag met de rug van de hand van de bediener (ingevolge een terugslag), ofwel
• de kettingzaag wordt uitgeschakeld door de hendel los te laten.

Indien de vlugge rem van de kettingzaag valt door de activering van de kettingrem, mag u de kettingzaagmotor niet laten draaien met de kettingrem in deze positie voor een onnodig lange tijd. Breng de kettingrem terug naar zijn oorspronkelijke positie.

WAARSCHUWING:

Controleer voor u met de kettingzaag begint te werken altijd of de kettingrem in perfecte staat verkeert (door de handbescherming te activeren en de hendel los te laten). Laat het toestel herstellen indien de remtijd langer wordt.

Verbinding met het stroomnet

WAARSCHUWING:

Verifieer dat de spanning en de frequentie van de stroomkabel, zoals vermeld op het waardenetiket, overeenkomen met uw stroomnet.

WAARSCHUWING:

Controleer de stroomkabel en het verlengsnoer op schade vooraleer u begint te werken. Gebruik alleen stroomkabels en verlengsnoeren in perfecte staat.

WAARSCHUWING:

Het elektrisch systeem waaraan de kettingzaag is verbonden, moet met een differentieel veiligheidsschakelaar (met een max. van 30mA uitloopstroom) worden uitgerust.

De kettingzaag is met opzet kort om te voorkomen dat deze in contact komt met de draaiende zaagketting wanneer de machine wordt gebruikt.

Het is aangewezen om de ontspanningsgordel tussen de stekker van de kettingzaag en de koppelcontactdoos van het verlengsnoer te installeren. Deze voorkomt dat de stekker per ongeluk uit de koppelcontactdoos van het verlengsnoer glijdt.

Gelieve volgende veiligheidsvoorschriften te volgen om terugslag te voorkomen:

• Begin nooit te zagen met de punt van het zaagblad! Hou de punt van het zaagblad steeds goed in de gaten!
• Zaag nooit met de punt van het zaagblad. Wees voorzichtig wanneer u verder zaagt in sneden die u reeds hebt aangebracht! Start altijd te zagen met een kettingzaag die al draait. Zorg ervoor dat de zaagketting altijd goed is geslepen. Zaag nooit door meer dan een tak tezelfdertijd! Wees voorzichtig om geen andere takken te raken, wanneer u takken snoeit.

a) Wanneer u dwars snijdt, let dan op voor bomen die erg dicht bij elkaar staan. Gebruik, indien mogelijk, een zaagbok.

Kettingzaag vervoeren

Haal steeds de stekker uit het stopcontact en bevestig het kettingdeksel over het zaagblad en de ketting vooraleer u de kettingzaag vervoert. Wanneer de kettingzaag verschillende sneden moet aanbrengen, moet de zaag tussen de sneden worden uitgeschakeld.

Het kettingdeksel moet op de ketting en het zaagblad worden geklikt zodra de zaagwerkzaamheden voorbij zijn en wanneer de machine moet worden vervoerd.

Nederland (Vertaling van de originele instructies)

WERKING

WAARSCHUWING:

Draag gezichts-, gehoor- en lichaamsbescherming terwijl u de zaag gebruikt. Zorg ervoor dat de olietank vol is voor gebruik.

De kettingrem losmaken: Om de kettingzaag opnieuw te kunnen gebruiken, moet de zaagketting worden ontgrendeld. Schakel eerst de aan/uit-schakelaar van de zaagontgrendeling volledig uit en trek dan de kettingrem terug naar de achterkant van de kettingzaag toe, tot deze op zijn plaats sluit. De ketting zal nu bewegen wanneer de kettingzaag wordt ingeschakeld. De kettingzaag vastmaken (Fig. 8)

Houd altijd met beide handen vast, waarbij duimen en vingers de handgrepen omsluiten. Zorg ervoor dat uw linkerhand de handgreep zodanig vasthoudt dat uw duim onderaan is.

De kettingzaag gebruiken

Zorg er steeds voor dat u stevig op de grond staat en houd de kettingzaag met beide handen stevig vast terwijl de motor draait.

Boom vellen (Fig. 9)

Wanneer kortzaag- of velwerkzaamheden worden uitgevoerd door twee of meer personen tezelfdertijd, moet het vellen van het kortzagen worden gescheiden door een afstand van ten minste twee maal de hoogte van de boom die wordt gemeld. Bomen mogen niet op een zodanige manier worden gemeld dat iemand in gevaar wordt gebracht, een nutsleiding wordt geraakt of schade aan eigendommen wordt toegebracht. Wanneer de boom een nutsleiding raakt, moet het nutsbedrijf onmiddellijk worden verwittigd.

De bediener van de kettingzaag moet heuvelopwaarts van het terrein staan, aangezien de boom waarschijnlijk heuvelafwaarts zal rollen of glijden nadat hij is geveld.

Er moet steeds een ontsnappingsroute worden voorzien en vrijgemaakt vooraleer de zaagwerkzaamheden beginnen. De ontsnappingsroute moet achteruit lopen en diagonaal aan staan ten opzichte van de achterkant van de verwachte vallijn, zoals geïllustreerd in Fig. 9.

Vooraleer u begint te zagen, dient u rekening te houden met de natuurlijke plooihoek van de boom, de plaats van grotere takken en de windrichting om te oordelen waar de boom zal vallen.

Verwijder vuil, stenen, losse schors, nagels, nietjes en draad van de boom.

Onderste zaagsnede (Een inkeping in de boom om de valrichting te bepalen) (Fig. 10)

Maak een zaagsnede van ongeveer 1/3 van de

diameter van de stam, verticaal op de vallijn. Maak de lagere horizontale zaagsnede eerst, aangezien deze zal helpen te voorkomen dat de zaagketting of het zaagblad vast raken, wanneer de tweede zaagsnede wordt aangebracht.

• Velzaagsnede (de laatste zaagsnede bij het vellen van een boom, aan de tegenovergestelde kant van de onderste zaagsnede van de boom) (Fig. 10)

Breng de velzaagsnede tenminste 50 mm hoger aan dan de horizontale zaagsnede. Hou de velzaagsnede parallel t.o.v. de horizontale zaagsnede. Maak de zaagsnede zo dat er genoeg hout overblijft om als scharnier te dienen. Het scharnierhout voorkomt dat de boom draait en in de verkeerde richting valt. Zaag niet door het scharnier. Naargelang de velzaagsnede dicht bij het scharnier komt, dient de boom te beginnen vallen. Als er een kans bestaat dat de boom misschien niet in de gewenste richting valt of terugslingert en de kettingzaag vastklemt, stop dan met zagen vooraleer de velzaagsnede voltooid is en gebruik houten, aluminium of plastic spieën om de zaagsnede open te trekken en de boom in de gewenste zaagrichting te doen vallen. Wanneer de boom begint te vallen, stopt u de motor, legt u de kettingzaag neer en gebruikt u de geplande ontsnappingsroute. Wees attent voor overhangende takken die vallen en kijk uit waar u uw voeten plaatst.

Een boom snoeien (Fig. 11)

Snoeien betekent dat u de takken van een gevelde boom zaagt. Wanneer u snoeit, laat dan de grotere lagere takken hangen om de stam van de grond af te ondersteunen. Verwijder kleine takken in een zaagbeurt. Takken onder spanning dienen van bovenaf te worden gezaagd om te voorkomen dat de kettingzaag wordt geraakt.

• Een stam kortzagen (De handeling, waarbij een gevelde boom of stam dwarsdoor wordt gezaagd in lange stukken) (Fig. 12-15) Kortzagen betekent dat een boom in stukken wordt gezaagd. Het is belangrijk ervoor te zorgen dat u stevig op de grond staat en dat uw gewicht evenredig over beide voeten is verdeeld. Wanneer mogelijk, is het aangewezen dat het blok wordt opgeheven en ondersteund door takken, houtblokken of schoren.

Volg deze eenvoudige aanwijzingen voor gemakkelijk zagen:

a) Wanneer de stam langs de gehele lengte wordt ondersteund, zaagt u van bovenaf (kortzagen van bovenaf) (Fig. 12) b) Wanneer de stam aan één uiteinde wordt ondersteund, zaagt u 1/3 van de diameter van onderaf (kortzagen van onderaf). Dan brengt u de laatste zaagsnede van bovenaf aan om zo de eerste zaagsnede te raken. (Fig. 13) c) Wanneer de stam aan beide uiteinden wordt ondersteund, zaagt u 1/3 van de diameter vanaf de top (van bovenaf). Dan brengt u de laatste

zaagsnede van onderaf aan in 2/3 van de diameter om zo de eerste zaagsnede te raken. (Fig. 14)

d) Wanneer u op een heuvel kortzaagt, dient u steeds heuvelopwaarts van de stam te staan. Om de volledige controle te bewaren wanneer u de stam doorzaagt, laat u de zaagdruk nabij het einde van de zaagsnede los zonder uw grip op de handvaten van de kettingzaag te lossen. (Fig. 15)

Laat de ketting de grond niet raken. Nadat u de zaagsnede hebt voltooid, wacht u tot de kettingzaag is gestopt vooraleer u de kettingzaag beweegt. Stop de motor steeds voor u van boom tot boom gaat.

ONDERHOUD

(Fig. 16-21)

Ketting slijpen

Wanneer de ketting moeizaam in het hout dringt, dient u de ketting als volgt te slijpen:

Plaats de ketting onder spanning. Maak het zaagblad in een bankschroef vast zodat de ketting kan glijden. Bevestig de vijl aan de vijlhouder en plaats deze op de snijschakels in een hoek van 35°. Vijl uitsluitend met voorwaartse bewegingen tot alle versleten delen van de snijrand verwijderd zijn. Tel het aantal bewegingen dat u aan de snijschakel toebracht als referentie en vrij alle andere snijschakels eenzelfde aantal keren. Indien, na een aantal keer slijpen, de tanddiepte uit de mal tevoorschijn komt, dient u het opnieuw vlak te maken met een platte vijl. Rond tenslotte de tanddiepte af.

OPMERKING: We raden u aan om het belangrijke slijpen over te laten aan een onderhoudsagent die met een elektrische slijper is uitgerust.

ZAAGBLADONDERHOUD

Wanneer u stopt met werken, reinig dan de zaagbladsleuf en verwijder alle olieresten met een haak. Slijp regelmatig de zijkanten van de rails met een platte vijl. De 'veereinden' kunnen op lange termijn afbreken en het zaagblad beschadigen, wanneer dit niet gebeurt. Indien een rail hoger is dan een andere, is het nodig om ze te effenen met een platte vijl en ze dan glad te maken met een vijl of schuurpapier met fijne korrel.

KETTINGOLIE VULLEN

Om te voorkomen dat er vuil in de tank komt, dient u de tankdop te reinigen vooraleer u de tank opent. Controleer de inhoud van de olietank tijdens de zaagwerkzaamheden door de oliepeilmeter te controleren. Sluit de olietankdop stevig en veeg alle gemorste olie weg.

Gebruik uitsluitend herstelonderdelen.

Ryobi-toebehoren

of

Indien u toebehoren nodig heeft, raadpleeg dan uw verdeler. De belangrijkste toebehoren (ketting en zaagblad) zijn zoals hieronder beschreven:

Model	Ketting & Zwaard
RCS1835	Carlton Ketting N1C-BL-52E SK B & Carlton Zwaard 14-10W-MHC UNB Y
	Oregon Ketting 91PJ052X & Oregon Zwaard 140SDEA041
	Oregon Ketting 91PJ052X & Carlton Zwaard 14-10W-MHC UNB Y
	Tri-link Ketting JL9d-3 x 52 & Tri-link Zwaard DCR14B-050-3/8LP-52-B
RCS2040	Carlton Ketting N1C-BL-56E SK B & Carlton Zwaard 16-10W-N156-MHC
	Oregon Ketting 91PJ056X & Oregon Zwaard 160SDEA041
	Tri-link Ketting JL9d-3 x 56 & Tri-link Zwaard DCR16C-050-Y56LD

WEGWERPEN

Elektrisch gereedschap en toebehoren bevatten een grote hoeveelheid waardevolle grondstoffen en plastics die kunnen worden gerecycleerd.

Elektrische afvalproducten mogen niet met ander huishoudelijk afval worden weggegooid. Lever ze in om te recycleren waar er voorzieningen bestaan. Raadpleeg uw plaatselijk gemeentebestuur of verkoper voor recycleeradvies.

TTI garandeert dat dit outdoorproduct vrij is van gebreken in materiaal of vakmanschap voor 24 maanden vanaf de aankoopdatum door de originele koper, behoudens de hieronder genoemde beperkingen. Gelieve uw rekening te bewaren als bewijs van aankoopdatum.

Deze garantie is slechts van toepassing waar het product voor persoonlijke en niet-commerciële doeleinden wordt gebruikt. Deze garantie erkent geen aansprakelijkheid voor schade veroorzaakt door of ontstaan uit oneigenlijk gebruik, misbruik, onbewuste of bewuste oneigenlijke handelingen door de gebruiker, onredelijk gebruik, nalatigheid, het niet opvolgen van de gebruiksaanwijzing door de eindgebruiker, reparaties uitgevoerd door een niet erkende vakman, onbevoegde reparaties, het wijzigen of gebruiken van toebehoren en/of onderdelen die niet specifiek door een erkende partij worden geadviseerd.

Deze garantie is niet van toepassing op riemen, borstels, zakken, lampjes of welk onderdeel dan ook dat aan gewone slijtage onderhevig is en binnen de garantieperiode vervangen dient te worden. Voor zover niet specifiek vermeld in de van toepassing zijnde wetgeving, dekt deze garantie geen vervoerskosten of verbruiksproducten zoals ontstekers.

Deze beperkte garantie is nietig wanneer originele identificatiekenmerken van het product (merknaam, serienummer) niet meer leesbaar, gewijzigd of verwijderd zijn, of wanneer het product niet van een erkende handelaar is gekocht, of als het product dusdanig en/of met gebreken is verkocht.

Met uitzondering van alle geldende lokale bepalingen, komen de bepalingen van deze beperkte garantie in de plaats van elke andere geschreven garantie, hetzij expliciet of impliciet, geschreven of mondeling, inclusief elke garantie van verkoopbaarheid of geschiktheid voor een bepaald doel. In geen geval zijn wij aansprakelijk voor speciale of incidentele schade of vervolgschade. De maximale aansprakelijkheid zal de daadwerkelijk door u betaalde aankoopprijs niet overschrijden.

Deze garantie is slechts geldig binnen de Europese Unie, Australië en Nieuw-Zeeland. Buiten deze gebieden, gelieve uw erkende Ryobi-handelaar te contacteren om vast te stellen of een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Om een geautoriseerd onderhoudscentrum in uw buurt te vinden, surft u naar ryobitools.eu.

BEPERKTE GARANTIE

Hierbij verklaren wij dat het product Categorie: Kettingzaag Model: RCS1835 / RCS2040 Serienummer: Zie machineplaat Bouwjaar: Zie machineplaatje

in overeenstemming is met de relevante bepalingen van de Machinerichtlijn 2006/42/EC; in overeenstemming is met de bepalingen van de volgende andere EG-richtlijnen 2004/108/EG (EMC-richtlijn), en 2000/14/EG (Geluidsrichtlijn) incl. wijzigingen (2005/88/EG), 2011/65/EU (RoHS).

En bovendien verklaren we dat de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebruikt: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-13, EN ISO 3744; de volgende (onderdelen/clausules van) andere technische normen en specificaties werden gebruikt: ISO 11094

Gemeten geluidsniveau: LwA: 104 dB(A); KwA: 3.0 dB(A) Gegarandeerd geluidsniveau: 107 dB(A) Evaluatiemethode conformiteit volgens bijlage V Richtlijn 2000/14/EG

Het EG-type-evaluatiecertificaatnummer: 08SHW2947-05 uitgereikt door Intertek Deutschland GmbH (aangemelde instantie 0905).

Andrew John Eyre (BEng, CEng, MIET)
