MANUAL DE UTILIZADOR TBG09001U TOTO

Manual de Instalação e Proprietário

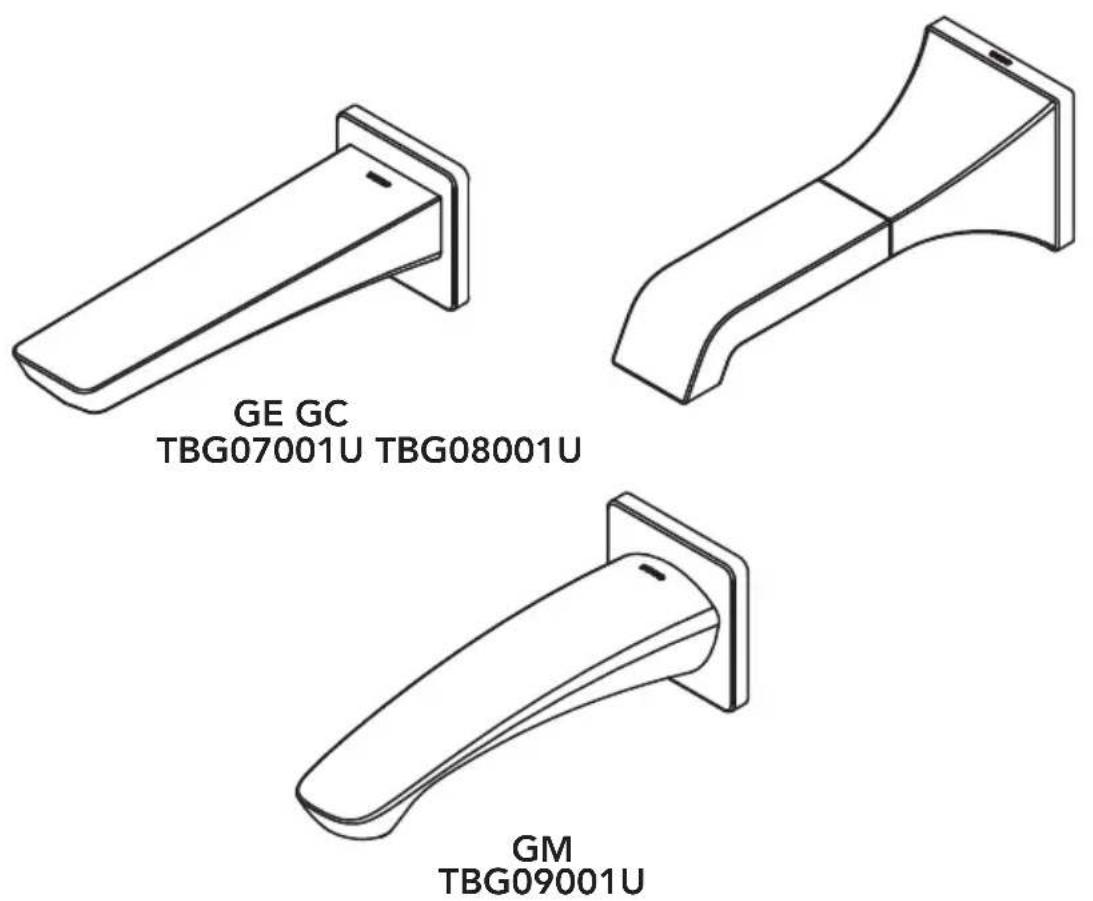

TOTO

Tub Spout

Caño de Bañera

Bec Mural

Torneira para Banheira

TABELA DE CONTEÚDO

Obrigado por Escolher o TOTO!......14Cuidados e Limpeza......14Atenção......14Ferramentas que Você Precisará......15Antes da Instalação......15Peças incluídas......15Procedimento de instalação......16Garantía......17Dimensões Aproximadas......18

OBRIGADO POR ESCOLHER TOTO!

A missão da TOTO é proporcionar ao mundo estilos de vida saudáveis, higiênicos e mais confortáveis. Nós projetamos todos os produtos com o equilíbrio da forma e funcionamos como um princípio orientador. Parabéns pela sua escolha.

CUIDADOS E LIMPEZA

Seu novo bico de banheira foi projetado para anos de desempenho sem problemas. Mantenha a aparência nova limpando-a periodicamente com sabão neutro, enxaguando abundantemente com água morna e secando com um pano limpo e macio. Não use produtos de limpeza abrasivos, palha de aço ou produtos químicos agressivos, pois isso embotará o acabamento. O não cumprimento destas instruções pode anular sua garantia.

ATENÇÃO

Para uma operação segura da faucet, observe o seguinte:■ Pressão de operação:• Pressão Mínima ...... 20 psi (138 kPa), dinâmico.• Pressão máxima ...... 80 psi (551 kPa), estático.■ Recomenda-se usar a temperatura abaixo de 60 ° C (140 ° F).■ Não use vapor como abastecimento de água.■ Não use o produto a uma temperatura ambiente abaixo de 32° F (0°C) .

FERRAMENTAS QUE VOCÊ PRECISARÁ

Chave de abertura variável

Fita de teflon

ANTES DA INSTALAÇÃO

• Observe todos os códigos locais de encanamento.
  ■ Verifique se o fornecimento de água está desligado.
  ■ Leia atentamente estas instruções para garantir uma instalação adequada.
  A TOTO reserva-se o direito de atualizar o design do produto sem aviso prévio.

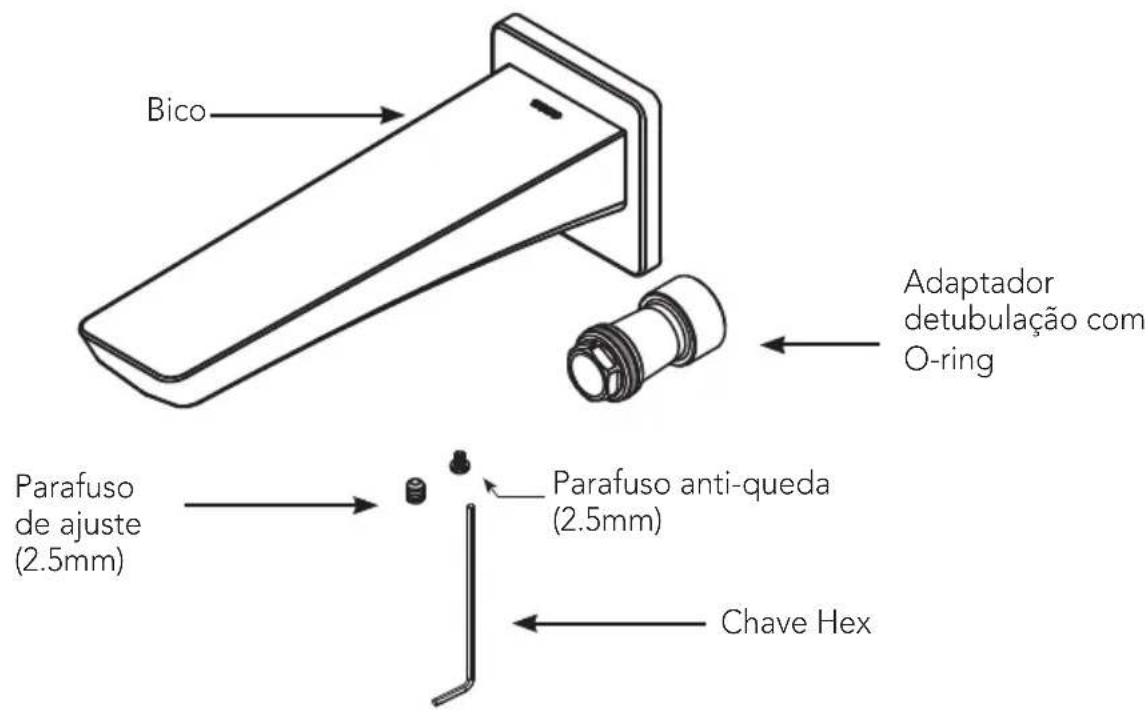

PEÇAS INCLUÍDAS

Bico Adaptador detubulação com O-ring Parafuso de ajuste (2.5mm) Parafuso anti-queda (2.5mm) Chave Hex

* O produto real pode variar de acordo com o modelo

PROCEDIMENTO DE INSTALAÇÃO

NOTA: Desligue a linha de abastecimento de água antes da instalação.

IMPORTANTE!

Para uma instalação adequada, é requerido um bocal com uma rosca macho NPT de 1/2 "que se estende entre 3/8" (10mm) e 3/4 "(19mm) além da parede acabada.

NOTA: O orifício para o mamilo não deve ser maior que 1 " (25mm) de diâmetro.

1. Enrole a fita da tubulação em torno da extremidade livre do mamilo e, em seguida, rosqueie o adaptador do tubo no mamilo, tomando cuidado para não danificar a junta torácica.
2. Aplique calafetar silicone ao redor do mamilo onde sai da parede.
3. Deslize o bico no adaptador do tubo, tomando cuidado para não danificar a junta torácica.
4. Retire os parafusos de fixação e os parafusos anti-caida e, em seguida, instale o corpo principal da saída de água no conector fixo. Em primeiro lugar, aperte-se suavemente com os parafusos de fixação e aperte os parafusos anti-caida.

(Depois de aplicar uma água de sabão, etc. no O-ring do conector fixo, será mais fácil de montar).

Certifique-se de que os parafusos de fixação de bloqueio e os parafusos anti-cair, caso contrário, o corpo do bico provável em perigo de queda.

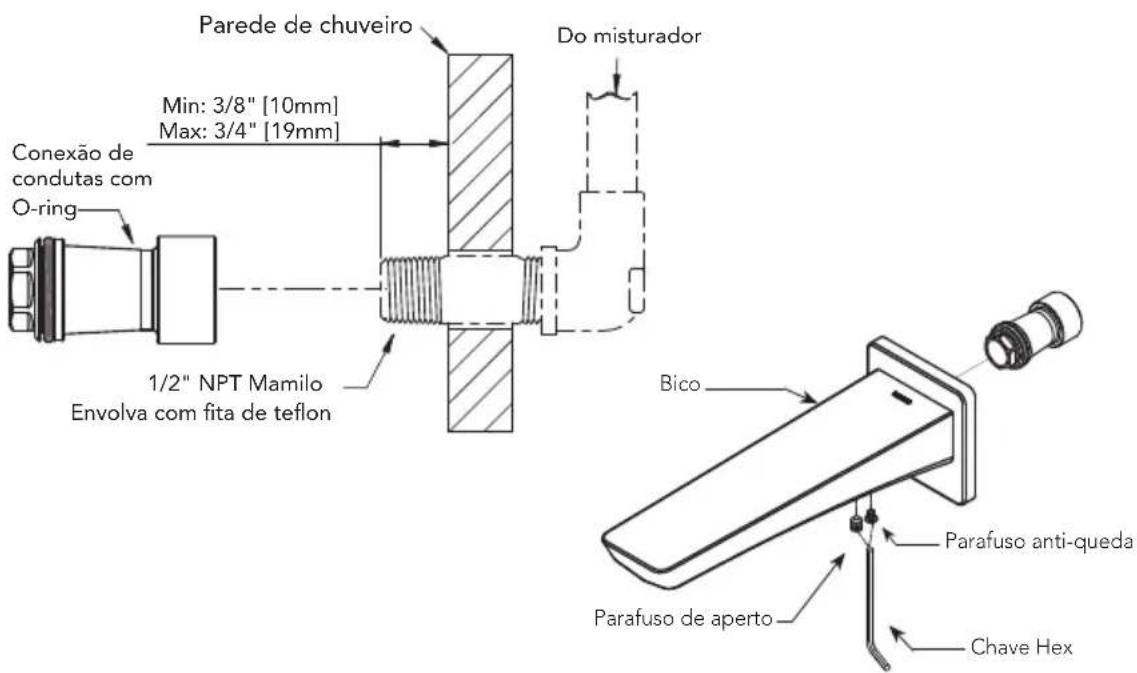

Parede de chuveiro Min: 3/8" [10mm] Max: 3/4" [19mm] Conexão de condutas com O-ring 1/2" NPT Mamilo Envolva com fita de teflon Do misturador Bico Parafuso anti-queda Parafuso de aperto Chave Hex

GARANTIA

TOTO DO BRASIL DISTRIBUIÇÃO E COMÉRCIO, LTDA.

GARANTIA LIMITADA DE TRÊS ANOS

A garantia se aplica somente às Válvulas de Descarga Eletrônicas, Torneiras e Distribuidores de Sabão.

1. A TOTO garante suas válvulas de descarga eletrônicas, torneiras e dispensadores de sabão ("Produto") contra defeitos de material e de fabricação durante o uso normal quando instalados e submetidos à manutenção adequada, por um período de três (3) anos à partir da data da compra. Esta garantia limitada é estendida apenas ao COMPRADOR ORIGINAL do Produto e não é transferível a terceiros, incluindo, mas não limitado a, qualquer comprador ou proprietário subsequente do Produto. Esta garantia se aplica somente a Produtos da TOTO comprados e instalados no Brasil.
2. As obrigações da TOTO sob esta garantia estão limitadas a reparos, substituições ou outros ajustes apropriados, a critério da TOTO, do Produto ou de peças que apresentem defeitos durante o uso normal, contanto que tal Produto tenha sido instalado, usado e submetido à manutenção adequada de acordo com as instruções. A TOTO se reserva o direito de realizar tais inspeções conforme necessário para determinar a causa do defeito. A TOTO não cobrará pela mão de obra ou por peças relacionadas a reparos ou substituições em garantia. A TOTO não é responsável pelo custo de remoção, devolução e/ou reinstalação do Produto.
3. Esta garantia não se aplica aos seguintes itens:

a. Danos ou perdas sofridos em desastres naturais como incêndios, terremotos, enchentes, trovoadas, tempestades elétricas etc.
b. Danos ou perdas resultantes de quaisquer acidentes, uso excessivo, uso indevido, abuso, negligência ou de cuidados, limpeza ou manutenção inadequada do Produto.
c. Danos ou perdas resultantes de sedimentos ou corpos estranhos contidos em um sistema hidráulico.
d. Danos ou perdas resultantes de instalação inadequada ou instalação do Produto em um ambiente severo e/ou de risco, ou de remoção, reparos ou modificações inadequados do Produto, o que inclui o uso de componentes não originais da TOTO.
e. Danos ou perdas resultantes de oscilações de energia ou quedas de raios ou outros atos que não sejam de responsabilidade da TOTO ou os quais o Produto não seja especificado para suportar.
f. Danos ou perdas resultantes do desgaste normal e habitual, como redução do brilho, arranhões ou desbotamento ao longo do tempo devido ao uso, práticas de limpeza ou água ou condições atmosféricas, incluindo, mas não limitados a, o uso de alvejantes, álcali, limpadores ácidos, limpadores a seco (pó) ou quaisquer outros limpadores abrasivos ou o uso de esponjas de metal ou nylon.

Para obter o serviço de reparos da garantia sob esta garantia, por favor envie um e-mail para [e-mail] para obter instruções sobre como proceder com sua reivindicação. Você pode ser instruído a (1) levar o Produto ou fazer a entrega pré-paga a um prestador de serviços da TOTO juntamente com o comprovante de compra (recibo de compra original) e uma carta declarando o problema; (2) entrar em contato com um distribuidor ou prestador de serviços de produtos da TOTO; ou (3) se, devido ao tamanho do Produto ou natureza do defeito, o Produto não puder ser devolvido a um centro de assistência autorizado da TOTO, a TOTO pode optar por reparar o Produto no local do comprador ou pagar pelo transporte do Produto para uma prestadora de serviços.

ATENÇÃO: A TOTO não é responsável por qualquer defeito de, ou dano a, esse Produto causado por cloraminas no tratamento do fornecimento público de água ou limpadores contendo cloro (hipoclorito de cálcio). ATENÇÃO: O uso de alta concentração de cloro

graves.

ESTA GARANTIA POR ESCRITO É A ÚNICA GARANTIA FEITA PELA TOTO. REPAROS, SUBSTITUIÇÕES OU OUTROS AJUSTES APROPRIADOS CONFORME FORNECIDOS SOB ESTA GARANTIA SERÃO O ÚNICO RECURSO DISPONÍVEL AO COMPRADOR ORIGINAL. A TOTO NÃO SERÁ RESPONSÁVEL PELA PERDA DO PRODUTO OU POR OUTROS DANOS OU GASTOS INCIDENTAIS, ESPECIAIS OU CONSEQUENTES INCORRIDOS PELO COMPRADOR ORIGINAL OU POR CUSTOS DE MÃO DE OBRA OU OUTROS DEVIDO À INSTALAÇÃO OU REMOÇÃO, OU CUSTOS DE REPAROS FEITOS POR TERCEIROS, OU POR QUALQUER OUTRO GASTO NÃO DECLARADO ESPECIFICAMENTE ACIMA. EM NENHUM CASO A RESPONSABILIDADE DA TOTO EXCEDERÁ O PREÇO DE COMPRA DO PRODUTO. EXCETO QUANTO À EXTENSÃO PROIBIDA POR LEI APLICÁVEL, QUAISQUER GARANTIAS IMPLÍCITAS, INCLUINDO A DE COMERCIABILIDADE OU ADEQUAÇÃO PARA USO OU PARA UMA FINALIDADE ESPECÍFICA, SÃO EXPRESSAMENTE ISENTAS. ALGUNS PAÍSES, REGIÕES, ESTADOS ETC. NÃO PERMITEM LIMITAÇÕES SOBRE A DURAÇÃO DE UMA GARANTIA IMPLÍCITA OU A EXCLUSÃO OU LIMITAÇÃO DE DANOS INCIDENTAIS OU CONSEQUENTES, PORTANTO, A LIMITAÇÃO E A EXCLUSÃO ACIMA PODEM NÃO SE APLICAR A VOCÊ.

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES ROBINETTERIE BRUTE / DIMENSÕES APROXIMADAS

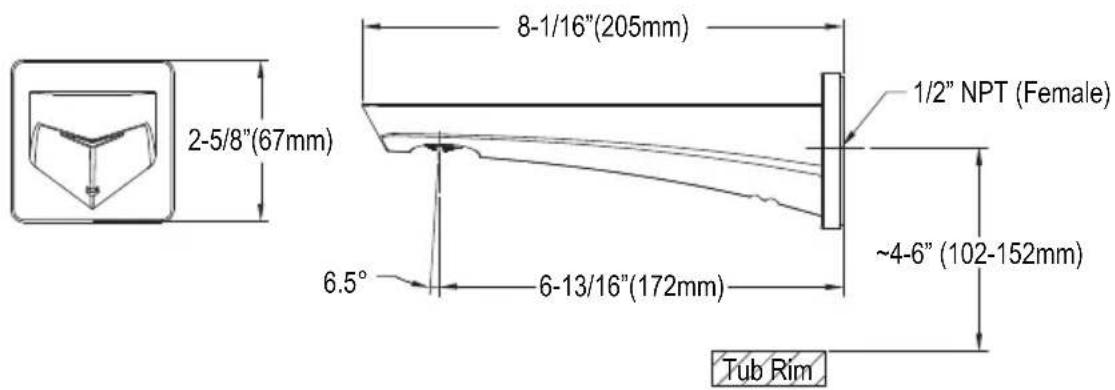

TBG07001U

2-5/8"(67mm) 8-1/16"(205mm) 1/2" NPT (Female) ~4-6"(102-152mm) 6.5° 6-13/16"(172mm) Tub Rim

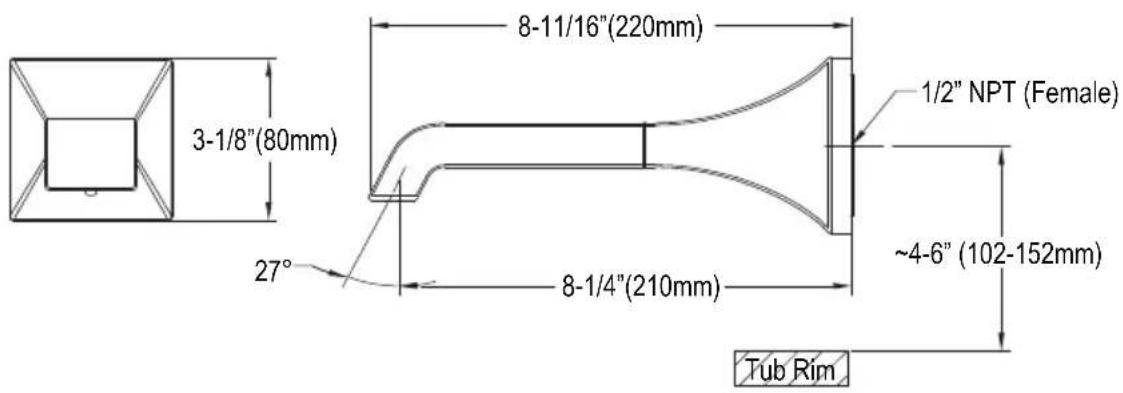

TBG08001U

3-1/8"(80mm) 27° 8-1/4"(210mm) 8-11/16"(220mm) 1/2" NPT (Female) ~4-6"(102-152mm) Tub Rim

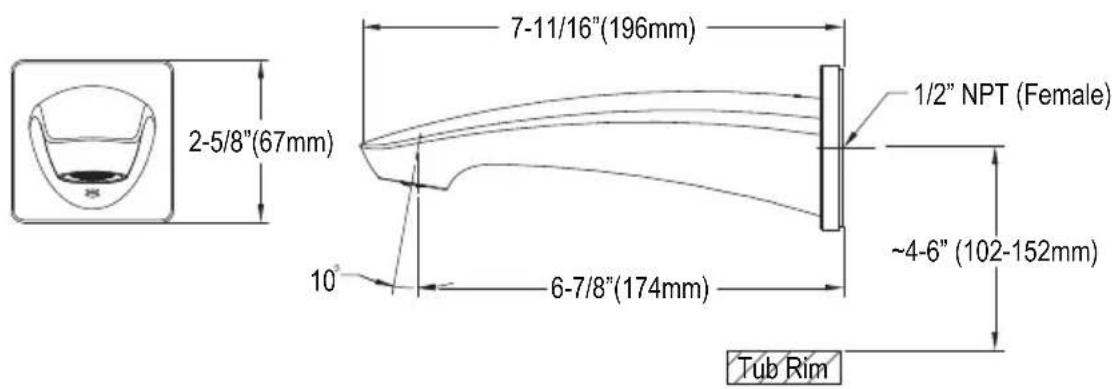

TBG09001U

2-5/8"(67mm) 7-11/16"(196mm) 10° 6-7/8"(174mm) 1/2" NPT (Female) ~4-6" (102-152mm) Tub Rim
