Tipo de producto	Grifo mural (caño mural)
Marca	TOTO
Modelo	TBG09001U
Material	Latón cromado
Presión de funcionamiento	Mín 138 kPa (20 psi) dinámica / Máx 551 kPa (80 psi) estática
Temperatura máxima del agua	60°C (140°F)
Temperatura ambiente mínima	0°C (32°F)
Conexión	Rosca 1/2" NPT macho, salida mural de 3/8" a 3/4" (10-19 mm) más allá de la pared acabada
Diámetro del agujero de paso	Máximo 25,5 mm (1")
Herramientas necesarias	Llave ajustable, cinta de teflón
Piezas incluidas	Caño, conector de tubería con junta tórica, tornillo de sujeción (Hex 2,5 mm), tornillo antideslizamiento (Hex 2,5 mm), llave hexagonal
Mantenimiento	Jabón suave, agua caliente, paño suave; evitar limpiadores abrasivos, lana de acero, productos químicos corrosivos
Garantía	Vida útil para uso residencial en América del Norte, Central y del Sur (comprador original)
Compatibilidad	Agua fría y caliente; no usar vapor
Instalación	Sobre conector mural 1/2" NPT, con cinta de teflón y masilla de silicona
Precauciones	Cortar el suministro de agua antes de la instalación; respetar los códigos de plomería locales

Preguntas frecuentes - TBG09001U TOTO

¿Cuál es la presión de agua necesaria para el grifo TOTO TBG09001U?

La presión dinámica mínima es de 20 psi (138 kPa) y la presión estática máxima de 80 psi (551 kPa).

¿Cómo mantener el grifo mural TBG09001U?

Límpielo regularmente con un jabón suave, enjuague con agua caliente y seque con un paño suave. Evite limpiadores abrasivos, lana de acero o productos químicos corrosivos.

¿Se puede instalar el grifo TOTO TBG09001U en una entrada de agua caliente?

Sí, pero la temperatura del agua no debe exceder los 60°C (140°F).

¿Qué herramientas se necesitan para instalar el TBG09001U?

Necesitará una llave ajustable y cinta de teflón.

¿Cuál es la garantía del grifo TOTO TBG09001U?

Para uso residencial en América del Norte, Central o del Sur, la garantía es de por vida para el comprador original. Se requiere comprobante de compra.

¿La rosca de conexión del TBG09001U es estándar?

Sí, la conexión es de 1/2" NPT macho, con salida mural de 3/8" a 3/4" (10-19 mm) más allá de la pared acabada.

¿Puedo usar un limpiador abrasivo en el grifo TOTO?

No, los limpiadores abrasivos, la lana de acero y los productos químicos corrosivos opacarán el acabado y pueden anular la garantía.

¿Qué hacer si el grifo gotea después de la instalación?

Verifique que los tornillos de fijación y los tornillos antideslizamiento estén bien apretados, y que la junta tórica no esté dañada. Si el problema persiste, contacte a TOTO.

¿El grifo TBG09001U es compatible con un calentador de agua a vapor?

No, no use vapor como suministro de agua para este grifo.

¿Cuál es la temperatura ambiente mínima para usar el grifo?

El producto no debe usarse a una temperatura ambiente inferior a 0°C (32°F).

MANUAL DE USUARIO TBG09001U TOTO

Manual de Instrucciones y del Propietario

ÍNDICE

¡Gracias Por Elegir TOTO!......6Cuidado y Limpieza......6Advertencias......6Herramientas Necesarias......7Antes de la Instalación......7Partes Incluidas......7Procedimiento de Instalación......8Garantía......9Dimensiones Preliminares......18

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nuevo caño de bañera está diseñado para años de funcionamiento sin problemas. Manténgalo luciendo como nuevo mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquelo con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para un funcionamiento seguro del grifo, tenga en cuenta lo siguiente:■ Presión operacional:• Presión mínima ...... 20 psi (138 kPa), dinámica.• Presión máxima ...... 80 psi (551 kPa), estático.■ Se sugiere utilizar la temperatura por debajo de 140 ° F (60 ° C).■ No utilice vapor como suministro de agua.■ No use el producto a una temperatura ambiente inferior a 32° F (0° C).

HERRAMIENTAS NECESARIAS

Cinta Selladora de Tubería

ANTES DE LA INSTALACIÓN

■ Cumpla con todos los códigos locales de plomería.
Asegúrese de que el suministro de agua esté cerrado.
■ Lea estas instrucciones con atención para asegurar una instalación correcta.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

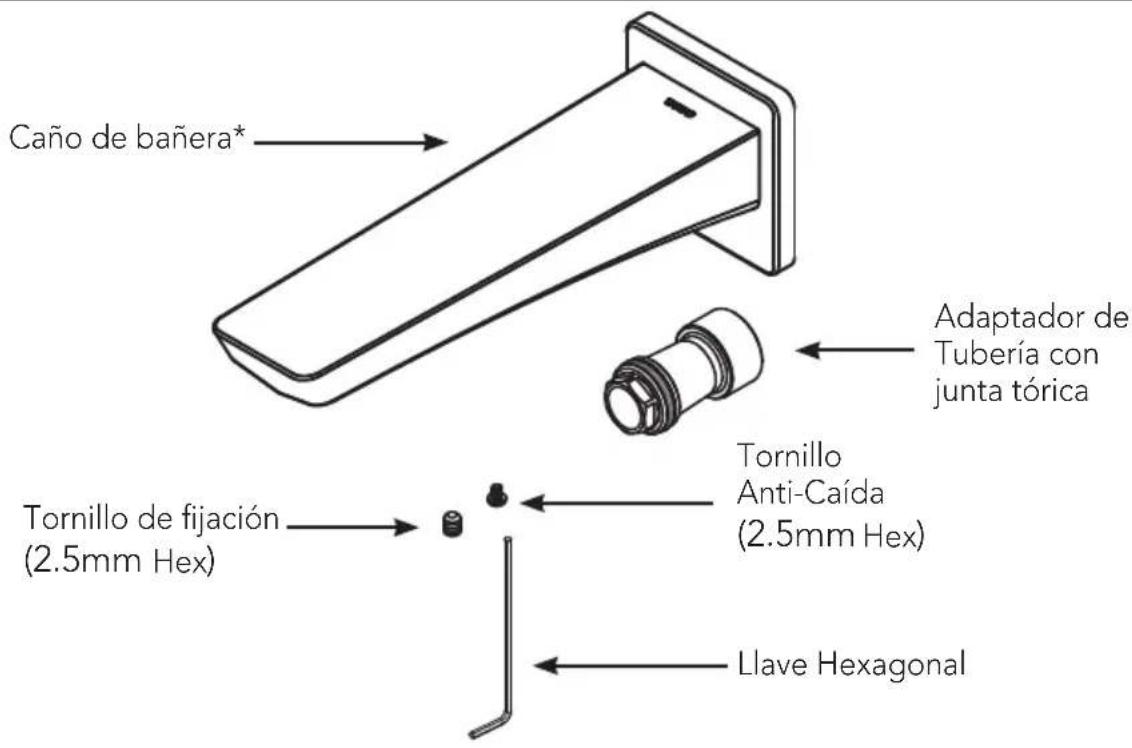

PARTES INCLUIDAS

Caño de bañera* Adaptador de Tubería con junta tórica Tornillo de fijación (2.5mm Hex) Tornillo Anti-Caída (2.5mm Hex) Llave Hexagonal

* El producto real puede variar en apariencia dependiendo del modelo.

PROCEDIMIENTO DE INSTALACIÓN

NOTA: Limpie a fondo la tubería de suministro de agua y quite todo residuo de la misma antes de la instalación.

¡IMPORTANTE!

Para una instalación adecuada, se requiere un racor con hilo de rosca macho NPT de 1/2" que se extienda entre 3/8 (10mm)" y 3/4" (19mm) más allá de la pared terminada.

NOTA: El agujero para el racor debe ser no mayor de 1" (25.5 mm) de diámetro.

1. Envuelva con cinta selladora de tubería el extremo expuesto del racor y rosque el adaptador de la tubería al racor, teniendo cuidado de no dañar la junta tórica.
2. Aplique masilla de silicona alrededor del racor donde sale de la pared.
3. Deslice el caño de bañera en el conector de tubería, tenga cuidado de no dañar la junta tórica.
4. Retire los tornillos de fijación y los tornillos antidesgaste y luego instale el cuerpo principal del panel de distribución de agua en el conector fijo. En primer lugar, apriete bien con los tornillos de fijación y luego simplemente asegure los tornillos antidesgaste.

(Después de aplicar un poco de agua jabonosa, etc. en la junta tórica del conector fijo, será más fácil de ensamblar).

Asegúrese de que los tornillos de fijación de la cerradura y los tornillos antidesgaste estén instalados; de lo contrario, el cuerpo del grifo corre el riesgo de caerse.

Pared de la Ducha Min: 3/8" [10mm] Max: 3/4" [19mm] De Válvula Mezcladora Adaptador de Tubería 1/2" NPT Racor Envuelva con Cinta Selladora Caño de Bañera Tornillo Anti-Caida Tornillo de fijación Llave Hexagonal

GARANTÍA

1. TOTO garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:
   a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
   b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
   c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
   d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
   e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
   f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.
4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
5. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectosen sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
6. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.
   ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
