MANUAL DE UTILIZADOR DCE571 DEWALT

Tipo de bateria 10,8/14,4/18 Li-Ion Tempo de carga aprox. das baterias min 60 (1,3 Ah) 70 (1,5 Ah) 90 (2,0 Ah) 140 (3,0 Ah) 185 (4,0 Ah) 240 (5,0 Ah) Peso kg 0,29 O nível de emissão de vibrações indicado nesta ficha de informações foi medido em conformidade com um teste padrão estabelecido pela norma EN60745 e poderá ser utilizado para comparar ferramentas. Por conseguinte, este nível poderá ser utilizado para uma avaliação preliminar da exposição àsvibrações.

ATENÇÃO: o nível de emissão de vibrações declarado diz respeito às principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para outras aplicações ou com outros acessórios, ou tiver uma manutenção insuficiente, o nível de emissão de vibrações poderá ser diferente. Isto poderá aumentar significativamente o nível de exposição às vibrações ao longo do período total detrabalho. Além disso, a estimativa do nível de exposição às vibrações também deverá ter em conta o número de vezes que a ferramenta é desligada ou está em funcionamento, mas sem executar tarefas. Isto poderá reduzir significativamente o nível de exposição às vibrações ao longo do período total detrabalho. Identifique medidas de segurança adicionais para proteger o utilizador contra os efeitos das vibrações, tais como: efectuar uma manutenção correcta da ferramenta e dos acessórios, manter as mãos quentes e organizar padrões detrabalho. PISTOLA DE MATERIAL SEM FIO PARA USO INTENSIVO

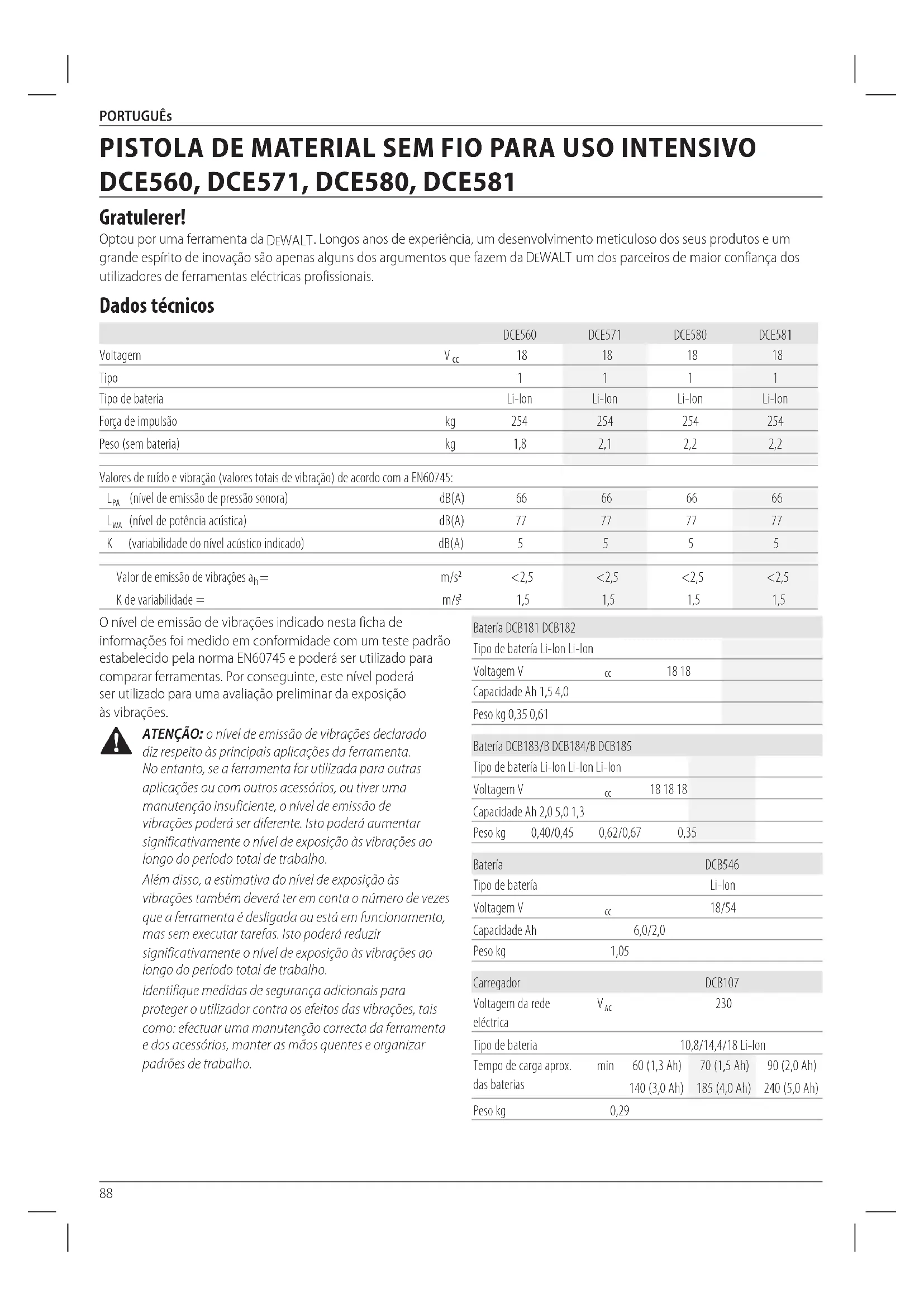

DCE560, DCE571, DCE580, DCE581

Gratulerer! Optou por uma ferramenta da DeWALT . Longos anos de experiência, um desenvolvimento meticuloso dos seus produtos e um grande espírito de inovação são apenas alguns dos argumentos que fazem da DeWALT um dos parceiros de maior confiança dos utilizadores de ferramentas eléctricasprofissionais. Dados técnicos

Tipo 1 1 1 1 Tipo de bateria Li-Ion Li-Ion Li-Ion Li-Ion Força de impulsão kg 254 254 254 254 Peso (sem bateria) kg 1,8 2,1 2,2 2,2 Valores de ruído e vibração (valores totais de vibração) de acordo com a EN60745:

(nível de emissão de pressão sonora) dB(A) 66 66 66 66

(nível de potência acústica) dB(A) 77 77 77 77 K (variabilidade do nível acústico indicado) dB(A) 5 5 5 5 Valor de emissão de vibrações a

1,5 1,5 1,5 1,5 Português (traduzido das instruções originais)89 PORTUGUês Carregador DCB112 Voltagem da rede eléctrica

de 18V (modelos DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 e DCB546). Declaração de conformidade da CE Directiva “máquinas” Pistola de material sem fio para uso intensivo

DeWALT declara que os produtos descritos em Dados técnicos se encontram em conformidade com as seguintes normas e directivas: 2006/42/CE, EN60745-1:2009+A11:2010. Estes equipamentos também estão em conformidade com a Directiva 2014/30/UE e a 2011/65/UE. Para obter mais informações, contacte a DeWALT através da morada indicada em seguida ou consulte o verso domanual. O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da DeWALT

ATENÇÃO: para reduzir o risco de ferimentos, leia o manual deinstruções. Definições: directrizes de Segurança As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estessímbolos.

PERIGO: indica uma situação iminentemente perigosa que, se não for evitada, irá resultar em morte ou lesõesgraves.

ATENÇÃO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou lesõesgraves.

CUIDADO: indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em lesões ligeiras oumoderadas. AVISO: indica uma prática (não relacionada com ferimentos) que, se não for evitada, poderá resultar em danosmateriais.

Indica risco deincêndio. Avisos de segurança gerais relativos a ferramentas eléctricas

ATENÇÃO: leia todos os avisos de segurança e todas as instruções. O não seguimento dos avisos e das instruções poderá resultar em choque eléctrico, incêndio e/ou ferimentosgraves.

Em todos os avisos que se seguem, o termo “ferramenta eléctrica” refere-se à sua ferramenta alimentada pela rede eléctrica (com fios) ou por uma bateria (sem fios).90 PORTUGUês

1) Segurança da Área de Trabalho

a ) Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas aacidentes. b ) Não utilize as ferramentas eléctricas em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faíscas que poderão inflamar estas poeiras ouvapores. c ) Mantenha as crianças e outras pessoas afastadas quando utilizar uma ferramenta eléctrica. As distracções podem levar à perda do controlo daferramenta.

2) Segurança Eléctrica

a ) As fichas das ferramentas eléctricas têm de ser compatíveis com a tomada de electricidade. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choqueeléctrico. b ) Evite o contacto corporal com superfícies e equipamentos ligados à terra, como, por exemplo, tubagens, radiadores, fogões e frigoríficos. Se o seu corpo estiver “ligado” à terra, o risco de choque eléctrico émaior. c ) Não exponha as ferramentas eléctricas à chuva ou a condições de humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choqueeléctrico. d ) Não aplique força excessiva sobre o cabo. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choqueeléctrico. e ) Ao utilizar uma ferramenta eléctrica no exterior, use uma extensão adequada para utilização ao ar livre. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choqueeléctrico. f ) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choqueeléctrico.

3) Segurança Pessoal

a ) Mantenha-se alerta, preste atenção ao que está a fazer e faça uso de bom senso ao utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentosgraves. b ) Use equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco deferimentos. c ) Evite accionamentos acidentais. Certifique-se de que o interruptor da ferramenta está na posição de desligado antes de a ligar à tomada de electricidade e/ou inserir a bateria, ou antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originaracidentes. d ) Retire qualquer chave de ajuste ou chave de porcas antes de ligar a ferramenta eléctrica. Uma chave de porcas ou chave de ajuste deixada numa peça móvel da ferramenta poderá resultar emferimentos. e ) Não se estique demasiado ao trabalhar com a ferramenta. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situaçõesinesperadas. f ) Use vestuário apropriado. Não use roupa larga nem jóias. Mantenha o cabelo e a roupa (incluindo luvas) afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestaspeças. g ) Se forem fornecidos acessórios para a ligação de equipamentos de extracção e recolha de partículas, certifique-se de que estes são ligados e utilizados correctamente. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com asmesmas.

4) Utilização e Manutenção de

Ferramentas Eléctricas a ) Não utilize a ferramenta eléctrica de forma forçada. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foiconcebida. b ) Não utilize a ferramenta eléctrica se o respectivo interruptor não a ligar e desligar. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de serreparada. c ) Retire a ficha da tomada de electricidade e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer ajustes, substituir acessórios ou guardar a ferramenta. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctricaacidentalmente. d ) Guarde as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças e não permita que sejam utilizadas por pessoas não familiarizadas com as mesmas ou com estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para asmanusear.91 PORTUGUês e ) Faça a devida manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutençãoinsuficiente. f ) Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maiorfacilidade. g ) Utilize a ferramenta eléctrica, os acessórios, as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e a tarefa a ser efectuada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situaçõesperigosas.

5) Utilização e Manutenção de

Ferramentas com Bateria a ) Utilize apenas o carregador especificado pelo fabricante do equipamento. Um carregador apropriado para um tipo de bateria poderá criar um risco de incêndio se for utilizado para carregar outrasbaterias. b ) Utilize as ferramentas eléctricas apenas com as baterias especificamente indicadas para as mesmas. A utilização de quaisquer outras baterias poderá criar um risco de ferimentos eincêndio. c ) Quando a bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que possam estabelecer uma ligação entre os contactos. Um curto-circuito entre os contactos da bateria poderá causar queimaduras ou umincêndio. d ) Uma utilização abusiva da ferramenta pode resultar na fuga do líquido da bateria; evite o contacto com este líquido. No caso de um contacto acidental, passe imediatamente a zona afectada por água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido derramado da bateria pode provocar irritação ouqueimaduras.

a ) A sua ferramenta eléctrica só deve ser reparada por um técnico qualificado e só devem ser utilizadas peças sobresselentes originais. Desta forma, é garantida a segurança da ferramentaeléctrica. Instruções de segurança específicas adicionais para pistolas de material

• Segure a ferramenta pelas superfícies isoladas específicas para o efeito ao efectuar uma operação em que a ferramenta possa entrar em contacto com fios ocultos. O contacto com um fio sob tensão irá também fazer com que as partes metálicas da ferramenta fiquem sob tensão e provoquem um choque eléctrico noutilizador.

• Mantenha as mãos afastadas do êmbolo e da área da haste do êmbolo da pistola de calafetagem/material adesivo. Os dedos podem ficar esmagados entre o suporte do tubo e oêmbolo.

• Quando utilizar a pistola de calafetagem/material adesivo acima da cabeça, não direccione a haste do êmbolo para os seus olhos ou cabeça. A haste do êmbolo pode deslizar na direcção do utilizador. Use sempre protecção ocular quando utilizar a pistola de calafetagem/materialadesivo.

• Trabalhe sempre numa área ventilada e use uma protecção respiratória, se necessário. Os vapores libertados pela calafetagem e pelos adesivos podem sernocivos.

• Desligue a unidade e retire a bateria antes de instalar ou remover acessórios, antes de fazer ajustes ou reparações. Um arranque acidental pode causarlesões.

• Utilize apenas os acessórios recomendados pelo fabricante para o seu modelo. Os acessórios que podem ser adequados para uma ferramenta podem ser perigosos se forem utilizados noutra ferramenta. O uso de acessórios não adequados pode causar ferimentos empessoas.

• Quando não utilizar a pistola, coloque o gatilho na posição desligada para evitar uma libertação fortuita domaterial.

• Tenha cuidado para não aplicar calafetagem ou adesivo nos pontos de contactodabateria.

• Leia e respeite sempre todas as instruções do fabricante relacionadas com calafetagem ou adesivos. Se não o fizer, podem ocorrerferimentos.

• Não utilize a pistola para a preparação dealimentos. Riscos residuais Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes riscos são os seguintes:

• Risco de queimaduras devido aos acessórios ficarem quentes durante a respectivautilização.

• Risco de ferimentos pessoais devido a uma utilizaçãoprolongada. Segurança eléctrica O motor eléctrico foi concebido apenas para uma voltagem específica. Verifique sempre se a voltagem da bateria corresponde à indicada na placa com os requisitos de alimentação. Além disso, certifique-se também de que a voltagem do seu carregador corresponde à da redeeléctrica. O seu carregador da DeWALT possui isolamento duplo, em conformidade com a norma EN60335. Por conseguinte, não é necessária qualquer ligação àterra.92 PORTUGUês Se o cabo de alimentação estiver danificado, este tem de ser substituído por um cabo especialmente preparado, disponível através dos centros de assistência da DeWALT

Utilizar uma extensão Não deve ser utilizada qualquer extensão a menos que seja absolutamente necessário. Utilize uma extensão aprovada adequada para a potência da alimentação do seu carregador (consulte os Dados técnicos). O diâmetro mínimo do fio condutor é 1mm

; o comprimento máximo da extensão é 30m. Ao utilizar uma bobina de cabo, desenrole sempre o cabo naíntegra.

GUARDE ESTAS INSTRUÇÕES

Carregadores Os carregadores da DeWALT não requerem ajuste e foram concebidos para uma operação tão fácil quantopossível. Instruções de Segurança Importantes Para Todos os Carregadores de Baterias GUARDE ESTAS INSTRUÇÕES: este manual inclui instruções de funcionamento e segurança importantes para carregadores de bateria compatíveis (consulte Dados técnicos).

• Antes de utilizar o carregador, leia todas as instruções e sinais de aviso indicados no carregador, na bateria e no aparelho que utiliza abateria.

ATENÇÃO: perigo de choque. Não permita a entrada de líquidos no carregador. Pode ocorrer um choque eléctrico

ATENÇÃO: recomendamos a utilização de um dispositivo de corrente residual com uma corrente residual de 30mA oumenos.

CUIDADO: perigo de queimadura. Para reduzir o risco de lesões, carregue apenas baterias recarregáveis DeWALT

Outros tipos de baterias podem rebentar, causando lesões pessoais edanos.

CUIDADO: as crianças devem ser vigiadas, para garantir que não brincam com oaparelho. AVISO: em determinadas condições, quando o carregador está ligado à fonte de alimentação, os contactos de carga expostos no interior do carregador podem entrar em curto-circuito devido a material estranho. Os materiais estranhos condutores como, por exemplo, mas não limitado a, lã de aço, folha de alumínio ou qualquer acumulação de partículas metálicas devem ser removidos dos orifícios do carregador. Desligue sempre o carregador da fonte de alimentação quando não estiver inserida uma bateria no respectivo compartimento. Desligue o carregador antes de proceder àlimpeza.

• NÃO carregue a bateria com quaisquer carregadores além dos especificados neste manual. O carregador e a bateria foram concebidas especificamente para funcionarem emconjunto.

• Estes carregadores foram concebidos para apenas para carregar baterias recarregáveis DeWALT . Quaisquer outras utilizações podem resultar em incêndio, choque eléctrico ouelectrocussão.

• Não exponha o carregador a chuva ouneve.

• Quando desligar o carregador da corrente, puxe pela ficha e não pelo cabo. Isto permite reduzir o risco de danos na ficha de alimentação eléctrica e docabo.

• Certifique-se de que o cabo está colocado num local onde não possa ser pisado, possa causar tropeções ou esteja sujeito a danos outensão.

• Não utilize uma extensão, a menos que seja estritamente necessário. O uso de uma extensão inadequada pode resultar num incêndio,choque eléctrico ouelectrocussão.

• Não coloque objectos sobre o carregador nem o coloque em cima de uma superfície macia que possa bloquear as entradas de ventilação e causar calor interno excessivo. Coloque o carregador num local afastado de fontes de calor. O carregador é ventilado através de ranhuras na parte superior e inferior daestrutura.

• Não utilize o carregador se o cabo ou a ficha estiverem danificados—substitua-os deimediato.

• Não utilize o carregador se tiver sofrido um golpe brusco, se o deixar cair ou se ficar de algum modo danificado. Leve-o para um centro de assistênciaautorizado.

• Não desmonte o carregador; leve-o para um centro de assistência autorizado, no caso de ser necessário assistência ou reparação. Uma nova montagem incorrecta pode resultar em choque eléctrico, electrocussão ouincêndio.

• Se o cabo de alimentação ficar danificado, deve enviá-lo de imediato para o fabricante, agente de assistência ou um responsável devidamente qualificado para que possa ser substituído, de modo a evitar qualquer situação deperigo.

• Desligue o carregador da tomada antes de proceder a qualquer trabalho de limpeza. Isto reduz o risco de choque eléctrico. A remoção da bateria não reduz este tipo derisco.

• NUNCA tente ligar 2 carregadores ao mesmotempo.

• O carregador foi concebido para funcionar com uma potência eléctrica doméstica padrão de 230 V. Não tente utilizá-lo com qualquer outro tipo de tensão. Isto não se aplica ao carregador doautomóvel. Carregar uma bateria (Fig. B)

1. Ligue o carregador numa tomada adequada antes de inserir

no carregador, certificando-se de que fica totalmente encaixada no carregador. O indicador luminoso vermelho (de carga) pisca repetidamente, indicando que o processo de carga foiiniciado.

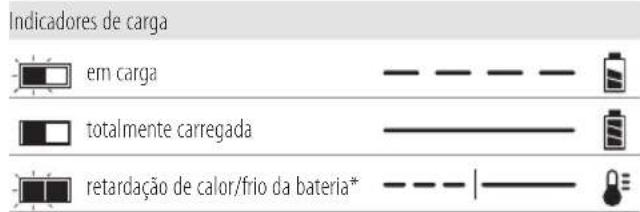

3. A conclusão do processo de carga é indicado pelo indicador

luminoso vermelho, que permanece ligado de maneira contínua. A bateria fica totalmente carregada e pode ser utilizada nesta altura ou pode deixá-la no carregador. Para retirar a bateria do carregador, prima o botão de libertação na bateria

nOTa: Para assegurar o máximo desempenho e vida útil das baterias de iões de lítio, carregue a bateria totalmente antes de utilizar o produto pela primeiravez.93 PORTUGUÊS Funcionamento do carregador Consulte os indicadores abaixo para saber qual é o estado do processo de carga dabateria. Indicadores de carga em carga totalmente carregada retardação de calor/frio da bateria*

• O indicador luminoso vermelho continua a piscar, mas acende- se um indicador luminoso amarelo durante esta operação. Quando a bateria atingir a temperatura adequada, o indicador luminoso amarelo desliga-se e o carregador continua o processo decarga. O(s) carregador(es) compatível(eis) não carrega uma bateria defeituosa. O carregador indica que a bateria está defeituosa ao não acender-se ou apresentando um problema na bateria ou aparece um padrão intermitente nocarregador. NOTA: isto pode também indicar que se trata de um problema nocarregador. Se o carregador indicar uma falha, leve o carregador e a bateria um centro de assistência autorizado para que sejam submetidos a umteste. Retardação de calor/frio Quando o carregador detecta que uma bateria está demasiado quente ou fria, inicia automaticamente a retardação de calor/ frio, interrompendo o processo de carga até a bateria atingir a temperatura adequada. Em seguida, o carregador muda automaticamente para o modo de carga. Esta função assegura a duração máxima dabateria. Uma bateria fria fica carregada a uma velocidade mais lenta do que uma bateria quente. A bateria irá carregar a essa taxa mais lenta durante todo o ciclo de carga e não recupera a taxa de carga máxima, mesmo que a bateriaaqueça. O carregador DCB118 está equipado com uma ventoinha interna para arrefecer a bateria. A ventoinha liga-se automaticamente quando a ventoinha tem de ser arrefecida. Nunca utilize o carregador se a ventoinha não funcionar correctamente ou se as aberturas de ventilação estiverem obstruídas. Não permita a entrada de objectos estranhos no interior docarregador. Sistema de protecção electrónica As baterias de iões de lítio XR foram concebidas com um Sistema de protecção electrónica que protege a bateria contra sobrecarga, sobreaquecimento ou descargaprofunda. A ferramenta desliga-se automaticamente se o Sistema de protecção electrónica for activado. Se isto ocorrer, coloque a bateria de iões de lítio no carregador até ficar totalmentecarregada. Montagem na parede Estes carregadores foram concebidos para montagem na parede ou para serem colocados numa mesa ou numa superfície de trabalho. Se forem montados numa parede, coloque o carregador perto de uma tomada eléctrica e afastado de cantos ou outras obstruções que possam impedir a circulação de ar. Utilize a parte de trás do carregador como base para a fixação dos parafusos de montagem na parede. Monte o carregador com firmeza com parafusos de placa de gesso (adquiridos em separado) a uma distância de pelo menos 25,4mm com uma cabeça do parafuso com 7–9mm de diâmetro, aparafusado em madeira a uma profundidade ideal de cerca de 5,5mm do parafuso exposto. Alinhe as ranhuras na parte de trás do carregador com os parafusos expostos e insira- os por completo nasranhuras. Instruções de limpeza do carregador

ATENÇÃO: perigo de choque. Desligue o carregador da tomada de CA antes de proceder à limpeza. A sujidade e gordura podem ser removidas a partir do exterior do carregador com um pano ou uma escova suave não metálica. Não utilize água ou outros produtos de limpeza. Nunca deixe entrar qualquer líquido dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta numlíquido. Baterias Instruções de segurança importantes para todas as baterias Ao encomendar baterias sobresselentes, certifique-se de que inclui a referência do catálogo e avoltagem. A bateria não irá estar totalmente carregada quando a retirar da embalagem pela primeira vez. Antes de utilizar a bateria e o carregador, leia as instruções de segurança abaixo. Em seguida, siga os procedimentos de carregamento indicados nasinstruções.

LEIA TODAS AS INSTRUÇÕES

• Não carregue ou utilize baterias em ambientes explosivos, como, por exemplo, na presença de líquidos, gases ou poeiras inflamáveis. A colocação ou remoção da bateria do carregador pode inflamar as poeiras ou osfumos.

• Nunca force a entrada da bateria no carregador. Nunca modifique a bateria de modo a encaixá-la num carregador não compatível, porque pode romper, causando lesões pessoaisgraves.

• Carregue as baterias apenas em carregadores DeWALT

• NÃO salpique nem coloque a bateria dentro de água ou de outroslíquidos.

• Não armazene nem utilize a ferramenta e a bateria em locais onde a temperatura possa atingir ou exceder 40˚C (tais como barracões ao ar livre ou construções de metal durante o Verão).

• Não incinere a bateria, mesmo se esta estiver gravemente danificada ou completamente esgotada. A bateria pode explodir se for exposta a uma chama. São produzidos vapores e materiais tóxicos quando as baterias de iões de lítio sãoqueimadas.

• Se o conteúdo da bateria entrar em contacto com a sua pele, lave imediatamente a área afectada com sabão suave e água. Se o líquido da bateria entrar em contacto com os seus olhos, passe-os (abertos) por água durante 1594 PORTUGUÊS minutos ou até a irritação passar. Se for necessária assistência médica, o electrólito da bateria é composto por uma mistura de carbonatos orgânicos líquidos e sais delítio.

• O conteúdo das células de uma bateria aberta poderá causar irritação respiratória. Respire ar fresco. Se os sintomas persistirem, procure assistênciamédica.

ATENÇÃO: risco de queimadura. O líquido da bateria poderá ser inflamável se for exposto a faíscas ou a umachama.

ATENÇÃO: nunca tente abrir a bateria, seja qual for o motivo. Se a bateria estiver rachada ou danificada, não a insira no carregador. Não esmague, deixe cair nem danifique a bateria. Não utilize uma bateria ou um carregador que tenha sofrido um golpe brusco, uma queda, atropelamento ou danificada de algum modo (por exemplo, perfurada por um prego, atingida com um martelo ou pisada). Pode ocorrer um choque eléctrico ou electrocussão. As baterias danificadas devem ser devolvidas ao centro de assistência parareciclagem.

ATENÇÃO: perigo de incêndio. Quando armazenar ou transportar a bateria, não deixe que objectos metálicos entrem em contacto com os terminais expostos da bateria. Por exemplo, não coloque a bateria dentro de aventais, bolsos, caixas de ferramentas, caixas de kits de produtos, gavetas, etc., com pregos soltos, parafusos, chaves,etc.

CUIDADO: quando não utilizar a ferramenta, deve colocá-la de lado numa superfície estável, de modo a que ninguém tropece nem sofra uma queda. Algumas ferramentas com baterias grandes ficam na vertical dentro da bateria, mas podem ser facilmentederrubadas. Transporte

ATENÇÃO: Perigo de incêndio. O transporte das pilhas pode dar origem a um incêndio se os terminais da pilha entrarem em contacto inadvertidamente com os materiais condutores. Quando transportar as pilhas, certifique-se de que os terminais da pilha estão protegidos e devidamente isolados de materiais que possam entrar em contacto com eles e causar um curto-circuito. As pilhas da DeWALT estão em conformidade com todas as regulamentações de expedição aplicáveis, de acordo com os padrões jurídicos e de indústria, que incluem as Recomendações da ONU sobre o transporte de mercadorias perigosas; disposições relativas a mercadorias perigosas da Associação do Transporte Aéreo Internacional (IATA), Regulamentações do código marítimo internacional para o transporte de mercadorias perigosas (IMDG) e o Acordo europeu relativo ao transporte rodoviário internacional de mercadorias perigosas (ADR). As pilhas de iões de lítio foram testadas de acordo com a secção 38,3 das Recomendações da ONU no que respeita ao Transporte de Mercadorias Perigosas: Manual de Ensaios eCritérios. Na maioria dos casos, o envio de uma bateria DeWALT não terá de ser classificado como Material perigoso de Classe 9 totalmente regulado. Em geral, apenas os envios que contenham uma bateria de iões de lítio com uma taxa energética superior a 100 watt-horas (Wh) serão enviados como Classe 9 totalmente regulada. Todas as baterias de iões de lítio têm uma classificação de watt-horas assinalada na bateria. Além disso, devido às complexidades de regulamentação, a DeWALT não recomenda o envio de baterias de iões de lítio por transporte aéreo, independentemente da classificação de watt- horas. O envio de ferramentas com baterias (conjunto) enviado por transporte aéreo será isento se a classificação de watt-horas da bateria não for superior a 100 watts-horas. Independentemente de uma expedição ser considerada isenta ou totalmente regulamentada, é da responsabilidade do expedidor consultar as mais recentes regulamentações para a embalagem, etiquetagem/marcação e exigências dedocumentação. As informações indicadas nesta secção do manual são fornecidas de boa fé e acredita-se que são precisas aquando da elaboração do documento. No entanto, não é fornecida qualquer garantia, expressa ou implícita. É da responsabilidade do comprador garantir que as respectivas actividades estão em conformidade com as regulamentaçõesaplicáveis. Transportar a bateria FLEXVOLT

tem dois modos: Utilização etransporte. Modo de utilização: Quando a bateria FLEXVOLT

não está instalada ou está instalada num equipamento DeWALT

18V, funciona como uma bateria de 18V. Quando a bateria FLEXVOLT

está instalada num equipamento de 54V ou de 108V (duas baterias de 54V), funciona como uma bateria de 54V. Modo de transporte: Quando a tampa está montada na bateria FLEXVOLT

, isso significa que a bateria está no modo de transporte. Mantenha a tampa colocada quando transportar a bateria. No modo Transporte, os conjuntos de células são desligados electricamente da bateria, o que dá origem a 3 baterias com uma capacidade nominal de watt-hora (Wh) mais reduzida, em comparação com 1 bateria com uma capacidade nominal de watt-hora. Esta capacidade superior de 3 baterias com uma capacidade nominal de watt-hora mais reduzida pode isentar a bateria de determinadas regras de transporte impostas às baterias de watt-hora de maior capacidade. A capacidade nominal de Wh de transporte é de 3x36 Wh, o que significa 3 baterias de 36 watts cada. A capacidade Wh de utilização é de 108 watt- hora (1 bateria implícita). Recomendações de armazenamento

1. O melhor local de armazenamento será um local fresco e

seco, afastado da luz directa do sol e de fontes de calor ou de frio. Para obter o máximo desempenho e a maior vida útil possíveis das baterias, guarde-as à temperatura ambiente quando não estiverem a serutilizadas. Exemplo de marca de etiqueta de utilização e transporte95 PORTUGUês

2. Para um armazenamento prolongado, é recomendável

armazenar a bateria totalmente carregada num local fresco, seco e afastado do carregador para obter os melhoresresultados. nOTa: as baterias não devem ser armazenadas totalmente sem carga. É necessário recarregar a bateria antes de autilizar. Etiquetas no carregador e na bateria Além dos símbolos indicados neste manual, os rótulos no carregador e na bateria podem apresentam os seguintes símbolos: Leia o manual de instruções antes de utilizar esteequipamento. Consulte os Dados técnicos para ficar a saber o tempo decarregamento. Não toque nos contactos com objectoscondutores. Não carregue bateriasdanificadas. Não exponha o equipamento à água. Mande substituir imediatamente quaisquer cabosdanificados. Carregue a bateria apenas com uma temperatura ambiente entre 4 ˚C e 40 ˚C. Apenas para uso dentro decasa. Desfaça-se da bateria de uma forma ambientalmenteresponsável. Carregue as baterias da DeWALT apenas com os carregadores DeWALT concebidos para o efeito. O carregamento de baterias que não sejam as baterias específicas DeWALT com um carregador

DeWALT pode fazer com que rebentem ou dar origem a situações deperigo. Não queime abateria. Utilização: Se for utilizada sem a tampa de transporte, a capacidade nominal de Wh indica 108 Wh (1 bateria de 108Wh). Transporte: Transporte com a tampa de transporte integrada, a capacidade nominal de Wh indica 3 x 36 Wh (3 baterias de 36 Wh). Tipo de bateria Os modelos DCE560, DCE571, DCE580 e DCE581 utilizam uma pilha de 18 volts. Podem ser utilizadas as seguintes baterias: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546. Consulte os Dados Técnicos para obter maisinformações. Conteúdo da embalagem A embalagem contém: 1 Suporte do cartucho (DCE560 e DCE581) 1 Suporte da salsicha (DCE571, DCE580 e DCE581) 1 Pistola com material 1 Vara do êmbolo curto (DCE581) 1 Baterias de iões de lítio 1 Manual de instruções

• Verifique se a ferramenta, as peças ou os acessórios foram danificados durante otransporte.

• Leve o tempo necessário para ler atentamente e compreender todas as instruções neste manual antes de utilizar oequipamento. Símbolos na ferramenta A ferramenta apresenta os seguintes símbolos: Leia o manual de instruções antes de utilizar esteequipamento. Use uma protecçãoauditiva. Use uma protecçãoocular. Radiação visível. Não olhe fixamente para aluz. Posição do Código de data O código de data, o qual também inclui o ano de fabrico, está impresso na superfície doequipamento. Exemplo: 2017 XX XX Ano de fabrico Descrição (Fig. A)

ATENÇÃO: nunca modifique a ferramenta eléctrica nem qualquer um dos seus componentes. Tal poderia resultar em danos ouferimentos.

Botão de velocidade variável

Pega da haste do êmbolo

Gatilho de libertação da haste do êmbolo

Luz indicadora com LED96 PORTUGUês

Compartimento das pilhas

Patilha de libertação das baterias Utilização Adequada Esta pistola com material adesivo sem fio foi concebida para calafetagem profissional e aplicações de distribuição de materialadesivo. nÃO utilize a ferramenta em ambientes húmidos ou na presença de gases ou líquidosinflamáveis. Esta pistola é uma ferramenta eléctricaprofissional. nÃO permita que crianças entrem em contacto com as mesmas. É necessária supervisão quando estas ferramentas forem manuseadas por utilizadoresinexperientes.

• Este produto não deve ser utilizado por pessoas (incluindo crianças) que sofram de capacidades físicas, sensoriais ou mentais reduzidas, falta de experiência e/ou conhecimentos, a menos que estejam acompanhados de uma pessoa que se responsabilize pela sua segurança. As crianças nunca devem ficar sozinhas com esteproduto.

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/ instalar dispositivos complementares ou acessórios. Um accionamento acidental da ferramenta pode causarferimentos.

ATENÇÃO: utilize apenas baterias e carregadores DeWALT

Inserir e retirar a bateria da ferramenta (Fig. B) nOTa: para obter os melhores resultados, certifique-se de que a bateria

com as calhas que se encontram dentro da pega da ferramenta (Fig.B).

2. Faça-a deslizar para dentro da pega até a bateria ficar

totalmente encaixada na ferramenta e certifique-se de que não sesolta. Retirar a bateria da ferramenta

1. Prima a patilha de libertação da bateria

e puxe a bateria com firmeza para fora da pega daferramenta.

2. Insira a bateria no carregador, tal como descrito na secção

do carregador indicada nestemanual. Baterias para o indicador do nível de combustível (Fig. B) Algumas baterias DeWALT incluem um indicador de nível de combustível, composto por três indicadores luminosos LED verdes que indicam o nível de carga restante nabateria. Para activar o indicador do nível de combustível, prima e mantenha premido o botão do indicador do nível de combustível

. Uma combinação dos três indicadores luminosos LED verdes acende-se, indicando o nível da carga restante. Se o nível da carga na bateria for inferior ao limite utilizável, o indicador do nível de combustível não se acende e é necessário voltar a carregar abateria. nOTa: o indicador do nível de combustível é apenas uma indicação da carga restante na bateria. Não indica o funcionamento da ferramenta e está sujeito a variações, com base nos componentes do produto, temperatura e aplicação do utilizadorfinal. Esta pistola de distribuição de material é uma ferramenta eléctrica profissional. As pistolas de distribuição de material sem fio DCE560, DCE571, DCE580 e DCE581 são fornecidas totalmentemontadas.

• O modelo DCE581 utiliza cartuchos de 300-310 ml ou pacotes de pacotes de salsichas de 400 ou 600ml. Substituir os suportes de material (Fig. C) Está disponível um suporte de material alternativo, mediante um custo adicional, no seu fornecedor local ou centro de assistência autorizado. Consulte Acessórios para obter informações decontacto.

1. Com uma chave de fendas, retire o parafuso

2. Liberte o suporte de material do anel de montagem e retire

o suporte de material.

3. Prima e mantenha premido o gatilho de libertação da haste

e retire a haste do êmbolo totalmente para fora da unidade.

4. Com o gatilho de libertação da haste do êmbolo premido,

insira uma nova haste do êmbolo naunidade.

6. Insira o parafuso através do êmbolo até à extremidade da

haste doêmbolo. FUNCIONAMENTO Instruções de utilização

ATENÇÃO: cumpra sempre as instruções de segurança e os regulamentosaplicáveis.

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/ instalar dispositivos complementares ou acessórios. Um accionamento acidental da ferramenta pode causarferimentos.97 PORTUGUês Posição correcta das mãos (Fig. D)

ATENÇÃO: para reduzir o risco de ferimentos graves, utilize SEMPRE a ferramenta com as suas mãos na posição correcta (exemplificada na figura).

ATENÇÃO: para reduzir o risco de ferimentos graves, segure SEMPRE a ferramenta com segurança, antecipando uma reacção súbita por parte damesma. A posição correcta das mãos requer a colocação de uma mão na pega principal. Consulte a Fig. D. Interruptor de velocidade variável (Fig. E) O fluxo do material é controlado pelo interruptor de velocidade variável

para permitir váriasaplicações.

• Para seleccionar uma velocidade, rode o interruptor para a definição pretendida. nOTa: “1” é a definição mais baixa (mais lenta) e “6” é a definição mais alta (mais rápida). Interruptor de velocidade variável (Fig. F) Além do interruptor de velocidade variável, o fluxo do material é também controlado por um interruptor de velocidade variável.

para ligar aferramenta. nOTa: Quanto mais premir o interruptor, maior será ofluxo.

2. Para desligar a ferramenta, liberte o interruptor de

accionamento. Desengate do interruptor de accionamento (Fig. F) A ferramenta está equipada com um desengate do interruptor de accionamento

que protege contra libertação fortuita dematerial.

1. Para engatar o interruptor de accionamento, empurre o

desengate do interruptor de accionamento

para cima. A ferramenta não funciona se o interruptor estiver na posiçãobloqueada.

2. Para desengatar o interruptor de accionamento, empurre o

desengate do interruptor de accionamento parabaixo. Suporte do cartucho rotativo (Fig. G) O suporte do cartucho

roda 360˚ para aplicar material em qualquerângulo. Pega da haste do êmbolo (Fig. A)

ATENÇÃO: Para reduzir o risco de ferimentos, NÃO utilize a pega da haste do êmbolo como gancho para suspenderobjectos. A pega da haste do êmbolo

pode ser utilizada para suspender ferramentas a partir de um local estável quando não forem utilizadas ou para armazenamento. Para ajustar a haste do êmbolo (Fig. A)

, prima e mantenha premido o gatilho de libertação da haste do êmbolo

para a posiçãopretendida.

3. Liberte o gatilho de libertação da haste doêmbolo.

Inserir material Suporte do cartucho (Fig. A, I)

1. Certifique-se de que o êmbolo utilizado é adequado para

omaterial. nOTa: Se utilizar o êmbolo incorrecto, a caixa do material pode explodir durante a utilização, danificando o suporte do cartucho e/ou a pistola decalafetagem.

3. Corte a extremidade do bocal do tubo de calafetagem/

material (Fig.I). Pequenas aberturas requerem mais força para empurrar o material, podendo reduzir a duração dabateria.

4. Parta o selo interno do tubo de calafetagem ou do material

localizada na parte inferior do suporte docartucho. AVISO: Se o selo interno não for partido, o material pode sair pela parte de trás do tubo e danificar aferramenta. AVISO: Mantenha a haste do êmbolo, o suporte do cartucho e o cartucho limpo e sem qualquer tipo de material. Retirar uma haste de êmbolo tapada com material seco pode danificar as peças internas da ferramenta e causar o desalinhamento dotubo.

5. Segure a ferramenta com firmeza, prima o gatilho de

libertação da haste do êmbolo

para desengatar e libertar a haste do êmbolo

7. Prima e mantenha premido o gatilho de libertação da haste

enquanto prime a pega da haste do êmbolo

para a frente até o êmbolo

8. Liberte o gatilho de libertação da haste doêmbolo.

1. Certifique-se de que o êmbolo utilizado é adequado para

omaterial. nOTa: Se utilizar o êmbolo incorrecto, a caixa do material pode explodir durante a utilização, danificando o suporte do cartucho e/ou a pistola decalafetagem.

3. Prima e mantenha premida o gatilho de libertação da haste

suporte e corte a caixa (a extremidade mais próxima do bocal) de acordo com as instruções do fabricante do material. IMPORTANTE: NÃO retire a calafetagem/material da caixa. NUNCA mergulhe a ponta do bocal em qualquer tipo dematerial.

5. Com a ponta do bocal afastada da ferramenta, aperte de

novo a tampa do bocal no suporte dasalsicha.

6. Corte a ponta do bocal de acordo com a aplicação

adequada (Fig.I). NOTA: O material que permanecer no cartucho/suporte da salsicha pode secar. Siga as recomendações do fabricante quando utilizar material de calafetagem ouadesivo. MANUTENÇÃO A sua ferramenta eléctrica da DeWALT foi concebida para funcionar durante um longo período de tempo com uma manutenção mínima. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpezaregular.

ATENÇÃO: para reduzir o risco de ferimentos graves, desligue a ferramenta e retire a bateria antes de efectuar quaisquer ajustes ou de retirar/ instalar dispositivos complementares ou acessórios. Um accionamento acidental da ferramenta pode causarferimentos. O carregador e a bateria não são passíveis dereparação. Lubrificação A sua ferramenta eléctrica não necessita de lubrificaçãoadicional. Limpeza (Fig. A)

ATENÇÃO: retire os detritos e as partículas da caixa da unidade com ar comprimido seco sempre que houver uma acumulação de detritos dentro das aberturas de ventilação e à volta das mesmas. Use uma protecção ocular e uma máscara contra o pó aprovadas ao efectuar esteprocedimento.

ATENÇÃO: nunca utilize dissolventes ou outros químicos abrasivos para limpar as peças não metálicas da ferramenta. Estes químicos poderão enfraquecer os materiais utilizados nestas peças. Utilize um pano humedecido apenas com água e sabão suave. Nunca deixe entrar qualquer líquido para dentro da ferramenta. Da mesma forma, nunca mergulhe qualquer peça da ferramenta numlíquido. AVISO: O material que permanecer no cartucho/suporte da salsicha pode secar. Não distribua material se isto se verificar. Siga as recomendações do fabricante do adesivo quando utilizar material de calafetagem ou adesivo para reduzir o risco de danosmateriais. Para limpar o suporte do cartucho, siga as recomendações do fabricante do adesivo para limpar o material do bocal, êmbolo com camisa e haste doêmbolo. Para limpar o suporte da salsicha, desaperte a tampa do bocal

e remova-os da ferramenta. Siga as recomendações do fabricante do adesivo para a limpeza do material do bocal, êmbolo com camisa, haste do êmbolo e suporte da salsicha, assim como quaisquer instruções indicadas em documentos e etiquetas de componentes deacessórios. Acessórios opcionais

ATENÇÃO: uma vez que apenas foram testados com este produto os acessórios disponibilizados pela DeWALT

a utilização de outros acessórios com esta ferramenta poderá ser perigosa. Para reduzir o risco de ferimentos, apenas deverão ser utilizados acessórios recomendados pela DeWALT com esteproduto. Consulte o seu revendedor para obter mais informações sobre os acessóriosapropriados. Proteger o meio ambiente Recolha separada. Os produtos e baterias indicados com este símbolo não devem ser eliminados em conjunto com resíduos domésticoscomuns. Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, o que reduz a procura de matérias-primas. Recicle o equipamento eléctrico de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com. Bateria recarregável Esta bateria de longa duração tem de ser recarregada quando deixar de produzir energia suficiente nas tarefas que anteriormente eram realizadas com facilidade. No fim da sua vida útil, elimine-a com o devido respeito pelo meio ambiente:

• Descarregue completamente a bateria e em seguida retire-a daferramenta.

• As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadascorrectamente.99 sUOMI Akku DCB546 Akun tyyppi Li-Ion Jännite V
