MANUAL DE UTILIZADOR FUGMO 7505 MT MBK Fulgor Milano

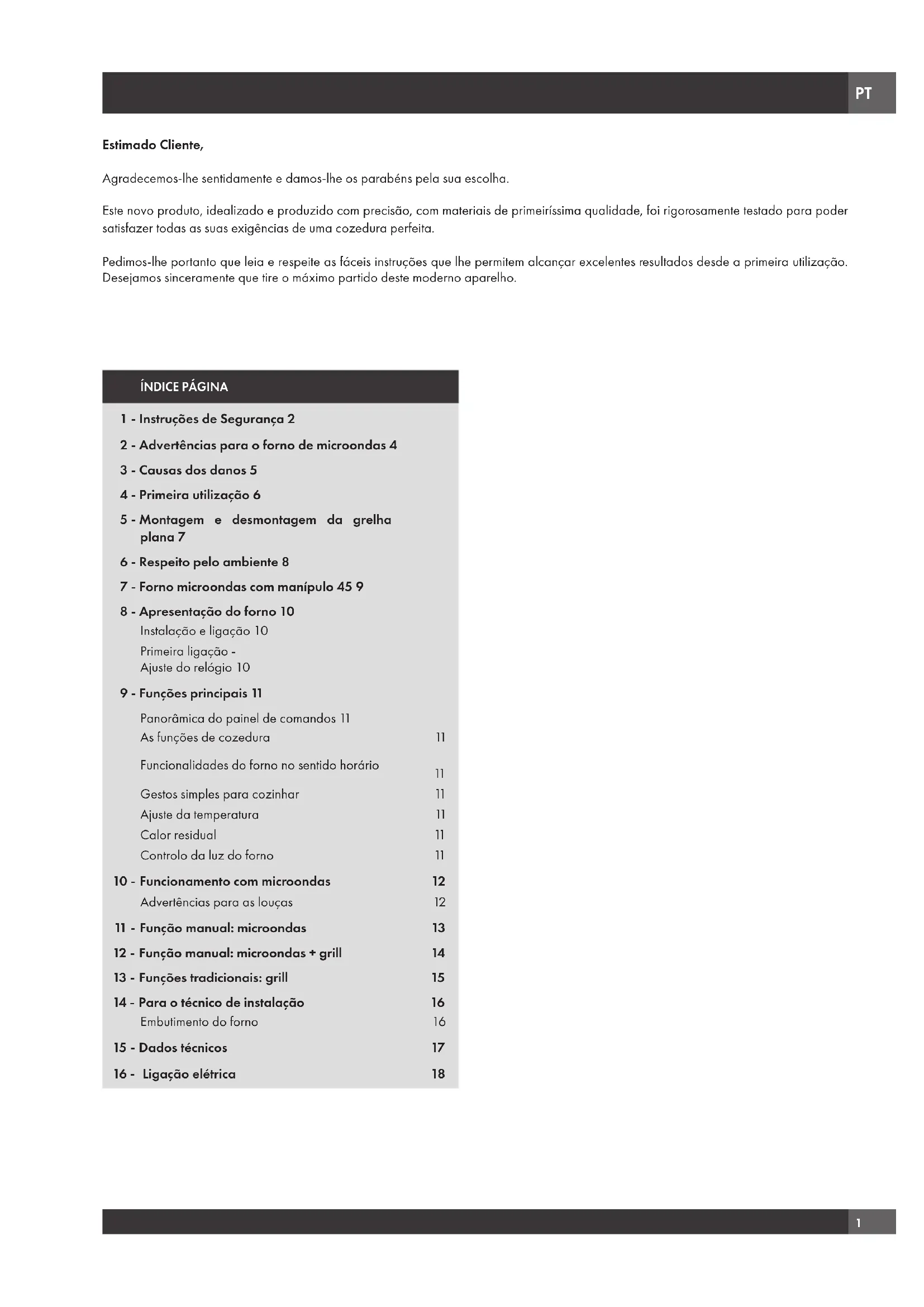

1 - Instruções de Segurança 2

2 - Advertências para o forno de microondas 4

3 - Causas dos danos 5

4 - Primeira utilização 6

5 - Montagem e desmontagem da grelha

6 - Respeito pelo ambiente 8

7 - Forno microondas com manípulo 45 9

8 - Apresentação do forno 10

Instalação e ligação 10 Primeira ligação - Ajuste do relógio 10

9 - Funções principais 11

Panorâmica do painel de comandos 11 As funções de cozedura 11 Funcionalidades do forno no sentido horário

Gestos simples para cozinhar 11 Ajuste da temperatura 11 Calor residual 11 Controlo da luz do forno 11

10 - Funcionamento com microondas 12

Advertências para as louças 12

11 - Função manual: microondas 13

12 - Função manual: microondas + grill 14

13 - Funções tradicionais: grill 15

14 - Para o técnico de instalação 16

Embutimento do forno 16

15 - Dados técnicos 17

16 - Ligação elétrica 18

Estimado Cliente, Agradecemos-lhe sentidamente e damos-lhe os parabéns pela sua escolha. Este novo produto, idealizado e produzido com precisão, com materiais de primeiríssima qualidade, foi rigorosamente testado para poder satisfazer todas as suas exigências de uma cozedura perfeita. Pedimos-lhe portanto que leia e respeite as fáceis instruções que lhe permitem alcançar excelentes resultados desde a primeira utilização. Desejamos sinceramente que tire o máximo partido deste moderno aparelho.PT

1 - Instruções de Segurança

ATENÇÃO Se a porta ou as juntas da porta se encontrarem danificadas, o forno não deve ser colocado em funcionamento até ser reparado por pessoal encarregado de tal; É perigoso para todos, à exceção do pessoal encarregado, efetuar quaisquer operações de manutenção ou de reparação que impliquem a remoção de qualquer tampa que sirva para proteger contra a exposição à energia das microondas; Os líquidos ou outros alimentos não devem ser aquecidos em recipientes selados, uma vez que podem explodir; As crianças podem utilizar o forno sem supervisão apenas quando tiverem recebido instruções adequadas de forma a serem capazes de utilizar o forno de modo seguro e que compreendam os perigos decorrentes de uma utilização incorreta; utilize apenas utensílios apropriados para fornos de microondas; ATENÇÃO quando se aquecerem alimentos em recipientes de plástico ou de papel, verifique com frequência o forno devido aos riscos de incêndio; caso se detete a emissão de fumo, desligar ou retirar a ficha do aparelho da corrente e manter a porta fechada para extinguir eventuais chamas; o aquecimento de bebidas no forno microondas pode ter como resultado uma ebulição eruptiva tardia; como tal, deve prestar atenção ao manusear o recipiente; o conteúdo do biberão e os homogeneizados em copos devem ser misturados ou agitados e a temperatura deve ser controlada antes do consumo, para evitar queimaduras; os ovos com casca e os ovos cozidos inteiros não devem ser aquecidos nos fornos de microondas, uma vez que poderão explodir inclusivamente uma vez terminada a operação de aquecimento no microondas;

ATENÇÃO a explicação detalhada para limpar as juntas das portas da câmara e das partes adjacentes; o forno deve ser limpo com regularidade e deve remover todos os resíduos de alimentos; um forno não mantido limpo pode levar à deterioração das superfícies, o que poderá afetar a vida útil do aparelho e dar origem a uma situação de perigo; Não utilizar na limpeza materiais ásperos abrasivos nem raspadores metálicos afiados para limpar a porta de vidro do forno, pois estes podem riscar a superfície e provocar a trituração do vidro. Na limpeza do aparelho não devem ser utilizadas máquinas de limpar a vapor.PT

2 - Advertências para o forno de microondas

Preparação dos alimentos Perigo de incêndio! Utilize a função microondas exclusivamente para a preparação de alimentos destinados ao consumo. Outros tipos de aplicações podem ser perigosas ou provocar danos. Por exemplo, as pantufas e as almofadas de grão ou de cereais aquecidas podem incendiar-se, mesmo após algumas horas. Louças Perigo de lesões! As louças de porcelana e cerâmica podem apresentar pequenos orifícios nas pegas e na sua tampa. Por detrás destes orifícios podem esconder-se cavidades. Se se verificar uma infiltração de líquido nestas cavidades, a louça pode rebentar. Não utilize louças não adequadas à função microondas. Perigo de queimaduras! O calor dos alimentos pode aquecer a louça. Sirva-se sempre das pegas de cozinha para extrair as louças e os acessórios do compartimento de cozedura. Potência microondas e duração Perigo de incêndio! Não configurar nunca valores demasiado elevados para a potência das microondas ou para a duração da cozedura. Os alimentos podem incendiar-se e danificar o aparelho. Atenda às indicações nestas instruções de utilização. Embalagens Perigo de incêndio! Não aqueça nunca os alimentos dentro de embalagens térmicas. Os alimentos dentro de recipientes de plástico, papel ou outros materiais inflamáveis devem estar sempre supervisionados. Perigo de queimaduras! As embalagens herméticas com vácuo podem explodir. Atenda sempre às indicações constantes das embalagens. Sirva-se sempre das pegas de cozinha para extrair os alimentos Bebidas Perigo de queimaduras! Durante o aquecimento de líquidos, pode verificar-se um atraso no processo de ebulição. Por outras palavras, a temperatura de ebulição é alcançada sem que se formem as típicas bolhas de vapor. Mesmo uma colisão leve pode provocar o extravasamento do líquido ou a formação de salpicos. Quando se aquecem líquidos, acrescente sempre uma colher no recipiente, de forma a evitar um atraso do processo de ebulição. Perigo de explosão! Nunca aqueça as bobinas ou outros tipos de alimentos em recipientes com tampa. Nunca aqueça excessivamente as bebidas alcoólicas. Alimentos para recém-nascidos Perigo de queimaduras! Nunca aqueça os alimentos para recém-nascidos dentro de recipientes com tampa. Remova sempre a tampa ou a tetina. Uma vez concluída a fase de aquecimento, agite ou misture sempre com cuidado, de forma a que o calor se distribua de forma homogénea. Verifique a temperatura antes de dar os alimentos à criança. Alimentos com pele ou casca Perigo de queimaduras! Nunca coza os ovos com casca. Nunca aqueça os ovos cozidos, uma vez que podem explodir mesmo após a desativação do microondas. Isto vale também para os moluscos e crustáceos. Em caso de ovos estrelados, fure antes a gema de ovo. Em caso de alimentos com pele ou casca dura como as maçãs, os tomates, as batatas ou as salsichas, a casca pode explodir. Antes de proceder à cozedura, fure a casca ou a pele. Secagem dos alimentos Perigo de incêndio! Não seque nunca os alimentos com a função microondas. Alimentos com baixo conteúdo de água Perigo de incêndio! Não congele nem aqueça por demasiado tempo ou a uma potência excessiva os alimentos com baixo conteúdo de água, como por exemplo o pão. Óleo Perigo de incêndio! Nunca utilize a função microondas para aquecer apenas o óleo.PT

Extravasamento do sumo da fruta Durante a preparação de doces de fruta muito suculentos, não encha excessivamente o tabuleiro. O sumo da fruta que extravasa do tabuleiro causa a formação de manchas de limpeza difícil. Avaria técnica Nunca utilize tabuleiros esmaltados com o microondas uma vez que podem provocar uma avaria técnica. Aquecimento com a porta do aparelho aberta O aquecimento do compartimento de cozedura deve ser feito exclusivamente com a porta fechada. Certifique-se de que nada permaneça encastrado na porta do aparelho. Mesmo que a porta se encontre entreaberta, com o passar do tempo, os móveis adjacentes podem danificar-se. Junta muito suja Se a junta estiver muito suja, durante o funcionamento do aparelho, a porta deixa de fechar corretamente. As superfícies dos móveis adjacentes podem danificar-se. Mantenha sempre a junta limpa. Porta do aparelho como superfície de apoio Não se apoie nem se estique sobre a porta do aparelho aberta e não coloque na mesma louças nem acessórios. Utilização da função microondas sem alimentos den- tro do forno Ative o aparelho de microondas apenas após ter inserido os alimentos no compartimento de cozedura. Sem alimentos, pode causar-se a sobrecarga do próprio aparelho. A única exceção permitida é a de um curto teste para as louças (ver, a este propósito, as advertências relativas às panelas). Alimentos húmidos Não conserve alimentos húmidos dentro do compartimento de cozedura fechado por períodos de tempo prolongados. IMPORTANTE Pode aceder à placa das características do forno também com o aparelho instalado. Nesta placa, visível abrindo a porta, são indicados todos os dados de identificação do aparelho que deverá consultar para solicitação de peças de reposição.PT

4 - Primeira utilização

O forno é limpo a fundo com água e sabão e é lavado com precisão. Aqueça o forno durante cerca de 30 minutos à temperatura máxima; serão desta forma eliminados todos os resíduos de gorduras de trabalho que podem provocar odores desagradáveis na fase de cozedura. Utilize a função grill com o forno sem acessórios. Antes de utilizar os acessórios pela primeira vez, limpe- os cuidadosamente com uma solução alcalina de lavagem muito quente e um pano macio.PT

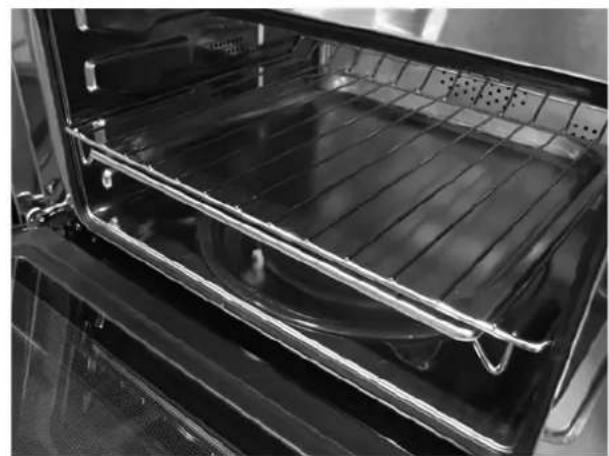

5 - Montagem e desmontagem da grelha plana

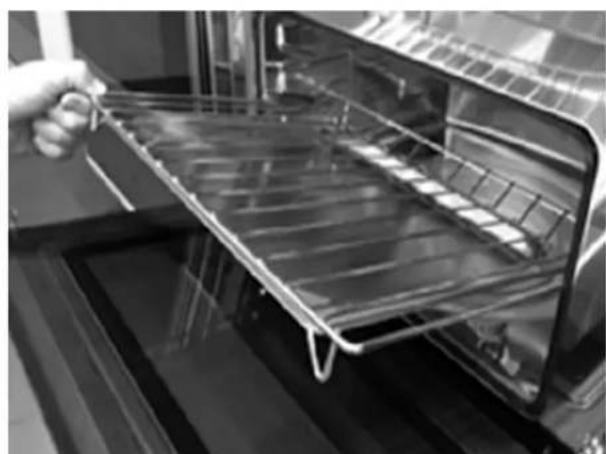

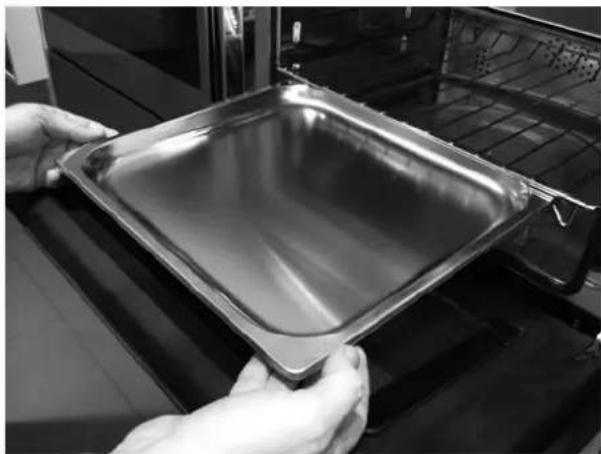

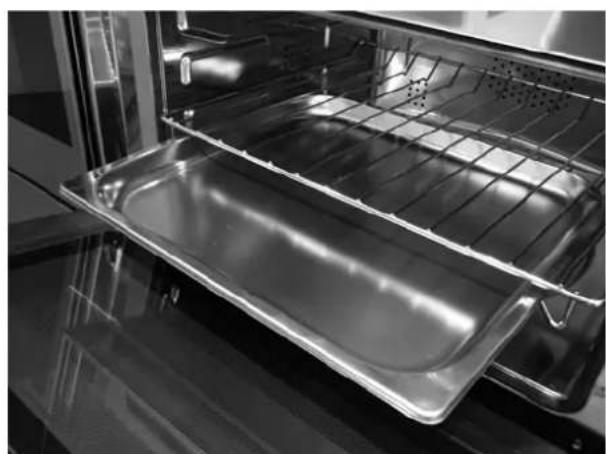

Para desmontar a grelha plana, arraste para si a grelha até ao bloqueio; em seguida, eleve puxando para cima até à sua extração completa. Para montar a grelha plana, proceda inserindo a grelha inclinada a 45° até ao bloqueio e, em seguida, posicione-a na horizontal e empurre até ao batente da grelha. Se a grelha plana possuir pingadeira (bandeja), para a extrair da sua sede, eleve-a ligeiramente e deixe-a deslizar até si. Reintroduza-a até que entre na sede preparada. IMPORTANTE como precaução de segurança antes de proceder a qualquer operação de limpeza do forno, retire sempre a ficha da tomada de corrente ou corte a linha de alimentação do aparelho. Além disso, evite utilizar substâncias ácidas ou alcalinas (sumos de limão, azeite, sal, tomates, etc.). Evite utilizar produtos à base de cloro, ácidos ou abrasivos especialmente na limpeza das partes pintadas.PT

6 - Respeito pelo ambiente

A documentação do presente aparelho utiliza papel de pasta branqueada, sem cloro, ou papel reciclado a fim de contribuir para a proteção do ambiente. As embalagens foram concebidas para não danificarem o ambiente; podem ser recuperadas ou recicladas sendo produtos ecológicos. Ao reciclar a embalagem, irá contribuir para uma poupança de matérias-primas e uma redução do volume dos resíduos industriais e domésticos. O MATERIAL DA EMBALAGEM é 100% reciclável e vem assinalado pelo símbolo da reciclagem. Para a eliminação, siga as normas locais. O material da embalagem (sacos de plástico, partes de polistireno, etc.) deve ser mantido fora do alcance das crianças, uma vez que é uma potencial fonte de perigo. ESTE APARELHO é assinalado em conformidade com a Diretiva Europeia 2002/96/ CE, Waste Electrical and Electronic Equipment (WEEE). Ao se certificar de que este produto é corretamente eliminado, o utilizador contribui para prevenir potenciais consequências negativas para o ambiente e a saúde. O SÍMBOLO no produto ou na documentação de acompanhamento indica que este produto não deve ser tratado como resíduo doméstico, devendo antes ser entregue junto do ponto de recolha adequado para a reciclagem de aparelhos elétricos e eletrónicos. A ELIMINAÇÃO DEVE SER EFETUADA seguindo as normas locais para a eliminação de resíduos. PARA MAIS INFORMAÇÕES sobre o tratamento, recuperação e reciclagem deste produto, contacte o gabinete local competente, o serviço de recolha dos resíduos domésticos ou a loja na qual o produto foi adquirido. ANTES DA DESTRUIÇÃO, inutilize-o cortando o cabo elétrico de alimentação.PT

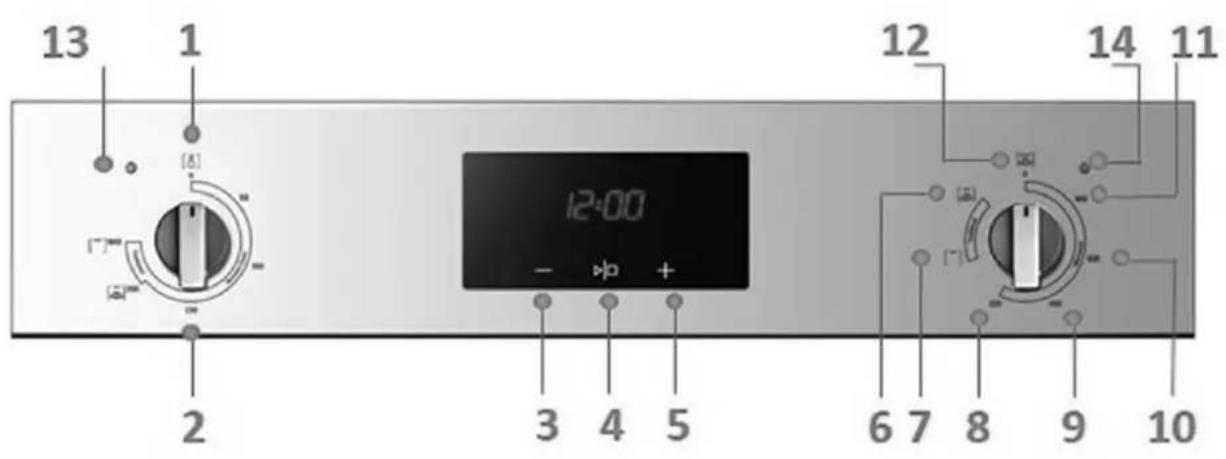

FUNÇÃO DE COZEDURA PADRÃO: 7

CONFIGURAÇÃO TEMPERATURA COZEDURAS PADRÃO (termostato): 2 OFF : 1 e 12 FUNÇÕES COM MICROONDAS: de 8 a 11; FUNÇÕES COMBINADAS (microondas e cozedura tradicional): 6 FUNÇÕES TIMER (start e stop): 4 CONFIGURAÇÃO DO TIMER: 3 e 5 1 OFF termostato; 2 SET Termostato – Mín 50°C a Máx (230°C); 3 função diminuição tempo; 4 função start e stop configuração tempo; 5 função incremento tempo; 6 luz + função cozedura standard grill - microondas; 7 luz + função cozedura standard grill; 8 luz + função cozedura microondas 150W; 9 luz + função cozedura microondas 450W; 10 luz + função cozedura microondas 600W; 11 luz + função cozedura microondas 900W; 12 OFF comutador – Todos os modos de cozedura e elementos quentes estão desligados; 13 Indicador luminoso termostato 14 Indicador luminoso de funçõesPT

8 - Apresentação do forno

Estimado Cliente, o seu novo forno é gerido por um termostato eletrónico e por um comutador que permite selecionar uma qualquer função de cozedura. O controlo é elegante, ordenado e discreto, mais intuitivo que nunca! Instalação e ligação Estimado Cliente, este forno consiste num aparelho eletrónico sofisticado, classificado como bem duradouro. Deve ser instalado por pessoal qualificado que opere segundo as regras da arte tanto para as ligações à linha de alimentação como para a instalação no móvel da cozinha. (VER AS INSTRUÇÕES DE MONTAGEM NA PÁG. 16) Primeira ligação - Ajuste do relógio Quando o forno for ligado à rede elétrica, na primeira vez o ecrã do timer começa a piscar. Prima durante mais de 3 seg o botão central do timer. Com as teclas + e -, ajuste a hora (formato de 24h), com a tecla central confirme. Se desejar modificar a hora, prima a tecla “-“, mantenha-a premida e prima a tecla “+”, o ponto de meia-hora começa a piscar, com as teclas “+” ou ”-“ ajuste as horas e confirme com a tecla start e stop

9 - Funções principais

Panorâmica do painel de comandos As funções de cozedura O controlo coloca à disposição seis funções específicas de cozedura! Para ativar uma função, basta selecionar com o comutador o símbolo correspondente. Funcionalidades do forno no sentido horário 1 Microondas 900W – Func.11 2 Microondas 600W – Func.10 3 Microondas 450W – Func.9 4 Microondas 150W – Func.8 5 GRILL - Func.7 - Tipo de cozedura para grelhar ou alourar os alimentos. A grelha com o alimento a cozer é inserido na 2ª ou 3ª posição a contar de baixo. Pré-aqueça pelo menos durante 2 minutos antes de inserir o alimento. 6 Microondas combinado com Grill - Func.7 A lâmpada do forno permanece sempre ligada durante o funcionamento nas várias modalidades com microondas e cozeduras tradicionais. A lâmpada ativa- se automaticamente quando seleciona uma qualquer função no comutador ou abre a porta com o comutador na posição OFF. Não é possível desligar a luz durante as cozeduras. Na tabela seguinte indicamos os resultados dos testes de cozedura efetuados nos nossos laboratórios por um cozinheiro profissional, em todo o caso trata-se de indicações e os valores que propomos servem para começar a experimentar receitas próprias e obter sempre os melhores resultados! Gestos simples para cozinhar Bastam alguns gestos simples para configurar uma cozedura tradicional (Func.7), graças à lógica de controlo fácil de utilizar: selecione a função mais adequada para o alimento que está a cozinhar e escolha-a. Ajuste da temperatura A modificação da temperatura pode ser efetuada a qualquer momento, após ter selecionado a função de cozedura, basta utilizar o termostato durante um mínimo de +50 °C a um MÁX (230°C), rodando o manípulo em sentido horário. O controlo ativa-se após alguns segundos de forma autónoma e, ao ser atingida a temperatura definida, tal será assinalado com um sinal acústico. O indicador luminoso (fig. 13) indica o atingimento da temperatura desejada; quando o forno atingir a temperatura, o indicador luminoso apaga-se. Calor residual Durante a cozedura dos alimentos, a estrutura do forno armazena o calor, este calor é mantido isolado do resto da cozinha graças a um isolamento térmico generoso e a alguns mecanismos de fabrico. Este calor é disperso gradualmente no tempo e pode representar ainda um recurso na cozinha, se for gerido. IMPORTANTE Beneficie desta característica para manter os alimentos quentes, ou termine a cozedura de forma doce! Controlo da luz do forno O controlo da luz é ativo em todas as funções de cozedura. Com a abertura da porta, acende-se sempre a luz interior do forno.PT

10 - Funcionamento com microondas

As microondas são transformadas em calor nos alimentos. O forno microondas pode ser utilizado sozinho ou em combinação com outro tipo de aquecimento. Esta secção contém informações relativas às louças e instruções sobre como configurar o forno microondas. Advertências para as louças Louças adequadas São apropriadas as louças termorresistentes em vidro, vitrocerâmica, porcelana, cerâmica ou de plástico refratário. Estes materiais são permeáveis às microondas. É também possível utilizar pratos de serviço. Neste modo, deixará de ser necessário transferir os alimentos. As louças com decorações douradas ou prateadas podem ser utilizadas apenas caso o fabricante garanta que são adequadas para utilização num forno microondas. Lembramos que quando se usa o forno na função microondas, a louça é posicionada no prato rotativo. Quando se usa o forno na funcionalidade combi, é preferível que o prato a cozinhar seja posicionado na grelha redonda baixa apoiada, de forma a que fique centrada no prato rotativo Louças adequadas As louças metálicas não são apropriadas. Não pode ser usado metal com microondas. Os alimentos colocados dentro de recipientes metálicos permanecem frios. ATENÇÃO Os componentes metálicos, por exemplo colheres contidas nos copos devem permanecer a uma distância não inferior a 2 cm das paredes do forno e do lado interior da porta. As faíscas poderão danificar gravemente o vidro interior da porta. ATENÇÃO A GRELHA RETANGULAR E O TABULEIRO A TODA A

LARGURA DESTINAMSE EXCLUSIVAMENTE A SEREM

USADOS COM AS MODALIDADES DE COZIMENTO

ELÉTRICOS E DANIFICARÁ O INTERIOR DO APARELHO E CRIARÁ UM RISCO DE INCÊNDIO. O ÚNICO ACESSÓRIO INCLUÍDO QUE PODE SER USADO COM AS FUNÇÕES MICROONDAS É A GRELHA EM REDE METÁLICA REDONDA. Teste das louças Não ative nunca o forno microondas sem ter primeiro inserido os alimentos. A única exceção permitida é representada pelo teste para as louças. Em caso de dúvida acerca da adequação das louças para utilização do forno microondas, é aconselhável efetuar o teste seguinte: introduza a panela vazia no aparelho durante ½ - 1 minuto à potência máxima. Verifique regularmente a temperatura. A panela deve estar fria ou tépida. Caso esteja quente ou sempre que se formem faíscas, a panela não é adequada.PT

11 - Função manual: microondas

Selecione a função MICROONDAS escolhendo entre as várias opções do forno. São 4 os níveis de MICROONDAS selecionáveis, desde um mínimo de 150 W a um máximo de 900 W, passando por 2 definições intermédias de 450W e 600W. Selecione a função MICROONDAS mais adequada às suas necessidades. Prima a tecla iniciar/parar do temporizador, prima a tecla + para aumentar o tempo desejado. Uma vez configurado o tempo desejado para a cozedura, prima de novo a tecla iniciar/parar e a função inicia, se não premir a tecla start/stop a função inicia automaticamente após 5 seg. Se a porta estiver aberta, a função não inicia. Se mantiver premido - + durante mais do que 3 segundos, o ajuste do tempo acelera; No fim das configurações, inicia a contagem decrescente do microondas com a visualização do tempo no ecrã. A alimentação do microondas será ajustada automaticamente, de forma a obter o melhor resultado possível. Se durante a cozedura for necessário abrir a porta, no ecrã surge a mensagem “door”, quando a porta é fechada, o forno reinicia no modo automático. O avisador acústico e a mensagem END que surge no ecrã assinalam a conclusão da função. Durante a contagem decrescente, é possível aumentar usando a tecla + o tempo para a cozedura. Se, após ter aberto a porta e verificado que a cozedura satisfaz as suas exigências mas permanece ainda tempo no ecrã, é possível redefinir o tempo mantendo premida a tecla start/stop

ecrã. Durante as funções com microondas, é possível colocar em pausa o tempo, abrindo a porta do forno. Sempre que sejam ativadas as funções de microondas, o prato rotativo inicia automaticamente. Se for aberta a porta o prato para, para depois partir novamente quando é fechada a porta. Se a porta do microondas permanecer aberta durante as funções microondas, o forno não inicia e o prato não gira.PT

12 - Função manual: microondas + grill

Selecione a função MICROONDAS + GRILL fun.6 do comutador; Prima a tecla iniciar/parar do temporizador, prima a tecla + para aumentar o tempo desejado. Uma vez configurado o tempo desejado para a função de microondas, prima de novo a tecla iniciar/parar e a função inicia, se não premir a tecla start/stop a função inicia automaticamente após 5 seg. Se mantiver premido - + durante mais do que 3 segundos, o ajuste acelera. No comando à esquerda do forno, é possível ajustar a temperatura dentro do forno rodando no sentido horário o manípulo, de um mínimo de 50°C a um máximo de 200°C. Esta função considerada combinada permite cozinhar beneficiando das microondas e da resistência grill. No fim das configurações, inicia a contagem decrescente do microondas com a visualização do tempo no ecrã. A alimentação do microondas será ajustada automaticamente, de forma a obter o melhor resultado possível. Se durante a cozedura for necessário abrir a porta, no ecrã surge a mensagem “door”, quando a porta é fechada, prima novamente a tecla start/stop para continuar até ao fim da função. O avisador acústico e a mensagem END que surge no ecrã assinalam a conclusão da função. IMPORTANTE A configuração do tempo gere exclusivamente o funcionamento do microondas. Neste caso, a resistência grill continuará a funcionar sempre à temperatura definida. O funcionamento terminará apenas quando o termostato for colocado na posição OFF (1) ou quando seja colocado na posição OFF (12) pelo comutador. Durante a contagem decrescente, é possível aumentar usando a tecla + o tempo. Se, após ter aberto a porta e verificado que a cozedura satisfaz as suas exigências mas permanece ainda tempo no ecrã, é possível redefinir o tempo mantendo premida a tecla start/stop

ecrã. Durante as funções com microondas, é possível colocar em pausa o tempo, abrindo a porta do forno. Durante as funções combinadas, o prato rotativo é ativado exclusivamente durante o funcionamento das microondas. Esta função foi propositadamente estudada para tornar a cozedura mais uniforme. Uma vez que a câmara atinja a temperatura desejada e o indicador luminoso fig.13 se apague, o prato deixará de rodar. Sempre que o forno reinicie, para manter a temperatura no interior, o prato rotativo reinicia automaticamente durante as fases de funcionamento do microondas. Se durante a cozedura assim o prato não rodar, não deve preocupar-se, uma vez que a cozedura está a continuar e o forno está adequadamente quente. Se for aberta a porta o prato para, para depois partir novamente se for fechada a porta. Se a porta do microondas permanecer aberta durante as funções microondas, APENAS a função microondas não inicia, enquanto a função GRILL continuará a funcionar normalmente.PT

13 - Funções tradicionais: grill

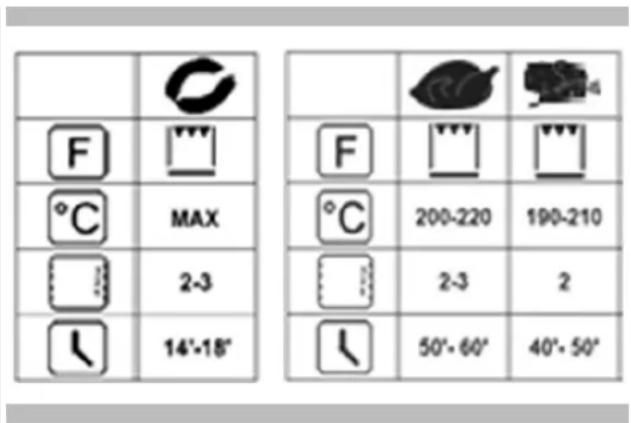

A função GRILL func.7 permite grelhar ou alourar na perfeição os alimentos. A grelha com o alimento a cozer é inserido na 2ª ou 3ª posição a contar de baixo. Para ativar esta função, basta posicionar o comutador em correspondência do GRILL func.7 e, mediante o termostato, é possível gerir a temperatura dentro da câmara desde um mínimo de 50°C a um MÁX (230°C). Uma vez configurada a temperatura desejada dentro da câmara, quando o forno estiver à temperatura, será assinalado por um sinal acústico e o indicador luminoso (fig.13) apaga-se. Pré-aqueça pelo menos durante 2 minutos antes de inserir o alimento. NB: O indicador luminoso (fig.13) indica as fases de aquecimento das resistências. Se o indicador luminoso se apagar, tal indica que a temperatura do forno foi alcançada. O indicador luminoso continuará a ter, durante as fases de cozedura, tempos nos quais o indicador luminoso está aceso e tempos nos quais o mesmo está apagado; isto indica a manutenção da temperatura da câmara.PT

14 - Para o técnico de instalação

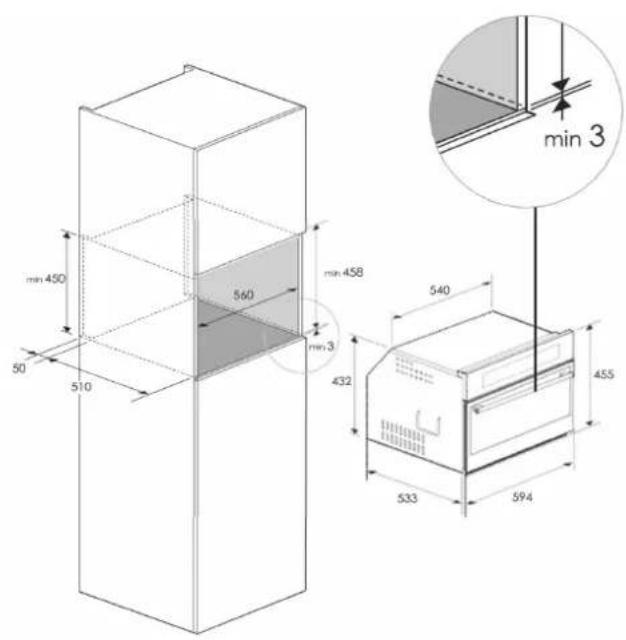

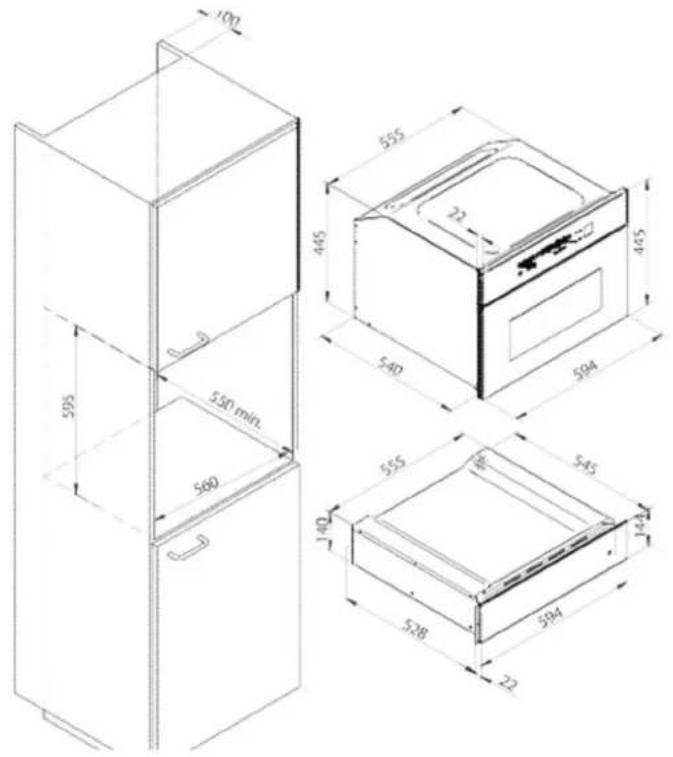

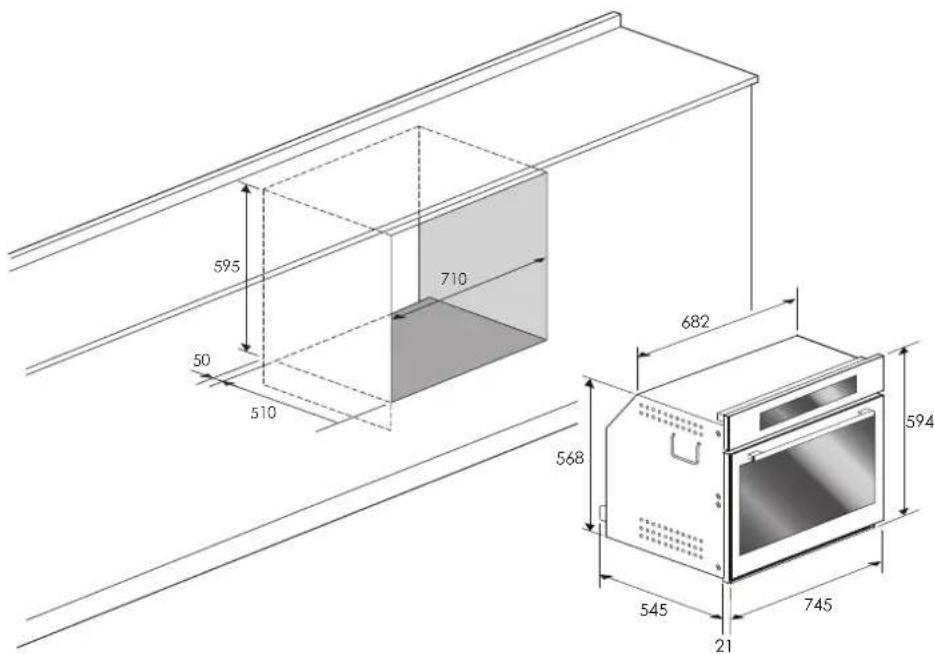

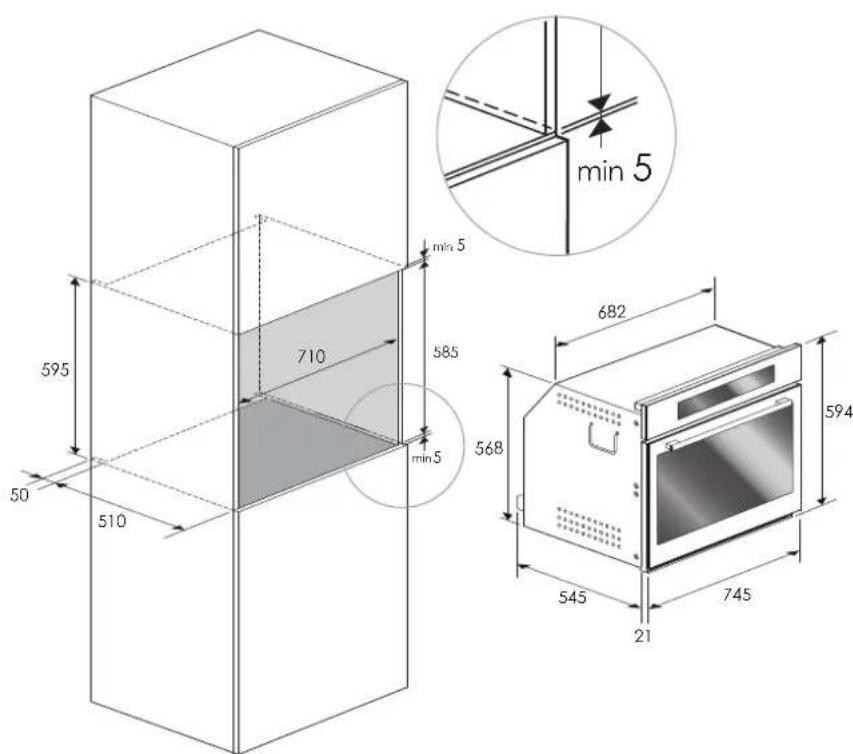

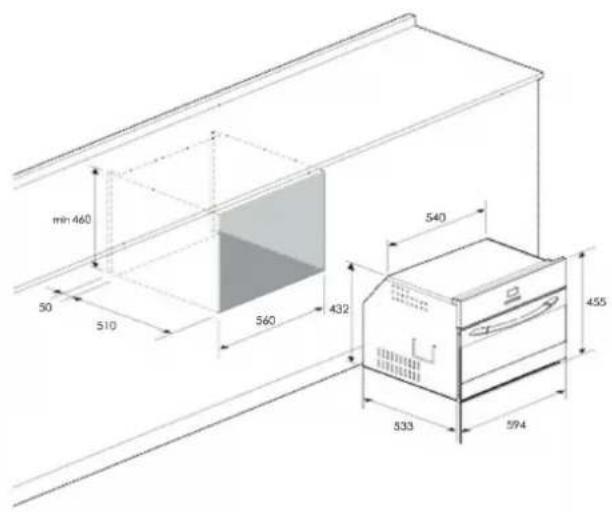

Embutimento do forno O forno pode ser instalado sob um plano de cozedura, em coluna, ou combinado à correspondente gaveta aquece-alimentos. As dimensões do embutimento devem ser as indicadas na figura. O material do móvel deve ser capaz de resistir ao calor. O forno deve estar centrado em relação às paredes do móvel e fixado com os parafusos e as chumaceiras fornecidas com o produto.

Alimentação de corrente 220-240 V~, 50Hz Potência máxima absorvida 3200 W Potência das microondas 900 W Grill 1500 W Frequência das microondas 2450 MHz

Dimensões são em milímetrosPT

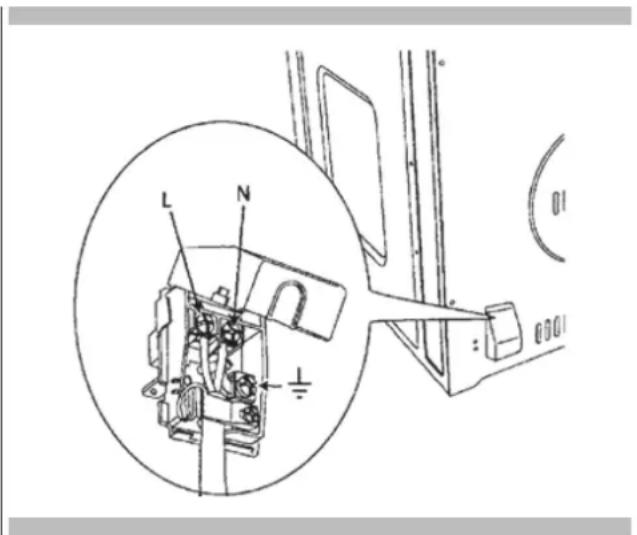

16 - Ligação elétrica

Antes de efetuar a ligação elétrica, certifique-se de que:

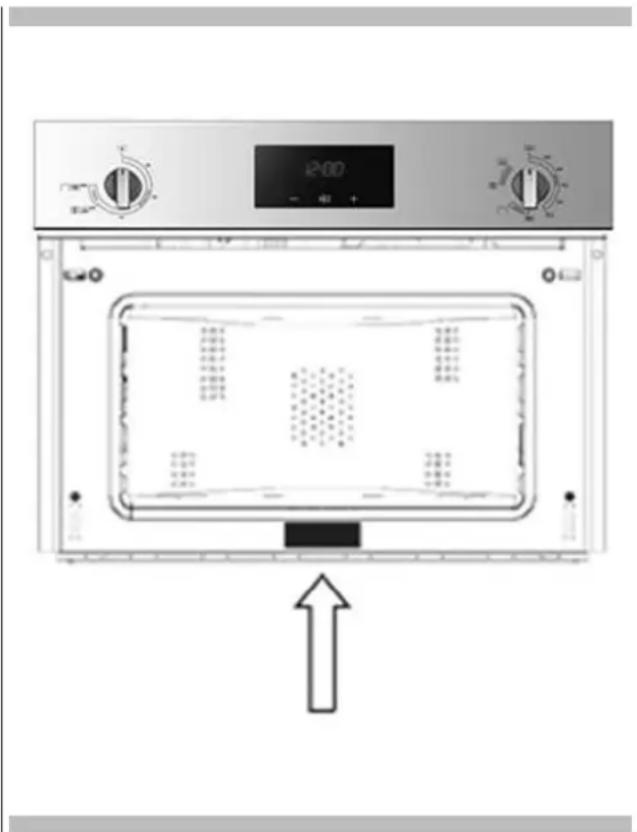

• as características do equipamento são tais que satisfaçam o indicado na placa da matrícula aplicada na dianteira do forno;

• o equipamento seja munido de uma ligação à terra eficaz, segundo as normas e as disposições de lei em vigor. A ligação à terra é obrigatória nos termos da lei. O cabo não deverá, em nenhum ponto, atingir uma temperatura superior a 50° C em relação à ambiente. Este forno deve estar ligado à alimentação através de um cabo de alimentação com uma ficha correspondente que seja compatível com a tomada montada no equipamento elétrico que alimenta este forno. Se um aparelho fixo não possuir um cabo de alimentação e uma ficha, ou outro dispositivo que assegure o desligamento da rede, com uma distância de abertura dos contactos que permita o desligamento completo nas condições da categoria de sobretensão III, tais dispositivos de desligamento devem ser previstos na rede de alimentação, em conformidade com as regras de instalação. A ficha ou o interruptor omnipolar devem ser de fácil acesso com o aparelho instalado. N.B. O fabricante isenta-se de todas as responsabilidades nos casos anteriores e se as regras anti-acidentes normais não forem respeitadas. TIPOS E DIÂMETRO MÍNIMO DOS CABOS SASO H05RR-F 3x1,5 mm² H05RR-F 3x2,5 mm² H05VV-F 3x1,5 mm² H05VV-F 3x2,5 mm² H05RN-F 3x1,5 mm² H05RN-F 3x2,5 mm² H05V2V2-F 3x1,5 mm² H05V2V2-F 3x2,5 mm²DOC COD. 2.007.31.1 - 12/23
