BEDIENUNGSANLEITUNG FUGMO 7505 MT MBK Fulgor Milano

Vielen Dank, dass Sie sich für uns entschieden haben. Wir gratulieren Ihnen zur ihrer Entscheidung.

Dieses neue, sorgfällig entwickelte und aus Materialien von bester Qualität gefertigte Produkt wurde strengstens geprüft, um ihren Anforderungen für einen perfekten Kochvorgang gerecht zu werden.

Daher bitten wir Sie, die einfachen Anweisungen aufmerksam durchzulesen und einzuhalten. So erzielen Sie bereits ab der ersten Verwendung herausragende Ergebnisse. Mit thisem modernen Gerät überbringen wir Ohnen unsere besten Wünsche.

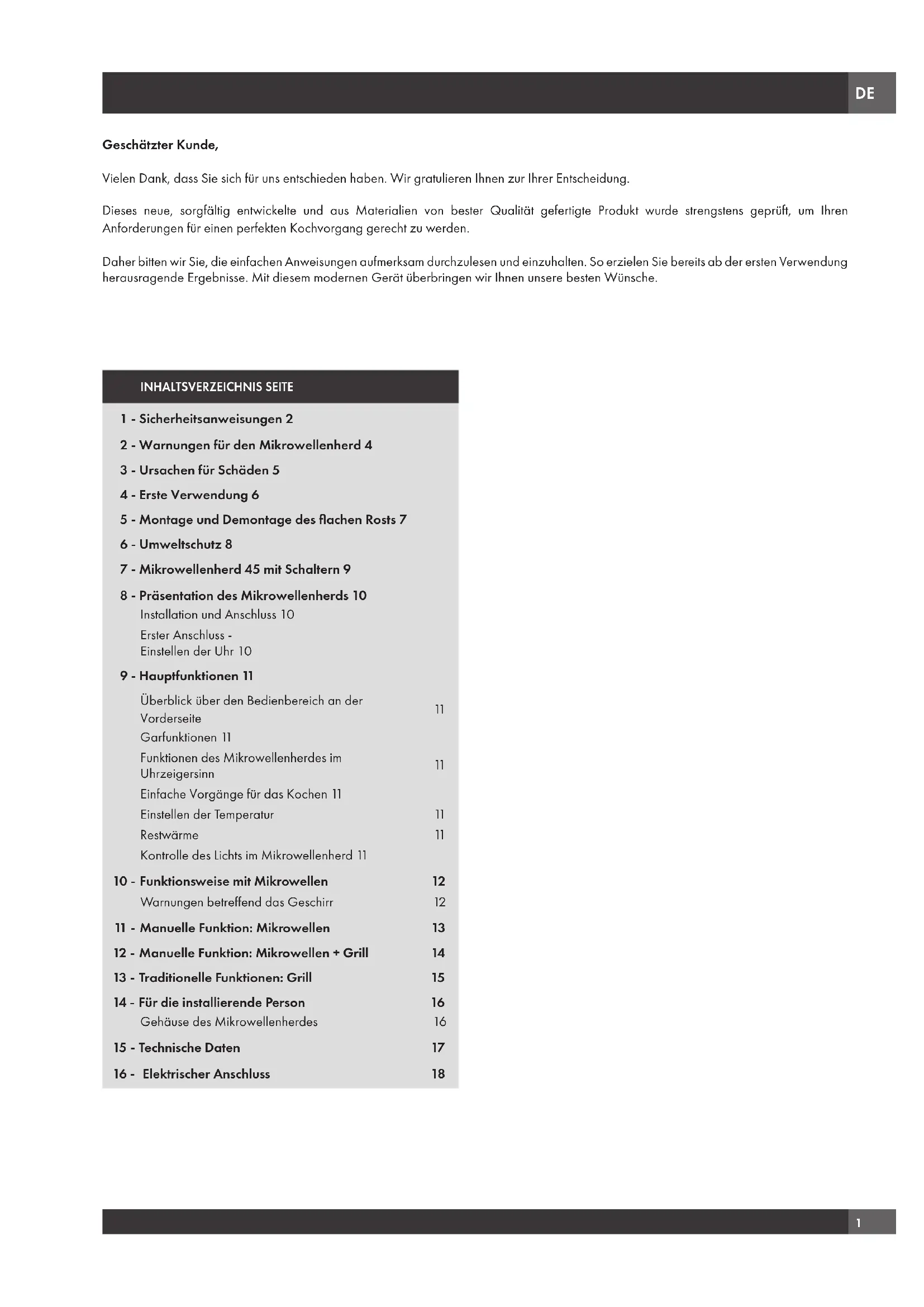

INHALTSVERZEICHNIS SEITE

1 - Sicherheitsanweisungen 2
2 - Warnungen für den Mikrowellenherd 4
3-Ursachen fur Schaden 5
4-ErsteVerwendung6
5 - Montage und Demontage des flachen Rosts 7
6-Umweltschutz 8
7 - Mikrowellenherd 45 mit Schaltern 9
8 - Präsentation des Mikrowellenherds 10

Installation und Anschluss 10
Erster Anschluss -
Einstellen der Uhr 10

9 - Hauptfunktionen 11

Überblick über den Bedienbereich an der Vorderseite 11

Garfunktionen 11

Funktionen des Mikrowellenherdes im Uhrzeigersinn 11

Einfache Vorgänge für das Kochen 11

Einstellen der Temperatur 11
Restwärme 11

Kontrolle des Lichts im Mikrowellenherd 11

10 - Funktionswise mit Mikrowellen 12
Warningen betreffend das Geschirr 12
11 - Manuelle Funktion: Mikrowellen 13
12 - Manuelle Funktion: Mikrowellen + Grill 14
13-Traditionelle Funktionen:Grill 15
14-Fur die installierende Person 16

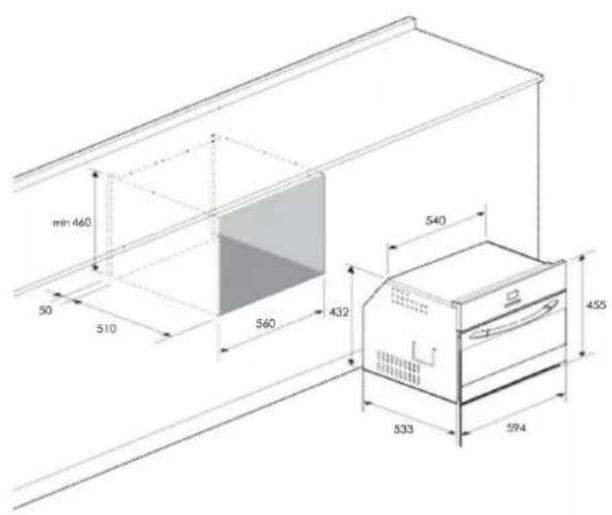

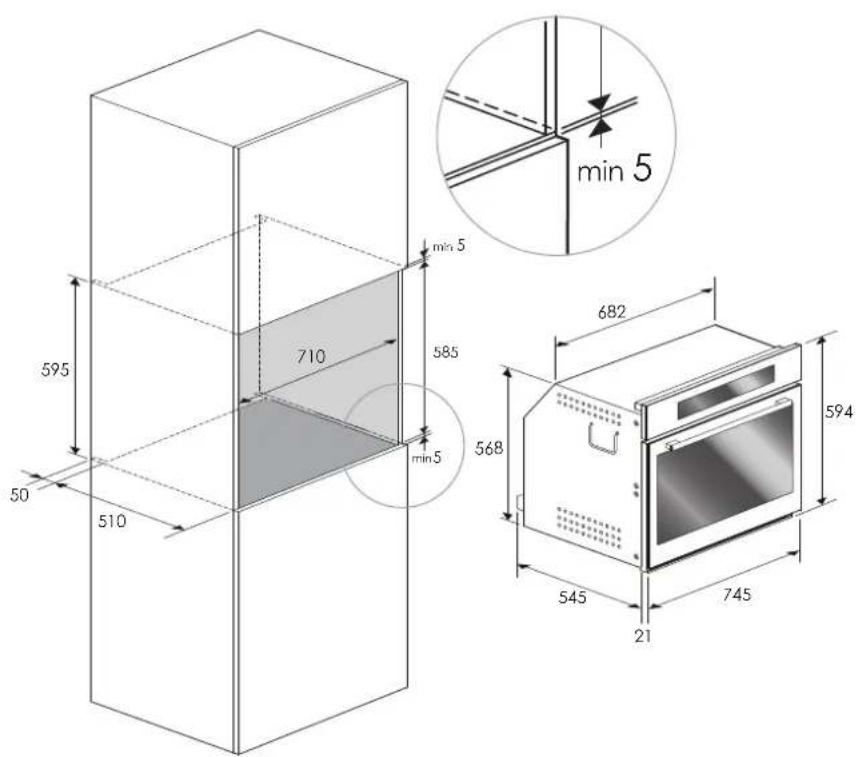

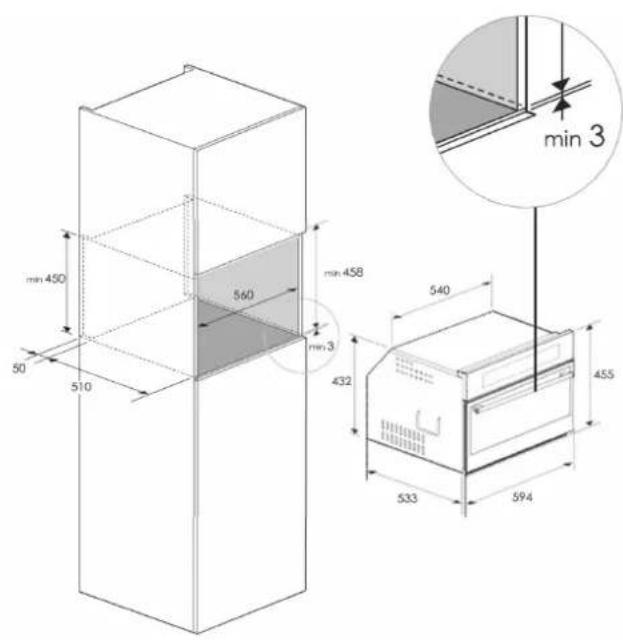

Gehause des Mikrowellenherdes 16
15 - Technische Daten 17

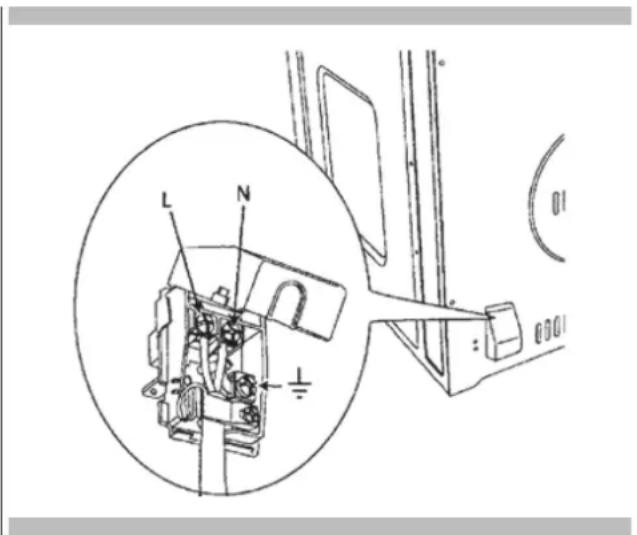

16 - Elektrischer Anschluss 18

WICHTIGE SICHERHEITSANWEISUNGEN UND -WARNUNGEN

Lesen Sie diese Anweisungen und Wamungen aufmerksam durch und bewohren Siie fereine zukunfige Verwendung auf

DIESES PRODUKT WURDE ZUR VERWENDUNG IM PRIVATEBEREICH ENTWICKELT.

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR EVENTUELL AUFTRETENDE PERSONEN- ODER SACHSCHÄDEN, DIE AUF EINE FALSECHE INSTALLATION ODER AUF EINE NICT ORDNUNGSGEMÄsse, FALSECHE ODER NICT SINNVOLLE VERWENDUNG ZURÜCKZUFührREN SIND.

DAS GERÄT DARF NICTVON PERSONEN (EINSCHLIESLLICH KINDER) MIT EINGESCHRÄNTEN PHYSISCHEN, SENSORISCHEN ODER MENTALEN FÄHIGKEITEN SOWIE VON PERSONEN, DIE NICT ÜBER AUSREICHEND ERFAHRUNG UND KENNTNISSE VERFÜGEN, VERWENDET WERDEN, AUSSER SIE WERDEN VON EINER ANDEREN PERSONÜBERWACHT ODER VON EINER FÜR SIE VERANTWORTLICHEN PERSON ANGELEITET.

KINDER MÜSSEN BEAUFSICHTIGT WERDEN UM SICHERZUSTELLEN, DASS IE NICT MIT DEM GERÄT SPIELEN. ES IST VERBOTEN ALUFOLIE, KOCHTOPFE AUS METALL ODER ÄHNLICHE GEGENSTände MIT DEM INNEREN BODEN DES MIKROWELLENHERDES IN KONTAKT ZU BRINGEN. WAHREND DER VERWENDUNG WIRD DAS GERÄT SEHR HEISS. ACHTEN SIE DARAUF, DASS IE NICT MIT DEN HEIZELEMENTEN IM INNEREN DES MIRKOWELLENHERDES IN KONTAKT GERATEN.

ACHTUNG

Wenn die Tur selbst oder ihre Dichtungen beschädigt sind, daß der Mikrowellenherd so lange nicht verwendet werden, bis er von darauf zuständigem Personal repariert wurde:

Jegliche Wartungs- oder Reparaturarbeiten, für die das Entfernen von Schutzabdeckungen vorgesehen ist, die vor Mikrowellennergie schätzen, sind gefährlich. Davon ausgenommen sind damit zuständige Personen.

Flüssigkeiten oder andere Speisen)dürfen nicht in.
versiegelten Behältern erwartt werden, da die Behälter.
explodieren konnten;

Kinder dürfen den Mikrowellenherd nur dann ohne Aufsicht verwenden, wenn sie ausreichend geschult wurden, sodass sie dazu in der Lage sind, den Herd auf sichere Weise zu verwenden und die Risiken, die eine falsche Verwendung mit sich bringt, zu verstehen;

Nur für Mirkowellenherde geeignete Utensilien verwenden;

ACHTUNG

Werden Lebensmittel in Behältern aus Kunststoff oder Papier erhitzt, muss der Herd öffers kontrolliert werden, da ein Brandrisiko besteht;

Wenn Rauch aus dem Mikrowellenherd austritt, muss der Herd ausgeschaltet oder der Stecker aus der Steckdose gezogen und die Tur geschlossen gehalten werden, um eventuell vorhandene Flammen zu loschen;

Das Aufwärmen von Geträken im Mikrowellenherd kann zu einem verzögerten Aufkochen des Geträns führen, daß ist beim Umgang mit dem Behälter besondere Vorsicht geboten;

Der Inhalt von Babyflaschen und Babynahrung in Gläsern muss verrührt oder geschüttelt werden und die Temperatur muss vor dem Verzehr kontrolliert werden, um Verbrennungen zu vermeiden;

Eier in der Schale und hartgekochtete, ganze Eier dürfen nicht im Mirkowellenherd erhitzt werden, da sie nach dem Erhitzen explodieren konnten;

ACHTUNG

Die detaillierte Erklärung zur Reinigung der Dichtungen der Turen, der Garkammer und der umliegenden Teile;

Der Herd muss regelmäßig gereinigt werden und jegliche Lebensmittelrückstände sind zu entfernen;

Wird der Herd nicht sauber gehalten, kann es zur Abnutzung der Oberflächen und in weiterer Folge zu negativen Auswirkungen auf die Lebensdauer des Gerats und zu Gefahrensituationen kommt;

Für die Reinigung keine rauen, abrasiven Materialien oder Metallschwämmchen zum Putzen der Glastüren verwenden, Denn dadurch kann die Oberfläche zerkratzt werden und das Glas zerspringen.

Für die Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Zubereitung von Speisen

Brandgefahr!

Die Mikrowellenfunktionarfauschlieblichfur die Zubereitung von zum Verzehr bestimmen Lebensmitteln verwendet werden. Andere Verwendungen konnen

gefährlich sein oder Schaden verursachen.

Beisplesiweise konnen sich Hausschuhe oder Kornerkissen beim Erhitzen

auch eineige Stunden später entzünden.

Geschirr

Verletzungsgefahr!

Geschirr aus Porzellan und Keramik kann keine Löscher an den Griffen und am Deckel aufweisen.

Hinter diesen Lächern können sich Hohlräume befinden. Wenn Flüssigkeit in diese Hohlräume gelangt, kann das Geschirr zerbersten.

Verwenden Sie kein Geschirr, das nicht für die Mikrowellenfunktion geeignet ist.

Verbrennungsgefahr!

Durch heiße Lebensmittel kann sich auch das Geschirr erhitzen.

Verwenden Sie stets Topflappen, um das Geschirr und andere Utensilien aus dem Garraum zunehmen.

Mikrowellenleistung und Dauer

Brandgefahr!

Niemals zu hohe Mikrowellenleistungen oder zu lange Garzeiten einstehen. Die Speisen konnen Feuer fangen und das Gerät beschädigen. Halten Sie sich an die Anweisungen in dieser Gebrauchsanleitung.

Verpackungen

Brandgefahr!

Erhitzen Sie Lebensmittel niemals in Thermoverpackungen.

Lebensmittel in Behältern aus Kunststoff, Papier und anderen entzündlichen Materialien müssen stets beaufsichtigt werden.

Verbrennungsgefahr!

Hermetisch dichte, luftdichte Verpackungen konnen explodieren.

Halten Sie sich an die Angaben auf der Verpackung. Verwendend, Sie stets Topflappen, um die Gerichte aus dem Mikrowellenherd zunehmen.

Getränke

Verbrennungsgefahr!

Während dem Wärmen von Flüssigkeiten kann es zu einer Verzögerung beim Aufkochen kommt.

Anders gesagt wird der Siedepunkt erreicht, ohne dass sich die typischen Dampfblasen bilden. Auch ein leichter Stöß kann dazu führen, dass die Flüssigkeit über das Gefäß hinausschwappt oder spritzt.

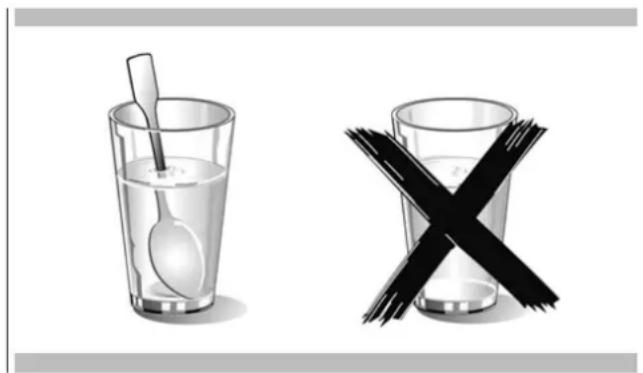

Beim Erwärmen von Flüssigkeiten stets einen Löffel in den Behälter geben, um eine Verzügerung des Siedepunktes zu vermeiden.

Explosionsgefahr!

Erhitzen Sie niemals Getränke oder andere Lebensmittel in Behältern mit Deckel.

Ehritzen Sie alkoholische Getränke niemals zu stark.

Babynahrung

Verbrennungsgefahr!

Erwärmen Sie Babynahrung niemals in Behältern mit Deckel. Entfernen Sie stets den Deckel oder den Schnuller.

Nach dem Aufwärmen muss Babynahrung stets sorgfältig geschüttelt oder verrührt werden, damit sich die Wärme gleichmäßig verteil.

Die Temperatur der Babynahrung kontrollieren, bevor Sie Ihr Kind damit füttern.

Speisen mit Haut oder Schale

Verbrennungsgefahr!

Erwärmen Sie keinesfalls Eier damit Schale in der Mikrowelle. Erwärmen Sie niemals hartgekochtene Eier, da sie auch nach dem Ausschalten der Mikrowelle explodieren konnten. Dies gilt auch fur Weich- und Schalentiere.

Bei der Zubereitung von Spiegeleiern das Dotter zuerst einstehen. Bei Speisen mit harter Haut oder Schale wie Apfel, Tomaten, Kartoffeln oder Wurst kann die Haut aufplatzen.

Vor der Zubereitung die Schale oder Haut einstehen.

Trocknen von Lebensmitteln

Brandgefahr!

Lebensmittel dürfen niemals mit der Mikrowellenfunktion getrocknet werden.

Lebensmittel mit geringem Wasser gehalt

Brandgefahr!

Lebensmittel mit geringem Wasser gehalt wie etwa Brot niemals zu lange oder mit zu starker Leistung erhitzen.

Öl

Brandgefahr!

Die Mikrowellenfunktionarfkeinesfalls verwendetwerden,umOl zu erhitzen.

Austreten von Fruchtschaft

Während der Zubereitung von Süßspeisen mit sehr saftigem Obst den Topf nicht übermöbig füllen. Durch den Fruchtsaft, der aus dem Topf austritt, entstehen Flecken, die sich nur schwer entfernen halten.

Technische Störung

Im Mikrowellenherd dürfen keine emaillierten Töpfe verwendet werden, da sie eine technische Störung verursichen.

Abkühlen bei geöffneter Geräteür

Das Abkühlen des GarraumesarfasschlieBich bei geschlossener Turerfolgen.Dabeiistsicherzustellen,dassdieTurdesGeratsnicht behindiert wird.

Auch bei angelehtner Turkonnen die angrenzenden Kuchenschränke mit der Zeit beschädigt werden.

StarkverschmutzteDichtung

Wenn die Dichtung stark verschmutzt ist, kann die Geräteur während des Betriebs nicht mehr richtig geschlossen werden. Die Oberflächen der angrenzenden Kuchenschränke können beschädigt werden. Die Dichtung ist stets sauber zu halten.

Abstützen auf der Geräte für

Auf der geöffneten Geräte für sollenen Sie sich weder abstätzen noch ausstrecken und auch kein Geschirr darauf auf abstellen.

Verwendung der Mikrowellenfunktion ohne dass sich Speisen im Herd befinden

Die Mikrowellenfunktionarfest verwendet werden, sobald sich Speisen im Garraum befinden. Ohne Speisen kann es zu einer Überlast im Gerät selbstkommen. Die einzige erlaubte Ausnahme ist ein kurzer Test betreffend das Geschirr (siehe dazu die Warnungen bezüglich Töppe).

Feuchte Lebensmittel

Bewahren Sie keine feuchten Lebensmittel über längerere Zeit im Garraum auf.

WICHTIG

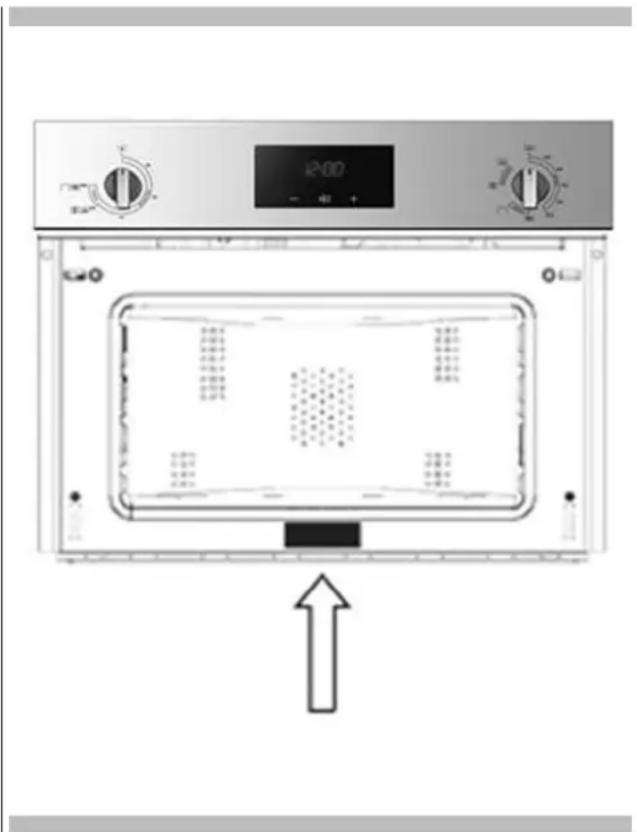

Das Schild mit den Eigenschaften des Ofens ist auch nach dem Installieren des Geräts sightbar. Auf thisem Schild, das Sie beim Offnen der Tur sehen, befinden sich alle Kenndaten des Geräts, die Sie bei der Bestellung von Ersatzteilen benöttigen.

DE 4- Erste Verwendung

Der Boden des Herds ist mit Wasser und Seite zu reinigen und sorgfältig abzuspulien.

Den Herd gut 30 Minuten bei maximaler Temperatur aufheizen; so werden alle fettigen Rückstände entfernt, die beim Kochen unangenehme Gerüche verursachen können. Die Grillfunktion verwenden, wenn alle Utensilien aus dem Herd genommen wurden. Bevor Sie die Utensilien zum ersten Mal verwenden, müssen Sie sie mit einer sehr warmen alkalischen Reinigungslösung und einem weichen Tuch reinigen.

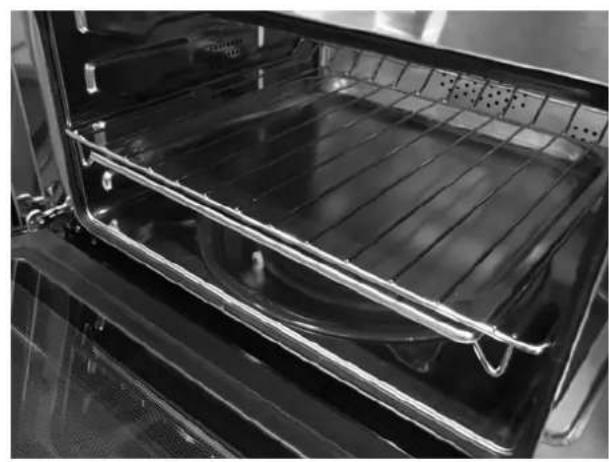

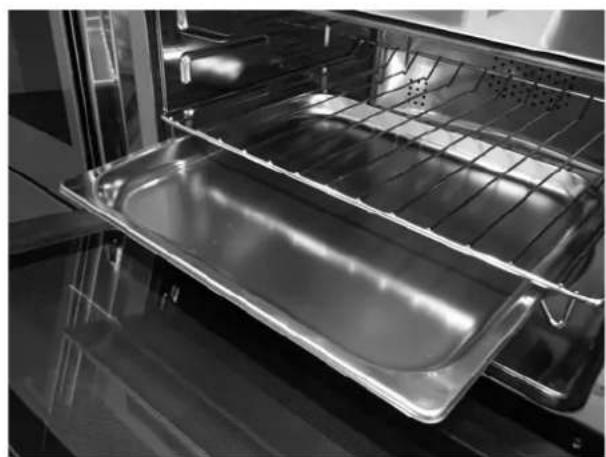

Um den flachen Rost herauszunehmen ziehen Sie den Rost bis zum Einrasten in ihre Richtung und anschließend nach oben, bis er zur Gänze herausgenommen werden kann.

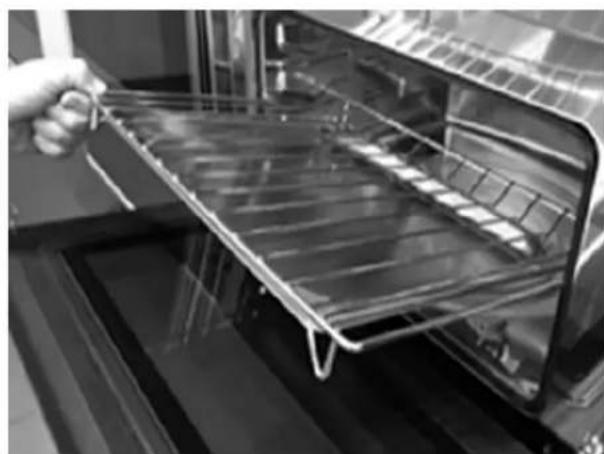

Um den flachen Rost zu montieren wird er in einer Neigung von 45^ bis zum Einrasten eingesetzt und anschließend horizontal ausgerichtet. Nun schieben Sieihn bis zum Endanschlag in den Herd.

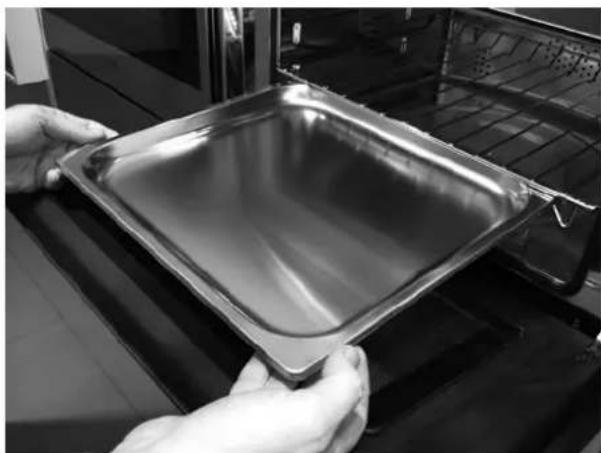

Wenn der flache Rost mit einem Gefäba ausgestattet ist, müssen Sie ihn zum Herausnahmen leicht anheben und in ihre Richtung ziehen. Schieber den Rost wieder in den Herd, bis er in der fürihn vorgesehenen Position sitzt.

WICHTIG

Als Sicherheitsmaßnahme ist vor der Durchführung jeglicher Reinigungsrarbeiten stets der Stecker aus der Steckdose zu ziehen oder die Stromversorgung des Geräts zu unterbrechen. Außer dem ist die Verwendung von sauren oder alkalischen Substanzen (Zitronensaat, Essig, Salz, Tomaten etc.) zu vermeiden. Verwendten Sie keine Produkte auf der Grundlage von Chlor, Säuren oder abrasiven Substanzen, insbesondere sollen den Sie bei der Reinigung von lackierten Teilen darauf aufchten.

Die thisem Gerät beigelegten Dokumente wurden auf chlorfrei gebleichtem Papier oder Recyclingpapier gedruckt, um zum Umweltschutz bezutragen.

Die Verpackung wurde so entwickelt, dass sie keine Umweltschäden verursacht; sie kann verwertet oder recycliert werden, da sie aus umweltfreundlichen Materialien besteht.

Durch das Recyclen der Verpackung wird zur Einsparung von Rohstoffen und zur Reduktion des Ausmaßes an Industrie- und Haushaltsabflällen beigetragen.

DAS VERPACKUNGSMATERIAL ist zu 100% recyclbar und mit dem Recycling-Symbol gekennzeichnet. Halten Sie sich bei der Entsorgung an die lokalen Vorschriften. Das Verpackungsmaterial (Kunststoffbeutel, Teile aus Polystyrol etc.) muss außerhalb der Reichweite von Kindern aufbewahrt werden, da es eine mögliche Gefahrenquelle darstellt. DIESES GERÄT wurde gemäß der Europäischen Richtlinie 2002/96/EG Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Wenn der Nutzer sicherst, dass these Produkt korrekt entsorgt wird, dannträgt er dazu bei, den möglichen negativen Auswirkungen auf Umwelt und Gesundheit entgegenzuwirken.

Das SYMBOL auf dem Produkt oder auf den Begleitdokumenten gibt an, dass these Gerät nicht wie gewöhnlicher Siedlungsmüll besteht werden darf, sondern an einer geeigneten Sammelstelle für das Recyclen von Elektro- und Elektronikgeräten abgegeben werden muss.

DIE ENTORSORGUNG HAT unter Einhaltung der lokalen Vorschriften zur Entsorgung von Abfallen ZU ERFOLGEN. FÜR NÄHERE INFORMATIONEN zu Verarbeitung, Verwertung und zum Recycling these Products konnen Sie die zuständige örtliche Behörde, das Zentrum für die Sammlung von Siedlungsmüll oder das Geschäft, in dem Sie das Produkt gekauft haben,kontaktieren. VOR DER VERSCHROTTUNG muss das Gerät unbrauchbar gemacht werden, indem das Stromversorgungskabel durchtrennt wird.

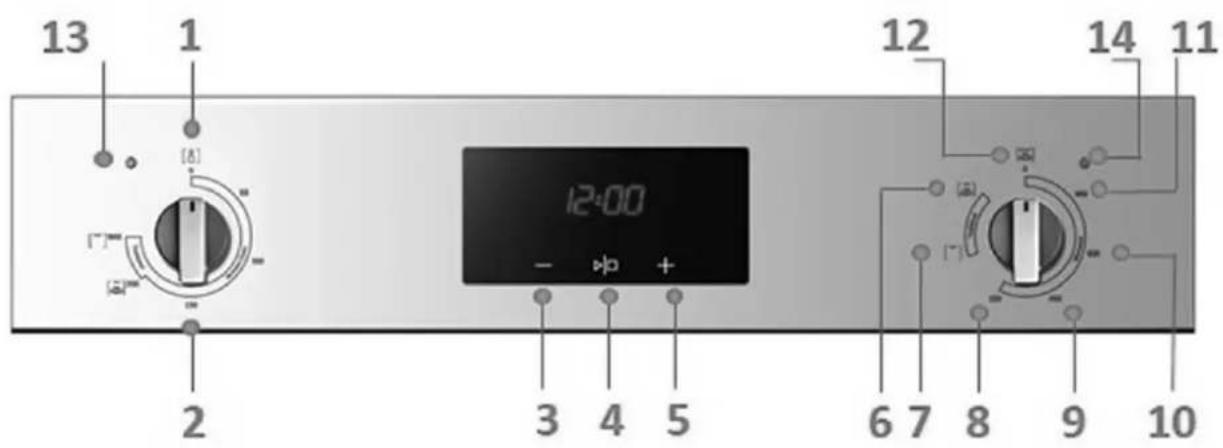

ÜBERBLICK ÜBER DIE BEFEHLE

STANDARD-GARFUNKTION:7

EINSTELLUNGEN VON STANDARD-GARTEMPERATUREN (Thermostat): 2

OFF: 1 und 12

FUNKTIONEN MIT MIKROWELLEN: von 8 bis 11, KOMBINIERTE FUNKTIONEN (Mikrowellen und traditionelles Garen):

TIMER-FUNKTIONEN (Start und Stopp): 4

EINSTELLUNG DES TIMERS: 3 und 5

1 OFF Thermostat;
2 SET Thermostat - Mindestens 50^ bis maximal 230^ ;
3 Funktion Zeit verkurzen;
4 Funktion Start und Stopp Zeiteinstellung;
5 Funktion Zeit verlangern;
6 Licht + Standard-Grillfunktion - Mikrowellen;
7 Licht + Standard-Grillfunktion;
8 Licht + Garfunktion mit Mikrowellen 150 W;
9 Licht + Garfunktion mit Mikrowellen 450W;
10 Licht + Garfungtion mit Mikrowellen 600W;
11 Licht + Garfunktion mit Mikrowellen 900W;
12 AUS Schalter - Alle Garfunktionen und Heizelemente sind ausgeschaltet;
13 Kontrolleuche Thermostat
14 Kontrollleuchte Funktionen

Geschätzer Kunde, Ihr neuer Mikrowellenherd wird über das elektronische Thermostat und einen Schalter gesteuet, mit dem jeder Garfungtion gewählt werden kann.

Die Steuerung ist elegant, strukturiert und dozensie intuitiver als je zuvor!

Installation und Anschluss

Geschätzer Kunde, bei diesen Herd handelt es sich um ein raffiniertes Elektrogerät, das als lange haltbares Gut klassifiziert ist. Das Gerät muss von qualifiziertem Personal installiert werden, das sowohl den Anschluss an das Stromnetz als auch die Installation im Kuchenschrank ordnungsgemäß ausfuhrt.

(SIEHE MONTAGEANLEITUNG S.16)

Erster Anschluss - Einstellen der Uhr

Wenn der Herd zum ersten Mal an das Stromversorgungszentz angeschlossen wird, beginnt das Display des Timers zu blinken. Drücken Sie die mittlere Taste des Timers länger als 3 Sekunden. Mit den Tasten + und - wird die Uhrzeit eingestellt (24-Stunden-Format), mit der mittleren Taste wird sie bestätigt.

Wenn die Uhrzeit geändert werden soll die Taste „-“ gedrück halten und gleichzeitig die Taste „+“ drücken. Der Punkt in der Uhrzeit beginnt zu blinken. Nun kann mit den Taten „+“ oder „-“ die Uhrzeit eingestellt und mit der Taste Start/Stopp ▷ bestätigt werden.

WICHTIG

Jeder am Timer aktivierte Befehl wird durch ein akustisches Signal bestätigt.

Überblick über den Bedienbereich an der Vorderseite Garfunktionen

Die Steuerung verfügt über sechs spezielle Garfunktionen!

Um eine Funktion zu aktivieren reicht es aus, mit dem Schalter das entsprechende Symbol auszuwahlen.

Funktionen des Mikrowellenherdes im Uhrzeigersinn

1 Mikrowellen 900W - Funkt.11

2 Mikrowellen 600 W - Funkt.10

3 Mikrowellen 450 W - Funkt.9

4 Mikrowellen 150 W - Funkt.8

5 GRILL - Funkt.7 - Garart zum Grillen oder Backen von Speisen. Der Rost wird mit der zuzubereitenden Speise auf die 2. oder 3. Schiene von unter eingeschoben. Den Herd vor dem Garen der Speise mindestens 2 Minuten lang vorheiten.

6 Mikrowellen kombiniert mit Grill - Funkt.7

Die Lampe in der Garkammer bleibt während des Betriebs in den verschiedenen Modi mit Mikrowellen sowie während der traditionellen Gararten stets an. Die Lampe schaltet sich automatisch ein, wenn mit dem Schalter eine Funktion gewählt oder die Tüge geöffnet wird, wenn sich der Schalter in der Position OFF befindet. Während den Garvorgangen kann die Lampe nicht ausgeschelt werden.

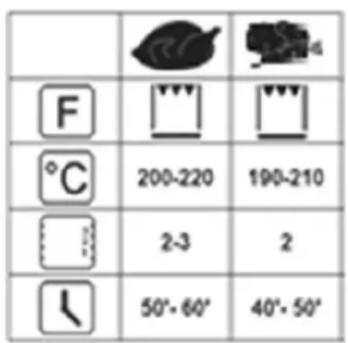

In der nachfolgenden Tabelle finds Sie die Ergebnisse der Garproben, die in unseren Labors von einem Profikoch durchgeführt wurden. Jedenfalls handelt es sich damit um Richtwerte und die von uns vorgeschlagenen Werte sollen Ohnen als Ausgangspunkt beim Ausprobieren ihrer Rezepte dieren, sodass Sie stets beste Ergebnisse erzielen!

Einfache Vorgänge für das Kochen

Zum Auswahlen einer traditionellen Garart (Funkt. 7) reichen dank der anwenderfreundlichen Steuerungslogik einfache Vorgänge: Wahlen Sie die für das Gericht, das Sie zubereiten möchten, am besten geeignete Funktion aus.

Einstellen der Temperatur

Die Temperatur kann jederzeit geändert werden. Sobald die Garfunktion ausgewählt wurde reicht es aus das Thermostat zwischen einem Minimum von +50^ und einem Maximum von +230^ einzustellen, indem der Drehregler im Uhrzeigersinn gedreht wird.

Die Steuerung aktiviert sich innerhalb weniger Sekunden vollkommen unabhängig und sobald die eingestellte Temperatur erreicht ist erklingt ein akustisches Signal. Die Kontrollleuche (Abb. 13) gibt das Erreichen der gewülsensten Temperatur an. Sobald die Temperatur erreicht wurde, erlischt die Kontrollleuche.

Restwärme

Während des Garens von Speisen speichert der Herd Wärme.
These Wärme wird dank einer großzügigen thermischen Isolierung und einiger baulicher Maßnahmen vom Rest der Kühre isoliert.
Im Lauf der Zeit wird die Wärme stufenweise abgegeben und kann in der Kühre als Hezung eingesetzt werden.

WICHTIG

Nutzen Sie diese Tatsache um Speisen warmzuhalten oder den Garvorgang langsam zu beenden.

Kontrolle des Lichts im Mikrowellenherd

Die Kontrolle des Lichts im Mikrowellenherd ist bei allen Garfunktionen aktiv.

Beim Offnen der Turge gehst sie's die Innbeleuchtung des Herdes an.

Die Mikrowellen werden im Inneren der Speisen in Wärme umgewandelt. Der Mikrowellenherd kann alleine oder in Kombination mit einer anderen Erhitzungsart verwendet werden. Diese Abschnitt enthalt Informationen zum Geschirr und Anweisungen zur Einstellung des Mirkowellenherdes.

Warningen betreffend das Geschirr

Geeignetes Geschirr

Folgendes Geschirr ist geeignet: hitzeresistentes Geschirr aus Glas, Glaskeramik,

Porzellan, Keramik oder feuerfestem Kunststoff. Diese Materialien sind auch durchlüssig für Mikrowellen.

Zudem kann noch Serviergeschirr verwendet werden. So ist das Umfullen der Speisen nicht mehr erforderlich.

Geschirr mit vergoldtem oder versilbertem Dekorarf nur dann verwendet werden, wenn der Hersteller garantiert, dass das Geschirr für die Verwendung im Mikrowellenherd geeignet ist.

Wir möchten Sie daran erinnern, dass bei der Funktionseiste mit Mikrowellen das Geschirr auf den Drehteller gestellt werden muss.

Wird der Herd mit der Kombifunktion verwendet, dann sollte der Teller auf den niedrigen, runden Rost gestellt werden, der sich in der Mitte des Drehtellers befindet.

Ungeeignetes Geschirr

Geschirr aus Metall ist ungeeignet.

Metall ist nicht durchlüssig für Mikrowellen. Die Speisen in Metallbehältern bleiben kalt..

ACHTUNG

Metallgegenstände, beispielsweise Löffel, die sich in Glasern befinden, müssen einen Abstand von mindestens 2 cm zu den Seitenwänden und zur Innenseite der Tur haben. Die Funken konnten die Innenseite der Glastür ernsthaft beschädigen.

ACHTUNG

DER RECHTECKIGE GRILL UND DAS TABLETT UBER DIE GESAMTE BREITE SIND NUR FÜR DIE VERWENDUNG MIT KONVENTIONELLEN GARMETHODEN VORGESEHEN.

VERWENDEN SIE DIESES ZUBEHOR NICT MIT EINER DER MIKROWELLENFUNKTIONEN. ANDERNFALLS KONNEN LICHTBÖGEN ENTSTEHEN UND DAS INNERE DES GERÄTS BESCHÄDIGT WERDEN, WODURCH BRANDGEFAHR BESTEHT.

DAS EINZIGE MITGELIEFERTE ZUBEHÖR, DAS MIT DEN MIKROWELLENFUNKTIONEN VERWENDET WERDEN KANN, IST DER RUNDE GITTER AUS DRAHT.

Geschirr-Test

Schalten Sie den Mikrowellenherd niemals im leeren Zustand ein. Die einzige zulässige Ausnahme ist der Geschirr-Test.

Falls Sie nicht sicheren sind, ob das Geschirr für die Verwendung im Mikrowellenherd geeignet ist, können Sie folgenden Test durchführen:

Geben Sie den leeren Topf für 30 bis 60 Sekunden bei maximaler Leistung in den Mikrowellenherd. Kontrollieren Sie regelmäßig die Temperatur. Der Topf muss kalt oder lauwarm sein. Falls er warm ist und sich Funken bilden, ist der Topf ungeeignet.

Wahlen Sie die Funktion MIKROWELLEN aus und entscheiden Sie sich für eine der Funktionen des Ofens. Es gibt vier währbare Stufen für MIKROWELLEN. Dabei beträgt das Minimum 150 W und das Maximum 900 W mit zwei Zwischenschritten von 450 W und 600 W.

Die für ihren Bedarf am besten geeignete MIKROWELLEN-Funktion wahlen.

Drücken Sie die Taste Start/Stopp l des Timers und die Taste ^+ um die gewünschte Zeit zu verlangern.

Nachdem die gewünschte Zeit zum Garen eingestellt wurde, wird erneut die Taste Start/Stopp gestrukt und die Funktion beginnt. Andernfalls wird die Taste Start/Stopp gestrukt und die Funktion beginnt automatisch nach 5 Sekunden. Wenn die Türe offen ist, startet die Funktion nicht.

Wenn die Tasten - oder + länger als 3 Sekunden gedrück gehalten werden, wird die Zeiteinstellung beschleunigt;

Nachdem die Einstellungen vorgenommen wurden, beginnt der Countdown des Mikrowellenherdes und die Zeit wird am Display angezeigt.

Die Stromversorgung des Mikrowellenherdes wird automatisch gesteuer, sodass stets das bestmögliche Ergebnis erzielt wird.

Wenn während des Garvorganges die Türe geöffnet werden muss, erscheint am Display die Anzeige „Door". Wir die Türe wieder geschlossen, setzt der Herd seine Funktion automatisch fort.

Das akustische Signal und die Anzeige END erscheinen am Display und geben an, dass die Funktion beendet wurde.

Während des Countdowns kann mit der Taste + die Garzeit verlangert werden.

Wenn Sie die Türe geöffnet und festgestellt haben, dass die Speise bereits fertig zubereitet ist, am Display jedoch noch eine Restzeit angezeigt wird, kann die Zeit zurückgesetzt werden, indem die Taste Start/Stopp □ am Display gedrück gehalten wird.

Während der Funktionen mit Mikrowellen kann die Zeit unterbrochen werden, indem die Tur des Ofens geöffnet wird.

Jedes Mal, wenn die Mikrowellenfunktion aktiviert wird, beginnt der Drehteller automatisch sich zu drehen. Wird die Tur geöffnet, bleibt der Teller stehen und startet nach dem Schlieben der Tur wieder.

Bleibt die Tur des Mikrowellenherdes während der Mikrowellenfunktion geöffnet, startet der Herd nicht mehr und der Drehteller dreht sich nicht.

Auswahlen der Funktion MIKROWELLEN + GRILL nkt.6 am Schalter;

Drücken Sie die Taste Start/Stopp Timers und die Taste +, um die gewünschte Zeit zu verlangern.

Nachdem die gewünschte Mikrowellen-Funktion eingestellt wurde, wird erneut die Taste Start/Stopp gedrück und die Funktion beginnnt. Andernfalls wird die Taste Start/Stopp gedrück und die Funktion beginnnt automatisch nach 5 Sekunden. Wenn die Tasten -oder + länger als 3 Sekunden gedrück gehalten werden, wird die Einstellung beschleunigt.

Im Steuerungsbereich links am Herd kann die Temperatur in der Garkammer eingestellt werden, indem der Drehregler im Uhrzeigersinn gedreht wird. Dabei beträgt das Minimum 50^ und das Maximum 200^ . Diese Kombifunktion ermöglich das Garen mit Mikrowellen und Grill.

Nachdem die Einstellungen vorgenommen wurden, beginnt der Countdown des Mikrowellenherdes und die Zeit wird am Display angezeigt.

Die Stromversorgung des Mikrowellenherdes wird automatisch gesteuet, sodass stets das bestmögliche Ergebnis erzielt wird.

Wenn während des Garvorganges die Türe geöffnet werden muss, erscheint am Display die Anzeige „Door". Wird die Türe wieder geschlossen, muss erneut die Taste Start/Stopp ☑ gedrückt werden, um die Funktion bis zu ihrem Ende auszuführen.

Das akustische Signal und die Anzeige END erscheinen am Display und geben an, dass die Funktion beendet wurde.

WICHTIG

Durch das Einstellen der Zeit wird nur die Funktionseise der Mikrowellen gesteuert. In thisem Fall lauf der Grill weiterhin auf der eingestellen Temperatur. Die Funktion wird erst beendet, wenn das Thermostat in die Position OFF (1) oder der Schalter in die Position OFF (12) gebracht wird.

Während des Countdowns kann mit der Taste + die Zeit verlangert werden.

Wenn Sie die Türe geöffnet und festgestellt haben, dass die Speise bereits fertig zubereitet ist, am Display jedoch noch eine Restzeit angezeigt wird, kann die Zeit zurückgesetzt werden, indem die

Taste Start/Stopp □ am Display gedrück gehalten wird.

Während der Funktionen mit Mikrowellen kann die Zeit unterbrochen werden, indem die Tur des Ofens geöffnet wird.

Während der kombinierten Funktionen wird der Drehteller nur dann aktiviert, wenn die Mirkowellenfunktion aktiv ist. Diese Funktion wurde speziell entwickelt, um für ein einheitlicheres Garen zu sorgen. Nachdem im Garraum die gewünschte Temperatur erreicht wurde und sich die Kontrollleuchte Abb. 13 ausgeschaltet hat, wird der Drehteller seine Bewegung unterbrechen. Jedes Mal, wenn der Herd wieder damit beginnt, die Temperatur in der Garkammer aufzuheizen, beginnt der Drehteller sich wieder zu drehen, solange die Mikrowellen aktiv sind.

Wenn sich während des Garvorganges der Drehteller nicht dreht, müssen Sie sich keine Sorgen machen. Der Garvorgang wird fortgeführrt und der Herd ist ausreichend warm.

Wird die Tür geöffnet, bleibt der Teller stehen und startet nach dem Schlieben der Tür wieder.

Wenn die Tur des Mikrowellenherdes während der Mikrowellenfunktion offen bleibt, startet NUR die Mikrowellenfunktion nicht, während die GRILLFUNKTION normal weiterläufig.

Die Funktion GRILL Funkt. 7 erfolgt ein perfektes Grillen oder Backen der Speisen. Der Rost wird mit der zuzubereitenden Speise auf die 2. oder 3. Schiene von unter eingeschoben. Um diese Funktion zu aktivieren reicht es aus den Schalter auf GRILL Funkt.7 zu stellen. AnschlieBend kann über das Thermostat die Temperatur in der Garkammer von einem Minimum von 50^ bis zu einem Maximum von 230^ eingestellt werden.

Soblad die gewünschte Temperatur in der Garkammer eingestellt ist und der Herd die Temperatur erreicht hat wird dies mit einem akustischen Signal angegeben und die Kontrollleuche (Abb. 13) schaltet sich aus. Den Herd vor dem Garen der Speise mindestens 2 Minuten lang vorheizen.

ANMERKUNG: Die Kontrollleuchte (Abb. 13) gibt die Heizphasen der Heizelemente an. Wenn die Kontrollleuchte nicht mehr leuchtet, dann hat der Herd die gewünschte Temperatur erreicht. Die Kontrollleuchte wird während der Garvorgänge manchmal leuchten und manchmal nicht. So wird angegeben, dass die Temperatur in der Garkammer aufrecht erhalten wird.

Gehäuse des Mikrowellenherdes

Der Herd kann unter einem Kochfeld, in einem Hochschrank oder in Kombination mit einem Warmhalteschrank installiert werden. Die Grübe der Öffnung muss den Angaben auf der Abbildung entsprechen.

Das Material des Möbelstücks, in das der Herd eingebaut wird, muss hitzeresistant sein. Der Herd muss zwischen den Wänden des Möbelstücks mittig ausgerichtet und mit den mitgelieferten Schrauben und Hülsen befestigt werden.

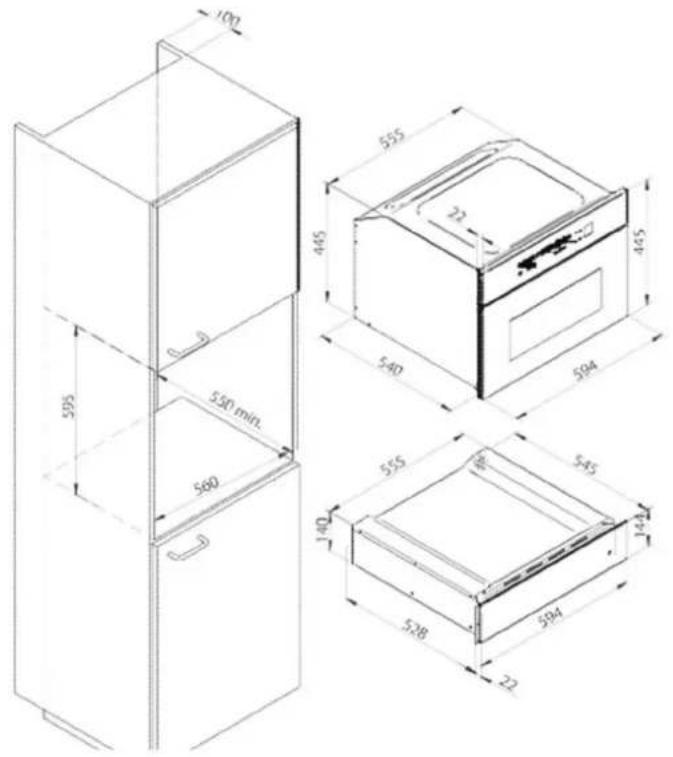

EINBAU DES MIKROWELLENHERDES MOD.45

Stromversorgung 220-240 V\~, 50Hz

Maximal aufgenommene Leistung 3200 W

Mikrowellenleistung 900 W

Grill 1500 W

Mikrowellenfrequenz 2450 MHz

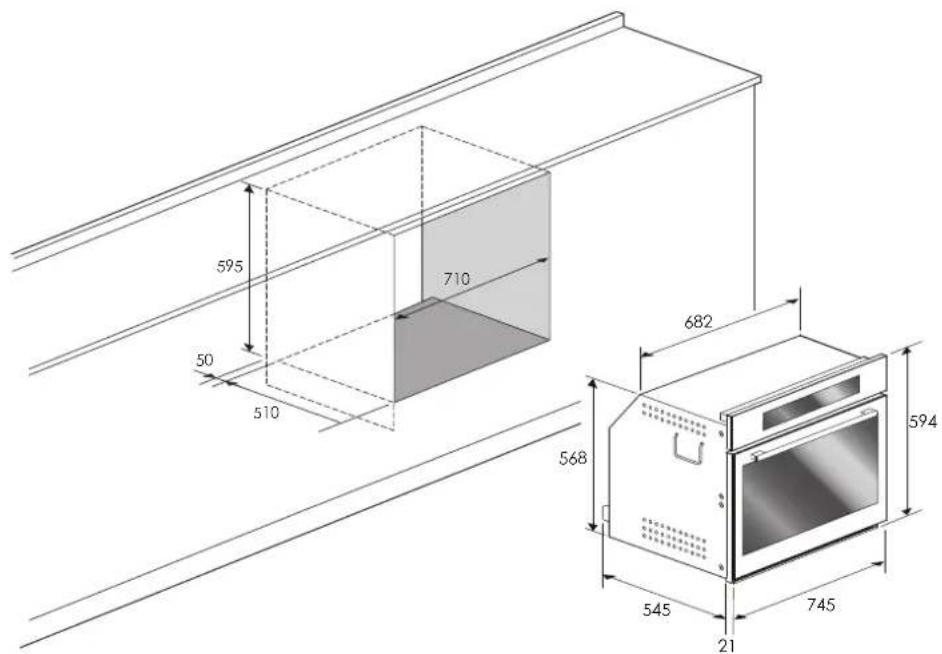

EINBAU DES MIKROWELLENHERDES MOD. 74,5

Abmessungen in Millimetern

Vor dem Ausführten des elektrischen Anschlusses ist sicherzustellen, dass:

• die Eigenschaften der Anlage den Angaben auf dem Typenschild an der Vorderseite des Herdes entsprechen;
• die Anlage vorschrifsgemäß und entsprechend der gültigen Gesetze mit einer Funktionierenden Erdung versehen ist. Die Erdung ist gesetzlich vorgeschrieben. Das Kabel damit an keiner Stelle eine Temperatur die über 50^ hoher als die Raumtemperatur ist, erreichen.

Dieser Herd muss über ein Netzkabel mit geeignetem Stecker, der zur Steckdose der Elektroanlage passst, die diesen Gerät speist, an das Stromversorgungsznetz angeschlossen werden.

Verfügt ein fixes Gerät nicht über ein Stromkabel und einen Stecker oder über ein anderes Gerät, mit dem es vom Hauptschalter getrennt werden kann, und darüber mit einem solchen Öffnungsabstand der Kontakte, dass die völlige Unterbrechung bei Überspannung der Kategorie III garantiert ist, dann muss eine solche Vorrichtung zur Unterbrechung im Hauptschalter der Stromversorgung in Übereinstimmung mit den geltenden Gesetzen vorgesehen werden. Die omnipolare Steckdose oder der omnipolare Schalter müssen vom installierten Gerät aus leicht zugänglich sein.

ANMERKUNG: Der Hersteller übernimmt keine Haftung wenn die oben angeführten Angaben und die üblichen Unfallverhütungsmaßnahmen nicht eingehalten werden.

ART UND MINDESTDURCHMESSER DER KABEL
		SASO
H05RR-F	3 x 1,5 mm2H05RR	-F 3 x 2,5 mm2
H05VV-F	3 x 1,5 mm2H05VV	-F 3 x 2,5 mm2
H05RN-F	3 x 1,5 mm2H05RN	-F 3 x 2,5 mm2
H05V2V2-F	3 x 1,5 mm2H05V	2V2-F 3 x 2,5 mm2

Estimado Cuestione,
