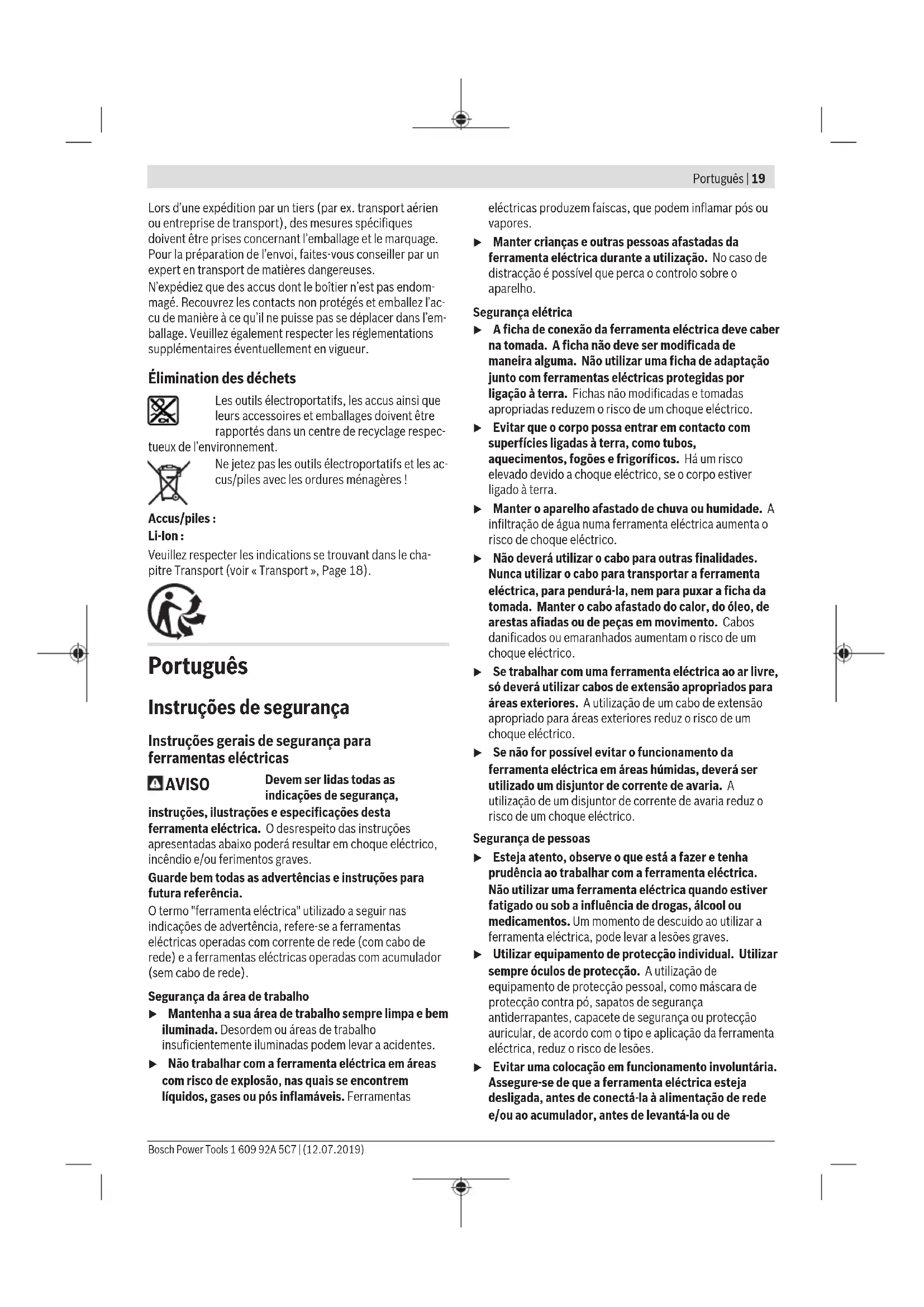

MANUAL DE UTILIZADOR GDS 18V400 Professional BOSCH

(8) Tecla de desbloqueio da bateria

(9) Luz de trabalho (LED) (10) Comutador do sentido de rotação (11) Interruptor de ligar/desligar (12) Porta-bits

(13) Punho (superfície do punho isolada) (14) Indicador do nível de carga da bateria

Bosch Power Tools 1 609 92A 5C7 | (12.07.2019)22 | Português (15) Tecla indicador do nível de carga

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Berbequim-aparafusador sem fio Berbequim de percussão sem fio

GSR 18V-50 GSB 18V-50

N.° do produto 3 601 JH5 0.. 3 601 JH5 1.. Tensão nominal V= 18 18 N.° de rotações em vazio

Nm 50/28 50/28 Ø máx. de perfuração (1.ª/2.ª velocidade) – Madeira mm 35 35 – Aço mm 13 13 – Muramentos mm − 13 Faixa de aperto da bucha mm 1,5 – 13 1,5 – 13 Ø máximo do parafuso mm 10 10 Peso conforme EPTA-Procedure 01:2014

kg 1,4 – 2,4 1,4 – 2,5 Temperatura ambiente admissível – ao carregar °C 0 ... +35 0 ... +35 – em funcionamento

e durante o armazenamento °C -20 ... +50 -20 ... +50 Baterias recomendadas GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Carregadores recomendados GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) dependendo da bateria utilizada B) potência limitada com temperaturas <0 °C Informações sobre ruídos/vibrações

GSR 18V-50 GSB 18V-50

Os valores de emissão de ruído foram determinados de acordo com EN62841-2-1. Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende Nível de pressão acústica Nível da potência acústica Incerteza K Usar proteção auditiva! dB(A) dB(A)

Valores totais de vibração a

(soma dos vetores das três direções) e incertezaK determinada segundo EN62841-2-1. Furar metal:

1,5 Furar com percussão em betão:

1,5 O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações. O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho. Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho. Montagem u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. Carregar a bateria u Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica. Nota: A bateria é fornecida parcialmente carregada. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização. A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria. O acumulador de iões de lítio está protegido contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais. Observe as indicações sobre a eliminação de forma ecológica. Retirar a bateria A bateria (7) possui dois níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio (8) seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantido em posição por uma mola. Para retirar a bateria (7) pressione a tecla de desbloqueio (8) e puxe a bateria para a retirar da ferramenta elétrica. Não empregar força. Indicador do nível de carga da bateria Os LEDs verdes do indicador do nível de carga da bateria(14) indicam o nível de carga da bateria(7). Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada. Prima a tecla indicador do nível de carga (15), para visualizar o nível de carga. Isto também é possível com a bateria removida. Se depois de premir a tecla indicador do nível de carga (15) não se acender qualquer LED, a bateria tem defeito e tem de ser substituída. Tipo de bateria GBA 18V... (ver figura D1) LEDs Capacidade Luz permanente 3× verde 60−100% Luz permanente 2× verde 30−60% Luz permanente 1× verde 5−30% Luz intermitente 3× verde 0−5% Tipo de bateria ProCORE18V... (ver figura D2) LEDs Capacidade Luz permanente 5× verde 80−100% Luz permanente 4× verde 60−80% Luz permanente 3× verde 40−60% Luz permanente 2× verde 20−40% Luz permanente 1× verde 5−20% Luz intermitente 1× verde 0−5% Troca de ferramenta (ver figura A) u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. Com o interruptor de ligar/desligar não pressionado (11) é fixado o veio de perfuração. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas. Abra a bucha de aperto rápido (2) rodando no sentido ➊ até a ferramenta poder ser inserida. Introduzir a ferramenta. Bosch Power Tools 1 609 92A 5C7 | (12.07.2019)24 | Português Aperte bem à mão a bucha da bucha de aperto rápido (2) no sentido de rotação ➋. A bucha fica assim automaticamente bloqueada. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento Colocar a bateria Nota: A utilização de baterias não indicadas para a sua ferramenta elétrica pode causar falhas de funcionamento ou danos na ferramenta elétrica. Introduza a bateria (7) carregada pela frente, na base da ferramenta elétrica, até a bateria estar travada com firmeza. Ajustar o sentido de rotação (ver figura B) Com o comutador de sentido de rotação (10) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (11) isto no entanto não é possível. Rotação à direita: Para furar e apertar parafusos prima o comutador do sentido de rotação (10) completamente para a esquerda. Rotação à esquerda: para soltar ou retirar os parafusos pressione o conversor do sentido de rotação (10) para trás até ao batente. Ajustar o modo de operação Furar GSR Ajuste o anel de ajuste para a pré-seleção do binário (3) para o símbolo "Furar". GSB Coloque o seletor do modo de operação (4) no símbolo "Furar". Parafusos GSR Ajuste o anel de ajuste para a pré-seleção do binário (3) para o binário desejado. GSB Coloque o seletor do modo de operação (4) no símbolo "Aparafusar". Furar com percussão (GSB) Coloque o seletor do modo de operação (4) no símbolo "Furar com percussão". Ligar e desligar Para a colocação em funcionamento da ferramenta elétrica deverá pressionar o interruptor de ligar/desligar (11) e mantenha-o pressionado. O LED (9) acende-se com o interruptor para ligar/desligar (11) completamente ou ligeiramente premido e permite iluminar o local de trabalho em caso de condições iluminação desfavoráveis. Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (11). Ajustar o número de rotações Pode regular a velocidade da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (11). Uma leve pressão sobre o interruptor de ligar/desligar (11)proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n.° de rotações. Pré-selecionar o binário (válido para modo de operação aparafusar) Com o anel de ajuste da pré-seleção do binário(3) pode pré- selecionar o binário necessário em 20 níveis. Assim que o binário ajustado seja alcançado, a ferramenta elétrica é parada. Regulação mecânica da velocidade u Acione o seletor de velocidade (5) apenas com a ferramenta elétrica parada. 1.ª velocidade: Baixa gama de número de rotações; para trabalhar com grandes diâmetros de perfuração ou para aparafusar. 2.ª velocidade: Alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração. u Sempre empurrar o seletor de velocidade até o fim. Caso contrário é possível que a ferramenta elétrica seja danificada. Indicador da proteção contra sobrecarga Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída da faixa de temperatura de operação permitida, o número de rotações é reduzido. A ferramenta elétrica só volta ao número de rotações máximo depois de atingida a temperatura de operação permitida. 1 609 92A 5C7 | (12.07.2019) Bosch Power Tools中文 | 25 Bloqueio automático do veio (Auto-Lock) Com o interruptor de ligar/desligar não pressionado (11) é fixado o veio de perfuração e, consequentemente, o encabadouro. Isso permite enroscar parafusos mesmo com a bateria descarregada ou rodar a ferramenta elétrica como chave de parafusos. Instruções de trabalho u Só coloque a ferramenta elétrica no parafuso quando esta está desligada. As ferramentas de trabalho em rotação podem escorregar. Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso. Para retirar a ponta de aparafusar ou porta-bits universal, não pode ser usada uma ferramenta auxiliar. Manutenção e assistência técnica Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Caixa postal 1195 – CEP: 13065-900 Campinas – SP Tel.: 0800 7045 446 www.bosch.com.br/contato Transporte As baterias de iões de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página25).

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio- nados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à: * Berbequim-aparafu- sador sem fio Berbequim de per- cussão sem fio N.° do produto
