MANUAL DE UTILIZADOR 32LS345S LG
como fixar a TV na parede
Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência.
ÍNDICE
3 LICENÇAS
3 NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO
4 INSTRUÇÕES DE SEGURANÇA
10 PROCEDIMENTO DE INSTALAÇÃO
10 MONTAGEM E PREPARAÇÃO
10 Desembalar
14 Peças e botões
18 Montagem numa mesa
19 CONTROLO REMOTO
21 - Ecrã, estrutura, caixa e suporte
21 - Cabo de alimentação
21 RESOLUÇÃO DE PROBLEMAS
AVISO
- Se ignorar a mensagem de aviso, poderá sofrer lesões graves e existe a possibilidade de acidente ou morte.
ATENÇÃO
As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com.
Fabricado sob licença da Dolby Laboratories. "Dolby", bem como o símbolo D duplo, são marcas comerciais da Dolby Laboratories.
HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas registadas da HDMI Licensing LLC.
ACERCA DE VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, LLC, uma subsidiária da Rovi Corporation. Este é um dispositivo DivX Certified® oficial que reproduz vídeo DivX. Visite divx.com para mais informações e ferramentas de software para converter os seus ficheiros para vídeo DivX.
ACERCA DE DIVX VIDEO-ON-DEMAND: este dispositivo DivX Certified® tem de estar registado para reproduzir filmes DivX Video-on-Demand (VOD) adquiridos. Para obter o seu código de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Aceda a vod.divx.com para obter mais informações sobre como concluir o seu registo.
"DivX Certified® para reproduzir vídeo DivX® em HD até 1080p, incluindo conteúdo premium."
"DivX®, DivX Certified® e os logótipos associados são marcas comerciais da Rovi Corporation ou das suas subsidiárias e são utilizados sob licença."
"Abrangidas por uma ou mais das seguintes patentes dos E.U.A.: 7,295,673; 7,460,668; 7,515,710; 7,519,274"
NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO
Para obter o documento fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de documento aberto, visite http://opensource.lge.com.
Além do documento fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor.
A LG Electronics também irá fornecer-lhe um Código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para opensource@lge.com. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.
INSTRUÇÕES DE SEGURANÇA
- Não coloque a TV nem o controlo remoto nos seguintes ambientes:
Um local exposto à luz direta do sol - Um local com humidade elevada, como p. ex. uma casa de banho - Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor - Próximo de balcões de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo - Uma área exposta à chuva ou ao vento - Próximo de recipientes com água, como p. ex. jarras
Caso contrário, isto poderá provocar um incêndio, choque elétrico, avaria ou deformações no produto.
- Não coloque o produto onde possa ficar exposto ao óleo.
Isto pode provocar perigo de incêndio.
- A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre
operacional e disponível.
- Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira.
Pode sofrer um choque elétrico devido ao excesso de humidade.
- Certifique-se de que liga o cabo de alimentação à corrente de terra. (Exceto dispositivos que não estejam ligados à terra.)
Pode sofrer um choque elétrico ou ferimentos.
Fixe totalmente o cabo de alimentação.
Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incêndio.
- Certifique-se de que o cabo de alimentação não entra em contacto com objetos quentes, como p. ex. um aquecedor.
Isto poderá provocar um incêndio ou risco de choque elétrico.
- Não coloque um objeto pesado ou o produto sobre cabos de alimentação.
Caso contrário, poderá provocar um incêndio ou um choque elétrico.
- Dobre o cabo da antena dentro e fora do edifício para fazer a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque elétrico.
- Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV.
Isto poderá provocar um incêndio ou um choque elétrico.
| • Não ligue demasiados apareiros eletricos num únicos bloco de tomas eletricas.
Casó contrário, isto poderá provocar um incêndio devido ao sobraqueamento. |
| • Não deixe cabir o produits nem deixe que este caia acidentalmente ao ligar apare-
lhos externos.
Casó contrário, poderá provocar ferimentos ou danos do produits. |
| • Mantenha o material dissecador da embalagem ou a película de vinil fora do al-
cance das crianças.
O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental,
deve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais =
proximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a para do alcance das crianças. |
| • Não deixe os seuis filhos treparem ou agarrarem-se à TV.
Casó contrário, a TV pode cabir, provocando ferimentos graves. |
| • Elimine as pilhas usadas com cuidado para evitar que uma ciança as ingira.
Se uma ciança inerir pilhas usadas, leve-a imeditamente a um médico. |
| • Não insira um conductor (tal como uma vareta metalica) numa das extremidades do
cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada
na parede. Não deve muito colocar no cabo de alimentação antes de o lugar ao
terminal de entrada na parede.
Pode sofrer um choque eletrico. (Dependendo do Modelo) |
| • Não coloque nen garde substancias inflamáveis perto do produits.
Existe um risco de explosão ou incêndio devido a um manuseamento negligente
das substancias inflamáveis. |
| • Não deixe cabir objects métlicos como p. ex. moedes, ganchos de cabelo, vare-
tas ou arames para dentro do produits, nem objectos inflamáveis como p. ex. papel
ou fósforos. As crianças tém de prestar uma atençao especial.
Existe o perigo dechoque eletrico, incêndio ou ferimentos. Se deixar cabir um
objecto estranho dentro do produits, desluge o cabo de alimentação e entre em
contacto com o centro de assistência. |
| • Não pulverize água no produits nem o esfregue com uma substança inflamável
(diluente ou benzeno). Se o fazer, poderá dar origem a incêndios ou choques elec-
tricos. |
| • Evite que o produit sofra choques de impactos, a queda de objectos para dentro
do produits, nem bata no ecra com nada.
Pode sofrer ferimentos ou o produits pode ficar danificado. |
| • Nunca toque�新o produits nem na antenna durante um trovão ou relâmpagos.
Pode sofrer um choque eletrico. |
| • Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve
abrir as janelas e garantir uma ventilação sufiente.
Uma falsa pode dar origem a um incêndio ou queimaduras. |
| • Não desmontar, reparar ou modifier o produto sem ajuda de um especialista.
Se o fazer, poderá dar origem a incêndios ouCHOques electrolycicos.
Contacte o centro de assistência para qualquer verificação, calibraçao ou repara-
ção. |
| • Se ocorrer uma das segunte sítuações, deslque o produto imeditamente da
tomada e entre em contacto com o seu service de assistência local.
- O produto sofre umCHOque de impacto
- O produto ficou danIFICado
- Objetos estranhos entraram no produto
- O produto deita fumo ou tem umcheiro estranho
Isto poderá provocar umincôndio ou umchoque electrolycico. |
| • Se não utilizes o produto durante um longo periodo de tempo, deslgue a ficha da
tomada.
A acumulação de pódode provocar umincôndio ouadeterioraçãodo isolamento
pode provocar fugas electrolycicas,choques electrolycicos ouincôndios. |
| • O aparecido não deve ser exposto a gotas ou salpicos e não devem ser colocados
objectos comliquidos, tal como vasos, em cima do aparecido. |
ATENÇÃO
- Instale o produto num local que não está exposto a ondas de rádio.
- Deve garantir uma distância satisfatória entre uma antena exterior e as linhas elétricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque elétrico.
- Não instale o produto em locais como, p. ex., prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.
- Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.
- Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem de parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.
- Deve utilizar exclusivamente acessórios/fixações especializados pelo fabricante.
- Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque elétrico.
- Recomendamos manter uma distância mínima equivalente a 2-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.
- Utilize apenas os tipos de pilhas especificados. Pode provocar danos no controlo remoto.
- Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.
- Certifique-se de que não existem objetos entre o controlo remoto e o respetivo sensor.
- O sinal do controlo remoto pode sofrer perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.
- Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.
| • Não ligue/desluge o produto retirando/colono a ficha da tomada. (Não utilize a ficha elétrica como interruptor.)
Isto poderá provocar danos mecânicos ou Choques elétricos. |
| • Siga as seguições instruções de instalação para fazer o sobreaquecimento do produto.
- A distência entre o produto e a parede deve ser superior a 10 cm.
- Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário).
- Não instale o produto em cima de alcatifas ou almofadas.
- Certifique-se de que ventilação não fica obstruira por uma toalha ou uma cortina.
Casco contrário, isto poderá provocar um incêndio. |
| • Tenha cuidado para nãotocar nas aberturas de ventilação quando assistir a Televisão durante períodos prolongados, uma vez que estascemould aquecer. Istno não acaçaçou等功能amento ou o desemprenho do produits. |
| • Deve verificar periodicamente o cabo do seu aparvelho. Se parescer estar danificado ou deteriorado, deve desligá-lo, deleixar deutilizar o aparvelho e dirigir-sea um职业技能 de assistência autorizado para o substituir por um cabo identico. |
| • Evite acumulação de pô nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio. |
| • Proteja o cabo de alimentação contra danos fisicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atençao às fichas, àstomadaslecricas e ao punto em que o cabo saia do aparvelho. |
| • Não exerça uma pressão forte sobre o painel com uma maior ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos. |
| • Evite tocar no ecra ou manter os dedos em contacto com o ecra durante longos períodos de tempo. Ao fazê-lo pode produzir algois efetitos de distortion temporária-rios no ecra. |
| • Quando limpar o produto e respectivos componentes, desluge primeiro a ficha da tomada e limpe-o com um pano suave. Se exerceruma pressãoforte, pode riscar ou descolorar o aparvelho. Não pulverizeágua nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, alcool, etc., ou outros materiais que possem danIFICAR o produit e o respectivo painel. Caso contrário, isto poderá provocar um incêndio,choqueelectrico ou danos no produits (deformaçao, corrosão ou fracturas). |
| • Se o aparvelho estiver ligado àtomada deparede, este não se deslga da fonte de alimentação CA mesmo que deslgue o aparvelho atraves do interruptor. |
| • Pegue na ficha para deslugar o cabo.
Se os fiosdentro do cabo de alimentação estiverem deslgado, isto poderá provocar um incêndio. |
| • Ao mudar o produto de sitio,deve deslugar primaryo a alimentação. Depois, deslidge os cabos de alimentação, os cabos da antennae todos os cabos de ligation. A TV ou o cabo de alimentaçãopodem fazer danificados, PODendoprovocar um risco de incêndio ou umchoqueelectrico. |
| • Ao desembalar ou mudar o produto de&tio, deve工作的ar em Conjunto com outrapessoa porque o produto é pesado.Caso contrário, poderá provocar ferimentos. |
| • Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projector.O pô acumulado pode provocar avarias mecânicas. |
| • Para reparações,contacta a assistência técnica qualificada. É necessária a reparação se o aparecido sofreu quaisquer danos, tais como danos no cabo de alimentação ou na fichte de ligação, em caso de derrame de liquidos ou queda de objec-tos sobre o aparecido, se este foi exposto à chuva ou humidade, se não funciona correctamente ou se tiver caído ao chão. |
| • Se verifiar que o equipamento está frio, pode ocrrorr um ligeira oscilação quan-do for ligado. Isto é normal, não há nada de errado com o equipamento. |
| • Opainel é um produto de alta TECHNOLOGY com uma resolução de dois milhões a seiis milhões de pixeis. Poderá ver preocupos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produits esteeja avariado nem afecta o desempenho nem a fiabilitadede的商品.
Este fenómeno también pode ocorrore em produits de terreiros e não está direito a uma troca ou a um reembolso. |
| • Opainel pode estarraguma luminosidade ou uma cor differente em função da sua posicao de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se àscharacteristicas do painel. Não tem a ver com o desempenho do produits nem significica uma avariá. |
| • A visualização de uma imagem fixa (p. ex. logólico de um canal, menu no ecran, cena de um jogode video) durante um longo periodo de tempo pode DANIFICAR o ecran, resultando na retenção daimagem, fenómeno está conhecido como fixação da imagem. A garantia do produits não abrangea fixação da imagem.
Para fazer a correccção de este fenómeno, evite visualizar uma imagem fixa no ecran da sua televisão por um periodo de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma).Se vir a TV com uma proporcão de 4:3 por um periodo de tempo prolongado, poderá resultar nafixação da imagem nas margens do painel.
Este fenómeno también pode ocorrore em produits de terreiros e não está direito a uma troca ou a um reembolso. |
| • Som geradoEstalidos: os estalidos que pode ouvir ao ver ou deslugar a TV são gerados pela contracção termoplásica, resultanta da temperatura e da humidade. Este ruido é comum em produits que exijamuma deformação tírmica. Zumbido no circuito eletrico/painel: um circuito de comutatione de alta velocidade, responsavel por fornecer a grande quantida de corrente para colocar um produto emfunçãoamento, gera um ruido de baixo não. Varia em função do produits.
O som que é gerado não afecta o desempinho nen m a fiabilitadede produits. |
NOTA
- A imagem indicada pode diferir da sua TV.
- A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.
- Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.
- Poderão ser adicionadas novas funcionalidades a esta TV no futuro.
- A TV pode ser colocada em modo de espera para reduzir o consumo elétrico. Se não vir televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.
- A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de funcionamento.
PROCEDIMENTO DE INSTALAÇÃO
1 Abra a embalagem e certifique-se de que estão incluídos todos os acessórios. 2 Instale o suporte na TV. 3 Ligue um dispositivo externo à TV.
MONTAGEM E PREPARAÇÃO
Desembalar
Verifique se a caixa do produto contém os itens abaixo descritos. Se faltarem alguns acessórios, contacte o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e dos itens reais.
ATENÇÃO
- Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.
- Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.
- Alguns modelos incluem uma película fina no ecrã e não deve ser removida.
NOTA
- Os itens fornecidos com o produto podem ser diferentes consoante o modelo.
- As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à atualização das funções do produto.
- Para uma ligação otimizada, os cabos HDMI e os dispositivos USB devem ter conectores com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.
*A≤ 10 mm
| Controlo remoto e pilhas
(AAA)
(Consulte a p. 19) | Manual de instruções |
| Suporte do cabo
(Dependendo do Modelo)
(Consulte a p. A-6) | Pano de limpeza
(Dependendo do Modelo)
Utilize este pano para
remove o pô da caixa. |
| Transformador
(Apenas 19/22/26LS35**) (Consulte a p. B-3) | Parafusos do suporte
2 de cada, P4 x 16
(Apenas 19/22LS35**) (Consulte a p. A-3) |
| Parafusos do suporte
2 de cada, M4 x 14
(Apenas 26LS35**) (Consulte a p. A-3) | Parafusos do suporte
4 de cada, P4 x 16
4 de cada, M4 x 14
(Apenas 32LS35**, 42LS345*, 42LS341*, 42LS348*) (Consulte a p. A-3, A-5) |
| Parafusos do suporte
8 de cada, M4 x 20
(Apenas 26/32/42CS46**, 32/42LS340*) (Consulte a p. A-4) | Parafusos do suporte
2 de cada, P4 x 16
4 de cada, M4 x 20
(Apenas 32LS345*, 32LS341*, 32LS348*) (Consulte a p. A-5) |
| Parafuso de suporte
(Apenas 32LS35**, 26/32/42CS46**, 32/42LS34**) (Consulte a p. 16) | Cabo de alimentação |
| Cobertura de proteção
(Apenas 26CS46**) (Consulte a p. A-7) | Cobertura de proteção
(Apenas 32CS46**, 32LS340*) (Consulte a p. A-7) |
| Cobertura de proteção
(Apenas 42CS46**, 42LS340*) (Consulte a p. A-7) | Cobertura de proteção
(Apenas 32LS345*, 32LS341*, 32LS348*) (Consulte a p. A-7) |
| Corpo do suporte/base do suporte
(Apenas 19/22/26LS35**)
(Consulte a p. A-3) |
| Corpo do suporte/base do suporte
(Apenas 32LS35**)
(Consulte a p. A-3) |
| Corpo do suporte/base do suporte
(Apenas 26CS46**)
(Consulte a p. A-4) |
| Corpo do suporte/base do suporte
(Apenas 32/42CS46**, 32/42LS340*)
(Consulte a p. A-4) |
| Corpo do suporte/base do suporte
(Apenas 32LS345*, 32LS341*, 32LS348*)
(Consulte a p. A-5) |
| Corpo do suporte/base do suporte
(Apenas 32LS345*, 42LS341*, 42LS348*)
(Consulte a p. A-5) |
ATENÇÃO
- Guia de instalação do cabo de alimentação
- Se o cabo de alimentação fornecido com a TV for parecido com o da imagem abaixo, certifique-se de que o insere no sentido correto.
TV Cabo de alimentação
Correto Errado
Peças e botões
| Botões | Descrição |
| Tipo A² | Tipo B |
| √^ | ^√ | Percorre os programas gravados. |
| - + | + - | Ajusta o;nivel de volume. |
| OK ⊙ | √ | Seleciona a opçao de menu que está realçada ou confirma uma introdução. |
| SETTINGS | S Acede ao menu inicial ou guardo o que o utilizesor introduziu e sai dos me-nus. | |
| INPUT | √ | Altera a fonte de entrada. |
| / I | ∅ | Liga e desliga a alimentação. |
1 Sensor inteligente - Ajusta a qualidade de imagem e a luminosidade com base no ambiente envolvente. 2 Os botões de tipo A são sensíveis ao toque e podem ser acionados através de um simples toque com o dedo.
Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independente do seu tipo ou tamanho.
ATENÇÃO
- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
- Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.
- Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.
- Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.
- Segure nas partes superior e inferior da TV com firmeza. Certifique-se de que não agarra na parte transparente, nas colunas ou na área da grelha das colunas.
- Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.
- Quando transportar a TV, segure-a conforme a ilustração seguinte.
- Quando transportar a TV, não a exponha a solavancos ou vibração excessiva.
- Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.
Montar numa mesa
1. Levante e incline a TV até esta ficar na posição vertical na mesa.
- Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.
2. Ligue o cabo de alimentação a uma tomada elétrica.
ATENÇÃO
- Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos.
Fixar a TV numa mesa
(Apenas 32LS35**, 26/32/42CS46**, 32/42LS34**) Fixe a TV numa mesa para impedir inclinações para a frente, danos e eventuais ferimentos. Para fixar a TV numa mesa, introduza e aperte o parafuso fornecido na parte de trás do suporte.
AVISO
- Para evitar que a TV caia, instale-a no chão/parede de acordo com as instruções de instalação. Quedas, vibrações ou oscilações da TV podem provocar ferimentos.
Ajustar o ângulo da TV para se adequar à sua perspectiva
(Apenas 32/42CS46* , 32/42LS340) Rode o ecrã 20 graus para a esquerda ou direita e ajuste o ângulo da TV de acordo com a sua preferência.
ATENÇÃO
Ao ajustar o ângulo do produto, tenha cuidado com os dedos. Se os dedos ou as mãos ficarem presos, isto pode provocar ferimentos. Se o produto estiver demasiado inclinado, pode cair e provocar danos ou ferimentos.
Fixar a TV numa parede
(Esta função não está disponível para todos os modelos.)
1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV.
- Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos.
2 Monte os suportes de parede com os parafusos na parede.
Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV.
3 Aperte firmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.
ATENÇÃO
- Não deixe que as crianças trepem ou se pendurem na TV.
NOTA
- Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV.
- Suporte, parafusos e cordões não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor.
Utilizar o sistema de segurança "Kensington"
(Dependendo do Modelo)
O conector do Sistema de segurança Kensington está localizado na parte posterior da TV. Para mais informações sobre a sua instalação e uso, consulte o manual fornecido com o Sistema de segurança Kensington ou visite http://www.kensington.com.
Ligue o cabo do Sistema de segurança Kensington entre a TV e uma mesa.
Montagem numa mesa
Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado.
A LG recomenda que a montagem na parede seja executada por um profissional qualificado.
Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na janela seguinte.
Objetos adquiridos em separado
(Suporte de montagem na parede)
| Modelo | 19/22/26LS35** | 32LS35**, 26/32CS46**, 32LS34** |
| VESA (A x B) | 100 x 100 200 x 100 |
| Parafuso pa- drão | M4 M4 | |
| Número de parafusos | 4 | 4 |
| Suporte de montagem na parede | LSW100B LSW100B |
| Modelo | 42CS46**, 42LS34** |
| VESA (A x B) | 200 x 200 |
| Parafuso pa- drão | M6 |
| Número de parafusos | 4 |
| Suporte de montagem na parede | LSW200BX LSW220BX |
ATENÇÃO
- Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque elétrico.
- Se instalar a TV no teto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves. Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.
- Não aperte demasiado os parafusos, pois isso pode danificar a TV e anular a garantia. Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia.
NOTA
Utilize os parafusos indicados nas especificações para parafusos da norma VESA. - O kit de montagem na parede inclui um manual de instalação e as peças necessárias. - O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local. - O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correto. - Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.
CONTROLO REMOTO
As descrições neste manual baseiam-se nos botões do controlo remoto.
Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades e com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias.
Para remover as pilhas, execute as ações de instalação pela ordem inversa.
ATENÇÃO
- Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.
Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.
| e° ENERGY SAVING | Ajusta a luminosidade do eocr para reduzir o consumo de energia. |
| TV / RAD [1/2] | Seleciona os canais de rádio, televisão e programa DTV. |
| GUIDE | Mostra o manual do programa. |
| INFO ① | Permitte visualizar informações acerca do programa actual e eocr. |
| RATIO | Redimensiona uma imagem. |
| INPUT | Altera a fonte de entrada. |
| LIST | Acede à lista de programas gravados. |
| Q.VIEW | Regressa ao canal visualizzato anteriormente. |
| SETTINGS | Acede aos menus principales. |
| Q.MENU | Acede aos menus<rapidos. |
| Botões de navegacao (cima/baixo/esquerda/direita) | Para percorrer os menus ou as opções. |
| OK | Seleciona menus ou opções e confirmira as introduções doutilizar. |
| > | Regressa ao;nvel anterior. |
| EXIT | Limpa todo o que épresentado no eocr e volta ao modo devisualização de TV. |
| FAV | Acede à lista de canais favoritos. |
| AD | Liga/Desliga a Descrição Àudio. |
| PAGE | Desloca-se para o eocr anteior ou segunte. |
| BOTões coloridos | Estes permitem aceder a funções especialis em algumas dosmenus. ( Vermelho Verde Amarelo Azul) |
| SUBTITLE | Remarca a legenda preferencial no modo digital. |
| Botões de controlo (1,2,3,4) | Controla os menus OS MEUS MÉDIA ouos dispositivos compatíveis com SIMPLINK(USB,SIMPLINK). |
| BOTões DETELEXTO | Estes botões são utilizados para o teletexto. |
COMO UTILIZAR O GUIA DO UTILIZADOR
O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV.
1 Prima SETTINGS para aceder aos menus principais. 2 Prima o botão VERMELHO para aceder ao menu Apoio ao cliente. 3 Utilize os botões de navegação para se deslocar até Guia do Utilizador e prima OK.

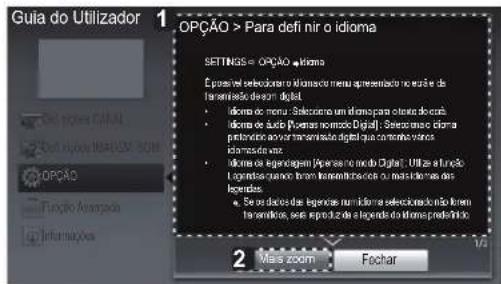

1 Mostra a descrição do menu selecionado. Pode usar / para alternar entre as páginas. 2 Aumenta ou reduz o tamanho do ecrã.
1 Permite selecionar a categoria que pretende. 2 Permite selecionar o item que pretende. Pode utilizar / para alternar entre as páginas. 3 Permite procurar a descrição da função pretendida no índice.
MANUTENÇÃO
Limpar TV
Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho.
ATENÇÃO
- Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada elétrica e todos os outros cabos.
- Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada elétrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente.
Ecrã, estrutura, caixa e suporte
- Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.
- Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco.
ATENÇÃO
- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
- Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou com um objeto afiado, pois isso pode provocar riscos no ecrã e distorções na imagem.
- Não utilize produtos químicos, pois podem danificar o produto.
- Não pulverize líquidos na superfície. A entrada de água na TV pode resultar em incêndios, CHOQUES ELÉTRICOS ou avarias.
Cabo de alimentação
Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.
RESOLUÇÃO DE PROBLEMAS
| Problema Solutação | |
| Não é possivel controlar a TV com o controle remoto. | Verifique o sensor do controle remoto no aparecido e tente novamente. Verifique se há algum obstáculo entre o aparecido e o controle remoto. Verifique se as pilhasalready está boas e correclamente instaladas ( ⊙com ⊙, ⊙com ⊙). |
| Não épresentada nenhuma imagem e não é ouvido nenhum som. | Verifique se o produto está ligado. Verifique se o cabo de alimentação está ligado a uma tomada elétrica. Verifique se há algum problema com a tomada elétrica, ligando outros dispositivos a esta. |
| A TV desiga-se repentinamente. | Verifique as definições do controle de alimentação. A alimentação pode ser sidos interrompida. Verifique se a função Auto sleep está activada na definição Hora. Se a TV estiver ligada sem sinal, está desiga-se automaticamente antes 15 minutos de inactividade. |
MANUAL DO UTILIZADOR
TV LED LCD / TV LCD
Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω).
NOTA
- Utilize um separador de sinal se quiser utilizar mais de 2 TVs.
- Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.
- Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direção correta.
- O cabo da antena e o conversor não são fornecidos.
Ligue a TV a uma antena parabólica a uma tomada de satélite com um cabo RF para satélite (75Ω).
1 Ligue o cabo da antena à porta de entrada da antena da TV. 2 Ligue a ficha do transformador CC à entrada de alimentação da TV. 3 Ligue primeiro o cabo de alimentação ao transformador CC e, em seguida, ligue o cabo de alimentação à tomada elétrica.
CUIDADO
- Certifique-se de que liga a TV ao transformador CC antes de ligar a ficha da TV a uma tomada elétrica.
Transmite os sinais digitais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo HDMI, conforme demonstrado na seguinte ilustração. Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta.
NOTA
- Recomenda-se a utilização da TV com a ligação HDMI para uma melhor qualidade de imagem.
- Utilize o mais recente cabo HDMI™ de alta velocidade com função CEC (Customer Electronics Control).
- Os cabos HDMI™ de alta velocidade foram testados para executar um sinal HD até 1080p e superior.
- Áudio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
- Formato de áudio HDMI suportado: Dolby Digital, PCM (até 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k, DTS não suportado.)
Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com um cabo de componente, conforme demonstrado na seguinte ilustração.
NOTA
- Se os cabos não forem devidamente instalados, poderão fazer uma exibição de imagem a preto e branco ou com cor distorcida.
Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo composto, conforme demonstrado na seguinte ilustração.
Ligue um dispositivo de armazenamento USB, como por exemplo uma memória flash USB, uma unidade de disco rígido externa ou um leitor de cartões de memória USB à TV e aceda ao menu Os Meus Media para utilizar vários tipos de ficheiros multimédia.
Visualizar os serviços encriptados (pagos) no modo de TV digital. Esta função não está disponível em todos os países.
NOTA
- Verifique se o módulo CI está inserido na ranhura de cartão PCMCIA no sentido correto. Se o módulo não estiver inserido corretamente, pode danificar a TV e a ranhura de cartões PCMCIA.
Transmite os sinais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo Euro Scart, conforme demonstrado na ilustração seguinte. Para obter imagens com varrimento progressivo, não se esqueça de utilizar o cabo Euro Scart.
Os dispositivos externos disponíveis são: recetores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos.
NOTA
- A ligação do dispositivo externo pode ser diferente da do modelo.
- Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
- Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.
- Consulte o manual do equipamento externo sobre instruções de estrutura.
- Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.
- No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de atualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar boa.
- No modo PC, algumas definições de resolução podem não funcionar corretamente, dependendo da placa gráfica.
