BEDIENUNGSANLEITUNG 32LS345S LG
*B≤ 18mm
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.
INHALTSVERZEICHNIS
3 LIZENZEN 3 ANMERKUNG ZU OPEN SOURCE-SOFTWARE 4 SICHERHEITSHINWEISE 10 INSTALLATIONSVERFAHREN 10 MONTAGE UND VORBEREITUNG 10 Auspacken 14 Gehäuse und Bedienelemente 15 Anheben und Bewegen des TV-Gerätes 16 Montage auf einem Tisch 18 Wandmontage 19 FERNBEDIENUNG 20 DAS BENUTZERHANDBUCH VERWENDEN
21 WARTUNG
21 Reinigung des TV-Gerätes 21 - Bildschirm, Rahmen, Gehäuse und Standfuß 21 - Gehäuse und Standfuß 21 FEHLERBEHEBUNG
WARNUNG
- Bei Nichtbeachtung drohen schwere Verletzungen, Unfälle und Tod.
VORSICHT
- Bei Nichtbeachtung drohen leichte Verletzungen oder eine Beschädigung des Produkts.
HINWEIS
Der Hinweis hilft Ihnen dabei, das Produkt zu verstehen und sicher zu benutzen. Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie den Hinweistext aufmerksam durch.
LIZENZEN
Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.
Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“ und das Doppel-D-Symbol sind Marken der Firma Dolby Laboratories.
HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.
Über DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. Dieses Gerät ist offiziell DivX Certified® zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum Konvertieren von Dateien in das DivX-Format finden Sie unter divx.com.
Über DIVX VIDEO-ON-DEMAND: Dieses DivX Certified Gerät muss registriert werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü des Geräts den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie Ihre Registrierung abschließen, finden Sie unter vod.divx.com.
DivX Certified® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich Premium-Inhalten.
DivX®, DivX Certified® sowie die entsprechenden Logos sind Marken der Rovi Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.
Geschützt durch eines oder mehrere der folgenden US-Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274
ANMERKUNG ZU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschluss sowie Urheberrechtshinweise zum Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
SICHERHEITSHINWEISE
Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch.
WARNUNG
- Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf:
- Unter direkter Sonneneinstrahlung
- In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer
- In der Nähe von Hitzequellen, wie z. B. Öfen und anderen hitzerzeugenden Geräten
- In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht Dampf oder Öl ausgesetzt sein kann
- In Bereichen, die Regen oder Wind ausgesetzt sind
- In der Nähe von Behältern mit Wasser, wie z. B. Vasen
Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.
Schützen Sie das Gerät vor Staub.
Es besteht Brandgefahr.
- Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein.
- Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab bzw. befreien Sie ihn von Staub.
Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags.
- Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.)
Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tödlichen Stromschlags.
- Das Stromkabel muss vollständig in die Steckdose eingesteckt werden. Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahr.
- Das Stromkabel darf nicht mit heißen Gegenständen wie einem Heizkörper in Berührung kommen.
Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen.
- Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das Stromkabel.
Andernfalls kann es zu Bränden und Stromschlägen kommen.
- Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich des Gebäudes so, dass kein Regen hereinfließen kann.
Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag führen.
- Falls das TV-Gerät an der Wand montiert wird, achten Sie darauf, dass es nicht an den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt wird.
Andernfalls besteht die Gefahr von Bränden oder Stromschlägen.
| Schließen Sie nicht zu viele Elektrogeräte an einer einzeln Steckdose an. Andernfalls kann es aufgrund von Überhitzung zu Bränden kommt. |
| Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen. Andernfalls können Verletzungen verursicht oder das Gerät beschädigt werden. |
| Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen herbeiführen und die Person ins nachste Krankenhaus bringen. Außer dem bereits Erstickungsgefahr durch die Vinyl-Verpackung. Bewahren Sie sie außerhalb der Reichweite von Kindern auf. |
| Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hangen oder daran hochklettern. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgeru-fen werden können. |
| Leere Batterien müssen sicheren entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat, sofort einen Arzt aufsuchen. |
| Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand (wie einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie es mit der Steckdose verbunden ha-ben. Es besteht die Gefahr eines tõdlichen Stromschlags. (Abhängig vom Modell) |
| Bringen Sie keine entflammbaren Stoffe in die Höhe des Gerätes. Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht Explosionsges-fahr. |
| Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder Streichhölzer in das Gerät gelan-gen. Achten Sie insbesondere auf Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegen-stand in das Gerät gelangt,ziehen Sie das Stromkabel, und wenden Sie sich an den Kundendienst. |
| Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzünd-lichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung. Es besteht Strom-schlag- und Brandgefahr. |
| Setzen Sie das Produkt keinen Schlügen und Stößen aus. Sorgen Sie damit, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht Verletzungsgefahr. Außen dem kann das Produkt beschädigt werden. |
| Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters. Es besteht die Gefahr eines tõdlichen Stromschags. |
| Im Falle eines Gasastritts berühren Sie keinesfalls die Steckdose. Öffnen Sie zum Lüften die Fenster. Durch Funken konnen ein Brand oder Verbrennungen hervorgerufen werden. |
- Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren oder verändern.
Es besteht Stromschlag- und Brandgefahr.
Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kundendienst.
- Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung.
Das Gerät wurde einer Erschütterung ausgesetzt.
Das Gerät wurde beschädigt.
Fremdkörper sind in das Gerät gelangt.
Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen. Dies kann Brand oder Stromschlag verursachen.
- Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere Zeit nicht verwendet wird.
Wenn das Gerät verstaubt ist, besteht Brandgefahr. Ein Verschleiß der Isolation kann zu Kriechverlust, Stromschlag oder Brand führen.
- Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen), auf dem Gerät ab.
VORSICHT
- Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.
- Der Abstand zwischen einer Außenantenne und Stromleitungen muss groß genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die Antenne herunterfällt.
Andernfalls besteht die Gefahr von Stromschlägen.
- Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberflächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder auf denen das Produkt keinen sicheren Halt hat.
Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können.
- Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen werden können.

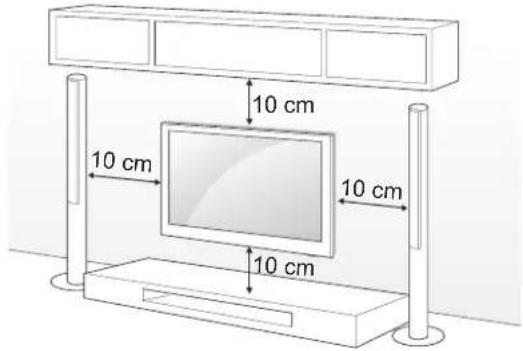

- Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung (optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.
- Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
- Konsultieren Sie bei der Installation der Antenne eine qualifizierte Fachkraft.
Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen.
- Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis 7-Fachen der Bildschirmdiagonale entspricht.
Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen.
- Verwenden Sie nur den angegebenen Batterietyp.
Andernfalls könnte die Fernbedienung beschädigt werden.
- Alte und neue Batterien können nicht zusammen verwendet werden.
Andernfalls könnten die Batterien überhitzen und auslaufen.
- Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem Sensor befinden.
- Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall den Raum.
- Achten Sie beim Anschluss von externen Geräten, wie z. B. Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind.
Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen am Gerät verursacht werden können.
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Schalte | Schalte |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterian | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des Kriterien |
| Sollungen des Kriterien | Sollungen des KITER |
| Sollungen des KITER | Sollungen des KITER |
| Sollungen des KITER | Sollungen des KITER |
| Sollungen des KITER | Sollungen des KITER |
| Sollungen des KITER | Sollungen des KITER |
| Sollungen des KITER | Sollungen des KITER |
| Sollungen des KITER | Sollungen des KITER |
| Sollungen des KITER | Sollingen des KITER |
| Sollungen des KITER | Sollingen des KITER |
| Sollungen des KITER | Sollingen des KITER |
| Sollungen des KITER | Sollingen des KITER |
| Sollungen des KITER | Sollingen des KITER |
| Sollungen des KITER | Sollingen des KITER |
| Sollungen des KITER | Sollingen des KITER. |
| Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt werden.
Andernfalls kann es zu Verletzungen kommt. |
| Wenden Sie sich einmal im Jahr an den Kundendienst, damit die innenliegenden Bauteile des Produkts fachgerecht gereinigt werden.
Angesammelter Staub kann mechanische Fehler verursachen. |
| Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter.
Bitte setzen Sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker defect sind, wenn Flüssigkeit über das Gerät gegosen wurde oder Gegenstände in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, wenn das Gerät nicht ordnungsgemäß Funktioniert oder wenn das Gerät fallen gelassen wurde. |
| Wenn sich das Gerät kalt anfuhlt, kann es beim Einschalten zu einem kurzen Flimmern kommt. Das ist normal und kein Fehler des Gerätes. |
| Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von zwei bis sechs Millionen Pixel. Unter Umständen sind winziges Schwarze Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Höhe auf dem Bildschirm zu sehen.
Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt nicht die Leistung und Zuverlässigkeit des Gerätes.
These Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt. |
| Je nach ihrer Betrachtungsposition (von rechts, links, oben, unter) sind Helligkeit und Farben auf dem Bildschirm möglichweise unterschiedlich.
These Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zurückzuführen. Es stehen in keinem Zusammenhang mit der Leistung des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion. |
| Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines Videospíels) über einen längeren Zeitaum kann der Bildschirm beschädigt werden, und das Bild wird eingebrannt. Das Einbrennen von Bildern wird bei thisem Gerät nicht von der Garantie gedeckt.
Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehbildschirm über einen längeren Zeitaum (2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fernsehgeräten).
Wird das Format über einen längeren Zeitaum auf 4:3 eingestellt, kann es an den Rändern des Bildschirms zum Einbrennen kommt.
These Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt. |
| Erzeugtes Geräusch
"Knacken": Das beim Fernsehen oder Ausschalten des Gerätes zu horende Knacken wird durch Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursicht. Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreisbruppen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für den Betrieb des Geräts bereitsstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach Gerät anders.
Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes. |
HINWEIS
- Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
- Das OSD-Menü (am Bildschirm angezeigte Menü) Ihres TV-Gerätes kann sich leicht von dem in dieser Handbuch unterschieden. Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
- Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.
- Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
- Der Stromverbrauch des eingeschalteten TV-Geräts kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird.
INSTALLATIONSVERFAHREN
1. Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind. 2. Befestigen Sie den Standfuß am TV-Gerät. 3. Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät.
VORSICHT
- Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.
- Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
- Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf.
HINWEIS
Die im Lieferumfang enthaltenen Artikel sind modellabhängig. - Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten. - Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.
*A≤ 10 mm
*B ≤ 18 mm
| Fernbedienung und Bat-terien (AAA)(Siehe S. 19) | Benutzerhandbuch |
| Kabelhalter(Abhängig vom Modell)(Siehe S. A-6) | Reinigungstuch(Abhängig vom Modell)Verwenden Sie these, umdas Gehäuse zu entstauben. |
| Netzgerät(Nur 19/22/26LS35**) (Siehe S. B-3) | Schrauben für Standfuß2 Stk., P4 x 16(Nur 19/22LS35**) (Siehe S. A-3) |
| Schrauben für Standfuß2 Stk., M4 x 14(Nur 26LS35**) (Siehe S. A-3) | Schrauben für Standfuß4 Stk., P4 x 164 Stk., M4 x 14(Nur 32LS35**, 42LS345*,42LS341*, 42LS348*) (Siehe S. A-3, A-5) |
| Schrauben für Standfuß8 Stk., M4 x 20(Nur 26/32/42CS46**,32/42LS340*) (Siehe S. A-4) | Schrauben für Standfuß2 Stk., P4 x 164 Stk., M4 x 20(Nur 32LS345*, 32LS341*,32LS348*) (Siehe S. A-5) |
| Schraube für Tischmon-tage(Nur 32LS35**,26/32/42CS46**,32/42LS34**) (Siehe S. 16) | Stromkabel |
| Schutzabdeckung(Nur 26CS46**) (Siehe S. A-7) | Schutzabdeckung(Nur 32CS46**, 32LS340*) (Siehe S. A-7) |
| Schutzabdeckung(Nur 42CS46**, 42LS340*) (Siehe S. A-7) | Schutzabdeckung(Nur 32LS345*, 32LS341*,32LS348*) (Siehe S. A-7) |
Standkörper / Ständerplatte
- Installationsanleitung für Netzkabel
- Wenn das mit dem TV-Gerät mitgelieferte Netzkabel wie unten abgebildet aussieht, stellen Sie sicher, dass es in der richtigen Richtung eingesteckt wird.
TV-Stromkabel
Falsch Richtig
Gehäuse und Bedienelemente
| Tasten | Beschreibung |
| Option A2 | Option B |
| ✓ | ✓ | Navigiert durch die gespeicherten Programme. |
| - + | + - | Regelt die Lautstärke. |
| OK | ✓ | Wählt die markierte Menüoption aus oder bestätigt eine Eingabe. |
| SETTINGS S Öffnet und schließ das Hauptmenü und speichert ihre Eingaben. |
| INPUT | ✓ | Ändert die Eingangsquelle. |
| / I | ◎ | Schaltet den Strom ein und aus. |
1 Intelligente Sensoren – Einstellung der Bildqualität und Helligkeit entsprechend der Umgebungsbedingungen. 2 Alle Tasten der Option lassen sich durch eine einfache Berührung mit dem Finger bedienen.

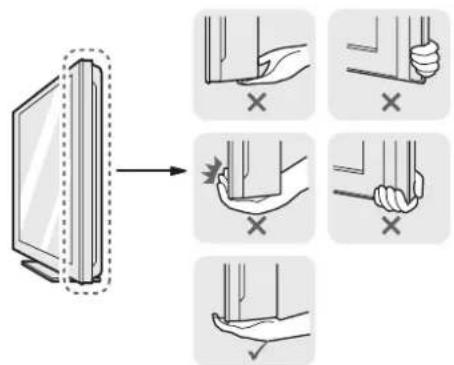

Anheben und Bewegen des TV-Gerätes
Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Größe zu gewährleisten.
VORSICHT
- Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.
- Es wird empfohlen, das TV-Gerät im Originalkarton oder in der Originalverpackung zu bewegen bzw. zu transportieren.
- Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
- Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschädigungen zu vermeiden.
- Halten Sie das TV-Gerät oben und unten am Rahmen gut fest. Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder am Lautsprechergrill fest.
Große TV-Geräte sollen stets von mindestens 2 Personen transportiert werden. - Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.
- Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
- Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
Montage auf einem Tisch
1. Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position.
- Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.
2. Schließen Sie das Stromkabel an eine Steckdose an.
VORSICHT
- Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen kann.
Befestigen des TV-Gerätes an einem Tisch
(Nur 32LS35 , 26/32/42CS46 , 32/42LS34**)
Befestigen Sie das TV-Gerät an einem Tisch, um ein Kippen nach vorne, Beschädigungen und Verletzungsgefahr zu verhindern.
Um das TV-Gerät an einem Tisch zu montieren, führen Sie die mitgelieferte Schraube an der Rückseite des Standfußes ein und ziehen Sie sie fest.
WARNUNG
Um ein Umkippen des TV-Gerätes
zu verhindern, sollte es den Installationsanweisungen entsprechend sicher am Boden bzw. an der Wand befestigt werden. Beim Umkippen, Rütteln oder Schaukeln des TV-Gerätes besteht Verletzungsgefahr.
Einstellen des Fernsehgerätes für einen optimalen Blickwinkel
(Nur 32/42CS46**, 32/42LS340*)
Drehen Sie das TV-Gerät um 20 Grad nach links oder rechts und stellen Sie den Blickwinkel optimal ein.
VORSICHT
- Wenn Sie das Produkt auf den optimalen Winkel einstellen, achten Sie darauf, dass Sie Ihre Finger nicht einklemmen. Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfallen und beschädigt werden bzw. Verletzungen verursachen.
Befestigen des TV-Gerätes an einer Wand
(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)
1. Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben an der Rückseite des TV-Gerätes ein und befestigen Sie sie.
- Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.
2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand.
Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.
VORSICHT
- Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen.
HINWEIS
- Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.
- Halterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.
Verwendung des Kensington-Sicherheitssystems
(Abhängig vom Modell)
Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des TV-Gerätes. Weitere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com.
Schließen Sie das Kabel des Kensington-Sicherheitssystems am TV-Gerät und an einem Tisch an.
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualifizierten Fachkraft nach. LG empfiehlt, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird.
Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden.
Separat zu beziehen (Wandmontagehalterung)
| Modell | 19/22/26LS35** | 32LS35**, 26/32CS46**, 32LS34** |
| VESA (A x B) | 100 x 100 200 x 100 |
| Standard schraube | M4 M4 | |
| Anzahl Schrauben | 4 | 4 |
| Wandmontage-halterung | LSW100B LSW100B |
| Modell | 42CS46**, 42LS34** |
| VESA (A x B) | 200 x 200 |
| Standard schraube | M6 |
| Anzahl Schrauben | 4 |
| Wandmontage-halterung | LSW200BX LSW220BX |
VORSICHT
Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr. - Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlöschen Ihrer Garantie führen könnte. - Verwenden Sie die Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäße Nutzung oder die Verwendung von ungeeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.
HINWEIS
- Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführt sind.
- Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile. Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohändler. Die Schraubenlänge hängt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge. Weitere Informationen können Sie dem im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen.
FERNBEDIENUNG
Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung.
Lesen Sie dieses Handbuch aufmerksam durch, und verwenden Sie das TV-Gerät bestimmungsgemäß.
Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die - und -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.
VORSICHT
- Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.
| e® ENERGYVORINGCHIRM | helligkeit an, um den Stromverbrauch zu senken. |
| TV/RAD®Wählt Radio | , TV- und DTV-Programme. |
| GUIDE | Öffnet den Programmführung. |
| INFO ①Anzeige von Informationen zum aktuellen Programm und Bildschirm. |
| ®RATIO | Ändert die Bildgroße/-format |
| ®INADRiert die Eingangssquelle. |
| LIST | Zum Zugriff auf die List der gespeicherten Programme. |
| Q.VIEW | Kehrt zurück zum vorherigen Programm. |
| SETTINGS | Öffnen der Hauptmenü. |
| Q.MENU | Öffnet die Schnellmenü. |
| Navigationstaten (nach oben/nach unter/nach links/nach rechts) | Navigiert durch Menü und Einstellungen. |
| OK® | Wählt Menü oder Einstellungen und speichert ihre Eingabe. |
| ®Zurück zur vorherigen Ebene. |
| EXIT® | Ausblenden der Bildschirmmenü und Zurückkehren zum TV-Bild. |
| FAV | Zugriff auf die List der Lieblingskanäle. |
| AD Schaltet die Audiobeschreibung ein oder aus. |
| PAGE® | Wechselt zum vorherigen oder{nachsten Bildschirm |
| ®Farbstaten | Öffnen Sonderfunktionen in manchen Menü. (Rot, Grün, Gelb, Blau) |
| SUBTITLE | Ruft den bevorzugten Untertitel im digitalen Modus auf. |
| Steuerungstaten (®,®, II, «, ») | Steuerung der Menü von „MEINE MEDIEN" oder SIMPLINK-kompatibler Geräte (USB, SIMPLINK). |
| TELETEXT-Tasten | Diese Tasten werden für Teletext verwendet. |

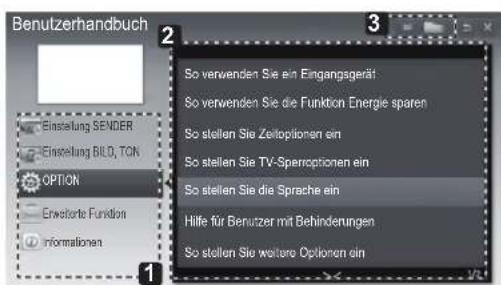

DAS BENUTZERHANDBUCH VERWENDEN
Im Benutzerhandbuch erhalten Sie auf einfache Weise detaillierte Informationen zum TV-Gerät.
1 Öffnen Sie die Hauptmenüs mit der Taste SETTINGS. 2 Drücken Sie die ROTE Taste, um zu den Kundendienst-Menüs zu gelangen. 3 Drücken Sie die Navigationstasten, um zum Benutzerhandbuch zu gelangen, und drücken Sie OK.
1 Zeigt die Beschreibung des ausgewählten Menüs an. Navigieren Sie mit / zwischen den Seiten. 2 Vergrößert oder verkleinert den Bildschirm.
1 Hier können Sie Ihre gewünschte Kategorie auswählen. 2 Hier können Sie das gewünschte Element auswählen. Navigieren Sie mit / zwischen den Seiten. 3 Ermöglicht das Blättern durch die Beschreibung Ihrer gewünschten Funktion aus dem Index.
WARTUNG
Reinigung des TV-Gerätes
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer.
VORSICHT
- Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose.
- Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
- Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.
- Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend mit einem trockenen Tuch trocken.
VORSICHT
- Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte. Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
- Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen könnten.
- Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen.
Gehäuse und Standfuß
Entfernen Sie Staub oder leichte Verschmutzungen am Gehäuse mit einem trockenen, sauberen und weichen Tuch.
FEHLERBEHEBUNG
| Problem Mögliche Lösung |
| Das TV-Gerät reagiert nicht auf die Fernbedienung. | ·Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.
·Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet.
·Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden (⊕ auf⊕, ⊙ auf ⊙). |
| Weder Bild noch Ton wird ausgegeben. | ·Prüfen Sie, ob das Gerät eingeschaltet ist.
·Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
·Prüfen Sie, ob die Steckdose ordnungsgemäß Funktioniert, indem Sie andere Geräte einstecken. |
| Das TV-Gerät schaltet sich plötzlich ab. | ·Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.
·Prüfen Sie, ob in den Zeiteinstellungen automaticisches Abschalten aktiviert ist.
·Wenn kein Signal besteht, bzwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab. |
*B≤ 18mm
A≤ 10mm
B≤ 18mm
*B≤ 18mm
*B≤ 18mm
Schließen Sie das TV-Gerät mit einem Antennenkabel (75 Ω) an eine Wandantennenbuchse an.
HINWEIS
- Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter.
- Ist das Bild schlecht, installieren Sie einen Signalverstärker, um die Bildqualität zu verbessern.
- Wenn die Bildqualität bei angeschlossener Antenne schlecht ist, richten Sie die Antenne richtig aus.
- Antennenkabel und Verstärker sind nicht im Lieferumfang enthalten.
Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an eine Satellitenschüssel oder an eine SAT-Wandsteckdose an.
1. Schließen Sie das Antennenkabel an den Antenneneingangsanschluss am TV-Gerät an. 2. Schließen Sie den Niederspannungsstecker des Netzteils an die Niederspannungseingangsbuchse des TV-Gerätes an. 3. Verbinden Sie das Stromkabel zuerst mit dem Netzgerät und stecken Sie es anschließend in die Wandsteckdose.
ACHTUNG
- Stellen Sie sicher, dass das TV-Gerät mit dem Netzgerät verbunden ist, bevor Sie das Stromkabel des TV-Gerätes mit der Wandsteckdose verbinden.
Übertragen Sie digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät.
Wählen Sie zum Anschließen einen beliebigen HDMI-Eingang. Es ist egal, welchen HDMI-Eingang Sie wählen.
HINWEIS
- Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des TV-Gerätes zu verwenden.
- Verwenden Sie das neueste Hochgeschwindigkeits-HDMI™-Kabel mit CEC-Funktion (Customer Electronics Control).
- High-Speed-HDMI™-Kabel sind für die Übertragung von HD-Signalen bis zu 1080p und höher getestet.
- Unterstützter DTV-Ton: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
- Unterstütztes HDMI-Audioformat: Dolby Digital, PCM (bis zu 192 kHz, 32k/44.1k/48k/88k/96k/176k/192k). DTS wird nicht unterstützt.
Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe eines Komponentenkabels mit dem TV-Gerät.
HINWEIS
- Wenn Kabel falsch angeschlossen werden, kann dies dazu führen, dass ein Bild in Schwarz-Weiß oder in verzerrten Farben erscheint.
Überträgt analoge Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Composite-Kabels mit dem TV-Gerät.
Schließen Sie ein USB-Speichergerät wie einen USB-Flash-Speicher, eine externe Festplatte oder einen USB-Kartenleser für Speicherkarten an das TV-Gerät an, und greifen Sie auf das Menü „Meine Medien“ zu, um verschiedene Multimedia-Dateien zu verwenden.
Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TV-Modus an. Diese Funktion ist in einigen Ländern nicht verfügbar.
HINWEIS
- Überprüfen Sie, ob das CI/CI+ Modul richtig herum in den PCMCIA-Kartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz beschädigt werden.
Französisch
Überträgt Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Euro-Scart-Kabels mit dem TV-Gerät. Verwenden Sie das Euro-Scart-Kabel, um Bilder im Vollbildmodus anzuzeigen.
| AusgangstypAktuellerEingangsmodus | AV1(TV-Ausgang1) |
| Digital-TV Digital-TV | |
| Analog-TV, AV | Analog-TVComponent |
|
| HDMI |
1 TV-Ausgang: Ausgang für analoge und digitale Fernsehsignale.
HINWEIS
- Das Euro-Scart-Kabel muss signaltechnisch abgeschirmt sein.
Französisch
Verbinden Sie verschiedene externe Geräte mit dem TV-Gerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie dem Handbuch des jeweiligen Gerätes. Verfügbare externe Geräte sind: HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB-Speichergeräte, PCs, Spielkonsolen und weitere externe Geräte.
HINWEIS
- Der Anschluss für externe Geräte kann von Modell zu Modell unterschiedlich sein.
- Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät.
- Wenn Sie eine Fernsehsendung über DVD-Player oder Videorekorder aufnehmen, vergewissern Sie sich, dass das TV-Gerät über das Eingangskabel für das TV-Signal mit dem DVD-Player oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnehmen Sie dem Handbuch des verbundenen Gerätes.
- Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes.
- Wenn Sie eine Spielekonsole mit dem TV-Gerät verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel.
- Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen auftritt, stellen Sie den PC auf eine andere Auflösung ein, ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im Menü „BILD" an, bis das Bild optimal ist.
- Abhängig von der Grafikkarte funktionieren im PC-Modus einige Auflösungseinstellungen möglicherweise nicht ordnungsgemäß.
