ZFCX17X - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa aspirante/filtrante
Marca	Zanussi
Modelo	ZFCX17X
Alimentação	220-240 V, 50 Hz
Potência da iluminação	LED 4 W (E14, Ø37 mm)
Número de velocidades	3
Tipo de filtro de gordura	Lavável (a cada 2 meses)
Tipo de filtro de carvão	Substituível (a cada 4 meses)
Modo de evacuação	Aspirante (externo) ou filtrante (reciclagem)
Distância mínima do fogão	65 cm
Tipo de comando	Botões de pressão (4 teclas)
Limpeza recomendada	Pano macio, detergente neutro
Proteção contra choques elétricos	Aterramento necessário
Segurança infantil	Uso supervisionado a partir de 8 anos
Reparabilidade	Peças de reposição originais via serviço autorizado

Perguntas frequentes - ZFCX17X ZANUSSI

Como instalar a coifa ZFCX17X na versão aspirante?

Para uma instalação aspirante, conecte o tubo de evacuação a uma saÃda externa. Siga as instruções do manual de instalação fornecido. A distância mÃnima entre o fogão e a coifa deve ser de 65 cm.

Com que frequência devo limpar os filtros de gordura?

Os filtros de gordura devem ser limpos pelo menos a cada 2 meses. Você pode lavá-los à mão com detergente neutro ou na máquina de lavar louça.

Quando substituir o filtro de carvão?

O filtro de carvão ativado não é lavável e deve ser substituÃdo a cada 4 meses, ou mais frequentemente em caso de uso intenso.

Como trocar a lâmpada LED da coifa?

Desconecte a coifa, deixe a lâmpada esfriar e substitua por uma lâmpada LED tipo CANDLE LED 4W, 220-240V, E14, Ø37 mm (código ILCOS D: DRBB/F-4-220-240-E14-37/100).

Quais são as instruções de segurança importantes?

Não flameje sob a coifa. Supervisione as crianças. Use apenas os parafusos fornecidos. Garanta boa ventilação. Não use limpador a vapor ou produtos abrasivos.

O que fazer se a coifa não funcionar após a instalação?

Verifique a alimentação elétrica e se a tomada está corretamente conectada. Consulte o manual para as conexões. Se o problema persistir, contate um serviço autorizado.

Posso usar a coifa sem o filtro de carvão?

Na versão aspirante (evacuação externa), o filtro de carvão não é necessário. Na versão filtrante (reciclagem), o filtro de carvão é indispensável para purificar o ar.

Como limpar a superfÃcie da coifa?

Use um pano macio com detergente neutro. Nunca use limpador a vapor, água pulverizada, produtos abrasivos ou raspadores metálicos.

A coifa é adequada para pessoas com deficiência?

O aparelho pode ser usado por pessoas com capacidades reduzidas sob supervisão ou após instrução. Crianças menores de 8 anos não devem usá-lo sem supervisão.

Como descartar a coifa no fim da vida útil?

Não jogue a coifa no lixo doméstico. Desconecte-a, corte o cabo de alimentação e deposite-a em um centro de reciclagem autorizado para resÃduos elétricos.

MANUAL DE UTILIZADOR ZFCX17X ZANUSSI

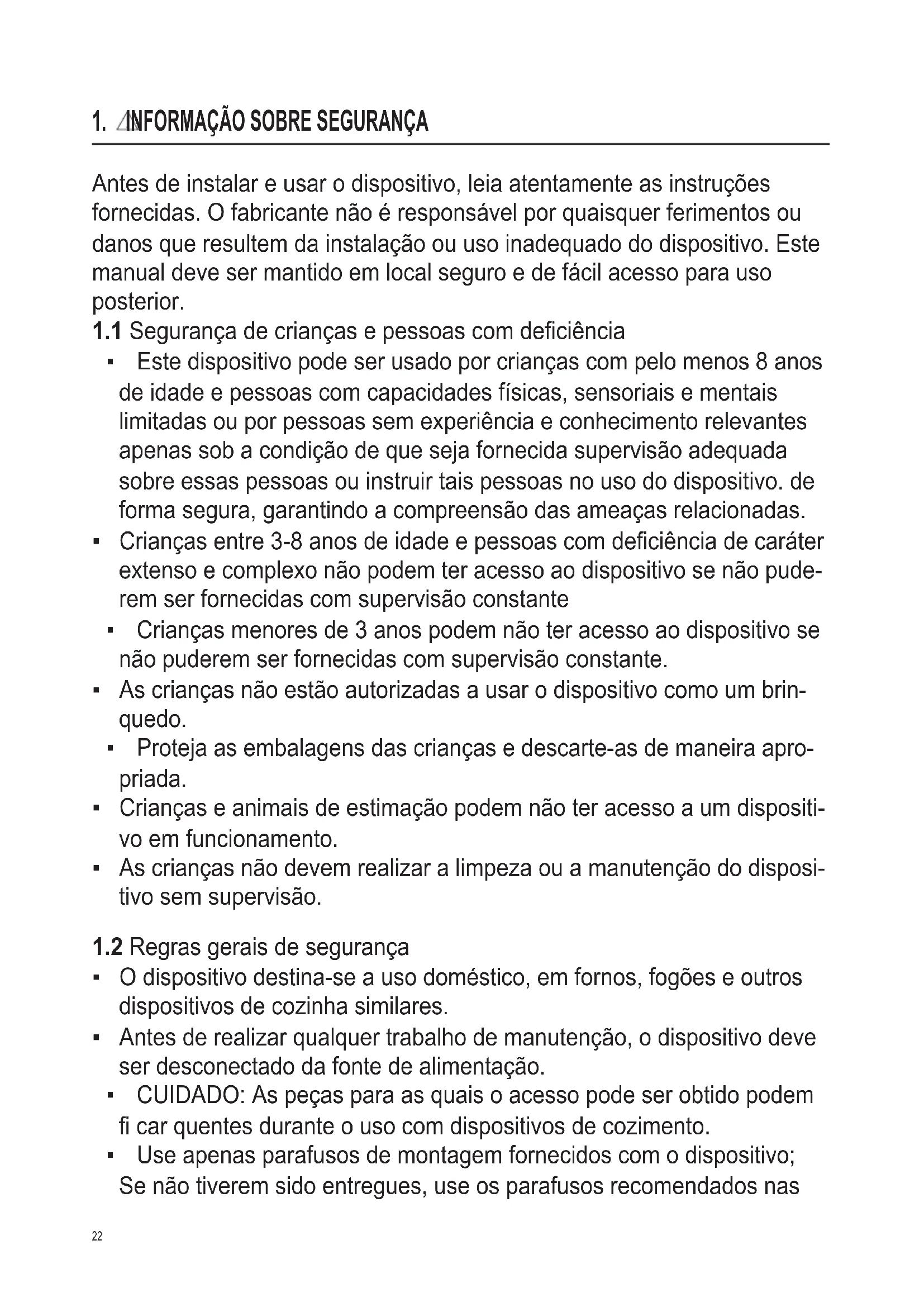

PT Livro de instruções para utilização 22

Antes de instalar e usar o dispositivo, leia atentamente as instruções fornecidas. O fabricante não é responsável por quaisquer ferimentos ou danos que resultem da instalação ou uso inadequado do dispositivo. Este manual deve ser mantido em local seguro e de fácil acesso para uso posterior.

1.1 Segurança de crianças e pessoas com deficiência

- Este dispositivo pode ser usado por crianças com pelo menos 8 anos de idade e pessoas com capacidades físicas, sensoriais e mentais limitadas ou por pessoas sem experiência e conhecimento relevantes apenas sob a condição de que seja fornecida supervisão adequada sobre essas pessoas ou instruir tais pessoas no uso do dispositivo. de forma segura, garantindo a compreensão das ameaças relacionadas.

- Crianças entre 3-8 anos de idade e pessoas com deficiência de caráter extenso e complexo não podem ter acesso ao dispositivo se não pude- rem ser fornecidas com supervisão constante

- Crianças menores de 3 anos podem não ter acesso ao dispositivo se não puderem ser fornecidas com supervisão constante.

- As crianças não estão autorizadas a usar o dispositivo como um brinquedo.

- Proteja as embalagens das crianças e descarte-as de maneira apropriada.

- Crianças e animais de estimação podem não ter acesso a um dispositivo em funcionamento.

- As crianças não devem realizar a limpeza ou a manutenção do dispositivo sem supervisão.

1.2 Regras gerais de segurança

- O dispositivo destina-se a uso doméstico, em fornos, fogões e outros dispositivos de cozinha similares.

- Antes de realizar qualquer trabalho de manutenção, o dispositivo deve ser desconectado da fonte de alimentação.

- CUIDADO: As peças para as quais o acesso pode ser obtido podem fi car quentes durante o uso com dispositivos de cozimento.

- Use apenas parafusos de montagem fornecidos com o dispositivo; Se não tiverem sido entregues, use os parafusos recomendados nas

instruções de instalação.

• Não use adesivos para fixar o dispositivo.
• A distância mínima entre a superfície das placas vitrocerâmicas em que os utensílios de cozinha estão localizados e a parte inferior do dispositivo deve ser de 65 cm, salvo indicação em contrário nas instruções de instalação. Se uma distância maior tiver sido especifici cada nas instruções de instalação das placas vitrocerâmicas, isso deve ser levado em consideração.

- A descarga de ar de exaustão deve ser preparada de acordo com as leis locais aplicáveis

• Na sala onde o dispositivo está instalado, deve-se fornecer uma boa ventilação para evitar o risco de refluxo para a sala de gases indesejados de dispositivos que queimam gás ou outros combustíveis, incluindo fogo aberto.
• Certifique-se de que as aberturas de ventilação não estão bloqueadas e de que o ar absorvido pelo dispositivo não é fornecido a um tubo utilizado para remover o fumo e vapor de outros dispositivos (sistema de aquecimento central, termosulfónicos, aquecedores de água, etc.).
• Quando o dispositivo é usado com outros dispositivos, o vácuo máximo gerado na sala não deve exceder 0,04 mbar.
• Tenha cuidado para não danificar o cabo de alimentação. Para substituir um cabo de força danificado, entre em contato com nosso centro de serviço autorizado ou eletricista.

- Se o dispositivo estiver conectado diretamente a uma fonte de energia, a instalação elétrica deve estar equipada com um secionador que permita que o dispositivo seja completamente desconectado da fonte de alimentação. A desconexão completa deve atender às condições especificadas para sobretensões da categoria III. O dispositivo utilizado para desconexão deve ser conectado por meio de fi ação permanente, de acordo com os princípios de fazer conexões com fi o.

• Não flambar sob o dispositivo.
• Não use o dispositivo para remover materiais e vapores de substâncias perigosas ou explosivas.
• O dispositivo deve ser limpo regularmente para evitar a deterioração do material da superfície.

- O dispositivo deve ser limpo regularmente com um pano macio.

- Não use o limpador a vapor, spray de água, limpadores abrasivos ou

raspadores metálicos afi ados para limpar a superfície do dispositivo. Use apenas detergentes neutros.

• Limpe regularmente os filtros de gordura (mínimo a cada 2 meses) e remova a graxa do dispositivo para evitar riscos de incêndio.
• Use um pano ou escova para limpar o interior do dispositivo.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA! Risco de ferimentos, choque elétrico, queimaduras ou danos ao dispositivo.

• A instalação do dispositivo só pode ser realizada por uma pessoa qualifi cada.
• Não instale ou use um dispositivo danificado.
• Siga as instruções de instalação fornecidas com o dispositivo.
• Devido ao grande peso do dispositivo, tenha sempre cuidado ao movê-lo. Use sempre luvas de proteção e calçados completos e resistentes.
• Antes de instalar o dispositivo, remova todas as embalagens, etiquetas e película protetora.
• Não ventile o ar através da abertura da parede, a menos que o orifício tenha sido projetado para essa fi nalidade.

2.2 Conexão elétrica

ADVERTÊNCIA! Risco de incêndio e choque elétrico.

• A conexão elétrica deve ser feita por um eletricista qualifi cado.
• Certifique-se de que as especificações na placa de identifi cação estejam de acordo com as características da fonte de alimentação.
• Se o símbolo (☐) não estiver impresso na placa de identifi cação, o dispositivo deve estar aterrado.
• Utilize sempre uma tomada devidamente instalada e totalmente isolada.
• Não deixe o cabo de alimentação pendurado.
• Não use adaptadores ou cabos de extensão multibillion.
• Se a tomada de energia estiver solta, não conecte o dispositivo.
• Não desconecte o dispositivo puxando-o pelo cabo de alimentação. Sempre puxe o plugue.
• A proteção contra choque elétrico de partes energizadas e peças isoladas deve ser montada de tal maneira que não possa ser desmontada sem ferramentas.
• Certifique-se de que o dispositivo esteja instalado corretamente. Um cabo de força solto e

incorreto pode causar o sobreaquecimento dos contatos.

- Conecte o dispositivo somente após a instalação. Certifi que-se de que a fonte de energia esteja disponível após a instalação.

2.3 Uso

ADVERTÊNCIA! Risco de ferimentos, queima duras e choque elétrico.

• O dispositivo destina-se apenas a cozinhar. Não use o dispositivo para fi ns diferentes dos especificados.
• Não altere a especificação do dispositivo.
• Não opere o dispositivo com as mãos molhadas ou em contato com a água.
• Utilize apenas acessórios fornecidos com o dispositivo.
• Durante o cozimento e a fritura, gorduras e óleos não devem entrar em contato com chamas ou objetos quentes.
• Não use grades elétricas vazias.
• Não use o dispositivo como base
• para armazenar outros itens.
• Não use lupas, óculos ou outros dispositivos ópticos similares para olhar diretamente para a fonte de luz do dispositivo.

2.4 Manutenção

• Para reparar o dispositivo, entre em contato com um centro de serviço autorizado.
• Use apenas peças de reposição originais.

2.5 Utilização

• ADVERTÊNCIA! Risco de lesão ou sufocação.
• Para obter informações sobre o descarte correto do dispositivo, entre em contato com as autoridades locais.
• Desconecte o dispositivo da fonte de energia.
• Corte o cabo de alimentação perto do corpo do dispositivo e descarte-o.

3. MANUTENÇÃO

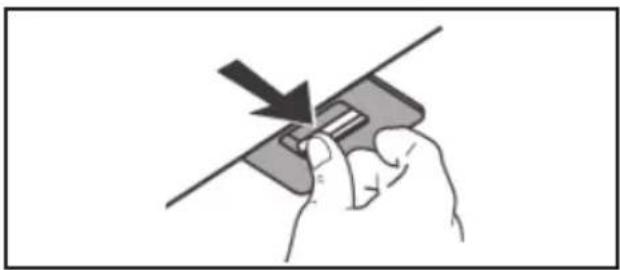

Limpar o fi Itros antigordura pelo menos cada 2 meses para evitar riscos de incêndio, em relação à utilização.

Lavar com detergente neutro à mão ou na maquina de lavar loiça. Caso a lavagem seja efectuada na máquina de lavar loiça, uma eventual perda de cor não compromete de forma alguma o funcionamento dos fi Itros.

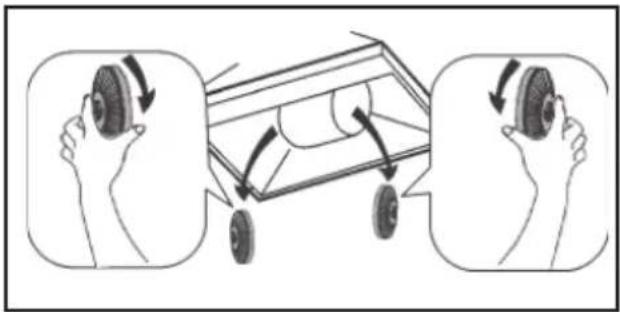

O fi Itro de carvão não é passível de limpeza nem renovação e deve ser substituído aproximadamente a cada 4 meses de uso ou, no caso de uso particularmente intensivo, com mais frequência.

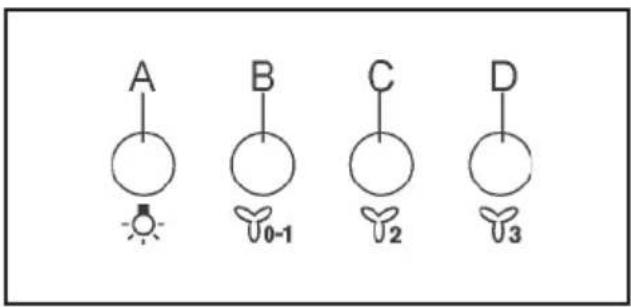

Botão A = interruptor da luz.

Botão B = interruptor ON/OFF motor primeira velocidade.

Botão C = interruptor segunda velocidade.

Botão D = interruptor terceira velocidade.

5. MÉTODOS DE INSTALAÇÃO

FILTRANTE OU ASPIRANTE ?

O exaustor pode ser na versão fi Itrante ou na versão aspirante. Decidir desde o início o tipo de instalação.

Para uma maior efi ciência, aconselhamos a instalação do exaustor na versão aspirante (se possível).

Versão aspirante

O exaustor limpa o ar e expulsa-o para o exterior através de uma condutas de exaustãor.

Versão fi Itrante

O exaustor limpa o ar que volta a entrar limpo no local.

6. ILUMINAÇÃO

O depurador deve ser desligado da fonte de alimentação.

Atenção! Antes de tocar as lâmpadas, certifi-se de que as mesmas esfriaram.

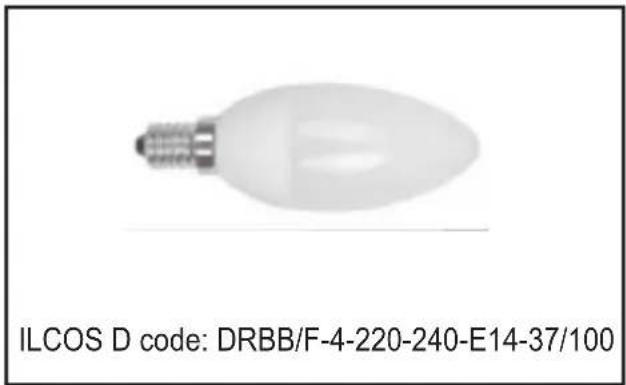

Substitua por lâmpadas do mesmo tipo

(CANDLE LED 4W, 220-240V, E14, ø37mm).

Os materiais com o símbolo devem ser reciclados.

Para submeter os materiais de embalagem à reciclagem devem ser colocados em recipientes de resíduos preparados. Resíduos de equipamentos elétricos e eletrônicos devem ser reciclados para ajudar a proteger o meio ambiente e a saúde huma-

na. Dispositivos com o símbolo não devem ser descartados com o lixo doméstico.

O produto deve ser enviado para uma estação de tratamento de resíduos local ou entrar em contato com as autoridades locais.
