ZFCX17X - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube (Abluft/Umluft)
Marke	Zanussi
Modell	ZFCX17X
Stromversorgung	220-240 V, 50 Hz
Leistung der Beleuchtung	LED 4 W (E14, Ø37 mm)
Anzahl der Geschwindigkeitsstufen	3
Typ des Fettfilters	Waschbar (alle 2 Monate)
Typ des Kohlefilters	Austauschbar (alle 4 Monate)
Abluftmodus	Abluft (nach außen) oder Umluft (Recycling)
Mindestabstand zum Kochfeld	65 cm
Bedienungsart	Druckknöpfe (4 Tasten)
Empfohlene Reinigung	Weiches Tuch, neutrales Reinigungsmittel
Schutz gegen elektrischen Schlag	Erdung erforderlich
Kindersicherheit	Nutzung unter Aufsicht ab 8 Jahren
Reparierbarkeit	Originalersatzteile über autorisierten Service

Häufig gestellte Fragen - ZFCX17X ZANUSSI

Wie installiere ich die Dunstabzugshaube ZFCX17X in der Abluftversion?

Für eine Abluftinstallation schließen Sie den Abluftschlauch an einen Außenauslass an. Befolgen Sie die Anweisungen in der mitgelieferten Installationsanleitung. Der Mindestabstand zwischen Kochfeld und Dunstabzugshaube muss 65 cm betragen.

Wie oft muss ich die Fettfilter reinigen?

Die Fettfilter müssen mindestens alle 2 Monate gereinigt werden. Sie können sie von Hand mit einem neutralen Reinigungsmittel oder in der Spülmaschine waschen.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden.

Wie wechsle ich die LED-Lampe der Dunstabzugshaube?

Trennen Sie die Dunstabzugshaube vom Stromnetz, lassen Sie die Lampe abkühlen, und ersetzen Sie sie durch eine LED-Lampe vom Typ CANDLE LED 4W, 220-240V, E14, Ø37 mm (ILCOS D-Code: DRBB/F-4-220-240-E14-37/100).

Was sind die wichtigen Sicherheitshinweise?

Flambieren Sie nicht unter der Dunstabzugshaube. Beaufsichtigen Sie Kinder. Verwenden Sie nur die mitgelieferten Schrauben. Sorgen Sie für ausreichende Belüftung. Verwenden Sie keinen Dampfreiniger oder Scheuermittel.

Was tun, wenn die Dunstabzugshaube nach der Installation nicht funktioniert?

Überprüfen Sie die Stromversorgung und ob der Stecker richtig eingesteckt ist. Konsultieren Sie die Anleitung zu den Anschlüssen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Kann ich die Dunstabzugshaube ohne Kohlefilter verwenden?

In der Abluftversion (Abluft nach außen) ist kein Kohlefilter erforderlich. In der Umluftversion (Recycling) ist der Kohlefilter zur Luftreinigung unerlässlich.

Wie reinige ich die Oberfläche der Dunstabzugshaube?

Verwenden Sie ein weiches Tuch mit einem neutralen Reinigungsmittel. Verwenden Sie niemals einen Dampfreiniger, Sprühwasser, Scheuermittel oder Metallkratzer.

Ist die Dunstabzugshaube für Menschen mit Behinderungen geeignet?

Das Gerät kann von Personen mit eingeschränkten Fähigkeiten unter Aufsicht oder nach Anweisung verwendet werden. Kinder unter 8 Jahren dürfen es nicht ohne Beaufsichtigung benutzen.

Wie entsorge ich die Dunstabzugshaube am Ende ihrer Lebensdauer?

Entsorgen Sie die Dunstabzugshaube nicht mit dem Hausmüll. Trennen Sie sie vom Netz, schneiden Sie das Netzkabel ab und geben Sie sie bei einer zugelassenen Recyclingstelle für Elektroschrott ab.

BEDIENUNGSANLEITUNG ZFCX17X ZANUSSI

DE Gebrauchsanleitung 6

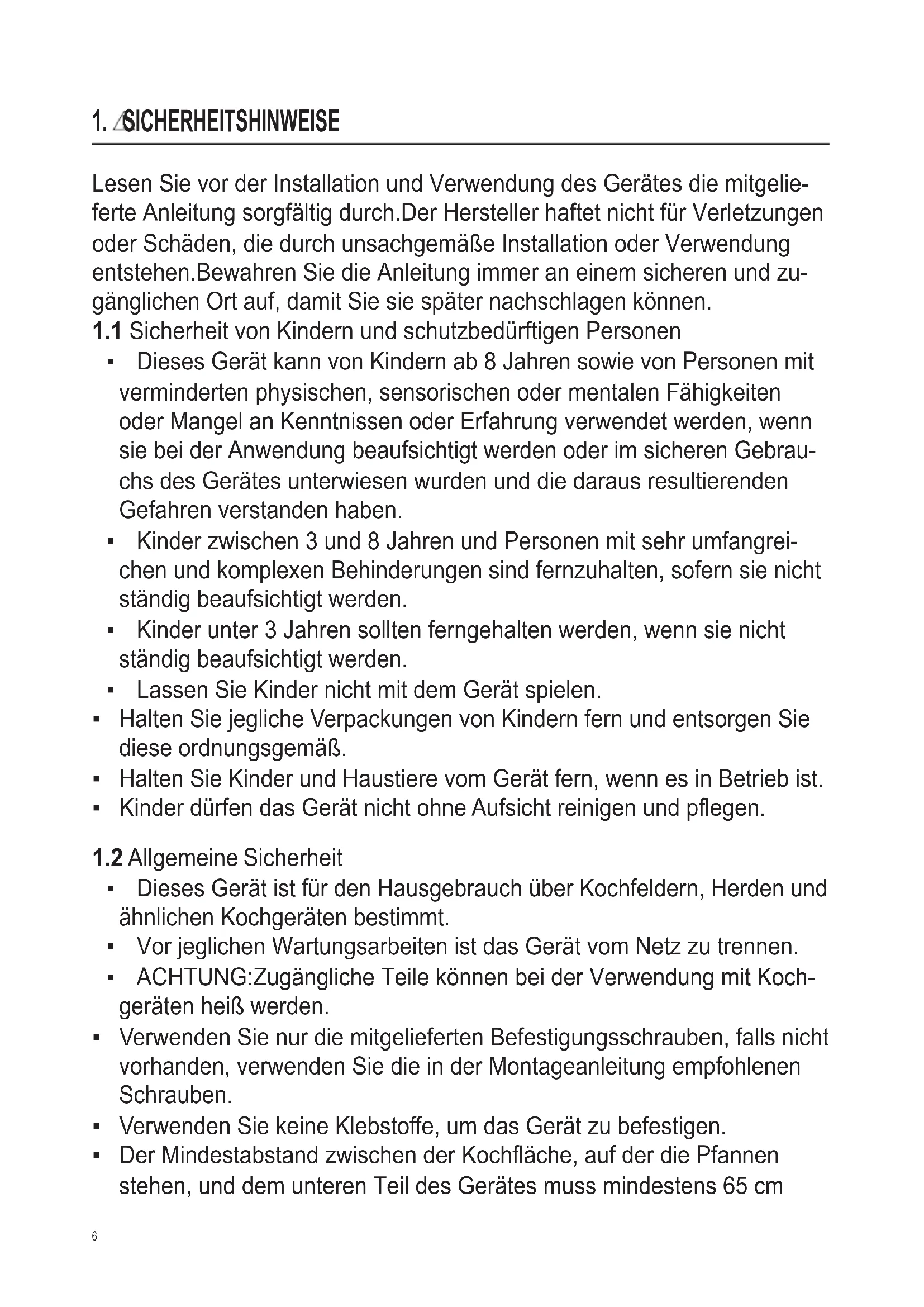

Lesen Sie vor der Installation und Verwendung des Gerätes die mitgelieferte Anleitung sorgfältig durch. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Installation oder Verwendung entstehen. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort auf, damit Sie sie später nachschlagen können.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Kenntnissen oder Erfahrung verwendet werden, wenn sie bei der Anwendung beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit sehr umfangreichen und komplexen Behinderungen sind fernzuhalten, sofern sie nicht ständig beaufsichtigt werden.
• Kinder unter 3 Jahren sollten ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie jegliche Verpackungen von Kindern fern und entsorgen Sie diese ordnungsgemäß.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb ist.
• Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und pflegen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist für den Hausgebrauch über Kochfeldern, Herden und ähnlichen Kochgeräten bestimmt.
• Vor jeglichen Wartungsarbeiten ist das Gerät vom Netz zu trennen.
• ACHTUNG: Zugängliche Teile können bei der Verwendung mit Kochgeräten heiß werden.

- Verwenden Sie nur die mitgelieferten Befestigungsschrauben, falls nicht vorhanden, verwenden Sie die in der Montageanleitung empfohlenen Schrauben.

• Verwenden Sie keine Klebstoffe, um das Gerät zu befestigen.
• Der Mindestabstand zwischen der Kochfläche, auf der die Pfannen stehen, und dem unteren Teil des Gerätes muss mindestens 65 cm

betragen, sofern in der Montageanleitung nichts anderes angegeben ist. Wenn in der Einbauanleitung der Kochfläche ein größerer Abstand angegeben ist, muss dieser berücksichtigt werden.

- Die Ableitung der Luft muss den Vorschriften der örtlichen Behörden entsprechen.

- Sorgen Sie für eine gute Belüftung des Raumes, in dem das Gerät installiert ist, um den Rückfluss von unerwünschten Gasen aus Geräten, die Gas oder andere Brennstoffe verbrennen, einschließlich offener Brände, in den Raum zu vermeiden.

- Stellen Sie sicher, dass die Lüftungsöffnungen nicht verstopft sind und die vom Gerät gesammelte Luft nicht in einen Kanal geleitet wird, in dem Rauch und Dampf aus anderen Geräten (Zentralheizungen, Thermosiphons, Warmwasserbereiter usw.) abgeführt werden.

- Wenn das Gerät zusammen mit anderen Geräten betrieben wird, sollte das im Raum erzeugte maximale Vakuum 0,04 mbar nicht überschreiten.

- Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Wenden Sie sich an unsere autorisierte Servicestelle oder einen Elektriker, um ein beschädigtes Netzkabel auszutauschen.

- Wird das Gerät direkt an die Stromversorgung angeschlossen, muss die elektrische Installation mit einer Trennvorrichtung ausgestattet sein, die es ermöglicht, das Gerät allpolig vom Netz zu trennen. Die vollständige Abschaltung muss den Bedingungen der Überspannungskategorie III entsprechen. Die Trennvorrichtungen müssen gemäß den Verkabelungsregeln in die feste Verkabelung eingebaut werden.

- Nicht unter dem Gerät flambieren.

- Nicht zum Absaugen von gefährlichen oder explosiven Stoffen und Dämpfen verwenden.

- Reinigen Sie das Gerät regelmäßig, um den Verschleiß des Oberflächenmaterials zu vermeiden.

- Reinigen Sie das Gerät regelmäßig mit einem weichen Tuch.

- Verwenden Sie keinen Dampfreiniger, Wasserstrahl, starke Scheuermittel oder scharfe Metallabstreifer, um die Oberfläche des Gerätes zu reinigen. Nur neutrale Reinigungsmittel verwenden.

- Fettfilter regelmäßig (mindestens alle 2 Monate) reinigen und Fettablagerungen aus dem Gerät entfernen, um die Brandgefahr zu vermeiden.

- Reinigen Sie das Innere des Gerätes mit einem Tuch oder einer Bürste.

2. SICHERHEITSANLEITUNG

2.1 Installation

WARNUNG! Verletzungsgefahr, Stromschlag,

Verbrennungen oder Schäden am Gerät.

• Dieses Gerät darf nur von einer qualifizierten Person installiert werden.
• Installieren oder verwenden Sie kein beschädigtes Gerät.
• Befolgen Sie die mit dem Gerät gelieferten Installationsanweisungen.
• Seien Sie immer vorsichtig, wenn Sie das Gerät bewegen, da es schwer ist. Verwenden Sie immer Schutzhandschuhe und geschlossenes Schuhwerk.
• Entfernen Sie vor der Installation des Gerätes die gesamte Verpackung, alle Etiketten und die Schutzfolie.
• Die Abluft nicht in einen Wandhohlraum einbauen, es sei denn, der Hohlraum ist für diesen Zweck vorgesehen.

2.2 Elektrischer Anschluss

WARNUNG! Brandgefahr und elektrische

Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden.
• Stellen Sie sicher, dass die Parameter auf dem Typenschild mit den elektrischen Werten der Netzspannung kompatibel sind.
• Ist das Symbol (☐) nicht auf dem Typenschild aufgedruckt, muss das Gerät geerdet werden.
• Verwenden Sie immer eine korrekt installierte Schutzkontaktsteckdose.

- Lassen Sie keine Verwickelungen der Stromkabel zu.

- Verwenden Sie keine Multistecker-Adapter und Verlängerungskabel.

- Wenn die Netzsteckdose lose ist, schließen Sie den Netzstecker nicht an.

- Ziehen Sie nicht am Netzkabel, um das Gerät vom Stromnetz zu trennen. Ziehen Sie immer den Netzstecker.

- Der Stromschlagschutz von spannungsführenden und isolierten Teilen muss so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden kann.

- Stellen Sie sicher, dass das Gerät korrekt installiert ist. Lose und falsche Stromkabel können das Terminal zu heiß werden lassen.

- Schließen Sie das Gerät am Ende der Installation an. Stellen Sie sicher, dass nach der Installation Zugang zum Stromnetz besteht.

2.3 Verwendung

WARNUNG! Verletzungsgefahr, Verbrennung- und Stromschlaggefahr.

• Dieses Gerät ist nur zu Kochzwecken bestimmt. Verwenden Sie dieses Gerät nicht für andere Zwecke.
• Ändern Sie nicht die Spezifikation dieses Gerätes.
• Betreiben Sie das Gerät nicht mit nassen Händen oder bei Kontakt mit Wasser.
• Verwenden Sie nur das mit dem Gerät mitgelieferte Zubehör.
• Halten Sie beim Kochen und Braten Flammen oder erhitzte Gegenstände von Fetten und Ölen fern.
• Keine unbedeckten elektrischen Gitter verwenden.
• Verwenden Sie das Gerät nicht als
• Ablagefläche.
• Verwenden Sie keine Lupen, Ferngläser oder ähnliche optische Geräte, um direkt auf die Beleuchtung des Gerätes zu schauen.

2.4 Service

• Um das Gerät zu reparieren, wenden Sie sich bitte an ein Autorisiertes Service-Center.
• Verwenden Sie nur Original-Ersatzteile.

2.5 Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

Kontaktieren Sie Ihre Stadtverwaltung für

• Kontaktieren Sie Ihre Stadtverwaltung für
• Informationen zur korrekten Entsorgung des Gerätes.
• Trennen Sie das Gerät vom Netz.
• Schneiden Sie das Netzkabel nahe am Gerät ab und entsorgen Sie es.

3. WARTUNG

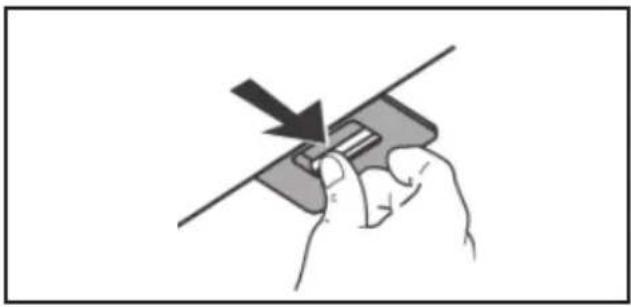

Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, in Bezug auf die Verwendung.

Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

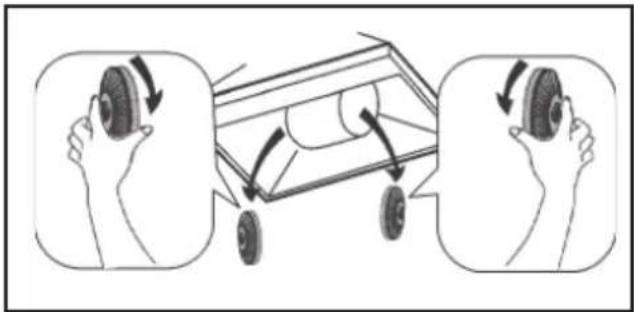

Aktivierter Holzkohlefilter eignet sich nicht zur Reinigung und kann nicht erneuert werden und muss ungefähr jede 4 Monate bzw. öfter bei besonders intensivem Betrieb gewechselt werden.

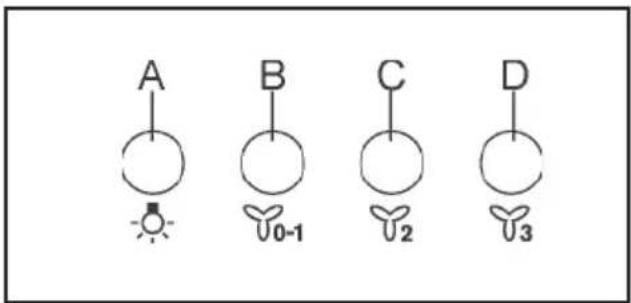

Taste A: Lichtschalter.

Taste B: Zündschalter Motor ON/OFF bei der I. Geschwindigkeit.

Taste C: Schalter II. Geschwindigkeit.

Taste D: Schalter III. Geschwindigkeit.

5. INSTALLATIONSMETHODEN

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion).

Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie

über eine Abluftleitung nach außen ab.

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

6. BELEUCHTUNG

Die Haube ist von der Stromversorgung abzuschalten.

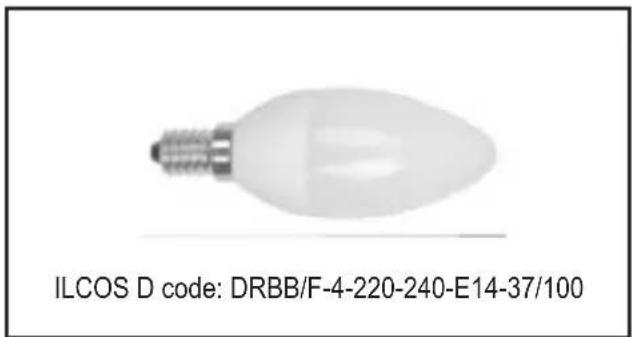

⚠ Warnung! Vor dem Berühren der Birnen muss man sich vergewissern, ob sie abgekühlt sind. Gegen Lampen des gleichen Typs austauschen (CANDLE LED 4W, 220-240V, E14, ø37mm).

7. ANGABEN ZUM UMWELTSCHUTZ

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in die entsprechenden Tonnen, um diese dem Recycling zuzuführen. Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit durch das Recycling von Elektro- und Elektronik-Altgeräten bei.

Entsorgen Sie die mit dem Symbol gekennzeichneten Geräte nicht zusammen mit dem Hausmüll.

Bringen Sie das Produkt zu Ihrer örtlichen Recycling-Stelle zurück oder wenden Sie sich an Ihr Gemeindeamt.

2.5 Abfallentsorgung

WARNUNG! Gefahr von Verletzung oder Erstickung.

FILTER ODER SIEB?

Der Digestor kann entweder als Sieb oder als Filter ausgeführt sein. Den Typ wählen Sie bitte vor der Installation.
