Produkta veids	Sūkšanas/filtrēšanas tvaika nosūcējs
Zīmols	Zanussi
Modelis	ZFCX17X
Barošana	220-240 V, 50 Hz
Apgaismojuma jauda	LED 4 W (E14, Ø37 mm)
Ātrumu skaits	3
Tauku filtra tips	Mazgājams (ik pēc 2 mēnešiem)
Ogles filtra tips	Nomaināms (ik pēc 4 mēnešiem)
Izvadīšanas režīms	Izsūknēšana (ārējais) vai filtrēšana (recirkulācija)
Minimālais attālums līdz plīts virsmai	65 cm
Vadības veids	Spiedpogas (4 taustiņi)
Ieteicamā tīrīšana	Mīksta drāna, neitrāls mazgāšanas līdzeklis
Aizsardzība pret elektrošoku	Nepieciešama zemēšana
Bērnu drošība	Uzraudzīta lietošana no 8 gadu vecuma
Remontējamība	Oriģinālās rezerves daļas caur pilnvarotu servisu

Bieži uzdotie jautājumi - ZFCX17X ZANUSSI

Kā uzstādīt tvaika nosūcēju ZFCX17X izsūknēšanas versijā?

Izsūknēšanas uzstādīšanai pievienojiet izplūdes cauruli ārējai izejai. Ievērojiet pievienotajā uzstādīšanas instrukcijā sniegtos norādījumus. Minimālajam attālumam starp plīts virsmu un tvaika nosūcēju jābūt 65 cm.

Cik bieži man jātīra tauku filtri?

Tauku filtri jātīra vismaz reizi 2 mēnešos. Tos var mazgāt ar rokām ar neitrālu mazgāšanas līdzekli vai trauku mazgājamajā mašīnā.

Kad nomainīt ogles filtru?

Aktīvās ogles filtrs nav mazgājams un jānomaina ik pēc 4 mēnešiem, vai biežāk, ja to intensīvi lieto.

Kā nomainīt tvaika nosūcēja LED spuldzi?

Atvienojiet tvaika nosūcēju, ļaujiet spuldzei atdzist, pēc tam nomainiet to ar LED spuldzi tipa CANDLE LED 4W, 220-240V, E14, Ø37 mm (ILCOS D kods: DRBB/F-4-220-240-E14-37/100).

Kādi ir svarīgi drošības norādījumi?

Ne liesmojiet zem tvaika nosūcēja. Uzraugiet bērnus. Izmantojiet tikai komplektācijā iekļautās skrūves. Nodrošiniet labu ventilāciju. Neizmantojiet tvaika tīrītāju vai abrazīvus līdzekļus.

Ko darīt, ja pēc uzstādīšanas tvaika nosūcējs nedarbojas?

Pārbaudiet elektrisko barošanu un vai kontaktligzda ir pareizi pievienota. Skatiet instrukcijā savienojumus. Ja problēma turpinās, sazinieties ar pilnvarotu servisu.

Vai es varu izmantot tvaika nosūcēju bez ogles filtra?

Izsūknēšanas versijā (ārējā izvade) ogles filtrs nav nepieciešams. Filtrēšanas versijā (recirkulācija) ogles filtrs ir nepieciešams, lai attīrītu gaisu.

Kā tīrīt tvaika nosūcēja virsmu?

Izmantojiet mīkstu drānu ar neitrālu mazgāšanas līdzekli. Nekad neizmantojiet tvaika tīrītāju, smidzinātu ūdeni, abrazīvus līdzekļus vai metāla skrāpjus.

Vai tvaika nosūcējs ir piemērots personām ar invaliditāti?

Ierīci var lietot personas ar samazinātām spējām uzraudzībā vai pēc norādījumu saņemšanas. Bērni līdz 8 gadu vecumam nedrīkst to lietot bez uzraudzības.

Kā utilizēt tvaika nosūcēju pēc tā kalpošanas laika beigām?

Neizmest tvaika nosūcēju kopā ar sadzīves atkritumiem. Atvienojiet to, nogrieziet barošanas kabeli un nogādājiet to pilnvarotā elektrisko atkritumu pārstrādes centrā.

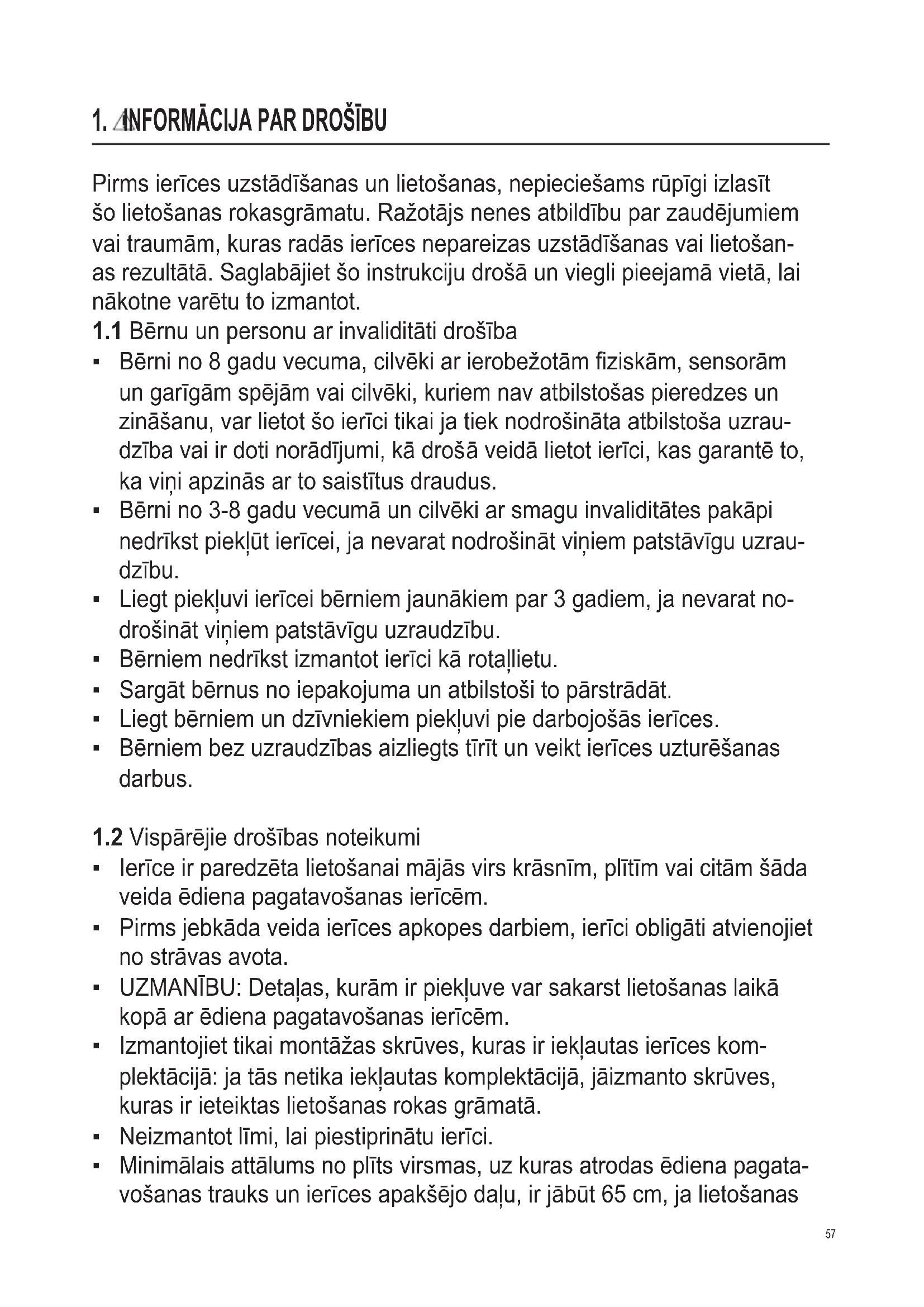

LIETOŠANAS INSTRUKCIJA ZFCX17X ZANUSSI

LV Lietošanas pamācība 57

Pirms ierīces uzstādīšanas un lietošanas, nepieciešams rūpīgi izlasīt šo lietošanas rokasgrāmatu. Ražotājs nenes atbildību par zaudējumiem vai traumām, kuras radās ierīces nepareizas uzstādīšanas vai lietošanas rezultātā. Saglabājiet šo instrukciju drošā un viegli pieejamā vietā, lai nākotnē varētu to izmantot.

1.1 Bērnu un personu ar invaliditāti drošība

• Bērni no 8 gadu vecuma, cilvēki ar ierobežotām fiziskām, sensorām un garīgām spējām vai cilvēki, kuriem nav atbilstošas pieredzes un zināšanu, var lietot šo ierīci tikai ja tiek nodrošināta atbilstoša uzraudzība vai ir doti norādījumi, kā drošā veidā lietot ierīci, kas garantē to, ka viņi apzinās ar to saistītus draudus.
• Bērni no 3-8 gadu vecumā un cilvēki ar smagu invaliditātes pakāpi nedrīkst piekļūt ierīcei, ja nevarat nodrošināt viņiem patstāvīgu uzraudzību.
• Liegt piekļuvi ierīcei bērniem jaunākiem par 3 gadiem, ja nevarat nodrošināt viņiem patstāvīgu uzraudzību.
• Bērniem nedrīkst izmantot ierīci kā rotaļlietu.
• Sargāt bērnus no iepakojuma un atbilstoši to pārstrādāt.
• Liegt bērniem un dzīvniekiem piekļuvi pie darbojošās ierīces.
• Bērniem bez uzraudzības aizliegts tīrīt un veikt ierīces uzturēšanas darbus.

1.2 Vispārējie drošības noteikumi

• Ierīce ir paredzēta lietošanai mājās virs krāsnīm, plītīm vai citām šāda veida ēdiena pagatavošanas ierīcēm.
• Pirms jebkāda veida ierīces apkopes darbiem, ierīci obligāti atvienojiet no strāvas avota.
• UZMANĪBU: Detaļas, kurām ir piekļuve var sakarst lietošanas laikā kopā ar ēdiena pagatavošanas ierīcēm.
• Izmantojiet tikai montāžas skrūves, kuras ir iekļautas ierīces komplektācijā: ja tās netika iekļautas komplektācijā, jāizmanto skrūves, kuras ir ieteiktas lietošanas rokas grāmatā.
• Neizmantot līmi, lai piestiprinātu ierīci.
• Minimālais attālums no plīts virsmas, uz kuras atrodas ēdiena pagatavošanas trauks, un ierīces apakšējo daļu ir jābūt 65 cm, ja lietošanas

rokasgrāmatā nav noteikts savādāk. Ja plīts virsmas uzstādīšanas rokasgrāmatā ir noteikta lielāka distance, tā ir jāievēro.

• Gaisa nosūces instalācija ir jāierīko saskaņā ar vietējās likumdošanas normām.
• Telpā, kurā ierīce ir uzstādīta, nepieciešams nodrošināt labu ventilāciju, lai izvairītos no atgāžu, kas rodas gāzes iekārtu vai cita veida kurināmā sadegšanas procesā, ieskaitot atklātu uguni, ieplūšanas atpakaļ telpā.
• Pārliecinieties, ka ventilācijas atveres nav bloķētas un gaiss, ko iesūc ierīce, netiek novadīts citu dūmu un tvaika ierīču novades sistēmās (piem., centrālās apkures, ūdens sildītāji utt.).
• Ja ierīce strādā ar citām ierīcēm, telpā radītais maksimālais vakuums nedrīkst pārsniegt 0,04 mbar.
• Jāuzmanās, lai nesabojātu strāvas vadu. Lai nomainītu bojāto strāvas padeves vadu, nepieciešams sazināties ar mūsu autorizētu servisa centru vai elektriķi.
• Ja ierīce ir pieslēgta tieši strāvas avotam, elektroinstalācijai ir jābūt aprīkotai ar novadītāju, kurš ļauj pilnībā atslēgt ierīci no strāvas avota. Pilnīgai atvienošanai ir jāatbilst III kategorijas pārsprieguma normām. Ierīcei, kuru izmanto atvienošanai, ir jābūt pieslēgtai ar patstāvīgu atslēdzēju, saskaņā ar elektroinstalācijas normām.
• Neflambēt zem ierīces.
• Nelietot ierīci kaitīgo, sprādzienbīstamu materiālu un tvaiku novadei.
• Ierīci ir regulāri jātīra, lai novērstu virsmas materiāla stāvokļa pasliktināšanos.
• Ierīce ir regulāri jātīra ar mīkstu drānu.
• Iekārtas virsmu tīrīšanai neizmantot tvaika tīrīšanas ierīces, augstspiediena mazgāšanas ierīces, abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus. Izmantot tikai neitrālus mazgāšanas līdzekļus.
• Tauku filtri regulāri jātīra (vismaz reizi 2 mēnešos) un jānoņem no ierīces nogulsnējušies tauki, lai izvairītos no aizdegšanās riska.
• lerīces iekšpuses tīrīšanai izmantojiet drānu vai birsti.

2. DROŠĪBAS NORĀDĪJUMI

2.1 Uzstādīšana

BRĪDINĀJUMS! Traumu, strāvas trieciena,

apdegumu vai ierīces bojājuma risks.

• lerīces uzstādīšanu drīkst veikt tikai kvalificēts speciālists.
• Neuzstādiet un nelietojiet bojātu ierīci.
• Rīkojieties saskaņā ar ierīces instrukcijas norādījumiem.
• Nemot vērā ierīces lielu svaru, vienmēr pārvietojot ir jābūt uzmanīgam. Vienmēr izmantojiet aizsargcimdus un segtus, izturīgus apavus.
• Pirms uzstādīšanas no ierīces nonemiet visus iepakojumus, uzlīmes un aizsargplēvi.
• Neizvadīt gaisu caur atverēm sienā, ja vien atvere tām nav paredzēta

2.2 Elektroinstalācija

BRĪDINĀJUMS! Ugunsgrēka un strāvas

trieciena risks.

• Pieslēgumu pie elektrības drīkst veikt tikai kvalificēts elektriķis.
• Pārliecinieties, ka parametri uz rūpnīcas plāksnītes sakrīt ar strāvas avota parametriem.
• Ja uz rūpnīcas parametru plāksnes ir (☐) simbols, ierīci nepieciešams iezemēt.
• Vienmēr izmantojiet pareizi uzstādītu, pilnībā izolētu kontaktligzdu.
• Neatstājiet strāvas padeves vadu karājoties.
• Neizmantojiet adapterus vai pagarinātājus.
• Ja kontaktligzda ir nestabila, nedrīkst tajā pieslēgt ierīci.
• Nekad neatvienojiet ierīci, velkot to aiz strāvas vada. Vienmēr velciet aiz kontaktdakšas.
• Aizsardzībai no strāvas trieciena daļām, kas ir zem sprieguma un izolētām daļām, ir jābūt uzstādītām tā, lai nebūtu iespējama to noņemšana bez speciāliem instrumentiem.
• Pārliecinieties, ka ierīce ir pareizi uzstādīta. Vaļīgs un nepareizs strāvas vads var izraisīt kontaktu pārmērīgu sakaršanu.
• Ierīce ir jāpieslēdz tikai pēc uzstādīšanas pabeigšanas. Pārliecinieties, ka pēc uzstādīšanas strāvas avots ir pieejams.

2.3 Izmantošana

BRĪDINĀJUMS! Traumu, apdegumu un strāvas trieciena risks.

as trieciena risks.

- Ierīce ir paredzēta tikai ēdiena gatavošanai.

Nelietot ierīci citiem mērķiem.

- Nemainiet ierīces tehniskās specifikācijas.

• Nelietojiet ierīci ar slapjām rokām vai tad, kad tai ir saskarsme ar ūdeni.
• Izmantojiet tikai komplektā iekļautos piederumus.
• Ēdiena gatavošanas laikā eļļa un tauki nedrīkst nonākt saskarē ar atklātu uguni vai karstiem priekšmetiem.
• Neizmantojiet neizolētu elektrisko instalāciju.
• Neizmantojiet ierīci kā pamatni citu priekšmetu uzglabāšanai.
• Neizmantojiet palielināmos stiklus vai līdzīgas optiskās ierīces, lai tieši koncentrētu gaismas avotu uz ierīces.

2.4 Uzturēšana

• Lai veiktu ierīces remontdarbus, nepieciešams sazināties ar autorizētu servisa centru.
• Izmantojiet tikai oriģinālās rezerves daļas.

2.5 Pārstrāde

BRĪDINĀJUMS! Traumu un nosmakšanas risks.

• Lai iegūtu informāciju, kā pareizi pārstrādāt ierīci, var sazināties ar vietējām varas iestādēm.
• Atslēdziet ierīci no strāvas padeves.
• Atvienojiet strāvas vadu tieši pie korpusa un nododiet to pārstrādei.

3. APKOPE

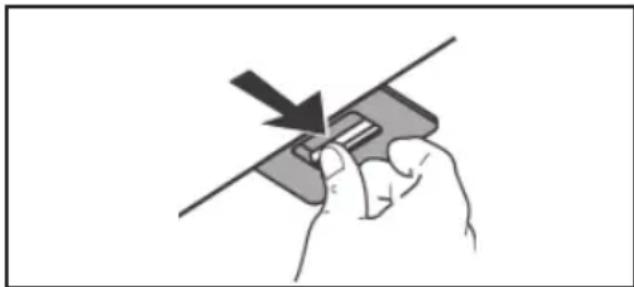

Tīriet tauku filtrus, kad tie tiek lietoti, vismaz katru 2 mēnesi, lai novērstu ugunsgrēka risku.

Mazgājiet ar rokām vai trauku mazgājamā mašīnā, izmantojot neitrālu mazgāšanas līdzekli. Ja mazgājat trauku mazgājamā mašīnā, iespējamā filtru krāsas maiņa nekādā veidā neietekmē to darbību.

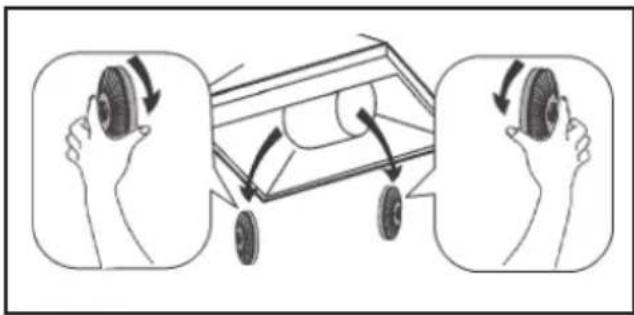

Aktīvās ogles filtrs nav paredzēts mazgāšanai un to nevar pārveidot, un tas jānomaina ik pēc 4 lietošanas mēnešiem vai biežāk, ja tiek lietots īpaši daudz.

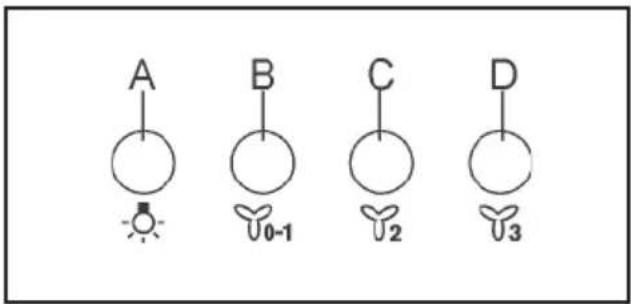

Taustiņš A: gaismas slēdzis.

Taustiņš B: pirmā ātruma motora IESLĒGŠANAS/IZSLĒGŠANAS slēdzis.

Taustiņš C: otrā ātruma motors.

Taustiņš D: trešā ātruma motors.

5. UZSTĀDĪŠANAS METODES

Pieejami divi tvaika nosūcēja veidi – filtrējošais vai uzsūcošais. No paša sākuma izlemiet kuru veidu nepieciešams uzstādīt.

Lai panāktu labāku rezultātu, mēs iesakām uzstādīt uzsūcošo tvaika nosūcēju (ja iespējams).

Uzsūcošais tvaika nosūcējs

Tvaika nosūcējs attīra un izsūknē ārā gaisu caur izplūdes caurulvadu.

Filtrējošais tvaika nosūcējs

Tvaika nosūcējs attīra un apstrādā gaisu, nogādājot tīro gaisu atpakal telpā.

6. APGAISMOJUMS

Atvienojiet tvaika nosūcēju no elektrības padeves.

Bridinājums! Pirms pieskarieties kvēlspuldzēm, pārliecinieties, ka tās ir atdzisušas.

Nomainiet tās ar tāda paša veida spuldzēm (CANDLE LED 4W, 220-240V, E14, ø37mm).

Materiālus, kas atzīmēti ar otrreizējai pārstrādei.

simbolu ir jānodod

Lai pārstrādātu iepakojuma materiālu, izmetiet to speciālos tam paredzētajos atkritumu konteineros. Elektrisko un elektronisko iekārtu atkritumi jāpārstrādā, lai palīdzētu aizsargāt vidi un cilvēku veselību.

Ierīces, uz kurām ir simbols, nedrīkst izmest kopā ar sadzīves atkritumiem.

Produkts ir jānodod vietējā atkritumu apsaimniekošanas uzņēmumā vai jāsazinās ar vietējām varas iestādēm.
