Tipo de produto	Secador de roupa
Marca	Hoover
Modelo	HNC 171XSY
Dimensões (A x L x P)	85 x 60 x 60 cm
Capacidade do tambor	115 litros
Carga máxima	7,5 kg (algodão) / 3,5 kg (sintéticos)
Alimentação elétrica	230 V, 50 Hz, 10 A mínimo
Tipo de tomada	Tomada padrão com ligação à terra
Programas de secagem	Tempo ajustável, alta/baixa temperatura, opção Passagem rápida
Indicadores	Funcionamento, manutenção do filtro, esvaziamento do depósito de água
Filtro de pelos	Limpeza antes de cada ciclo (indicador luminoso)
Depósito de água	Capacidade cerca de 4 kg, esvaziar após cada ciclo
Condensador	Limpeza a cada 10 ciclos aproximadamente
Função anti-vinco	Ciclo de 8 min quente + 2 min frio no final do programa
Abertura da porta	Puxador, com bloqueio de segurança
Nível sonoro	Não especificado
Classe energética	Não especificado (etiqueta de energia fornecida)
Materiais	Plástico e metal
Manutenção	Limpeza do filtro, depósito e condensador; limpeza do interior e vedação da porta
Segurança	Ligação à terra, paragem automática no final do ciclo, superfície quente sinalizada
Peças sobressalentes	Disponíveis através do serviço GIAS (filtro, condensador, depósito, etc.)
Serviço ao cliente	Contactar GIAS para reparações e manutenção
Garantia	Cartão de garantia fornecido com o aparelho
Acessórios incluídos	Manual de utilização, cartão de garantia, etiqueta de energia

Perguntas frequentes - HNC 171XSY HOOVER

Como limpar o filtro de pelos do secador de roupa Hoover HNC 171XSY?

Puxe o filtro para cima, abra-o, retire os pelos com uma escova macia ou os dedos, depois recoloque-o e empurre-o no lugar. Limpe-o antes de cada ciclo.

O que fazer se o indicador 'Esvaziar água' acender?

Esvazie o depósito de água localizado na parte inferior do secador. Puxe a placa de proteção, retire o depósito, abra a tampa, esvazie a água, feche e recolha tudo. Empurre firmemente.

Como limpar o condensador do secador?

Desligue o aparelho. Retire a placa de proteção, gire as alavancas de bloqueio, retire o condensador, remova o pó com um pano, depois enxague-o em água corrente. Recoloque-o seguindo a seta e bloqueie as alavancas.

Porque é que o tempo de secagem é muito longo?

Verifique se o filtro ou o condensador estão sujos, se a carga está muito húmida ou sobrecarregada, se as entradas/saídas de ar estão obstruídas, ou se o programa adequado foi selecionado.

O secador não arranca, o que fazer?

Verifique se o aparelho está ligado, se a tomada funciona (teste com uma lâmpada), se a porta está bem fechada, se o fusível não saltou, e se o seletor de duração está posicionado.

Posso secar roupas de lã ou seda neste secador?

Não, estes materiais não devem ser secos na máquina. Verifique sempre a etiqueta de manutenção das roupas.

Como reduzir o consumo de energia durante a secagem?

Use sempre uma carga completa mas sem sobrecarga, centrifugue bem a roupa antes de secar, limpe o filtro antes de cada ciclo, e escolha um tempo de secagem adequado.

O que fazer se o secador fizer barulho anormal?

Pare imediatamente o aparelho, desligue-o e contacte o serviço GIAS para obter conselhos ou uma intervenção.

Como usar a função anti-vinco?

Esta função é integrada no final do ciclo: o tambor aquece 8 minutos e depois arrefece 2 minutos para reduzir os vincos. Ideal para roupa deixada no tambor antes de engomar.

Onde encontrar peças sobressalentes para o Hoover HNC 171XSY?

As peças (filtro, condensador, depósito, etc.) estão disponíveis através do serviço GIAS. Utilize exclusivamente peças originais.

MANUAL DE UTILIZADOR HNC 171XSY HOOVER

Desembalar o produto 75

Segurança 76 Instalação 76 Utilização 76 Lavandaria 77 Ambiente 77 Assistência GIAS 77

Instalação 78 Requisitos elétricos. 78 Ajustar os pés. 78

Ventilação 79

Preparação da energia 80 Preparação da roupa 80 Separação da energia 81

Conselhos para a secagem 82 Não por máquina de secar 82 Economia de energia 82 Guia de secagem 82

Controles e indicadores 83

Porta e filtro 84 Abrir a porta 84 Filtro. 84 Indicador de estado do filtro. 84

Recipiente da água 85 Para retirar o recipiente. 85 Condensador 86 Para retirar o condensador 86 Funcionamento 87 Limpeza e manutenção de rotina 88 Limpeza da máquina 88 Especificações técnicas 88 Resolução de problemas 89 Serviço de clientes 90 Peças sobressalentes. 90 Assistência GIAS 90

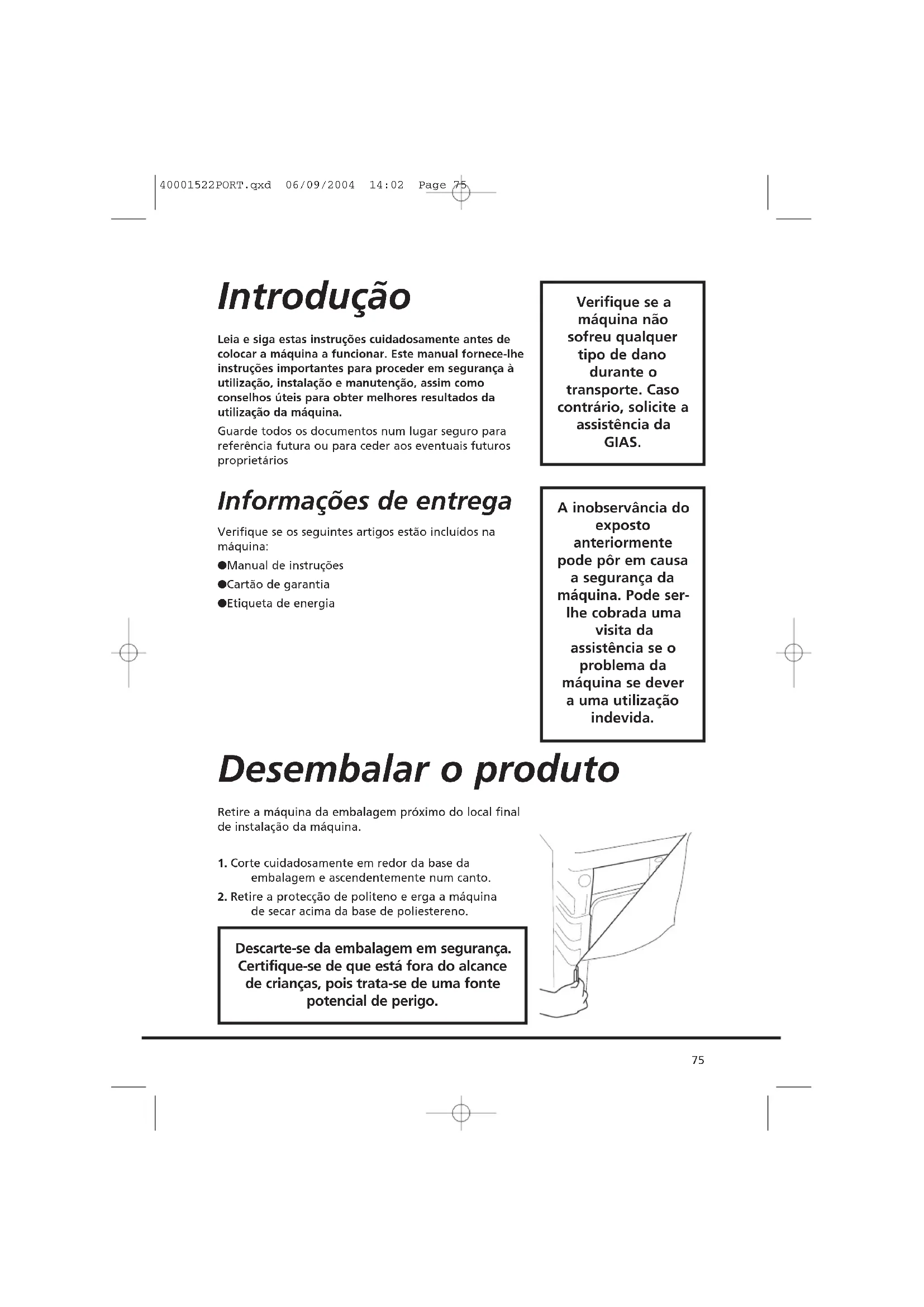

Introdução

Leia e siga estas instruções cuidadosamente antes de colocar a máquina a funcionar. Este manual fornece-lhe instruções importantes para proceder em segurança à utilização, instalação e manutenção, assim como conselhos úteis para obter melhores resultados da utilização da máquina.

Guarde todos os documentos num lugar seguro para referência futura ou para ceder aos eventuais futuros proprietários.

Verifique se a máquina não sofreu qualquer tipo de dano durante o transporte. Caso contrário, solicite a assistência da GIAS.

Informações de entrega

Verifique se os seguintes artigos estão incluídos na máquina:

Manual de instruções, Cartão de garantia, Etiqueta de energia

A inobservância do exposto anteriormente pode pôr em causa a segurança da máquina. Pode ser-lhe cobrada uma visita da assistência se o problema da máquina se dever a uma utilização indevida.

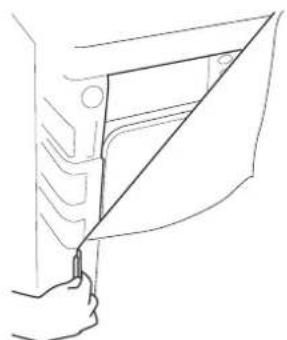

Desembalar o produto

Retire a máquina da embalagem próximo do local final de instalação da máquina.

1. Corte cuidadosamente em redor da base da embalagem e levante-a num canto.
2. Retire a proteção de polietileno e erga a máquina de secar acima da base de poliestireno.

Descarte-se da embalagem em segurança. Certifique-se de que está fora do alcance de crianças, pois pode tratar-se de uma fonte potencial de perigo.

Segurança

Instalação

Verifique se o produto não tem quaisquer sinais visíveis de danos antes da utilização. Se estiver danificado, não o utilize e contacte a Assistência GIAS. - Não utilize adaptadores, vários conectores e/ou extensões. - Esta máquina não deve ser instalada numa casa de banho. - Nunca instale a máquina junto a cortinas e tenha o cuidado de evitar a acumulação de objectos atrás da mesma.

Utilização

ATENÇÃO: A má utilização de uma máquina de secar pode criar risco de incêndio. - Esta máquina destina-se apenas a uso doméstico, ou seja, para secar têxteis e vestuário domésticos. - Esta máquina deve apenas ser utilizada para os fins para os quais foi concebida, conforme descrito neste manual. Certifique-se de que compreende perfeitamente as instruções de instalação e utilização antes de colocar a máquina em funcionamento. - Não toque na máquina com as mãos ou pés húmidos ou molhados. - Não se apoie na porta ao carregar a máquina ou utilize a porta para erguer ou mover a máquina. - Não permita que as crianças brinquem com a máquina ou os respectivos controlos. - ATENÇÃO: Não utilize o produto se o filtro de cotão não estiver bem posicionado ou se estiver danificado; o cotão é inflamável. - ATENÇÃO: O aumento de temperatura durante o funcionamento da máquina de secar pode exceder os 60 graus C, onde exista o símbolo de superfície quente. Retire a ficha da tomada de corrente eléctrica. Faça o mesmo antes de limpar a máquina. - Não insista em utilizar a máquina, se lhe parecer que existe qualquer avaria. - Não deixe que se acumulem partículas de fibras e cotão em torno da máquina. - O interior do tambor pode estar muito quente. Antes de retirar a roupa, deixe sempre a máquina de secar completar o período de arrefecimento.

Lavandaria

• ATENÇÃO: Não ponha na máquina de secar roupa tecidos tratados com produtos de limpeza a seco.
• ATENÇÃO: Os materiais de borracha esponjosa podem, em certas circunstâncias, ser inflamáveis por combustão espontânea quando aquecidos. Plástico esponjoso, borracha esponjosa e materiais à base de borracha não são apropriados para secagem na máquina. Os artigos em cuja composição entrem estes materiais NÃO PODEM ser colocados na máquina.
• Consulte sempre as indicações das etiquetas de lavagem e secagem. A roupa deve ser centrifugada ou bem torcida antes de ser colocada na máquina de secar. Não deve pôr na máquina roupa ensopada e a pingar.
• Não deixe isqueiros e fósforos nos bolsos e NUNCA utilize líquidos inflamáveis perto da máquina.
• NUNCA deverá usar-se esta máquina para secar cortinas de fibra de vidro. Se as roupas foram contaminadas com estas fibras, poderá provocar irritações na pele. As peças tratadas ou contaminadas com aerossóis ou líquidos de limpeza inflamáveis, tais como petróleo, óleo de cozinha ou aerossóis, NÃO PODEM ser colocadas nesta máquina.

Ambiente

• Todos os materiais de embalagem utilizados não são hostis ao ambiente e são recicláveis. Ajude, desfazendo-se das embalagens por meios não hostis ao ambiente. As autoridades locais estarão em condições de o informar sobre os meios atuais de recolha de lixo.
• Para garantir as condições de segurança, quando se desfizer de uma máquina de secar velha, retire a ficha elétrica da tomada de corrente, corte o cabo de alimentação e destrua ambos. Para evitar a eventualidade de alguma criança ficar fechada dentro da máquina, parta as dobradiças ou o fecho da porta.

Assistência GIAS

• Para assegurar continuamente as operações seguras e eficientes desta máquina, recomendamos que os serviços de manutenção ou reparação sejam executados apenas por um técnico autorizado da GIAS.

Se o eletrodoméstico não estiver a funcionar devidamente, desligue-o e desconecte a ficha da tomada. Consulte a Assistência GIAS para uma possível reparação.

Instalação

Pode ser-lhe cobrada uma visita da assistência se o problema da máquina se dever a uma instalação incorreta.

Se o cabo de alimentação da máquina se danificar, deve ser substituído por um cabo especial APENAS disponível no serviço de peças sobressalentes da GIAS. Tem de ser instalado por uma pessoa competente.

Requisitos elétricos

As máquinas de secar destinam-se a funcionar com uma tensão de 230 V, 50 Hz monofásica. Verifique se o circuito de corrente está classificado a, pelo menos, 10 A.

A eletricidade poderá ser extremamente perigosa.

Estaquina deve estar ligada à terra.

A tomada de corrente e a ficha da boa devem ser do mesmo tipo.

Não utilize vários adaptadores e/ou extensões.

A ficha deve ficar acessível para se poder desligar a máquina quando for instalada.

Os fios do cabo de alimentação têm cores diferentes de acordo com o seguinte código:

Azul NEUTRO

Castanho FASE

Verde e amarelo TERRA

Estaquina está conforme à Directiva Europeia 89/336/EEC, 73/23/EEC e emendas subsequentes.

Não conecte a máquina nem a ligue até que a instalação esteja concluída.

Para sua segurança, a máquina deve ser correctamente instalada.

Se tiver alguma dúvida sobre a instalação, aconselhe-se com a Assistência GIAS.

Ajustar os pés

Depois de a máquina estar devidamente posicionada, os pés devem ser ajustados para assegurar que a máquina está nivelada.

Ajuste os quatro pés para assegurar que a máquina está firme e nivelada.

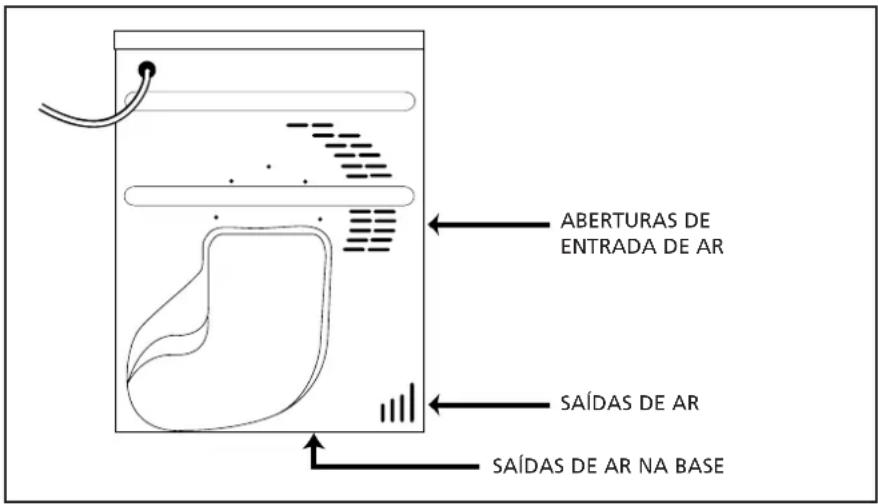

Ventilação

Deve existir uma ventilação adequada na divisão quando está situada a máquina de secar para que os gases dos eletrodomésticos que queimem outros combustíveis, incluindo chamas vivas, sejam atraídos para a divisão durante o funcionamento da máquina de secar.

• O ar de exaustão não pode ser eliminado pelo tubo de chaminé que é utilizado para os fumos de exaustão de eletrodomésticos que queimem gás ou outros combustíveis. Verifique regularmente se nada está a limitar o fluxo de ar na máquina. Verifique a eventual presença de cotão após a utilização e limpe, se necessário. - As entradas e saídas devem manter-se livres de quaisquer obstruções. Para uma ventilação adequada, o espaço entre a base da máquina e o chão deve estar desobstruído. Deve existir uma abertura de pelo menos 12 mm entre a máquina e quaisquer obstruções. Evite que caiam e se acumulem objetos atrás e ao lado da máquina, uma vez que pode obstruir a entrada e saída de ar. NUNCA instale a máquina junto a cortinas.

Preparação da energia

Antes de utilizar a máquina de secar roupa pela primeira vez:

Leia com atenção este livro de instruções. Retire tudo o que estiver no tambor. Limpe o interior do tambor e a porta com um pano húmido para remover o pó que possa ter-se instalado durante o transporte.

Preparação da roupa

Certifique-se de que a roupa que vai secar é apropriada para secagem por máquina de secar, conforme indicado nos símbolos das etiquetas, representativos dos cuidados a ter com cada um dos artigos.

Certifique-se de que todos os fechos estão fechados e os bolsos vazios. Vire os artigos do avesso. Coloque a roupa livremente no tambor de modo a não se emaranhar.

Peso máximo de secagem

Algodão: Máx. 7,5 kg; Sintéticos: Máx. 3,5 kg

Não sobrecarregue o tambor, os artigos de grandes dimensões podem exceder a carga máxima admissível de roupa quando molhados

(por exemplo: sacos-cama, edredões).

Separe a roupa como se segue:

• Por símbolos de cuidados de secagem

Podem ser encontrados no colarinho ou na

costura interna:

Pode ser seco em máquina de secar.

Secagem a alta temperatura.

Secagem a baixa temperatura.

Não colocar na máquina de secar roupa.

Se o artigo não possuir uma etiqueta de

cuidados, deve assumir-se que não se adequa

à máquina de secar.

• Por quantidade e volume

Sempre que a energia for superior à capacidade da

máquina, separe a roupa de acordo com o volume

(por exemplo, toalhas e roupa interior).

- Por tipo de tecido

Algodões/linho: Toalhas, camisolas de algodão,

lençoise toalhas de mesa.

Sintéticos: Blusas, camisas, macacões, etc., de

poliéster ou poliamida, assim como misturas de

Separe por: secagem para engomar, secagem para

guardar, etc. Para artigos delicados prima o botão

para seleccionar uma temperatura de

secagem baixa.

Conselhos para a secagem

IMPORTANTE: Não seque artigos tratados com um produto de limpeza a seco ou vestuário de borracha (perigo de incêndio ou de explosão).

Não ponha na máquina de secar:

Lãs, sedas, tecidos delicados, meias de nylon, bordados delicados, tecidos com decoração metálica, vestuário com guarnições de PVC ou couro, ténis, artigos volumosos, tais como sacos-cama, etc.

Economia de energia

Ponha somente na máquina de secar roupa as peças que tenham sido bem torcidas ou centrifugadas. Quanto mais seca estiver a roupa, menor será o tempo de secagem, resultando numa economia de electricidade.

Durante os últimos 15 minutos, a roupa é sempre seca com ar frio.

SEMPRE

Tente secar o peso máximo de roupa, o que origina economia de tempo e de eletricidade. Verifique se o filtro está limpo antes de cada ciclo de secagem.

NUNCA

• Exceda o peso máximo recomendado, o que provocará desperdício de tempo e de eletricidade.
• Ponha na máquina artigos ensopados e a pingar, o que pode danificar a máquina.

Guia de secagem

A tabela mostra os tempos aproximados de secagem, dependendo do tipo de tecido e do grau de humidade da roupa.

Tecido	REGULAR O CALOR	CARGA PESADA	CARGA MÉDIA	CARGA LEVE
ALGODÃO	ALTO	140-165 min.	70-80 min.	50-65 min.
FIBRAS SINTÉTICAS	BAIXO	-	70-80 min.	40-55 min.
ACRÍLICO	BAIXO	-	50-65 min.	30-40 min.

Tecla 'ON' e indicador: prima para ligar, o indicador ilumina-se.

Tecla 'TECIDOS DE FIBRAS ACRÍLICAS/SINTÉTICAS': prima para reduzir o grau de calor para artigos delicados, e prima novamente para selecionar alta temperatura.

Regular calor ALTO

Regular calor BAIXO

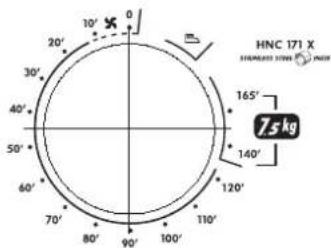

Selector 'TEMPO DE SECAGEM' - selecione o tempo de secagem ou a opção Passagem rápida

Indicador 'ESTADO DO FILTRO' acende-se quando o filtro necessitar de limpeza.

Indicador 'ESVAZIAR ÁGUA' acende-se quando o recipiente da água estiver cheio.

Porta e filtro

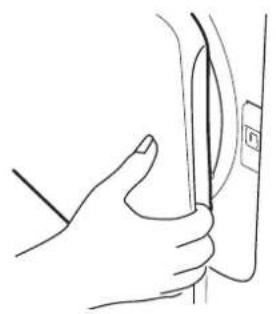

Abrir a porta

Puxe o manípulo para abrir a porta.

Para reiniciar a máquina de secar, feche a porta e prima ①.

ATENÇÃO!

Quando a máquina de secar roupa estiver a ser utilizada, o tambor e a porta podem estar MUITO QUENTES.

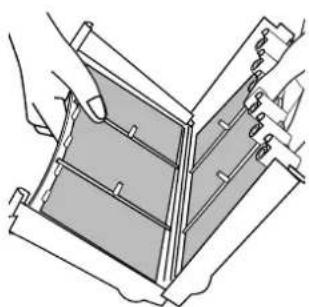

Filtro

IMPORTANTE: Para manter a eficiência da máquina, verifique se o filtro de cotão está limpo antes de cada ciclo de secagem.

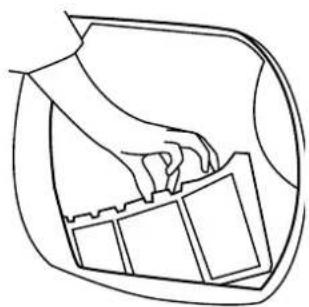

1. Puxe o filtro para cima.
2. Abra o filtro como ilustrado.
3. Retire com cuidado os resíduos de tecido, utilize uma escova macia ou a ponta dos dedos.
4. Junte e feche entre si as duas metades do filtro e volte a montá-lo no seu lugar.

Indicador de Controlo do Estado do Filtro

Acende quando o filtro necessitar de limpeza.

Se a roupa não estiver a secar, verifique se o filtro não está obstruído.

Recipiente da água

A água removida da roupa durante o ciclo de secagem é recolhida num recipiente instalado no fundo da máquina de secar.

Quando o recipiente estiver cheio, o indicador no painel de controle se iluminará, e DEVE-se esvaziar o recipiente. No entanto, recomenda-se esvaziar o recipiente antes de cada ciclo de secagem.

Nota: Durante os primeiros ciclos de uma boa, a quantidade de água recolhida é muito pouca, pois um reservatório interno é enchido primeiro.

Para retirar o recipiente

1. Puxe cuidadosamente a parte inferior do encosto de modo a desprendê-lo da máquina. A seção superior pode então desarticular-se, permitindo a remoção completa do encosto.

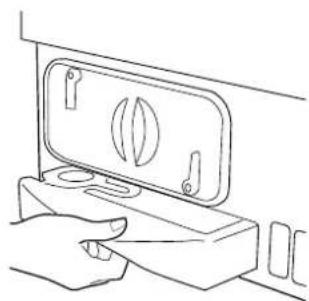

2. Puxe o punho com firmeza e faça deslizar o recipiente da água para fora da máquina.

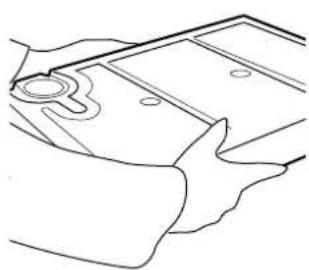

Segure o recipiente com ambas as mãos. Quando cheio, o recipiente da água pesa aproximadamente 4 kg.

1. Solte a tampa localizada na parte superior do recipiente e retire a água.
2. Coloque a tampa de novo e faça deslizar o recipiente da água de volta à posição inicial. PRESSIONE COM FIRMEZA ATÉ FICAR NO LOCAL DEVIDO.
3. Reinstale o encosto encaixando as dobradiças na parte superior e 'encaixando' as pinas inferiores no local devido.

Condensador

IMPORTANTE: Antes de limpar o condensador, desligue sempre a boa e retire a ficha da tomada de corrente elétrica.

Para ter a eficiência da boa, verifique regularmente se o condensador está limpo.

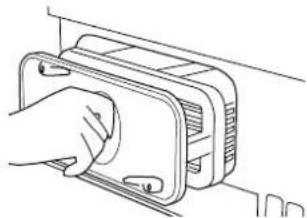

Para retirar o condensador

1. Retire o encosto (ver página 85).
2. Rode as alavancas de fixação no sentido inverso ao dos ponteiros de um relógio e tire o condensador.
3. Tire a unidade do condensador.

1. Limpe cuidadosamente quaisquer poeiras ou cotão com um pano, lavando de seguida a unidade debaixo de uma torneira, virando-a de modo que a água flua entre as armaduras para remover eventuais poeiras e cotão.
2. Reinstale o condensador, assegurando que fica encaixado firmemente na posição devida (tal como é indicado pela seta). Fixe as duas alavancas, rodando-as no sentido dos ponteiros de um relógio.
3. Reinstale o encosto.

Funcionamento

Consulte a tabela do guia de secagem ou as etiquetas da fábrica para selecionar o programa mais adequado.

Abra a porta e coloque a roupa no tambor. Assegure-se de que a roupa não entrava o fecho da porta. Se secar artigos delicados, prima a tecla reduzir o nível de calor. Ao terminar, prima novamente para selecionar temperatura alta. Regular calor ALTO Regular calor BAIXO - Rode o selector 'TEMPO DE SECAGEM' até que o tempo de secagem necessário esteja alinhado com o indicador. - O programa proporciona uma função de amaciador e anti-vincos. A máquina aquecerá a carga durante 8 minutos, seguidos de um período de arrefecimento de 2 minutos, sendo especialmente vantajoso para roupas que possam ter sido deixadas por um tempo considerável antes de serem passadas a ferro, por exemplo, num cesto de roupa. A roupa pode também ficar endurecida quando seca no exterior, num estendal, ou no interior junto a aquecedores. Este processo atenua os vincos do tecido tornando a passagem a ferro mais rápida e fácil. - Feche a porta com cuidado, empurrando-a lentamente até ouvir um clique. - Prima o botão. O indicador ilumina-se, iniciando-se o ciclo de secagem. A roupa é seca revolvendo-se em ar quente controlado por um termostato. Durante os últimos 15 minutos do ciclo de secagem é utilizado ar frio para minimizar a formação de vincos e arrefecer a roupa de forma a ser manuseada. - Quando o programa chegar ao fim, o tambor deixará de girar e o selector apontará para 0. Abra a porta e retire a roupa. - Após cada ciclo de secagem, limpe o filtro e esvazie o recipiente da água a fim de assegurar o máximo de eficiência de secagem. Limpe o condensador após aproximadamente 10 ciclos de secagem a fim de assegurar eficiência de secagem máxima.

ATENÇÃO!

O tambor, a porta e a carga podem estar muito quentes.

Limpeza e manutenção de rotina

IMPORTANTE

Desligue sempre a máquina e retire a ficha da tomada de corrente antes de limpá-la.

Limpeza da máquina

• Após cada ciclo de secagem, limpe o filtro e esvazie o recipiente da água. Limpe o condensador com regularidade.
• Após cada utilização, limpe o interior do tambor e deixe a porta aberta por alguns instantes, de modo a permitir que a circulação do ar o seque. Limpe o exterior da máquina e a porta com um pano macio. Não usar produtos ou discos de limpeza abrasivos.
• Para evitar que a porta se cole ou a acumulação de cotão, limpe periodicamente a porta inferior e a junta com um pano húmido.

Quanto aos dados elétricos, consulte a etiqueta na frente da máquina (com a porta aberta).

Especificações técnicas

Capacidade do tambor 115 litros

Carga máxima 7,5 kg

Altura 85 cm

Largura 60 cm

Profundidade 60 cm

Faixa da Etiqueta de Energia C

Resolução de problemas

Qual poderá ser a causa de…

Anomalias que você mesmo pode remediar

Antes de contactar a Assistência GIAS para aconselhamento técnico, passe rapidamente pela seguinte lista de verificação. Se chamar um técnico e este verificar que a máquina está a funcionar normalmente, foi mal instalada ou usada incorretamente, ser-lhe-á cobrada uma quantia consoante o caso. Se o problema persistir após ter completado as verificações recomendadas, ligue para a Assistência GIAS, eles poderão eventualmente resolver o problema pelo telefone.

O tempo de secagem é demasiado longo/as roupas não ficam suficientemente secas...

- Selecionou o tempo/programa de secagem corretos? A roupa está demasiado ensopada? As roupas foram bem torcidas ou centrifugadas? - O filtro necessita de limpeza? - O condensador necessita de limpeza? - A máquina está com excesso de roupa? - As entradas, saídas e a base da máquina estão desobstruídas? - A opção selecionada num ciclo anterior?

A máquina não funciona...

• Existe energia elétrica para alimentar a máquina? Verifique utilizando outro aparelho elétrico, por exemplo, um candeeiro. A ficha está corretamente ligada à corrente elétrica? Houve algum corte de corrente? - O fusível fundiu-se? A porta está bem fechada? A máquina está ligada à corrente, quer através da tecla 'ON', quer através do cabo de alimentação?
• O tempo de secagem ou o programa foram selecionados? A máquina foi ligada de novo após ter aberto a porta? A máquina deixou de funcionar devido ao tabuleiro da água estar cheio e precisar de ser esvaziado?

A máquina de secar faz muito ruído...

Desligue a máquina de secar e contacte a Assistência GIAS para obter ajuda.

Se após todas as verificações recomendadas, não subsistir qualquer problema com a máquina, ligue por favor para o Serviço de Assistência GIAS para aconselhamento. Podem ajudá-lo pelo telefone ou combinar consigo a intervenção adequada de um técnico, nos termos da garantia. No entanto, pode ser debitado nas seguintes situações:

A máquina está em bom estado de funcionamento. - Não FOI instalada de acordo com as instruções de instalação. - Foi utilizada incorrectamente.

Peças sobressalentes

Utilize sempre peças sobressalentes genuínas, disponíveis directamente da Assistência GIAS.

Assistência GIAS

Para obter assistência e reparações, contacte o engenheiro local da Assistência GIAS.

O fabricante declina toda e qualquer responsabilidade pela eventual ocorrência de erros de impressão contidos no manual. O fabricante reserva-se também o direito de fazer as modificações apropriadas aos seus produtos sem alterar as características essenciais.
