MANUAL DE UTILIZADOR IDL 40 EU.C INDESIT

Instruções para a instalação e o uso IDL 401

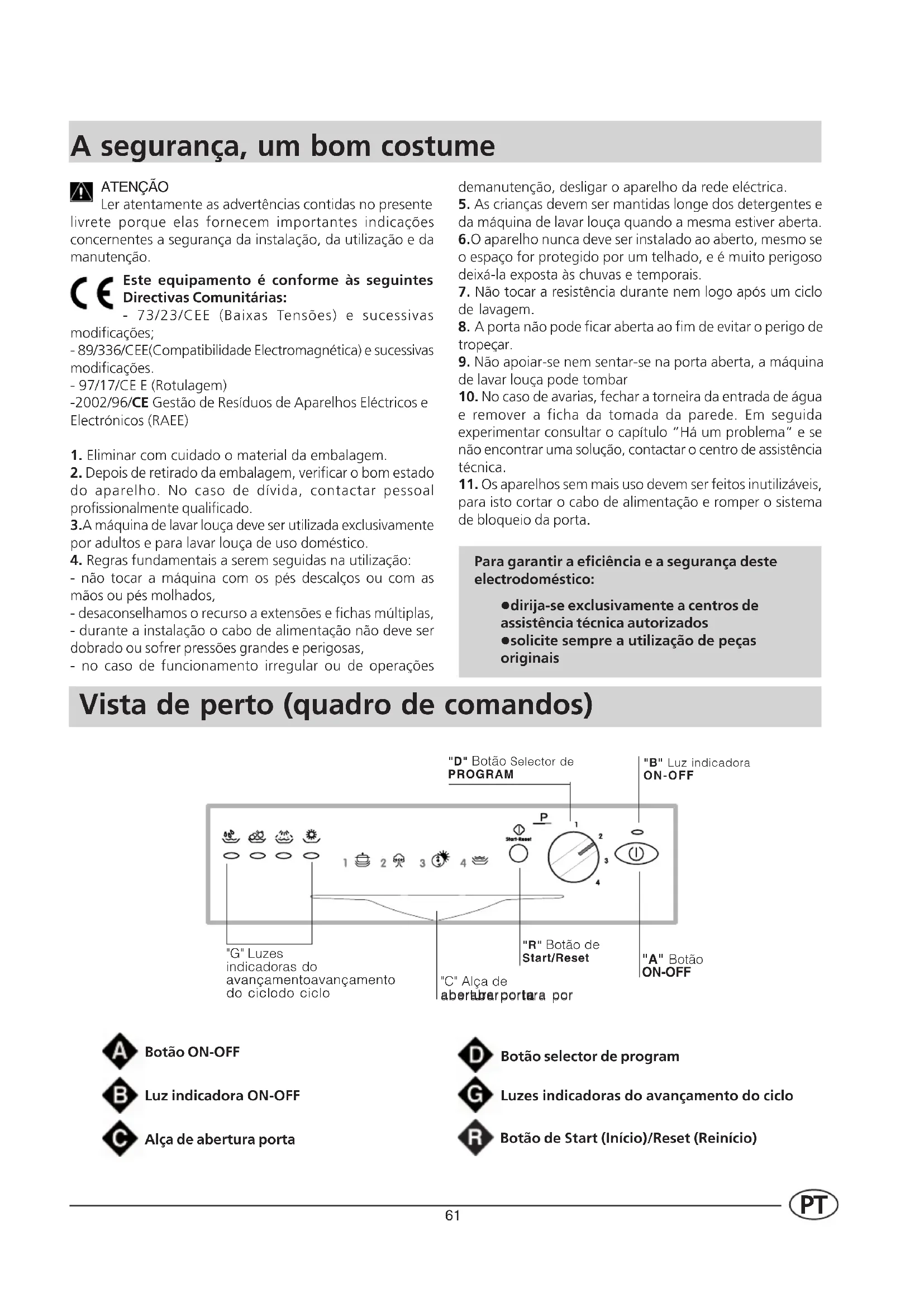

A segurança, um bom costume ATENÇÃO Ler atentamente as advertências contidas no presente livrete porque elas fornecem importantes indicações concernentes a segurança da instalação, da utilização e da manutenção. Este equipamento é conforme às seguintes Directivas Comunitárias: - 73/23/CEE (Baixas Tensões) e sucessivas modificações; - 89/336/CEE(Compatibilidade Electromagnética) e sucessivas modificações. - 97/17/CE E (Rotulagem) -2002/96/CE Gestão de Resíduos de Aparelhos Eléctricos e Electrónicos (RAEE)

1. Eliminar com cuidado o material da embalagem.

2. Depois de retirado da embalagem, verificar o bom estado

do aparelho. No caso de dívida, contactar pessoal profissionalmente qualificado. 3.A máquina de lavar louça deve ser utilizada exclusivamente por adultos e para lavar louça de uso doméstico.

4. Regras fundamentais a serem seguidas na utilização:

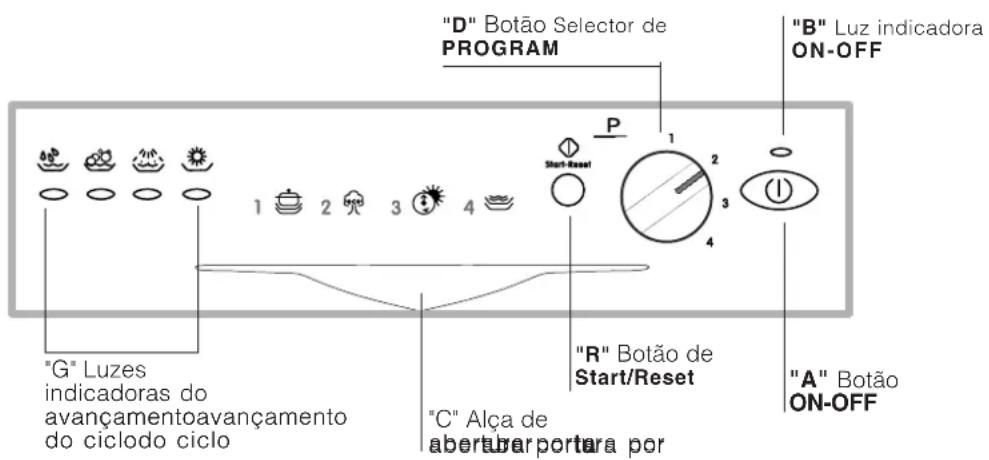

- não tocar a máquina com os pés descalços ou com as mãos ou pés molhados, - desaconselhamos o recurso a extensões e fichas múltiplas, - durante a instalação o cabo de alimentação não deve ser dobrado ou sofrer pressões grandes e perigosas, - no caso de funcionamento irregular ou de operações Botão ON-OFF Luz indicadora ON-OFF Alça de abertura porta Luzes indicadoras do avançamento do ciclo Botão de Start (Início)/Reset (Reinício) Botão selector de program Vista de perto (quadro de comandos) Para garantir a eficiência e a segurança deste electrodoméstico: l dirija-se exclusivamente a centros de assistência técnica autorizados l solicite sempre a utilização de peças originais "D" Botão Selector de PROGRAM "B" Luz indicadora ON-OFF "A" Botão ON-OFF "G" Luzes indicadoras do avançamentoavançamento avançamentoavançamento avançamento do ciclodo ciclo do ciclodo ciclo do ciclo "R" Botão de Start/Reset "C" Alça de aberaber aberaber aber tura portura por tura portura por tura por tata tata

demanutenção, desligar o aparelho da rede eléctrica.

5. As crianças devem ser mantidas longe dos detergentes e

da máquina de lavar louça quando a mesma estiver aberta. 6.O aparelho nunca deve ser instalado ao aberto, mesmo se o espaço for protegido por um telhado, e é muito perigoso deixá-la exposta às chuvas e temporais.

7. Não tocar a resistência durante nem logo após um ciclo

8. A porta não pode ficar aberta ao fim de evitar o perigo de

9. Não apoiar-se nem sentar-se na porta aberta, a máquina

de lavar louça pode tombar

10. No caso de avarias, fechar a torneira da entrada de água

e remover a ficha da tomada da parede. Em seguida experimentar consultar o capítulo “Há um problema” e se não encontrar uma solução, contactar o centro de assistência técnica.

11. Os aparelhos sem mais uso devem ser feitos inutilizáveis,

para isto cortar o cabo de alimentação e romper o sistema de bloqueio da porta.62

Vista de perto (Interno) Cesto superior Distribuidor superior Regulação altura cesto Cesto inferior Distribuidor inferior Tampa recipiente sal Filtro lavagem Recipiente detergente e preparado para brilho Características técnicas Largura cm. 45 Profundidade cm. 60 Altura cm. 85 Capacidade 9 talheres standard Pressão de água alimentaçáo4,3÷ 145 psi (0,03÷ 1MPa) (0,3 ÷10 bar) Te ns ão de alimentaçáo Ver etiqueta características Potência total absorvida Ver etiqueta características Fusível Ver etiqueta características63

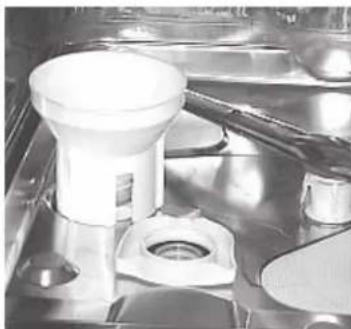

Sal .... O sal Segundo a localidade a água será mais dura ou menos dura. Se à máquina de lavar louça for fornecida água dura, sais podem formar crostas na louça. Graças a um descalcificador que utiliza um sal específico para máquina de lavar louça, elimina-se o calcário da água. Carregamento do sal no descalcificador Utilizar sempre sal específico para máquinas de lavar louça. O recipiente do sal é embaixo do cesto inferior e deve ser enchido da seguinte ma- neira:

2. A primeira vez que co-

locar sal no recipiente, enchê-lo de água.

3. Colocar o funil forneci-

do no furo e deitar cerca de 2 Kg. de sal. É normal que um pouco de água vaze do recipiente.

4. Enroscar novamente a tampa com cuidado.

O recipiente de sal deve ser enchido aproximadamente a cada 30 ciclos de lavagem. Atenção: Para evitar a formação de ferrugem, é aconselhável carregar logo antes de iniciar um ciclo de lavagem. Regulação do consumo de sal A máquina de lavar louça é predisposta para a regulação do consumo de sal em função da dureza da água utilizada de maneira a optimizar e personalizar o consumo de sal no mínimo nível necessário. Informe-se junto da Entidade fornecedora da água da sua zona sobre o grau de dureza da mesma. Para a regulação obedecer às se- guintes instruções:

1) Desatarraxar a tampa do recipiente para o sal

2) Na argola do recipiente está situada uma seta (ver fig. ao

lado), virar, se for necessário, a seta com o sinal “_”, no sentido dos ponteiros do relógio, na direcção do sinal “+” segundo a dureza da água fornecida. É aconselhável efectuar a regulação segundo o seguinte es- quema: Dureza da água °dH °fH °mmol/l Posição do selector Consumo de sal (gramas p/ ciclo) Autonomia (ciclos/2Kg)

0 - 10 0 - 17 0 - 1,7 / 0 /

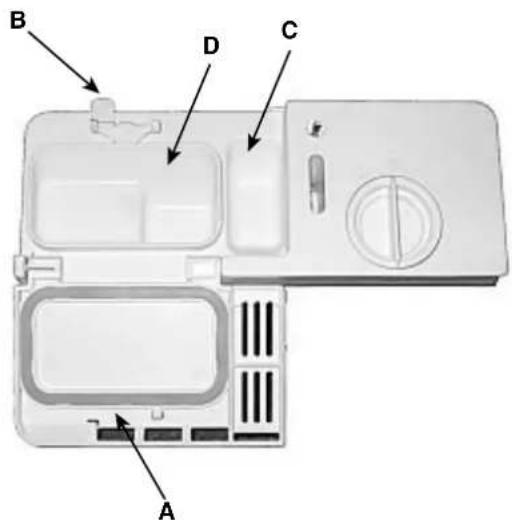

Detergente e preparado para brilho .... O detergente Utilizar somente detergente específico para máquina de la- var louça. O detergente deve ser colocado antes do início de cada ciclo de lavagem em base às indicações fornecidas na “Tabela dos ciclos de lavagem”. O distribuidor do detergen- te encontra-se no interior da porta. Carregamento de detergente Para abrir a tampa "A" carregue no botão "B". O detergen- te para a lavagem deve ser colocado nas duas gavetas "C" e "D" até a beira. Depois de ter deitado o detergente, feche a tampa e aperte- a até o 'clique'. Nas lojas há a venda detergentes para máquinas de lavar louça em pastilhas, se for empregá-los, coloque uma pastilha no recipiente "D" e feche a tampa. - As melhores performances de lavagem e secagem são obtidas somente se empregar detergente em pó, abrilhantador líquido e sal. O preparado para brilho Este aditivo torna a louça mais brilhante porque enxuga-se melhor. O recipiente para aditivo para brilho fica dentro da porta, será necessário enchê-lo quando vir que o recipiente está vazio, através do indicador óptico “D”. (Se a máquina de lavar for equipada com indicador lumino- so de “falta de aditivo para brilho”, encha de aditivo quan- do piscar ou acender-se). Carregamento do preparado para brilho Para abrir o recipiente é necessário girar no sentido horário a tampa “C” e quando deitar o preparado para brilho evitar que o mesmo vaze. É possível regular a quantidade de pro- duto distribuída, utilizando uma chave de fendas no regula- dor “F” situado embaixo da tampa “C”. Há 6 possibilidades de posições, normalmente é regulado na 4. Atenção: A regulação da distribuição do preparado para brilho permi- te enxugar melhor. Se na louça lavada houver gotas de água ou manchas, é necessário girar o regulador para números mais altos. Se a louça lavada tiver listras brancas, girar o regulador para nú- meros mais baixos.

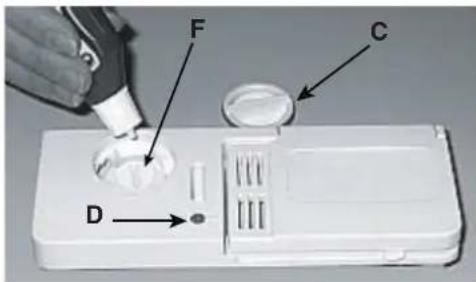

Atenção No comércio há a venda produtos para lavar louça que já contêm detergentes, sal e aditivo para brilho (3 em 1). Se a sua água for dura ou muito dura, é aconselhável acrescentar, em todo o caso, mais sal na respectiva gaveta, para evitar a formação de manchas brancas na louça ou no tambor da máquina. Se for utilizar os produtos 3 em 1, não será mais necessário adicionar o aditivo para brilho no específico tanque. Se desejar uma secagem ainda mais forte, é possível adicionar o aditivo para brilho, prestando atenção de colocar o regulador no n.º 2. Em todo o caso, consulte com atenção nas embalagens as instruções do produtor. Atenção: para facilitar o enganche da tampa, remover, antes de fechá-lo, eventuais resíduos de detergente caídos nas beiras do distribuidor.loading-circle-166

Come colocar a máquina em funcionamento Como iniciar um programa de lavagem .... Depois de ter efectuado todas as operações apresentadas nos capítulos anteriores e ter aberto inteiramente a torneira de água, carregue no botão ON-OFF "A" situado no quadro de comandos; a luz indicadora "B" acender-se-á. Neste ponto a máquina de lavar louça estará sob tensão e será possível seleccionar um programa de lavagem. Início e selecção do programa. Rode o botão de selecção de programas "D" na direcção dos ponteiros do relógio até a marca de referência do botão coincidir com o número ou símbolo do ciclo que desejar programar (consulte, especialmente nos primeiro tempos, a tabela dos programas da pág.67). Se a porta estiver fechada e carregar no botão Start "R", dentro de poucos segundos, o programa iniciará. Luzes indicadoras do avanço do ciclo A máquina de lavar louça é dotada de 4 luzes indicadoras "G" que acendem-se em sequência quando a máquina estiver a efectuar a respectiva fase do programa . Estas fases são: pré-lavagem, lavagem, enxaguada, enxugada Anulação ou modificação de um programa em curso..... Premissa: é possível anular um programa em curso, se tiver começado há pouco tempo. Para mudar o programa mantenha cerca de 5 segundos pressionado o botão RESET "R": apaga-se a luz indicadora "G" e, nesta altura todas as programações realizadas terão sido anuladas. Para seleccionar um novo programa, repita as instruções apresentadas no parágrafo "Início e definição do programa" Atenção: o botão deve ser rodado na direcção dos ponteiros do relógio do programa 1 rumo ao programa 4, mas na direcção contrária aos ponteiros do relógio do programa 4 rumo ao programa 1. Se tiver esquecido de colocar algo na máquina ... É possível interromper o ciclo de lavagem se carregar no botão ON-OFF e, em seguida, colocar dentro a louça e, quando ligar novamente a máquina, o ciclo reiniciará do ponto em que tiver sido interrompido. Houve interrupção da corrente eléctrica? Abriu a porta da máquina? O programa interrompe-se e poderá reiniciar quando a electricidade voltar ou quando a porta for fechada. No fim da lavagem .... Para avisar o fim do ciclo acende-se intermitente a luz indicadora correspondente à enxugada.

• Feche a torneira da água.

• Aguarde alguns minutos antes de tirar a louça da máquina: se aguardar um pouco, com o vapor se enxugará melhor.

• Esvazie primeiro o cesto inferior. Advertência: quando abrir a porta da máquina de la- var louça, se houver um ciclo de lavagem em curso ou recém terminado, tome cuidado com o vapor quente que sairá, poderá queimar-se. Atenção: Para desligar a máquina carregue no botão "A", desligue a ficha eléctrica para interromper a alimenta- ção; por isto deve haver fácil acesso ao cabo de alimentação.67

Tabela dos programas Com a lavagem na máquina de lavar louça, terá a garantia de um ambiente higiénico e de uma limpeza mais segura. Se a louça estiver pouco suja ou tiver antes sido enxaguada com água, diminuir bastante a dose de detergente. Programa Indicaçõe s para a escolha dos programas Descrição do ciclo Detergente Lavagem prévia + lavagem Preparado para brilho Duração do programa (tolerância ±10%) Hrs. Min.

Normal Louça e panelasnormalmente sujas.Normal ciclo diário.Lavagem a 60°CEnxagua a frioEnxaguada quente a 70°CEnxugar 27 gr.

Programa paralavagem ecológica,com baixos consumosde energia, adequadopara louça e panelasnormalmente sujas.Pré- lavagem friaLavagem a 48°CEnxagua a frioEnxaguada quente a 60°CEnxugar 3+24 gr.

Rápida - Enxugar Ciclo económico comutilização rápida, paralouça pouco suja,logo após a utilização.Lavagem breve a 48°C.Enxaguada quente a 67°CEnxugar 20 gr.

Lavagem preliminarde panelas e louça aaguardar completar acarga com a refeiçãoseguinte.Lavagem breve a frio paraimpedir que os resíduos decomida sequem na louça. 0:12'68

Conselhos para economizar - É importante utilizar a máquina de lavar louça se possível com a carga plena para optimizar os consumos; para evitar que entretanto formem-se cheiros desagradáveis e crostas, pode-se utilizar o ciclo de molho. - Escolher o programa adequado : a escolha do programa depende do tipo de louça a ser lavada e do seu nível de sujidade. - Dosar a justa quantidade de detergente: um excesso na quantidade de detergente não proporciona louça mais limpa, mas somente um maior impacto no ambiente. - Não vale a pena enxaguar a louça antes de colocá-la na máquina. Come manter em bon estado a máquina de lavar louça Depois de cada lavagem Depois de cada lavagem, fechar a torneira de água e deixar a porta entreaberta de maneira que não estagne humidade, nem maus cheiros. Remover a ficha Antes de efectuar qualquer operação de limpeza ou manutenção, remover sempre a ficha da tomada: não cor- rer nenhum risco. Nada de solventes nem abrasivos Para limpar o exterior e as partes de borracha da máquina de lavar louça não é necessário utilizar solventes nem abrasivos, mas apenas um pano molhado com água tépida e sabão. Para eliminar eventuais manchas na superfície interior, utilizar um pano molhado de água e um pouco de vinagre branco ou um produto específico para a limpeza da máquina de lavar louça. Ao sair de férias Quando for de férias, é aconselhável realizar uma lavagem sem louça, em seguida retirar a ficha, fechar a torneira da água e deixar a porta entreaberta: as guarnições durarão mais e no interior não de formarão cheiros desagradáveis. No caso de mudança No caso de mudança manter, se possível, a máquina na posição vertical; se for necessário, incliná-la sobre a parte traseira. As guarnições. Um dos factores responsáveis pela estagnação de cheiros no interior da máquina de lavar louça é a acumulação de resíduos de comida que permanecem nas guarnições. Basta limpá- las periodicamente com uma esponjinha húmida. A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Recolha dos electrodomésticos69

Limpeza e manutenção das peças Limpeza dos braços distribuidores Pode acontecer que resíduos de comida grudem nos braços distribuidores, obstruindo os seus furos, controlá-los periodi- camente e limpá-los. (ver Vista de perto (interior) letras F - I). Pode acontecer que a máquina de lavar louça não funcione ou não funcione bem. Antes de chamar a assistência técnica, vejamos juntos o que pode-se fazer : pode ser que se tenha esquecido de premer algum botão ou não se tenha feito, por distracção, uma operação necessária para a máquina funcionar. A máquina de lavar louça não inicia a funcionar Controlou se: a ficha está bem inserida na tomada, há energia em casa, a porta está bem fechada, o botão ligado-desligado está na posição “ON”, a torneira está aberta. A máquina de lavar louça não carrega água Controlou se: A torneira está aberta e bem coligada ao tubo, falta água em casa ou não chega com suficiente pressão, o tubo está dobrado, o filtro do tubo de alimentação da água está entupido. A louça não está limpa Colocou a dose certa de detergente? O programa de lavagem seleccionado é idóneo às peças colocadas na máquina? O filtro e micro filtro estão limpos? Os braços distribuidores estão presos? A máquina de lavar louça não descarrega a água Controlou se: O tubo de escoamento está dobrado. Na louça permanecem resíduos de calcário ou uma camada branca Controlou se: A tampa do recipiente do sal está fechada, a dosagem do preparado para brilho está bem regulada. Mensagens de erro Esta máquina de lavar louça é equipada com um sistema de segurança capaz de detectar eventuais anomalias de funcionamento. Estas anomalias são comunicadas por um ou dois indicadores luminosos "G" a piscar com frequência rápida. Depois de ter tomado nota de quais indicadores luminosos piscarem, desligue a máquina e chame a assistência técnica. Alarme de torneira fechada Se tiver se esquecido de abrir a torneira d'água, a máquina avisará com indicadores os luminosos a piscarem rapidamente 2 e 3 (lavagem e enxaguada) . Desligue mediante o botão On-Off, abra a torneira d'água e, depois de aguardar aproximadamente 20 segundos, ligue a máquina novamente, Repita as operações de programação e o programa seleccionado iniciará regularmente. Alarme dos filtros entupidos Se a máquina estiver bloqueada e estiverem acesos intermitentes os indicadores luminosos 1 (pré-lavagem) e 3 (enxaguadas) significa que o filtro está entupido por grandes resíduos de comida. Desligue a máquina, limpe o filtro com cuidado e, depois de tê-lo recolocado no lugar, na maneira indicada , ligue-a de novo. Repita as operações de programação e o programa seleccionado iniciará regularmente. Alarme por causa de defeito da válvula eléctrica de carregamento d'água. Se lampejar a frequência rápida o led 2 (lavagem) DESLIGAR E LIGAR DE NOVO a máquina de lavar louça depois de um minuto. Se o alarme permanecer, como primeira coisa fechar a torneira da água para evitar alagamentos depois tirar a corrente e chamar a assistência técnica. Se, apesar de todos os controlos, a máquina de lavar louça não funcionar e a irregularidade observada continuar, chamar o centro de assistência técnica autorizado mais próximo, comunicar as seguintes informações. - o tipo de avaria - a sigla do modelo (Mod. ...) e o número de série (S/N ....) apresentados na plaqueta situada na parte lateral do batente da porta. Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças de reposição não originais.

O conjunto de filtros Se desejar sempre bons resultados na lavagem, precisa limpar o grupo de filtração. A água de lavagem é limpa tirando os resíduos de comida e colocada novamente em circulação perfeitamente filtrada. Por isto, depois de cada lavagem, é melhor tirar os resíduos mais grandes que ficarem no copo “C” e do filtro semi circular A; para tirá-los, puxe a pega do copo para cima. É suficiente enxaguá-lo em água corrente. Uma vez por mês precisa limpar cuidadosamente o inteiro grupo de filtração: copo C + filtro semi circular A + filtro cilíndrico B. Para tirar o filtro “B” rode-o na direcção antiorária. Para a limpeza empregue uma escovinha não de metal. Monte novamente as peças (da maneira indicada na figura) e coloque novamente o grupo na máquina de lavar louça. Coloque-o no seu lugar a aperte-o para baixo. A máquina de lavar louça não deve ser utilizada sem filtros. Se os filtros não forem colocados direito, a eficiência de lavagem reduz-se e pode até causar danos à máquina de lavar louça. Há um problema?70

Instalação Ligação ao tubo de escoamento Coloque a mangueira de escoamento num conduto de descarga de diâmetro mínimo de 4 cm., ou então apoie-a dentro de um lavabo. Evite apertos e curvas excessivas. É possível a colocação ideal, me- diante a peça no formato de cotovelo específica de matéria plástica fornecida (veja figura). A parte da mangueira marcada com a letra A deve ficar entre 40 e 100 cm. de altura. A mangueira não deve ser imersa na água. Atenção: o cotovelo especial de matéria plástica deve estar fixado solidamente à parede para evitar que o tubo de escoamento mova-se e derrame água fora do escoamento Ligação eléctrica Inserir a ficha numa tomada de força dotada de uma eficiente ligação à terra (a ligação à terra da instalação é uma garantia de segurança prevista pela lei). Depois de ter verificado que os valores da tensão e da frequência de rede correspondam aos apresentados na plaqueta situada no patente inoxidável da porta da máquina e que a instalação eléctrica à qual for ligada tem capacidade para a corrente máxima indicada nesta plaqueta. Se a tomada de força à qual for ligada a máquina não corresponder à ficha, substitui-la com uma ficha adequada, em vez de empregar adaptadores ou derivações porque estes podem causar superaquecimentos ou queimaduras. ATENÇÃO: - De aparelho instalado, o cabo de alimentação eléctrica, a ficha bem como a tomada de corrente terão de ser acessíveis. -Caso o cabo de alimentação resultar danificado, a sua substituição terá de ser efectuada pelo fabricante ou pelo Serviço de Assistência Técnica para evitar qualquer tipo de risco. (Veja a Assistência). - O cabo não deve ser dobrado nem comprimido. - A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Posicionamento Colocar a máquina no ponto previamente escolhido. A máquina pode ser fixada às laterais ou ao fundo dos móveis próximos ou à parede. A máquina de lavar louça é dotada de tubos para a alimentação e o escoamento de água que podem ser orientados para a direita ou para a esquerda, para permitir uma adequada instalação. Nivelamento Depois de posicionada a máquina, atarraxar ou desatarraxar os pezinhos, se for necessário, para regular a altura da máquina e nivelá-la de maneira que esteja horizontal; todavia não deve de nenhum modo, estar inclinada mais de 2°. Um bom nivelamento garantirá o correcto funcionamento da máquina de lavar louça. Este modelo de máquina de lavar louça pode ser encaixado embaixo de um plano de trabalho contínuo (leia a respectiva folha de instruções). Ligação à torneira de água fria A ligação do electrodoméstico à rede d'água deve ser efectuada exclusivamente mediante a mangueira de carregamento fornecido junto com o aparelho, não utilize tubos diferentes. No caso de trocas, utilize somente peças originais. Ligue a mangueura de carregamento numa entrada de água fria com boca de rosca de 3/4 gás, e tome cuidado para atarraxá-la apertada na torneira. Se a canalização da água for nova ou tiver permanecido muito tempo sem ser utilizada, antes de efectuar a ligação, certificar-se, deixando-a escorrer um pouco, que a água seja límpida e sem impurezas. Sem esta precaução há risco que a entrada da água se entupa e danifique a máquina. -O aparelho terá de ser conectado à rede de distribuição de água mediante tubos novos. - Não usar tubos já existentes. Ligação da torneira de água quente A máquina pode ser alimentada com água quente da rede (instalação central, aquecedores) que não supere a tempe- ratura de 60° C. Neste caso o tempo de lavagem será cerca de 15 minutos mais curto e a eficiência da lavagem ligeiramente reduzida. A ligação deve ser efectuada à torneira de água quente, da mesma maneira descrita para a ligação à torneira de água fria. Segurança contra alagamentos Esta máquina de lavar pratos é equipada com um sistema que interrompe a entrada d'água no caso de vazamentos no interior da máquina.Viale Aristide Merloni 47Viale Aristide Merloni 47 Viale Aristide Merloni 47Viale Aristide Merloni 47 Viale Aristide Merloni 47 60044 Fabriano (AN) Italy60044 Fabriano (AN) Italy 60044 Fabriano (AN) Italy60044 Fabriano (AN) Italy 60044 Fabriano (AN) Italy
