MANUALE UTENTE IDL 40 EU.C INDESIT

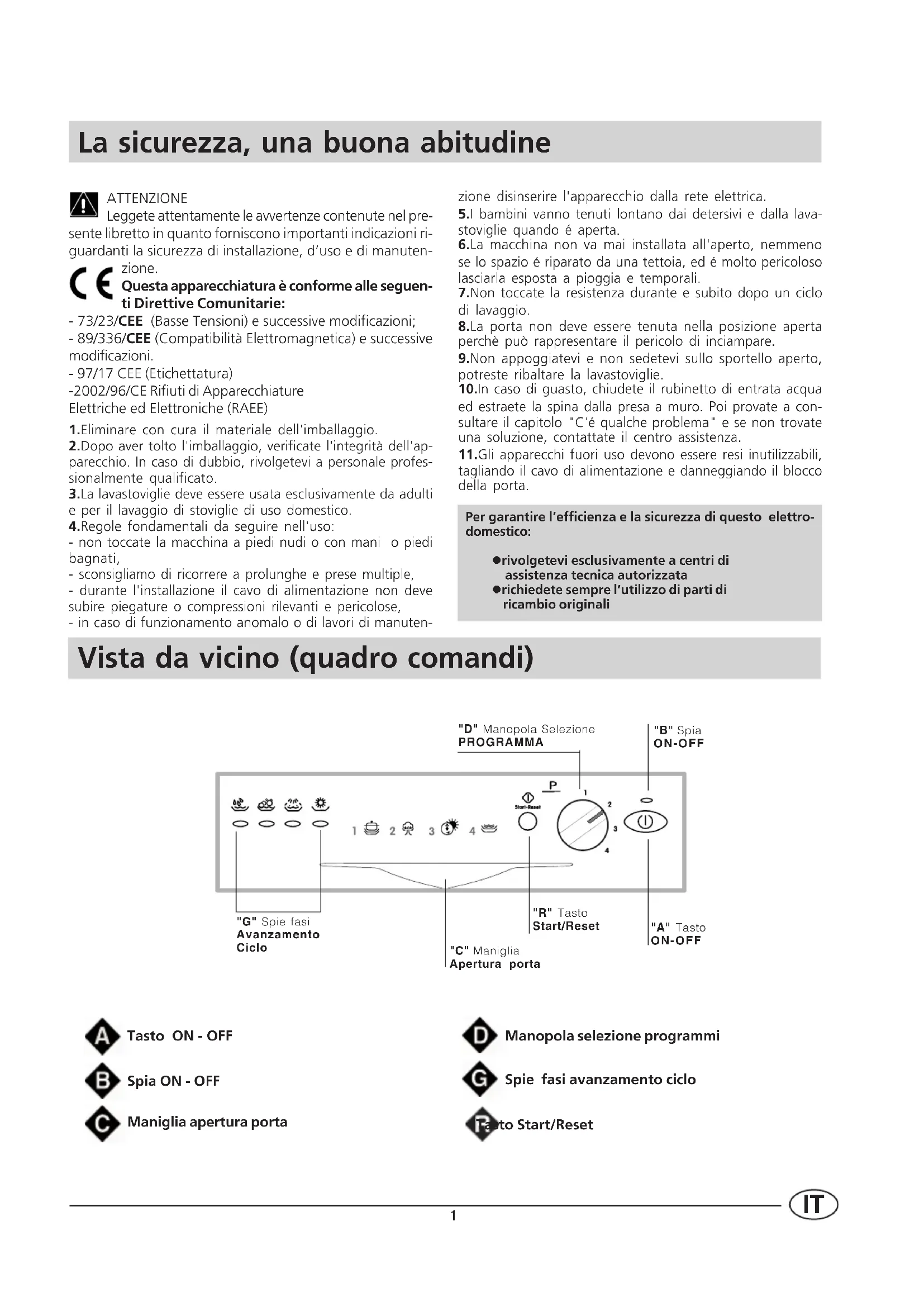

La sicurezza, una buona abitudine ATTENZIONE Leggete attentamente le avvertenze contenute nel pre- sente libretto in quanto forniscono importanti indicazioni ri- guardanti la sicurezza di installazione, d’uso e di manuten- zione. Questa apparecchiatura è conforme alle seguen- ti Direttive Comunitarie: - 73/23/CEE (Basse Tensioni) e successive modificazioni; - 89/336/CEE (Compatibilità Elettromagnetica) e successive modificazioni. - 97/17 CEE (Etichettatura) -2002/96/CE Rifiuti di Apparecchiature Elettriche ed Elettroniche (RAEE) 1.Eliminare con cura il materiale dell'imballaggio. 2.Dopo aver tolto l'imballaggio, verificate l'integrità dell'ap- parecchio. In caso di dubbio, rivolgetevi a personale profes- sionalmente qualificato. 3.La lavastoviglie deve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico. 4.Regole fondamentali da seguire nell'uso: - non toccate la macchina a piedi nudi o con mani o piedi bagnati, - sconsigliamo di ricorrere a prolunghe e prese multiple, - durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose, - in caso di funzionamento anomalo o di lavori di manuten- Tasto ON - OFF Spia ON - OFF Maniglia apertura porta zione disinserire l'apparecchio dalla rete elettrica. 5.I bambini vanno tenuti lontano dai detersivi e dalla lava- stoviglie quando é aperta. 6.La macchina non va mai installata all'aperto, nemmeno se lo spazio é riparato da una tettoia, ed é molto pericoloso lasciarla esposta a pioggia e temporali. 7.Non toccate la resistenza durante e subito dopo un ciclo di lavaggio. 8.La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare. 9.Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie. 10.In caso di guasto, chiudete il rubinetto di entrata acqua ed estraete la spina dalla presa a muro. Poi provate a con- sultare il capitolo "C'é qualche problema" e se non trovate una soluzione, contattate il centro assistenza. 11.Gli apparecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta. Spie fasi avanzamento ciclo Tasto Start/Reset Manopola selezione programmi Vista da vicino (quadro comandi) Per garantire l’efficienza e la sicurezza di questo elettro- domestico: l rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata l richiedete sempre l’utilizzo di parti di ricambio originali "D" Manopola SelezionePROGRAMMA"B" SpiaON-OFF"A" TastoON-OFF"G" Spie fasiAvanzamentoCiclo"R" TastoStart/Reset"C" ManigliaApertura porta2

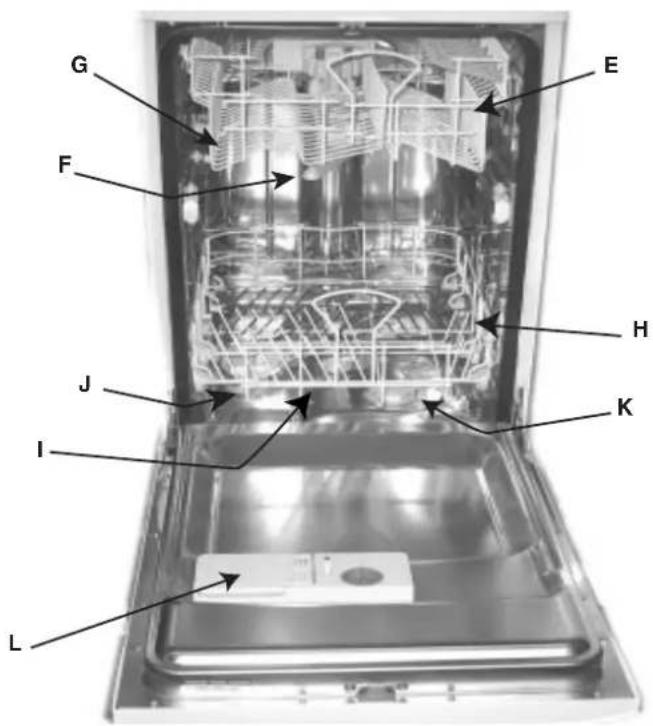

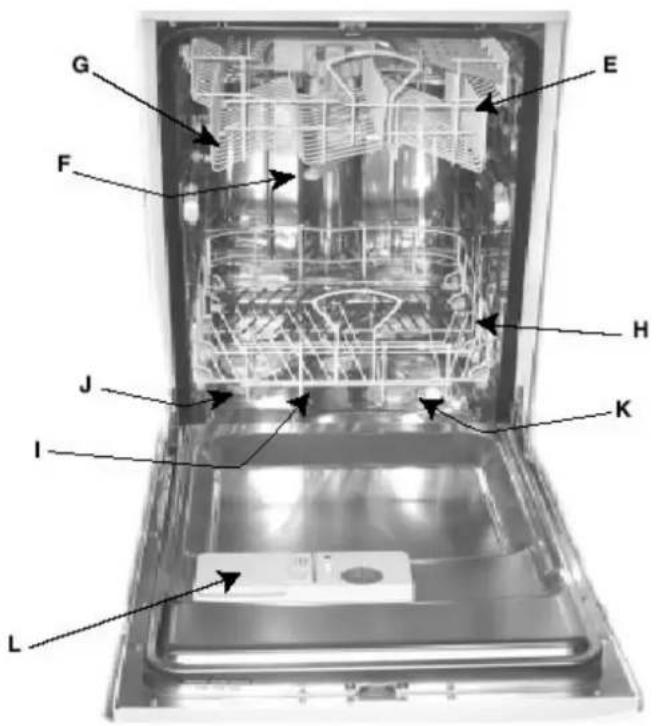

Vista da vicino (Interno) Irroratore inferiore Tappo contenitore sale Filtro lavaggio Contenitore detersivo e brillantante Cestello superiore Irroratore superiore Regolazione altezza cestello Cestello inferiore Caratteristiche tecniche Larghezza cm. 45 Profondità cm. 60 Altezza cm. 85 Capacità 9 coperti standard Pressione acqua alimentazione 4,3 psi - 145 psi (0,03÷1MPa (0,3 ÷10 bar) Tensione di alimentazione Vedi targhetta caratteristiche Potenza totale assorbita Vedi targhetta caratteristiche Fusibile Vedi targhetta caratteristiche

Sale .... Il sale La durezza dell'acqua varia a seconda della località. Se nel- la lavastoviglie entrasse acqua dura, si formerebbero incrostazioni sulle stoviglie. Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua. Caricamento del sale nel decalcificatore Utilizzate sempre sale specifico per lavastoviglie. Il serbatoio del sale é sotto il cestello inferiore e va riempito così:

1. Estraete il cesto inferio-

re, svitate e togliete il tap- po del serbatoio.

2. Se state caricando il ser-

batoio per la prima volta, riempitelo d'acqua.

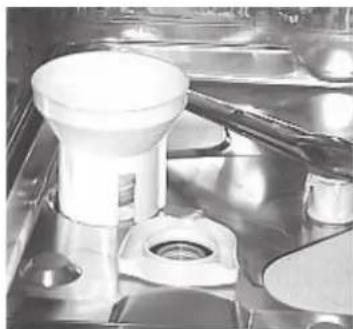

3. Mettete l'imbuto in do-

tazione sul foro ed introdu- cete circa 2 Kg di sale. E' normale che un po' d'ac- qua fuoriesca dal serbatoio.

4. Riavvitate il tappo con cura.

Il serbatoio del sale va riempito circa ogni 30 cicli di lavaggio. Attenzione: Per evitare la formazione di ruggine consiglia- mo di caricare il sale prima di iniziare un ciclo di lavaggio. Regolazione consumo sale La lavastoviglie è predisposta per la regolazione del consu- mo di sale in funzione della du- rezza dell'acqua che si utilizza in modo da ottimizzare e personalizzare il consumo del sale al livello minimo necessario. Potete richiedere il grado di du- rezza dell’acqua all’Ente erogatore dell’acqua potabile del- la vostra zona. Per la regolazione seguire le seguenti istruzioni:

1. svitare il tappo del serbatoio sale

2. sul collare del serbatoio è posta una freccia (vedi fig. ac-

canto) ruotare, se necessario, la freccia dal segno "-" in senso antiorario verso il segno "+" a seconda della durezza dell'acqua di alimentazione. Si consiglia di effettuare la regolazione secondo lo schema seguente: Durezza dell’acqua °dH °fH °mmol/l Posizione del selettore Consumo Sale (grammi /ciclo) Autonomia (cicli/2 kg) 0 - 10 0 - 17 0 - 1.7 / 0 / 10 – 25 18 – 44

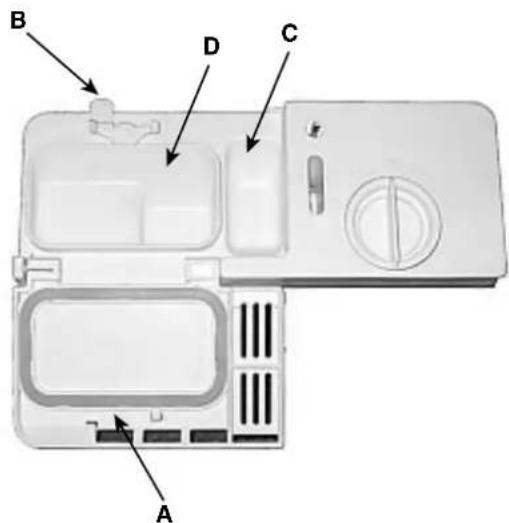

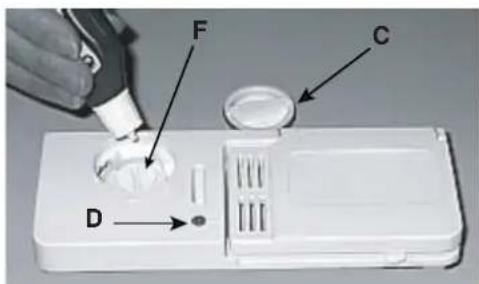

Detersivo e brillantante ..... Il detersivo Usare solamente detersivo specifico per lavastoviglie. Il rifor- nimento del detersivo deve essere effettuato prima dell'ini- zio di ogni ciclo di lavaggio sulla base delle indicazioni forni- te nella "Tabella cicli di lavaggio". Il distributore del detersi- vo si trova all'interno della porta. Caricamento del detersivo Per aprire il coperchio "A" premere il pulsante "B". Il deter- sivo va inserito nelle 2 vaschette "C" e "D" fino al bordo. Dopo aver versato il detersivo chiudere il coperchio, premen- dolo fino allo scatto. In commercio si può trovare del detersivo per lavastoviglie in compresse, in questo caso mettere una compressa nella vaschetta "D" e chiudere il coperchio. - Le migliori prestazioni di lavaggio ed asciugatura, si otten- gono solo con l’utilizzo di detersivo in polvere, brillantante liquido e sale. Il brillantante Il brillantante rende le tue stoviglie più brillanti perché ne migliora l’asciugatura. Il serbatoio del brillantante è posto all’interno della porta. Dovrai riempirlo quando vedi il serba- toio vuoto attraverso la spia ottica “D”. (Se la tua lavastoviglie è provvista di “spia mancanza brillantante”, lo riempirai quando lampeggia o si illumina). Caricamento del brillantante Per aprire il contenitore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che que- sto fuoriesca. E' possibile regolare la quantità di prodotto erogata, agendo con un cacciavite sul regolatore "F" posto sotto il coperchio "C". Vi sono 6 posizioni possibili, normal- mente é tarato sul 4. Importante: La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura. Se sulle stoviglie lavate rimanessero gocce d'acqua o mac- chie, è necessario ruotare il regolatore verso i numeri più alti. Se le stoviglie lavate presentassero delle striature bian- che, ruotare il regolatore verso i numeri più bassi.

Attenzione In commercio si possono trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se l’ acqua è dura o molto dura consigliamo di aggiungere comunque sale nell’apposito dispenser per evitare la formazione di striature bianche sulle stoviglie o sulla vasca. Se si utilizzano i prodotti 3 in 1 non è più necessario caricare il brillantante nell’apposito serbatoio. Se si vuole un’asciugatura ancora maggiore è possibile caricare il brillantante, avendo cura però di portare il regolatore sul n° 2. In ogni caso consultare le istruzioni del produttore sulle confezioni. Per facilitare l'aggancio del coperchio, eliminate, pri- ma della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.5

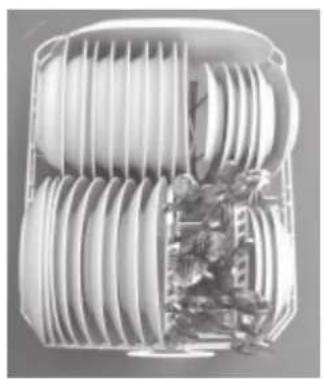

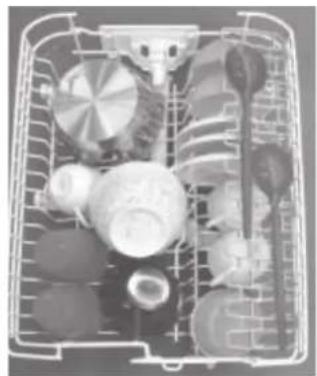

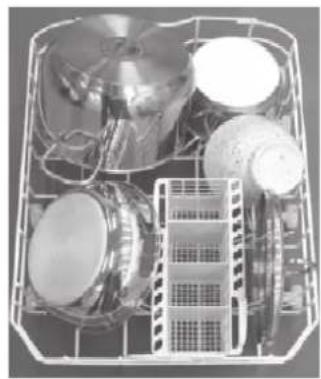

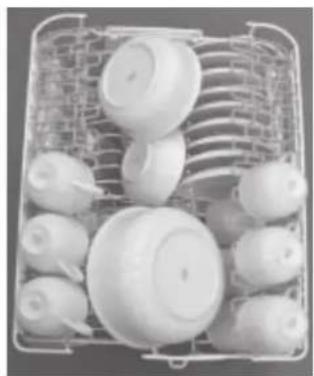

Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con conse- guente riduzione dell'efficacia di lavaggio. Qualora le pentole e le padelle fossero molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio. Si eviteranno così ulteriori lavaggi. Estrarre i cesti per facilitarel'operazione di carico delle sto- viglie. Come utilizzare il cestello inferiore Nel cestello inferiore vi consigliamo di mettere le stoviglie più difficili: pentole, coperchi, piatti piani e fondi come indicato nelle figure a lato. I piatti da portata e coperchi grandi vanno sistemati di pre- ferenza ai lati del cesto, senza però bloccare la rotazione dell'irroratore superiore. - pentole, insalatiere etc. devono essere sempre capovolte - stoviglie molto fonde vanno sistemate in posizione obli- qua, onde consentire all'acqua di defluire. Cestino posate Inserisci le posate nel cestino: I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestello delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cestello superiore in posizione orizzonta- le. Sistema tutte le posate in modo che non si tocchino fra di loro. Se il cestino è dotato di inserti laterali i cucchiaini vanno inseriti singolarmente nelle apposite feritoie (ved. fig. A). Posate particolarmente lunghe vanno sistemate in posizio- ne orizzontale nella parte anteriore del cestello superiore. Come utilizzare il cestello superiore Il cestello superiore è adatto a contenere stoviglie delicate e leggere come bicchieri, tazze da the e caffè, piattini, ma anche piatti, insalatiere basse, padelle e tegami bassi poco sporchi. - Collocare le stoviglie leggere in modo che non vengano spostate dai getti d’acqua. Come regolare il cestello superiore. E’ possibile regolare il cestello superiore in posizione alta o bassa. Per fare ciò aprire le alette di arresto rotaie e sfilare il cestello; sistemarlo con le rotelle posteriori in posizione alta o bassa quindi farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori; richiudere le alette per l'arresto (vedi figura F). Caricamento delle stoviglie Fig. A Esempi di caricamento cestello superiore Esempi di caricamento cestello inferiore

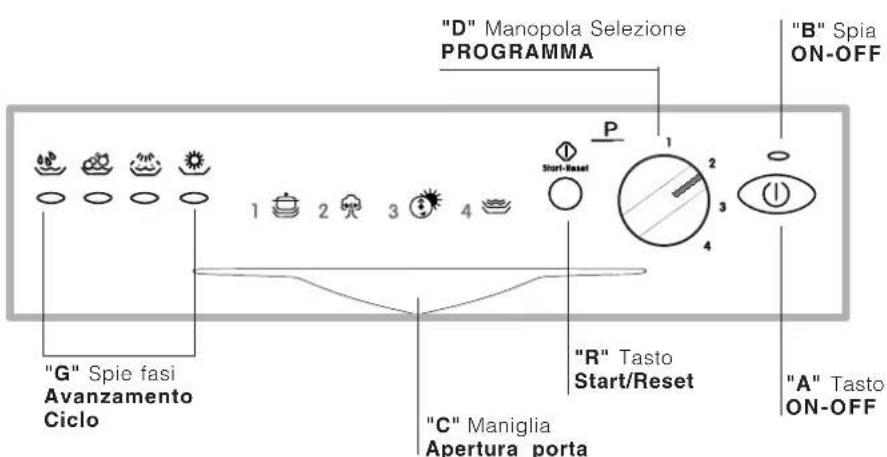

Come avviare la macchina Come avviare un programma di lavaggio.... Dopo aver effettuato tutte le operazioni riportate nei capitoli precedenti ed aver aperto completamente il rubinetto del- l’acqua, premete il pulsante ON-OFF “A” posto sul quadro comandi; la spia “B” si illumina. A questo punto la lavastoviglie è sotto tensione e potete scegliere il programma di lavaggio. Avviamento e selezione del programma. Ruotate in senso orario la manopola di selezione programmi"D" fino a far coincidere la tacchetta di riferi- mento sulla manopola con il numero o il simbolo del ciclo che si desidera impostare (consultate specie nei primi tempi la tabella programmi a pag.7). Se la porta è chiusa, premendo il pulsante di Start “R”, en- tro pochi secondi il programma si avvia. Lampade spia avanzamento ciclo La lavastoviglie è dotata di 4 lampade spia "G" che si illumi- nano in successione quando la macchina sta eseguendo quella fase del programma . Queste fasi sono: prelavaggio, lavaggio, risciacqui, asciugatura Annullare o modificare un programma in corso..... Premessa: Potete annullare un programma in corso solo se è iniziato da poco. Per modificare un programma tenete premuto per circa 5 secondi il pulsante di RESET “R”: la spia “G”si spegne e a questo punto tutte le impostazioni sono state annullate. Per selezionare un nuovo programma ripetete le operazioni previste nel paragrafo “avviamento e selezione del program- ma”. Attenzione: la manopola deve essere ruotata in senso orario dal programma 1 al programma 4, antiorario dal programma 4 al programma 1. Nel caso in cui abbiate dimenticato di inserire una stoviglia... E' possibile interrompere il ciclo di lavaggio premendo il pul- sante ON- OFF , quindi inserire le stoviglie ed all'accensione della macchina il ciclo riprenderà dal punto in cui era stato interrotto. E' andata via la luce? Avete aperto la porta della mac- china? Il programma si interrompe e poi riprende quando torna la luce o alla chiusura della porta. Alla fine del lavaggio.... La fine del ciclo è segnalata dal lampeggiare della spia rela- tiva all’asciugatura.

• Chiudete il rubinetto dell’acqua.

• Attendete alcuni minuti prima di togliere le stoviglie:se aspettate un pochino, con il vapore si asciugano meglio.

• Svuotate per primo il cesto inferiore. Avvertenza: quando aprite la porta della lavastoviglie, se il ciclo di lavaggio è in corso o è appena terminato, fate attenzione al vapore caldo che fuoriesce, potreste scot- tarvi. Attenzione: Spegnete la macchina premendo il pulsante “A”, stacca- te la spina dalla presa di corrente per togliere l’alimenta- zione elettrica; il cavo di alimentazione deve essere per- ciò facilmente accessibile.7

Tabella programmi Con il lavaggio in lavastoviglie avrete la garanzia di un ambiente igienizzante e di un pulito più sicuro.Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l’acqua, ridurresensibilmente la dose del detersivo. Programma Indicazioni per la scelta dei programmi De scrizione del ciclo Detersivo prelavaggio + lavaggio Brillantante Durata del programma (tolleranza ±10% ) Hrs. Min.

Stoviglie e pentolenormalmente sporche.Ciclo standardgiornaliero.Lavaggio a 60°C.Risciacquo freddoRisciacquo caldo a 70°CAsciugatura. 27 gr.

Eco Programma per unlavaggio ecologico, abassi consumienergetici, adatto astoviglie e pentolenormalmente sporche.Prelavaggio freddoLavaggio a 48°CRisciacquo freddoRisciacquo caldo a 60°CAsciugatura 3+24 gr.

Asciugatura Ciclo economico eveloce da utilizzare perstoviglie poco sporchesubito dopo l'uso.Lavaggio a 48°CRisciacquo a 67°CAsciugatura 20 gr.

Ammollo Lavaggio preliminaredi pentole e stoviglie inattesa di completare ilcarico al pastosuccessivo.Breve lavaggio freddo per impedirel'essicazione dei residui di cibo sullestoviglie. 0:12'8

Consigli per risparmiare -E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattem- po si formino cattivi odori e incrostazioni, potete utilizzare il ciclo ammollo. - Scegliete il programma adeguato : la scelta del program- ma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco. - Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un maggiore impatto ambientale. - E' inutile sciacquare le stoviglie prima di posizionarle nella macchina. Dopo ogni lavaggio Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lascia- te socchiusa la porta in modo che non ristagnino nè umidità, nè cattivi odori. Staccare la spina Prima di fare qualsiasi pulizia o manutenzione, staccate sem- pre la spina dalla presa: in questo modo non correrete alcun pericolo. Niente solventi nè abrasivi Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare nè solventi nè abrasivi ma solo un panno imbevuto di acqua tiepida e sapone. Per eliminare eventuali macchie sulla superfice della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie. Se partite per le vacanze Quando andate in vacanza, é consigliabile fare un lavaggio a vuoto, dopodichè staccare la spina, chiudere il rubinetto di ingresso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli. In caso di trasloco In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatela sul lato posteriore. Le guarnizioni. Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglie é rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita. Come tenere in forma la lavastoviglie La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodo- mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Dismissione degli elettrodomestici9

Pulizia e manutenzioni particolari Pulizia degli irroratori Può succedere che residui di cibo si attacchino agli irroratori ostruendo i fori; controllarli periodicamente e pulirli (vedere Vista di vicino (interno) alle lettere F-I). C'é qualche problema ? Può accadere che la lavastoviglie non funzioni o non funzio- ni bene. Prima di chiamare l'assistenza, vediamo insieme cosa si può fare: può darsi che abbiate dimenticato di pre- mere qualche tasto o non abbiate fatto, per distrazione, una manovra necessaria affinchè la macchina funzioni. La lavastoviglie non parte Avete controllato se: il rubinetto è aperto e ben collegato al tubo, manca l'acqua in casa oppure non arriva con sufficiente pressione, il tubo è piegato, il filtro del tubo di alimentazione acqua è intasato, la porta è aperta. Le stoviglie non sono pulite Avete controllato se: è stata messa la giusta dose di detersivo, il programma di lavaggio selezionato è idoneo alle stoviglie da lavare, filtro e microfiltro sono puliti, gli irroratori sono liberi. La lavastoviglie non scarica Avete controllato se: il tubo di scarico è piegato. Sulle lavastoviglie rimangono depositi calcarei o una patina bianca Avete controllato se: il tappo del contenitore sale è chiuso bene, il dosaggio di brillantante è regolato bene. Messaggi di errore La lavastoviglie è dotata di un sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali ano- malie sono segnalate da una o due spie ciclo “G” lampeg- gianti a frequenza rapida. Dopo aver preso nota di quali spie lampeggiano spegnete la macchina e chiamate l’assistenza tecnica. Allarme rubinetto chiuso Se hai dimenticato di aprire il rubinetto dell’acqua, la tua macchina te lo segnala con il lampeggiare a frequenza rapi- da delle spie 2 e 3 (lavaggio e risciacqui) . Spegnete con il pulsante di On-Off, aprite il rubinetto dell’acqua e dopo aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come previsto nel paragrafo “Scegliere il programma”e vedrete che la macchina si avvia. Allarme filtri intasati Se la macchina è bloccata e lampeggiano a frequenza rapi- da le spie1(prelavaggio) e 3 (risciacqui)) significa che il filtro è intasato da massicci residui di cibo. Spegnete la macchi- na, pulite accuratamente il filtro e dopo averlo risistemato nella sua sede riaccendete. Riselezionate Il programma ed esso si avvierà regolarmente. Allarme per guasto all’elettrovalvola di carico dell’ac- qua. Se lampeggia a frequenza rapida la spia 2 (lavaggio) SPE- GNERE E RIACCENDERE la lavastoviglie dopo un minuto. Se l’allarme permane, per prima cosa chiudere il rubinetto delll’acqua per evitare allagamenti poi togliere corrente e chiamare l’assistenza tecnica. Se invece lampeggiano a frequenza rapida spie diverse da quelle sopra indicate, spegnete la macchina e chiamate l'as- sistenza tecnica. Se nonostante tutti i controlli, la lavastoviglie non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni: - il tipo di guasto - la sigla del modello (Mod. ....) ed il numero di serie(S/N ....) riportati sulla targhetta applicata nella parte laterale delle controporta. Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Il gruppo filtrante Se vuoi avere sempre buoni risultati di lavaggio, è necessa- rio pulire il gruppo filtrante. L’acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente filtra- ta. Per questo, dopo ogni la- vaggio, è meglio rimuovere i residui più grossi che trovi trat- tenuti dal bicchiere “C” e dal filtro semicircolare A; per estrarli tira il manico del bicchere verso l’alto. Basterà sciacquarli sotto l’acqua corrente. Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro “B” si estrae ruotandolo in senso antiorario. Per la pulizia aiutati con uno spazzolino non metallico. Rimetti insieme i pezzi (come indicato nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento facendo una pressione verso il basso. La lavastoviglie non deve essere usata senza filtri. Se non inserisci correttamente i filtri si ridurrà l’efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.10

Installazione Posizionamento Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i fianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglie é munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'ade- guata installazione. Livellamento Posizionare la macchina agire sui piedini avvitandoli e svi- tandoli al fine di regolare, se necessario, l'altezza della mac- china e livellarla in modo che venga a trovarsi orizzontale; non deve comunque, in nessun modo, essere inclinata di oltre 2°. Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie. Questo modello di lavastoviglie può essere incassato sotto ad un piano di lavoro continuo (leggere il foglio di istruzioni relativo). Collegamento alla presa d'acqua fredda. L’allacciamento dell’elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l’apparecchio, non utilizzare tubi diversi. In caso di sostitu- zione utilizzare solo ricambi originali. Allacciare il tubo di carico ad una presa d'acqua fredda con bocca filettata da 3/4 gas, avendo cura di avvitarlo stretta- mente al rubinetto. Se la tubazione dell'acqua é nuova o é rimasta per lungo inattiva, prima di fare l'allacciamento, assicurarsi, facendola scorrere, che l'acqua diventi limpida e priva di impurità. Senza questa precauzione c'é il rischio che l'entrata d'acqua si in- tasi, danneggiando la macchina. - L’apparecchio deve essere collegato alla rete di distribu- zione dell’acqua utilizzando tubi nuovi. - Non riutilizzare i vecchi tubi. Collegamento alla presa d'acqua calda La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la tem- peratura di 60° C. In questo caso il tempo di lavaggio sarà abbreviato di circa 15 minuti e l'efficacia del lavaggio lievemente ridotta. Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda. Sicurezza antiallagamento La lavastoviglie è dotata di un sistema che interrompe l’in- gresso dell’acqua nel caso di perdite all'interno della mac- china. Collegamento al tubo di scarico Inserire il tubo di scarico in una conduttura di scarico che abbia un diametro minimo di cm. 4 oppure appoggialo al la- vandino. Evitare strozzature o curvature eccessive. E' possibi- le metterlo in maniera ottimale utilizzando lo speciale gomito in plastica in dotazione (ved. figura).La parte del tubo con- trassegnata con la lettera A deve essere ad una altezza compresa tra 40 e 100 cm. Il tubo non deve essere immerso nell’acqua. Attenzione: lo speciale gomito in plastica deve essere fissato saldamente al muro per evitare che il tubo di scarico si muova e non versi l'acqua fuori dallo scarico. Collegamento elettrico Inserire la spina in una presa di corrente munita di un effi- ciente collegamento a terra (la messa a terra dell'impianto é una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controporta inox della macchina e che l'impianto elettrico al quale essa va collegata sia dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spi- na, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potreb- bero provocare riscaldamenti o bruciature. ATTENZIONE - Ad apparecchio installato, il cavo di alimentazione elettrica, la spina e la presa della corrente devono essere accessibili. - Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assisten- za) - Il cavo non deve subire piegature o compressioni. - L’Azienda declina ogni responsabilità qualora queste norme non vengano rispettate. A11
