MANUAL DE UTILIZADOR ORCH 40 B Orima

Obrigado por ter adquirido este produto Orima. Por favor leia atentamente este manual de instruções antes de começar a usar o aparelho.2

Shelf Handle Door gasket Door inner Door rack fix bar light on/off switch fan cover Temperature control button Prateleira Pega Interior da porta Vedante da porta Prateleira fixa para garrafas Ventoinha Regulador de temperatura Interruptor da luz Armário Aberturas de ventilação Aberturas de ventilação

Prateleira Prateleira Dobradiça superior Pega Vedante da porta Prateleira Interior da porta Prateleira para garrafas4

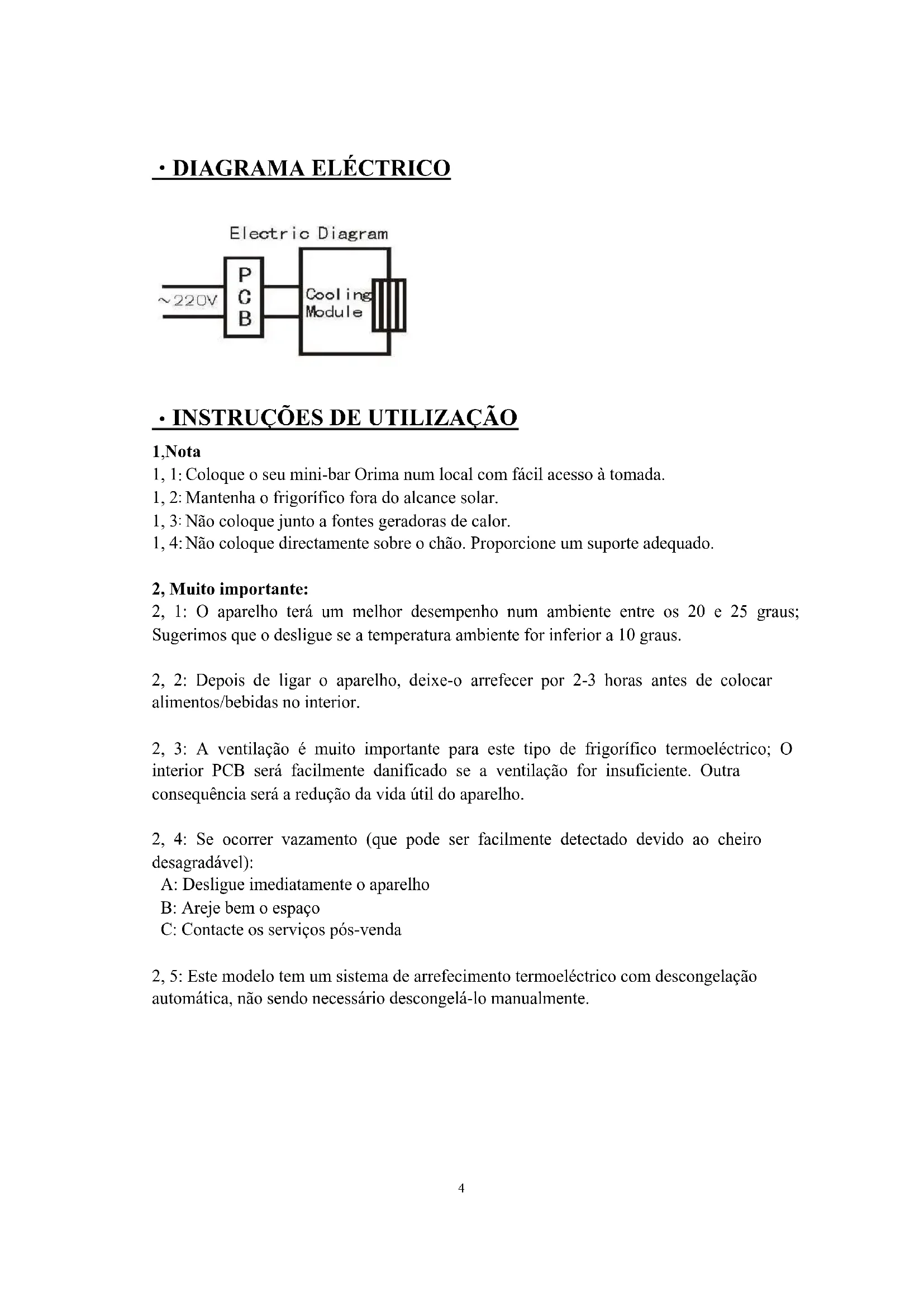

INSTRUÇÕES DE UTILIZAÇÃO

Não coloque junto a fontes geradoras de calor. 1, 4: Não coloque directamente sobre o chão. Proporcione um suporte adequado. 2, Muito importante: 2, 1: O aparelho terá um melhor desempenho num ambiente entre os 20 e 25 graus; Sugerimos que o desligue se a temperatura ambiente for inferior a 10 graus. 2, 2: Depois de ligar o aparelho, deixe-o arrefecer por 2-3 horas antes de colocar alimentos/bebidas no interior. 2, 3: A ventilação é muito importante para este tipo de frigorífico termoeléctrico; O interior PCB será facilmente danificado se a ventilação for insuficiente. Outra consequência será a redução da vida útil do aparelho. 2, 4: Se ocorrer vazamento (que pode ser facilmente detectado devido ao cheiro desagradável): A: Desligue imediatamente o aparelho B: Areje bem o espaço C: Contacte os serviços pós-venda 2, 5: Este modelo tem um sistema de arrefecimento termoeléctrico com descongelação automática, não sendo necessário descongelá-lo manualmente.5 3, Fonte de alimentação: 3, 1: O aparelho deve ser ligado a uma tomada de acordo com as normas do país antes de funcionar. 3, 2: Verifique se a corrente de sua casa coincide com a corrente indicada na placa de identificação do mesmo (patente na lateral do aparelho)

Na instalação de um frigorífico termoeléctrico, a ventilação deve ser seriamente considerada. Note o seguinte: 1, deve deixar pelo menos 200 cm³ para ventilação 2, a distância entre a parede e a lateral do minibar deve ser no mínimo 20mm 3, o fundo deve ser deixado pelo menos a 50mm do chão para o fluxo do ar 4, a passagem do ar não deve ser pré-aquecida 5, todo o sistema de arrefecimento deve ser considerado na ventilação As seguintes figuras mostram 4 formas de instalação6

ELIMINAÇÃO DE PEQUENAS ANOMALIAS

Anomalia: não faz frio Causa possível Acção Falta de energia Verificar a energia ou mudar para outra tomada PCB partido Mudar o PCB Ventoínha partida Substituir por uma nova ventoínha Vazamento Mudar a bomba de calor Módulo de refrigeração partido Colocar um novo módulo de refrigeração com silicone

Anomalia: fraca potência de refrigeração Causa possível Acção Elevada temperatura ambiente A temperatura da divisão está mais elevada do que o habitual Utilização desaconselhada Grande frequência na abertura da porta do aparelho Ventilação insuficiente Instalar o minibar de acordo com as instruções de ventilação Vedante gasto Substituir o vedante da porta Silicone gasto Colocar silicone na superfície do módulo de frio

Anomalia: barulho Causa possível Acção Sujidade Limpar o lixo da ventoínha Ventoínha partida Substituir a ventoínha Bomba de calor danificada

Anomalia: Geada ou Gelo dentro do aparelho Causa possível Acção Não descongela Desligar o aparelho pelo menos durante uma hora e depois voltar a ligar Baixa temperatura ambiente Ajustar o ar condicionado para os 25 graus7

Voltagem (V) 220-240 V Frequência (Hz) 50 Potência Máxima (W) 83 65 O actual consumo depende de como o aparelho for utilizado e sua localidade Classe de eficiência energética

Nível de Ruído, db(A) re 1pw

Dimensões Produto mm

430*480*510 405*445*545 Dimensões Caixa mm

13,5 14,5 Informação Eléctrica

Ver na matricula do produto Nota: O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.

Eliminação correcta deste produto Esta marca indica que este produto não deve ser descartado junto com outros resíduos domésticos em toda a CE. Para evitar possíveis danos ao meio ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, recicle-o responsavelmente para promover a reutilização sustentável dos recursos materiais. Para retornar o aparelho utilizado, por favor use a sistemas de recolha ou contacte o revendedor onde o produto foi comprado. Eles podem levar este produto para a reciclagem segura do ambiente.8 USER MANUAL Thermoelectric refrigerator
