MODE D'EMPLOI ORCH 40 B Orima

Nous vous remercions d’avoir choisi ce produit Orima. Lisez attentivement ce manuel d’instruction avant d’utiliser l’appareil.3

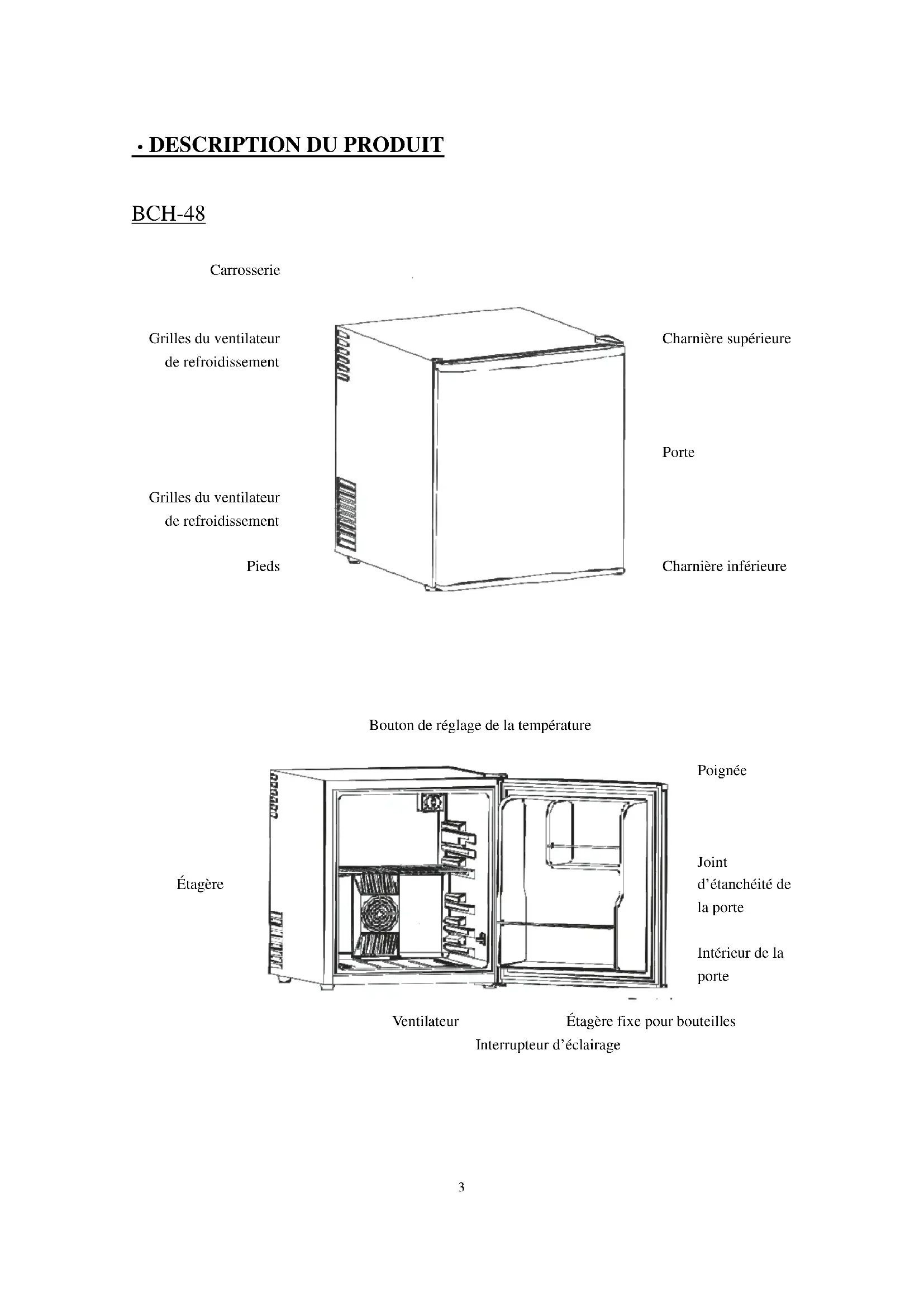

Grilles du ventilateur de refroidissement

Grilles du ventilateur de refroidissement Pieds

Charnière supérieure

Charnière inférieure

Bouton de réglage de la température

Joint d’étanchéité de la porte Intérieur de la porte Ventilateur Étagère fixe pour bouteilles Interrupteur d’éclairage4

Charnière supérieure Poignée Joint d’étanchéité de la porte Intérieur de la porte

Étagère fixe pour bouteilles

Niveau de température 0°~10℃ (température ambiante 28℃)5

Votre minibar Orima doit être installé de façon à ce que la prise de courant reste accessible. 1, 2

Installez l’appareil à l’abri de la lumière directe du soleil. 1, 3

Évitez de placer l’appareil à proximité de sources de chaleur. 1, 4: Ne l’installez pas directement sur le sol. Prévoyez un support adéquat.

2, Très important: 2, 1: L’appareil aura de meilleurs performances à une température ambiante entre les 20-25 degrés; Nous vous suggérons de le débranchez si la température ambiante est inférieure à 10 degrés. 2, 2: Après avoir branché l’appareil, laissez-le refroidir 2 à 3 heures avant de placez des aliments/boissons à l’intérieur. 2, 3: La ventilation est très importante pour ce type de réfrigérateur thermoélectrique; L’intérieur PCB sera facilement abîmé si la ventilation est insuffisante. Une autre conséquence sera la réduction de la durée de vie de l’appareil. 2, 4: Si des fuites surviennent (qui peuvent facilement être détectées dû aux odeurs désagréables) A: Débranchez immédiatement l’appareil B: Ventilez bien la pièce C: Appelez le service après-vente 2, 5: Ce modèle possède un système de refroidissement thermoélectrique avec dégivrage automatique, il n’est donc pas nécessaire de le dégivrer manuellement.6 3, Source d’alimentation: 3, 1: L’appareil doit être raccordé à une prise correctement mise à la terre et conforme aux normes en usage dans le pays avant d´être utilisé; 3, 2: Vérifiez les données de l’étiquette (qui se trouve sur le côté de l’appareil) que la puissance indiquée correspond à la puissance de votre réseau

VENTILATION Lors de l’installation de votre minibar thermoélectrique, la ventilation doit être sérieusement préservée. Veillez tenir compte de ce qui suit: 1, vous devez laisser au moins une surface utile de 200 cm³ pour la ventilation; 2, la distance entre le mur et les côtés latéraux du minibar doit être au minimum de 20 mm; 3, la partie inférieure du minibar doit être placée à au moins 50 mm du sol pour le flux d’air; 4, l’air passant ne doit pas être chauffé au préalable; 5, tout le système de refroidissement doit être préservé dans la ventilation. Les illustrations qui suivent proposent 4 différentes formes d’installation7

Panne: absence de refroidissement Cause Possible Action Ne marche pas Assurez-vous que l’appareil est branché au secteur, ou changez de prise PCB cassé Remplacez le PCB Ventilateur cassé Remplacez le ventilateur Fuite Remplacez la pompe à chaleur Module de refroidissement cassé Placez un nouveau module de refroidissement avec du silicone

Panne: refroidissement insuffisant Cause Possible Action Température ambiante élevée La température de la pièce est plus élevée qu’habituellement Utilisation déconseillée Grande fréquence d’ouverture de la porte Ventilation insuffisante Installez le minibar en accord avec les instructions de ventilation Joint d’étanchéité usé Remplacez le joint d’étanchéité de la porte Silicone usé Appliquez du silicone sur la surface du module de refroidissement

Panne: bruit Cause Possible Action Saleté Nettoyez la saleté du ventilateur Ventilateur cassé Remplacez le ventilateur Pompe à chaleur abîmée Remplacez la pompe à chaleur

Panne: Givre ou Glace à l’intérieur de l’appareil Cause Possible Action Ne dégivre pas Débranchez l’appareil durant au moins une heure et ensuite rebranchez-le Température ambiante basse Ajustez l’air conditionné pour les 25 degrés8

Modèle Nº ORCH-48 ORCH-40B Volume total net, L 48 40 Tension (V) 220-240V Fréquence (Hz) 50 Puissance Maximum (W) 83 65 L’actuelle consommation dépend de l’utilisation et les conditions environnantes de l’appareil. Classe d’efficacité énergétique A+ A++ Consommation d’énergie: kWh/année

Niveau sonore, db(A) re 1pw 0 30 Dimensions du Produit (mm) 430x480x510 405*445*545 Carrosserie (mm) 460x510x535 460*495*585 Poids net (kg) 12.5 13.5 Poids brut (kg) 13.5 14.5 Information Électrique Voir l’étiquette du produit Note: Le fabricant se réserve le droit d’apporter de futures modifications aux spécifications et paramètres techniques.

Élimination correcte de ce produit Ce symbole indique que ce produit ne doit pas être mis au rebut aux côtés des autres déchets domestiques dans toute la CEE. Pour éviter de possibles dommages à l’environnement ou à la santé humaine causés par l’élimination incontrôlée des déchets, recyclez-le de forme responsable afin promouvoir la réutilisation durable des ressources matérielles. Pour retourner un appareil usé, veuillez utiliser les points de collecte ou contactez le revendeur où ce produit a été acheté. Ils achemineront cet appareil vers un centre de recyclage agréé.
