MANUAL DE UTILIZADOR IUSL1271WE ELECTROLUX

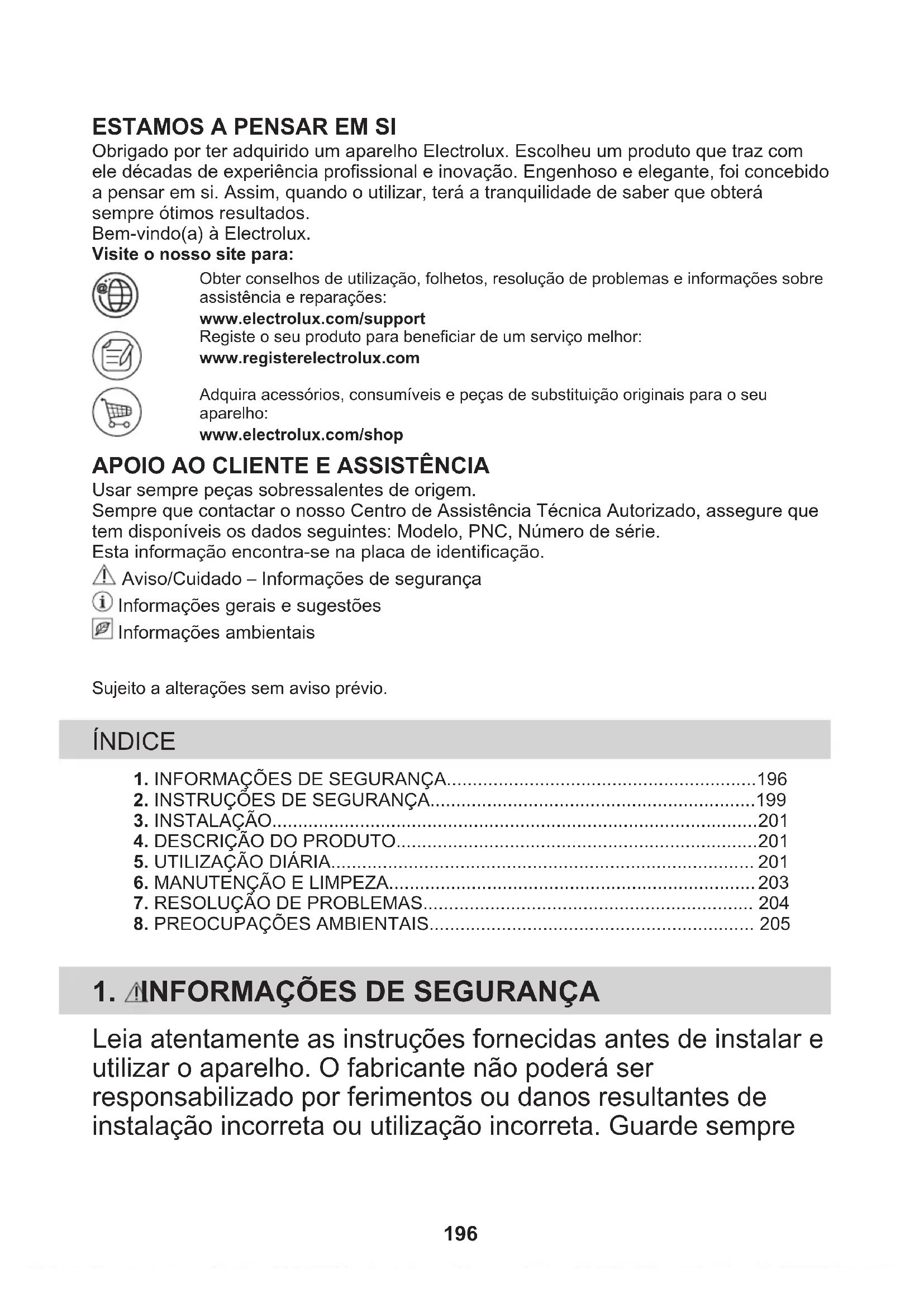

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz comele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebidoa pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterásempre ótimos resultados.Bem-vindo(a) à Electrolux.Visite o nosso site para:Obter conselhos de utilização, folhetos, resolução de problemas e informações sobreassistência e reparações:www.electrolux.com/supportRegiste o seu produto para beneficiar de um serviço melhor:www.registerelectrolux.comAdquira acessórios, consumíveis e peças de substituição originais para o seuaparelho:www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.Sempre que contactar o nosso Centro de Assistência Técnica Autorizado, assegure quetem disponíveis os dados seguintes: Modelo, PNC, Número de série.Esta informação encontra-se na placa de identificação. Aviso/Cuidado – Informações de segurança Informações gerais e sugestões Informações ambientaisSujeito a alterações sem aviso prévio. ÍNDICE 1. INFORMAÇÕES DE SEGURANÇA............................................................1962. INSTRUÇÕES DE SEGURANÇA...............................................................199

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre 196as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar.

• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

• Este aparelho destina-se apenas a utilização doméstica por cima de placas, fogões e dispositivos de cozinhar semelhantes.

• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.

• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).

• Antes de efetuar qualquer ação de manutenção, desligue o aparelho da corrente elétrica. 197• CUIDADO: As partes acessíveis poderão ficar quentes durante a utilização com aparelhos de cozinhar.

• Utilize apenas os parafusos de fixação fornecidos com o aparelho. Se não tiverem sido fornecidos, utilize os parafusos recomendados nas instruções de instalação. Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalação.

• AVISO: A não instalação dos parafusos ou a não fixação do dispositivo de acordo com estas instruções pode resultar em perigos elétricos.

• Não utilize adesivos para fixar o aparelho.

• A distância mínima entre a superfície da placa, onde os tachos são colocados, e a parte inferior do aparelho não pode ser inferior a 65 cm, exceto se for especificada uma distância diferente nas instruções de instalação do aparelho ou da placa.

• A descarga de ar tem de cumprir os regulamentos decretados pelas autoridades locais.

• Certifique-se de que o local de instalação do aparelho tem uma boa ventilação, para evitar o refluxo de gases para o local provenientes de aparelhos de queima de gás ou outros combustíveis, incluindo chama desprotegida.

• Certifique-se de que as aberturas de ventilação não ficam obstruídas e que o ar recolhido pelo aparelho não é conduzido para uma conduta de extração de gases de outros aparelhos (sistemas de aquecimento central, termossifões, esquentadores, etc.).

• A queda total de pressão criada na divisão com este aparelho a funcionar e outros que também estejam eventualmente a funcionar não pode ser superior a 0,04 mbar.

• Se o cabo de alimentação elétrica estiver danificado, este deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos elétricos. 198• Se o conjunto de cabos estiver danificado, este tem de ser substituído por um conjunto especial de cabos disponível a partir do fabricante ou do seu Centro de Assistência Técnica Autorizado.

• Se o aparelho for ligado diretamente à alimentação elétrica, a instalação elétrica tem de ficar equipada com um dispositivo de isolamento que permita desligar o aparelho da alimentação elétrica em todos os polos. É necessário garantir o corte total da ligação em conformidade com as condições especificadas para sobrevoltagem de categoria

III. O dispositivo de corte da ligação tem de estar

incorporado nas ligações fixas de acordo com os regulamentos elétricos aplicáveis.

• Não flambeie debaixo do aparelho.

• Não utilize este aparelho para extrair materiais e vapores perigosos ou explosivos.

• Limpe o aparelho regularmente com um pano macio para evitar que o material da superfície se deteriore.

• Não utilize uma máquina de limpar a vapor, spray de água, produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar a superfície do aparelho. Utilize apenas detergentes neutros.

• Limpe os filtros de gordura regularmente (pelo menos a cada 2 meses) e remova os depósitos de gordura do aparelho para evitar o risco de incêndio.

• Utilize um pano para limpar o interior do aparelho.

AVISO! Risco de ferimentos, choque elétrico, incêndio, queimaduras ou danos no aparelho.

• A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

• Não instale nem utilize o aparelho se estiver danificado.

• Siga as instruções de instalação fornecidas com o aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.

• Retire todas as películas de embalagem, rotulagem e proteção antes de instalar o aparelho. 199• Não instale o exaustor numa cavidade da parede, exceto se a cavidade tiver sido feita com essa finalidade.

2.2 Ligação elétrica

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.

• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.

• Se o símbolo ( ) não estiver impresso na placa de características, é necessário ligar o aparelho à terra.

• Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.

• Não permita que o cabo de alimentação fique enredado.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Se a tomada eléctrica estiver solta, não ligue a ficha.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Certifique-se de que o aparelho é instalado corretamente. Um cabo de alimentação elétrica solto ou ligado incorretamente poderá provocar o sobreaquecimento dos terminais.

• Ligue o aparelho à alimentação elétrica apenas no fim da instalação. Certifique-se de que a ligação elétrica fica acessível após a instalação.

AVISO! Risco de ferimentos, queimaduras e choque elétrico.

• Este aparelho destina-se apenas a ser utilizado para cozinhar. Não utilize o aparelho com outras finalidades.

• Não altere as especificações deste aparelho.

• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.

• Utilize apenas os acessórios fornecidos com o aparelho.

• Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar, especialmente quando fritar.

• Não utilize grelhadores elétricos descobertos.

• Não a utilize o aparelho como superfície para arrumar objetos.

• Não olhe diretamente para as luzes do aparelho através de lupas, binóculos ou dispositivos óticos semelhantes.

• Se o aparelho funcionar com outros dispositivos, a pressão máxima desenvolvida não deve exceder 4 Pa (4x10-5 bar).

2.4 Assistência técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças de substituição originais.

• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica do aparelho e elimine-o. 2003. INSTALAÇÃO AVISO! Consulte os capítulos relativos à segurança.

3.1 Instruções de instalação

Para obter todas as informações de instalação do aparelho, consulte o folheto de instalação separado.

4. DESCRIÇÃO DO PRODUTO

4.1 Descrição geral do painel de controlo

Lâmpada Liga e desliga as luzes. Primeira velocidade/Desligado O motor muda para o primeiro nível de velocidade. Ao premir segun‐da vez desliga o aparelho. Segunda velocidade. O motor muda para o segundo nível de velocidade. Terceira velocidade O motor muda para o terceiro nível de velocidade. Velocidade máxima O motor muda para o nível máximo de velocidade. Após 5 minutos oaparelho muda para a terceira velocidade. Notificação do filtro Lembra que é necessário substituir ou limpar o filtro de carvão e lim‐par o filtro de gordura.

5. UTILIZAÇÃO DIÁRIA

5.1 Utilizar o exaustor

Verifique a velocidade recomendada na tabela seguinte. Quando aquecer alimentos ou cozinhar em tachos tapados.Quando cozinhar em tachos tapados em várias zonas de aqueci‐mento ou vários queimadores e quando fritar lentamente. 201Quando cozer e fritar grandes quantidades de alimentos em ta‐ chos destapados ou quando cozinhar em várias zonas de aqueci‐ mento ou vários queimadores. Quando cozer e fritar grandes quantidades de alimentos com mui‐ ta humidade em tachos destapados. É recomendável deixar o exaustor a funcionar durante cerca de 15 minutos após o fim dos cozinhados. Operar o exaustor:

1. Prima o primeiro botão de velocidade

para ativar o aparelho.

2. Se necessário, prima o botão da luz

para iluminar a placa. A luz é regulável. Prima novamente o botão para alterar a intensidade a partir de: a. Máxima, b. Média, c. Fraca, d. Desligada.

3. Se necessário, altere a velocidade

premindo o botão pretendido. Para desligar o aparelho, prima o botão da primeira velocidade do aparelho novamente.

É uma função automática que liga a placa a um exaustor. A placa comunica com o exaustor através de um sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função do modo de funcionamento da placa e da temperatura do tacho mais quente. Também é possível controlar manualmente a ventoinha utilizando a placa manualmente. A função pode ser ativada a partir do painel da placa. Para obter mais informações sobre como utilizar a função, consulte o manual do utilizador da placa.

5.3 Notificação do filtro

O alarme do filtro lembra que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura. O indicador do filtro está aceso durante 30 segundos se o filtro de gordura tiver de ser limpo. O indicador do filtro pisca durante 30 segundos se o filtro de carvão tiver de ser substituído ou limpo. Consulte a secção da limpeza do filtro de gordura no capítulo “cuidados e limpeza”. Consulte a secção da limpeza do filtro de carvão ou da substituição do filtro de carvão no capítulo “cuidados e limpeza”. Para ativar ou desativar a função:

1. Para ativar a função, prima o botão

durante 3 segundos. Se a função estiver ativada, o indicador do filtro pisca duas vezes.

2. Para desativar a função, toque no botão

durante 3 segundos. Se a função estiver desativada, o indicador do filtro pisca uma vez. Para redefinir a função, prima o botão durante 3 segundos.

O aparelho é fornecido com um controlo remoto. A ligação está originalmente ativada. Para ligar ou desligar o controlo remoto:

1. Desligue o aparelho.

durante 3 segundos. O indicador no painel de controlo pisca duas vezes se a função estiver ativada e uma vez se estiver desativada

Agentes de limpeza Não use produtos de limpeza abrasivos nem esfregões. Limpe a superfície do aparelho com um pano macio com água quente e um detergente suave Depois de cozinhar, algumas partes do aparelho podem ficar quentes. Para evitar man‐ chas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha. Limpe manchas com um detergente suave. Mantenha o exaus‐ tor limpo Limpe o aparelho e os filtros de gordura todos os meses. Limpe cuidadosamente a gor‐ dura do interior e dos filtros de gordura. A acumulação de gordura ou outros resíduos po‐ de provocar incêndios. Siga as instruções para limpar os acessórios quando a notificação do filtro estiver ativa‐ da. Consulte “Notificação do filtro” no capítulo “Utilização diária”. Os filtros de gordura podem ser lavados numa máquina de lavar a loiça. Programe a máquina de lavar loiça para um ciclo curto com temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho. Filtro de carvão O tempo de saturação do filtro de carvão depende dos tipos de cozinhados e da frequên‐ cia de limpeza do filtro de gordura. O filtro de carvão é lavável; limpe ou regenere o filtro após aproximadamente cada dois meses. Consulte o folheto incluído no acessório.

6.2 Limpar o filtro de gordura

Os filtros estão fixados com molas e pinos no lado oposto. Para limpar o filtro:

1. Puxe a tampa para abrir.

2. Prima o manípulo da mola de fixação no

3. Incline ligeiramente a parte da frente do

filtro para baixo (2), e depois puxe-o. Repita os primeiros dois passos em todos os filtros.

4. Lave os filtros com uma esponja e

detergente neutro ou na máquina de lavar loiça. 203Programe a máquina de lavar loiça para um ciclo curto com temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

5. Para instalar os filtros, execute os

primeiros dois passos pela ordem inversa. Repita os passos em todos os filtros, se aplicável.

6.3 Limpar o filtro de carvão

Para retirar o filtro:

1. Retire os filtros de gordura do aparelho.

Consulte a secção “Limpar o filtro de gordura” neste capítulo.

2. Segure no filtro para evitar que caia e

desaperte o parafuso que segura o filtro de carvão.

3. Cuidadosamente, retire o filtro segurando

4. Regenere os filtros.

AVISO! Risco de queimaduras! Consulte o capítulo de segurança no manual do utilizador do forno. Limpe os filtros com um pano húmido. Regule o forno para 200ºC e mantenha os filtros no interior durante 2 horas. Deixe os filtros arrefecerem.

5. Para instalar o filtro, siga os passos na

ordem inversa. O filtro tem de estar completamente seco antes de o voltar a instalar no aparelho. Substitua a cama do filtro a cada 2 anos ou quando o pano estiver danificado.

6.4 Substituir a lâmpada

Este aparelho é fornecido com uma lâmpada LED. A substituição desta peça tem de ser efetuada por um técnico qualificado. Em caso de avaria, consulte a secção “Assistência” no capítulo “Instruções de segurança”.

7. RESOLUÇÃO DE PROBLEMAS

AVISO! Consulte os capítulos relativos à segurança.

7.1 O que fazer se...

Problema Causa possível Solução Não consegue ativar o aparelho. O aparelho não está ligado a umafonte de alimentação ou não está li‐gado corretamente.Verifique se o aparelho está ligadocorretamente à corrente elétrica. 204Problema Causa possível Solução Não consegue ativar o aparelho. O disjuntor está desligado. Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um eletricista qualificado. A lâmpada não funciona. A lâmpada está fundida. Substitua a lâmpada. Consulte o ca‐ pítulo "Cuidados e limpeza". O aparelho não absorve vapores suficientes. A velocidade do motor não é ade‐ quada aos vapores que aparecem. Altere a velocidade do motor. O indicador do alarme do filtro está ligado. O alarme do filtro está ligado. O fil‐ tro de gordura deve ser limpo ou o filtro de carvão deve ser substituído ou limpo. Consulte “Notificação do filtro” no capítulo “Utilização diária”.

8. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
