KASUTUSJUHEND IUSL1271WE ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatudpikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stiilne, loodud teilemõeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.Tere tulemast Electroluxi kasutajate hulka.Külastage meie veebisaiti, kust leiateNõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:www.electrolux.com/supportParemaks teeninduseks registreerige oma toode aadressilwww.registerelectrolux.comOstke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressilwww.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevadandmed: mudel, PNC, seerianumber.Teave on toodud andmeplaadil. Hoiatused / Ettevaatusabinõud – ohutusteave Üldine teave ja vihjed KeskkonnateaveJäetakse õigus teha muutusi. SISUKORD

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

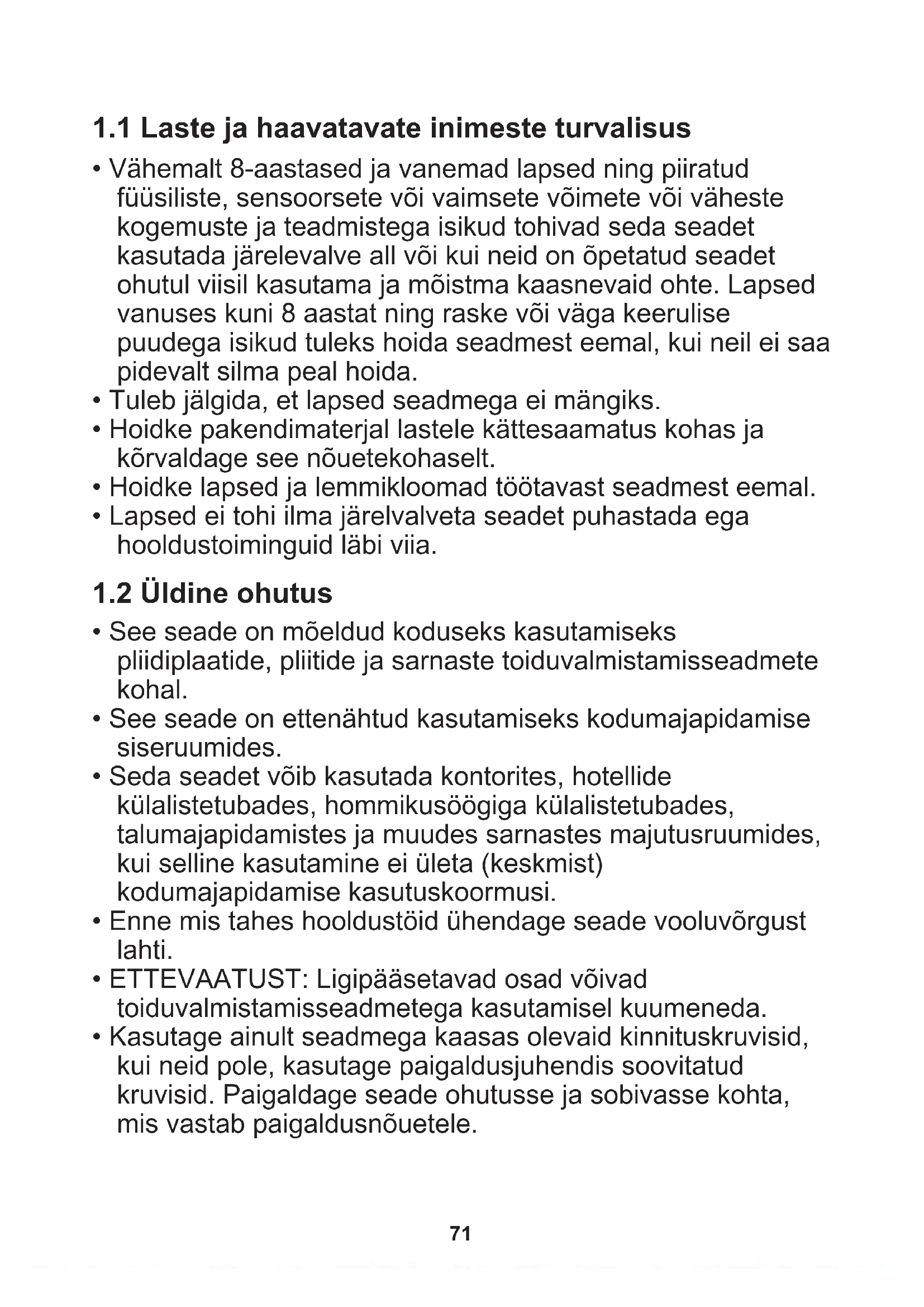

701.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Tuleb jälgida, et lapsed seadmega ei mängiks.

• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.

• Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.

• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

• See seade on mõeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.

• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

• ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.

• Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele. 71• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.

• Ärge kasutage seadme kinnitamiseks liime.

• Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidi paigaldusjuhendis ei ole öeldud teisiti.

• Õhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.

• Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

• Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

• Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.

• Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

• Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt.

• Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• Vältige seadme all flambeerimist.

• Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks. 72• Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.

• Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.

• Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.

HOIATUS! Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasasolevaid paigaldusjuhiseid.

• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.

• Enne seadme paigaldamist eemaldage kogu pakend, märgistus ja kaitsekile.

• Ärge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.

HOIATUS! Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.

• Kui andmeplaadil ei ole trükitud sümbolit ( ), tuleb see seade maandada.

• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.

• Vältige elektrijuhtmete sassiminekut.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.

• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.

• Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda.

• Paigaldamisel jätke ühendamine kõige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

HOIATUS! Vigastuse, põletuse või elektrilöögioht!

• See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mistahes muul eesmärgil.

• Ärge muutke seadme tehnilisi omadusi.

• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.

• Kasutage ainult seadmega kaasnenud tarvikuid. 73• Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või õliga.

• Ärge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse.

• Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

HOIATUS! Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

• Eemaldage seade vooluvõrgust.

• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

HOIATUS! Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

4.1 Juhtpaneeli ülevaade

Funktsioon Kirjeldus

Lamp Lülitab valgustuse sisse ja välja. Esimene kiirus / väljas Mootor lülitub esimesele kiirusele. Teine vajutus lülitab seadme välja. Teine kiirus Mootor lülitub teisele kiirusele. 74Funktsioon Kirjeldus

Kolmas kiirus Mootor lülitub kolmandale kiirusele.

Maksimumkiirus Mootor lülitub maksimumkiirusele. 5 minuti pärast lülitub seade kol‐ mandale kiirusele.

Filtri märguanne Tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafil‐ ter puhastada.

5. IGAPÄEVANE KASUTAMINE

5.1 Õhupuhasti kasutamine

Kontrollige soovitatavaid kiirusi allolevast tabelist. Toidu soojendamine, toiduvalmistamine kaanega nõudes. Toiduvalmistamine kaanega nõudes mitmel keedualal või põletil, kerge praadimine. Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduval‐ mistamine mitmel keedualal või põletil. Keetmine ja suuremate koguste praadimine ilma kaaneta, suur niiskus. Pärast toiduvalmistamise lõppu soovitatakse õhupuhasti umbes 15 minutiks tööle jätta. Õhupuhasti kasutamiseks:

1. Vajutage esimese kiiruse nuppu , et

seade sisse lülitada.

2. Vajadusel vajutage valgustinuppu , et

tööpinda valgustada. Valgusti on hämardatav. Vajutage uuesti nuppu, et muuta intensiivsust olekust: a. Maksimaalne, b. Keskmine, c. Madal, d. Väljas.

3. Vajadusel muutke kiirust, vajutades

sobivat nuppu. Seadme väljalülitamiseks vajutage uuesti esimest kiirusenuppu

5.2 Hob²Hood funktsioon

See on automaatne funktsioon, mis ühendab pliidi ja õhupuhasti. Nii pliidil kui ka õhupuhastil on infrapuna- signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatori tööd saab pliidi kaudu ka käsitsi juhtida. Funktsiooni saab sisse lülitada pliidi paneelilt. Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

5.3 Filtri märguanne

Filtrihoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafilter puhastada. Kui rasvafilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse . Kui söefilter tuleb asendada või puhastada, siis filtri indikaator vilgub . 75Lugege rasvafiltri puhastuse kohta puhastuse ja hoolduse peatükist. Lugege söefiltri puhastamise või söefiltri asendamise kohta puhastuse ja hoolduse peatükist. Funktsiooni sisse- ja väljalülitamiseks:

1. Funktsiooni aktiveerimiseks vajutage

nuppu 3 sekundit. Kui funktsioon on sisse lülitatud, siis filtri ikoon vilgub kaks korda.

2. Funktsiooni väljalülitamiseks vajutage

nuppu 3 sekundit. Kui funktsioon on välja lülitatud, siis filtri ikoon vilgub üks kord. Funktsiooni lähtestamiseks vajutage nuppu 3 sekundit.

Seadme juurde kuulub ka kaugjuhtimispult. Ühendus on algselt lubatud. Kaugjuhtimispuldi ühendamiseks või väljalülitamiseks:

1. Lülitage seade välja.

2. Vajutage 3 sekundit .

Kui funktsioon on lubatud, vilgub juhtpaneeli sümbol kaks korda ning kui keelatud, siis üks kord.

6. PUHASTUS JA HOOLDUS

6.1 Juhised puhastamiseks

Puhastusvahendid Ärge kasutage abrasiivseid vahendeid ega harju. Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga. Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne puhastamist jahtuda; kuivatage seda puhta lapi või köögipaberiga. Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit. Hoidke õhupuhasti puhtana Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimi‐ se. Kui filtri hoiatus põleb, järgige tarvikute puhastamise juhiseid. Vt filtri hoiatuse jaotist pea‐ tükis Igapäevane kasutamine. Rasvafiltreid võib pesta ka nõudepesumasinas. Valige nõudepesumasinas madala temperatuuriga lühike tsükkel. Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tööd. Söefilter Söefiltri kasutusaeg võib olla erinev, sõltudes toiduvalmistamise tüübist ja rasvafiltri pu‐ hastamise sagedusest. Söefilter on pestav, peske või regenereerige filtrit iga kahe kuu ta‐ gant. Vt tarvikuga kaasasolevat infolehte.

6.2 Rasvafiltri puhastamine

Filtrid on kinnitatud vastaskülgedel asuvate klambrite ja varraste abil. Filtri puhastamiseks:

1. Tõmmake katet, et see avada.

762. Vajutage kinnitusklambri hoidikut, mis

asub filtripaneelil õhupuhasti all (1).

seejärel tõmmake. Korrake kahte esimest sammu kõigi filtritega.

4. Peske filtreid mitteabrasiivse

pesuvahendi ja käsnaga või nõudepesumasinas. Valige nõudepesumasinas madala temperatuuriga lühike tsükkel. Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tööd.

5. Filtrite tagasiasetamiseks korrake kahte

esimest sammu vastupidises järjekorras. Korrake toimingut kõigi filtritega.

6.3 Söefiltri puhastamine

Filtri eemaldamiseks:

1. Eemaldage seadmest kõik rasvafiltrid.

3. Võtke filter ettevaatlikult välja, hoides

küljel olevatest käepidemetest.

4. Taastage filtrid.

HOIATUS! Nahapõletusoht! Vt vastavat jaotist ahju kasutusjuhendis. Puhastage filtreid niiske lapiga. Seadke ahi temperatuurile 200°C ja hoidke filtreid 2 tundi ahjus. Laske filtritel maha jahtuda.

5. Filtri paigaldamiseks teostage toiming

vastupidises järjekorras. Enne seadmesse tagasiasetamist peab filter olema täielikult kuivanud. Asendage filter iga 2 aasta tagant või siis, kui riie on kahjustunud.

6.4 Lambi asendamine

Selle seadme juurde kuulub ka LED-lamp. Seda osa võib asendada ainult tehnik. Mis tahes rikke korral vaadake jaotist "Hooldus" peatükis "Ohutusjuhised".

HOIATUS! Vt ohutust käsitlevaid peatükke.

777.1 Mida teha, kui...

Probleem Võimalik põhjus Lahendus Seade ei käivitu. Seade ei ole vooluvõrku ühendatud või on ühendatud valesti. Kontrollige, kas seade on õigesti vooluvõrku ühendatud. Seade ei käivitu. Kaitse on vallandunud. Tehke kindlaks, kas tõrke põhjustas kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrik‐ uga. Lamp ei põle. Valgusti on rikkis. Asendage lamp. Vt peatükki "Pu‐ hastus ja hooldus". Seade ei ima aure piisavalt hästi. Valitud mootorikiirus ei vasta tekki‐ vale auruhulgale. Muutke mootorikiirust. Filtrihoiatuse indikaator põleb. Filtrihoiatus põleb. Rasvafilter tuleb puhastada või söefilter välja vaheta‐ da või puhastada. Vt filtri hoiatust jaotisest "Igapäeva‐ ne kasutamine".
