Marca	Armani
Modelo	AR11105
Tipo de produto	Relógio de pulso de corda automática
Movimento	Mecânico automático com reserva de marcha de aproximadamente 38 horas
Funções	Exibição de horas, minutos, segundos, data, cronógrafo (30 minutos, 60 segundos), contador 24h (segundo fuso horário)
Ajuste da hora	Por coroa na posição 2 ou 3 conforme o modelo
Ajuste da data	Por coroa ou botão oculto; evitar entre 22h e 2h
Cronógrafo	Início/paragem pelo botão A, reinicialização pelo botão B, medição de tempos intermédios
Resistência à água	5 ATM (50 metros) – adequado para lavagem das mãos e chuva, não para natação
Material da caixa	Aço inoxidável (estimativa)
Material da pulseira	Aço inoxidável (elos ajustáveis)
Dimensões da caixa	Aproximadamente 42 mm (estimativa)
Espessura	Aproximadamente 11 mm (estimativa)
Peso	Aproximadamente 150 g (estimativa)
Alimentação	Corda automática pelo movimento do pulso ou manual (10-20 voltas)
Manutenção e limpeza	Limpar com um pano macio e água; enxaguar após contacto com água do mar; evitar produtos químicos e campos magnéticos fortes
Segurança	Coroa de rosca para estanqueidade; não utilizar os botões debaixo de água
Peças sobressalentes e reparabilidade	Pulseira (elos e eixos); revisão recomendada a cada 3 a 5 anos por um técnico qualificado
Informações gerais	Relógio da coleção Emporio Armani; leitura da reserva de marcha através de um indicador em alguns modelos

Perguntas frequentes - AR11105 Armani

Como desaparafusar a coroa se estiver bloqueada?

Gire a coroa no sentido anti-horário até que se desaparafuse completamente. Poderá então puxá-la para ajustar a hora ou a data.

Como ajustar a hora no relógio AR11105?

Puxe a coroa para a posição 2 ou 3 conforme o modelo. Gire-a no sentido horário para ajustar os ponteiros. Em seguida, empurre-a para a posição 1.

Como ajustar a data?

Puxe a coroa para a posição 2. Gire-a até exibir a data do dia anterior, depois puxe para a posição 3 e gire para obter a data correta. Evite ajustar a data entre 22h e 2h.

Como utilizar o cronógrafo?

Certifique-se de que a coroa está na posição 1. Prima o botão A para iniciar/parar o cronómetro. Prima B para repor os ponteiros a zero. Para um tempo intermédio, prima B durante o cronometragem.

Como dar corda manualmente ao relógio?

Mantenha a coroa na posição 1 (normal) e gire-a no sentido horário 10 a 20 vezes. Isto garante uma reserva de marcha suficiente.

Qual é a reserva de marcha do AR11105?

Aproximadamente 38 horas quando o relógio está completamente carregado.

O relógio é à prova de água?

Sim, é à prova de água até 5 ATM (50 metros). Isto significa que resiste a salpicos e chuva, mas não a natação ou mergulho.

Como manter o meu relógio Armani?

Limpe-o com um pano macio e água. Após contacto com água do mar, enxague com água doce. Evite produtos químicos, campos magnéticos e temperaturas extremas. Faça a revisão a cada 3 a 5 anos.

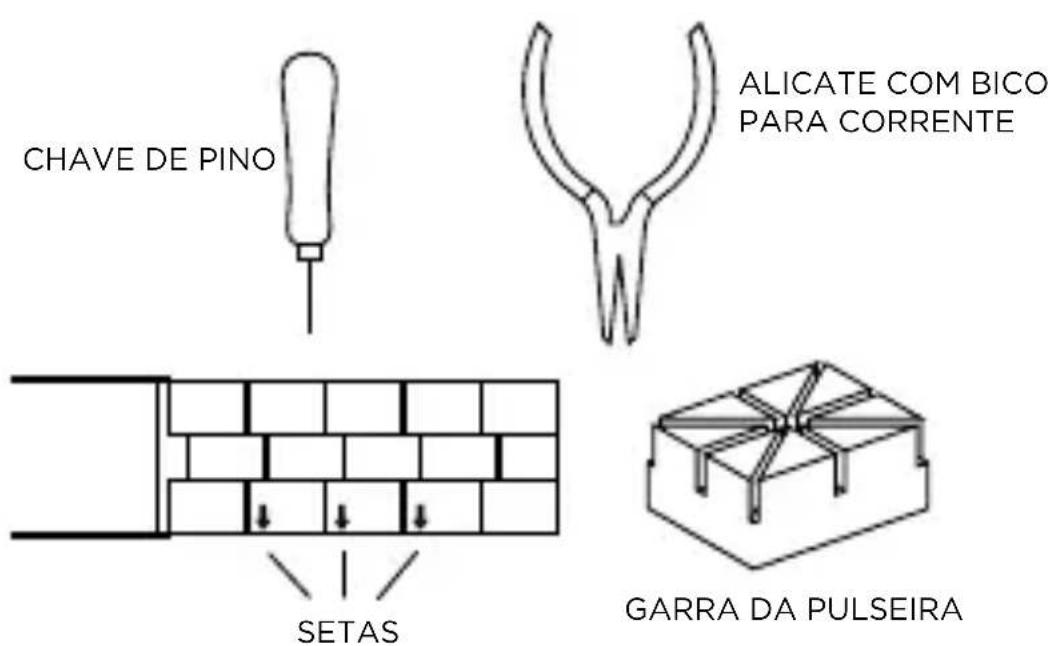

Como ajustar a pulseira?

Utilize um extrator de eixos para retirar os eixos dos elos. Abra o fecho, localize as setas no interior da pulseira e remova os elos necessários. Feche o fecho após o ajuste.

O que fazer se os ponteiros do cronógrafo não voltarem a zero?

Puxe a coroa para a posição 3. Prima simultaneamente A e B durante 2 segundos para ativar o modo de correção. Utilize A para ajustar o ponteiro dos segundos, depois B para passar ao ponteiro seguinte. Volte a colocar a coroa na posição 1.

MANUAL DE UTILIZADOR AR11105 Armani

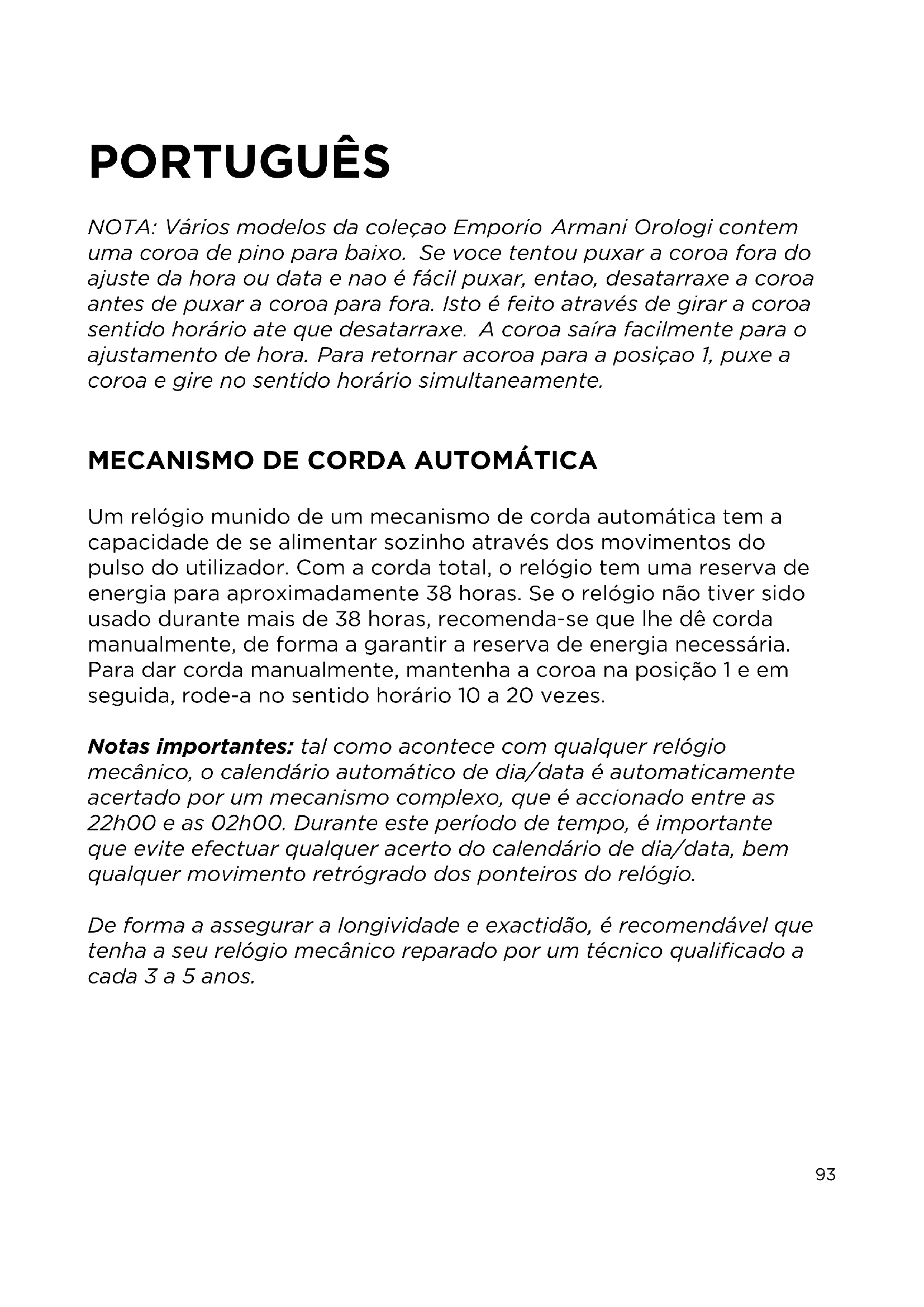

MOVIMENTO DI CARICAMENTO AUTOMATICO

NOTA: Vários modelos da coleção Emporio Armani Orologi contem uma coroa de pino para baixo. Se você tentou puxar a coroa fora do ajuste da hora ou data e não é fácil puxar, entao, desatarraxe a coroa antes de puxar a coroa para fora. Isto é feito atraves de girar a coroa sentido horário ate que desatarraxe. A coroa saira fácilmente para o ajustamento de hora. Para returnar acoroa para a posicao 1, puxe a coroa e gire no sentido horário simultaneamente.

MECANISMO DE CORDA AUTOMÁTICA

Um relógio没钱o de um mecanismo de corda automatica tem a capacidade de se alimentar sozinho atraves dos movimentos do pulso do uso. Com a corda total, o relógio tem umaresherva de energia para aproximamente 38 horas. Se o relógio não tiver sido uso durante mais de 38 horas, recomenda-se que lhe de corda manualmente, de forma a garantir aresherva de energia necessária. Para dar cordamanualmente, mantenha a coroa na posicao 1 e em seguida, rode-a no sentido horario 10 a 20 vezes.

Notas importantes: tal como acontece comrialquer relógio mecánico, o calendário automatico de dia/data é automaticamente acertado por um mecanismo complexo, que é actionado entre as 22h00 e as 02h00. Durante este periodo de tempo, é importante que evite efectuar qualquer acerto do calendário de dia/data, bem qualquer movimento retrógrado dos ponteiros do relógio.

De forma a assegurar a longividade e exactidão, é recomendável que tenha a seu relógio mecânico reparado por um técnico qualificado a cada 3 a 5 anos.

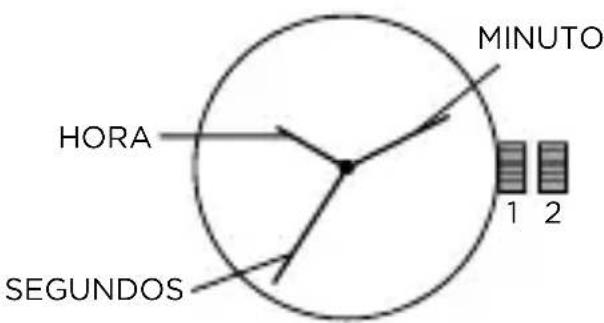

2 PONTEIROSE E 3 PONTEIROs

Acerto da hora

1. Puxe a coroa para fora para a posicao 2.
2. Rode a coroa no sentido horario para acertar os ponteiros da hora e dos minutos para a hora pretendida.
3. Pressione a coroa para a posicao 1.

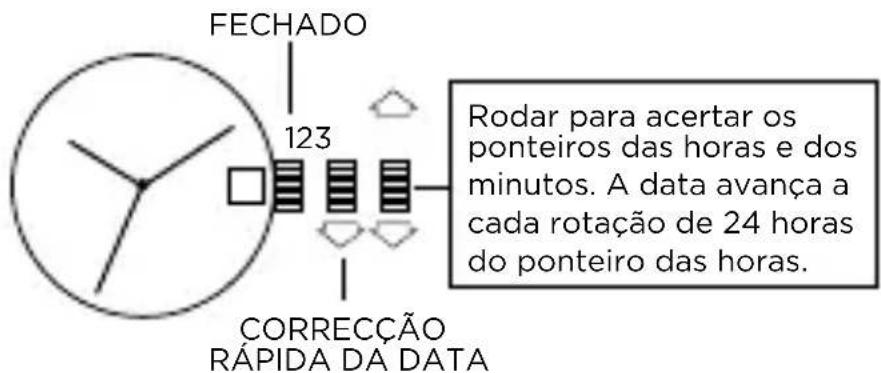

MODELOS DE DATA

Acerto da data

1. Puxe o botão para a posicao 2.
2. Gire o botão no sentido horário ou anti-horário e acerte a data para o dia anterior. A direção que a data movimenta-se varia em modelos differentes de relógios.

Acerto da hora

1. Puxe o botao para a posicao 3.
2. Gire-o no sentido anti-horario para avançar a hora e continue até que o dia mude para o dia atual.
3. Acerte com a hora correta.

Não aterar a data entre as 10 horas da noite e as 2 da manhã. Esta é a ALTERA em que o mecanismo se encontra em posicao de mudanca automatica de data e qualquer interfencia pode danificar o mecanismo.

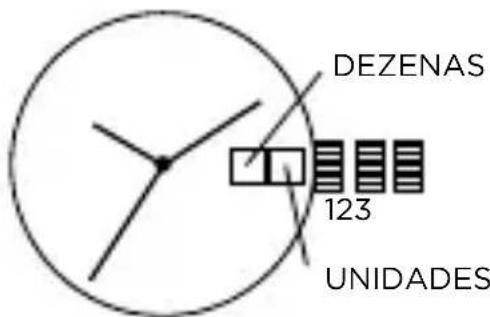

FORMATO GRANDE DE DATA

Acerto da hora

1. Puxe a coroa para fora para a posicao 3.
2. Rode a coroa no sentido horario para a hora correcta.
3. Volte a colocar a coroa na posicao 1.

Acerto da data

1. Puxe a coroa para fora para a posicao 2.
2. Rode a coroa no sentido anti-horário para acertar o algarismo das unidades.
3. Rode a coroa no sentido horario para acertar o algarismo das dezenas.
4. Volte a colocar a coroa na posicao 1. OBSERVACAO: É necessario repor a data a "01" no inico de cada mês.

OBSERVACION: Para garantir que a data é acertada correctamente, não acerte a data entre as 21h00 e a 1h00.

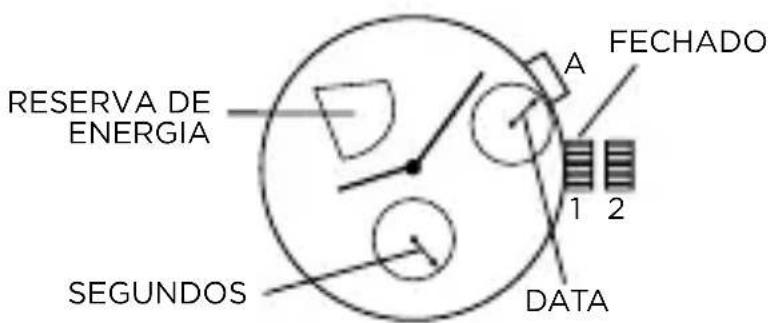

RESERVE DE ENERGIA / DATA

Acerto da hora

1. Puxe a coroa para fora para a posicao 2.

2. Rode a coroa no sentido horario para acertar os ponteiros da hora e dos minutos para a hora pretendida.

3. Pressione a coroa para a posicao 1.

Acerto da data

Com qualquer objecto pontiagudo (mas não aguçado), pressione o botão de pressão oculto A para acertar a data.

Leitura daresherva de energia

Quando o indicator do visor deresherva de energia se aproxima da parte inferior do visor deresherva de energia,isto significa que e necessario dar corda manualmente ao relógio ou simplementmente usar o relógio para actionar a funcao de corda automatica e permitir que se recarregue por si proprietary.

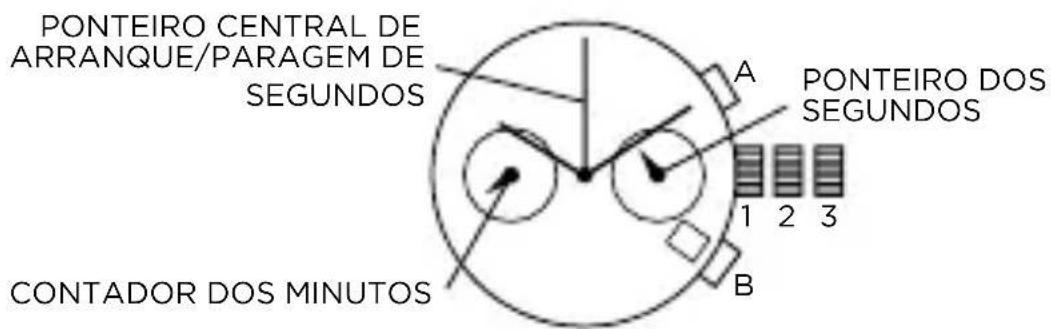

DUAS JANELAS DO CRONÓGRAFO

Acertar a hora

1. Puxe a coroa para fora para a posicao 3 (o relógio para).
2. Rode a coroa até se posicionar na hora correcta.
3. Pressione a coroa para a posicao 1.

Acertar a data

1. Puxe a coroa para fora para a posicao 2 (o relógio continua a funcional).
2. Rode a coroa até surgir a data da véspera.
3. Puxe a coroa para fora para a posicao 3 (o relógio para).
4. Rode a coroa até surgir a data correcta.
5. Continue a rodar a coroa até atingir a hora correcta.
6. Pressione a coroa para a posicao 1.

Cronógrafo

• O controle dos minutos mede 30 minutos por rotação.
• O ponteiro central de arranque/paragem de segundos mede 60segundos por rotação.

Tome em consideração:

Antes de usar as funções de cronógrafo, assegure-se de que:

• a coroa se encontrar na posicao 1 (= posicao normal);
• os dois ponteiros do cronógrafo se encontrarham precisamente na posicao zero antes activacao do botao de pressao B. Se nao for este o caso, as posicaoes dos ponteiros devem ser ajustadas (consulte o capitulo intitulado "Ajustar os ponteiros do cronógrafo para a posicao zero").

Cronógrafo: funcãoBSICA

(Iniciar/parar/report)

1. Prima o botão de pressão A para fazer andar o ponteiro central de arranque/paragem de segundos.
2. Para interromper a contagem, prima o botao de pressao A novamente.
3. Para repor osTRS ponteiros do cronógrafo na posicao zero, prima o botao de pressao B.

Cronógrafo: contagagem intermedia ou por intervalos

1. Prima o botão de pressão A para fazer andar o ponteiro central de arranque/paragem de segundos.
2. Prima o botão de pressão B para parar o cronógrafo.

OBSERVACAO: embarca os ponteiros do cronógrafo tenham parado, o movimento continua a registrar a contagem em coisa.

1. Retomar a contagem do tempo:

Prima novamente o botão de pressão B e os dois ponteiros do cronógrafo rapidamente avançam para a contagem de tempo em的方式来. Para continuear a registrar intervalos, continue a premir o botão de pressão B.

1. Prima o botão de pressão A para parar, sentido aparecada a contagem final.
2. Para repor osTRS ponteiros do cronógrafo na posicao zero, prima o botao de pressao B.

Acertar os ponteiros do cronógrafo para a posicao zero

1. Puxe a coroa para fora para a posicao 3 (os dois ponteiros do cronógrafo está na posicao zero, correcta ou incorrectly).
2. Prima, sem soltar, os botões de pressão A e B em simulâneo durante, pelo menos, dois segundos (o ponteiro central de arranque/ paragem de segundos roda 360^ ; o modo de correção é activado).
3. Prima o botão de pressão A para fazer andar, passo a passo, o ponteiro central de arranque/paragem de segundos. Prima, sem soltar, o botão de pressão A paraavarçarrapidamente o ponteiro central de arranque/paragem de segundos. Prima o botão de pressão B paraavarçar para o ponteiro segunte.
4. Prima o botão de pressão A para fazer andar, passo a passo, o ponteiro do controle de minutos. Prima, sem soltar, o botão de pressão A paraavançar rapidamente o ponteiro do controle de minutos.
5. Volte a colocar a coroa na posicao 1.

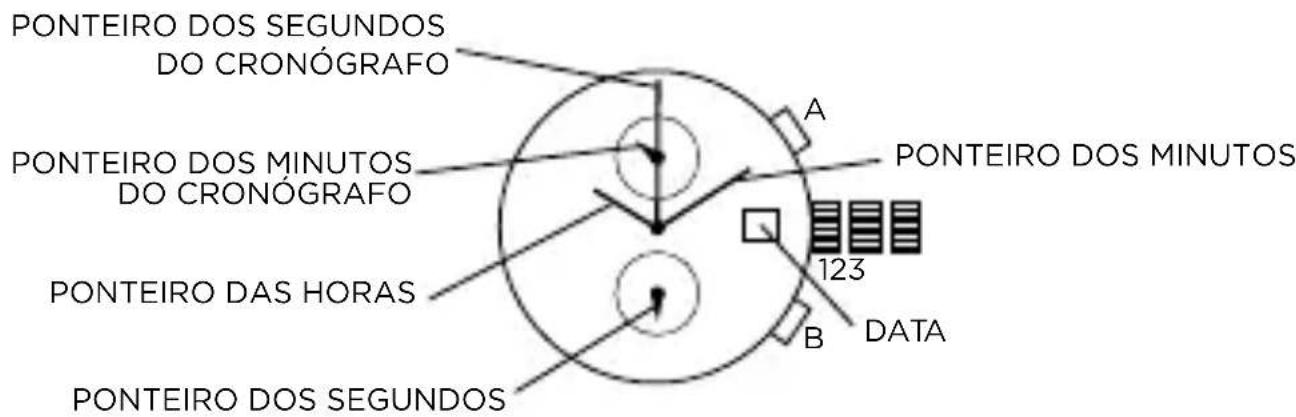

CRONÓGRAFO 2 EYE

Acertar a hora

1. Puxe a coroa para a posicao 3 (três).
2. Rode a coroa até encontrar a hora desejada.
3. Empurre a coroa para a posicao 1 (um).

Acertar a data

1. Puxe a coroa para fora para a posicao 2 (o relógio continua a funcional).
2. Rode a coroa até que apareça a data do dia anterior.
3. Puxe a coroa para fora para a posicao 3 (o relógio para).
4. Rode a coroa até que apareça a data certa.
5. Continue a rodar a coroa até que apareça a hora certa.
6. Pressione a coroa para a posicao 1.

1. Pressione A para iniciar/parar o cronógrafo.
2. Pressione B para reiniciar e para una volta de tempo.

1. Puxe a coroa para a posicao 3 (três).
2. Pressione A para colocar o ponteiro dos segundos do cronógrafo na posicao zero.
3. Prima B para repor o ponteiro dos minutos do cronógrafo.
4. Empurre a coroa para a posicao 1 (um).

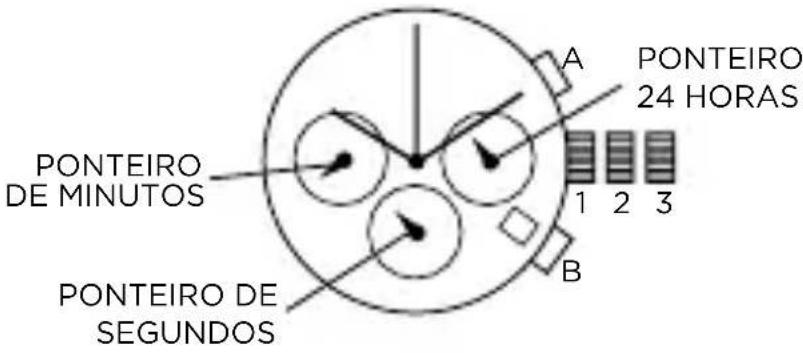

CRONÓGRAFO

Função Data e Hora

1. Antes de acertar a hora, assegure-se de que o cronógrafo está parado e os ponteiros está na posicao das 12:00 horas.
2. Puxe a coroa até a posicao 2.
3. Rode a coroa no sentido dos ponteiros do relógios até aparecer a data do dia anterior.
4. Puxe a coroa para fora até à posicao 3 até que o ponteiro dos segundos esteja na posicao das 12:00.
5. Rode a coroa até ficar na hora pretendeda.

NOTA: O ponteiro de 24-horas move-se jintamente com o ponteiro das horas e dos minutos. quando a funcao de hora chega as 24 horas o ponteiro posicionar-se-á correctamente.

1. Colque novamente a coroa na posicao 1.

NOTA: quando a coroa estiver na posicao 2, não pressione os botões. De todas as forma, os ponteiros do cronógrafo continuam aFUNCTIONAR.

Cronógrafo

1. Pressionar A para por em functiOnamento/parar o cronógrafo.
2. Pressionar B para acertar a O.

Tempo Dividido

1. Pressionar B quando o cronógrafo estiver em funciona.
2. Pressionar B para voltar a funcao cronografo.
3. Pressione A para finalizar a funcão tempo.
4. Pressione B para acertar.

Acertar Cronógrafo a Zero

1. Se algoum dos ponteiros do cronógrafo não estiver na posicao 0 (12:00), puxe a coroa até a posicao 3.
2. Pressione A para mover os ponteiros no sentido horario. Pressione B para mover os ponteiros.
3. Devolver a coroa à posicao 1.

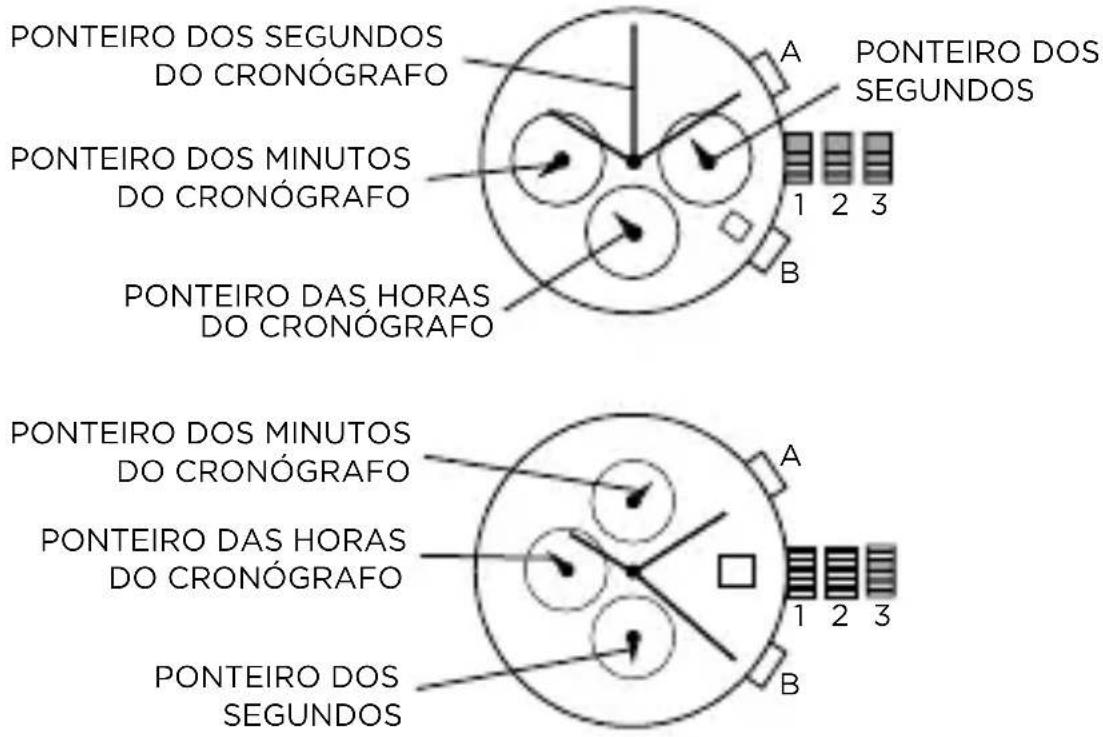

CRONÓGRAFO

Acerto da hora

1. Puxe a coroa para fora para a posicao 3 (o relógio para).
2. Rode a coroa para acertar a hora desejada.
3. Volte a colocar a coroa na posicao 1.

OBSERVACÇÃO: De modo a acertar a hora exactamente ao segundo, a coroa tem de ser puxada quando o ponteiro dos segundos está na posicao "60". Assim que os ponteiros das horas e dos minutos tiverem sido acertados, a coroa tem de ser novamente colocada na posicao 1.

Acerto da data

1. Puxe a coroa para fora para a posicao 2 (o relógio continua a funcional).
2. Rode a coroa até que apareça a data correcta na janela da data.
3. Volte a colocar a coroa na posicao 1.

OBSERVACAO: Durante a fase de mudança da data entre as 9 da noite e a meia-noite, a data tem de ser acertada para a data do dia segunte.

Cronógrafo: Básico

1. Iniciar: prima A.

2. Parar: prima A.

3. Repor: prima B (osTRS ponteiros do cronógrafo serao repostos para as respectivas posições zero).

Cronógrafo: Contagem de tempos acumulados

1. Iniciar: prima A (iniciar a contagem).
2. Parar: prima A (por ex., 15 min. 5 seg.).
3. Reiniciar: prima A (a contagem é retomada).
4. Parar: prima A (por ex., 13 min. 5 seg.) = 28 min. 10 seg. (épresentado o tempo acumulado medido).
5. Repor: prima B (os tres ponteiros do cronógrafo regressam às respectivas posições zero).

OBSERVACAO: A acumulacao da contagem pode ser prosseguidao premir A (Reiniciar / Parar, Reiniciar / Parar, etc.).

Cronógrafo: Contagem intermédia ou por intervalos

1. Iniciar: prima A (iniciar a contagem).
2. Visualizar intervalo: prima B (por ex., 10 horas e 10segundos; a contagem continua em segundo plano).
3. Recuperar o tempo medido: prima B (os 3 ponteiros do cronógrafo avançam rapidamente para o tempo medido em continuo).

OBSERVACÇÃO: É possível visualizar mais intervalos ou tempos intermediados ao premir B (visualizar intervalo / recuperar o tempo medido, etc.).

1. Parar: prima A (é visualizzato o tempo final).
2. Repor: prima B (os 3 ponteiros do cronógrafo regressam às respectivas posições zero).

Acertar os ponteiros do cronógrafo para a posão zero

Um ou mais ponteiros do cronógrafo não está na sua posicao zero correcta e tem de ser acertados (por ex., antes uma substituição da pilha).

1. Puxe a coroa para fora para a posicao 3 (todos os 3 ponteiros do cronógrafo está na posicao zero correcta ou Incorrecta).
2. Prima sem soltar A e B em simulâneo durante pelo menos 2 segundos (o ponteiro central de arranque/paragem de segundos roda 360^ ; o modo de correção é activado).
3. Prima A para fazer andar passo a passo o ponteiro central de arranque/paragem de segundos. Prima sem soltar A paraavançar

rapidamente o ponteiro central de arranque/paragem de segundos. Prima B para acertar o ponteiro segunte.

1. Prima A para fazer andar passo a passo o ponteiro do controle de horas. Prima sem soltar A para avançar rapidamente o ponteiro do控制器 de horas. Prima B para acertar o ponteiro segunte.
2. Prima A para fazer andar passo a passo o ponteiro do controle de minutos. Prima sem soltar A paraavarçar rapidamente o ponteiro do controle de minutos.
3. Volte a colocar a coroa na posicao 1 (conclusao do acerto dos ponteiros do cronógrafo).

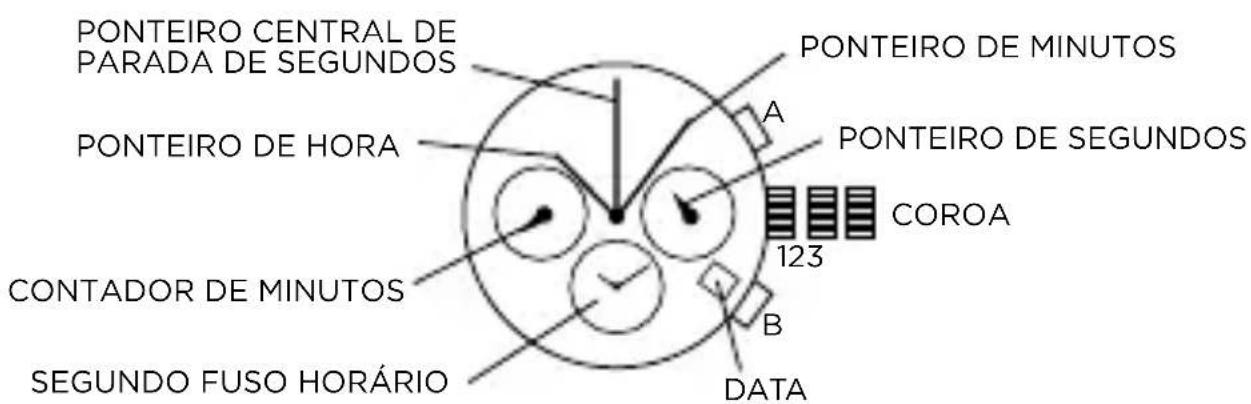

CRONÓGRAFO DUPLO

Ajuste de hora e data

1. Puxe a coroa para a posicao 2 e gire-a no sentido horario paraaabustar a data para o dia anterior.
2. Puxe a coroa para a posicao 3 e gire-a no sentido horario até que a data atual está excibida. Continue a girar a coroa para definir a hora correta.
3. Volte a colocar a coroa na posicao 1.

NOTA: para assegurar a exatidão, não ajuste a data entre 21h e 12h.

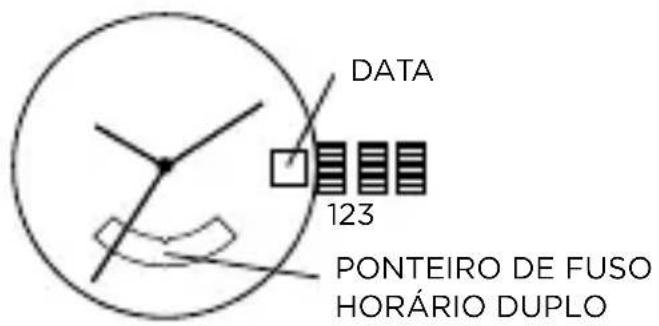

Acerto do segundo fuso horario

1. Pressione B por 2 segundos até que o ponteiro de horas do segundo fuso horário avance um minuto. O modo de ajuste de hora é"Ativado."

2. Pressione B por menos de um segundo paraavarçar o ponteiro de horas em um incremento.

3. Pressione B por 1-2 segundos paraavarçar o ponteiro de hora em um incremento; mantenha B pressionado por mais de 2segundos para que o ponteiro de hora avance rapidamente.

NOTA: se o botão não for pressionado durante 10 segundos, o modo de ajuste da hora é desativado.

Funções do cronógrafo

Antes de usar o cronógrafo, certifique-se de que:

• A coroa esteja na posicao 1.
• Osdoes ponteirosdocronografoestejam precisamente na posicao zero (12:00)deposiqueBfor pressionado.Se esse nao for o caso, asposicaoedes ponteirosdevemserajustadas.Consulteasegao "Comoajustaros ponteirosdocronografo paraa posicao zero".

Funçãobásica

1. Pressione A para iniciar/parar o cronógrafo.
2. Pressione B para ajustar novamente a zero.

Tempo de intervalo

1. Pressione Bengo o cronógrafo estiver funcionando para medir os intervalos (a contagem de tempo continua ao fundo).
2. Pressione B novamente para exibir o tempo medido em的方式来.
3. Repita as etapas 1 e 2 para medir intervalos adiconais.
4. Pressione A para finalizar a contagem de tempo.
5. Pressione B para ajustar novamente a zero.

Ajuste os ponteiros do cronógrafo para a posão zero.

Se um ou osdoes ponteiros do cronógrafo não estiverem na posicao zero correta (12:00) antes B ser pressionado (por exemple, antes a substituição da bateria):

1. Puxe a coroa para a posicao 3.
2. Pressione A e B simultaneamente por pelo menos 2 segundos às que o ponteiro central de parada desegundos gire 360^ .O modo de correção é ativado.

3. Para fazer o ponteiro central de parada de segculos, pressione A para mover o ponteiro um incremento; mantenha A pressionado paraavarçarrapidamente.

4. Pressione B paraavarçar para o ponteiro de minutos. Pressione A para mover o ponteiro um incremento; mantenha A pressionado paraavarçarrapidamente.

5. Volte a colocar a coroa na posicao 1.

FUSO HORÁRIO DUPLO

Definir Hora/Calendar

1. Puxe a coroa para a posicao 2.
2. Rode a coroa no sentido horario para definir para a data do dia anterior.
3. Puxe a coroa para for a para a posicao 3.
4. Rode a coroa no sentido horario até a data muda para a data de hoje; defin a hora em a.m. ou p.m..
5. Colque a coroa novamente na posicao 1.

NOTA: O ponteiro do segundo fuso horário mover-se-á em conta com os ponteiros das horas e dos minutos. Defina os ponteiros das horas e dos minutos antes de definir o segundo fuso horário.

Definir Fuso Horário Duplo

1. Puxe a coroa para a posicao 2.
2. Rode a coroa no sentido anti-horário para definir o segundo fuso horário.
3. Colque a coroa novamente na posicao 1.

NOTA: O ponteiro das horas do segundo fuso horário é lido no formato de 24 horas, indicado na janela hora de 24 horas na posicao 6:00.

AJUSTANDO A CORREIA

1. Abra omeetingepuxeacorreia(nadirecao da setaindicada)atéopino deajusteaparecer.
2. quando a posicao estiver correta para o seu pulso,coloque o pino de ajuste no buraco desejado.
3. Puxe o pino de ajuste nofeito (puxando a correia na direção da seta indicada) até que o pino está no lugar.
4. Deslize a correia restante pelo passador antes de estalar omeeting.

DIAGRAMA DE ELO DE PINO

Remoçao do Elo

Para remover um elo de uma pulseira de pinos, você precisará de uma garra de pulseira, chave de pino e alicate com bico para correte (veja o Diagrama de elo de pino).

1. Abra o fecho da pulseira.
2. Examine o interior da pulseira e localize as setas proximas ao fecho (veja diagrama).
3. Ajuste a pulseira para o tamanho de abertura apropriadao da garra da pulseira com as setas apontando para boa (veja diagrama).
4. Centralize o pino desejado a ser removido sobre um dos buracos na parte inferior da garra da pulseira.
5. Com a chave de pino, empurre o pino o maior impossivel atraves do elo.
6. Remova o relògio da garra da pulseira e simplementmente termine de retrar o pino com o alicate de bico para corrente.

NOTA: Dois pinos seguram cada elo e devem ser retirados antes que o elo possa ser removido. Note que os pinos está parcialmente分开ados no centro.

RESISTÊNCIA À ÁGUA		USO RELACIONADO COM ÁGUA
Inscrita Tampa Traseira	Profundidade	5
		Lavar as Mões	Duche, Banho	Natação, Snorkel	Mergulho
-	-	X	X	X	X
WR	-	√	X	X	X
3 ATM	3 Bar, 30 Metros	√	X	X	X
5 ATM	5 Bar, 50 Metros	√	√	X	X
10 ATM	10 Bar, 100 Metros	√	√	√	X
20 ATM	20 Bar, 200 Metros	√	√	√	√
30 ATM	30 Bar, 300 Metros	√	√	√	√
50 ATM	50 Bar, 500 Metros	√	√	√	√
Coloque sempre a coroa na posicao fechada (posicao normal). Aperte e aparafuse a coroa completeness.

CUIDADOS E PRECAUÇÉS COM O RELÓGIO

Este relógio contém componentes eletrónicos de precisão. Para assegurar o melhor aproveitamento, siga estas orientações simples paraeguardos com o relógio:

1. Evite delearing o seu relogio por tempo prolongado em locais de excessiva e xposicao: a luz solar direta, calor ou frio.

2. Calor excessivo causará mau funciona e diminuirà a vidautil de sua pilha.
   Frio excessivo causarà ganho ou perda de hora no seu relògio.

3. Evite condições humid • Se água ou condensação aparecer na face do relógio, leve-o para ser examinado imeditamente. Água pode corrimper partes eletrónicas dentro do motor.

4. Evite如何去 impacto excessivo. O seu relògio foi desenhado para resistir impactos decorrentes de uso normal.

5. Evite usar sabão ou outras produits químico que possa danIFICAR o seu relògio.

6. Evite usar o seu relógio na presence de produits químicos fortes, solventes ou gases. Eles podem fazer descoloração, deterioração ou danos ao relógio, pulseira e outros componentes.

7. Evite Campos eletricos fortes ou eletricidade estatica que possam da fazer a parte mecânia do seu relógio.

8. O seu relógio geralmente não é afetado pelos Campos magnéticos de apareiros eletrodométricos como apareiros de som e televisão.

9. Mantenha o seu relògio limpo.

10. Limpe o seu relògio somente com um pano macio e agua. Não colque-o na agua a não ser que sera Shopsificado para agua (veja no verso do relògio).

11. Depois de uso em água salgada, lave o relógio com água corrente e seque-o com um pano macio.

12. Pulseiras de metal devem ser lavadas periodicamente para manterem-se bonitas. Limpe-as com uma escova macia molhada em agua e sabão. Seque-as com um pano macio.

13. Inspeção periodica.

14. Nós recomendamos que o seu relógio está examinado uma vez por ano ou a cadadoes anos para assegurar um uso prolongado e evaporar problemas.

POLSKI
