MANUAL DE UTILIZADOR Power Steel 561AC BESTWAY

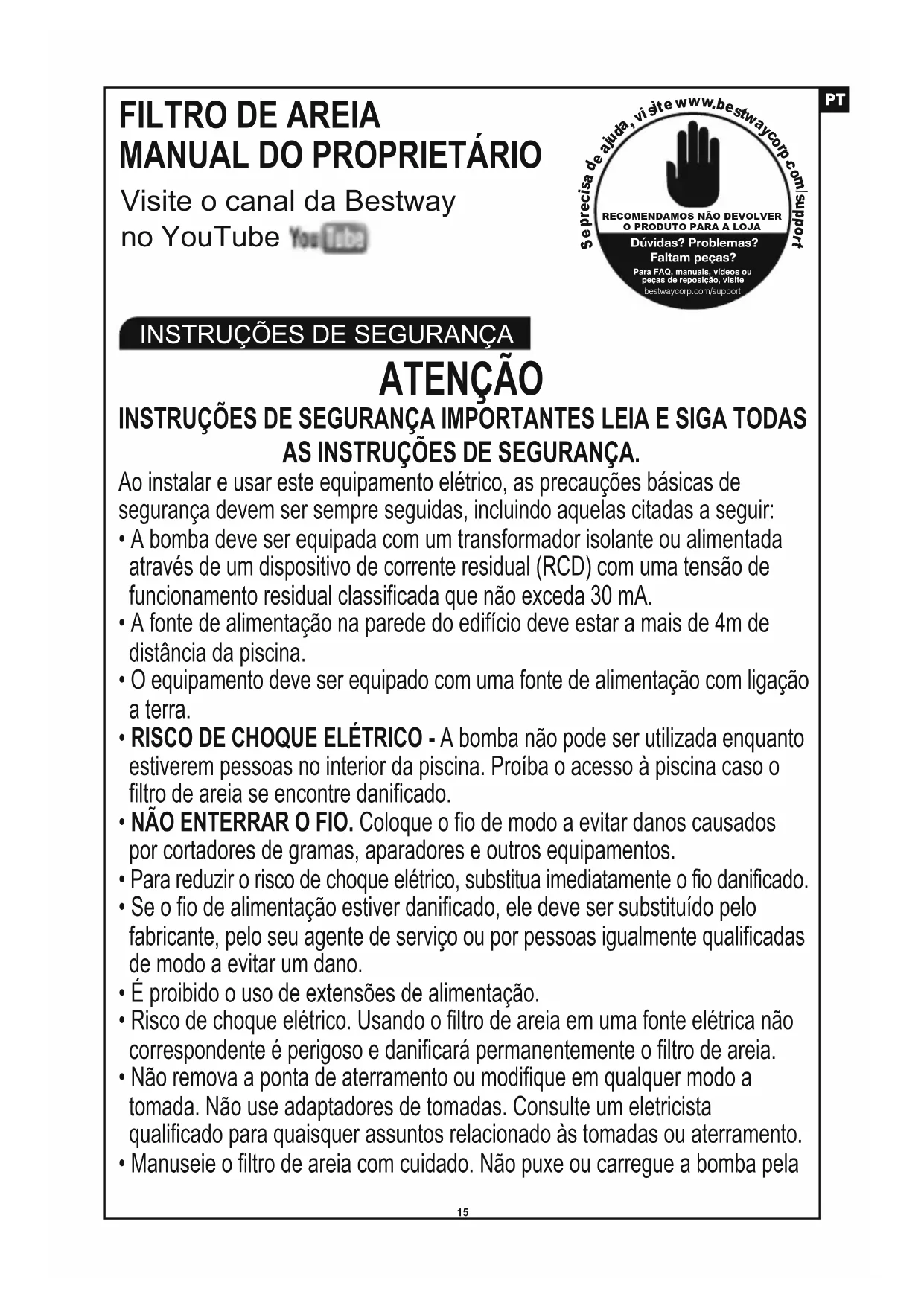

ATENÇÃO INSTRUÇÕES DE SEGURANÇA IMPORTANTES LEIA E SIGA TODAS AS INSTRUÇÕES DE SEGURANÇA. Ao instalar e usar este equipamento elétrico, as precauções básicas de segurança devem ser sempre seguidas, incluindo aquelas citadas a seguir:

• A bomba deve ser equipada com um transformador isolante ou alimentada através de um dispositivo de corrente residual (RCD) com uma tensão de funcionamento residual classificada que não exceda 30 mA.

• A fonte de alimentação na parede do edifício deve estar a mais de 4m de distância da piscina.

• O equipamento deve ser equipado com uma fonte de alimentação com ligação a terra.

• RISCO DE CHOQUE ELÉTRICO - A bomba não pode ser utilizada enquanto estiverem pessoas no interior da piscina. Proíba o acesso à piscina caso o filtro de areia se encontre danificado.

• NÃO ENTERRAR O FIO. Coloque o fio de modo a evitar danos causados por cortadores de gramas, aparadores e outros equipamentos.

• Para reduzir o risco de choque elétrico, substitua imediatamente o fio danificado.

• Se o fio de alimentação estiver danificado, ele deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas igualmente qualificadas de modo a evitar um dano.

• É proibido o uso de extensões de alimentação.

• Risco de choque elétrico. Usando o filtro de areia em uma fonte elétrica não correspondente é perigoso e danificará permanentemente o filtro de areia.

• Não remova a ponta de aterramento ou modifique em qualquer modo a tomada. Não use adaptadores de tomadas. Consulte um eletricista qualificado para quaisquer assuntos relacionado às tomadas ou aterramento.

• Manuseie o filtro de areia com cuidado. Não puxe ou carregue a bomba pela

Visite o canal da Bestway no YouTube RECOMENDAMOS NÃO DEVOLVERO PRODUTO PARA A LOJA Dúvidas? Problemas?Faltam peças?Para FAQ, manuais, vídeos oupeças de reposição, visite bestwaycorp.com/support

t16 corda do fio de alimentação. Nunca desligue o fio da tomada dando um puxão na corda do fio de alimentação. Evite abrasões no fio de alimentação. O filtro de areia não deve ser exposto a objetos pontiagudos, óleo, peças em movimento e calor.

• Desligue sempre o produto da tomada de saída antes de remover, limpar, fazer manutenção ou fazer qualquer ajuste ao produto.

• Não ligue ou desligue o equipamento com as mãos molhadas

• Desligue sempre o equipamento:

• antes de limpar ou realizar outro tipo de manutenção

• caso a deixe sem ser utilizada durante as férias

• Quando o aparelho não for utilizado durante um longo período de tempo, como no inverno, o conjunto de piscina deve ser desmontado e armazenado no interior.

• CUIDADO: leia as instruções antes de utilizar o aparelho e a cada instalação/nova montagem.

• Instruções de armazenamento. Para reconstrução do conjunto de piscina em cada situação consulte sempre as instruções.

• Caso as instruções estejam em falta, por favor contacte a Bestway ou procure-o no website: www.bestwaycorp.com

• As instalações eléctricasdevem seguir as regras nacionais de cablagem. Consulte um electricista qualificado para esclarecer qualquer dúvida. CUIDADO: Esta bomba deve ser usada somente para piscina desmontáveis. Não a use com piscinas de alvenaria. Uma piscina armazenável é construída de modo que possa ser facilmente desmontada para armazenamento e montada novamente de maneira integral. Uma piscina com instalação permanente é construída em um terreno ou ao interno de um prédio, de modo que não pode ser desmontada para armazenamento.

• Este equipamento pode ser usado por crianças de 8 anos de idade e superior e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento caso estes recebam supervisão ou instrução sobre o uso do equipamento de forma segura e compreendam os ricos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção por parte do utilizador não deve ser realizada por crianças sem supervisão. (Para o mercado UE)

• Este aparelho não está concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, salvo se providos de supervisão ou instrução referente ao uso do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. (Para o Mercado externo à UE)• A limpeza e manutenção devem ser realizadas por um adulto com idade superior a 18 anos e que tenha consciência do risco de choque eléctrico. NOTA:

• Coloque o filtro de areia em um apoio sólido e nivelado. Favor certificar-se que o filtro de areia está a pelo menos 2 metros afastado da piscina.Mantenha a distância, tanto quanto possível.

• Preste AVISO ao posicionar a piscina e o filtro de areia de modo a ter uma ventilação e drenagem adequadas e acesso disponível para a limpeza. Nunca coloque o filtro de areia em uma área que possa acumular água ou que os movimentos dentro da piscina faça com que a água transborde.

• É necessário ter a tomada acessível após a instalação da piscina A tomada do filtro de areia deve estar a pelo menos 3,5m afastado da piscina.

• As condições atmosféricas podem afetar o desempenho e a vida útil do filtro de areia; tome precauções adequadas para proteger o filtro de areia do desgaste e usura desnecessários que podem ocorrer em períodos de frio ou calor e/ou exposição ao sol.

• Por favor examine e verifique todos se todos componentes estão presentes antes de usá-los. Notifique à Bestway, por meio dos endereços de assistência ao cliente aqui elencados neste manual, se houver peças danificados ou faltando no momento da compra.

• É fundamental que todos os componentes deteriorados sejam substituídos o mais rápido possível. Utilize apenas componentes aprovados pelo fabricante.

• Não permite que crianças ou adultos se apóie ou sentem no aparato.

• Não adicione produtos químicos ao filtro de areia.

• Quando forem utilizados produtos químicos para limpar a água da piscina, recomenda-se que respeite o tempo de filtragem mínima, de acordo com as normas de saúde locais, para proteger a saúde dos utilizadores.

• Apenas os meios fornecidos ou especificados pelo fabricante devem ser utilizados na instalação do produto.

• É fundamental verificar se as aberturas de sucção não estão obstruídas.

• É aconselhável parar a filtração durante as operações de manutenção do sistema de filtração.

• Verifique regularmente o nível de entupimento do filtro.

• Recomenda-se uma verificação semanal para a retrolavagem e limpeza. Recomenda-se um período mínimo diário de filtração de 8 horas, para garantir água límpida na piscina.

• É fundamental substituir qualquer elemento ou conjunto de elementos danificados assim que possível. Utilize apenas componentes aprovados pela pessoa responsável pela colocação do produto no mercado. 17254 mm 480 mm 528 mm Diâmetro do filtro:Área efetiva do filtro:Máx. Pressão operacional:Pressão de funcionamento do filtro de areia:Máx. Temperatura da água:Areia:Dimensão da Areia:Capacidade da Areia:254 mm0.05 m (0.54 ft

35°C Não incluídaAreia sílica #20, 0.45-0.85 mm.Aproximadamente 9 kg Significado do cesto de lixo marcado com uma cruz: Os resíduos de produtos elétricos não devem ser eliminados com o lixo doméstico. Envie-os para reciclagem em instalações apropriadas. Consulte as autoridades locais ou o revendedor para obter informações sobre a reciclagem.

• Todos os filtros e meios filtrantes devem ser inspeccionados regularmente para garantir que não existe acumulação de detritos que possam impedir uma boa filtração. A eliminação de qualquer meio filtrante usado deve estar também de acordo com os regulamentos/legislação aplicáveis. Preste atenção a todos os requisitos e recomendações de segurança descritos no manual.

• Em caso de dúvida relativamente à bomba ou qualquer dispositivo de circulação, contacte um instalador qualificado ou o fabricante/importador/distribuidor. A instalação de circulação de água deve respeitar os regulamentos Europeus, assim como os locais/nacionais, especialmente no referente a questões eléctricas. Qualquer alteração na posição da válvula, no tamanho da bomba e no tamanho da grelha pode provocar uma mudança do fluxo, e a velocidade de sucção pode aumentar.

• Este produto não é destinado para uso comercial. POR FAVOR LEIA CUIDADOSAMENTE O MANUAL DE INSTRUÇÕES E GUARDE PARA REFERÊNCIA FUTURA.

DESCARTE ESPECIFICAÇÕESAntes de montar o filtro de areia, gaste alguns minutos para se familiarizar bem com todas as peças do filtro de areia. (Você irá precisar de uma chave de fendas.)

Remova cuidadosamente todos os componentes da embalagem e verifique que cada tenha sido danificado. Se o equipamento estiver danificado, notifique imediatamente o revendedor do estabelecimento onde o equipamento foi comprado.

2. O filtro de areia deve ser colocado em um

X220 lugar sólido, nivelado e de preferência em uma base de concreto. Posicione o filtro de areia de modo que as portas e a válvula de controle estejam acessíveis para a operação, manutenção e adaptação para o inverno.

3. O padrão de TESTE EN60335-2-41 exige que o filtro de areia seja

fixado verticalmente no chão, ou em um pedestal feito de madeira ou concreto, antes do uso, para evitar uma queda acidental do filtro de areia. Totalmente montado o filtro de areia tem mais de 18kg. Os orifícios de montagem devem ser de 8mm de diâmetros e com espaços de 86mm. Use dois parafusos e porcas com um máximo de 8mm de diâmetro para apertar o filtro de areia no pedestal. COLOQUE A AREIA DE FILTRO PARA PISCINA/POLI ESFERAS FLOWCLEAR™. NOTA: Use somente areia para filtros especiais para piscinas, sem calcário ou argila: #20 areia sílica 0.45- 0.85mm, aproximadamente um saco de 9kg será suficiente. Se não utilizar o tamanho recomendado de filtro de areia, o desempenho de filtragem será reduzido e o filtro de areia pode ficar danificado, invalidando, portanto, a garantia. IMPORTANTE: Sugerimos o uso da areia de sílica nº 20 com o filtro de areia da sua piscina. Foi especialmente projetado para reter partículas na faixa de 20 a 100 mícrons. Alguns pequenos detritos podem passar para a areia e retornar à piscina. Isso é normal, especialmente se os detritos forem finos ou siltosos. Para limitar isso, é melhor seguir as instruções de manutenção e lavar e enxaguar quando necessário. Também sugerimos entrar em contato com o revendedor da piscina para obter o produto químico feito especificamente para limpar a areia. A manutenção correta da areia otimiza a eficiência da limpeza e evita o acúmulo de óleos ou incrustações. Quando você aspira o fundo da piscina que possui uma grande quantidade de detritos, sugerimos que você lave a areia ao terminar a limpeza de metade da piscina. Lembre-se de lavar e enxaguar a areia toda vez que aspirar pelo fundo da piscina. NOTA: Para evitar danificar a escumagem ao adicionar a areia, coloque um pouco de água dentro do tanque inferior de modo a cobrir a escumagem no cubo do coletor. NOTA: A areia/poli esferas Flowclear™ não estão incluídas. NOTA: Utilize 28 g de poli esferas Flowclear™ para substituir 1 kg de areia.21

1. Ligue à fonte de alimentação, ajuste o interruptor de alimentação para

a posição “ON” (-). O filtro de areia começa a trabalhar imediatamente.

2. Ajuste o interruptor de alimentação para a posição “OFF” (0). O filtro

de areia para de trabalhar imediatamente.

3. Depois de ligar, pode ajustar o tempo de operação, tempo de pausa e

tempo de ciclo rodando o botão para a posição desejada. Ver a tabela em baixo para mais pormenores.

4. Quando o botão do temporizador é movido para a nova posição, o

ciclo anterior do filtro cancela automaticamente de forma a começar um novo ciclo.

5. De cada vez que o filtro é ligado ou reiniciado, começa um ciclo novo

com base na posição do botão do temporizador. NOTA: Se o botão estiver ajustado para a posição das 24 horas (24), o filtro de areia irá funcionar continuamente sem qualquer período de pausa.

Mangueira de jardim (não incluída)Para função de Drenagem, Retrolavagem, e de EnxaguamentoP61318ASS16P61322ASS16

P6916ASS16 FUNCIONAMENTO23 VISÃO GERAL DA VÁLVULA DE CONTROLE ATENÇÃO: Para evitar danos ao equipamento e possivelmente riscos, desligue sempre a bomba do filtro de areia antes de mudar a função da válvula de controle. Mudar as posições das válvulas enquanto a bomba estiver funcionamento pode danificar a válvula de controle, o que pode causar danos pessoais ou danos à propriedade. Como usar a válvula de controle Pressione o manípulo da válvula de controle e gire na função desejada. FUNÇÕES DA VÁLVULA DE CONTROLE A válvula de controle é usada para selecionar 6 funções diferentes do filtro: Filtragem, Fechamento, Retorno, Enxágüe, Drenagem e Circulação. 3RVGRERWÔR

• Certifique-se que todas as provisões para o descarregamento da água respeitem as leis locais, estaduais e nacionais. Não descarregue a água onde possa causar entupimento ou danos.

• Quando a válvula de controle está regulada para retornar, enxaguar ou na posição de drenagem, a água descarregará da Porta D na

Filtragem: Esta função é usada para filtrar a água da piscina e deve ser posicionada aqui 99% das vezes. A água é bombeada por meio do filtro de areia, onde é purificada e retorna para a piscina. Fechamento: Esta função interrompe o fluxo de água entre o filtro de água e a piscina. Retorno: Esta função é usada para limpar a camada de areia; a água é bombeada através do cubo de conexão, para cima, por meio da camada de areia e depositada fora da Porta D. Enxágue: Esta função para a partida inicial, limpeza e nivelamento da camada de areia após o retorno; a água é bombeada através do cubo de conexão, para baixo, por meio da camada de areia e depositada fora da Porta D. Drenagem: Esta função drena a água da piscina; um outro filtro de regulagem de passagem, a água é bombeada e depositada fora da Porta D ao invés de retornar para a piscina. Circulação: Esta função circula pela água da piscina passando pelo filtro de areia; use esta função se o filtro estiver quebrado para coletar detritos com a tela de detritos.25

1. Agora o filtro de areia está pronto para ser usado.

Coloque a válvula de controle na função de filtragem. NOTA: Para evitar o risco de choque elétrico, enxugue você mesmo o seu excesso de água e o do filtro de areia.

2. Ligue o filtro de areia para este funcionar.

NOTA: O filtro de areia iniciou o ciclo de filtragem. Verifique se a água está retornando para a piscina e controle a pressão do filtro no indicador de pressão. Geralmente, a pressão recomendada para o filtro é inferior a 0.45Bar (6.5PSI) quando está funcionando.

Pressione o manípulo da válvula de controlo e aguarde até que a água flua da Porta D para libertar o ar. NOTA: É importante repetir esta operação de cada vez que inicie a sua bomba depois de a preparar para o inverno, fizer a manutenção e lavar a cama de areia.

INSTRUÇÕES NA PRIMEIRA UTILIZAÇÃO

A Retrolavagem e Enxaguamento devem ser efetuados para preparar a bomba para a sua primeira utilização e para lavar a areia. CUIDADO: NÃO OPERE O FILTRO DE AREIA A SECO

1. Pressione para baixo no manípulo da Válvula de Controlo e rode para a função Retrolavagem.

2. Ligue e opere o filtro de areia durante 3-5 minutos, ou até que a água flua limpa.

3. Desligue o filtro de areia e configure a Válvula de Controlo para a função Enxaguar.

4. Ligue o filtro de areia e opere o filtro de areia durante 1 min. Isto circula água para trás através

do filtro de areia e drena água pela Porta D.

5. Desligue o filtro de areia. Configure a Válvula de Controlo para a função Fechada.

6. Reponha a água da piscina se necessário.

IMPORTANTE: Este procedimento remove água da piscina, que terá de repôr. Desligue o filtro de areia imediatamente se os níveis da água se aproximarem das válvulas de Entrada e Saída da piscina. Retrolavagem Enxaguamento válvula de controle.

• Não conecte ou opere o filtro de areia com a válvula de controle configurada na função fechada ou o filtro de areia pode ser seriamente danificado.

• Não deixe a válvula de controle entre duas funções, ou ela vazará.

• Afim de evitar o escapamento de água, parafusar o tampão da porta D na Porta D da válvula de controle antes de accionar a filtro de areia.CUIDADO: Você deve assegurar-se que o filtro de areia está desligado e desconectado antes do início de qualquer serviço de manutenção de forma a evitar qualquer risco de ferimentos graves ou de morte. Conforme a sujidade se acumula no filtro de areia, a leitura de pressão no Manómetro de Pressão irá aumentar. Quando o Manómetro de Pressão mede 0,45 Bar (6,5 PSI) ou superior, ou o fluxo de água para a piscina é muito baixo, está na altura de limpar a areia. Para limpar o leito de areia, siga todas as instruções descritas anteriormente em: Retrolavagem e Enxaguamento.

1. Desconecte o filtro de areia e regule a

válvula de controle para a função fechada.

2. Substitua os Ecrãs de Detritos por Tampões

para evitar que a água escape.

5. Coloque o filtro de volta na posição. Garanta

que o orifício no filtro esteja alineado.

6. Garanta o anel de vedação está no lugar.

Aparafuse a tampa do filtro de novo.

7. Remova os Tampões e insira os Ecrãs de

Detritos NOTA: O filtro deve ser esvaziado e limpo periodicamente. Um filtro sujo ou entupido reduzirá o funcionamento do filtro de água.

1. Realize a retrolavagem do filtro de areia.

2. Desligue a Mangueira da Porta A da piscina e da Porta A do filtro de areia e

NOTA: O manómetro de pressão serve apenas para fins de manutenção, e o valor de pressão do manómetro serve apenas como referência, não deve ser utilizado como um instrumento de precisão. NOTA: Recomendamos que limpe a cama de areia uma vez por semana ou menos regularmente, dependendo da frequência com que a piscina é utilizada. Não limpe a areia com demasiada frequência.

MANUTENÇÃO DO FILTRO DE AREIA

psi bar27 prenda-a à Porta D. NOTA: Lembre-se de substituir o Filtro de Detritos com o Tampão para evitar que a água escape.

3. Ligue o filtro de areia para operar o filtro e remover a água da piscina.

ATENÇÃO: NÃO OPERE O FILTRO DE AREIA A SECO. Em zonas com temperaturas de Inverno abaixo do congelamento, o equipamento da piscina deve ser protegido contra as intempéries de forma a protegê-lo contra os danos. Se permitir que a água congele, irá danificar o filtro de areia e anulará a garantia.

1. Realize a retrolavagem do filtro de areia.

2. Esvazie a piscina de acordo com o manual do utilizador.

4. Desconecte as duas mangueiras da piscina e do filtro de água.

5. Retire completamente a areia do tanque e seque todos os componentes.

6. Armazene o filtro de areia em um lugar seco for a do alcance das crianças.

RESOLUÇÃO DE PROBLEMAS

Problemas Causas Possíveis Soluções Está a fluir areia para a piscina Não existe fluxo de água Pressão excessiva no filtro Fugas da Válvula de Controlo da porta D Fugas nos conectores - A areia é demasiado pequena - Mova a válvula de controlo da função de lavagem para a função de filtro sem parar o filtro de areia - O nível de areia é demasiado alto - O skimmer estava partido - Os tampões não foram removidos - O ar não foi libertado - A válvula de controlo foi configurada para a posição Fechada - O ecrã estava bloqueado - Filtro de areia avariado - Filtro sujo - Cama de areia calcificada - Retrolavagem insuficiente - O manómetro de pressão estava partido - A Válvula de Controlo foi configurada entre duas funções - O vedante estava partido - A anilha dos conectores não estava no seu lugar - Anilha dos conectores partida - Mangueiras desapertadas - Recomendada areia de sílica 0.45mm a 0.85mm #20 - Pare o filtro de areia sempre que configurar a válvula de controlo - Verifique se o nível de areia está entre o “MÁX” e “ MIN” marcados no eixo - Substitua o skimmer - Remova os tampões de bloqueio e insira os ecrãs de detritos - Liberte o ar - Configure para a função filtro - Limpe o ecrã - Contacte a assistência - Retrolavagem - Inspeccione a areia e troque caso seja necessário - Execute a retrolavagem até que o efluente corra límpido - Substitua o manómetro de pressão - Configure para uma função - Substitua o vedante - Volte a posicionar a anilha - Substitua a anilha - Aperte-as28
