MANUALE UTENTE Power Steel 561AC BESTWAY

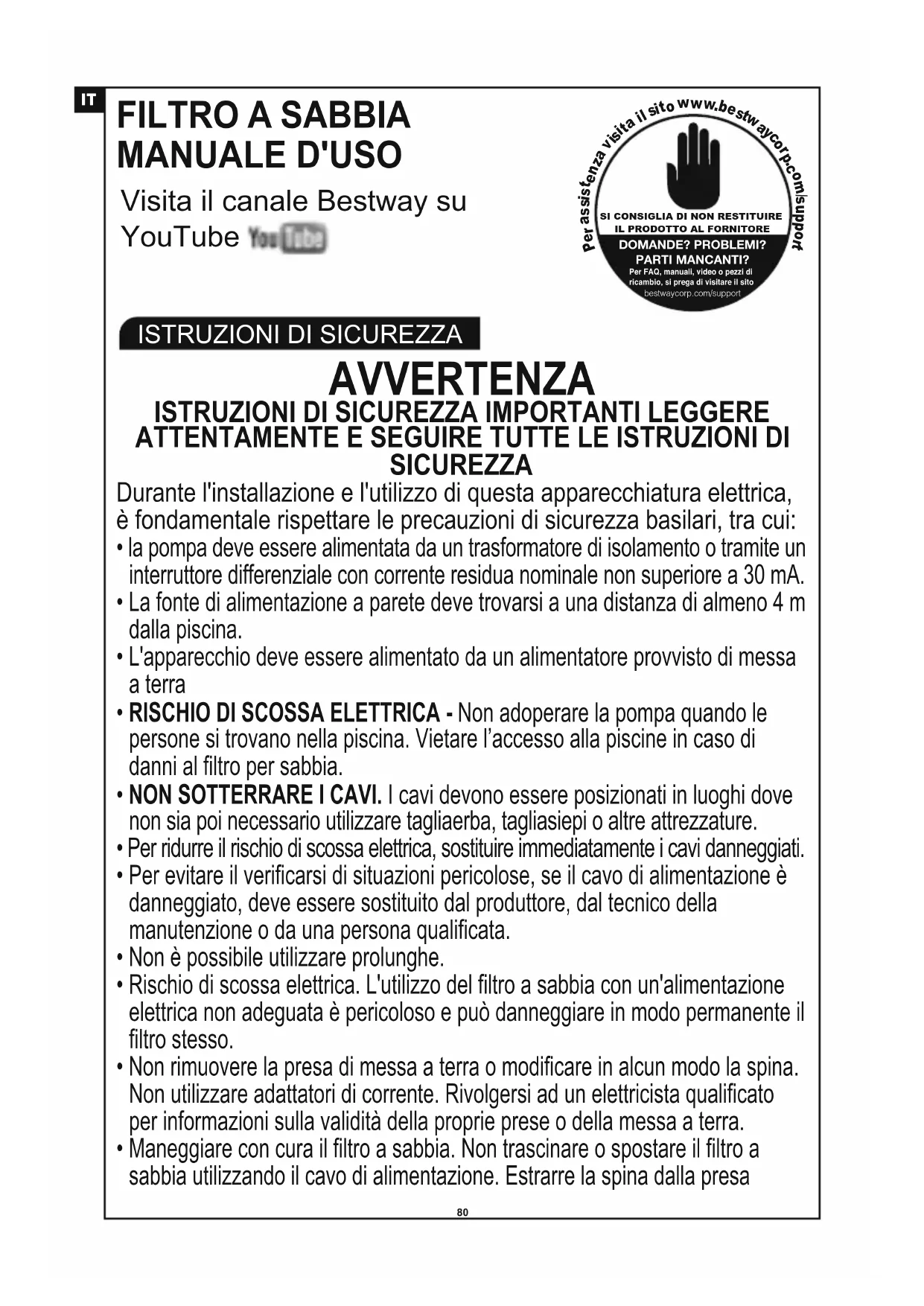

ATTENTAMENTE E SEGUIRE TUTTE LE ISTRUZIONI DI SICUREZZA Durante l'installazione e l'utilizzo di questa apparecchiatura elettrica, è fondamentale rispettare le precauzioni di sicurezza basilari, tra cui:

• la pompa deve essere alimentata da un trasformatore di isolamento o tramite un interruttore differenziale con corrente residua nominale non superiore a 30 mA.

• La fonte di alimentazione a parete deve trovarsi a una distanza di almeno 4 m dalla piscina.

• L'apparecchio deve essere alimentato da un alimentatore provvisto di messa a terra

• RISCHIO DI SCOSSA ELETTRICA - Non adoperare la pompa quando le persone si trovano nella piscina. Vietare l’accesso alla piscine in caso di danni al filtro per sabbia.

• NON SOTTERRARE I CAVI. I cavi devono essere posizionati in luoghi dove non sia poi necessario utilizzare tagliaerba, tagliasiepi o altre attrezzature.

• Per ridurre il rischio di scossa elettrica, sostituire immediatamente i cavi danneggiati.

• Per evitare il verificarsi di situazioni pericolose, se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal tecnico della manutenzione o da una persona qualificata.

• Non è possibile utilizzare prolunghe.

• Rischio di scossa elettrica. L'utilizzo del filtro a sabbia con un'alimentazione elettrica non adeguata è pericoloso e può danneggiare in modo permanente il filtro stesso.

• Non rimuovere la presa di messa a terra o modificare in alcun modo la spina. Non utilizzare adattatori di corrente. Rivolgersi ad un elettricista qualificato per informazioni sulla validità della proprie prese o della messa a terra.

• Maneggiare con cura il filtro a sabbia. Non trascinare o spostare il filtro a sabbia utilizzando il cavo di alimentazione. Estrarre la spina dalla presa

Visita il canale Bestway su YouTube

DOMANDE? PROBLEMI? PARTI MANCANTI? Per FAQ, manuali, video o pezzi di ricambio, si prega di visitare il sito bestwaycorp.com/support81 senza tirare bruscamente il cavo di alimentazione. Evitare la formazione di abrasioni sul cavo di alimentazione. Tenere il filtro a sabbia lontano da oggetti appuntiti, olio combustibile, parti mobili o fonti di calore.

• Scollegare sempre il prodotto dalla presa di corrente prima di rimuovere, pulire, eseguire la manutenzione o regolare il prodotto.

• Non collegare o scollegare l'apparecchio con le mani bagnate

• Scollegare sempre l'apparecchio:

• Nei giorni di pioggia

• Prima di eseguire operazioni di pulizia o manutenzione

• Se lasciata incustodita durante le vacanze

• Se il prodotto non viene utilizzato per lunghi periodi, ad esempio in inverno, la piscina deve essere smontata e conservata al chiuso.

• ATTENZIONE: leggere sempre le istruzioni prima di utilizzare l'apparecchiatura e prima di procedere con l'installazione e le operazioni di montaggio/smontaggio.

• Custodire le istruzioni. Per riassemblare il set piscina, consultare le istruzioni.

• Se le istruzioni sono andate perse, contattare Bestway o consultare il sito Internet: www.bestwaycorp.com

• Gli impianti elettrici devono rispettare le norme nazionali di cablaggio. Per informazioni rivolgersi a un elettricista qualificato. ATTENZIONE: Questo filtro a sabbia può essere utilizzato solo con piscine smontabili. Non utilizzare con piscine installate in modo permanente. Una piscina smontabile è costruita in modo tale da essere rapidamente smontata per la conservazione e riassemblata nuovamente, mantenendo l'integrità iniziale. Essendo interrata o montata in superficie, una piscina installata in modo permanente non consente il rapido smontaggio per la conservazione.

• Questa apparecchiatura non è destinata all'uso da parte di persone (bambini di età inferiore a 8 anni inclusi) con capacità fisiche, mentali e sensoriali ridotte o mancanza di esperienza e conoscenze adeguate, a meno che non siano supervisionate e istruite ad un uso sicuro dell'apparecchio e se sono stati compresi i rischi connessi. I bambini devono sempre essere controllati per evitare che giochino con il prodotto. La pulizia e la manutenzione non devono essere eseguite dai bambini senza la supervisione di un adulto. (Per il mercato UE)

• Questa apparecchiatura non è progettata per essere utilizzata da persone (bambini inclusi) con ridotte funzionalità fisiche, sensoriali o mentali o da persone inesperte, a meno che non vengano controllate o che una persona responsabile della loro sicurezza non abbia spiegato loro il funzionamento dell’apparecchiatura. I bambini devono essere controllati per evitare che giochino con l’apparecchiatura. (Per un mercato diverso da UE)• La pulizia e manutenzione devono essere eseguite da un adulto maggiorenne e totalmente consapevole del pericolo di scosse elettriche. NOTA:

• Posizionare il filtro a sabbia su una superficie piana e uniforme. Assicurarsi che sia posizionato ad almeno 2 metri di distanza dalla piscina. Mantenere la massima distanza possibile.

• Nel posizionare la piscina e il filtro a sabbia, assicurarsi sempre che ci sia una ventilazione adeguata, nonché possibilità di scolo e accesso per la manutenzione. Non posizionare mai il filtro a sabbia in aree che favoriscono l'accumulo dell'acqua o nei punti di passaggio.

• Dopo l'installazione della piscina, è necessario che nelle vicinanze sia presente una presa. La presa del filtro a sabbia deve essere situata ad almeno 3,5 m di distanza dalla piscina

• Le condizioni atmosferiche possono incidere sulle prestazioni e sulla durata del filtro a sabbia; cercare quindi di proteggere il filtro a sabbia da freddo, calore oesposizione al sole eccessivi che possono causare il deterioramento del prodotto.

• Verificare la presenza di tutti i componenti del filtro a sabbia prima dell'utilizzo. Contattare Bestway all'indirizzo del servizio clienti riportato nel presente manuale per comunicare la mancanza di componenti o la presenza di parti danneggiate al momento dell'acquisto.

• È importante e necessario sostituire al più presto tutte le parti deteriorate. Utilizzare solo parti approvate dal costruttore.

• Non consentire a bambini e adulti di appoggiarsi o sedersi sul dispositivo.

• Non aggiungere prodotti chimici al filtro a sabbia.

• In caso di utilizzo di prodotti chimici per la pulizia dell’acqua della piscina, si raccomanda di aspettare che sia trascorso del tempo per l’esecuzione del filtraggio per salvaguardare la salute dei nuotatori che dipende al rispetto delle norme in materia di salute.

• Solo il supporto fornito o specificato dal produttore deve essere utilizzato con l'installazione del prodotto.

• È obbligatorio accertarsi che le aperture per l'aspirazione non siano ostruite.

• È consigliabile interrrompere il filtraggio durante le operazioni di manutenzione sul sistema di filtraggio.

• Monitorare regolarmente il livello di ostruzione del filtro.

• Si raccomanda un controllo settimanale per il lavaggio in controcorrente o la pulizia. Per garantire la pulizia dell'acqua della piscina si consiglia un tempo minimo giornaliero di funzionamento del sistema di filtraggio di 8 ore.

• È fondamentale sostituire i componenti danneggiati il prima possibile. Utilizzare esclusivamente componenti approvati dal responsabile dell'immissione del prodotto sul mercato. 82254 mm 480 mm 528 mm Diametro del filtro:Area del filtro effettiva:Pressione d'esercizio max:Pressione di funzionamento del filtro a sabbia:Temperatura max. dell'acqua:Sabbia:Dimensione sabbia:Capacità di sabbia:254 mm0.05 m (0.54 ft

35°C Non inclusaSabbia di silice n. 20, 0,45-0,85 mmCirca 9 kg Significato del bidone a rotelle con una croce sopra: I rifiuti di prodotti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Si prega di riciclare dove esistono strutture. Verificare con l'autorità locale o il rivenditore per consigli sul riciclaggio.

• Tutti i filtri e dispositivi di filtraggio devono essere ispezionati regolarmente per evitare che un accumulo di detriti impedisca un buon filtraggio. Lo smaltimento dei dispositivi di filtraggio deve avvenire nel rispetto delle normative vigenti.

• Prestare attenzione ai requisiti di sicurezza e alle raccomandazioni descritte nel manuale. In caso di dubbio sulla pompa o su qualsiasi dispositivo di circolazione, contattare un installatore qualificato, o il produttore/importatore/distributore. L'impianto di circolazione dell'acqua deve essere conforme alle normative europee, nazionali e locali, soprattutto per quanto concerne i problemi elettrici. Qualsiasi cambiamento nella posizione della valvola, nelle dimensioni della pompa o nelle dimensioni della griglia può causare una variazione del flusso e la velocità di aspirazione può essere aumentata.

• Questo prodotto non è destinato all'uso commerciale. LEGGERE ATTENTAMENTE IL MANUALE DI ISTRUZIONI E CONSERVARLO PER FUTURI RIFERIMENTI.

CARATTERISTICHE TECNICHE SMALTIMENTOComprendere l'utilizzo di tutti i componenti prima di procedere al montaggio del filtro a sabbia.

VISTA D'INSIEME DEI COMPONENTI

(Occorre un cacciavite.)

1. Rimuovere con cura tutti i componenti

dalla confezione e verificare che non ci sia nulla di danneggiato. Se il dispositivo presenta dei danni, rivolgersi immediatamente al rivenditore presso il quale è stato effettuato l'acquisto.

2. Il filtro a sabbia deve essere posizionato

X285 su una superficie piana e uniforme, preferibilmente in cemento. Posizionare il filtro a sabbia in modo da rendere possibile l'azionamento, la manutenzione e la conservazione delle porte e della valvola di controllo.

3. In base allo standard EN60335-2-41 TEST, il filtro a sabbia deve

essere fissato verticalmente a terra o ad un basamento in legno o cemento prima dell'utilizzo al fine di impedire eventuali cadute accidentali. Il peso del filtro a sabbia montato supera i 18kg. I fori di montaggio devono avere un diametro di 8 mm ed essere distanziati tra loro di 86mm. Utilizzare due bulloni e dadi con un diametro di massimo 8 mm per fissare il filtro a sabbia al basamento. CARICARE LA SABBIA PER FILTRI PISCINE\SFERE IN FIBRA DI POLIETILENE FLOWCLEAR™ NOTA: Utilizzare solo sabbia per filtri adatta a piscine, priva di calcare o argilla. Dovrebbe essere sufficiente una confezione da 9kg di sabbia di silice n. 20 da 0,45-0,85mm. L'uso di un sabbia non adeguata può compromettere il risultato dell'operazione di filtraggio e danneggiare il filtro a sabbia, rendendo nulla la garanzia. IMPORTANTE: Ti consigliamo di utilizzare la sabbia silicea n.20 per il tuo filtro a sabbia per piscina. È stato appositamente studiato per catturare particelle di diametro 20 - 100 micron. Alcuni piccoli detriti potrebbero passare attraverso la sabbia e rientrare nella piscina. Questo è normale, soprattutto se i detriti sono sottili o si inumidiscono. Per limitare questo, è meglio seguire le istruzioni di manutenzione, lavare e risciacquare quando necessario. Suggeriamo inoltre di contattare il proprio rivenditore di piscine per il prodotto chimico specifico da utilizzare per la pulizia della sabbia. La corretta manutenzione della sabbia ottimizzerà l'efficienza di pulizia ed eviterà l'accumulo di oli o incrostazioni. Quando aspiri dal fondo una grande quantità di detriti, ti suggeriamo di lavare la sabbia dopo aver finito di pulire metà della piscina. Ricorda di lavare più volte la sabbia dopo aver aspirato il fondo della piscina. NOTA: Per non danneggiare lo skimmer quando si aggiunge la sabbia, versare dell'acqua nel serbatoio inferiore in modo da sommergere lo skimmer sulla bussola del collettore. NOTA: Sabbia\Sfere Flowclear™ non incluse. NOTA: Utilizzare 28 g (0,06 lbs) di sfere in fibra di polietilene Flowclear ™ sostituiscono un 1 kg (2,20 lbs) di sabbia.86

Prima dell'accensione, consultare attentamente il manuale. STOP

1. Collegare alla presa di corrente, quindi impostare l'interruttore di

alimentazione su ON (-). Il filtro a sabbia entra in funzione immediatamente.

2. Impostare l'interruttore di alimentazione su OFF (0). Il filtro a sabbia

si arresta immediatamente.

3. Una volta acceso, è possibile regolare tempo di funzionamento,

tempo di stop e durata del ciclo, ruotando il selettore sulla posizione desiderata. Consultare la seguente tabella per ulteriori dettagli.

4. Impostare il selettore su una nuova posizione annulla il ciclo

precedente e avvia quello prescelto.

5. Ogni volta che il filtro viene collegato all'alimentazione o rimesso in

funzione, si avvia un nuovo ciclo in base alla posizione del selettore. NOTA: Se il selettore è impostato sulla posizione 24-ore (24), il filtro a sabbia rimarrà in funzione continuamente senza intervallo di pausa. USO

Manichetta da giardino (non inclusa)Per la funzione di scarico, lavaggio in controcorrente,risciacquoP61318ASS16P61322ASS16

AVVERTENZA: Per evitare danni al dispositivo o possibili lesioni, scollegare sempre la pompa con filtro a sabbia prima di cambiare la funzione della valvola di controllo. La modifica delle posizioni della valvola di controllo mentre la pompa è in uso può causare lesioni alle persone o danni al prodotto. Come utilizzare la valvola di controllo Spingere verso il basso la maniglia della valvola di controllo e ruotare sulla funzione desiderata.

FUNZIONI DELLA VALVOLA DI CONTROLLO

La valvola di controllo viene utilizzata per selezionare le 6 diverse funzioni del filtro: Filtraggio, chiusura, lavaggio a controcorrente, risciacquo, scolo e circolazione. 3RVL]LRQHGHOVHOHWWRUH

• Assicurarsi che tutte le modalità di smaltimento delle acque di scarto soddisfino le normative locali, regionali o statali. Non scaricare l'acqua nei punti in cui può causare inondazioni o danni.

• Quando la valvola di controllo è impostata sulle posizioni di lavaggio a controcorrente, risciacquo o scolo, l'acqua viene scaricata dalla porta D sulla valvola stessa.

Filtraggio: Questa funzione è utilizzata per il filtraggio dell'acqua della piscina; è la posizione maggiormente utilizzata.L'acqua viene pompata attraverso il filtro a sabbia, dove viene pulita e inviata nuovamente alla piscina. Chiusura: Questa funzione interrompe il flusso dell'acqua tra il filtro a sabbia e la piscina. Lavaggio a controcorrente: Questa funzione è utilizzata per pulire il letto di sabbia; l'acqua viene pompata verso il basso attraverso la bussola del connettore, spinta verso l'alto attraverso il letto di sabbia e, infine, depositata all'esterno della porta D. Risciacquo: Questa funzione è utilizzata per l'avvio iniziale, la pulizia e il livellamento del letto di sabbia dopo il lavaggio a controcorrente; l'acqua viene pompata verso il basso attraverso il letto di sabbia, spinta verso l'alto attraverso la bussola del connettore e depositata all'esterno della porta D della valvola. Scolo: Questa funzione consente il deflusso dell'acqua dalla piscina senza l'impiego del filtro; l'acqua viene infatti pompata e depositata all'esterno della porta D anziché inviata nuovamente alla piscina. Circolazione: Questa funzione consente la circolazione dell'acqua della piscina senza l'impiego del filtro a sabbia; può essere utilizzata quando il filtro è rotto per raccogliere i rifiuti negli appositi schermi.90

1. Ora il filtro a sabbia è pronto per essere utilizzato.

Impostare la valvola di controllo sulla funzione di filtraggio. NOTA: Per evitare il rischio di scossa elettrica, asciugarsi con cura ed eliminare l'acqua in eccesso dal filtro a sabbia.

2. Per azionare il filtro a sabbia, accenderlo.

NOTA: A questo punto il filtro a sabbia inizia il suo ciclo di filtraggio. Verificare che l'acqua ritorni alla piscina e prendere nota della pressione del filtro indicata sul manometro. In genere la pressione del filtro a sabbia consigliata è inferiore a 0.45Bar (6.5PSI) durante il funzionamento. RILASCIO DELL'ARIA Premere verso il basso la manopola della valvola di controllo e attendere il flusso d'acqua dal foro D per rilasciare l'aria. NOTA: è importante ripetere questa operazione ogni volta che si avvia la pompa dopo la stagione invernale, la manutenzione e il lavaggio in controflusso del letto di sabbia.

ISTRUZIONI PER IL PRIMO UTILIZZO

Eseguire il lavaggio in controflusso e il risciacquo per preparare la pompa al primo utilizzo, quindi lavare la sabbia. ATTENZIONE: IL FILTRO A SABBIA NON DEVE FUNZIONARE A SECCO

1. Premere verso il basso la maniglia della valvola di controllo e ruotare sulla funzione di

lavaggio in controflusso.

2. Applicare e azionare il filtro a sabbia per 3-5 minuti o fino a quando l'acqua scorre pulita.

3. Spegnere il filtro a sabbia e collocare la valvola di controllo in posizione di risciacquo.

4. Accendere il filtro a sabbia e azionarlo per 1 minuto in modo che l’acqua circoli a ritroso

nel filtro a sabbia e venga scaricata dal foro D.

5. Spegnere il filtro a sabbia. Collocare la valvola di controllo in posizione di chiusura.

6. Eseguire un rabbocco d'acqua, se necessario.

IMPORTANTE: con questa procedura si rimuove l’acqua dalla piscina e sarà necessario cambiare l'acqua. Se il livello dell’acqua è prossimo alle valvole di ingresso e di uscita della piscina, spegnere immediatamente il filtro a sabbia. Lavaggio in controflusso Risciacquo

• Non collegare o azionare il filtro a sabbia quando la valvola di controllo è impostata sulla funzione di chiusura o altrimenti la pompa si danneggerà in modo irreparabile.

• Non impostare mai la valvola di controllo tra due funzioni in quanto potrebbero verificarsi delle perdite.

• Per evitare perdite d'acqua, avvitare il tappo della porta D sulla porta D della valvola di controllo prima di azionare il filtro a sabbia.ATTENZIONE: per evitare il rischio di subire lesioni anche fatali, accertarsi che il filtro a sabbia sia spento e scollegato prima di avviare le operazioni di manutenzione. Man mano che la sporcizia si accumula nel filtro a sabbia, il valore della pressione sul manometro aumenterà. Quando il manometro segna un valore uguale o superiore a 0,45 Bar (6,5 PSI) o il flusso dell’acqua verso la piscina è troppo debole, è necessario pulire la sabbia. Per pulire il letto di sabbia, seguire le istruzioni precedentemente descritte in: Lavaggio in controcorrente e risciacquo.

1. Scollegare il filtro a sabbia e impostare la

valvola di controllo sulla funzione di chiusura.

2. Sostituire gli schermi per detriti con spinotti di

arrestoper impedire all’acqua di fuoriuscire.

3. Svitare il coperchio del filtro per rimuoverlo.

4. Estrarre e pulire il filtro.

5. Riposizionare il filtro, assicurandosi che i fori

6. Verificare che l'anello di tenuta sia in posizione.

Riavvitare il coperchio del filtro.

7. Rimuovere gli spinotti di arresto e inserire i filtri

per detriti NOTA: Il filtro deve essere svuotato e pulito regolarmente. Un filtro sporco o bloccato riduce notevolmente le prestazioni del filtro a sabbia.

1. Lavare in controflusso il letto di sabbia.

2. Staccare il tubo dal foro A della piscina e dal foro A del filtro a sabbia e

NOTA: il manometro serve solo a scopo di manutenzione e il valore indicato è solo di riferimento, per cui il manometro non essere utilizzato come strumento di precisione. NOTA: si raccomanda di pulire il letto di sabbia una volta al mese o con una frequenza minore, a seconda di quanto viene utilizzata la piscina. Non pulire la sabbia con una frequenza eccessiva.

psi bar92 collegarlo al foro D. NOTA: Ricordarsi di sostituire i filtri per detriti con spinotti di arresto per impedire che l'acqua fuoriesca.

3. Accendere il filtro a sabbia e azionarlo per rimuovere l'acqua della piscina.

AVVERTENZA: IL FILTRO A SABBIA NON DEVE FUNZIONARE A SECCO. Nelle zone con temperature invernali gelide, l'attrezzatura della piscina deve essere preparata per l'inverno per proteggerla dai danni. Il congelamento dell’acqua, infatti, danneggerebbe il filtro a sabbia e invaliderebbe la garanzia.

1. Lavare in controflusso il letto di sabbia.

Far defluire l'acqua dalla piscina rispettando le istruzioni riportate nel manuale d'uso.

3. Svitare il tappo della valvola di scarico sul fondo del serbatoio e rilasciare l'acqua

4. Scollegare i due tubi flessibili dalla piscina e dal filtro a sabbia.

5. Svuotare completamente il serbatoio dalla sabbia e asciugare tutti i componenti.

6. Conservare il filtro a sabbia in un luogo asciutto e lontano dalla portata dei

bambini. CONSERVAZIONE

RISOLUZIONE DEI PROBLEMI

Problemi Cause probabili Soluzioni Entra sabbia nella piscina Assenza di flusso d’acqua Eccessiva pressione del filtro La valvola di controllo perde dall'apertura D I connettori perdono - La sabbia è troppo sottile - Passare la valvola di controllo dalla funzione riflusso alla funzione filtro senza arrestare il filtro a sabbia - Il livello della sabbia è eccessivo - Lo skimmer è rotto - Gli spinotti di arresto non sono stati rimossi - L'aria non è stata rilasciata - La valvola di controllo è in posizione di chiusura - Il filtro è bloccato - Il filtro a sabbia è rotto - Il filtro è sporco - Il letto di sabbia si è calcificato - Il riflusso non è sufficiente - Il manometro è rotto - La valvola di controllo è stata impostata tra le due funzioni - La guarnizione è rotta - La guarnizione dei connettori è fuori posto - La guarnizione dei connettori è rotta - I manicotti sono allentati - Si consiglia di utilizzare sabbia di silice n. 20 (0,45-0,85 mm) - Arrestare il filtro a sabbia ogni volta che si imposta la valvola di controllo - Controllare che il livello della sabbia sia compreso tra le indicazioni “MAX” e “MIN” riportate sul mozzo - Sostituire lo skimmer - Rimuovere gli spinotti di arresto e inserire i filtri per detriti - Rilasciare l’aria - Impostare la funzione filtro - Pulire il filtro - Rivolgersi all’assistenza - Lavare in controflusso - Esaminare la sabbia e sostituirla, se necessario - Lavare in controflusso fino a quando l'acqua di scarico esce pulita - Sostituire il manometro - Impostare una sola funzione - Sostituire la guarnizione - Ricollocare la guarnizione nella giusta posizione - Sostituire la guarnizione - Stringere i connettori93
