KÄYTTÖOHJE Power Steel 561AC BESTWAY

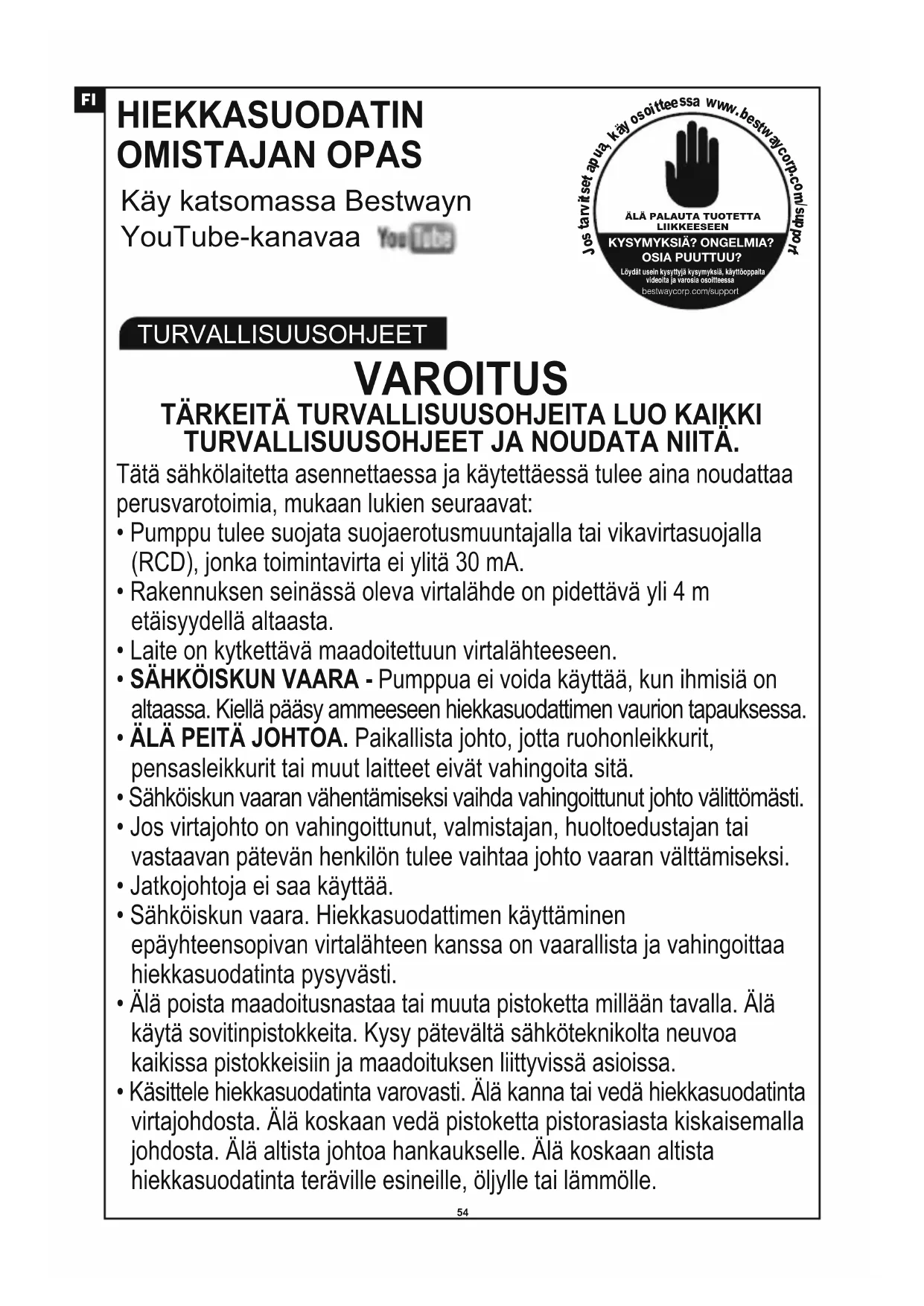

TURVALLISUUSOHJEET JA NOUDATA NIITÄ. Tätä sähkölaitetta asennettaessa ja käytettäessä tulee aina noudattaa perusvarotoimia, mukaan lukien seuraavat:

• Pumppu tulee suojata suojaerotusmuuntajalla tai vikavirtasuojalla (RCD), jonka toimintavirta ei ylitä 30 mA.

• Rakennuksen seinässä oleva virtalähde on pidettävä yli 4 m etäisyydellä altaasta.

• Laite on kytkettävä maadoitettuun virtalähteeseen.

• SÄHKÖISKUN VAARA - Pumppua ei voida käyttää, kun ihmisiä on altaassa. Kiellä pääsy ammeeseen hiekkasuodattimen vaurion tapauksessa.

• ÄLÄ PEITÄ JOHTOA. Paikallista johto, jotta ruohonleikkurit, pensasleikkurit tai muut laitteet eivät vahingoita sitä.

• Sähköiskun vaaran vähentämiseksi vaihda vahingoittunut johto välittömästi.

• Jos virtajohto on vahingoittunut, valmistajan, huoltoedustajan tai vastaavan pätevän henkilön tulee vaihtaa johto vaaran välttämiseksi.

• Jatkojohtoja ei saa käyttää.

• Sähköiskun vaara. Hiekkasuodattimen käyttäminen epäyhteensopivan virtalähteen kanssa on vaarallista ja vahingoittaa hiekkasuodatinta pysyvästi.

• Älä poista maadoitusnastaa tai muuta pistoketta millään tavalla. Älä käytä sovitinpistokkeita. Kysy pätevältä sähköteknikolta neuvoa kaikissa pistokkeisiin ja maadoituksen liittyvissä asioissa.

• Käsittele hiekkasuodatinta varovasti. Älä kanna tai vedä hiekkasuodatinta virtajohdosta. Älä koskaan vedä pistoketta pistorasiasta kiskaisemalla johdosta. Älä altista johtoa hankaukselle. Älä koskaan altista hiekkasuodatinta teräville esineille, öljylle tai lämmölle. HIEKKASUODATIN OMISTAJAN OPAS TURVALLISUUSOHJEET Käy katsomassa Bestwayn YouTube-kanavaa ÄLÄ PALAUTA TUOTETTALIIKKEESEENKYSYMYKSIÄ? ONGELMIA?OSIA PUUTTUU?Löydät usein kysyttyjä kysymyksiä, käyttöoppaitavideoita ja varosia osoitteessa bestwaycorp.com/support

• Irrota tuotteen pistoke aina virtalähteestä ennen kuin siirrät, puhdistat, huollat tai säädät tuotetta millään tavalla.

• Älä kytke laitetta virtalähteeseen tai irrota sitä virtalähteestä, kun kätesi ovat märät.

• Irrota laite virtalähteestä aina:

• ennen puhdistusta ja muuta kunnossapitoa

• jos allas jätetään vartioimatta lomakausien ajaksi

• Kun uima-allasta ei käytetä pitkään aikaan (esimerkiksi talvella), se tulisi purkaa osiin varastoida sisätiloihin.

• VAROITUS: Lue ohjeet aina ennen tuotteen käyttöä ja asennusta/uudelleenasennusta.

• Ohjeiden säilytys. Joka kerta kun kokoat altaan uudestaan, lue aina ohjeet.

• Jos ohjeet puuttuvat, ota yhteyttä Bestwayhin tai hae ne verkkosivustolta: www.bestwaycorp.com

• Sähköasennusten on noudatettava kansallisia johdotussääntöjä. Tarvittaessa kysy neuvoa ammattitaitoiselta sähköasentajalta. HUOMAUTUS: Tämä hiekkasuodatin on tarkoitettu käytettäväksi vain varastoitavien altaiden kanssa. Älä käytä sitä pysyvästi asennettujen altaiden kanssa. Varastoitava allas on rakennettu niin, että se on helppo purkaa varastointia varten ja koota uudelleen alkuperäiseen muotoon. Pysyvästi asennettu alla on rakennettu maan sisään tai päälle tai rakennukseen siten, että sitä ei voi helposti purkaa varastointia varten.

• Tätä laitetta saa käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat heikentyneet tai joilta puuttuu kokemus ja taidot, mikäli heitä on neuvottu ja ohjeistettu laitteen käyttöön turvallisella tavalla ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Puhdistusta ja käyttäjän tekemää huoltoa ei saa jättää lasten tehtäväksi ilman valvontaa. (EU:ta varten)

• Tämä tuote ei ole tarkoitettu seuraavien ryhmien käyttöön: lapset ja fyysisistä, henkisistä tai aistirajoitteista kärsivät tai kokemattomat tai tietotasoltaan rajoitetut henkilöt. Kyseiset henkilöt voivat kuitenkin käyttää tuotetta, jos he ovat saaneet opastusta tai ohjeita tuotteen turvalliseen käyttöön henkilöltä, joka on vastuussa heidän turvallisuudestaan. Lapsia tulee valvoa sen varmistamiseksi, että he eivät leiki tällä laitteella. (EU:n ulkopuoliset markkinat)

• Tuotteen saa huoltaa ja puhdistaa vain yli 18-vuotias aikuinen, jokaymmärtää sähköiskun vaarat. MUISTUTUS:

• Aseta hiekkasuodatin lujalle, tasaiselle alustalle. Varmista, että hiekkasuodatin on vähintään 2 metrin päässä altaan reunasta. Pidä etäisyys niin pitkänä kuin mahdollista.

• Sijoita allas ja hiekkasuodatin niin, että käytettävissä on riittävä ilmastointi, viemäröinti ja riittävästi tilaa huoltotöille. Älä koskaan sijoita hiekkasuodatinta alueelle, johon voi kertyä vettä, tai kävelyreitille.

• Pistokkeen on oltava tavoitettavissa altaan asennuksen jälkeen. Hiekkasuodattimen pistokkeen tulee olla vähintään 3,5m:n päässä altaasta.

• Ilmasto-olot voivat vaikuttaa hiekkasuodattimen käyttöikään ja toimintaan. Suorita riittävät varotoimet hiekkasuodattimen suojaamiseksi kuuman tai kylmän ilman ja/tai auringolle altistumisen aiheuttamalta kulumiselta.

• Varmista ennen käyttöä, että kaikki hiekkasuodattimen osat ovat mukana. Ilmoita tässä oppaassa ilmoitettuun Bestwayn asiakaspalvelun osoitteeseen, jos ostetussa tuotteesta on puuttunut osia tai jotkin osat ovat olleet vahingoittuneita ostohetkellä.

• Heikenneet osat on ehdottomasti vaihdettava niin pian kuin mahdollista. Käytä vain valmistajan hyväksymiä osia.

• Älä anna lasten tai aikuisten nojata laitteeseen tai istua sen päällä.

• Älä lisää hiekkasuodattimeen kemikaaleja.

• Käytettäessä kemikaaleja allasveden puhdistamiseksi suositellaan noudatettavaksi minimisuodatusaikaa uimareiden terveyden suojaamiseksi terveyssäädösten mukaisesti.

• Vain valmistajan tarjoamia tai määrittämiä välineitä on tarkoitus käyttää tuotteen asennukseen.

• On tärkeää tarkistaa, että imuaukot eivät ole tukossa.

• On suositeltavaa lopettaa suodatus suodatusjärjestelmän huoltotoimenpiteiden aikana.

• Seuraa säännöllisesti suodattimen tukkeutumistasoa.

• Viikoittaista tarkastusta koskien paluuvesipesua tai puhdistusta suositellaan. Pienin suositeltu päivittäinen suodatuksen käyttöaika on 8 tuntia, jotta varmistetaan altaan kirkas vesi.

• Vaurioituneiden osien tai osasarjojen vaihto mahdollisimman pian on tärkeää. Käytä vain tuotteen markkinoille saattamisesta vastuussa olevan henkilön hyväksymiä osia.

• Kaikki suodattimet ja suodatinmateriaalit on tarkastettava säännöllisesti, 56254 mm 480 mm 528 mmSuodattimen läpimitta:Tehokas suodatuspinta-ala:Suurin käyttöpaine:Toimivan hiekkasuodattimen paine:Korkein veden lämpötila:Hiekka:Hiekan karkeus:Hiekan määrä:254 mm0.05 m (0.54 ft

35°C Ei sisälly toimitukseen Koon #20 piihiekkaa, 0,45-0,85 mmNoin 9 kg Yliviivatun roskasäiliön merkitys: Sähköromua ei tule hävittää kotitalousjätteen mukana. Vie asianmukaisiin keräys- ja kierrätyspisteisiin. Tarkista kierrätysohjeet paikallisilta viranomaisilta tai jälleenmyyjältä. jotta voidaan varmistaa, ettei hyvän suodatuksen estävää jätettä ole kertynyt. Kaikkien käytettyjen suodatinmateriaalien hävittämisen on tapahduttava asiaankuuluvien määräysten/lainsäädännön mukaisesti.

• Ota huomioon kaikki käyttöoppaassa kuvatut turvallisuusvaatimukset ja -suositukset. Jos olet epävarma pumpun tai jonkin kierrätysjärjestelmän laitteen suhteen, ota yhteyttä valtuutettuun asentajaan tai valmistajaan/maahantuojaan/jälleenmyyjään. Veden kierron asennuksen on täytettävä EU:n sekä kansalliset/paikalliset määräykset, varsinkin kun kyse on sähköön liittyvistä kysymyksistä. Kaikki venttiilin asennon, pumpun koon ja säleikön koon muutokset voivat aiheuttaa virtauksen muutoksen ja imunopeus voi kasvaa.

• Tätä tuotetta ei ole tarkoitettu kaupalliseen käyttöön. LUE KÄYTTÖOHJE HUOLELLISESTI JA SÄILYTÄ SE MYÖHEMPÄÄ TARVETTA VARTEN.

TEKNISET TIEDOT HÄVITTÄMINENTutustu hetki kaikkin osiin ennen kuin kokoat hiekkasuodattimen. OSAT (Tarvitset ruuvimeisselin.)

1. Poista huolellisesti kaikki osat

pakkauksesta ja tarkista, että mikään ei ole vahingoittunut. Jos laite on vahingoittunut, ilmoita välittömästi liikkeeseen, josta laite on ostettu.

2. Hiekkasuodatin tulee asettaa lujalle,

X259 tasaiselle alustalle, mieluiten betonilaatalle. Sijoita hiekkasuodatin siten, että liitännät ja säätöventtiili ovat tavoitettavissa käyttöä, huoltoa ja talvikäsittelyä varten.

3. Standardi EN 60335-2-41 edellyttää, että hiekkasuodatin

asennetaan pystysuoraan maahan tai tietynlaiselle, puusta tai betonista tehdylle, alustalle ennen käyttöä, jotta se ei pääse kaatumaan. Täysin koottu hiekkasuodatin painaa yli 18kg. Kiinnitysreikien tulee olla 8mm läpimitaltaan ja sijaita 86mm:n päässä toisistaan. Kiinnitä hiekkasuodatin jalustaan kahdella pultilla ja mutterilla, joiden läpimitta on enintään 8mm.

LISÄÄ UIMA-ALTAASEEN KELPAAVAA SUODATINHIEKKAA TAI

FLOWCLEAR™ POLYSPHEREA. MUISTUTUS: Käytä vain erityistä allaslaatuista suodatinhiekkaa, joka ei sisällä kalkkia tai savea: Koon #20 piihiekkaa, 0,45–0,85mm, noin 9kg:n pussi riittänee. Jos et käytä suositeltua hiekkasuodattimen kokoa, suodatusteho voi heikentyä ja hiekkasuodatin vaurioitua ja siten mitätöidä takuun. TÄRKEÄÄ: Suosittelemme käyttämään altaan hiekkasuodattimessa piioksidihiekkasuodatinta koko 20. Se on suunniteltu erityisesti 20-100 mikronin hiukkasille. Jotkin pienet roskat voivat kulkeutua hiekan kautta takaisin altaaseen. Tämä on normaalia erityisesti, jos roskat ovat hienokokoisia tai lietettä. Tämä rajoittamiseksi on parasta noudattaa huolto-ohjeita ja suorittaa takaisinpesu ja huuhtelu tarpeen mukaan. Suosittelemme myös ottamaan yhteyttä altaan jälleenmyyjään hiekan puhdistamiseen erityisesti suunniteltua kemikaalia varten. Hiekan oikea huolto optimoi puhdistustehon ja estää öljyjen tai kalkin kertymisen. Kun imuroit altaan pohjaa, jossa on runsaasti roskia, suosittelemme suorittamaan hiekan takaisinpesun, kun olet puhdistanut puolet altaasta. Muista takaisinpestä ja huuhdella hiekka altaan pohjan imuroinnin jälkeen joka kerta. MUISTUTUS: Jotta et vahingoittaisi kuorijaa hiekkaa lisätessäsi, kaada hieman vettä alasäiliöön niin, että se peittää kuorijan keskiöllä. MUISTUTUS: Hiekka/Flowclear™ POLYSPHERE ei sisälly toimitukseen. MUISTUTUS: Käytä 28 g (0,06 naulaa) Flowclear™ Polyspherea korvaamaan 1 kg (2,20 naulaa) hiekkaa.60

MAX MIN LIITÄ UIMA-ALTAASEEN61 Lue käyttöohjeet huolellisesti ennen virran kytkemistä päälle. SEIS ALTAISIIN, JOISSA ON 32 MM:N VENTTIILI (1.25 IN) JASTIN

1. Liitä virtalähteeseen, vie virtakytkin ON-asentoon (-).

Hiekkasuodatin käynnistyy heti.

2. Vie virtakytkin OFF-asentoon (0). Hiekkasuodatin sammuu

3. Kun suodatin on päällä, voit säätää toiminta-ajan, lepoajan ja

käyntisyklin kääntämällä nupin haluttuun asentoon. Katso lisätietoja alla olevasta taulukosta.

4. Kun ajastimen nuppi on siirretty uuteen asentoon, suodattimen

edellinen käyntisykli peruuntuu automaattisesti ja uusi sykli alkaa.

5. Aina kun suodattimeen kytketään virta tai kun se

käynnistetään, uusi sykli alkaa ajastimen nupin asennon mukaisesti. HUOMAA: Jos nuppi on 24 tunnin asennossa (24), hiekkasuodatin toimii jatkuvasti ilman lepojaksoa. KÄYTTÖ

Puutarhaletku (ei sisälly pakkaukseen)Tyhjennys, vastavirtahuuhtelu,huuhteluP61318ASS16P61322ASS16

VAROITUS: Laitteen vahingoittumisen ja vammojen välttämiseksi irrota aina hiekkasuodattimen pumppu virtalähteestä ennen kuin muutat säätöventtiilin toimintoa. Säätöventtiilin asennon vaihtaminen pumpun käydessä voi vahingoittaa säätöventtiiliä, mikä voi aiheuttaa henkilö- tai omaisuusvahingon. Säätöventtiilin käyttö Paina säätöventtiilin vipu alas ja kierrä sitä haluamaasi suuntaan.

SÄÄTÖVENTTIILIN TOIMINNOT

Säätöventtiilillä voi valita 6 eri suodatintoimintoa: Suodata, Suljettu, Pese, Huuhtele, Tyhjennä ja Kierrätä. 1XSLQDVHQWR

• Varmista, että asennus noudattaa kaikkia paikallisia ja kansallisia jäteveden käsittelyä koskevia määräyksiä. Älä poista vettä siten, että se aiheuttaa tulvan tai vahinkoa.

• Kun ohjausventtiili on asennossa Pese, Huuhtele tai Tyhjennä, vesi poistuu säätöventtiilin liitännästä D.

Suodata: Tällä toiminnolla suodatetaan altaan vettä ja venttiilin pitäisi olla tässä asennossa 99% ajasta. Vesi pumpataan hiekkasuodattimen läpi, jossa se puhdistuu, ja takaisin altaaseen. Suljettu: Tämä toiminto estää veden virtauksen hiekkasuodattimen ja altaan välillä. Pese: Tällä toiminnolla puhdistetaan hiekka. Vesi pumpataan alas liitäntäkeskiön läpi, ylöspäin hiekan läpi ja poistetaan liitännän D kautta. Huuhtele: Tätä toimintoa käytetään ensikäynnistyksen yhteydessä, puhdistukseen ja hiekan tasaamiseen pesun jälkeen. Vesi pumpataan alaspäin hiekan läpi, ylös liitäntäkeskiön läpi ja poistetaan liitännän D kautta. Tyhjennä: Tämä toiminto tyhjentää veden altaasta. Tämäkin toiminto ohittaa suodattimen. Vesi pumpataan ja poistetaan liitännästä D palauttamatta sitä altaaseen. Kierrätä: Tämä toiminto kierrättää allasvettä ohittamalla hiekkasuodattimen. Käytä tätä toimintoa, jos hiekkasuodatin on rikki kerätäksesi roskat roskasuodattimiin.64

1. Hiekkasuodatin on nyt valmis käytettäväksi. Aseta

säätöventtiili Suodata-asentoon. MUISTUTUS: Sähköiskun vaaran välttämiseksi kuivaa ylimääräinen vesi itsestäsi ja hiekkasuodattimesta.

2. Kytke päälle hiekkasuodatin sen käyttämiseksi.

MUISTUTUS: Hiekkasuodatin on nyt käynnistänyt suodatusjakson. Tarkista, että vesi palaa altaaseen ja huomioi suodattimen paine painemittarista. Yleisesti suositeltu hiekkasuodattimen paine on alle 0.45Bar (6.5PSI) sen ollessa käynnissä. ILMANPOISTO Paina ohjausventtiilin kahvaa ja odota, kunnes ilma alkaa virrata portista D. HUOMAA: On tärkeää toistaa tämä toimenpide aina, kun käynnistät pumpun talvisäilytyksen, huollontai hiekkakerroksen paluuvesipesun jälkeen. KÄYTTÖOHJEET ENSIMMÄISTÄ KÄYTTÖKERTAA VARTEN Paluuvesipesu ja huuhtelu on suoritettava pumpun valmistelemiseksi sen ensimmäistä käyttökertaa varten ja hiekan pesemiseksi.

VAROITUS: HIEKKASUODATTIMEN KUIVAKÄYNTI ON KIELLETTYÄ

1. Paina ohjausventtiiliä alas ja käännä paluuvesipesuasentoon.

2. Kytke pumppu virtalähteeseen ja anna hiekkasuodattimen käydä 3–5 minuutin ajan

tai kunnes vesi on kirkasta.

3. Kytke hiekkasuodatin pois ja aseta ohjausventtiili huuhtelutoimintoon.

5. Kytke hiekkasuodatin pois päältä. Aseta ohjausventtiili suljettutoimintoon.

6. Lisää allasvettä tarvittaessa.

TÄRKEÄÄ: Tämä toimenpide poistaa vettä altaasta, ja vettä on lisättävä tarpeen mukaan. Kytke hiekkasuodatin pois päältä heti, kun veden määrä on lähellä altaan tulo- ja poistoventtiileitä. Paluuvesipesu Huuhtelu

• Älä kytke säätöventtiiliä pistorasiaan tai käytä sitä sen ollessa Suljettu-asennossa. Muuten se vahingoittaa vakavasti hiekkasuodatinta.

• Jos jätät säätöventtiilin kahden toimintoasennon väliin, se vuotaa.

• Vuotojen välttämiseksi ruuvaa liitännän D korkki säätöventtiilin liitäntään D ennen kuin käytät hiekkasuodatinta.VAROITUS: Varmista, että hiekkasuodattimesta on katkaistu virta ja että se on irrotettu virtalähteestä,tai vakava loukkaantumis- tai kuolemanvaara on olemassa. Painemittarin paine nousee hiekankerääntyessä hiekkasuodattimeen. Kun painemittarin lukema on 0,45 bar (6.5 PSI) tai enemmän, taivedenvirtaus altaaseen on liian hidasta, on aika puhdistaa hiekkasuodatin. Voit suorittaa puhdistuksen noudattamalla kaikkia seuraavassa kohdassa aiemmin kerrottuja ohjeit: Vastavirtahuuhtelu ja huuhtelu.

1. Irrota hiekkasuodatin pistorasiasta ja

aseta säätöventtiili suljettu-asentoon.

2. Aseta jätenäyttöjen tilalle tulpat

estääksesi vettä karkaamasta.

3. Poista sihdin suojus ruuvaamalla se irti.

4. Irrota siivilä ja poista kaikki roskat.

5. Aseta siivilä takaisin paikalleen. Varmista,

että siivilän reikä on kohdistettu oikein.

6. Varmista, että tiivisterengas on paikallaan.

Ruuvaa sihdin suojus takaisin.

7. Poista tulpat ja aseta jätenäytöt.

MUISTUTUS: Siivilä on tyhjennettävä ja puhdistettava säännöllisesti. Likainen tai tukkeutunut siivilä heikentää hiekkasuodattimen toimintaa.

1. Paluuvesipese hiekkasuodatin.

2. Irrota letku altaan portista A ja hiekkasuodattimen portista A ja liitä porttiin D.

HUOMAA: Muista asettaa roskasuodattimen tilalle tulppa estääksesi HUOMAA: Painemittari on vain huoltoa varten, ja painemittarin arvo on vain viitteellinen, sitä ei tule käyttää täsmävälineenä. HUOMAA: Suosittelemme, että puhdistat hiekkakerroksen kerran kuukaudessa tai harvemmin riippuen siitä, kuinka usein allasta käytetään. Älä puhdista hiekkaa liian usein.

psi bar66 vettäkarkaamasta.

3. Kytke hiekkasuodatin päälle ja käytä suodatinta poistaaksesi allasveden.

VAROITUS: HIEKKASUODATTIMEN KUIVAKÄYNTI ON KIELLETTYÄ. Alueilla joissa lämpötila laskee talvisin pakkasen puolelle, allas ja sen varusteet on valmisteltava talvisäilytykseen. Muussa tapauksessa pakkanen voi vahingoittaa niitä. Veden jäätyminen hiekkasuodattimessa vioittaa suodatinta ja mitätöi takuun.

1. Paluuvesipese hiekkasuodatin.

2. Tyhjennä allas noudattaen altaan omistajan oppaan ohjeita.

3. Kierrä säiliön pohjassa olevan tyhjennysventtiilin korkki auki ja tyhjennä

säiliöstä loput vedet.

4. Irrota molemmat letkut altaasta ja hiekkasuodattimesta.

5. Tyhjennä hiekka täysin säiliöstä ja kuivaa kaikki osat.

6. Säilytä hiekkasuodatinta kuivassa paikassa poissa lasten ulottuvilta.

VARASTOINTI VIANMÄÄRITYS Ongelmat Mahdolliset syyt Ratkaisut Hiekkaa valuu altaaseen Vesi ei virtaa Liian suuri paine suodattimessa Säätöventtiili vuotaa portista D Liittimet vuotavat - Hiekka on liian hienoa - Säätöventtiiliä on siirretty vastavirtahuuhtelusta suodatintoimintoon pysäyttämättä hiekkasuodatinta - Hiekan pinta on liian korkealla - Reikäkauha on rikkoutunut - Sulkutulppia ei ole poistettu - Ilmaa ei poistettu - Säätöventtiili on Kiinni-asennossa - Suodatin on tukossa - Hiekkasuodatin rikki - Likainen suodatin - Kalkkeutunut hiekkakerros - Riittämätön vastavirtahuuhtelu - Painemittari rikki - Säätöventtiili on asetettu kahden toiminnon välille - Tiiviste on rikkoutunut - Liitinten tiivistysrengas ei paikallaan - Liitinten tiivistysrengas rikki - Letkuja irrallaan - Suosittelemme 0,45-0,85 mm:n #20-kvartsihiekkaa - Pysäytä hiekkasuodatin joka kerta, kun säädät säätöventtiiliä - Tarkista, onko hiekan pinta navan “MAX”- ja “MIN”-merkintöjen välissä - Vaihda reikäkauha - Poista sulkutulpat, ja aseta roskasuodattimet paikoilleen. - Poista ilma - Valitse suodatintoiminto - Puhdista suodatin - Soita huoltoon - Tee vastavirtahuuhtelu - Tarkista hiekka ja vaihda tarvittaessa - Jatka vastavirtahuuhtelua, kunnes ulos virtaava vesi on kirkasta - Vaihda painemittari - Valitse yksi toiminto - Vaihda tiiviste - Aseta tiivistysrengas paikalleen - Vaihda tiivistysrengas - Kiristä ne67
