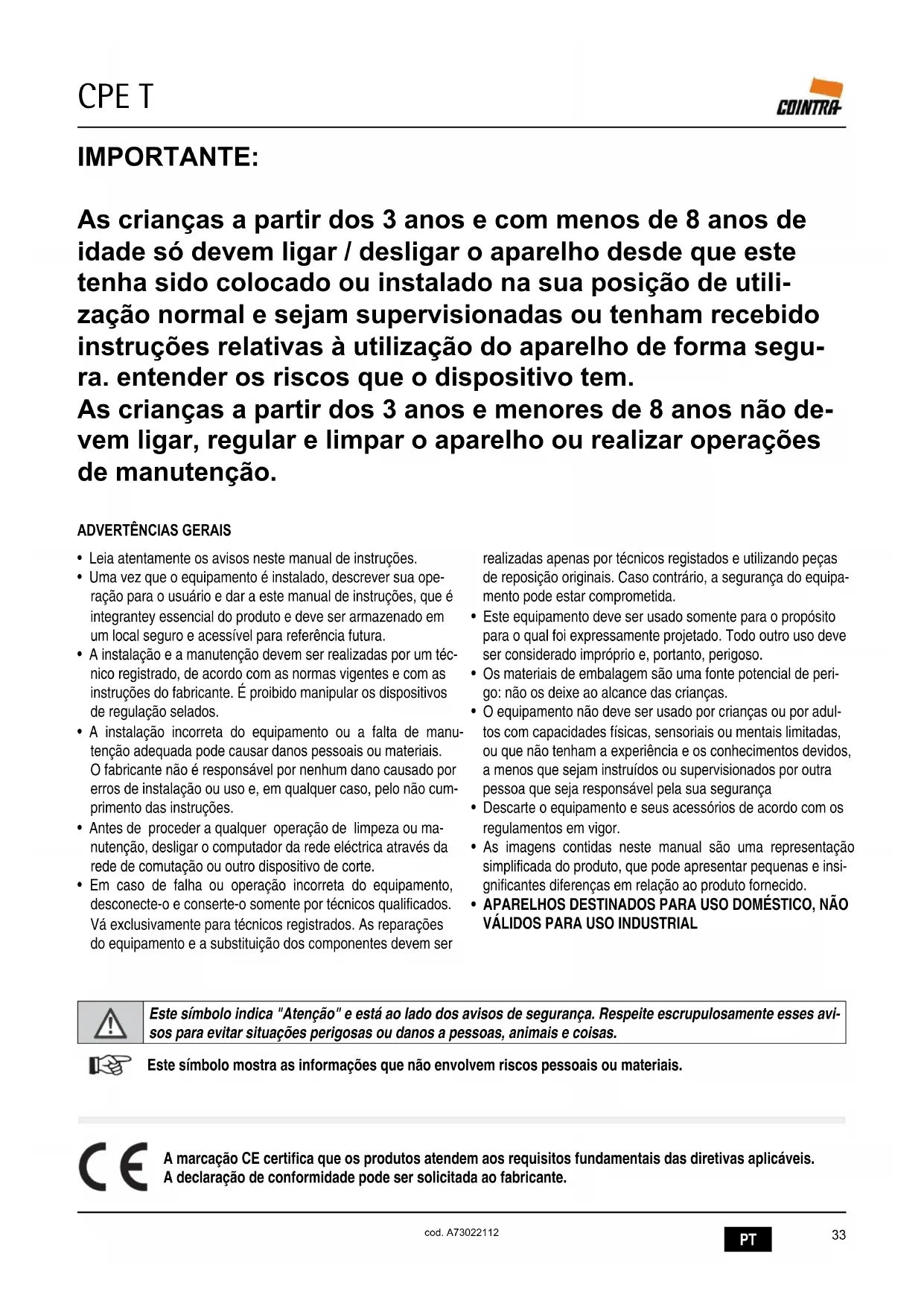

As crianças a partir dos 3 anos e com menos de 8 anos de idade são devem ligar / desligar o aparecido desde que este tenha sido colocado ou instalado na sua posicao deUtilizaçao normal e sejam supervisionadas ou tenham recebido instruções relativas à utilizaçao do aparecido de forma segura.?).|.

As crianças a partir dos 3 anos e menores de 8 anos não devem ligar, regular e limpar o aparecido ou realizar operações de manutenção.

ADVERTÉNCIAS GERAIS

• Leia atentamente os avisos neste manual de instruções.
• Uma vez que o equipoamento é instalado,(descrever sua operação para o usuario e dar a este manual de instruções,que é integrantey essencial do produits e deve ser armazenado em um local seguro e acessível para referencia futura.
• A instalação e a manutençao devem ser realizadas por um专业技术e registrar, de acordo com as normas vigentes e com as instruções do fabricante. É proibido Manipular os dispositivos de regulação Selados.
• A instalação incorrente do equipamento ou a falta de manutenção adequada pode causar danos pessoas ou materiais. O fabricante não é responsavel por nenhum dano causado por erros de instalação ou uso e, em qualquer caso, pelo não cumprimento das instruções.
• Antes de proceder a qualquer operacao de limpeza ou manutencao, desligar o computador da rede eletrica atraves da rede de comutation ou除外 dispositivo de corte.
• Em caso de falha ou operacao incorreta do equipamento, desconnecte-o e conserte-o somente por tecnicos especialicos. Vaz exclusivamente para tecnicos registrados. As reparacoes do equipamento e a substituicao dos componentes devem ser

realizadas apenas por tecnicos registados e utilizing peças de reposicao originais. Caso contrario, a segurar do equipoamento pode estar comprometida.

• Este equipamento deve ser uso somente para o propósito para o qual foi expressamente projetado. Todo除外. Deve ser considerado improprio e, portanto, perigo.
• Os materiais de embalagem são uma fonte potencial de perigo: não os deixe ao alcance dascriçças.
• O equipoamento não deve ser uso por crianças ou por adultos com capacidades fisicas, sensoriais ou mentalis limitadas, ou que não tenham a experiencia e os conhecimentos devidos, a menos que sejam instruidos ou supervisioniros por outras pessoas que sera responsavel pela sua segurarca
• Descarte o equipamento e seu acessos o de acordo com os regulamentos em vigor.
• As imagens contidas neste manual são uma representação simplificada do produto, que pode estaras peocenas e insignificantes diferencas em relaço ao produit fornecido.
• APARELHOS DESTINADOS PARA USO DOMÉSTICO, NÃO VÉLIDOS PARA USO INDUSTRIAL

Este=símbolo indica "Atença" e está ao lado dos avisos de segurança. Respeite escrupulosamente eles avis-os para evitar situações perigosas ou danos a pessoas, animais e coisas.

Este simbolo minha as informacoes que nao envolvimento ricos pessoas ou materiais.

A marca CE certifica que os produits atendem aos requisitosfundamentais das diretivas aplicáveis. Adeclarção de conformidade pode ser solicitada ao fabricante.

1 MANUAL DE USUÁRIO

1.1 Apresentação

O novo CPE T é um instantâneo de alto desempenho aquecedor e baixas emissões para o meio ambiente para a água quente para uso dométrico, alimentados com gás natural ou GPL e fornecida com água-arrefecida queimador compacto-camera de ignião electrónico, modular e ventiladorSYSTEMA de controle com microprocessor.

7 Indicação do queimador e da correnteétrica quando está piscando, é porque há uma anomalia na combustão.
8 Indicação deestrutura no ACS
9 Conexão para serviços técnico
10 Painel LCD

1.2.1 Indicação durante a operação

A solicitação de água sanitária (gerada pela entrada de agua quente), a temperatura atual da saía de AQS aparece no visor do pailé de controle.

Esta temperatura aumento ou diminui a medida que a temperatura do sensor de AQS atinge o valor programado.

Em caso de falha (ver和地区 3.4) no documento de falha do painei

LCD aparece e durante o tempo de espera, os termos "d3" e "d4"

1.3 Ligado e desligado

• Conectese à rede élétrica
• Pressione o botão por 1 segundo ON/OFF no poinel de controle.

fig.2 - Desligado

Quando o equipamento está desligado, o cartão permanece connectado. A producao de AQs está desativada.

• Para ligar o computador, pressione a tecla novamente por 1 segundo na versao do software do pailel LCD do cartao nos primeiros 5 segundos e, em seguida, a temperatura de saida atual da ACS.

fig.3-Inflamado

• Abra a torneira de gás localizada antes do meuço equipamento. Isso sera colocado em operação toda vez que a água quente sanitária for necessária.

fig. 4 - Funcionamento

1.4 Regulamento do ACS

• Pressionando as teclas de regulacao + o - ou a temperatura da agua quente entre 40^ e 50^ é regula-da. Como você pode ver, o símbolo de (^) piscá à medi-da queavançamos pressionando as teclas de regulacao

fig. 5 - Temperatura minima
fig. 6 - Temperatura maxima

2 MANUAL DE INSTALLação

2.1 Dispositions Gerais

O aquecedorsoleve ser instalado por um专业技术 autorizzato, respeitando todas as instruções fornecidasnestemainual,a normaUNE26,bem como os regulamentos locais para instalacao e evacuação de combustão.

2.2 Local de instalacao

O circuito de combustão é aperture para o ambiente de instalação e, portanto, o dispositovo pode ser instalado em qualquer sala. No entanto, a sala de instalação deve ser sufficientemente ventilada para fazer situações perigosas em caso de perda de gás.

O REGULAMENTO (UE) 2016/426 estabelace este padrão de segurar para todos os equipamentos a gás, incluindo aquéles com uma-camera selada.

O aparecido pode ser operado em local parcialmente protegado de accordo com EN 26:2015

Em qualquer caso, o aparecido deve ser instalado em um local livre de poeira, objetos ou materiais inflamáveis ou gases corrosivos

O dispositivo pode ser fixado na parede.

Fixar na parede, de acordo com as dimensoes indicadas na sequo 4.1. A fixaio na parede deve ser firme e estavel.

Se o aparecido estiver instalado dentro de uma coisa de mobiliário ou se unir lateralismente a outras eles, delve havar esqueço livre para desmontar a caixa e realizar as atividades normais de manutenção

2.3 Montagem do aquecedor

Antes de montar o aquecedor, certifi que-se de que as connexoes de agua e gás são devidamente segurados, identifi cados e posicionados. Veja dimensionalos e connexoes na sequo 4.1.

1 - Abra a embalagem, dentro de você encontrará o Modelo de montagem do aparelho. Sente-se na parede na alta aproPRIada (verifique as distâncias,fig.7), certificando-se de que o Modelo está ou mais horizontal possível (use um[nivel).
2 - Marque a posicao dos furos de fixacao.
3 - Usando uma broca e uma broca de 08 mm, para fixar e insira os plujues de expansão dentro deles.
4 - Coloque nestes os fechos previstos para a colocacao do aparelho.

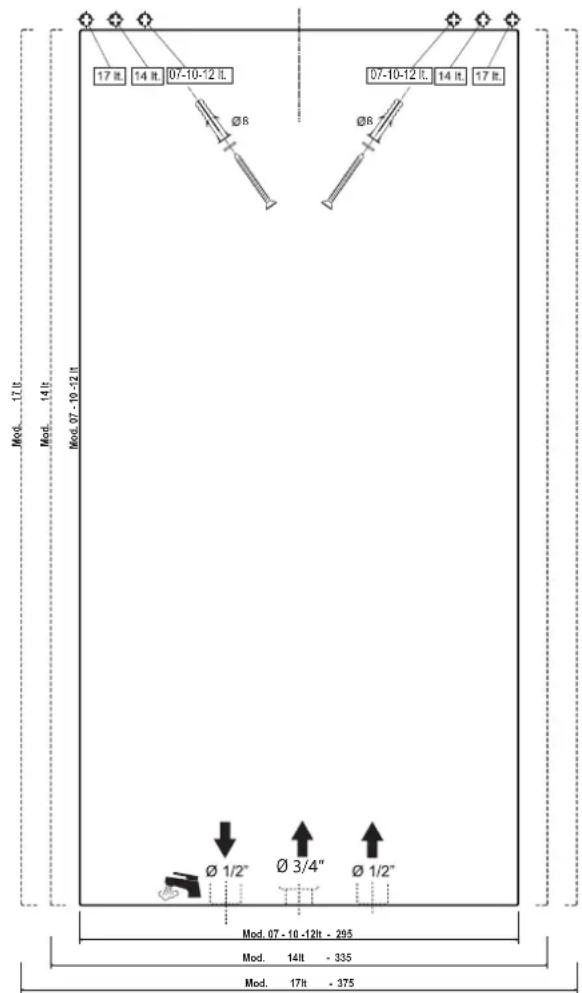

fig. 8 - Modelo de montagem

5 - Remova o dispositivo de embalagem.
6 - Dento do aparelho está a bolsa de acessórios (torneira, tampões de plástico, parafusos, gaxetas, arruelas e encaixes insanos).
7 - Verifique toda a documentação.
8 - Remova os bucões das conexões de água e gás, veja a Fig.10.

9 Verifique a placar de identificacao para a referencia do pais de destino e o tipo de gas fornecido no aparelho.

fig. 9 - Placa de classificação

2.4 Conexões hidráulicas

Nunca colocar ligações aquecedor de água de ligações de agua / gas.Efectuar de acordo com as dimensoes e ligaçõesSECTION 4.1.

Se a dureza da agua é mais elevada do que 25^ F ( 1^ F = 10 ppm de CaCO3), é necessário tratar a agua para fazer a possivel equipamento incrustação.

2.5 Conexão de gás

1 Ligar a entrada de gás correspondente (ver和地区 4.1) em conformidade com as regulamenteções em vigor no País onde o aquecedor é instalado.
2 Conectar com um tubo rígido de metal (ligação a um abastecimento de gás) ou um tubo flexível (g.l.p. instalação) de aço inoxidável de parede continua, a interposão de uma torneira de passagem entre a instalação e equipamento (O MAIS PRÓXIMO POSSÍVEL À MAQUINA)
3 Ao final da instalacao da rede de gás, sera verificado se todas as conexões de gás foram herméticas. Para fazer um solo de teste e evaporar danos no aparecido por excesso de pressão,deer a chave de entrada fechada gás.

Verifique se a pressão e o fluxo fornecido são osindicados para oconsumo do aparelho.

Veja a lista de dados técnicos, seção 4.5.

Na instalacao com mangueira fl exivel (aprovada) para (G.L.P.), preste especial atencao a:

• O tubo delve cumprir os regulamentos aplicáveis.
• Evite和地区 de emissões de calor.
• Evite que o tubo entre em colapso ou tenha qualquer estrangulamento.
• Conexões de todos os lados (valvula de gás e outros componentes) devestrup em conformidade com os regulamentos do País onde o aquecedor é instalado.

2.7 Dutos de ar e fumaça

O aparecido é do tipo C com-camera Selada e tiragem forçada, a entrada de ar e o tubo delve ser ligado a sistemas, tais como os listedos abaixo. O disposito é autorizzato a operar com todas as confi gurações de combustão ilustrados em cartão CXY dados técnica (alguns dos quais são ilustrados como um exemple abaixo). No entanto, é possivel que algumas confi gurações sejam limitadas ou proibidas por leis, regras ou regulamentos locais. Antes de realizar a instalação, verifi que e respeite rigorosamente as prescrições em question. también respeitar as dispositions sobre a instalação em paredes e / ou tecto e as distancias minimas para janelas, paredes, abertas, eu etc.apartado 2.2

2.7.1 Diafragma

Para o funciona adequado do equipoamento, é necessário montar os diafragmas que está incluíos com o referido equipoamento. Verifique se o diafragma correto está instalado ( quando usado) e instalado corretamente.

[1] Junta de fumaça
[2] Diafragma

2.7.2 Coleção de condensados de acessórios (optional)

fig. 11 - Substituindo o diafra magma com o equipmentso sem montagem

Em instalacoes com tubos verticais, tipo C3x o C5x, aconselho montar o acessario de coleta de condensado.

• Para conexão de tubo coaxial 60 / 100 com coleta de condensado (010023X0)

• Para conexão de tubo separado Ø80, tubo vertical com coleta de condensado (1KWMA5500).

2.7.3 Conexão com tubos coaxiais

C1x - Aspiração e evacuação da parede horizontal.

C3x - Aspiração e evaciação vertical no teto.

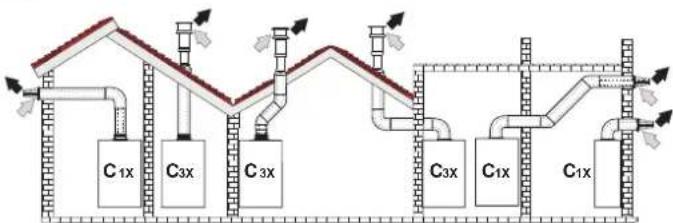

fig. 12 - Exemplo de conexão com tubos coaxiais

	Coaxial 60/100	Coaxial 80/125
Comprimento máximo permitido	4 m 10 m
Fator de redução de cotovelo 90°	1 m 0,5 m
Fator de redução de curva 45°	0,5 m 0,25 m

Diafragma a ser uso
Ø	m C	PE 7 TCPE	10 TCPE	12 TCPE	14 TCPE 17	T
60/100	0 - 2	Ø34	Ø40	Ø40	Ø43	Ø50
	2 - 3	Ø35	Ø43	Ø43	Ø50	Ø52
	3 - 4	Ø36		SEM DIAFRAGMA
80/125	0-3	Ø34	Ø40	Ø40	Ø43	Ø50
	3-6	Ø35	Ø43	Ø43	Ø50	Ø52
	6-10	Ø36		SEM DIAFRAGMA

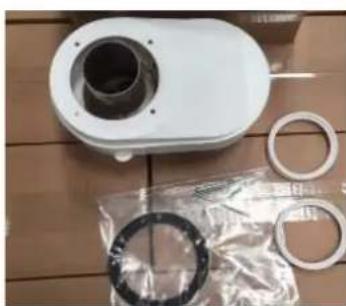

Para a conexão coaxial, monte um dos seguiços acessórios iniciais no disposito. Para as dimensoes de perfuração na parede, consulte a�� 4.1. As segões horizontally da saía de fumaça devem manter um leve declive em direção ao exterior para fazer a eventual condensação returnando ao aparecido.

010006X0

010007X0
fig. 13 - Acessórios iniciais para dutos coaxiais.

2.7.4 Conexão com tubos separatados

fig. 14 - Exemplo de conexão com tubos separados

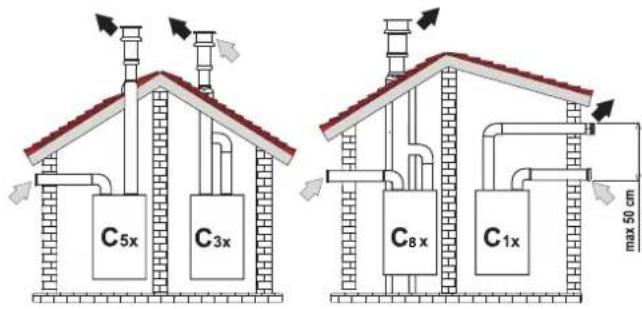

C1x Aspiração da parede horizontal e evacuação. Os termi nais de entrada e saída devem ser concêntricos ou proxies o suficiente (distência Tmaxa de 50 cm) para serem expostos a condições de vento semelhantes.
C3x Sução vertical e evacuação no teto. Terminais de en trada / saía como para C12.
C5x Aspiração e evacuação separatadas na parede ou no teto ou, em qualquer caso, em zonas com diferentes pressões. Aspiração e evacuação não devem estar em paredes opostas.
C6x Aspiração e evaciação com tubos certificados separados (EN 1856-2:2010).
B3x Aspiração do ambiente de instalação e evaciação no Sistema coletivo.

IMPORTANTE - AS INSTALLATIONS DEVEM SER EQUIPADAS COM VENTILACAO APROPRIADA.

Antes de realizar a montagem, verifique o diafragma a ser uso e verifique se não exceeda o tamanho Tmaxo permitido, por um calculo simples:

1. Projete todoosistema de chaminés separadas, incluido accesórios e terminais de saía.
2. Consulte aabela 1 e determine as perdas em meq (contadores equivalentes) de cada componente de acordo com a posicao de montagem.
3. Verifique se a soma total das perdas é menor ou igual ao comprimento máximo indicado na tabela 2,pag.35.

Tabela 1

				Perdas no \( m_{\text{eq}} \)
				Entrada de ar	Saía de fumarça
					Vertical	Horizontal
Ø 80	TUBO	0,5 m M/H 1KWMA38A 0,5	0,5 1
		1 m M/H	1KWMA83A	1	1	2
		2 m M/H	1KWMA06K	2	2	4
	CURVA	45° H/H	1KWMA01K 1,2		2,2
		45° M/H	1KWMA65A 1,2		2,2
		90° H/H	1KWMA02K	2		3
		90° M/H	1KWMA82A 1,5		2,5
		90° M/H + Soque de testify	1KWMA70U	1,5		2,5
	SLEEVE	Com soque de testify	1KWMA16U	0,2		0,2
		Para descarga de condensados	1KWMA55U	-		3
	T	Para descarga de condensados	1KWMA05K	-		7
	TERMI-NAL	Ar de parede	1KWMA85A	2		-
		Humos de pared con antivirusio	1KWMA86A	-		5
	CHAMNEY	Air / smoke分开ado 80/80	1KWMA84U	-		12
		Apenas saIDA de fumos Ø 80	1KW-MA83U+1KWMA86U	-		4

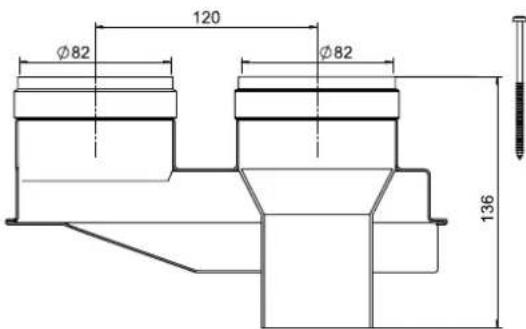

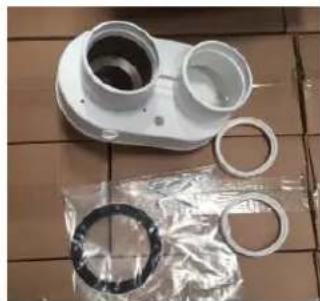

Para conectar os dutos separados, monte o segunte acessario inicial no equipamento. 010031X0 / 4740.

fig. 15 - Acessório inicial paracretos separados

Tabela 2

Comprimento máximo permitted
CPE 7 TCPE 10 TCPE 12 TCPE 14 TCPE 17 T
65 meq	65 meq	55 meq	55 meq	45 meq

Diafragma a ser uso
CPE 7 T	0 - 20 m_ec Φ 34 20 - 40 m	Φ 35 40 - 65 m	Φ 36
CPE 10 T	0 - 35 m_ec Φ 40 30 - 65 m	SEM DIAPHRAGME	/
CPE 12 T	0 - 30 m_ec Φ 40 30 - 55 m	SEM DIAPHRAGME	/
CPE 14 T	0 - 30 m_oc Φ 47 30 - 55 m	SEM DIAPHRAGME	/
CPE 17 T	0 - 25 m_oc Φ 50 25 - 45 m	SEM DIAPHRAGME	/

3 SERVICO E MANUTENÇÃO

Todas as operações de regulação, comissionamento e controle periodico descritas abaixo devem ser realizadas por um专业技术orizational e de acordo com as normas vigilentes. A COINTRA declina toda a responsabilité por danos materiais ou pessoas derivados da Manipulação do equipamento por pessoas que não esteyam devidamente autorizadas.

3.1 REGULAMENTOS

3.1.1 Mudança de gás

A transformação para operação com gás diferente do planejado na fabrica deve ser realizada por um técnico autorizzato,utilizando peças originais e de accordo com as normas vigentes no País de uso.

O equipamento pode travaHar com gás metano ou GLP. Deixa a fábrica preparada para um dos dois gases, indica na embalagem e na plac de dados tíncios. Para use-lo com outrogás, é necessário montar o kit de transformação:

Código Denominação
VR83000080	KIT TRANSFORMAÇÃO DO GLP AO META-NO DE AQUECEDOR 7L
VR83000090	KIT TRANSFORMAÇÃO DO METANO AO GLP DE AQUECEDOR 7L
VR83000020	KIT TRANSFORMAÇÃO DO GLP AO META-NO DE AQUECEDOR 10 - 11 - 12L
VR83000030	KIT TRANSFORMAÇÃO DO METANO AO GLP DE AQUECEDOR 10 - 11 - 12L

VR83000040	KIT TRANSFORMAÇÃO DO GLP AO META-NO DE AQUECEDOR 14L
VR83000050	KIT TRANSFORMAÇÃO DO METANO AO GLP DE AQUECEDOR 14L
VR83000060	KIT TRANSFORMAÇÃO DO GLP AO META-NO DE AQUECEDOR 17L
VR83000070	KIT TRANSFORMAção DO METANO AO GLP DE AQUECEDOR 17L

3.2 COMECANDO

OPrimeiroarranquedoaquecededordeverserrealizo porumtechnicoespecializzatoetreinado.Comandosareseremexecutadosduranteaprimeiraigniao,aposasoperaofoedmanutencaoque exigema desconexao do equipamentoeaposqualquerintervencao nosdispositivosdesegrancaoucomponentdoequipamento.

3.2.1 Antes de ligar o aquecedor

• Verifique o aperto da instalacao de gás com cuidado usinga uma solucao de sabão e água para procurar va-zamentos nas conexões.
• Encha o Sistema hidráulico e verifique se não há ar no equipamento ou na instalação.
• Verifique se não há vexamentos de água na instalação ou no equipamento.
• Verifique se a conexão com a instalação eletrica e o aterramento são adequados.
• Verifique se a pressão do gás está correta.
• Verifique se não ha liquidos ou materiais inflamáveis perto do aquecedor.
• Não coloque o aquecedor no chão com as conexões voltadas para baixo para não danIFICAR as conexões.

3.2.2 Controles durante a operação

• Ligue o equipamento.
• Verifique se as instalacoes de combustivel e agua são estanques.
• Verifique a eficiência da chamé e dos dutos de ar e fumaça durante a operação do aquecedor.
• Verifique se a valvula de gás está correta.
• Verifique se o aquecedor se inflama sem dificuldade, realizando various testes ligados e desligados.
• Verifique se o consumo de combustivel indicado no controle corresponde ao indicado naanela de dados先进技术. Seao 4.5

3.3 MANUTENÇAO

3.3.1 Controle periodico

Para que o equipoamento funcione adequamente, é necessário que um technician autorizo realization umaverification anual, verificando se:

• Os dispositivos de controle e segurarca (valvula de gas, fluxostato, etc.) funciona corretamente.
• O tubo de combustão é perfeitamente eficiente.
• Os dutos e o terminal de are fumaça não aparem abstáculos ou perdas.
• O queimador e o trovador não tem sujeira ou escamas. Não useirosculos químicos ou escvas de aço para limpa-los.
• O eletrodo não tem incrustações e está bem localizzato.

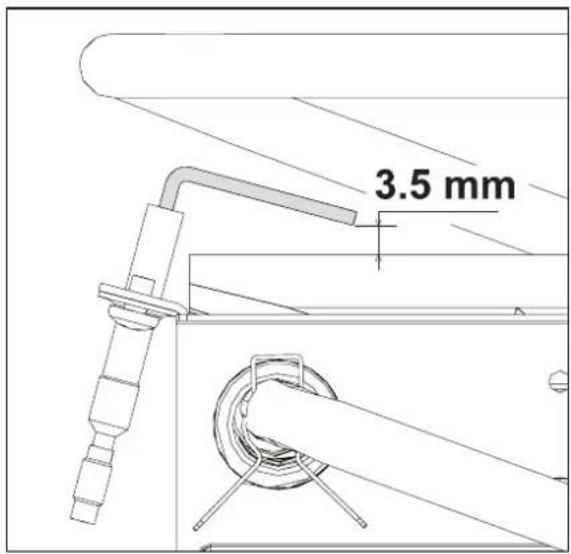

fig. 16 - Posicao do eletrodo

• As instalacoes de gas e agua são perfeitamente estanques.
• O fluxo de gás e a pressão de operação são mantidos dentro dos values indicados nas tabelas.

Para limpar a tampa ou as partes estéticas do aquecedor, um pano macio e úmido pode ser uso, se necessário, com água e sabão. Não use detergentes abrasivos ou solventes.

3.3.2 Abertura da tampa

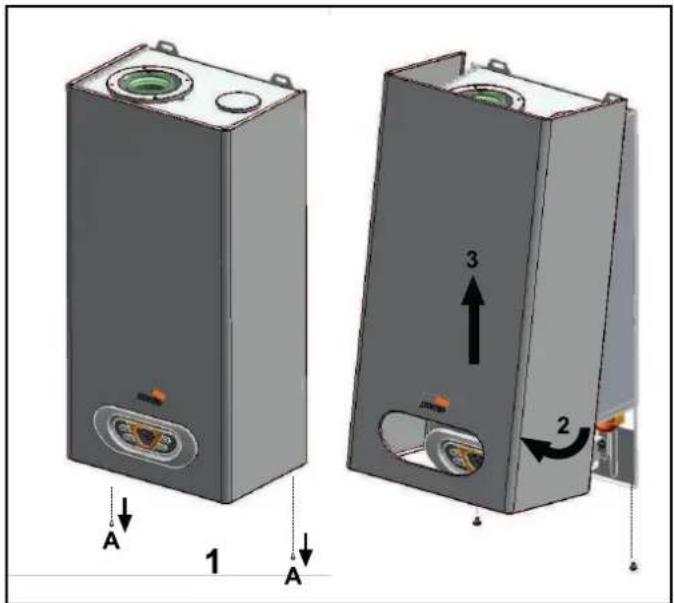

ParaAbriracapa:

1 Desaperte os parafusos A.
2 Gire a carcaça.
3 Levante a carcaca.

Antes de realizar qualquer operacao dentro do aquecedor,desconecte a fonte de alimentacao e feche aorneira do gas.

fig. 17 - Abertura da tampa

3.4 ANOMALIAS

O aquecedor é equipado com um avançadoSYSTEMA de auto-diagnóstico. Se isso ocorro um inconveniente no equipamento, aanela pesca com o símbolo de anomalia e o respectivoatório é exibido. Algumas anomalias, identificadas com a letra“A”, causam bloqueiros permanentes.

Para restaurar a operação, basta pressionar a tecla /reset) (4 - Fig. 1) por 1 segundo. Se o aquecedor não for reativado, é necessário resolver a anomalia.

As anomalies indicadas con a letra "F" causam bloqueiros transitorios que são resolvidos automaticamente quando o valor retorna ao campo operacional normal do aquecedor.

3.4.1 LISTA DE ANOMALIAS

Códico de anomalia	Anomalia Causa	possível Solutação
A01 O queimador não acende	Falta de gás	Verifique se o gás atinge o aquecedor corretemente e se não há ar nos tubos
	Anomalia de detectação / eletrodo de igniação	Verifique se o eletrodo está bem montado e conectado e se não tem incrustações
	Válvula de gás danificada	Verifique a valvula de gás e mude-a-se necessário
	Fiação de valvula de gás interrompida Verifique a fialação
	Poder de ignião muito baixo Regule a potência de ignião
A02	Sinal de chama presente com queimador desigado	Falha do eletrodo Verifique a fialação do eletrodo de ionização
	Anomalia no cartão Controle o cartão
A03 Açao	de proteção	Sensor ACS com defeito	Verifique a posicao e a operacao do sen-sor de água quente sanitária
	Nenhumaágua circulara Verifique o interruptor de fluxo
A06	Nenhuma chama après a fase de ignião	Baixa pressão na rede de gás Verifique a pressão do gás
	Regulação da pressão minima do queimador Controlar as pressões
A09 Falha	na valvula de gás	Cabeamento interrompido Verifique a fialação
	Válvula de gás danificada Verifique a valvula de gás e troque se necessário
A16 Falha	na valvula de gás	Fiação interrompida Verifique a fialação
	Válvula de gás danificada Verifique a valvula de gás e troque se necessário
A21	Anomalia de combustão insufiente	Falha F20 gerada 6 vezes nos últimos 10	minutos Ver anomalia F20
A41	Sensor posicao	ACS sensor desconectado do tubo	Verifique a posicao e operacao do sensor
A51	Má anomialia de combu-stão	Obstruição do duto de sucção / eva-çaçao	Verifique a chaminé
F04	Mau funcaoamento do parâmetro da placa	Parâmetro da placac configurado incor-rotamente	Verifique o parâmetro da placac e modifi-que-o, se necessário
F05	Falha dos parâmetros do cartão	Parâmetro do cartão configurado incor-rotamente	Verifique o parâmetro do cartão e modifi-que-o, se necessário
	Falha do ventilador	Fiação interrompida	Verifique a fialação
	Ventilador danificado	Verifique o ventilador
	Anomalia do cartão Controle o cartão
F07	Falha dos parâmetros do cartão	Parâmetro do cartão mal configurado	Verifique o parâmetro do cartão e modifi-que-o, se necessário
F10	Falha do sensor ACS 1	Sensor defeituoso	Verifique a fialação ou troque o sensor
	Fiação de curto-circuito
	Fiação interrompida
F14	Falha do sensor ACS 2	Sensor defeituoso	Verifique o ventilador e a respectiva fialação
	Fiação de curto-circuito
	Fiação interrompida
F20	Avaria no controlo da combustão	Avaria no ventilador	Verifique o ventilador e a respectiva fialação
	Díafragma incorreto	Verifique o diafragma e substitua-o, se aplicou
	Chaminé mal dimensionada ou ob-struida	Controle a chaminé
F34	Tensão e alimentação inferior a 180V	Problemas na rede elétrica	Verifique a instalação elétrica
F42	AS mau functimento do sensor	Sensor defeituoso	Mude o sensor
F50	Falha na valvula de gás	Fiação do atr Ecuador de modulação inter-rompida	Verifique a fialação
	Válvula de gás danificada	Verifique a valvula de gás e mude-a-se necessário

3.5 PARAMETRES

3.5.1 Menu de config geração

O acessao ao menu de configuraçao feito pressionando o botao por 20 segundos.

Existem 7 parâmetros indicados pela leira “b”, que não pode ser modificados a partir do controle do temporizador remoto.

Ao pressionar a tecla sera possivel percorrer a lista de parametros, em ordem crescente.

Para visualizar ou alterar o valor de um parâmetro, pressione os botões Out

A mudança sera salva automaticamente.

Índice	Descrição Rank	Valor
b01	Seleção do tipo de gás	0 = métane(G20)	0
		1 = GPL ( G30-G31)
b02 Tipo de disposicao 1 = acaucedor de água 1
b03	tipó de-camera de combustão	0 =-camera de controle de combustão Selada (sem PF)	3
		1 =-camera aberta (com TF)
		2 =-camera aberta (com PF)
		3 = Fechado, Controle de Combustão e LOW_NOX
b04 tipo	de permutador	0 = 10 - 11 litres	1
		1 = 12 - 14 litres
		2 = 17 litres
		3 = 7 litres
b05	Seleção do relé auxiliar(b02=1)	0 = valvula de gás externa	0
		1 = valvula solar de 3 vias
b06	Freqüência	0 = 50Hz	0
	Tensão de rede	1 = 60Hz
b07	Tempo em Anti-gelo	0-20 segundos	5 segun-dos

NOTE:

Os parâmetros que aparecem mais de uma descrição, variam a operação e / ou o intervalo em relação à configuração do parâmetro estabelecido entre parenteses.

Parâmetros com mais de uma descrição são redefinidos para o valor padrão se o parâmetro医疗机构 entre parenteses for alterado.

Saia do menu de configuração pressionando o botão por 20 segundos ou automaticamente antes 2关键时刻.

O acessao ao menu de service no cartao feito pressionando o botao /reset) por 20 segundos. Existem 4 submenus disponiveis: pressionando o botao 已 sera possivel selectionar, em ordem crescente, "tS", "In", "Hi", re "rE".

"TS" = Menu de Parametros.

"In" = informações do menu.

"Hi" = Menu Histórico: assim que o submenu for selecionado para acessá-lo, pressione o botão novamente /reset).

"RE" = Redefinir o menu do historico: veja a descrição.

3.5.2.1 "TS" = Menu de Parametros.

Existem 17 parâmetros indicados pela letra “P”. Estes también pode ser modificados a partir do controle remoto do temporizador. Pressione a tecla para mover a lista de parâmetros em ordem crescente. Para ver ou alterar o valor de um parâmetro, pressione os botões 0 + .

A mudança sera salva automaticamente.

Índice	Descrição	Rank	Valor
P01	Rampa de deslocamento em	0÷40	20
P02	Desligado em ACS	0=fixo	0=fixo
		1=Chestou no setpoint
		2=Solar
		3=Solar
		4=Solar
P03	T°C ACS maxi.	50-65°C	50
P04	T°C Anti-inércia	70-85°C	70
P05	Pós ventilação anti-incesto	0-5 seg. x 5	0=desligado
P06	Potência Maxima	0-100%	7 litri=100%
			10 litri=90%
			12 litri=100%
			14 litri=100%
			17 litri=100%
P07	Potência Minima	0-100%	0%
P08 Pós-ventilação		0=30segundos	0=valor
		1=50segundos
P09	Compensação de limite de CO2 (b03=0 - b03=3)	0 (Min.) + 30 (Máx.)	15
	Não influência a regulação(b03=1 - b03=2)	...	...
P10	Gradiente T°C / minimo	0=NO F43	25
		0-25
P11	Potência Tmaxa do ventila-dor de RPM	50÷250Exemplo 200=2500 rpm190=2400 rpm	180
P12	Potência minima do ventila-dor de RPM	80÷180Exemplo 80=800 rpm180=1800 rpm120=1200 rpm	105
P13	Ventilador RPM em	80÷180Exemplo 80=800 rpm180=1800 rpm140=1400 rpm	140
P14	Abilitação modificá manua-le giri da Tsp	0=desativado1=ativado	0
P15	Temperatura de igniação solar(P02=2)	1÷20°C	10
P16	Temperatura de desigammen-to sola(P02=2)	1÷20°C	10
P17	Tempo de esperasolar(P02=2)	0÷20segundos	10

NOTA:

Os parámetros P (11,12 e 13) variam seuis valore de acordo com o Modelo litrage.

Os parâmetros P (15,16 e 17), serão visibrizados de acordo com a versão.

3.5.2.2 "In" - Menu Informação

Ao pressionar o botão éra possivel percorrer a lista de inforamações, em ordem crescente.

Para做不到 valor, basta pressionar os botões + ou -

Índice Descrição Rank
t01 T°C	Sonde ACC Entre 5 e 125 °C
t02 T°C	Sonda de segança Entre 5 e 125 °C
L03	Potência atual do queimador (%)	00%=Minimo 100%=Máximo
F04 Resistência à chama (Ohm)		00-99 Ohm (- = quei- mador desligado)
r05 Rpm atual (Rpm/10) 08-30(n° x 100) = RPM

Nota: No caso de um sensor danificado, traços aparecem naanela de controle.

3.5.2.3 "Hi" -Menu Histórico

O cartão é capaz de memorizar as ultimas 18 anomalias.
dados históricos H1: representam a anomalia mais recente que ocorreu;

Dados historicos H18: representa a anomalia menos recente que ocorrue.

Os@c Rodrigos das anomalias armazenadas tambem são exibidos no menu relativo do Controle remoto do cronometro. Pressionando a tecla 已 sera possivel percorrer a lista de anomalias, em ordem crescente. Para做不到 valor, basta pressionar os botoes

+ou.

Para returnar ao Menu de Servico, basta pressionar o botao /reset). Saia do menu de service de cartao pressionando o botao Reset por 20 segundos ou automaticamente antes 15 minutes.

3.5.2.4 "rE" - Redefi nir historico

Pressionando a tecla o por 3 segundos, sera possivel eliminar todas as anomalias Mentionadas no menu Histórico: O controle saira automaticamente do Menu de service para confirmar a operação.

4.2 Visão geral e principais componentes

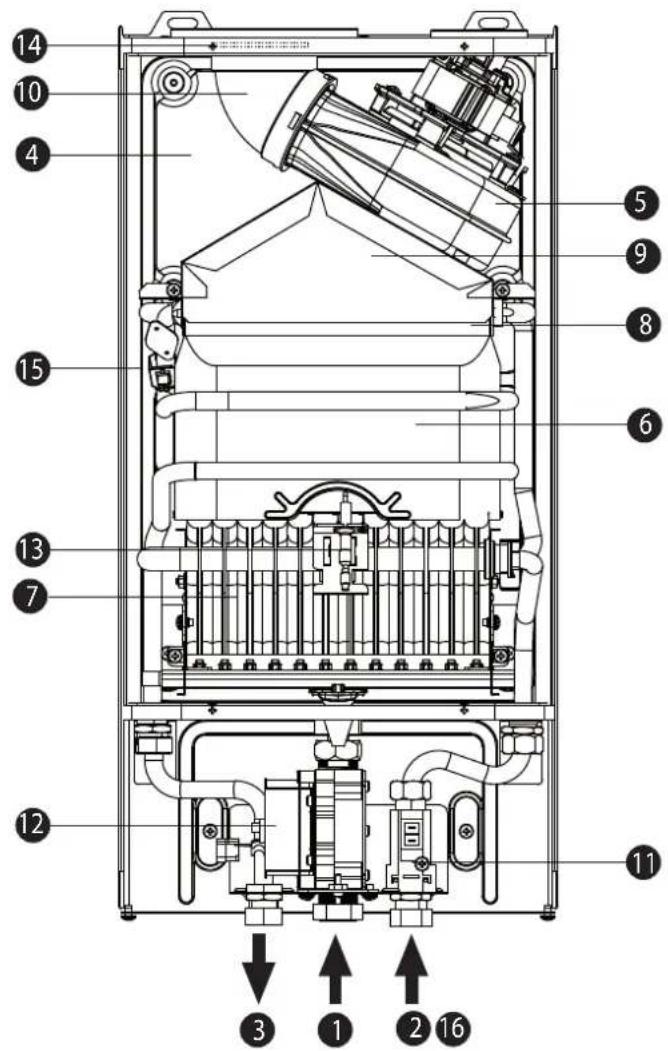

fig. 18 - Visão geral

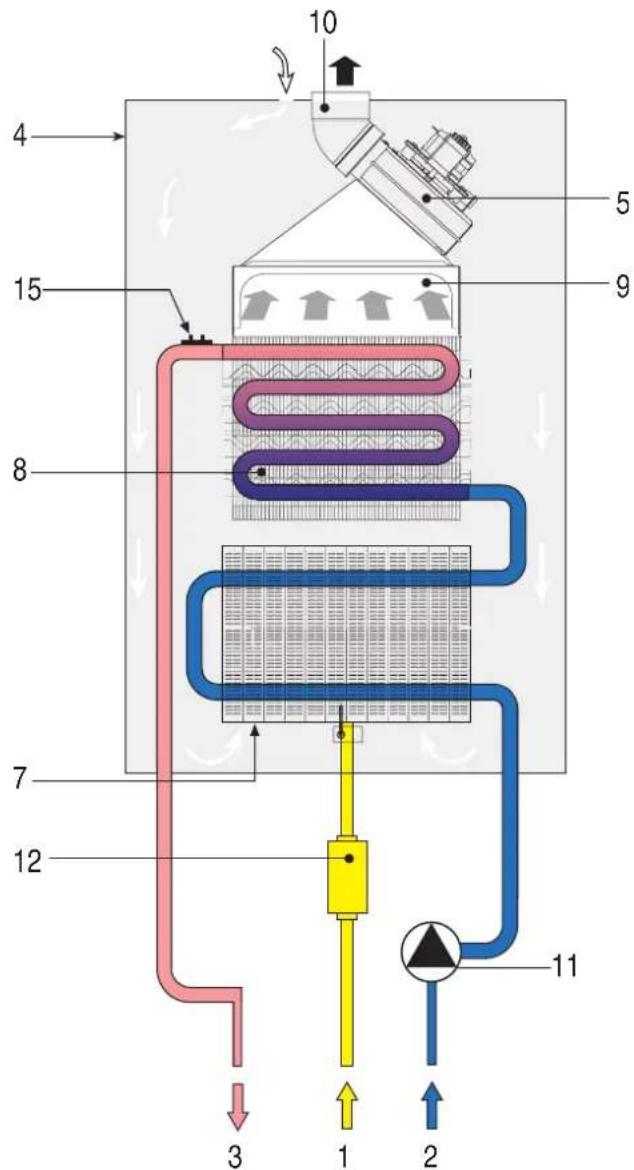

4.3 Circuito hidráulico

fig. 19 - Circuito hidráulico

1 Entrada de gás
2 Entrada de agua fria
3 Saía de agua quente sanitaria
4 Camara impermeavel
5 Ventoinha
6 Camara de combustao
7 Grupo de queimadores
8 Trocador de cobre

9 Coletor de gases de combustao
10 Coletor de escape
11 Flusostato
12 Valvula de gas
13 Eletrodo de ignicao e deteccao
14 Diafragma de fumaça
15 Sensor duplo (segurarca + ACS)
16 Regulador de fluxo

1 Entrada de gás
2 Entrada de agua fria
3 Saía de agua quente sanitária
4 Camara impermeavel
5 Ventoinha
7 Grupo de queimadoress

8 Trocador de cobre
9 Coletor de gases de combustao
10 Coletor de escape
11 Flusostato
12 Valvula de gas
15 Sensor duplo (segurarca + ACS)

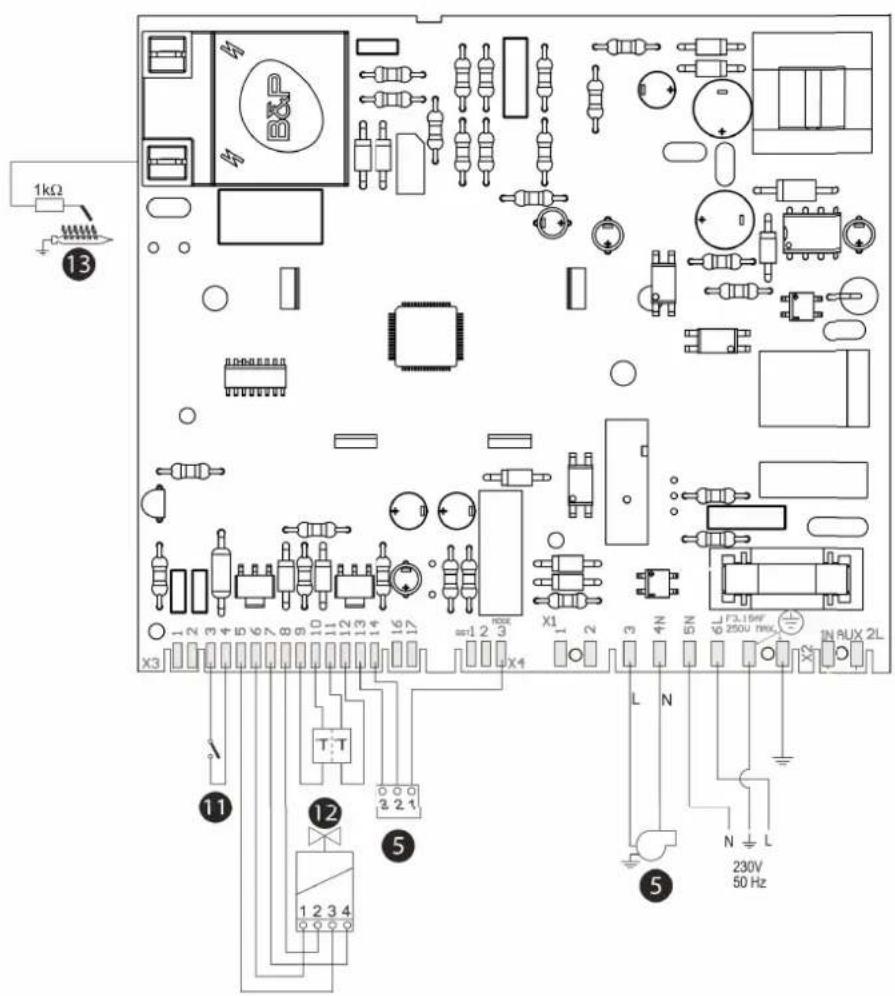

4.4 Diagrama Elétrico

ABM02
fig. 20 - Seção de legenda 4.2

4.5 Tabela de dados tíncinos

Dados	Uds	7	10 12 14	17
	CODE	V0DF92IAM V0DF93IAM V0DF96IAM V0DF95IAM V0DF97IAM G20
		V0DF92KAM V0DF93KAM V0DF96KAM V0DF95KAM V0DF97KAM G30/31
Capacidade tírmica Tmaxa	kW 13.8	19.73 23.30 26,9	32,9				Q
Capacidade tírmica minima	kW	5.3	8.30	8.30	10,3	12,6	Q
Potência tírmica Tmaxa	kW 12.4	17.8	20.93 24,2 29,6				P
Potência tírmica minima	kW	4.9	7.60	7.60	9.53	11.61	P
Injetores do queimador G20	n° x Ø	14 x 0.85	24x0.85	24 x 0.85	28 x 0.85	32 x 0.85
Pressão de fornecimento gás G20	mbar 20	20 20 20 20
Pressão Máxima queimador G20	mbar	12.7	9.4	13.0	12.5	14.8
Pressão minima queimador G20	mbar	2.0	1.6	1.6	2,0	2.5
Fluxo maior de gás G20	m³/h	1.46 2.09	2.47	2.85	3.48
Vazão minima de gás G20	m³/h	0.56 0.88	0.88	1.09	1.33
Injeter do queimador G30	n° x Ø	14 x 0.5	24 x 0.5	24 x 0.5	28 x 0.5	32 x 0.5
Diafragma de gás G30	mm	/	5	5	/	/
Pressão de fornecimento gás G30	mbar 29	29 29 29 29
Pressão Máxima queimador G30	mbar	27.7 24.0	27.0	26.2	26.9
Min. Pressão do queimador G30	mbar	5.0	4.7	4.7	5,0	5,0
Fluxo Máxima de Gás G30	kg/h 1.09	1.56	1.84	2.12 2.59
Vazão minima de gás G30	kg/h 0.42	0.65	0.65	0.81 0.99
Injeter do queimador G31	n° x Ø	14 x 0.5	24 x 0.5	24 x 0.5	28 x 0.5	32 x 0.5
Diafragma de gás G31	mm	/	5	5	/	/
Pressão de suprimamento de gás G31	mbar 37	37 37 37 37
Pressão Máxima queimador com G31	mbar	35.5 26.2	35.5	35.5	35.5
Pressão minima queimador com G31	mbar	5.0	5.3	5.3	5.8	6.2
Fluxo maior gás G31	kg/h 1.07	1.53	1.81	2.09 2.56
Fluxo minoro gás G31	kg/h 0.41	0.64	0.64	0.80 0.98
Classe de emissão de NOx	-	6 (<56 mg/kWh)					NOx
Pressão Máxima funciona	bar 10	10 10 10 10					pw
Pressão minima funciona	bar 0.20	0.20	0.20	0.20 0.20
Caudal ACS ☐25°	l/min	7.1	10.2	12	13.9	17.0	D
Caudal ACS ☐30°	l/min	5.9	8.5	10.0	11.6	14.2
Grau de proteção	IP	IPX4D
Tensão de alimentação	V/Hz	230V/50Hz
Energia elétrica absorvida	W	40 40 40	40 40
Peso semarga	Kg 13.5	14,1	14.1	15	16,5
Peso com embalagem	Kg	15	15,1	15.1	16,4	18
Tipo de equipamento		C12-C22-C32-C42-C52-C62-C82-C92-B32
CE		0085 / 19
Fabricante: FERROLI
Tipo de produits: Aquecedor de agua convencional
Elemento Simbolo		Unidad Valor
Modelo 7 10 12 14 17
		CódIGO	V0DF92IAM	V0DF93IAM	V0DF96IAM	V0DF95IAM	V0DF97IAM
Perfil de cargo declarado S S XL XL XL
Classe de eficiência enerética para aquecimento de água (A + a F)			A+ A+ A	A A
Consumo diário de eletricidade	Qelec	kWh	0.055	0.053	0.083	0.093	0.084
Consumo anual de eletricidade	AEC	kWh	12	11	18	20	18
Eficiência enerética do aquecimento de agua.	NWh	%	69	70.8	84	84	85
Consumo diário de combustível	Qfuel	kWh	3.149	3.050	23.345	23.357	23.303
Consumo anual de combustível	AFC	GJ	2	2	18	18	18
Configurações de temperatura do termostato, como vendido.			MAX	MAX	MAX	MAX	MAX
Nível de potência sonora dentro	LWA	dB	54	53	55	54	55
Emissões de oxido de nitrogênio	NOx	mg/kWh	43	33	28	36	39

Fabricante: FERROLI
Tipo de produits: Aquecedor de agua convencional
Elemento	Simbolo	Unidad	Valor
Modelo			7	10	12 14 17
		CODICE	V0DF92KAM	V0DF93KAM	V0DF96KAM	V0DF95KAM	V0DF97KAM
Perfil de cargo declarado			S	S	XL	XL	XL
Classe de eficiência enerética para aquecimento de água (A + a F)			A+	A+ A	A	A
Consumo diário de eletricidade	Qelec	kWh	0.055	0.053	0.083	0.093	0.084
Consumo anual de eletricidade	AEC	kWh	12	11	18	20	18
Eficiência enerética do aquecimento de água.	NWh	%	69	70.8	84	84	85
Consumo diário de combustível	Qfuel	kWh	3.149	3.050	23.345	23.357	23.303
Consumo anual de combustível	AFC	GJ	2	2	18	18	18
Configurações de temperatura do termostato, como vendido.			MAX	MAX	MAX	MAX	MAX
Nível de potência sonora dentro	LWA	dB	54	53	55	54	55
Emissões de oxido de nitrogênio	NOx	mg/kWh	72	33	35	43	72

O prazo de garantia na vendta de peas, bem como o prazo para reclamar, depende de saber quem eutilizador final da pea: a leiisalao aplicavel nas relacoes com consumoidores é Differente da que se aplicca nas vendas a empressos ou professionais: Se outilzador final da pega for um consumidor, aplica-se o D.L. 67/2003 de 8 de Abril, alterado pelo D.L. 84/2008, de 21 de Maio, a chamada Lei das Garantias. Para this Lei, a "garantia" e compromissso ou declaracao assumda pelo vendedor ou pelo prodotor, perante o consumidor, de reembolsar o preco pago, substituir, reparar ou ocupar -se de qualquer modo de um bem de consumo, sem encargos adiconais para o consumidor. Se a peca vai ser realizada/aplicada num produto de uma Empresa, aplicam-se as regras do Csgido Civil referentes ao contrato de compra e venda (art's 874e seguintes do CC) e a venda de coisas defeituosas (art's 913CC e seguintes).

Se outilzador final da pea é um consu-midor: o prazo de garantia sao 2 anos. Se o comprador/utilzador final da pea é uma Empresa ou se destina a uso profisional, o prazo de garantia é de 6 mezes.

A garantia é dada ao consumidor final, e não aos instaladores ou revendedores.

ABRANGÉNCIA DA GARANTIA

Salvo prova em contrário, entende-se que os bens estao conformes e aptos para a finalidade que se adquirirem e sempre que sejam respeitadas as seguintes condições:

• O aparecido garantidodeferácorresponderaoaparelhosqueofabricantedestinaexpressamenteparaEspanhaedevera ser instalado em Espanha.
• As peças que sejam necessarias substituir são as determinadas peloondheim Servico Tecnico Oficial e, em todos os casos, seront peças originais Ferroli.
• A garantia é valida sempre que sejam realizadas as operações normais de manutenção descritas nas instruções tícnicas fornecidas com os equipamentos.
• O consumidor devera informar a Ferroli da falta de conformidade do bem, num prazo inferior a dois mezes desde que teve:.
  conhecimento da mesma.

A garantia não cobre as incidências produzidas por:

• Alimentação eletrica de equipamentos comroupes electrogeradores ou qualquer outro systema que nao sera uma rede eletrica estável e de capacidade sufiente.
• Produtos cuja reparacao não tenha sido efectuada pelo Servico Tecnico OFICIAL da Ferroli e/ou pessoal autorizzato da FERROLI ESPANA S.L.U.
  Corrosoes, deformacoes, etc., produzidas por um armazenamento inadequado.
• Manipulacao do produits por pessoal alheio a Ferroldurante o periodo de garantia.
• Montagem não conforme com as instruções que são fornecidas nos equipamentos.
• Instalação do equipamento que não respeite as Leis e Regulamentações em vigor (electricidade, hidrálicas, gas, segurar na normas UNE e regulamentos aplicáveis, etc.
• Defeitos nas instalacoes eletricas, hidráulica, ou por insufficienteria de caudal, etc.
• Anomalias causadas pelo Incorrecto tratamento da agua de alimentacao do equipamento, por corrosoes originadas pelagressividade da mesma, por tratimentos desincrustantes mal realizados, etc.
  Anomalias causadas por agentes atmossificos (gel, raios, inundaoes, etc.), assim como por correntes erraticas.
• Por manutenção inadequada, descuido ou mau uso.

O material substituido durante a garantia sera propriedade de Ferroli España S.L.U.

NOTA: É imprescindivel o preenchantment da totalidade dos dados presentados no Certificado de Garantia. A validação da garantia deverá ser realizada, de forma imediata, indicando{nela a sua data,enviando-a em seguida para Ferroli Espana S.L.U. Todos os ossos Servicos Tecnicos OFICIAIS dispõem da correspondente certificacao por parte da Ferroli. Exija esta certificacao em qualquer intervencao.

As eventuais reclamações devem ser effectuadas perante o organismo competente esta materia.

SERVICO DE ASSISTÊNCIA TÉCNICA DO FABRICANTE

LINHA AZUL DO CENTRO DE ATENDIMENTO DISPONIVEL 24 HORAS, DURANTETodo O ANO

808 202 774

de telemovel marque: PORTO: 227 863 050 e LISBOA: 210 537 240

Assegure a durabilità e o bom lavoramento do seu aparenho.
dontro e fora do periodo de garantía, aconselhamento técnicico.
e pecas de origem.

FERROLI ESPANA, S.L.U.
